🔍 Maintenance électrique d'une lampe de chevet 💡

Vous est-il déjà arrivé de constater une défaillance de votre lampe de chevet ?
La lampe ne s'allume pas ... l'interrupteur grésille lorsque l'on appuie dessus mais la lampe ne reste pas allumée ... la lampe ne s'allume que par intermittence ... toutes ces constatations signalent évidemment un problème de votre lampe de chevet.
Je vous propose, une explication en vidéo pour trouver l'origine de la panne avec des mesures au multimètre, qui permettront de dépanner ce petit défaut tout simple à réparer.

Matériel nécessaire pour réparer la lampe de chevet

Pour dépanner votre lampe de chevet, vous aurez besoin d'un tournevis plat pour démonter l'interrupteur et d'un multimètre pour réaliser les mesures électriques (Tension et continuité).

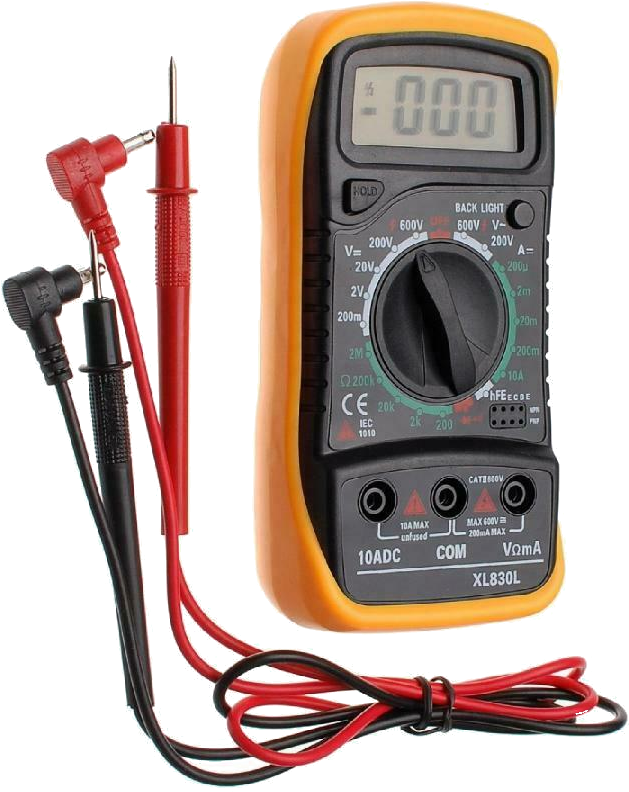

multimètre pour mesurer et détecter l'origine du défaut

Les causes possibles de défaillance d'une lampe de chevet

Pour présenter les problèmes que l'on peut rencontrer avec ce type de lampe de chevet, je développe deux situations.
pourquoi la lampe de chevet ne s'allume pas ?

pourquoi la lampe de chevet ne s'allume pas ?

• Le premier exemple, la lampe de chevet ne s'allume pas du tout, malgré que la lampe de chevet soit raccordée au secteur 230V et l'appui sur l'interrupteur.

Ce problème peut provenir d'un défaut de l'alimentation, la prise n'est plus alimentée, elle est défectueuse, ce qui signifie qu'il n'y a pas de tension 230V aux bornes de la prise.

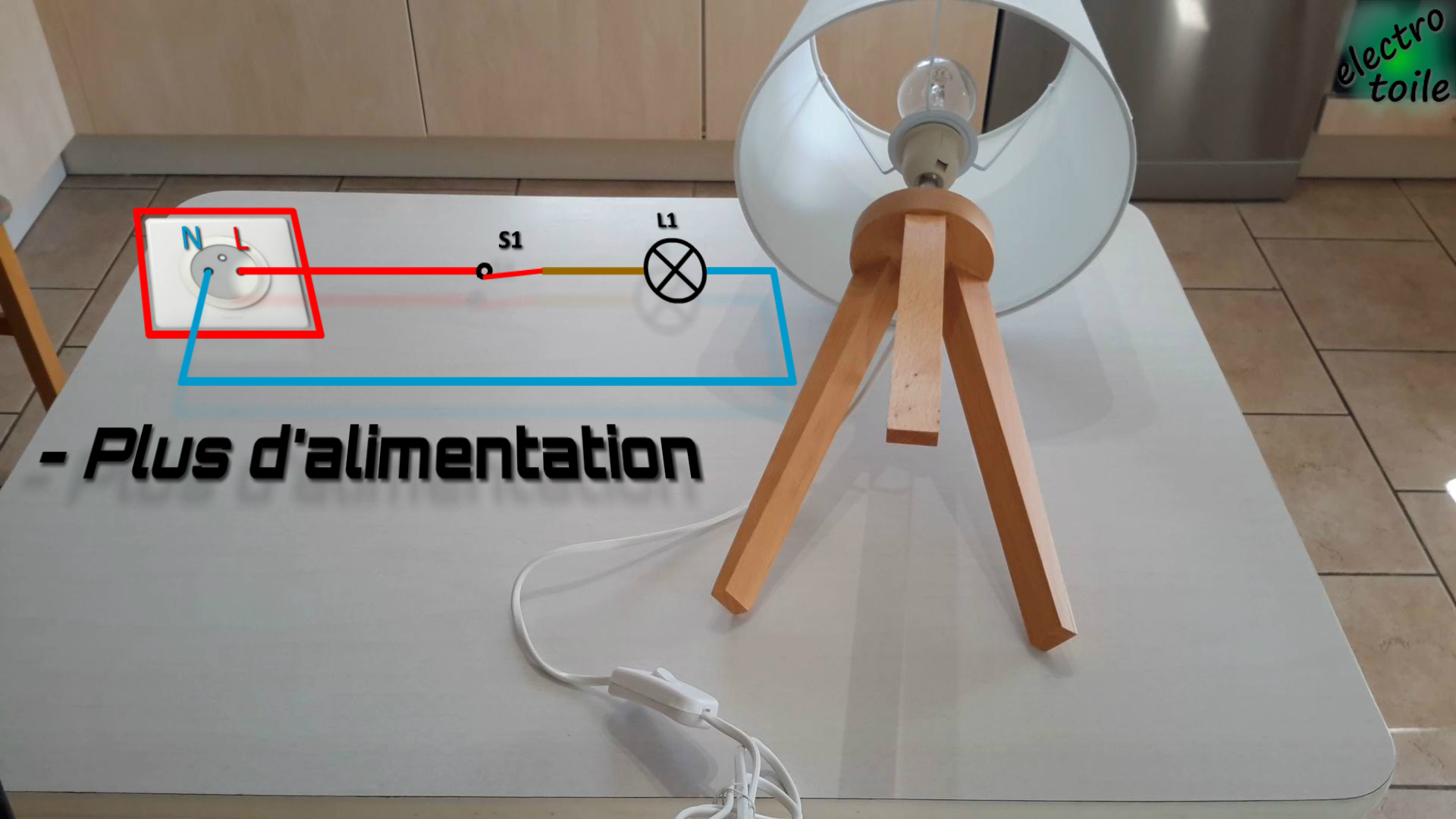

l'alimentation de la lampe de chevet est hors service

Ce défaut peut-être également causé parce que la lampe ne fonctionne plus, la lampe est cassée ou détériorée.

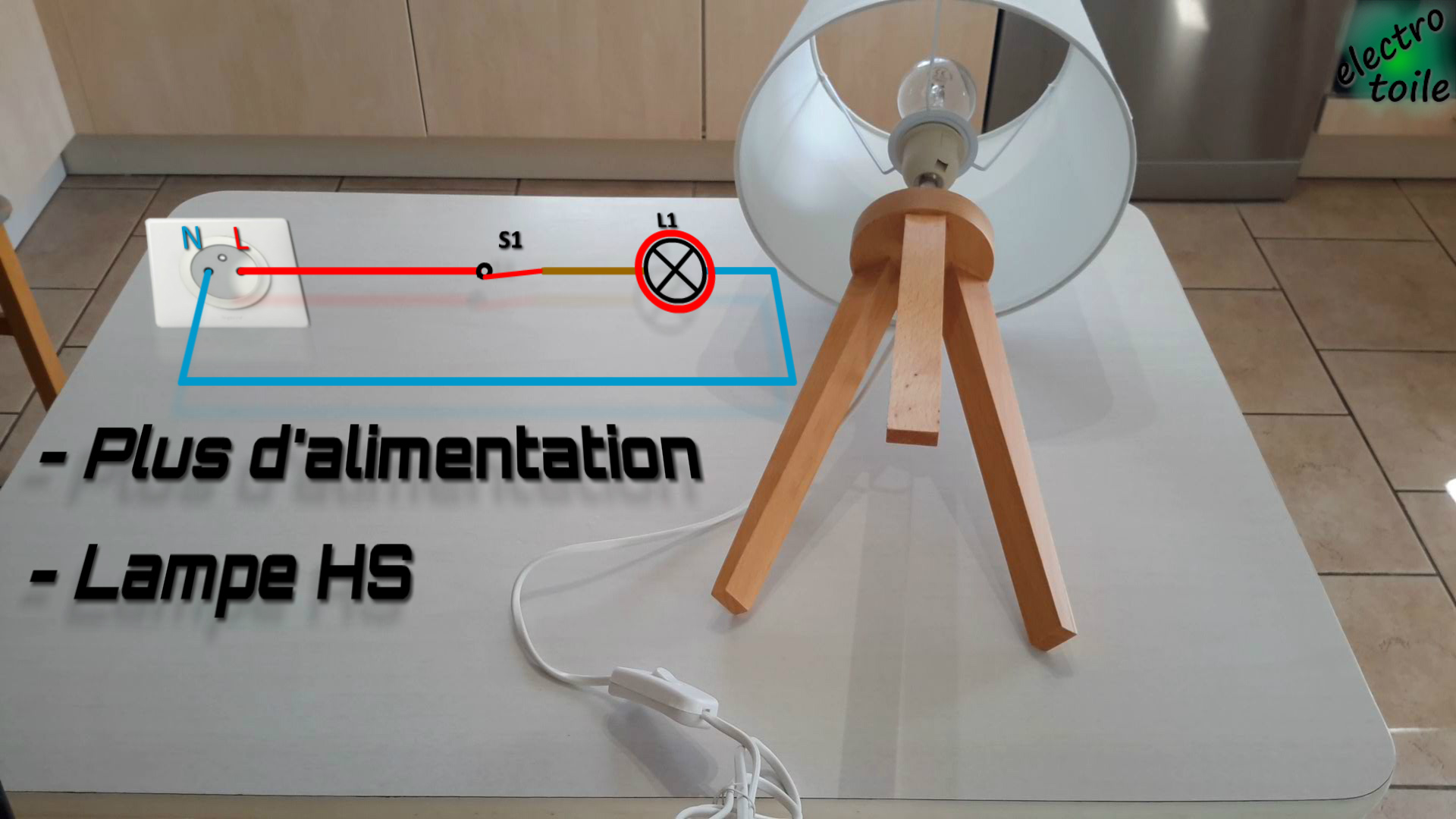

la lampe qui équipe la lampe de chevet est cassée

Enfin, le problème peut provenir d'un défaut sur l'interrupteur qui est endommagé ou les conducteurs sont coupés quelque part.

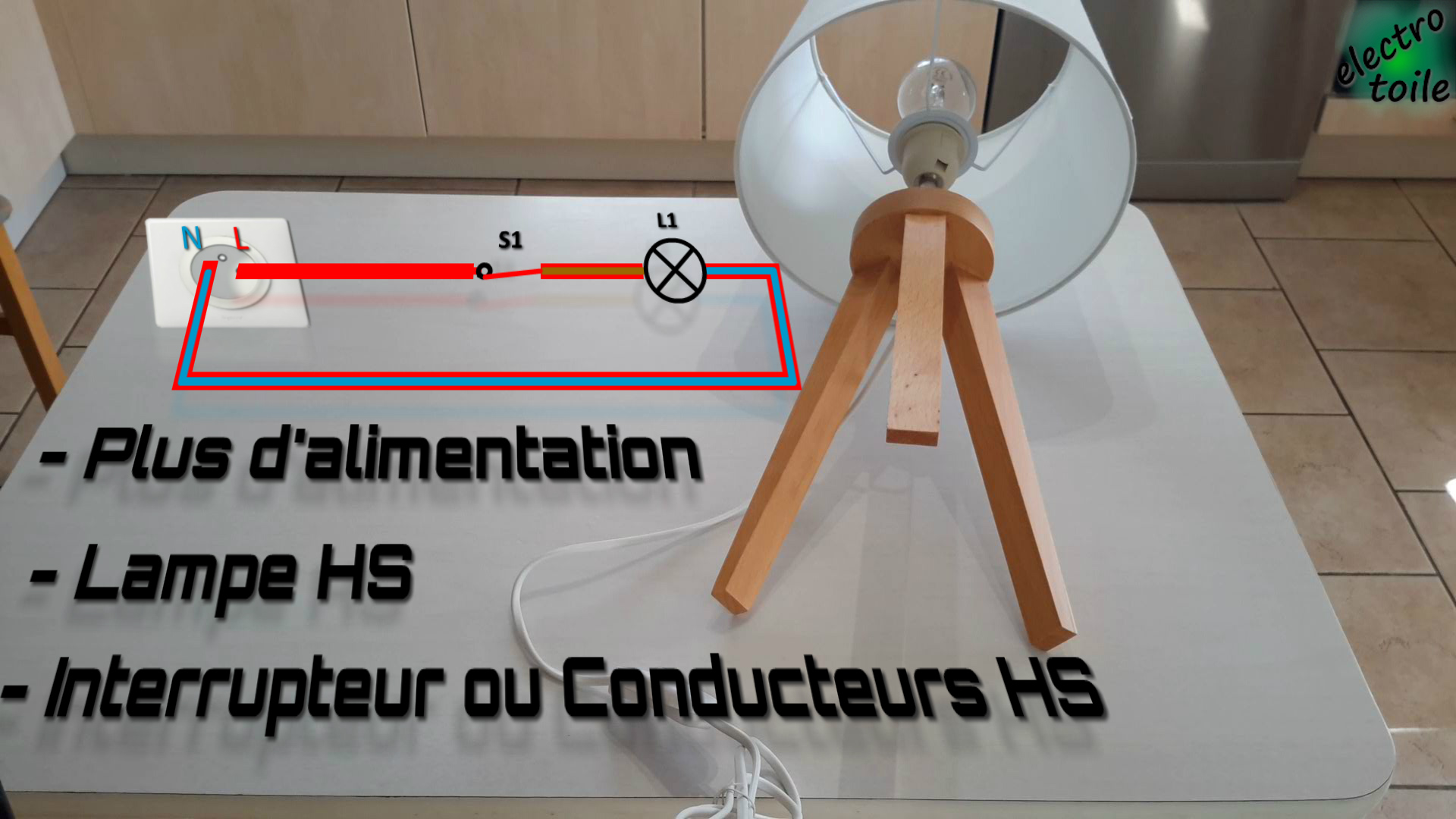

interrupteur détérioré ou conducteurs coupés

• Dans la seconde situation, la lampe de chevet s'allume, aléatoirement lorsque j'appuie sur l'interrupteur, il semble y avoir un faux contact (grésillement au niveau de l'interrupteur) qui provoque l'allumage puis l'extinction par intermittence de la lampe de chevet. Lorsque l'interrupteur est fermé, la lampe ne reste pas allumée normalement, lorsque je touche le câble, ou l'interrupteur, la lampe s'éteint ou s'allume.

Dans ce cas, on ne peut pas incriminer l'alimentation de la lampe de chevet car par moment elle s'allume, on peut donc l'écarter de nos hypothèses de panne.

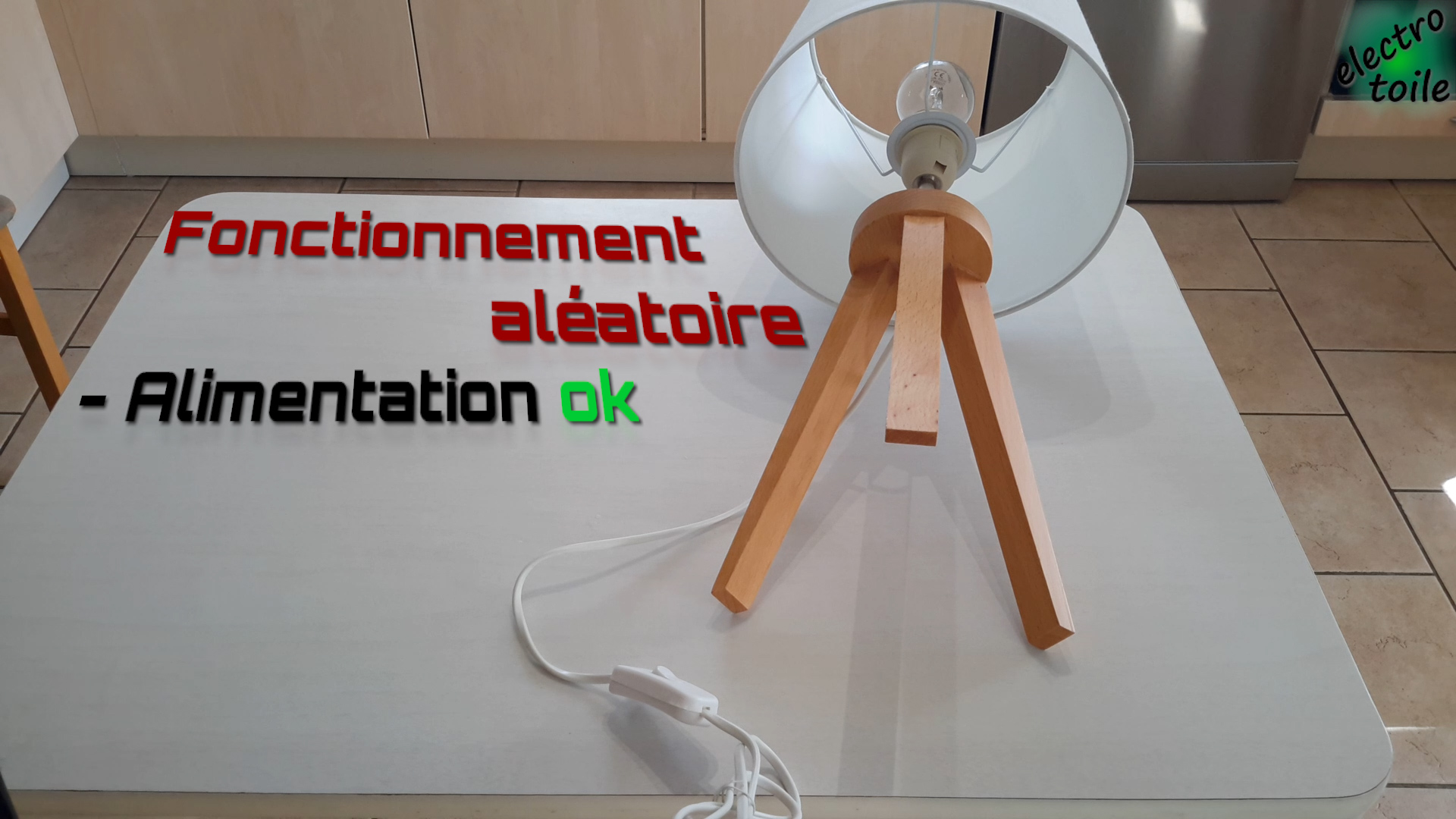

alimentation lampe de chevet opérationnelle

La lampe, même si elle ne s'allume que pas moment, au moins elle fonctionne puisqu'elle éclaire par intermittence.

Cette fois-ci le problème peut provenir soit de l'interrupteur qui est défaillant ou des conducteurs qui sont mal raccordés ou coupés à un endroit.

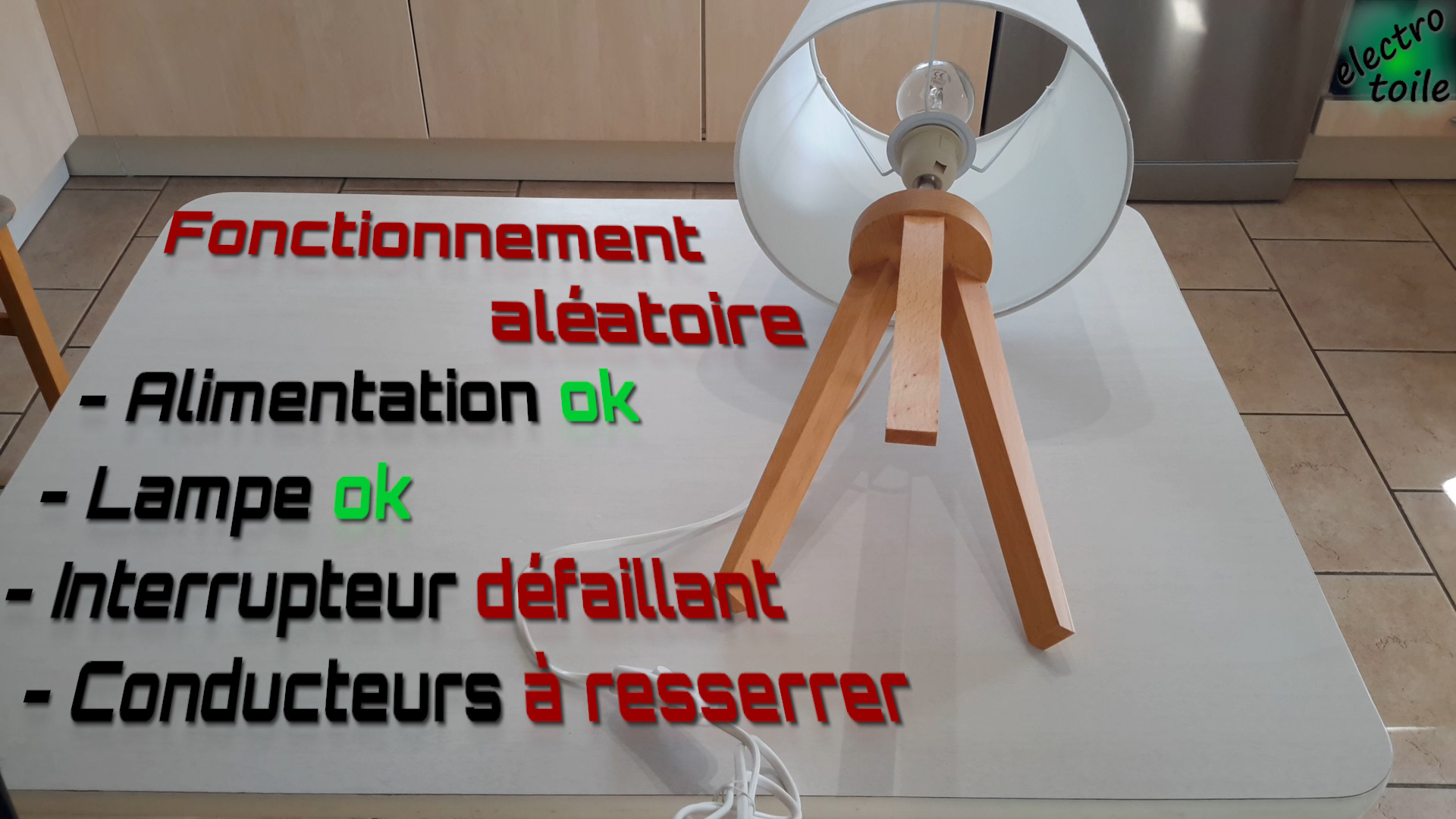

interrupteur hors service ou conducteurs cassés

Voici quelques photos de l'intérieur de l'interrupteur de la lampe de chevet.

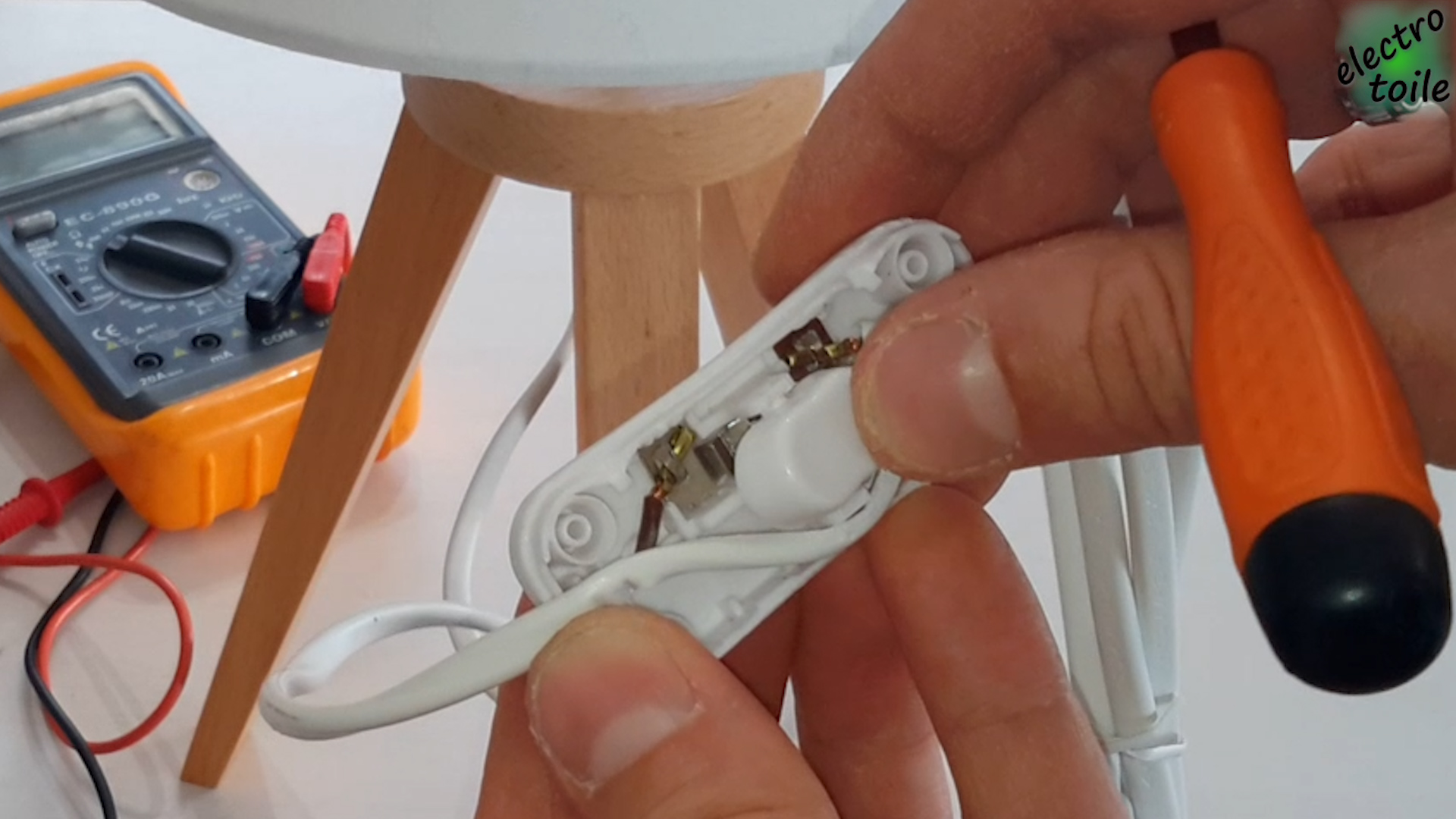

démontage interrupteur de la lampe de chevet

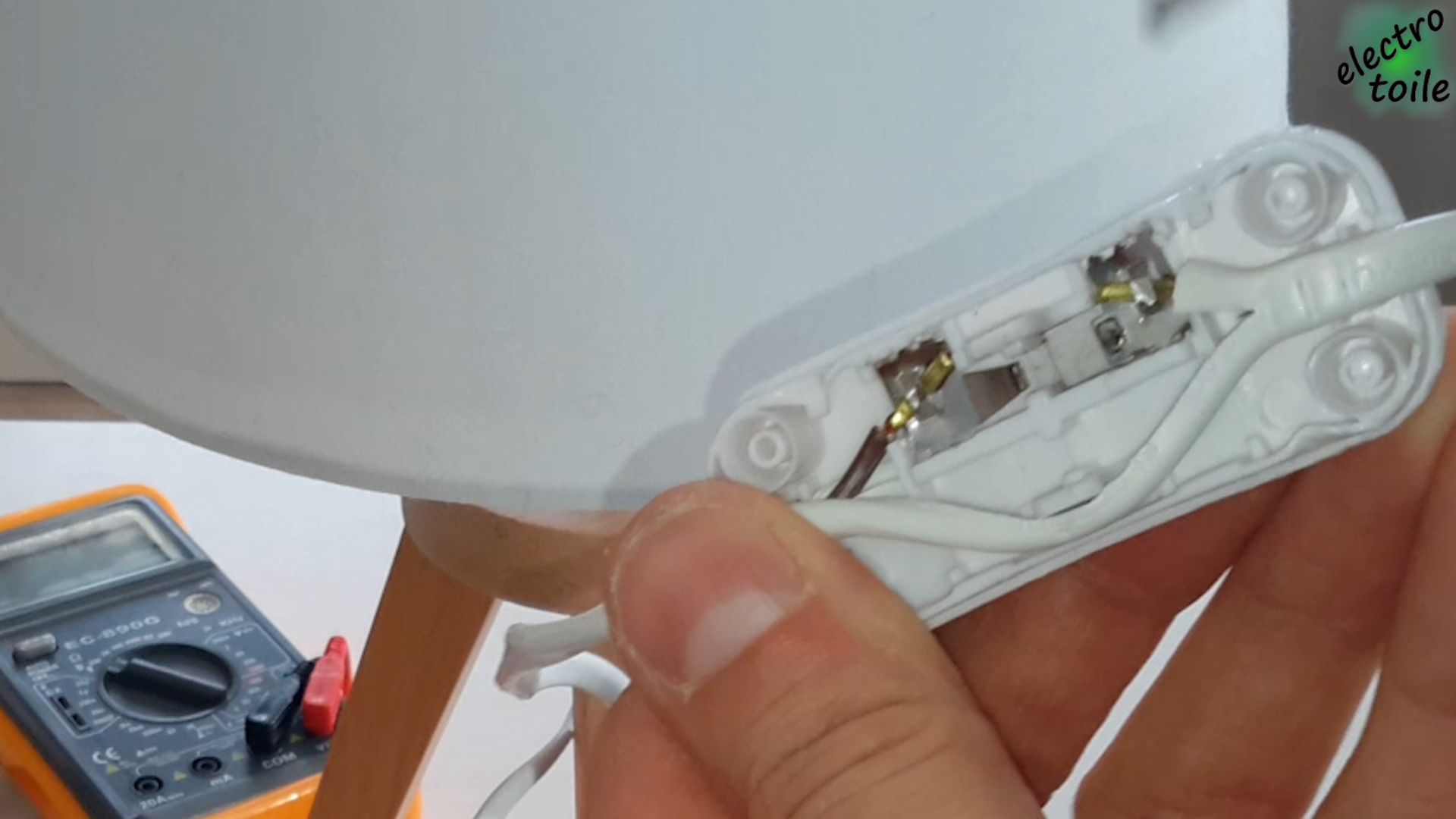

ouverture de l'interrupteur de la lampe de chevet

Pour vérifier le fonctionnement de l'interrupteur, il faut connaître les mesures de continuité à obtenir lorsqu'il n'est pas défectueux.
J'utilise un multimètre sur la position Ohmmètre et je le positionne en dérivation de l'interrupteur.

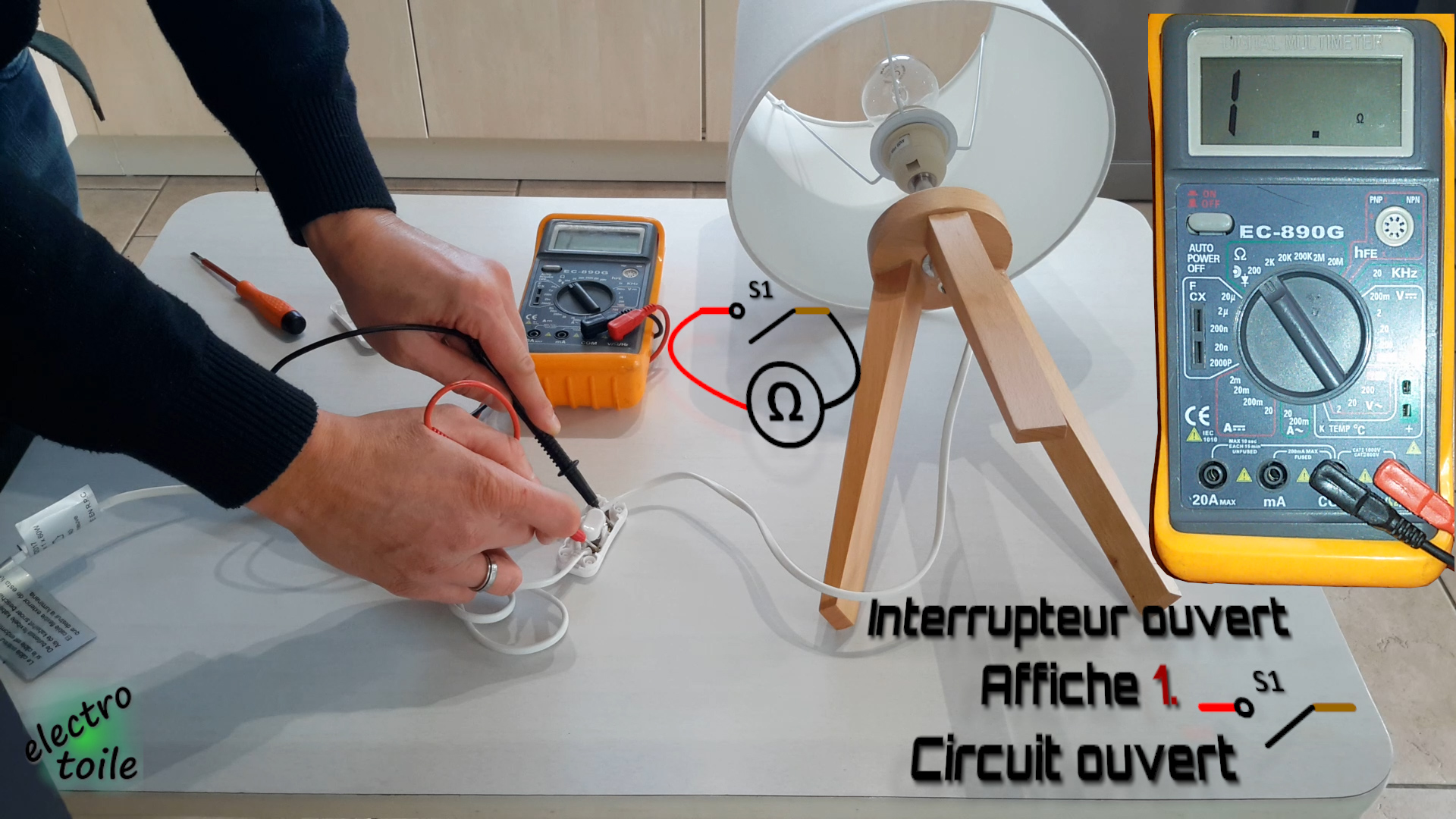

mesure ohmmètre interrupteur ouvert on obtient un isolement

Lorsque l'interrupteur est ouvert, il n'y a pas de continuité, le circuit est ouvert. L'ohmmètre mesure donc une valeur infinie de résistance, il affiche 1 . qui signifie une valeur trop grande pour sa mesure (le calibre est de 200Ω. On assimilera cette valeur à un isolement, c'est-à-dire que le courant ne circule pas, la lampe ne s'allumera pas, logique l'interrupteure est ouvert.

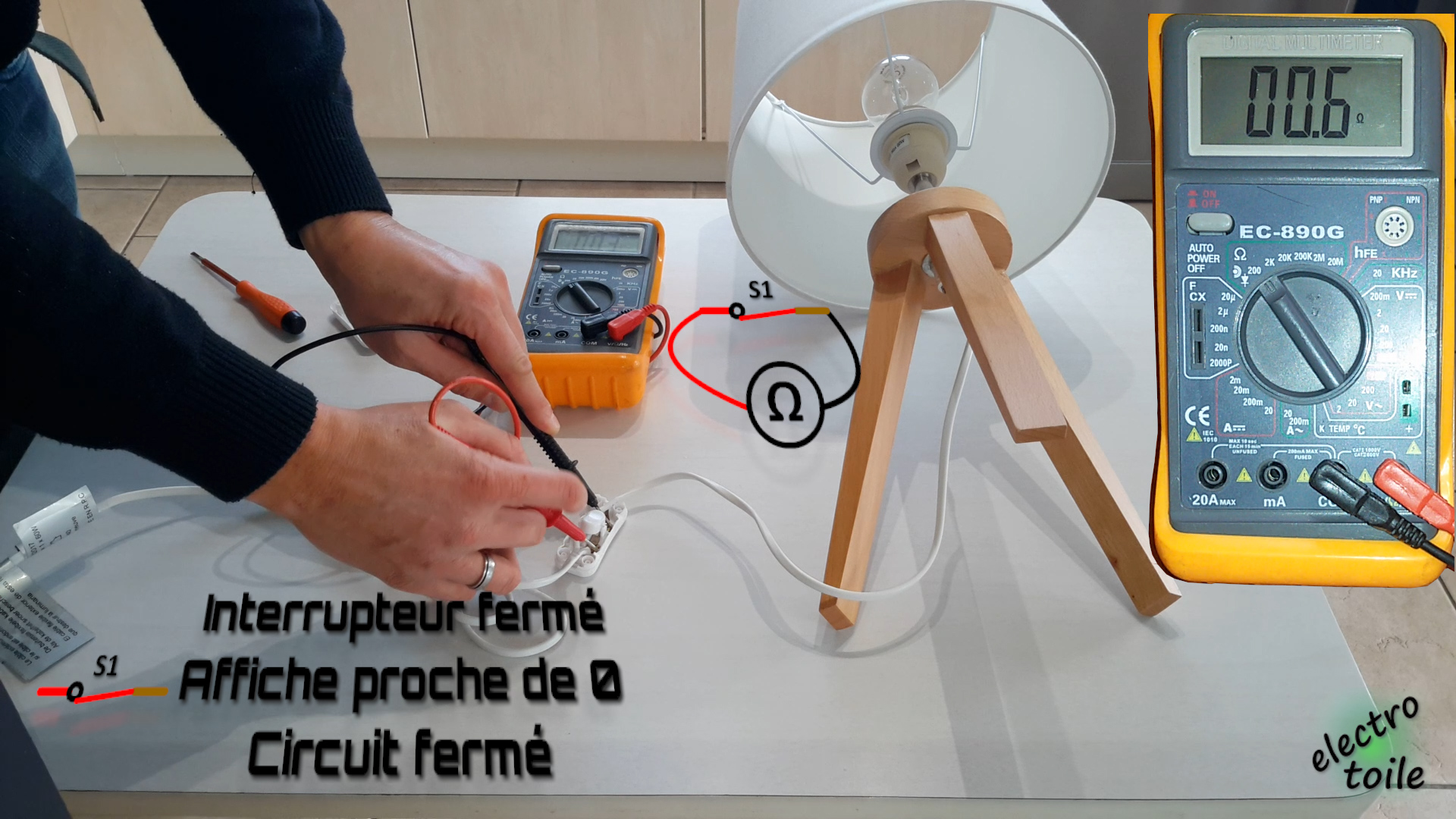

mesure de la continuité interrupteur fermé

Lorsque l'interrupteur est fermé, il y a continuité, le circuit est fermé. L'ohmmètre mesure une valeur très faible de résistance, proche de 0Ω. Cela signifie que le courant pourra circuler normalement dans le montage et alimenter le lampe qui s'allumera.

Si lors de vos mesures à l'ohmmètre, interrupteur fermé et interrupteur ouvert, vous ne mesurez pas ces valeurs de façon constante, c'est qu'il y a un défaut sur l'interrupteur.
