Comment remplacer les balais du moteur d'un lave-linge ?



dépannage d'un lave-linge en remplaçant les balais de charbon du moteur universel

Si votre machine à laver le linge est ancienne et que vous constatez qu'elle ne veut pas démarrer normalement ou que certains programmes ne fonctionnent pas, il se peut que les balais ou les charbons du moteur soit en cause. Découvrez dans cet article la méthode pour remplacer les charbons du moteur universel et ainsi dépanner votre lave-linge.



  • Comment tourne la machine ?
  • Les technologies des moteurs utilisées dans le lave linge
  • A quoi servent les charbons du moteur ?
  • Pourquoi changer les balais charbon d'un lave-linge ?
  • Comment remplacer les balais charbon du moteur ?


Comment tourne la machine à laver ?

Pour tourner, la machine à laver est équipée d'un moteur, qui permet de faire tourner le tambour de la machine par l'intermédiaire de l'ensemble poulie et courroie placée à l'arrière du tambour. Le tambour de la machine pourra tourner à plusieurs vitesses en fonction des programmes de la machine.

Dans la majorité des cas, le moteur entraîne le tambour en rotation par l'intermédiaire d'une courroie placée sur l'arbre du moteur. Mais certaines machines sont équipées d'un moteur placé derrière le tambour sans courroie (moteur à induction).

les différents types de moteur équipant les machines à laver le linge
Technologie des moteurs équipant les lave-linge


Les technologies des moteurs utilisées dans le lave linge

Deux technologies de moteurs peuvent équiper les machines tournantes : le moteur universel (à courant continu) et le moteur à induction (asynchrone à cage d'écureuil).

Le moteur à courant continu utilise pour fonctionner des balais équipés de charbons, le moteur asynchrone quant à lui utilise des aimants pour la création du champs magnétique et un condensateur lors du démarrage.

Le moteur à courant continu (moteur universel)

Le moteur universel ou moteur à courant continu est une machine tournante composé de 3 éléments :

  • La partie fixe qui ne tourne pas : l'inducteur.
  • La partie en rotation qui tourne : l'induit.
  • Le collecteur moteur sur la partie tournante et les balais de charbons qui eux sont fixes et glissent sur le collecteur.
Le moteur à courant continu est souvent utilisé pour l'entraînement du tambour des laves-linge car il n'est pas cher et il est simple de faire varier sa vitesse de rotation ou son sens de rotation.

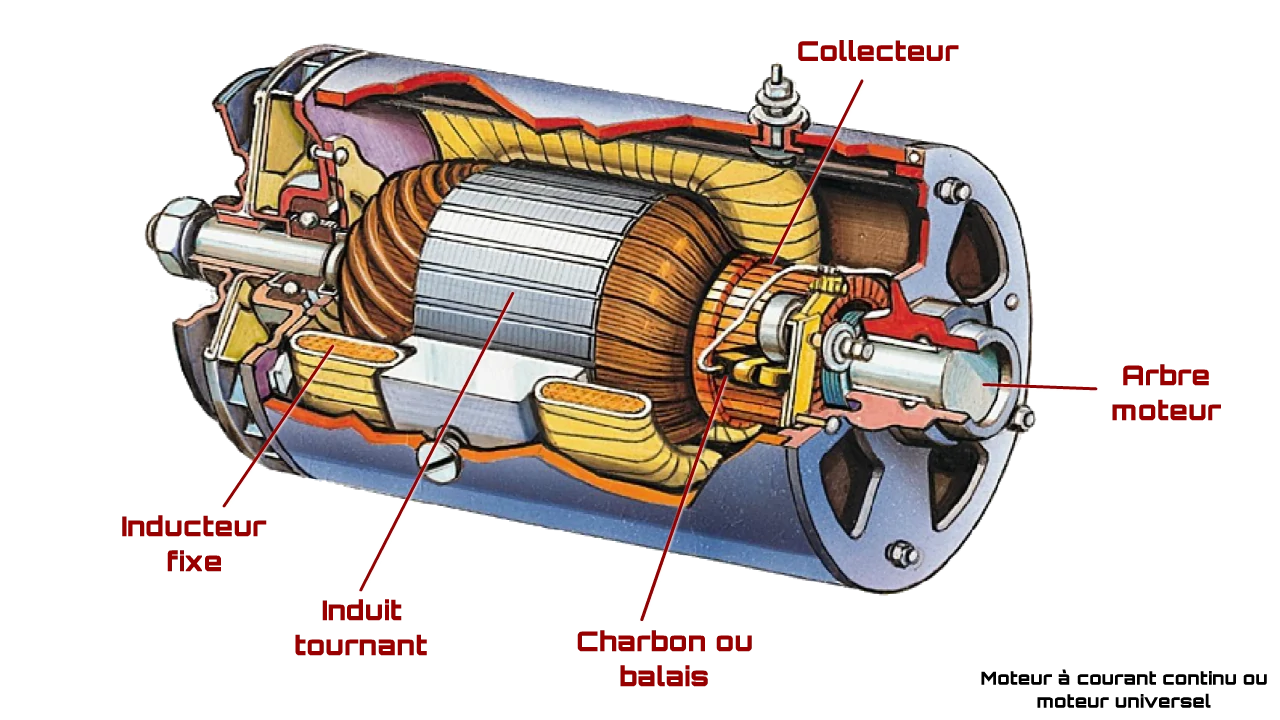

le moteur universel ou moteur à courant continu
Le moteur universel également appelé moteur à courant continu (DC motor)

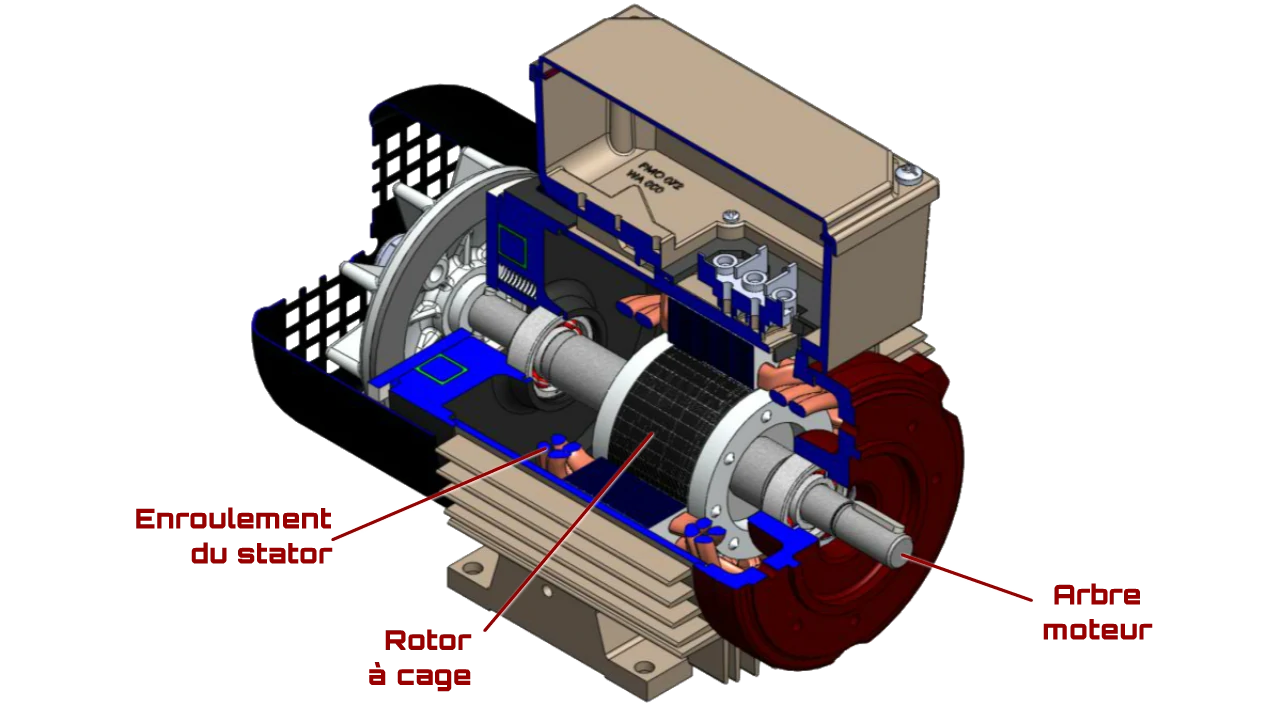

Le moteur asynchrone (moteur induit)

La moteur asynchrone à cage est une machine tournante robuste qui nécessite peu de maintenance car il ne nécessite pas de balais pour fonctionner.

le moteur asynchrone ou moteur induit
Le moteur asynchrone à cage est également appelé moteur induit

Quelque soit la technologie de moteur utilisée, la machine tournante est alimentée par une Phase et un Neutre, qui sont les conducteurs présents sur la prise de courant traditionnelle dans l'habitat.

Mais, la plupart des machines tournantes (lave linge, machines outils portatives ou non, etc.) étant équipées de moteur à courant continu, nous en venons donc à parler des balais ou des charbons.

Mais quel est l'intérêt de ces charbons dans le fonctionnement du moteur ?



A quoi servent les charbons du moteur ?

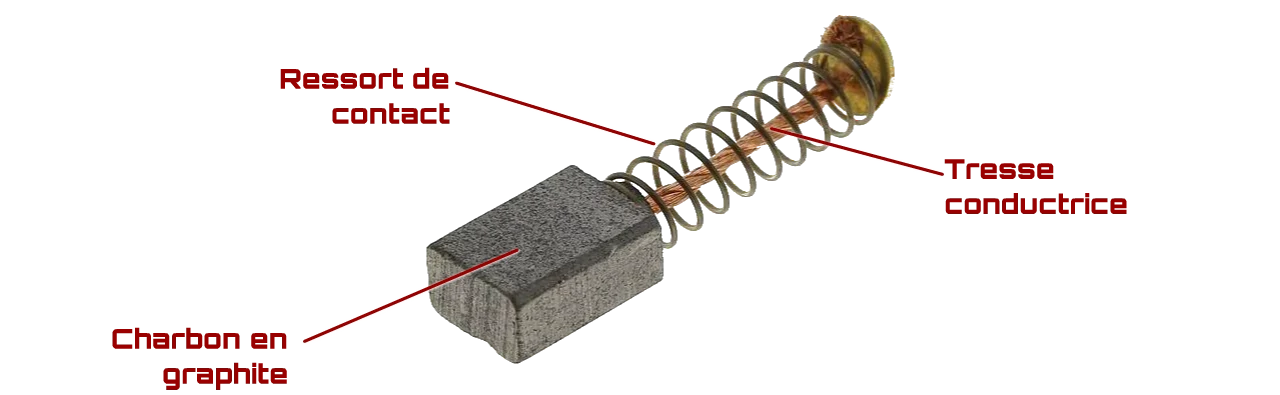

Tout d'abord, il faut savoir que les charbons sont en matière graphite (forme cristalline du carbone), qui se trouve naturellement dans la roche.

balais de charbon pour moteur universel
Le charbon en matière graphite est conducteur

Les charbons contenus dans les balais du moteur ont une structure feuilletée et présentent la particularité d'être conducteur du courant électrique.

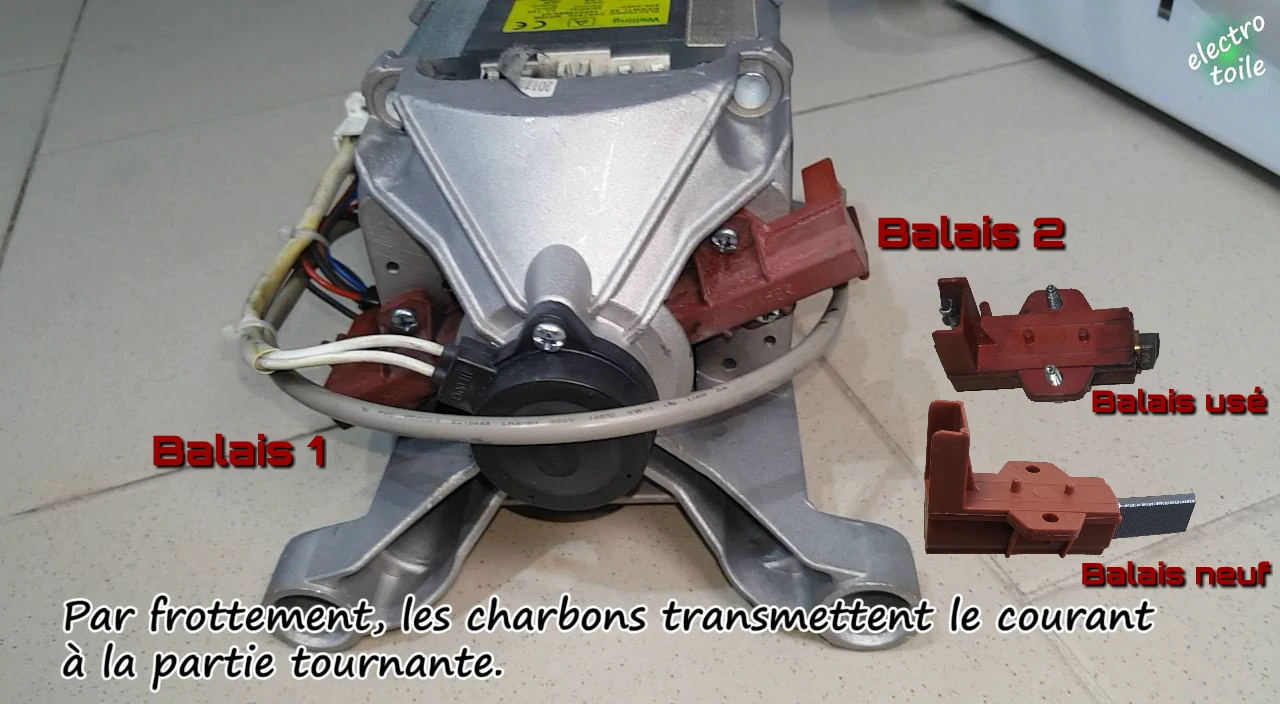

Les charbons du moteur ou balais sont placés de chaque côté du moteur et assurent donc la liaison électrique avec le rotor. Pour rappel, le rotor est la partie tournante du moteur, celle permettant d'entraîner en rotation la courroie.

les deux charbons du moteur à courant continu
Les deux charbons du moteur universel assure sa rotation

Les balais frottent en permanence sur le collecteur, même lorsque le moteur tourne. Le collecteur tournant est en cuivre et il est composé de lames.

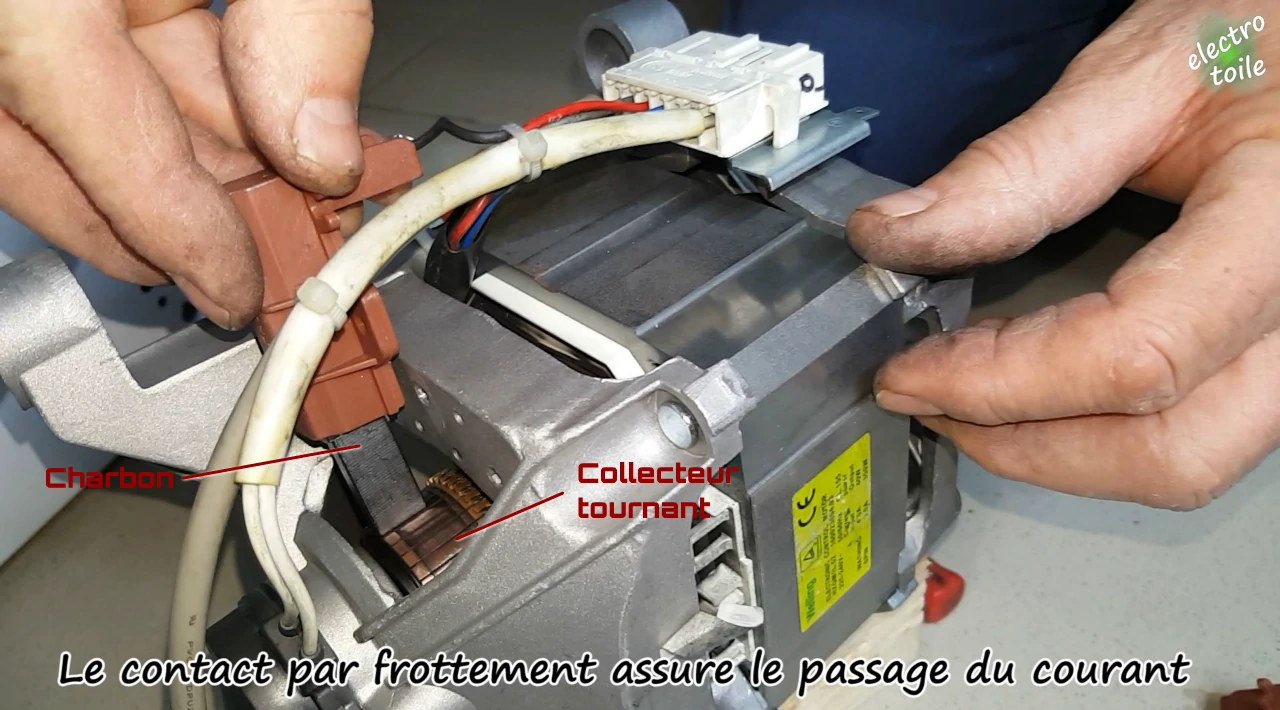

le charbon assure la liaison électrique par glissement
Le contact électrique est assuré par glissement sur le collecteur du moteur

Les charbons assurent la circulation du courant électrique dans le rotor, mais sont soumis en permanence aux frottements pendant le fonctionnement de la machine. C'est donc cette usure, qui sera à la longue à l'origine de problèmes de fonctionnement de la machine à laver. Pour un appareil de plusieurs années, il vous sera donc nécessaire de remplacer les charbons parce que la machine ne fonctionnera plus.

Mais quels sont les signes permettant d'incriminer l'usure importante des charbons du moteur ?



Pourquoi changer les balais charbon d'un lave-linge ?

Certains symptômes vous indiqueront qu'il est nécessaire de remplacer les balais de charbon du moteur équipant la machine. Voici quelques signes pouvant vous signaler de l'usure des balais moteur :

  • Le moteur équipant la machine ne démarre pas.
  • Le tambour tourne mal ou il ne tourne pas du tout.
  • Certains programmes de votre machine ne veulent pas se lancer.
  • L'essorage ne fonctionne pas.
  • Un code erreur est affiché sur l'écran de la machine.
  • Certains voyants de la machine clignotent.
  • La machine à laver fait un bruit anormal.

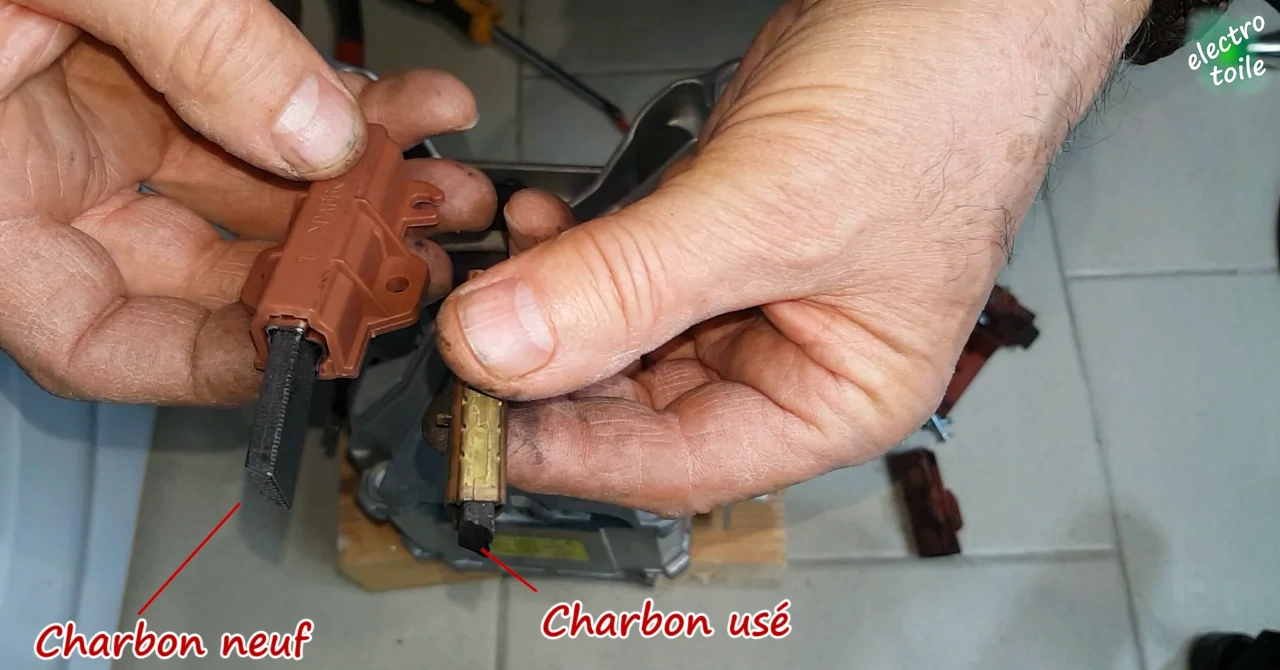

usure du charbon moteur
Le charbon assure la transmission du courant au collecteur du moteur par frottement

Les balais doivent faire plus d'un centimètre et être biseauté, afin que le moteur puisse tourner normalement. De ce fait, si les charbons sont trop court (moins de 1 centimètre), cassé ou encore arrondi, alors le moteur ou la machine risque de ne pas fonctionner correctement et engendrer l'un des problèmes précédents.



Comment remplacer les balais charbon du moteur ?

Afin de remplacer les charbons moteur du lave-linge facilement, vous pouvez suivre les explications de la vidéo ci-dessous.

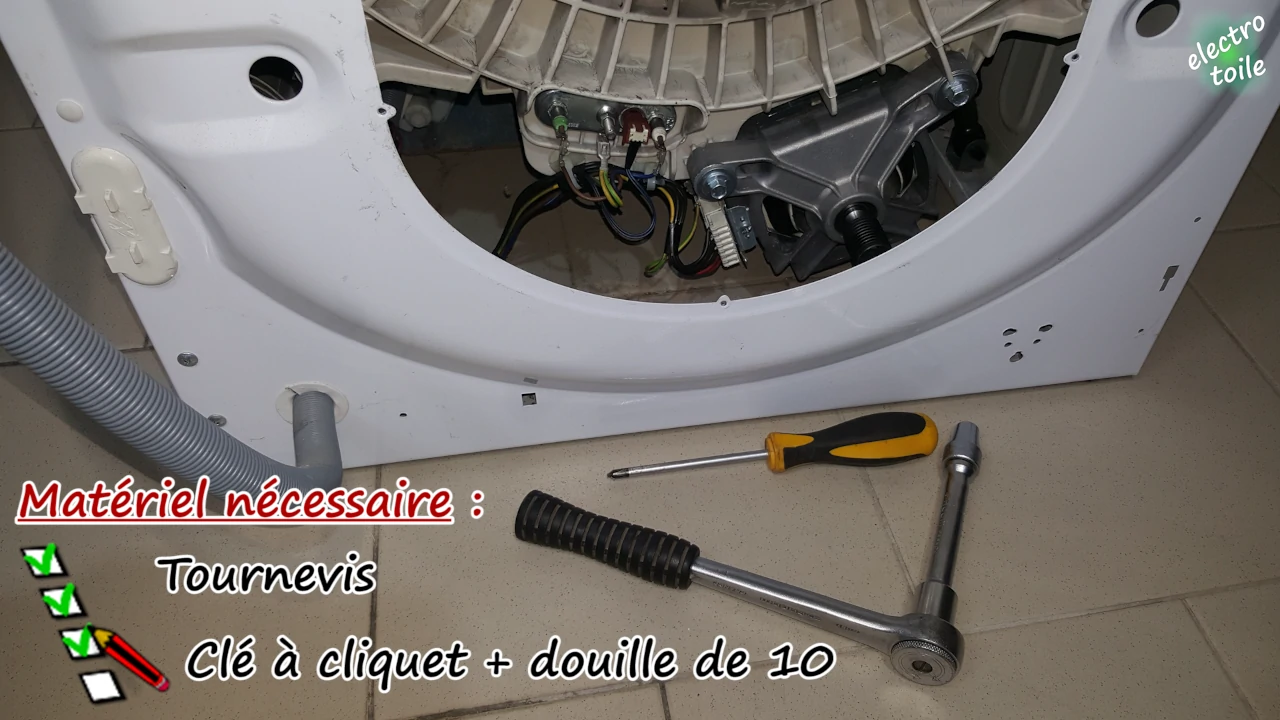

L'outillage nécessaire :

Pour démonter le lave-linge, vous aurez besoin des outils suivant :

  • Un tournevis permettant de retirer le capot de la machine.
  • Une clé à cliquet ainsi qu'une douille de diamètre 10 ou une simple clé à tube de 10.

les outils nécessaires pour remplacer les charbons du moteur
Un tournevis et une clé à tube de 10 seront nécessaires au remplacement des charbons du moteur


attention Les consignes de sécurité avant d'intervenir :

danger électrique lors de l'intervention de maintenance du lave-linage

Avant de commencer à intervenir à l'intérieur du lave-linge, il faut débrancher électriquement l'appareil en retirant la fiche de la prise de courant.

consignes de sécurité avant d'intervenir sur le lave-linge

Pour ne pas mettre d'eau partout, fermer l'arrivée d'eau, puis retirer les tuyaux d'alimentation et celui d'évacuation d'eau.

fermer le robinet d'arrivée d'eau

Les étapes pour changer les charbons du moteur :

  • Tourner la machine afin d'avoir accès au panneau arrière.
  • Retirer le panneau ou la plaque placée à l'arrière de la machine, en dévissant les vis, pour cela, il vous faudra utiliser un tournevis adapté.

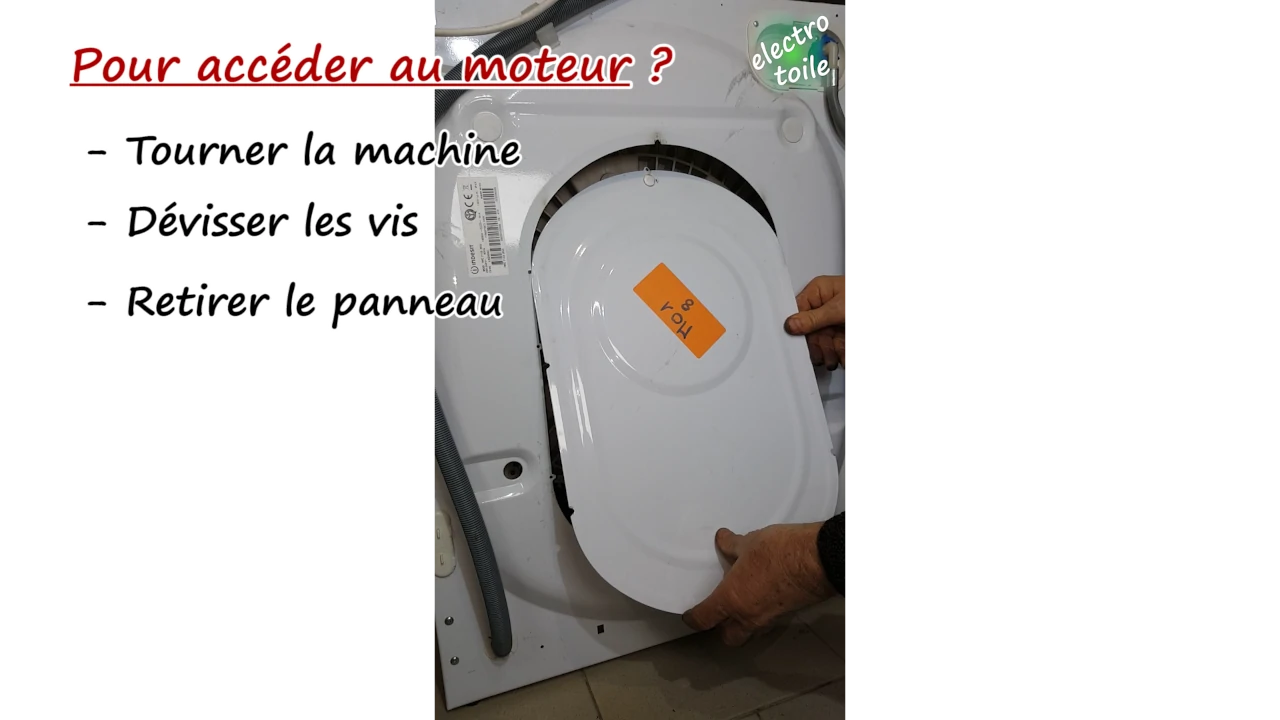

retirer le panneau arrière du lave-linge

Vous aurez ainsi accès à l'arrière du mécanisme, c'est à dire l'entraînement en rotation du tambour par la courroie. Vous pouvez visualiser l'ensemble d'entraînement en rotation du tambour. Le moteur fait tourner la courroie, qui elle-même entraîne en rotation la poulie et cette dernière fait tourner le tambour.

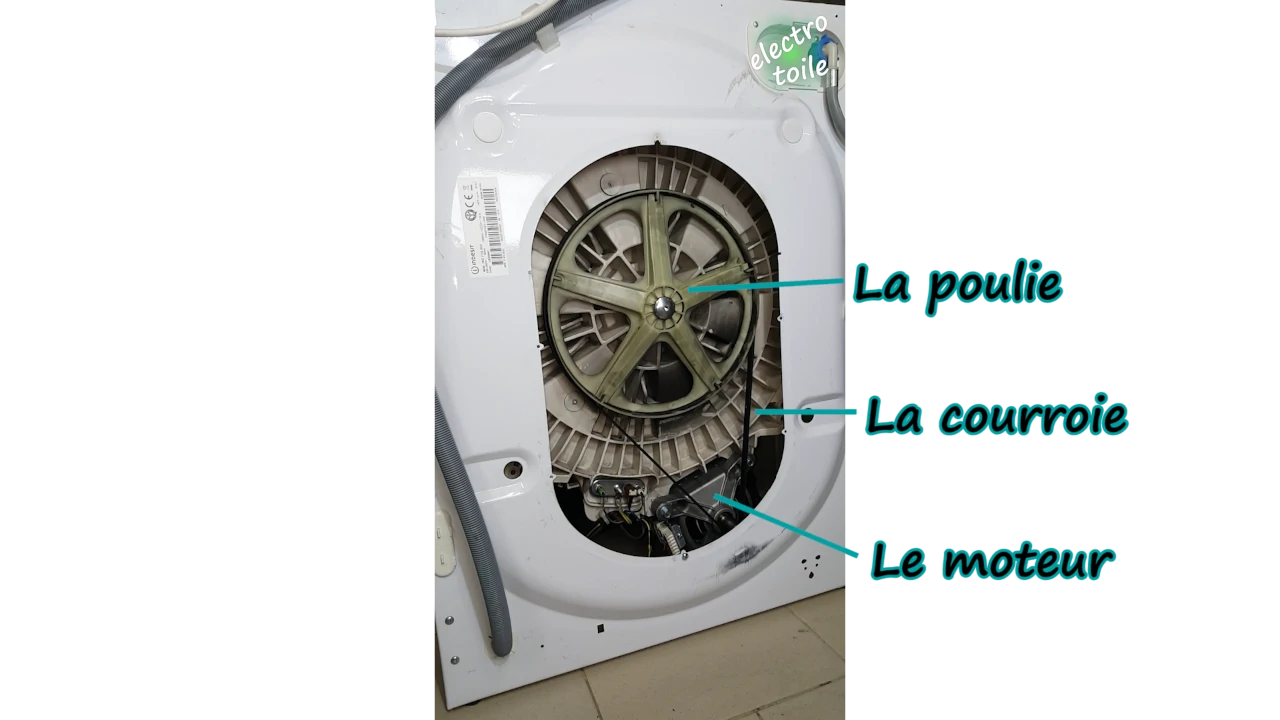

ensemble courroie poulie moteur machine à laver

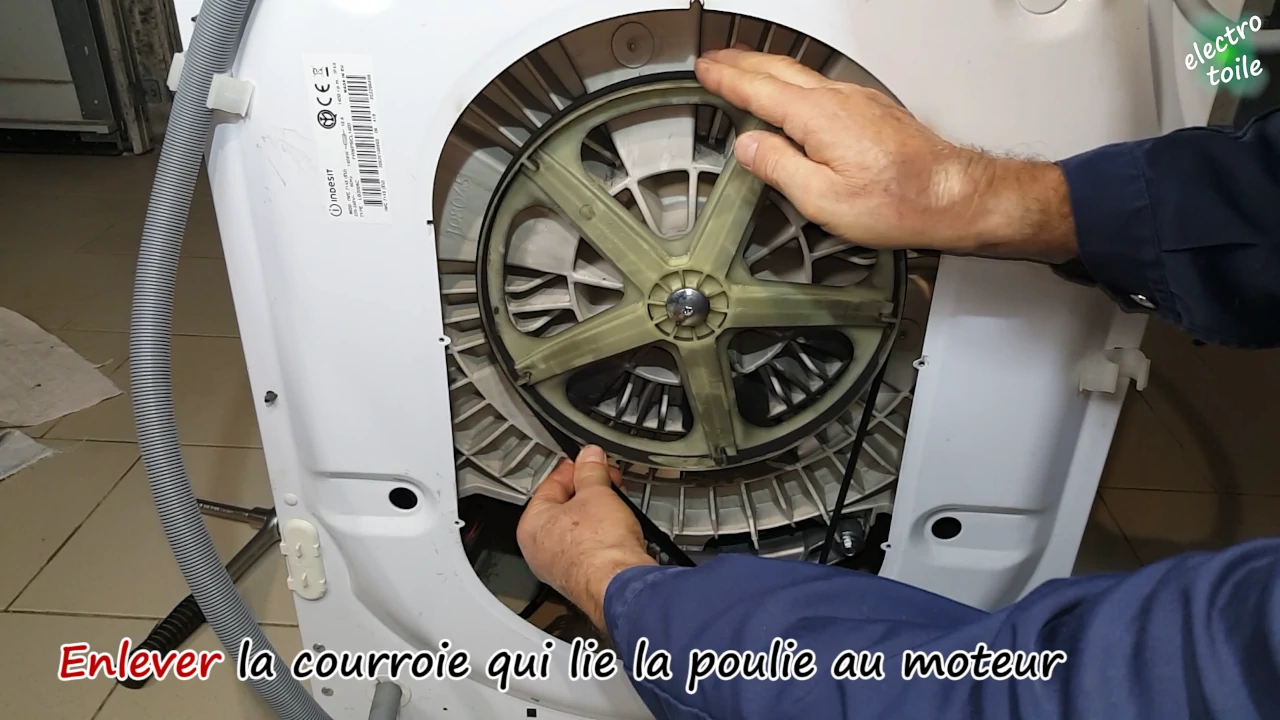

  • Enlever la courroie de la machine en veillant à ne pas vous coincer les doigts.

retirer la courroie du lave-linge

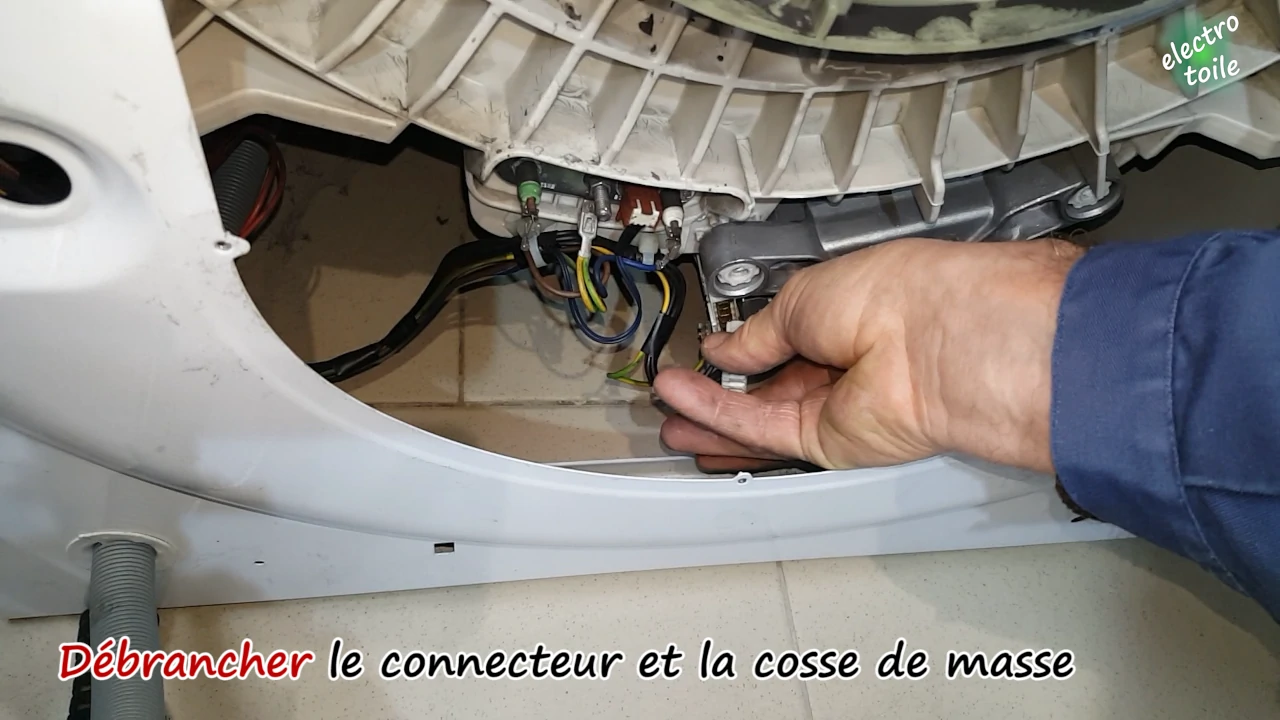

  • Débrancher le connecteur électrique reliant la machine au moteur.
  • Retirer également la cosse de masse permettant la mise à la terre de la carcasse de l'appareil.
retirer le connecteur du moteur et la cosse de masse

  • Désolidariser le support et le moteur en dévissant les deux boulons (clé à cliquet équipée d'une douille de diamètre 10mm).
  • Retirer le moteur et le placer sur un support stable, attention lors de la manipulation à ne pas vous couper avec les bords de la carcasse.
  • Vous avez ainsi accès aux deux balais de charbons du moteur.

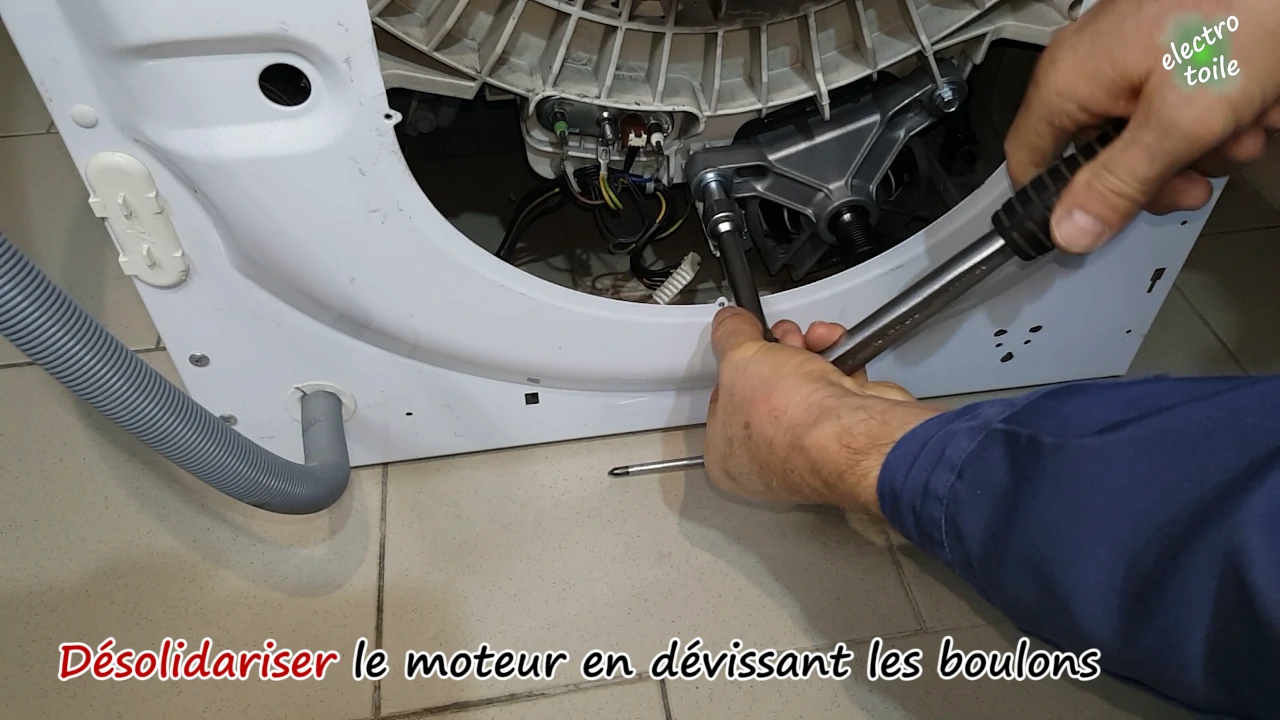

devisser les boulons de fixation du moteur du lave-linge

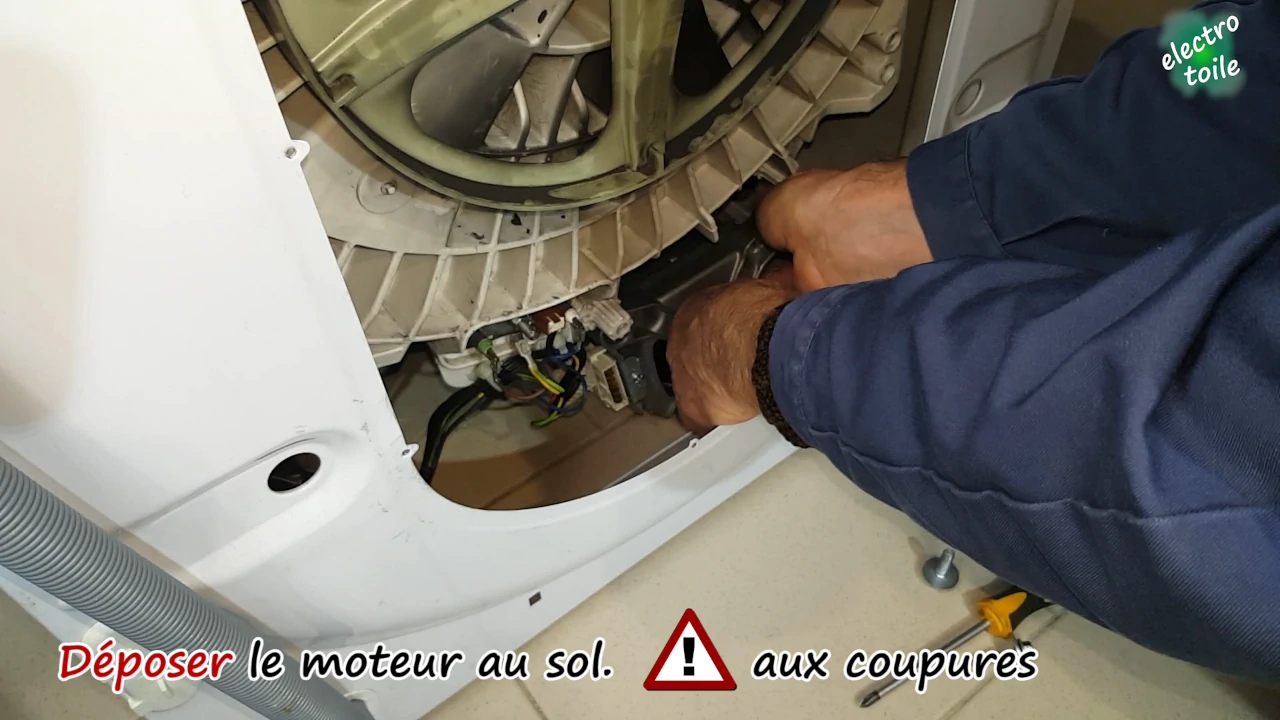

deposer le moteur de la machine à laver au sol

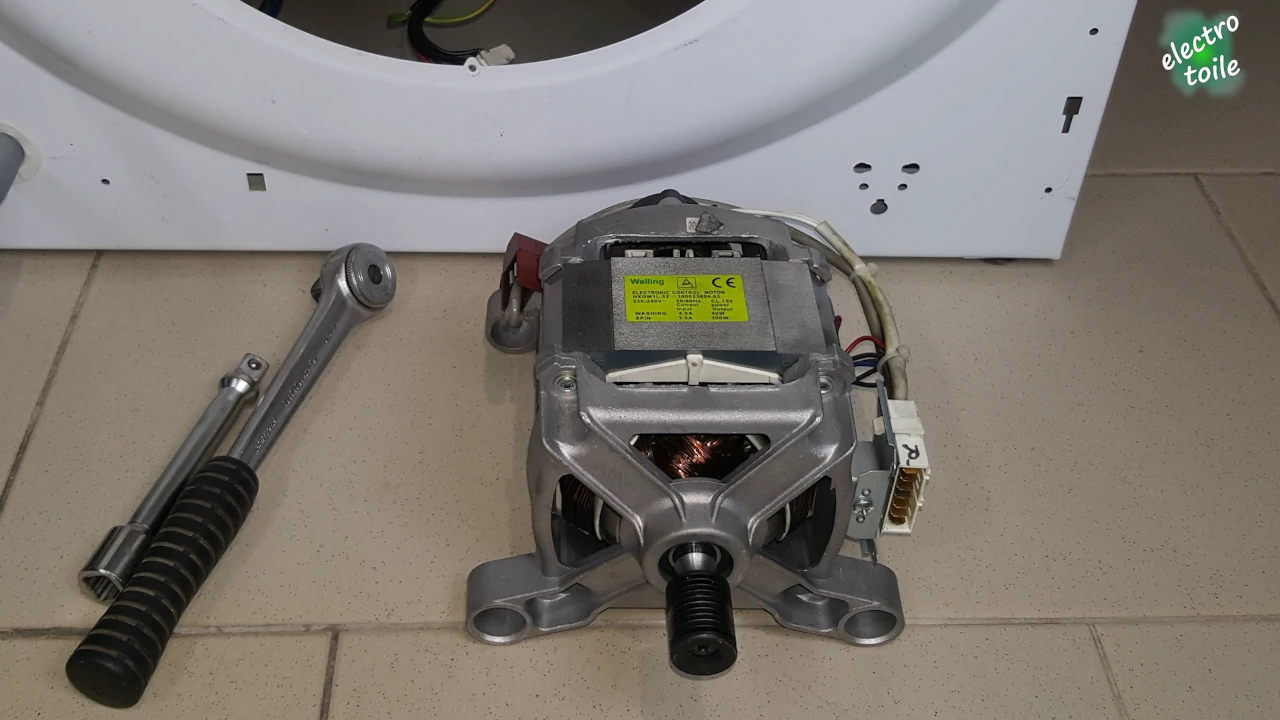

le moteur de la machine à laver est accessible

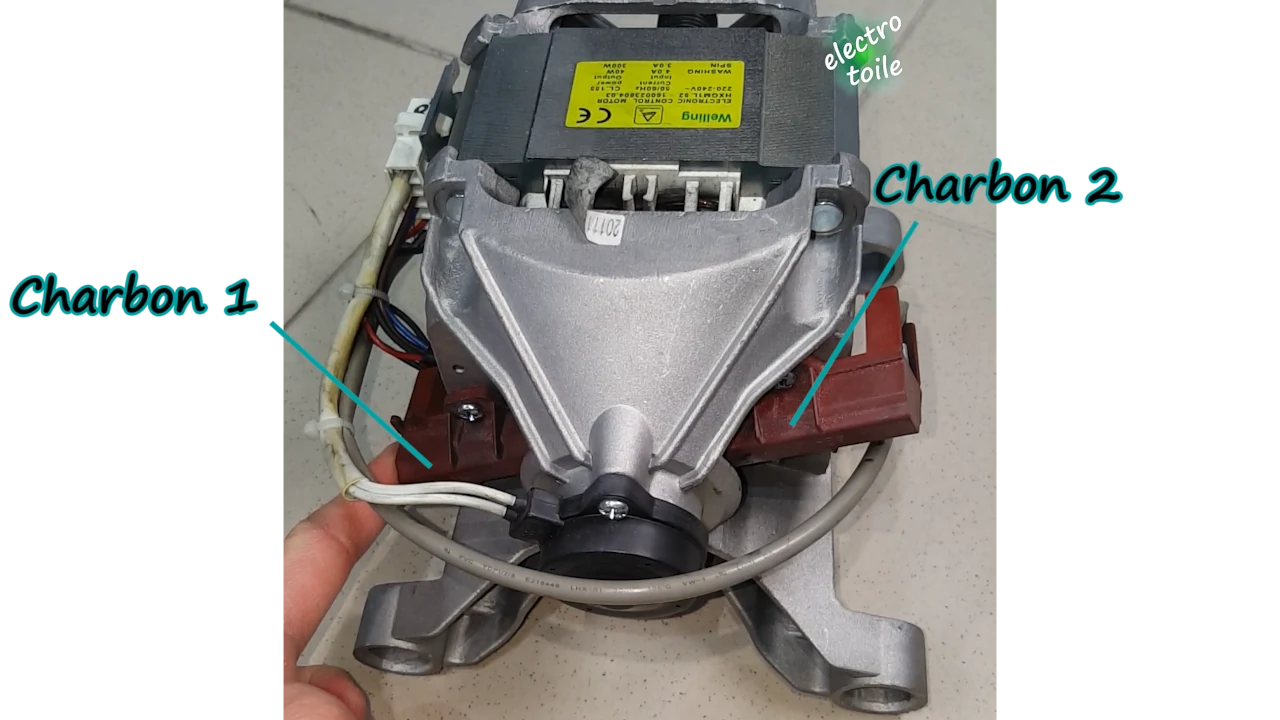

Vous vous demandez peut-être où sont les balais de charbon du moteur ? Eh bien ce sont les balais ce sont les deux ensembles en plasique marron / rouge situés de chaque côté du moteur.

où trouver les balais de charbon du moteur de lave-linge ?

  • Dévisser chaque balais (deux vis) afin de les désolidariser du moteur.

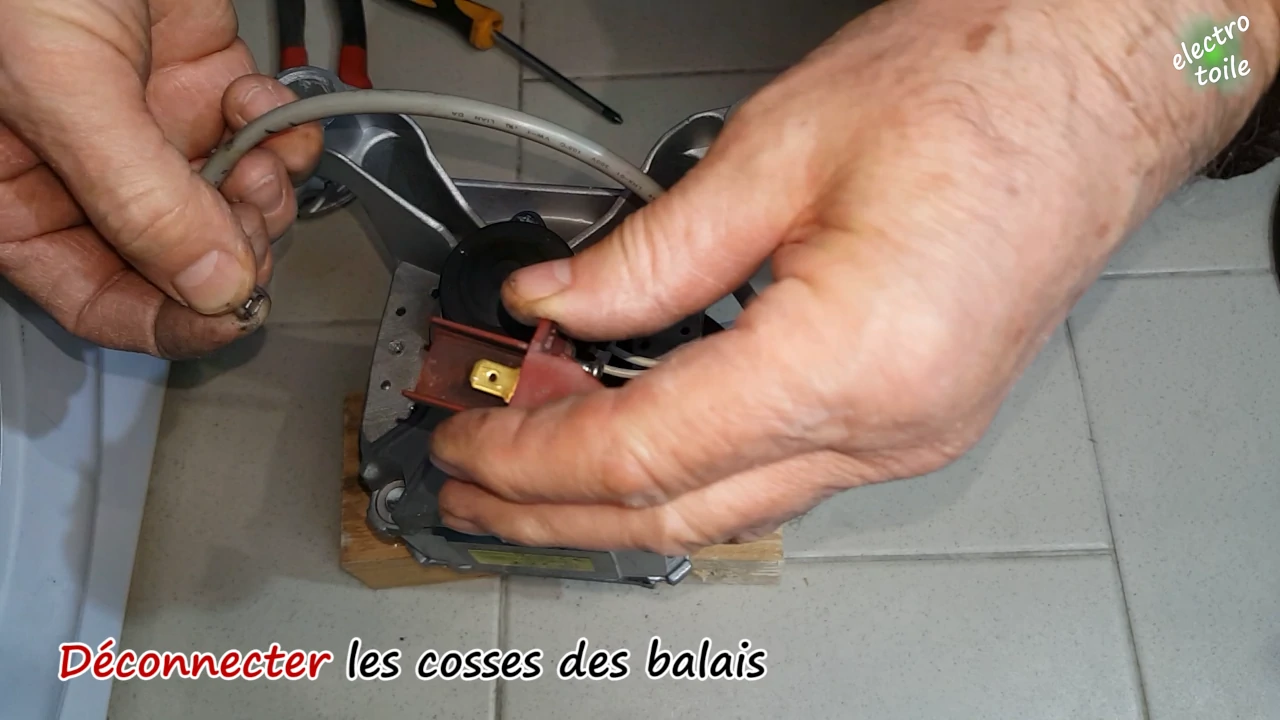

  • Débrancher la cosse d'alimentation du balais.

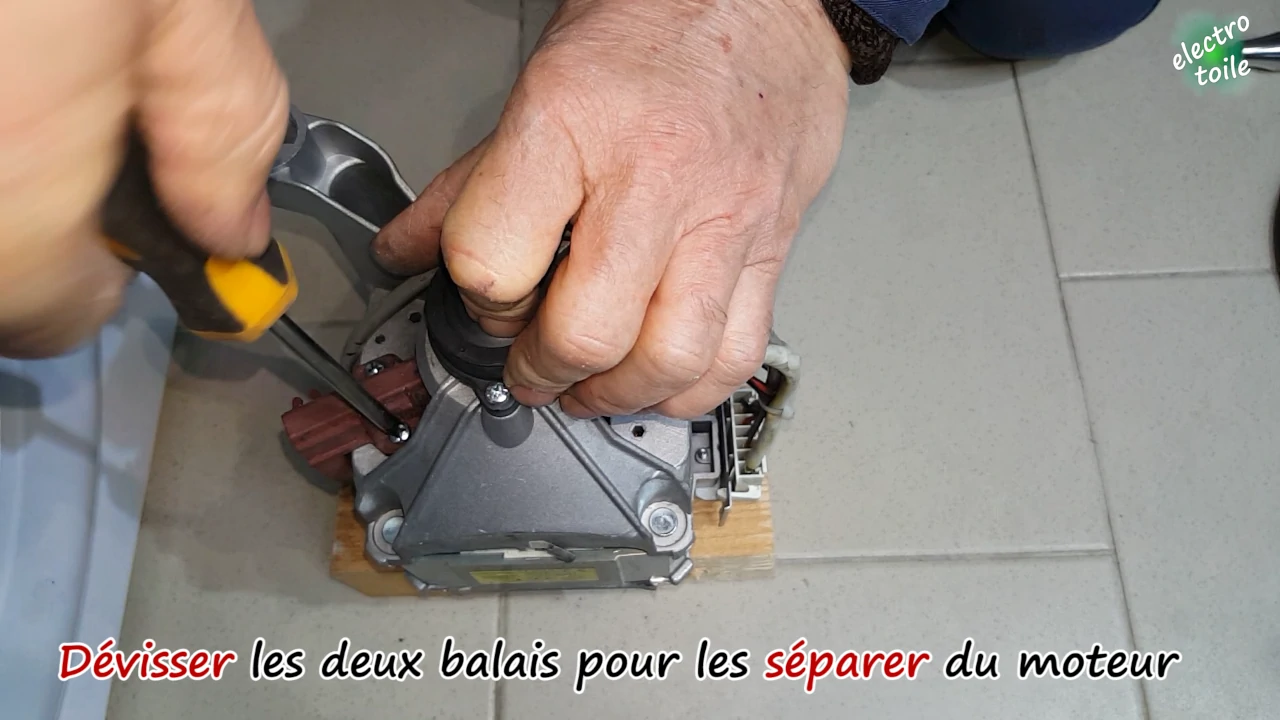

devisser le balais afin de le séparer du moteur
retirer la fiche d'alimentation du balais

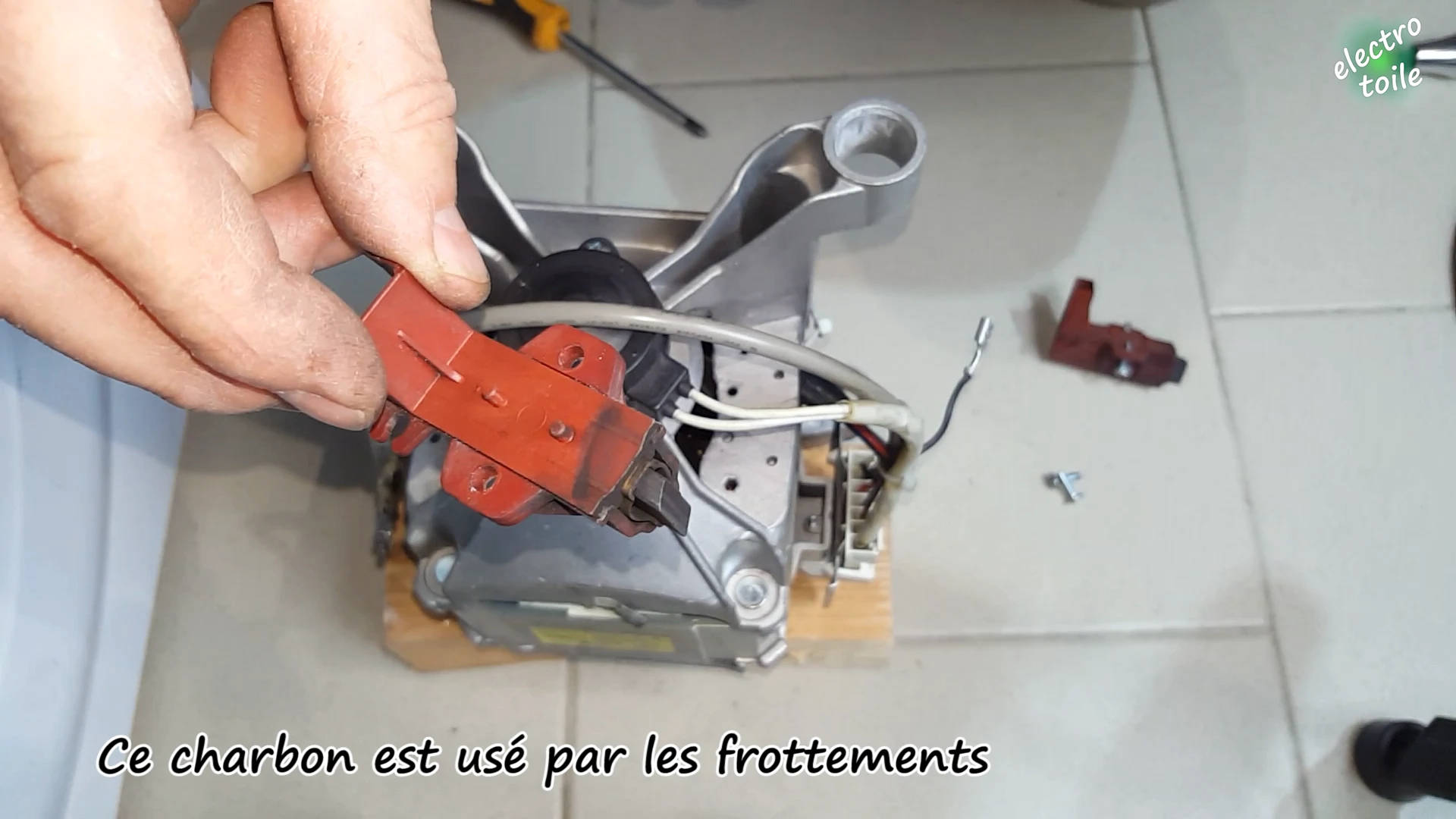

  • Observer l'état d'usure des balais, si le charbon fait moins d'un centimètre, il sera alors nécessaire de le remplacer.

un charbon trop court est usé, il doit être changé

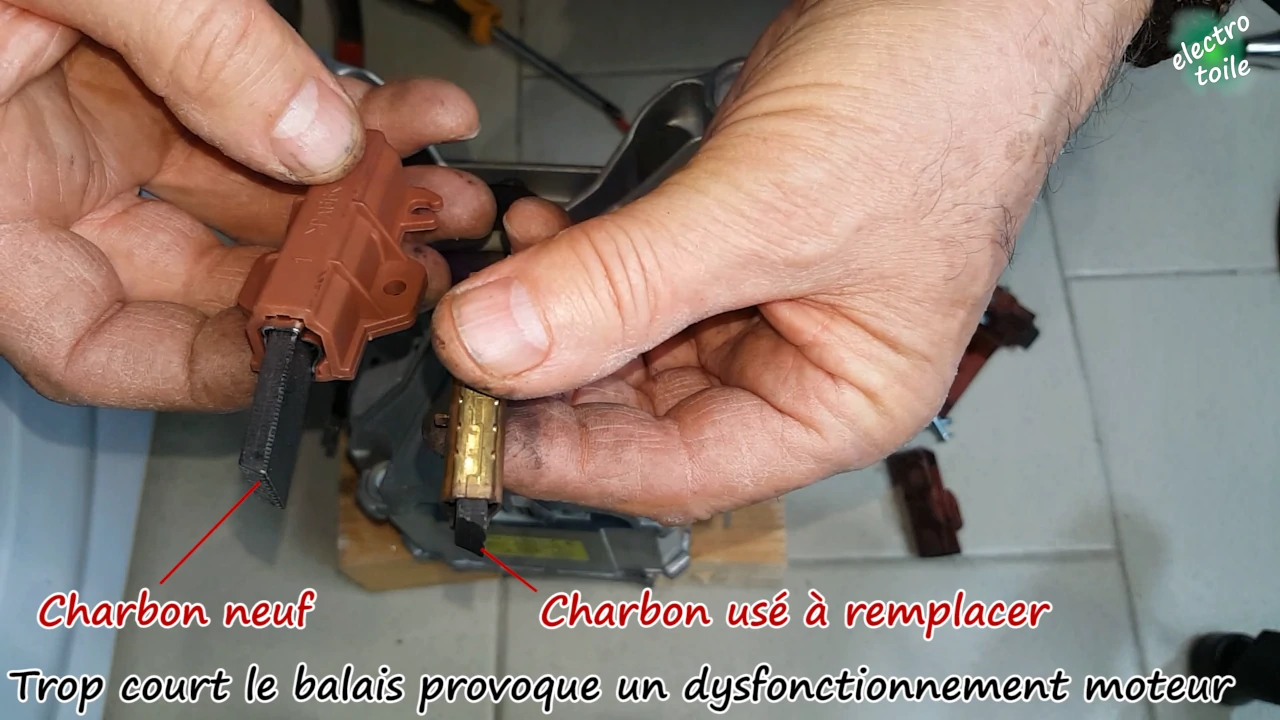

En comparant un charbon neuf avec l'ancien, on observe nettement la différence de longueur dû à l'usure par frottement. Il est donc nécessaire de changer les charbons du moteur.

changer les balais charbon du moteur

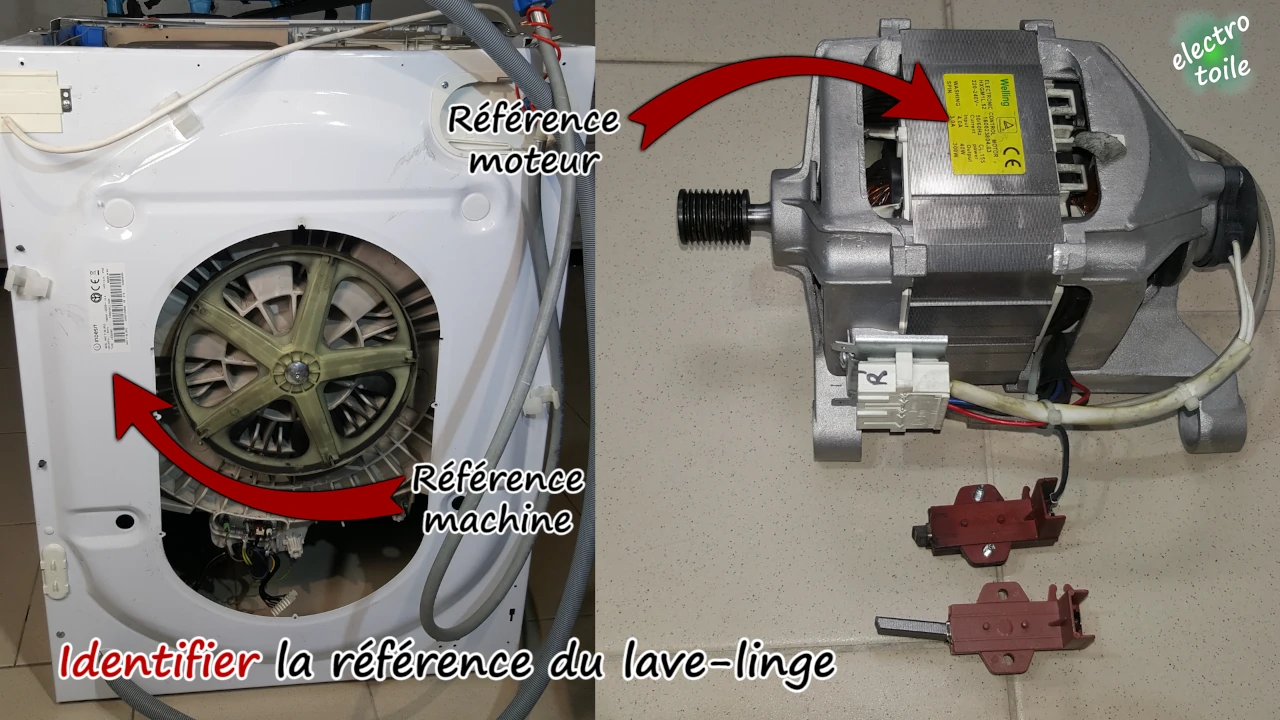

identifier la référence du lave-linge

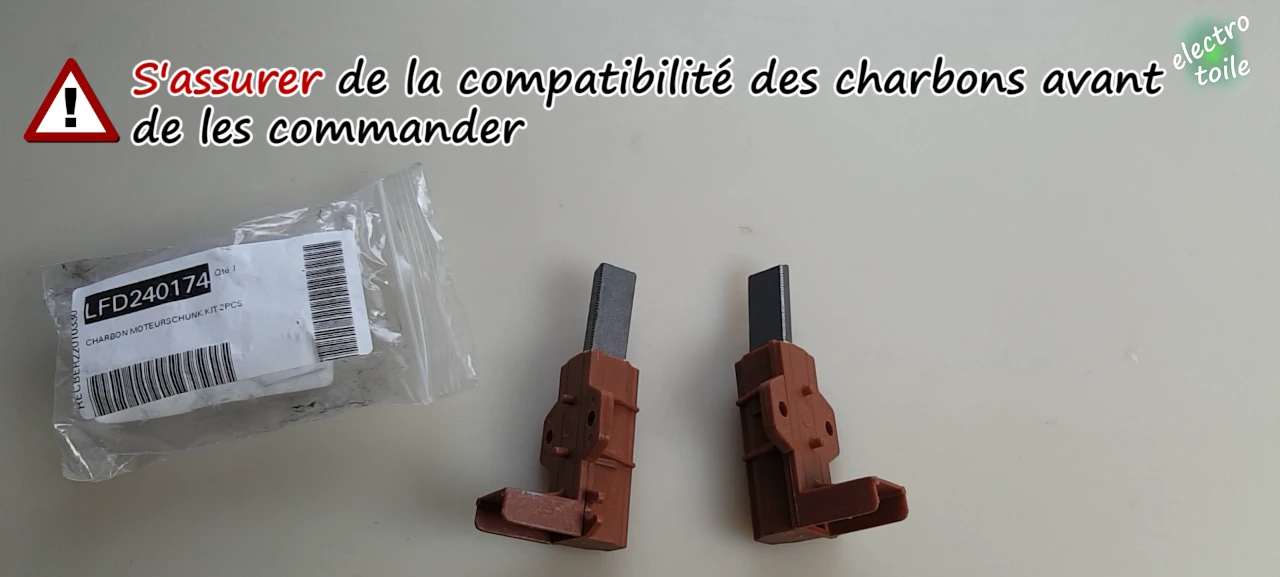

vérifier la compatibilités des balais de charbon avec le moteur du lave-linge

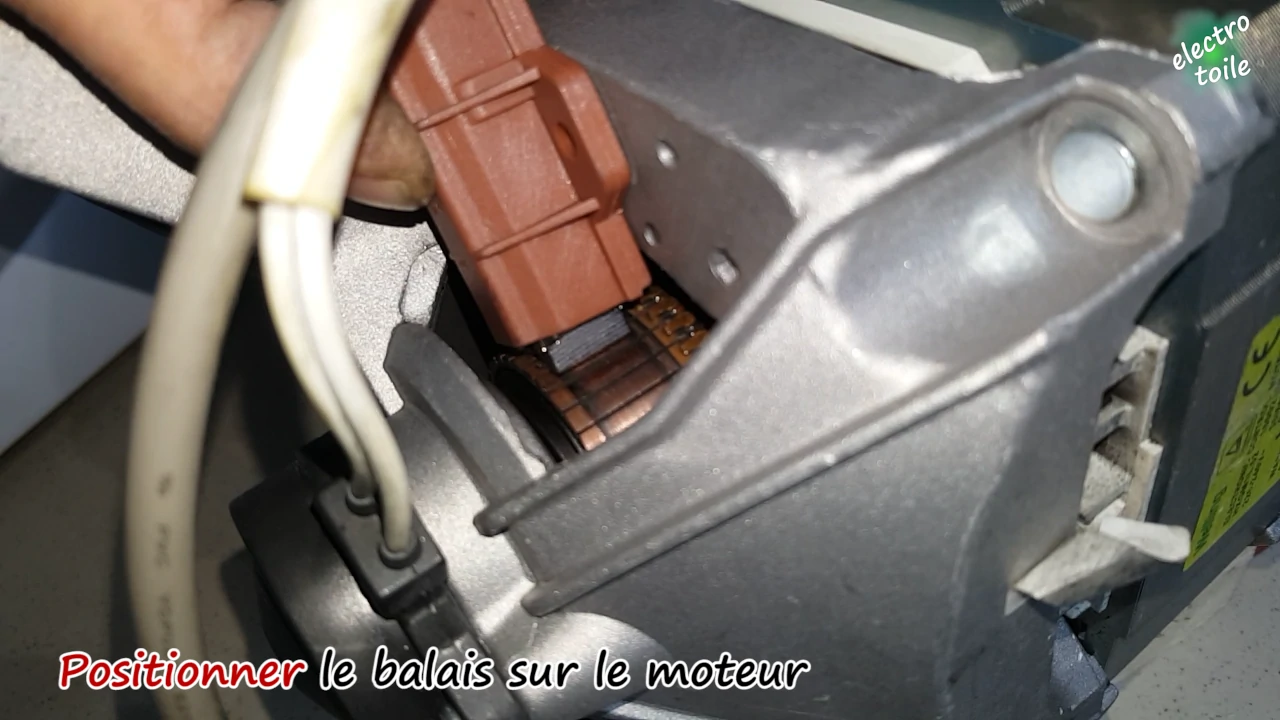

  • Positionner correctement le charbon sur le moteur en repérant les détrompeurs.

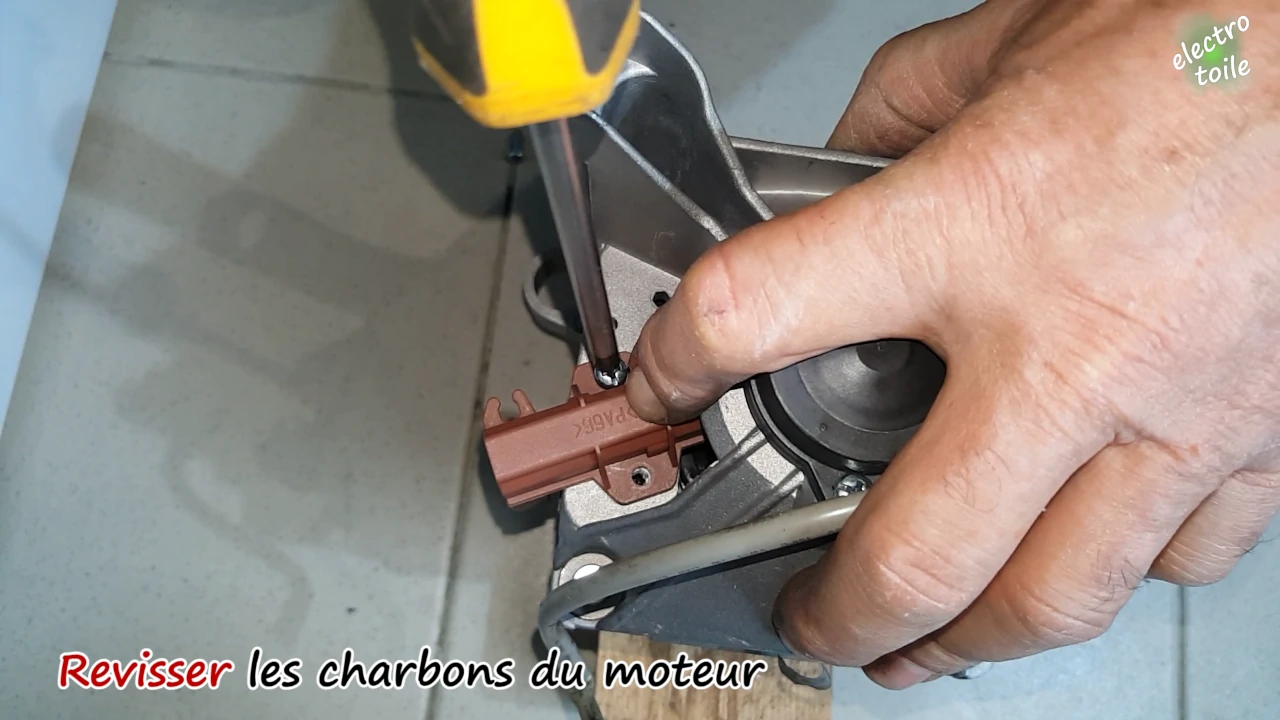

  • Visser les deux vis de fixation des balais.

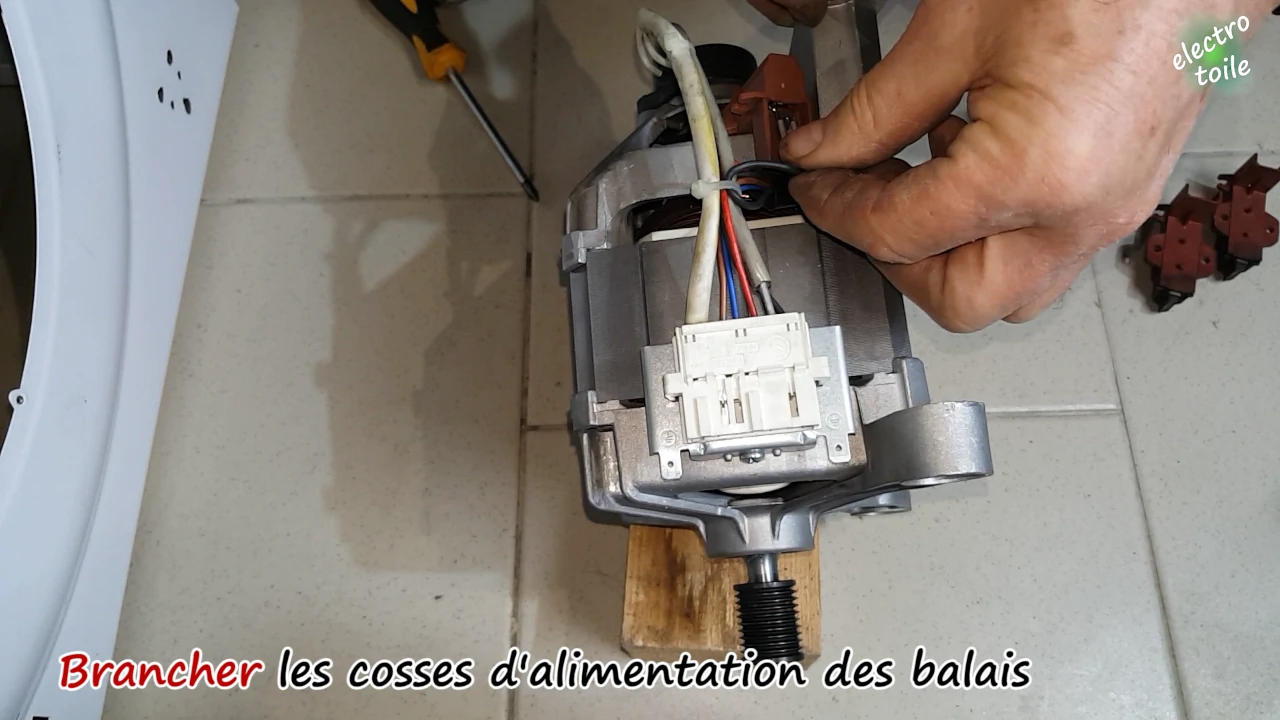

  • Brancher la cosse d'alimentation du charbon.

positionner le nouveau charbon sur le moteur du lave-linge
visser les balais de charbon sur le moteur du lave-linge
brancher la cosse au balais de charbon

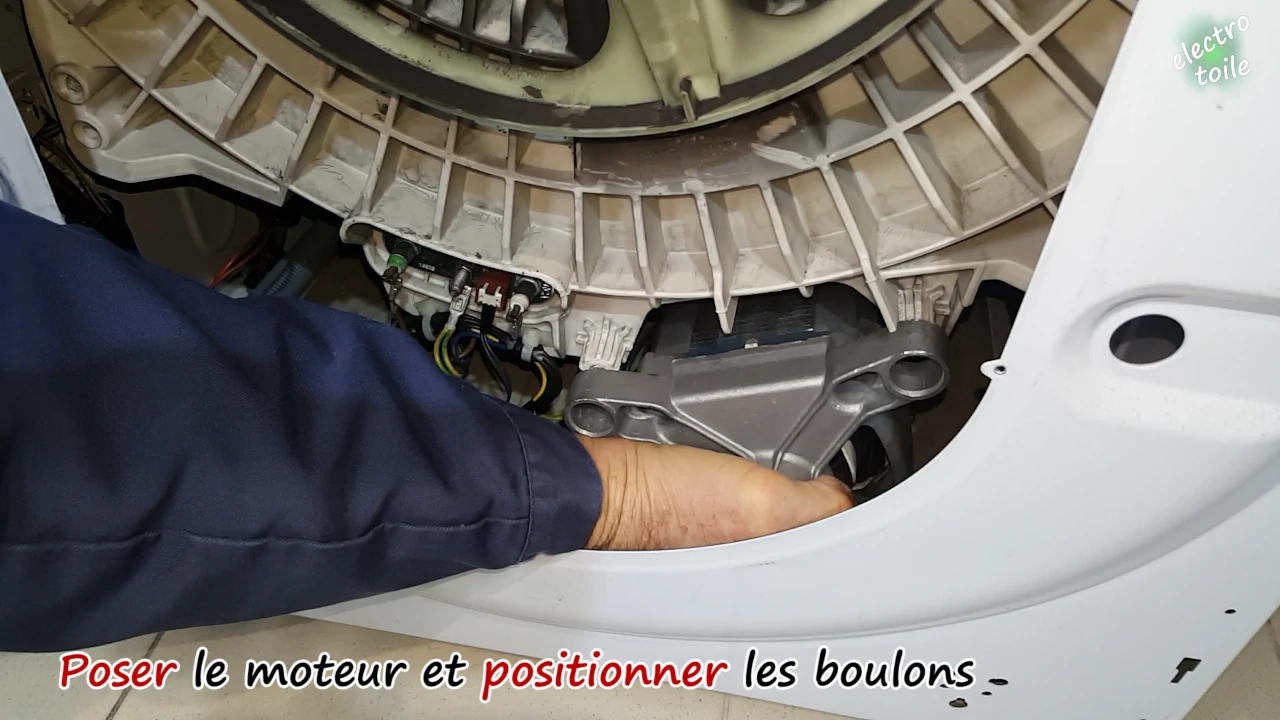

  • Positionner le moteur sur le chassis de la machine à laver.

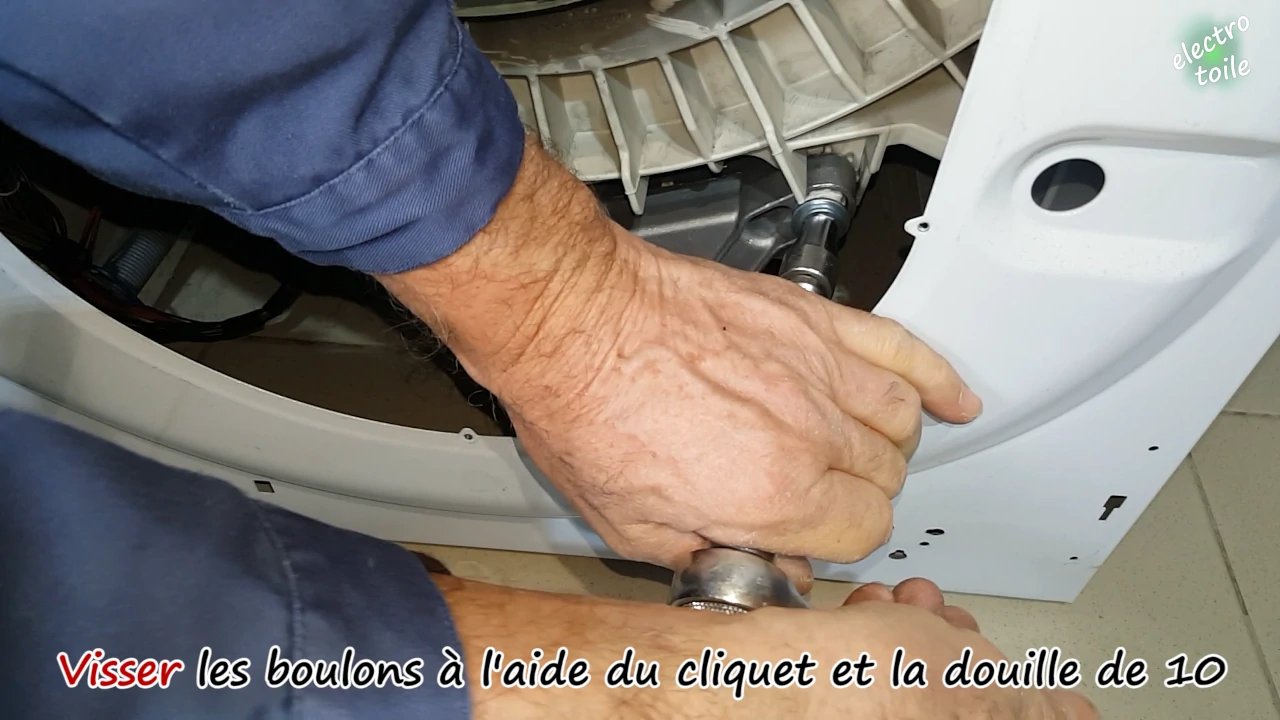

  • Visser les deux boulons fermement au cliquet et douille de 10.

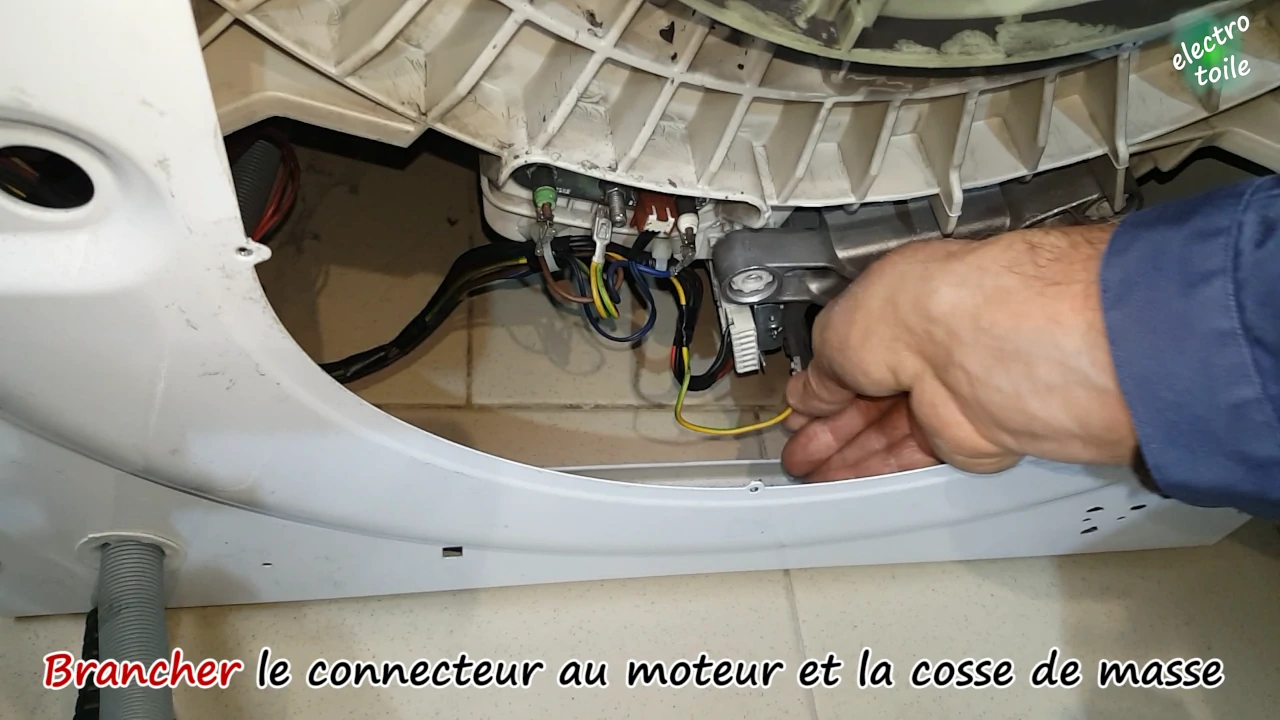

  • Rebrancher la cosse de masse et le connecteur du moteur.

positionner le moteur sur le chassis de la machine à laver
visser les deux boulons de fixation du moteur
brancher la cosse de masse et le connecteur d'alimentation du moteur


  • Refermer le panneau arrière.
  • Brancher le tuyau d'alimentation en eau.
  • Repositionner le tuyau de vidange.
  • Ouvrir le robinet d'alimentation en eau.
  • Brancher le cordon d'alimentation du lave-linge sur une prise de courant.

Le dépannage du lave-linge est terminé, vous pouvez profiter du fonctionnement de votre lave-linge.
