Que ce soit dans l'industrie ou dans l'habitat une installation électrique ou un ouvrage peut par moment subir des dégradations provoquants des pannes. Pour localiser et identifier ces pannes, il est nécessaire de procéder de façon méthodique afin d'optimiser votre travail de recherche. Découvrez dans cet article les bases de la maintenance corrective au moyen d'un multimètre.


les principes de la maintenance électrique au multimètre
Sommaire :
1. Définitions
2. Dépannage au voltmètre
3. Principe
4. Test / QCM | Validation des connaissances
5. Sujets de Travaux Pratiques


1. Définitions :

L'objectif de la maintenance électrique est de maintenir en bon état de fonctionnement une installation électrique. Afin d'atteindre le bon état d'un ouvrage ou d'une installation électrique, il est nécessaire de réaliser des réparation et de prévoir d'éventuels disfonctionnements.

C'est pour cela qu'il existe deux sortes de maintenance :
• La maintenance corrective qui consiste à réparer un équipement ou une installation après l'apparition d'une panne ou d'un disfonctionnement.
• La maintenance préventive qui consiste à anticiper l'apparition d'un éventuel disfonctionnement. Cette maintenance nécessite un contrôle régulier des équipements ou des installations afin de remplacer éventuellement des composants avant qu'il ne soit hors d'usage (appareil en fin de vie, nombre de mise en marche maximal, nombre d'heure de marche, etc.).


  1.1. Comment s'organiser pour le dépannage ?

réflexion nécessaire lors de la maintenance
Le dépannage nécessite des maîtriser la lecture d'un schéma électrique mais aussi d'être méthodique et de respecter un certain nombre d'étapes :
1. Constater la panne ou le disfonctionnement.
2. Identifier à partir d'un schéma l'origine du problème.
3. Diagnostiquer les origines possibles de la panne en émettant des hypothèses.
4. Réparer l'équipement ou l'installation afin de remédier au problème.

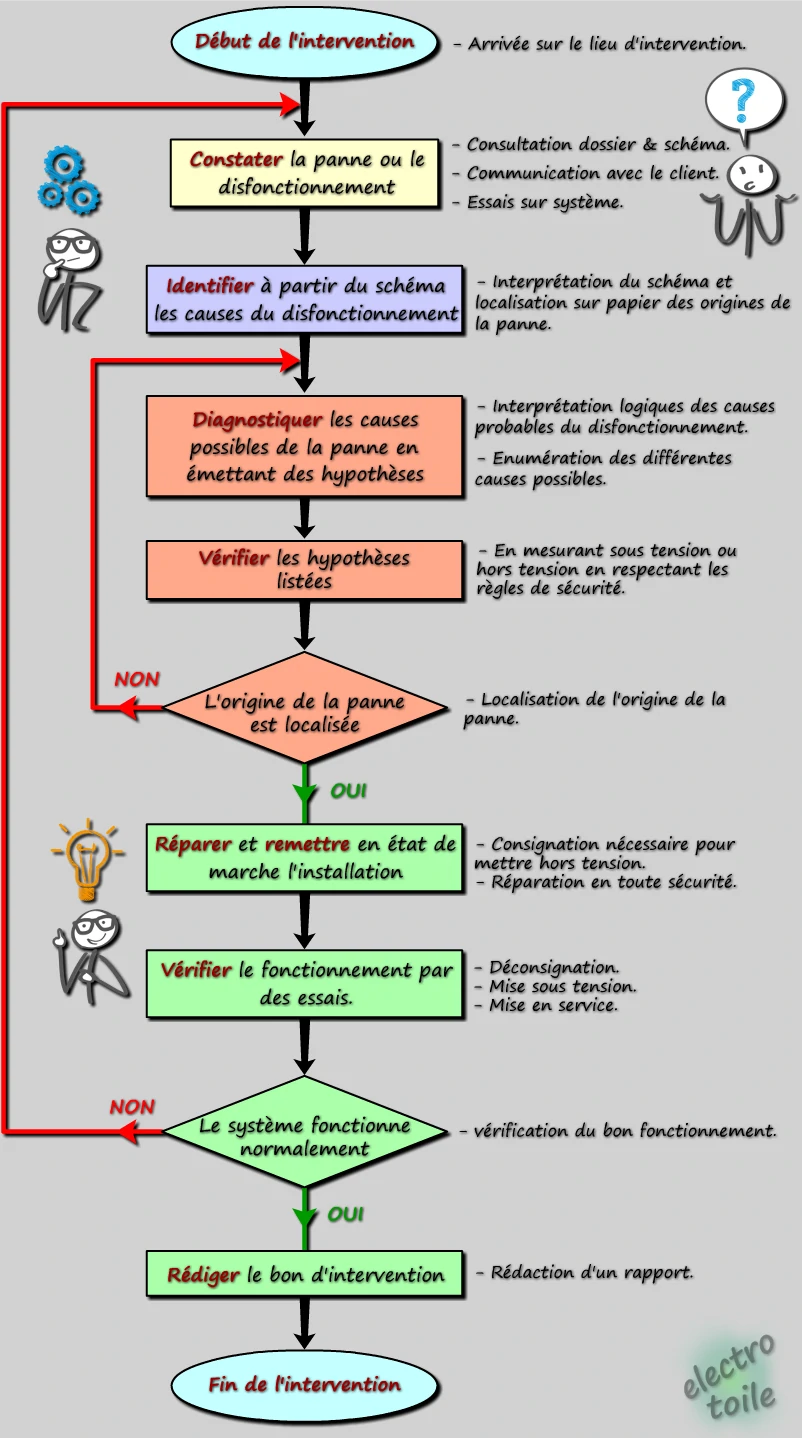

méthodologie pour faire une maintenance corrective

logo CA6115n 2. Dépannage au voltmètre :

    2.1. Préparation de l'intervention de dépannage :

préparation du dépannage fiche de route Si le client se situe sur un site éloigné, il faut préparer sa feuille de route (lieu de chantier, distance, temps pour y accéder).

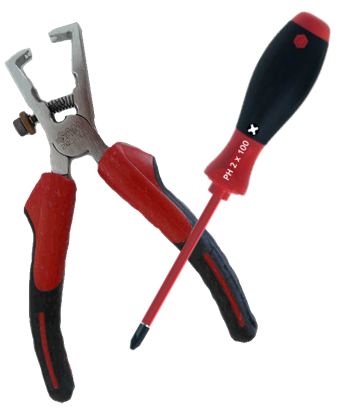

préparation du dépannage des outils En fonction des éléments en votre connaissance sur la panne, il faut veiller à avoir à votre disposition les outils et le matériel électrique nécessaire au dépannage.

préparation du dépannage constatation Il faut écouter attentivement les commentaires du clients sur le problème. Si aucun déclenchement de disjoncteur n'est intervenu, il est bon de tester le fonctionnement du système à dépanner. Il faut réaliser les essais complets du fonctionnement et regrouper vos constatations avec la description du client.

• Durant les mesures vu qu’il y aura voisinage avec une tension dangereuse, il faut préparer EPI (Gants isolants et casque avec écran facial intégral).
Aménager la zone d’intervention avant l’ouverture de l’armoire ou du coffret, l’intervenant doit rester dans la zone réservée aux électriciens.
S’il doit se déplacer, il doit prendre les précautions nécessaires pour annoncer son intervention (pancarte, ruban, chaîne)..
Identifier les risques encourus (électrisation, chute d’objet, projection de matière solide ou liquide ou la mauvaise utilisation d’outils dangereux…) avant d’intervenir afin d'éviter tout accident.




    2.2. Intervention :

• L'analyse des risques met en évidence la présence d'un voisinage avec la tension, il faut vérifier puis s'équiper avec les EPI.

Calibrer l’appareil de mesure (voltmètre) en adéquation avec les caractéristiques de la grandeur à mesurer :
    - Si réseau triphasé 400V~ ou AC alors calibre supérieur à 400V alternatif.
    - Si réseau monophasé 230V~ ou AC alors calibre supérieur à 230V alternatif.
    - Si commande en 24V~ ou AC alors calibre supérieur à 24V alternatif.
    - Si commande en 24V= ou DC alors calibre supérieur à 24V continu.

• Avant de mesurer sur l’ouvrage, il faut contrôler le bon fonctionnement du mesureur en le raccordant sur une source d’énergie en état de fonctionnement.

• Enfin, il faut mesurer sur l’ouvrage puis interpréter la mesure relevée sur le circuit en fonction de la valeur attendue. Le résultat est conforme ou non au résultat attendu.




logo CA6115n 3. Principe :

    3.1. Interprétation des mesures au voltmètre :

Sur les exemples ci-dessous, les montages sont en bon état de marche, les valeurs attendues pour les voltmètres V1, V2 et V3 en fonction de l’état du bouton poussoir sont :

Sur un circuit alimenté en courant alternatif (AC) :

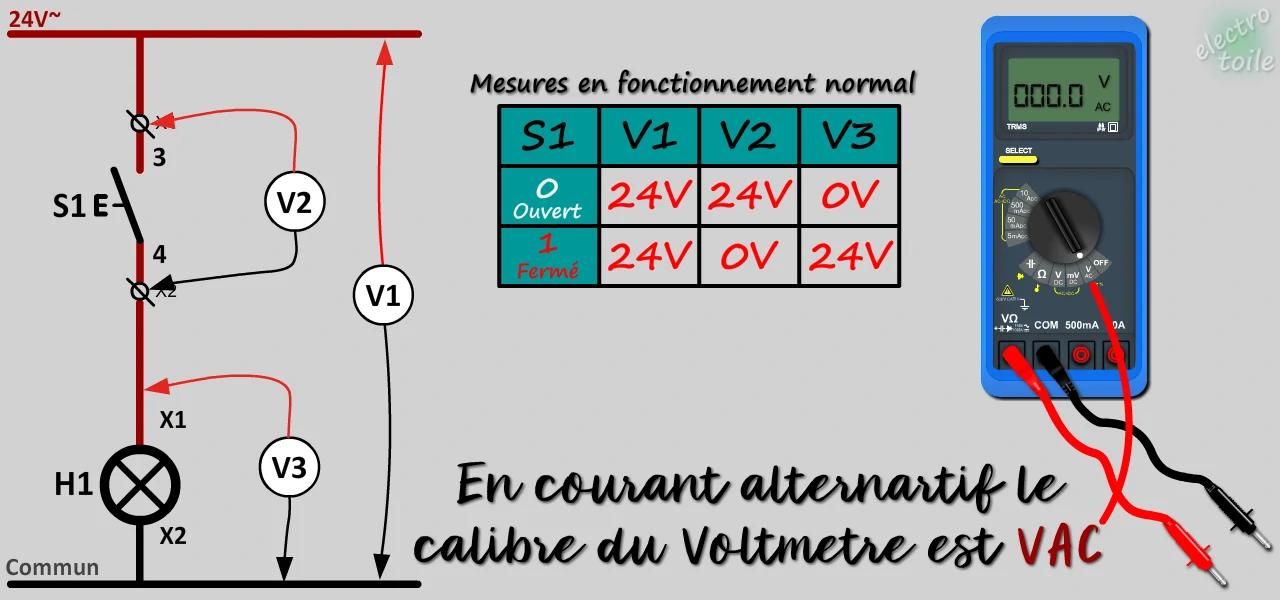

utilisation d'un voltmètre pour faire les mesures électriques lors de la maintenance
Maintenance au voltmètre en courant alternatif


Sur un circuit alimenté en courant continu (DC) :

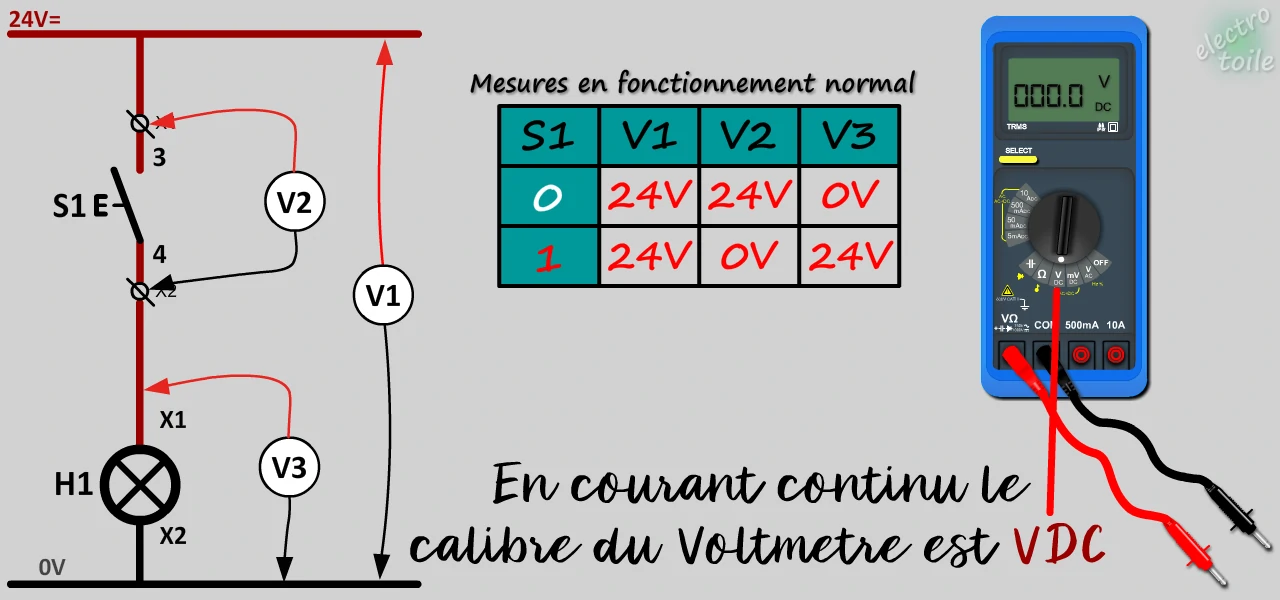

utilisation d'un voltmètre pour faire les mesures électriques lors de la maintenance
Maintenance au voltmètre en courant continu


    3.2. Méthode avec un point fixe commun :

Il faut positionner une pointe de touche sur un potentiel fixe qui est généralement le commun des bobines ou voyant et à déplacer la deuxième pointe touche sur l’autre potentiel du circuit.
Pour trouver la partie défectueuse, il faut procéder par étape.
Les mesures se font dans un 1er temps dans l’armoire principale en prenant le 2ème potentiel mobile sur les bornes de l’appareillage et des borniers.

        Interpréter les mesures :

       • Une mesure entre le commun et la borne X1 (fil 20) donne 24V~.
       • Une autre mesure entre le commun et la borne X2 (fil 22) donne 0V.

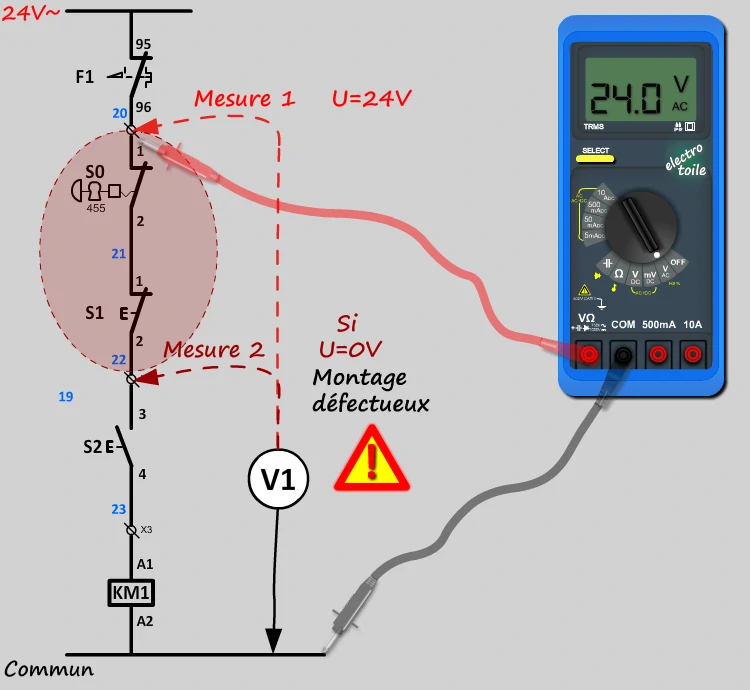

Maintenance au voltmètre avec un point fixe
Mesure au voltmètre avec un point fixe


        Diagnostic :

La partie du circuit entre ces 2 bornes est coupée.
Cela peut être les conducteurs 20, 21, 22 ou alors l'arrêt d'urgence S0 ou le bouton arrêt S1.

    3.3. Méthode sans point fixe :

Elle consiste à relever la différence de potentiel sur la même partie du schéma et vérifier si la mesure est correcte puis déplacer les 2 pointes de touches.

        Reprenons l'exemple précédent :

L'origine du défaut est toujours indéterminée, cela peut être les conducteurs 20, 21, 22 ou alors l'arrêt d'urgence S0 ou le bouton arrêt S1.

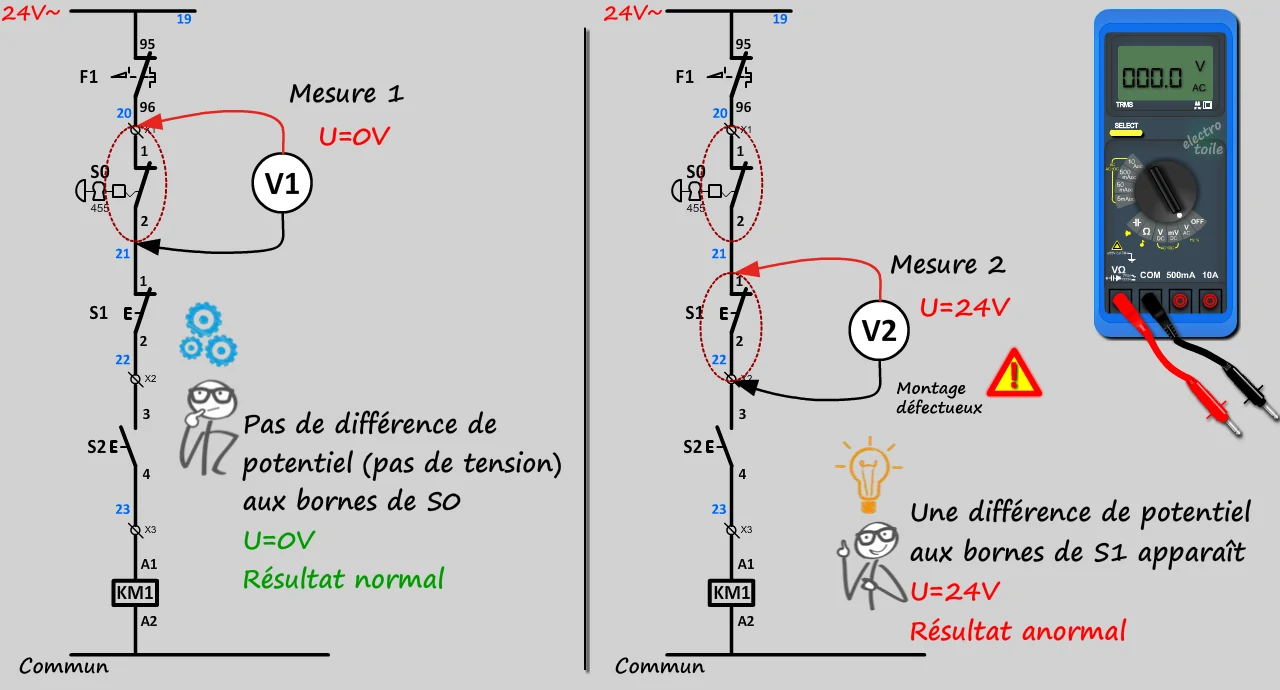

Identification panne au volmètre
L'interprétation des mesures électriques permet de localiser la panne


        Diagnostic :

La présence d’une tension (24V) signifie une ouverture du circuit, une coupure entre les points de mesure du voltmètre.
Cette coupure peut avoir pour origine, un contact défectueux ou bien un fil coupé.
Il y a coupure entre les conducteurs 21 et 22.
       • Un des conducteurs 21 ou 22 est coupé.
       • Le contact du bouton poussoir S1 est défectueux.



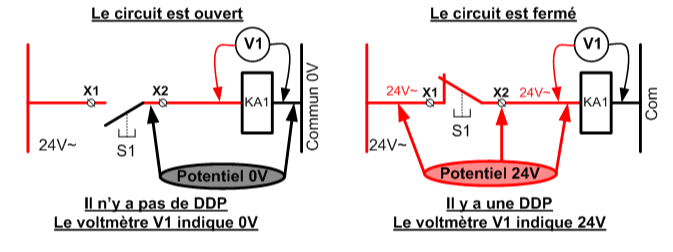

Maintenance au voltmètre


Raccordement virtuel des appareils de mesure sur un schéma électrique interactif


4. Test / QCM | Validation des connaissances :


5. Sujets de Travaux Pratiques :

BAC PRO MELEC Sujet MELEC :

activité bac pro MELEC sur la maintenance électrique

Activité pratique de maintenance électrique sur une installation électrique domestique.

Dépannage d'une installation électrique domestique.

BAC PRO ELEEC Sujet ELEEC :

L'élève doit réaliser la maintenance corrective, préventive et systémique d'une perceuse industrielle à colonne.

A la fin il doit établir un rapport de maintenance et compléter l'historique machine.
