Comment rechercher un défaut d'isolement ?


photo de l'auteur de l'article du blog electrotoile.eu Steed - Publié le 29/05/2024

comment rechercher un défaut d'isolement ?

Plongeons au cœur de votre installation électrique pour comprendre le rôle crucial du dispositif différentiel dans votre tableau électrique et comment rechercher et détecter un défaut d'isolement sur une prise de courant ⚡️ Découvrez comment cet appareil nous protège dans nos logements contre les risques électriques en coupant instantanément le courant en cas de fuite vers la terre. Dans une vidéo, je vous montre, pas à pas, comment utiliser un contrôleur d'installation pour localiser et diagnostiquer un défaut d'isolement. À travers un exemple concret, je vous explique comment un simple ver de terre peut causer des problèmes sur un de vos circuits électriques et comment y remédier efficacement.



La recherche du défaut d'isolement en vidéo

Dans la vidéo ci-dessous, je présente un cas concret que j'ai rencontré sur un circuit de prise de courant. Suite au déclenchement du différentiel dans mon tableau électrique, je vous explique en images les étapes permettant d'identifier qu'il s'agit d'un défaut d'isolement, comment rechercher ce défaut dans votre installation électrique et comment j'ai solutionné mon problème.



À quoi sert l'interrupteur différentiel ?

Le dispositif différentiel ou interrupteur différentiel est un module obligatoire dans le tableau électrique domestique permettant de protéger les personnes contre les défauts d'isolement ou les fuites à la terre. Il se déclenche automatiquement (s'ouvre) pour ouvrir le circuit électrique et supprimer le danger pour les personnes.

identification de l'interrupteur différentiel sur un tableau électrique

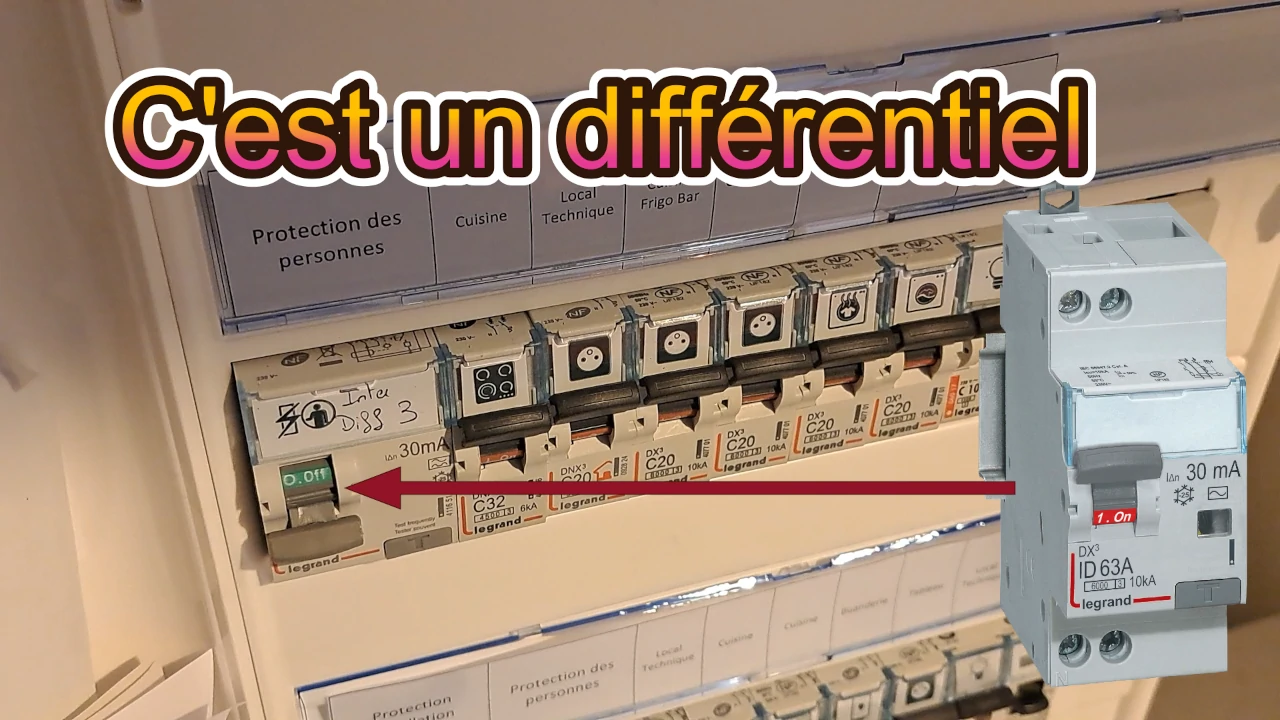

c'est un dispositif différentiel ou DDR ?

Le différentiel : la protection des personnes contre les défauts d'isolement

Qu'est-ce qu'un défaut d'isolement ?

Un défaut d'isolement se produit lorsqu'un conducteur actif (Phase ou Neutre) entre accidentellement en contact avec le conducteur vert/jaune (protection équipotentielle PE) ou avec la carcasse métallique d'un appareil. Cela crée un courant de fuite à la terre potentiellement dangereux pour toute personne venant en contact avec la zone du défaut.

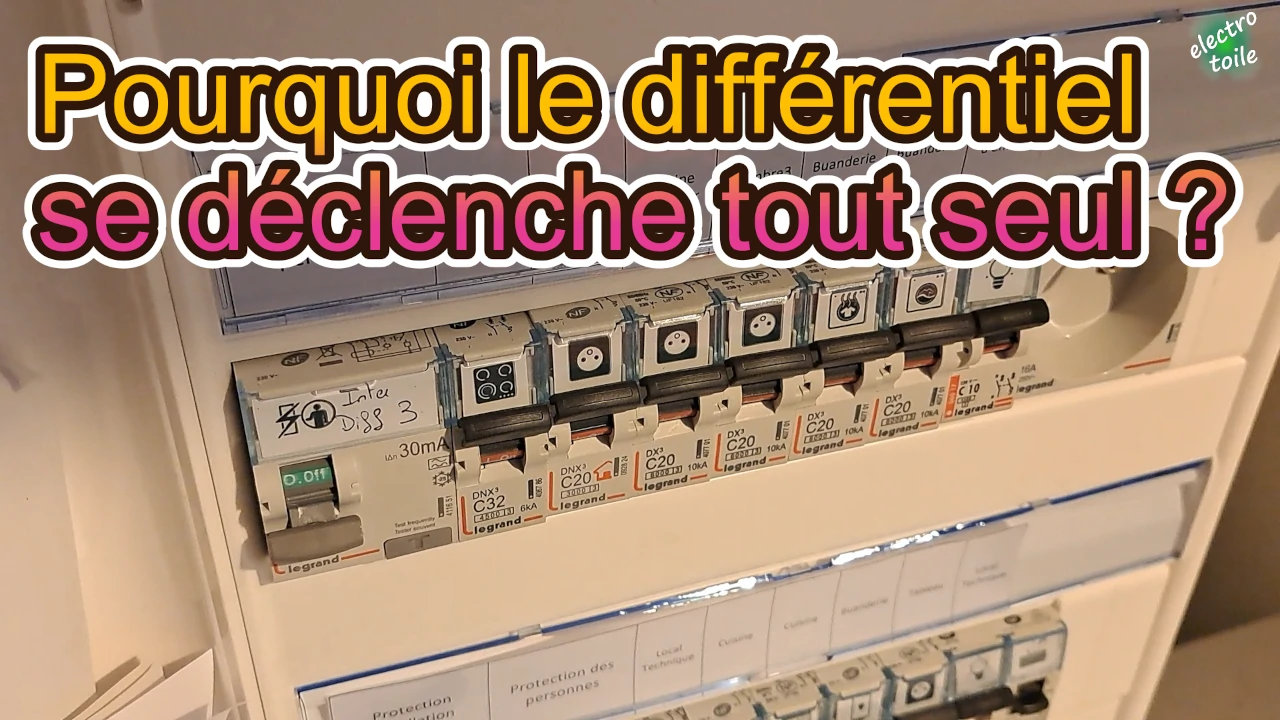

pourquoi le différentiel se déclenche tout seul ?

Ce défaut étant invisible et pouvant perdurer dans le temps, il est nécessaire d'ajouter dans le circuit un interrupteur différentiel permettant de détecter cette fuite de courant à la terre (différence de courant entre le courant entrant dans le différentiel et le courant sortant du différentiel).

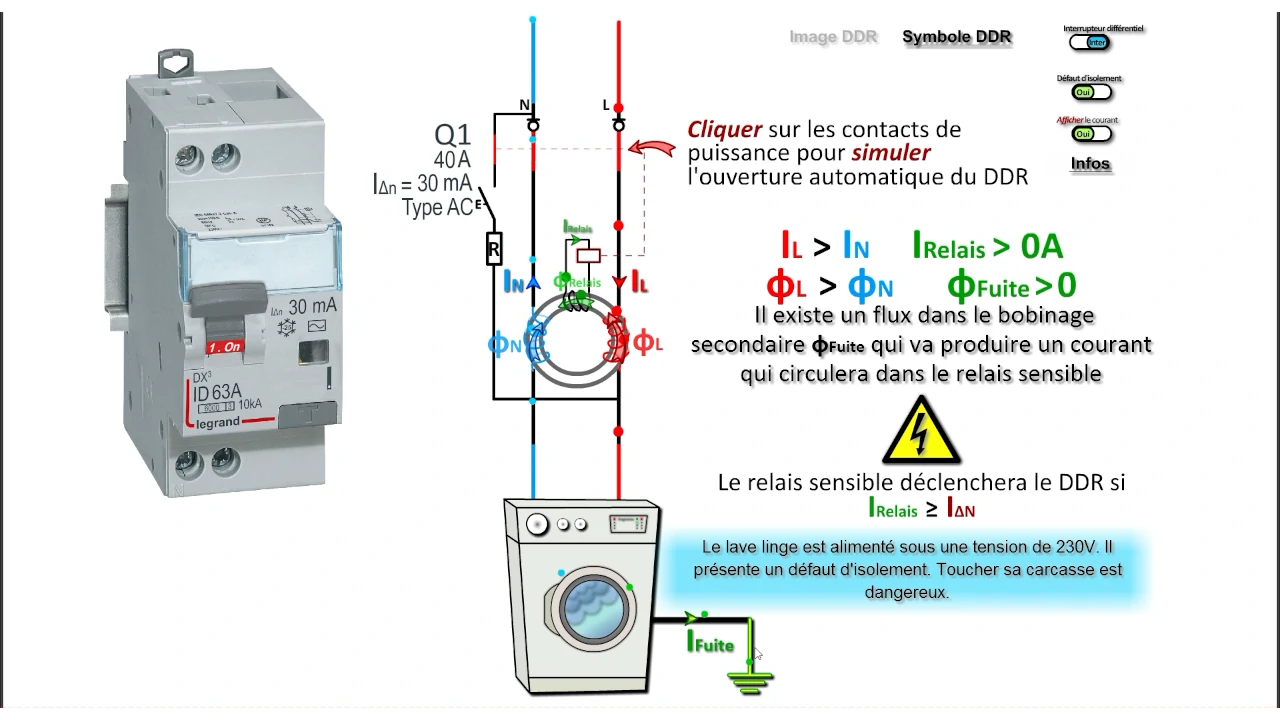

l'interrupteur différentiel détecte la fuite de courant à la terre et va s'ouvrir pour supprimer le défaut d'isolement

Le dispositif différentiel se charge de couper automatiquement le circuit en défaut afin de mettre en sécurité l'installation. L'utilisateur doit alors corriger le problème en débranchant l'appareil en défaut (s'il s'agit d'un défaut d'isolement matériel), réparer l'installation présentant le défaut d'isolement ou faire intervenir un électricien qui pourra solutionner le problème.

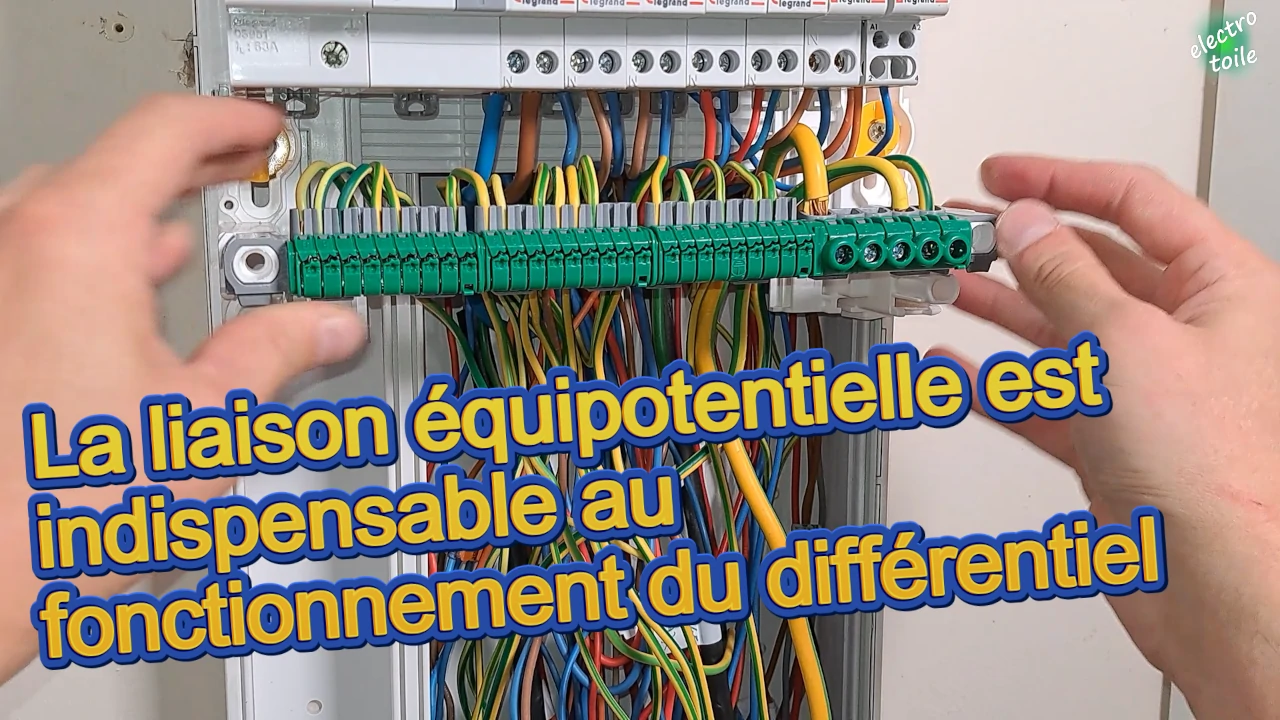

la protection équipotentielle est nécessaire avec le différentiel pour protéger des défauts d'isolement

La présence du seul différentiel n'assure pas la sécurité des personnes, il faut en complément un conducteur de protection vert/jaune qui va relier l'ensemble des appareils électriques à la prise de terre de l'installation. Ce conducteur permettra d'assurer le bon acheminement du courant de fuite afin de l'évacuer vers la terre. Ainsi, l'association PE (liaison équipotentielle) et dispositif différentiel permettront de protéger les personnes contre les défauts d'isolement.



Comment réparer un défaut d'isolement ?

La localisation du défaut d'isolement est donc détectée par le dispositif différentiel. L'objectif est donc de localiser ce défaut et de le supprimer afin de mettre en sécurité l'installation et permettre la remise en énergie du circuit électrique. La recherche du défaut d'isolement nécessite d'utiliser un mégohmmètre ou un contrôleur d'installation permettant d'injecter 500V en courant continu dans le circuit en défaut afin d'identifier la présence du problème.

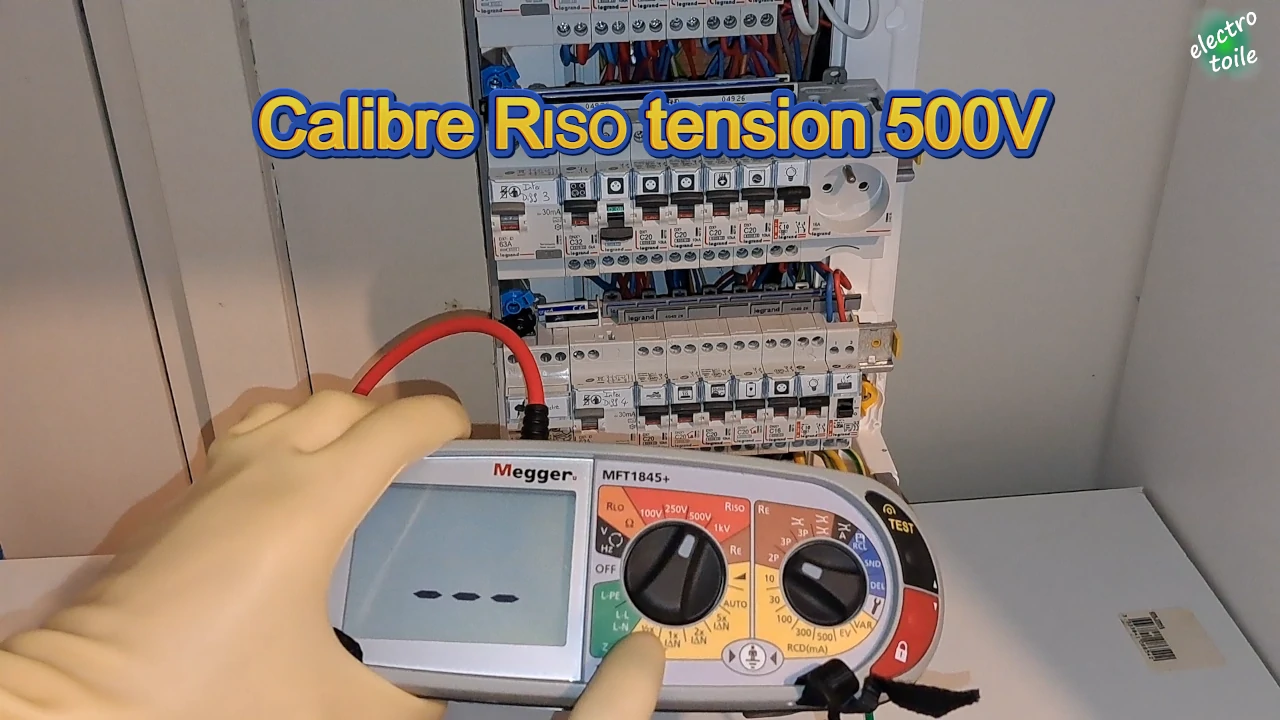

comment utiliser un contrôleur d'installation afin de détecter un défaut d'isolement ?

L'utilisation du mégohmmètre et l'injection de 500V nécessite de faire cette mesure hors tension et en débranchant l'ensemble des appareils connectés sur le circuit (lampe, appareil électrique, moteur, etc.). En effet, certains appareils sensibles pourraient ne pas supporter la tension de 500V DC.

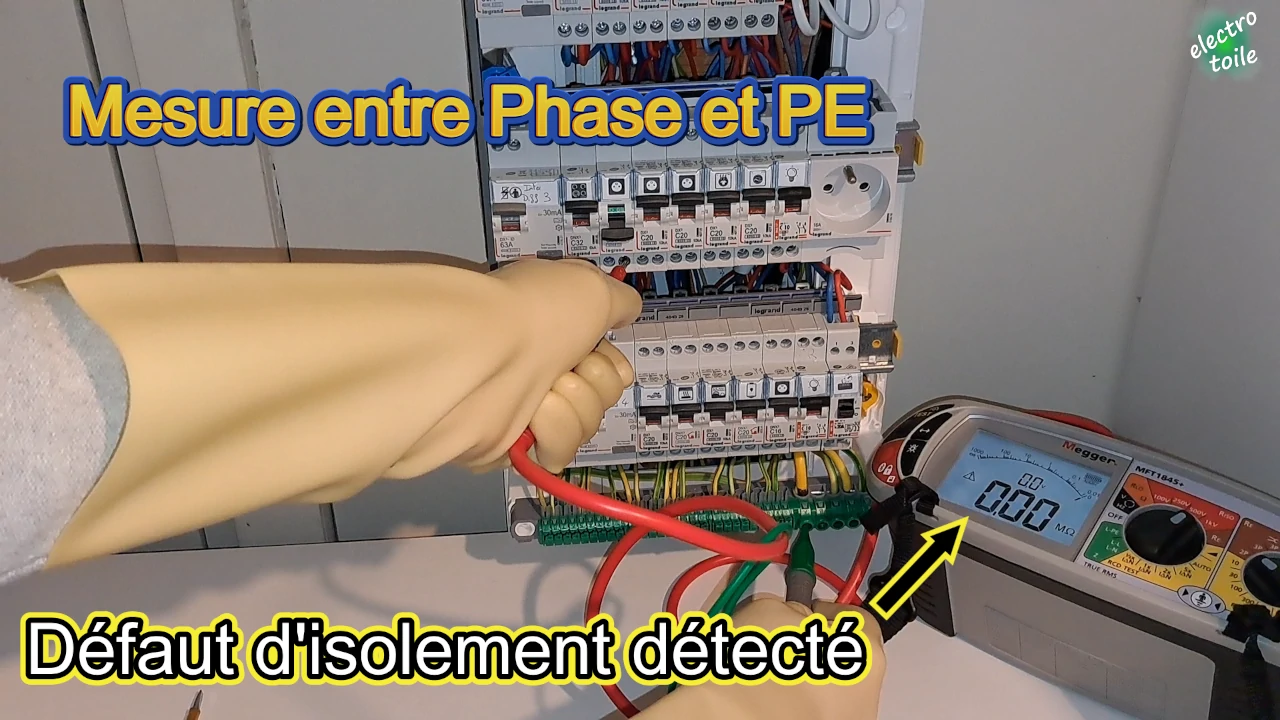

On réalise les mesures entre la Phase et la PE, puis entre le Neutre et la PE. Si la valeur mesurée avec le contrôleur d'installation est supérieure à 0,5MΩ sous 500V, alors l'isolement est correct, en dessous c'est qu'il y a un défaut d'isolement.

mesure de la résistance d'un ver de terre sur un circuit prise

Lorsque la partie du circuit en défaut est identifiée, il suffit de suivre la ligne afin de localiser où se situe le problème (boîte de dérivation, boîte d'appareillage, prise de courant, etc.).

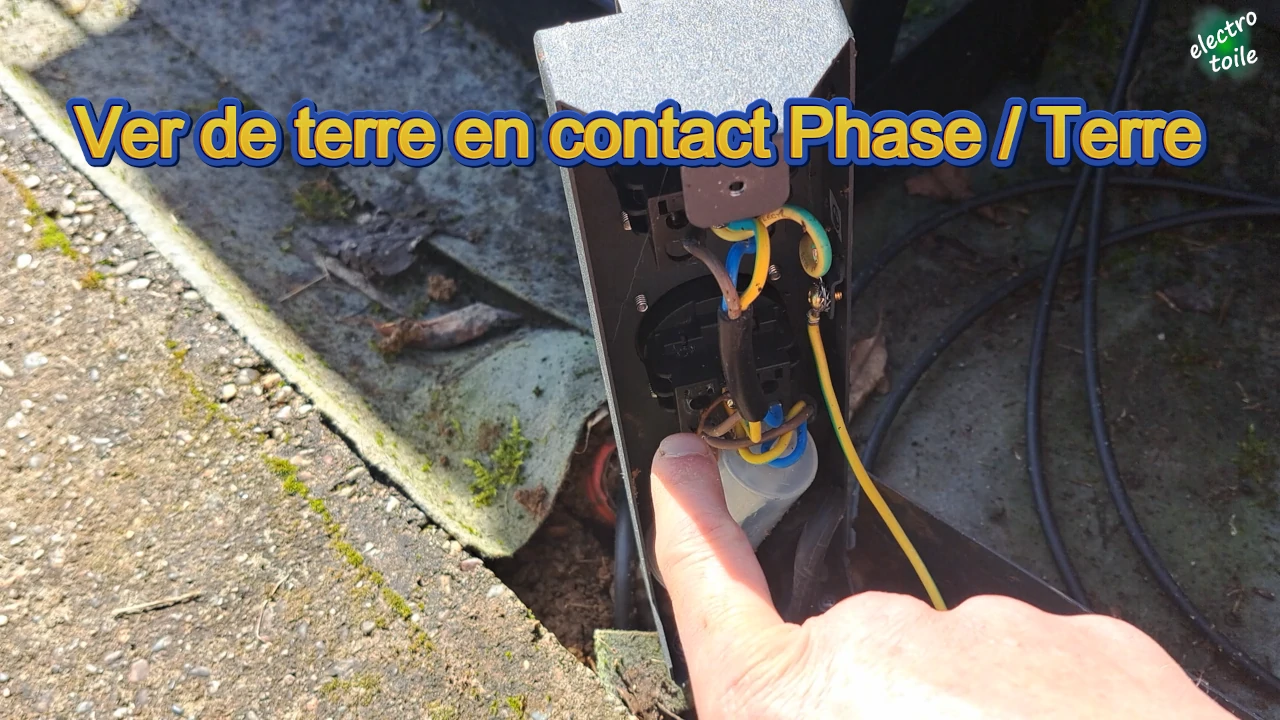

Dans la situation que j'expose dans la vidéo, la prise de courant extérieure n'étant pas bien étanche par le bas, un ver de terre est remonté en suivant le câble et s'est installé entre la Phase et le Neutre. Ce dernier a généré un défaut d'isolement Phase / Terre qui a été détecté par le différentiel.

identifier le défaut d'isolement sur une prise de courant

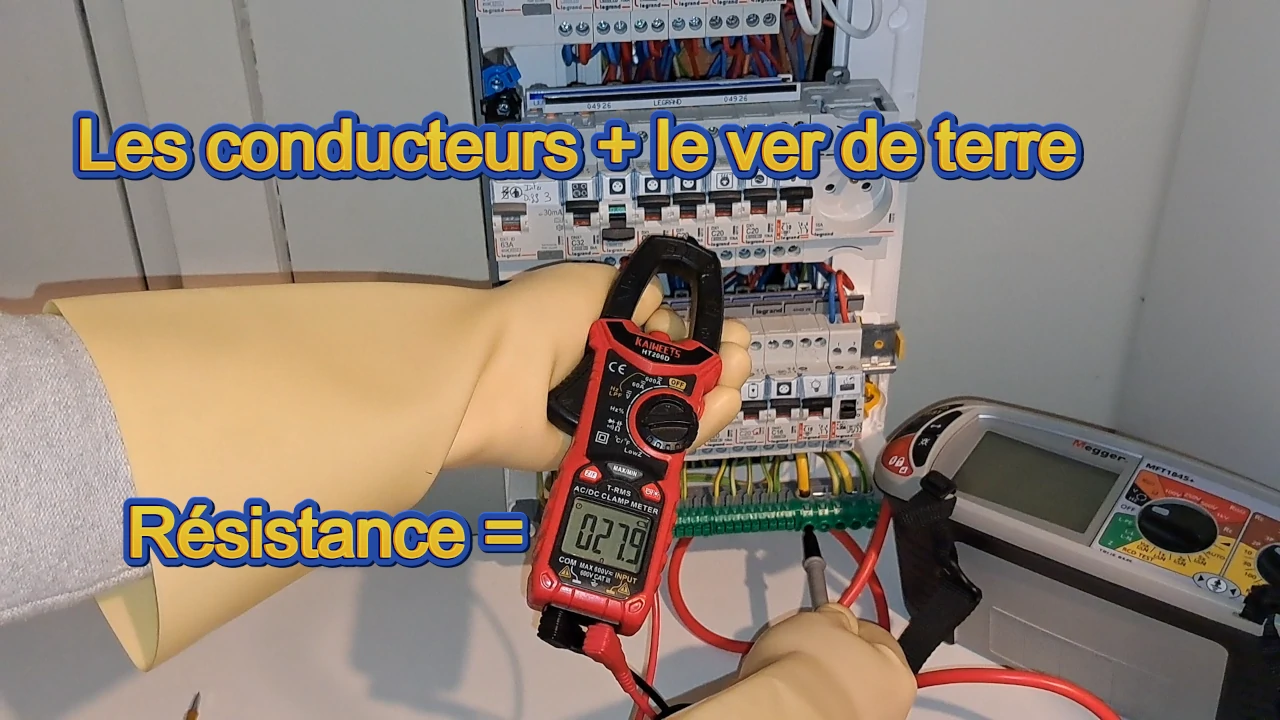

Lors d'une mesure à l'ohmmètre, la résistance entre Phase et PE (avec le ver de terre) était égale à 27,9Ω. Cette mesure permet de relever la résistance totale de la liaison, du conducteur de phase pour aller jusqu'à la prise plus le ver de terre placé en série et le retour du conducteur PE (vert/jaune).

mesure de la résistance d'un ver de terre sur un circuit prise

Conclusion

La recherche et la réparation d'un défaut d'isolement sont essentielles pour garantir la sécurité de votre installation électrique. En suivant les étapes détaillées dans cet article, vous pouvez diagnostiquer et résoudre ces problèmes efficacement. N'oubliez pas que le dispositif différentiel est votre premier allié contre les risques électriques. En cas de doute ou de difficulté, n'hésitez pas à faire appel à un professionnel pour vous assurer que votre installation est sécurisée et conforme aux normes en vigueur. Pour davantage d'informations sur la mesure de la résistance d'isolement et l'utilisation du mégohmmètre, consultez cet article.

Comment rechercher un défaut d'isolement ?

Comment réaliser la mesure de la résistance d'isolement ?
