Steed - Publié le 25/08/2025
Vous cherchez à comprendre le fonctionnement d’une caméra thermique infrarouge ? Dans cet article, nous allons découvrir ensemble le modèle Kaiweets KTI-200, ses réglages, son menu, et des utilisations concrètes, du bricolage à la prévention des risques d’incendie.
• À quoi sert une caméra thermique ?
• Présentation de la Kaiweets KTI-200
• Comment utiliser la caméra thermique KTI-200 ?
• Exemples d’utilisation de la KTI-200
• FAQ autour des caméras thermiques
• Conclusion
Une caméra thermique infrarouge permet de visualiser la chaleur émise par les objets. Chaque surface émet un rayonnement infrarouge proportionnel à sa température. La caméra capte ce rayonnement invisible et le transforme en une image en fausses couleurs. Ainsi, les zones chaudes apparaissent en rouge ou jaune, tandis que les zones froides ressortent en bleu ou violet (palettes de couleurs réglages en fonction des appareils).
Cette technologie est utile pour :
- Détecter des pertes de chaleur (déperditions) dans une maison (fenêtres, isolations, climatiseur).
- Vérifier la sécurité électrique en repérant des points chauds pouvant provoquer un incendie (surintensité de type surcharge provoquant une élévation anormale de la température).
- Analyser la température de moteurs, pompes, panneaux solaires, ou encore d’un four pour s'assurer que les températures soient correctes.
- Observer des phénomènes invisibles à l’œil nu, comme la présence des personnes la nuit grâce au dégagement de chaleur, ou la température de l’eau d’une piscine la nuit.
Retrouvez en vidéo le test d'une caméra thermique, les réglages possibles et l'utilisation en condition réelle dans plusieurs situations.
🎬 Au programme de la vidéo :
• 00:00 Découverte de la caméra thermique KTI-200 de Kaiweets
• 00:37 Constitution de la caméra thermique
• 01:13 Allumage de la caméra thermique
• 01:19 Les informations affichées à l'écran
• 02:05 Les palettes de couleurs
• 02:17 Le livret utilisateur
• 01:42 Le menu de configuration
• 04:05 Le transfert des images sur un ordinateur
• 04:28 L'utilisation de la caméra thermique KTI-200
• 07:54 Conclusion et vos questions
La KTI-200 est une caméra thermique compacte et robuste (indice de protection IP54). Elle dispose d’un écran couleur LCD de 2,4 pouces et d’une résolution de 240×240 pixels, offrant une visualisation claire et fluide grâce à un taux de rafraîchissement de 25 Hz.
👍 Parmi ses points forts :
- Plage de mesure de -20 °C à +550 °C.
- 15 palettes de couleurs pour adapter l’affichage selon vos convenances.
- 11 valeurs d’émissivité prédéfinies + réglage manuel.
- Pointeur laser intégré pour cibler précisément.
- Jusqu’à 30 000 images stockées en mémoire interne (images au format .BMP environ 113ko).
- Autonomie de 7 heures avec recharge micro-USB en 3 h.

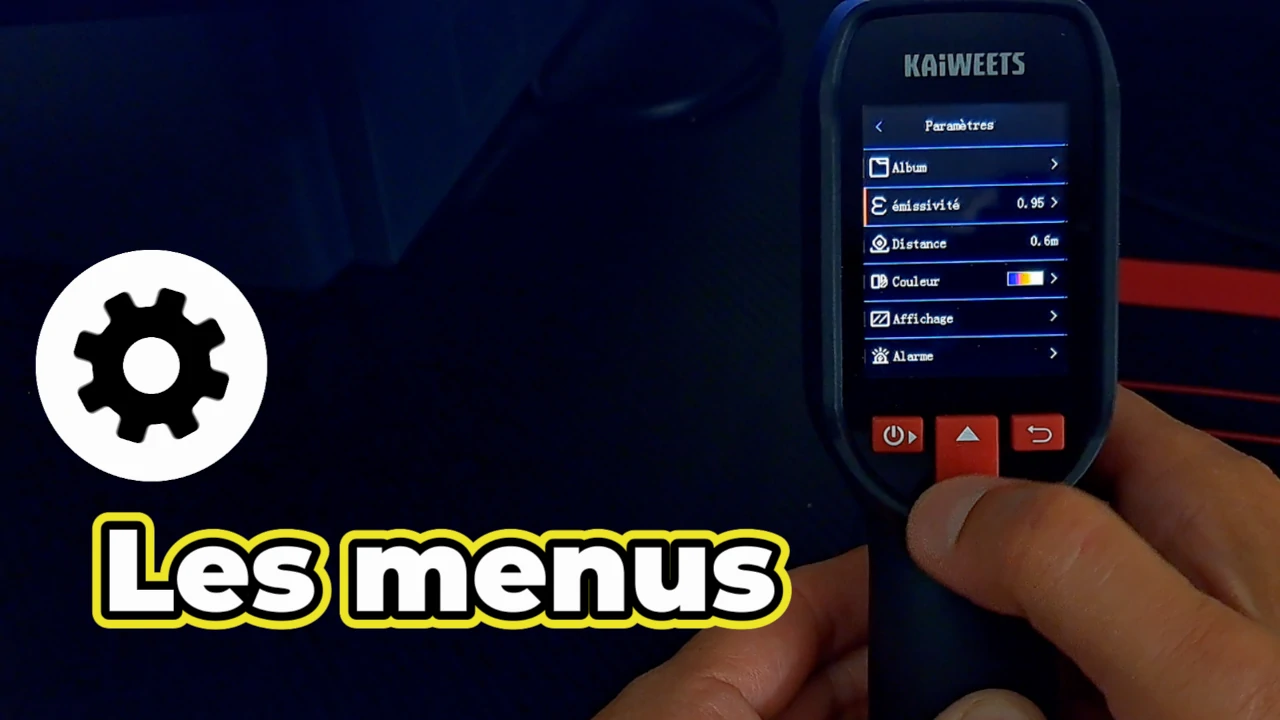

L’utilisation est simple : il suffit d’appuyer sur la gâchette pour capturer une image thermique. Le menu de configuration, disponible en français, permet de :
- Changer la langue et la palette de couleurs.
- Ajuster l’émissivité selon le matériau mesuré (métal, bois, plastique…).
- Activer/désactiver le pointeur laser.
- Parcourir la galerie des images enregistrées.
Le transfert des images est possible en branchant la caméra à un ordinateur via le port micro-USB. Les fichiers sont sauvegardés au format .BMP, faciles à partager ou à analyser.

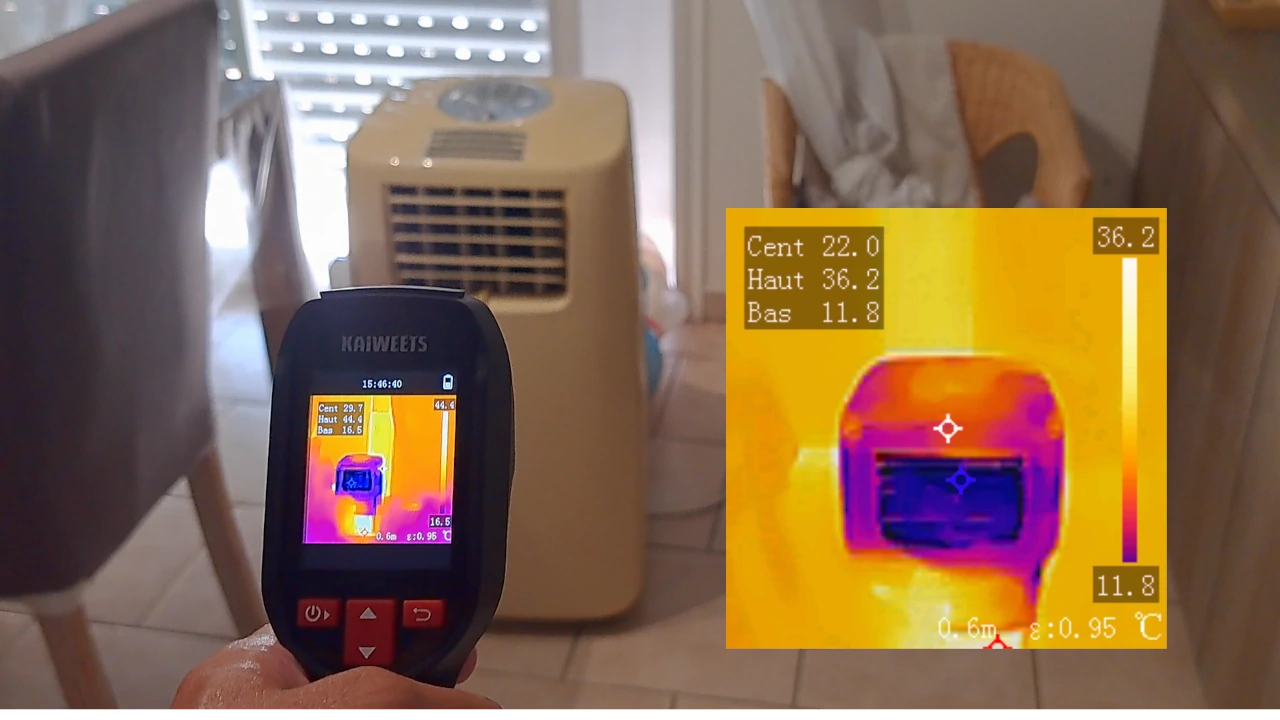

• La caméra permet de vérifier l’efficacité d’un climatiseur portable, d’isoler un conduit, ou encore de
constater la différence de température entre l'intérieur et l'extérieur.

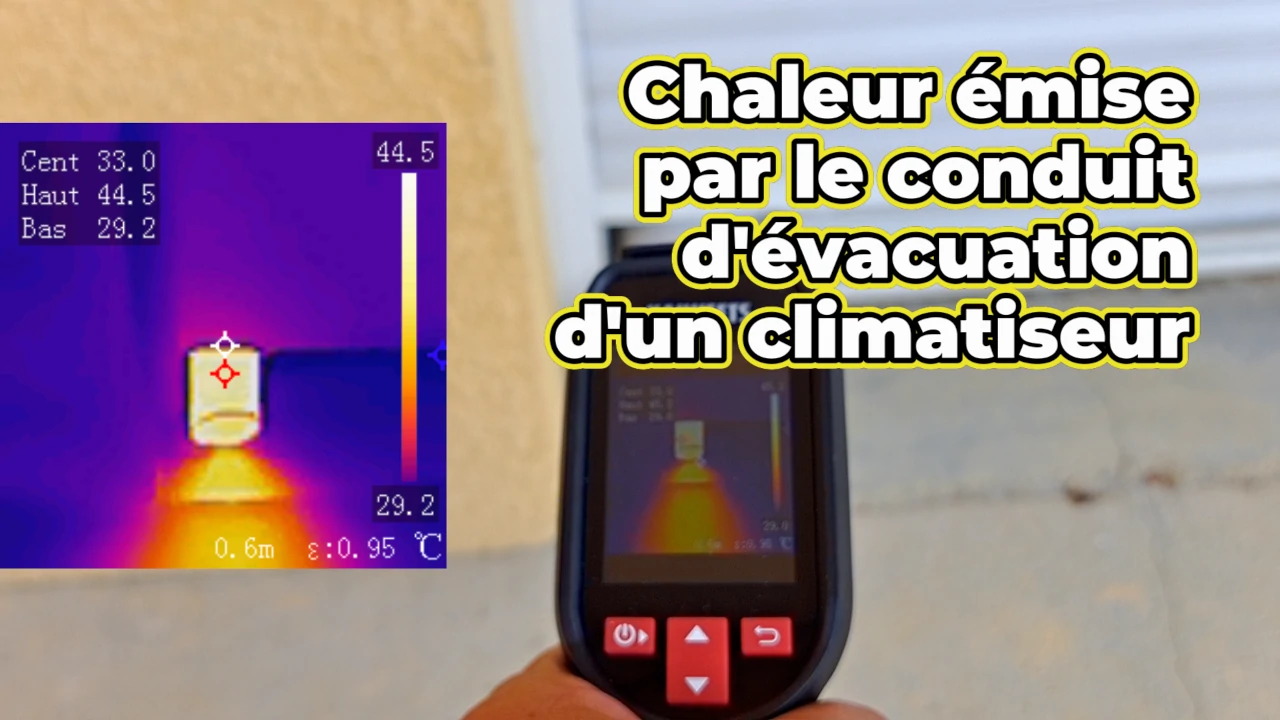

L'imagerie thermique met en évidence les points chauds (conduit d'évacuation, sortie du tuyau) et ainsi de prendre conscience de l'importance d'utiliser un tuyau isolé
pour améliorer l'efficacité du climatiseur portable.

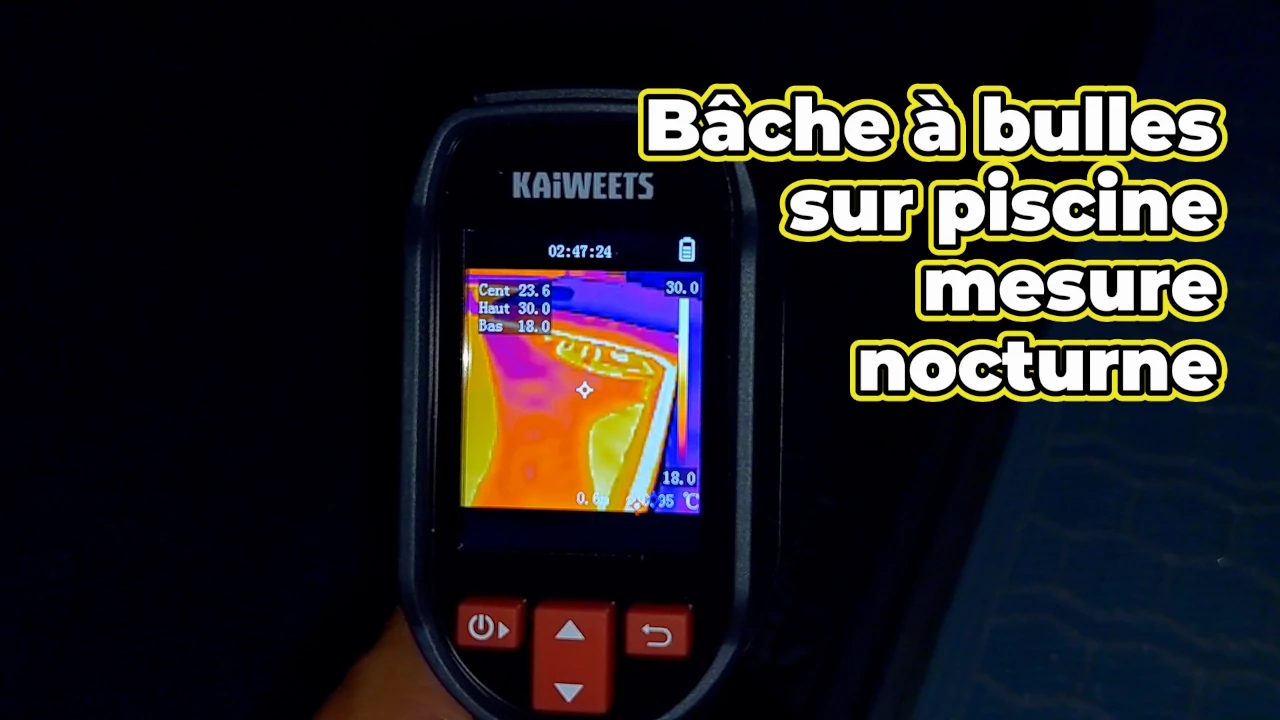

• Sur une piscine protégée par une bâche à bulles, la caméra thermique met en évidence l'efficacité de la bâche quant au refroidissement de l'eau. La bâche à bulles a un effet positif sur les déperditions de chaleur et aide à maintenir la température de l'eau.

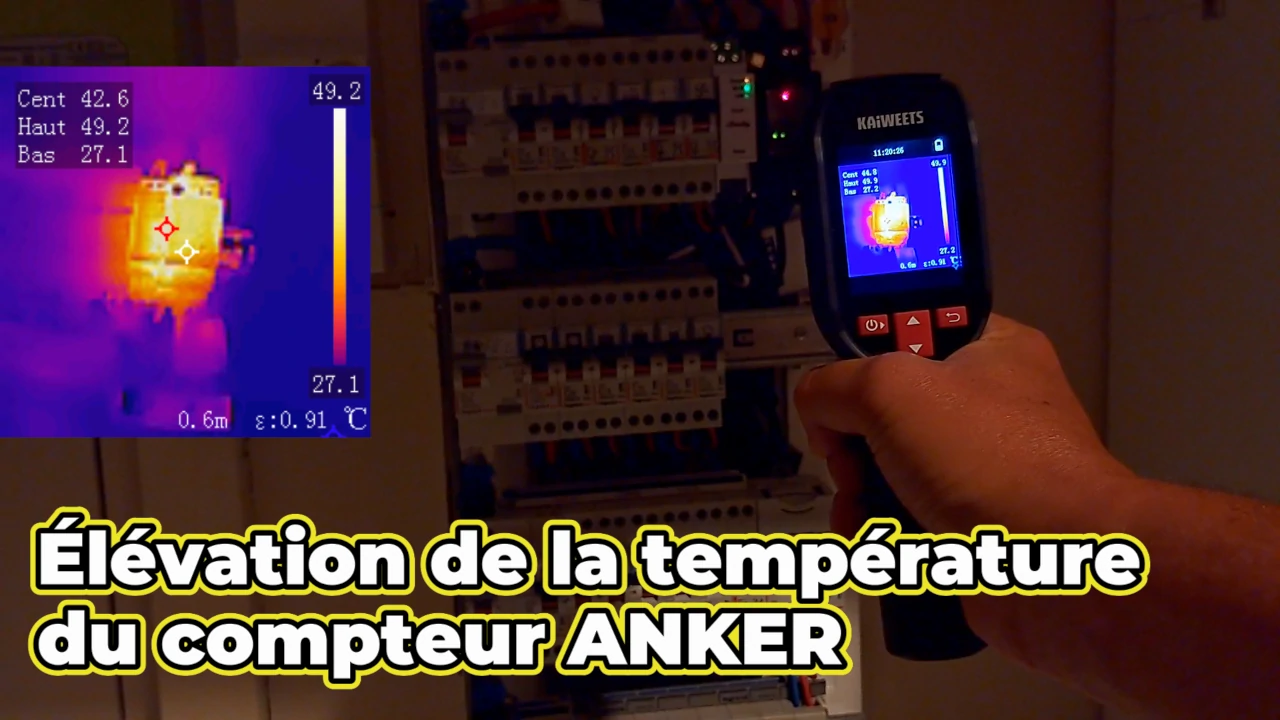

• En ouvrant un tableau électrique, la caméra révèle immédiatement les zones en surchauffe,
réduisant les risques d’incendie. Un mauvais serrage sur une vis de bornier peut provoquer une surcharge, l'apparition d'un point chaud pourrait à long terme provoquer un incendie. Si la température dépasse 40°C, elle est à surveiller car anormale.
De même, elle aide à surveiller le bon fonctionnement d’une pompe ou d’un moteur.

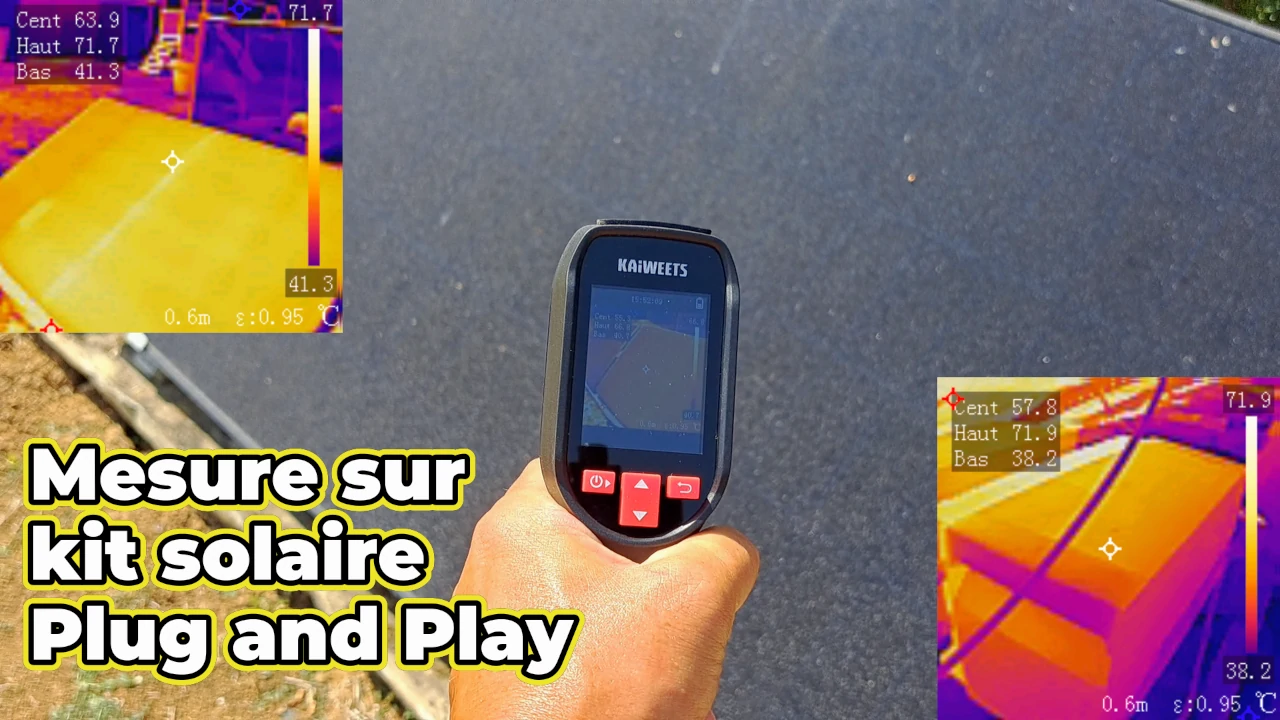

• Sur une installation photovoltaïque Plug and Play, on peut facilement contrôler la température du panneau photovoltaïque, du micro-onduleur ou d'une batterie solaire. On s'assure ainsi que la température est convenable. Pour rappel, outre le risque d'incendie, les fortes chaleurs sur le panneau solaire ou le micro-onduleur réduiront les performances de production ou de conversion.

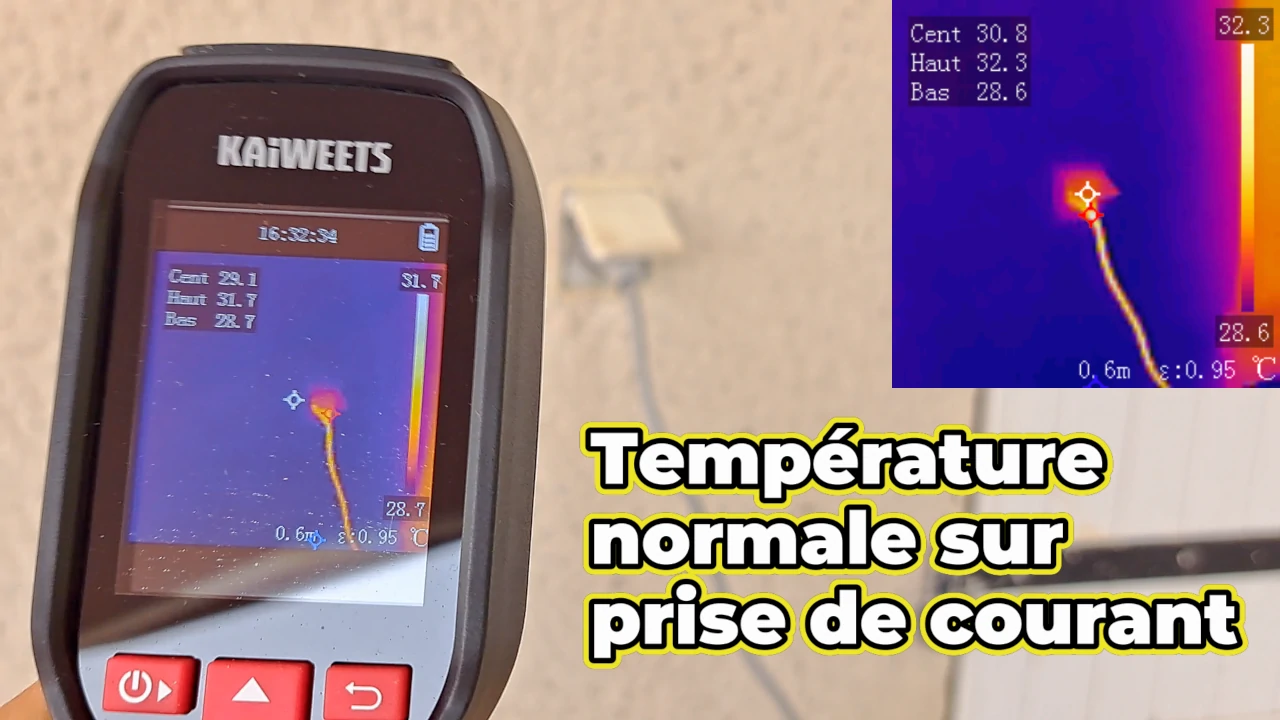

• Sur la prise de courant à laquelle est relié le panneau solaire, on constate de l'échauffement du câble ou de la fiche secteur. Pour rappel, il est conseillé d'utiliser un circuit prise de courant dédié sur les stations solaires plug and play. Au-delà de 40°C l'échauffement sera anormal sur la prise ou le câble.

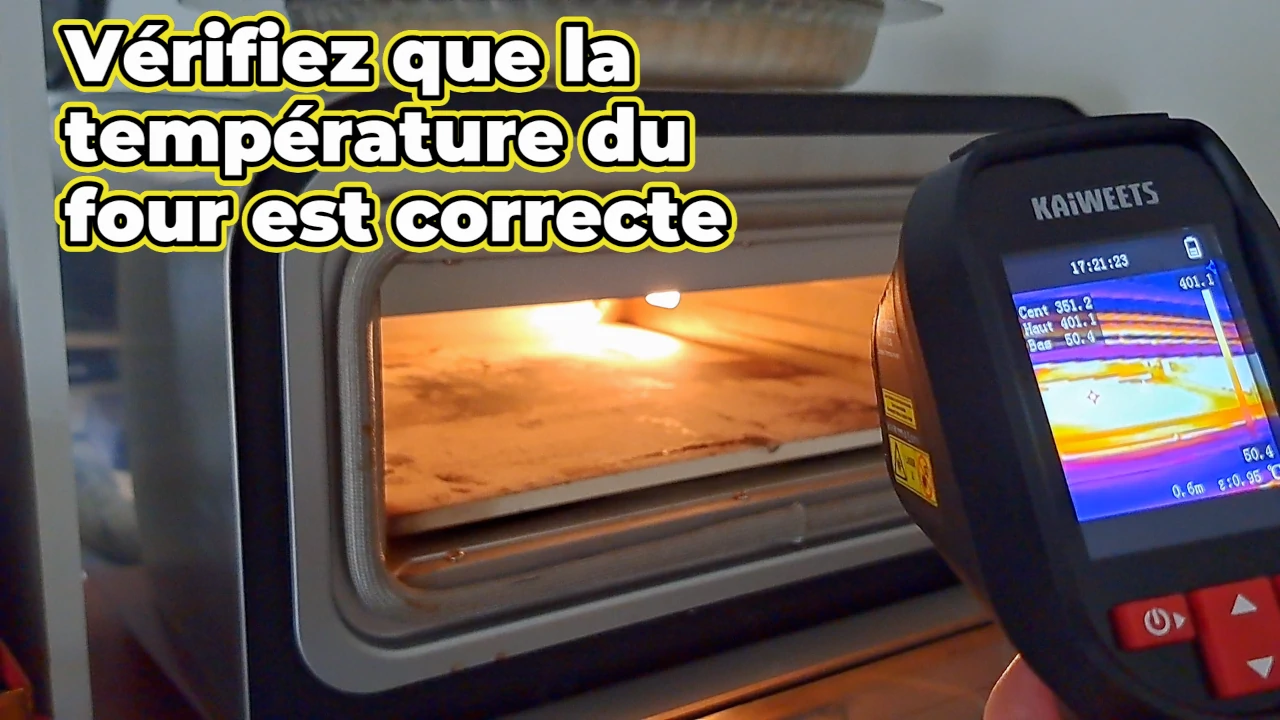

Que ce soit pour contrôler la chaleur intérieure d'un four à pizza à 450 °C ou vérifier la température intérieure d'un réfrigérateur ou congélateur, la caméra offre une visualisation immédiate et précise.
Elle sert à visualiser la chaleur, détecter des fuites énergétiques, assurer la sécurité électrique, ou encore observer des phénomènes invisibles.
Elle capte le rayonnement infrarouge émis par les objets et le convertit en une image colorisée représentant les températures relatives.
Oui, son menu simple, ses réglages automatiques et ses options pédagogiques en font un excellent choix pour découvrir la thermographie sans connaissances techniques avancées.
Si vous cherchez une caméra thermique simple, robuste et efficace, la KTI-200 est une excellente porte d’entrée dans le monde de la thermographie que ce soit pour de simple contrôle de température sur bâtiment ou pour vous assurer davantage de tranquilité sur votre installation électrique.
