Découverte du système de stockage résidentiel HiBattery 4020 X de Hoymiles, une batterie domestique plug and play de 4020 Wh de capacité intégrant un onduleur bidirectionnel AC de 2500 W.
• À quoi sert une batterie domestique Plug and Play ?
• Caractéristiques techniques de la HiBattery 4020 Hoymiles
• Utilisation de la batterie Hoymiles 4020
À quoi sert une batterie domestique Plug and Play ?
Une batterie domestique permet de récupérer la production solaire excédentaire et la stocker pour un usage ultérieur, quand la production photovoltaïque sera nulle ou lorsque la consommation augmentera. L'intérêt est donc de pouvoir profiter de l'énergie solaire produite à tout moment la journée, même lorsque le soleil sera absent. Pour profiter d'un stockage intelligent, cela nécessite l'intégration, dans le tableau électrique, d'un compteur communicant (WiFi) qui suit en temps réel le flux d'énergie en entrée / sortie du logement. Il mesure en temps réel la puissance et détermine si la production solaire est excédentaire par rapport à la consommation.
- Recharge solaire : lorsque la puissance solaire produite est supérieure à la consommation du logement, on stocke tout ou partie de la production dans la batterie.
- Décharge : lorsque la consommation dépasse la production solaire, la batterie se décharge afin de compenser la consommation, pour au final avoir une consommation nulle.
Ainsi, on limite les renvois inutiles de puissance sur le réseau, on stocke le nécessaire dans la batterie, et elle se décharge au besoin quand la consommation le nécessite. Objectif : consommation nulle, aucun excédent solaire sur le réseau.
Le modèle HiBattery 4020 de la marque Hoymiles est une batterie Plug & Play, qui se branche simplement sur une prise secteur du logement (prise dédiée fortement recommandée, c'est à dire, une seule prise par disjoncteur servant uniquement pour la batterie). On utilise des conducteurs de 2,5 mm² et un disjoncteur de calibre 16A ou 20A.
L'intégration de la batterie est donc transparente, aucun travaux n'est nécessaire, d'un point de vue de la norme NF C 15-100, c'est un appareil mobile puisqu'il se branche sur le réseau via une prise secteur (2P+T).
Découvrons en détails, les caractéristiques de la batterie 4020 X.
Caractéristiques techniques de la HiBattery 4020 X Hoymiles

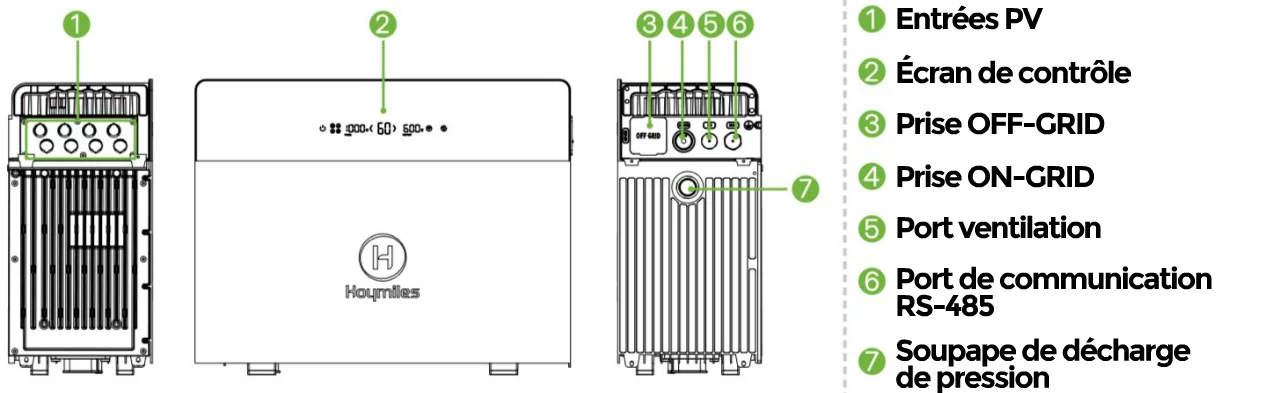

La batterie Hoymiles 4020 X, intègre une capacité de 4020 Wh (4,02 kWh) extensible jusqu'à 16 kWh en ajoutant des modules supplémentaires, son intérêt principal est qu'elle est prête à brancher (aucun travaux nécessaire).
Son autre particularité, elle intègre 4 MPPT (×4 entrées solaires), permettant d'y raccorder jusqu'à 4 kW de panneaux photovoltaïques. Son onduleur bidirectionnel AC en interne permet de recevoir ou renvoyer jusqu'à 2500 W depuis ou sur le réseau électrique.
Hoymiles propose 2 versions de sa batterie domestique, la 4020 X intégrant 4 régulateurs solaires et la 4020 AC sans régulateur solaire.
Données techniques
| Caractéristiques batterie | |
|---|---|
| Batterie LiFePO4 | Capacité 4020 Wh ou 314 Ah |
| Nombre de cycle charge / décharge |
8000 à 70% de capacité |
| Tension nominale batterie | 12,8 V DC |
| Puissance charge ou décharge maximale | 2000 W |

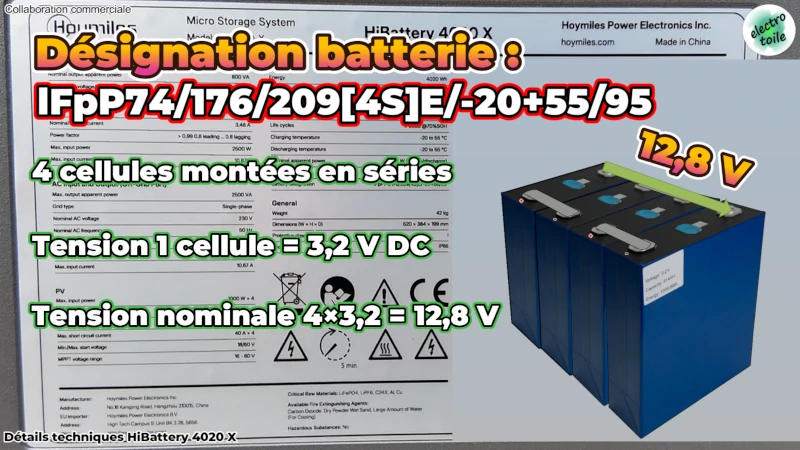

La HiBattery 4020 X intègre 4 cellules de désignation lFpP74/176/209[4S]E/-20+55/95 :
- lFp : Lithium Fer Phosphate
- P : Forme prismatique (rectangulaire)
- 74/176/209 : Dimensions 74 × 176 × 209 mm
- [4S] : 4 cellules branchées en séries
- E : Destinée à une application énergie
- -20+55 : utilisable entre −20 °C et +55 °C
La batterie LiFePO4 4S prismatique, ce format permet d'obtenir une batterie compacte de 12,8 V de tension nominale avec une bonne capacité, un nombre réduit de cellules (4 seulement) et une longue durée de vie. La capacité disponible est égale à 12,8V x 314 Ah = 4019,2Wh soit 4020Wh.
![Hoymiles HB-4020-X désignation batterie lFpP74/176/209[4S]E/-20+55/95](img/hoymiles/designation-hibattery-hoymiles-4020-x.webp)
Dans le tableau ci-dessous, retrouvez les informations concernant les entrées solaires de la batterie HiBattery 4020 X.
| Entrées solaires | |
|---|---|
| Nombre d'entrées | 4 |
| Nombre de MPPT | 4 |
| Nombre maximum de panneaux | 4 |
| Puissance d'entrée maximale | 4 × 1000 W |
| Tension d'entrée maximale | 60 V DC |
| Courant d'entrée maximal | 4 × 32 A DC |
| Courant de court-circuit maximal | 4 × 40 A DC |
| Tension de démarrage / maximal | 18 V à 60 V DC |
Ci-dessous, retrouvez les informations concernant le branchement sur le réseau (ON-GRID) de l'onduleur bidirectionnel en AC intégrant la batterie domestiques 4020 X.
| Onduleur AC / Branchement sur le réseau AC | |
|---|---|
| Puissance entrée / sortie nominale | 2500 W |
| Courant entrée / sortie nominal | 10,87 A AC |
| Tension / plage nominale | 230 V AC / 180 à 270 V AC |
| Fréquence / plage nominale | 50 Hz / 45 à 55 Hz |
Ci-dessous, les informations concernant l'utilisation hors réseau (OFF-GRID) de la batterie domestiques 4020 X.
| Onduleur AC / Branchement Hors réseau | |
|---|---|
| Puissance entrée / sortie nominale | 2500 W |
| Courant entrée / sortie nominal | 10,87 A AC |
| Tension / plage nominale | 230 V AC / 180 à 270 V AC |
| Fréquence nominale | 50 Hz |
Côté connectivité, la batterie HiBattery 4020 X utilise le Bluetooth et le WiFi en 2,4 GHz uniquement. L'application pour la supervision de ce stockage domestique est S-Miles Home comme pour la batterie MS-A2.
Ci-dessous, les informations générale sur la batterie Hoymiles 4020 X.
| Caractéristiques générales | |
|---|---|
| Dimensions | 52 × 38,4 × 19,9 cm |
| Poids | 42 kg |
| Température de fonctionnement | -20 à 55 °C |
| Température de fonctionnement | -30 à 60 °C |
| Bruit | moins de 20dB |
| Indice de Protection | IP66 |
| Garantie | 10 ans |

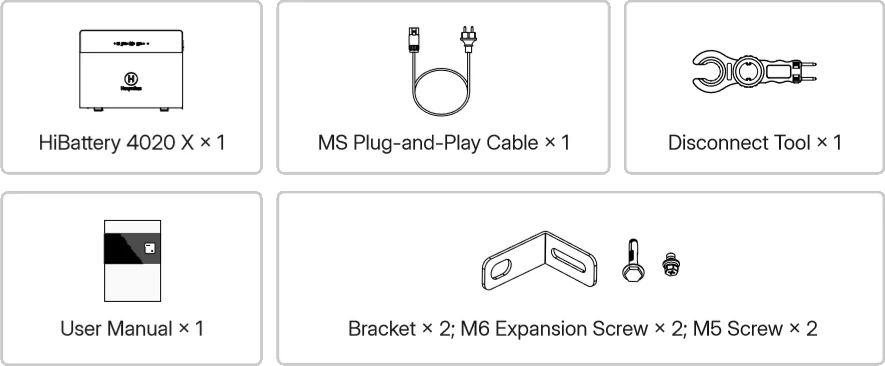

Voici l'ensemble du matériel et les accessoires qui sont inclus avec la batterie Hoymiles 4020 X.

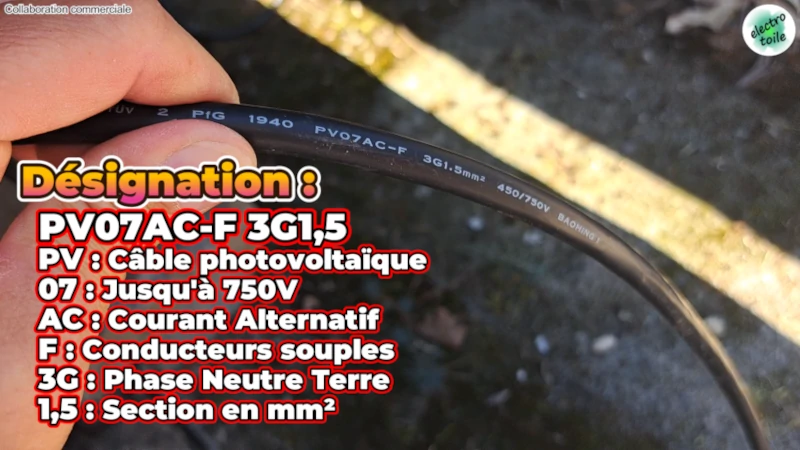

Le cordon d'alimentation AC ON-GRID mesure environ 1m65 en incluant les connecteurs, le câble a pour désignation PV07AC-F 3G1,5 :
- PV : Câble AC photovoltaïque
- 07 : Supporte une tension jusqu'à 750V
- AC : Courant Alternatif
- F : Conducteurs souples
- 3G : Phase Neutre Terre
- 1,5 : Section en mm²
Utilisation de la batterie Hoymiles 4020

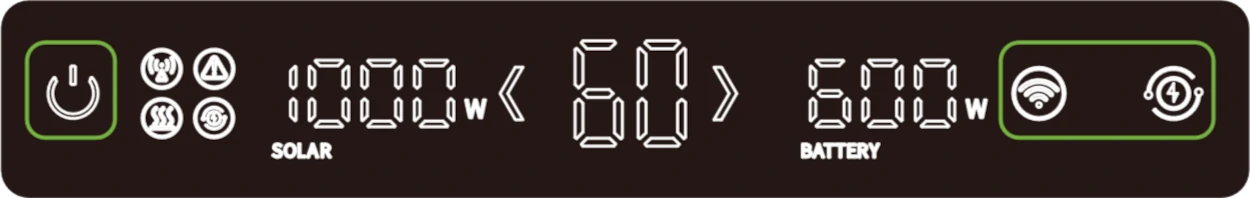

La batterie domestique HiBattery 4020 est équipé d'un écran et de boutons en façade, permettant une gestion limitée en local. Les boutons et voyants permettent :

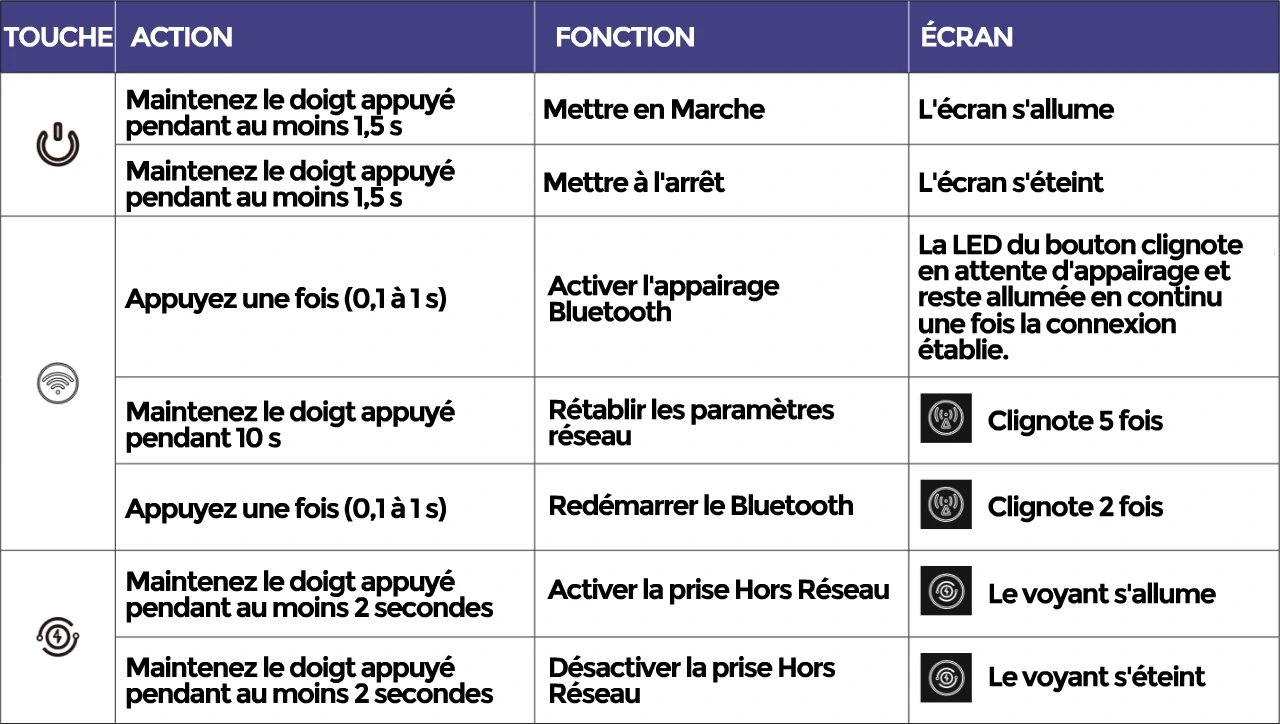

Voici comment utiliser les boutons et la signification des voyants intégrés sur la batterie Hoymiles 4020 HiBattery.

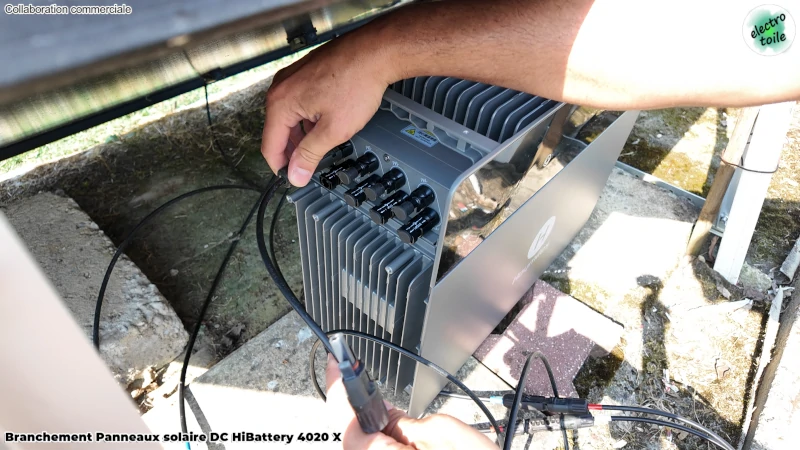

Branchement des panneaux solaires au MPPT

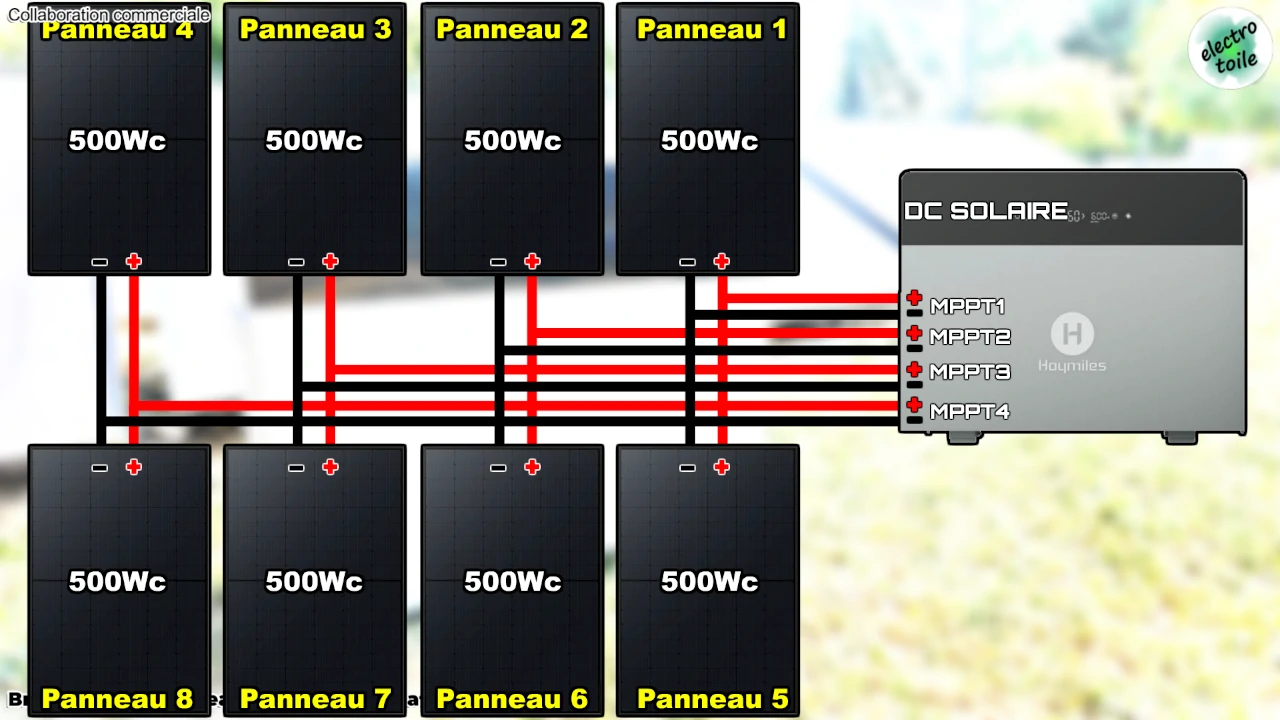

La HiBattery intègre 4 régulateurs solaires (4 MPPT) permettant d'y brancher jusqu'à 8 panneaux photovoltaïques en dérivations pour un maximum de 4000 Wc de puissance solaire. Les entrées solaires se font grâce à des connectiques MC4 mâles et femelles.
Si vous ne savez pas comment relier les panneaux solaires à la batterie Hoymiles, consultez le schéma de branchement explicatif ci-dessous :

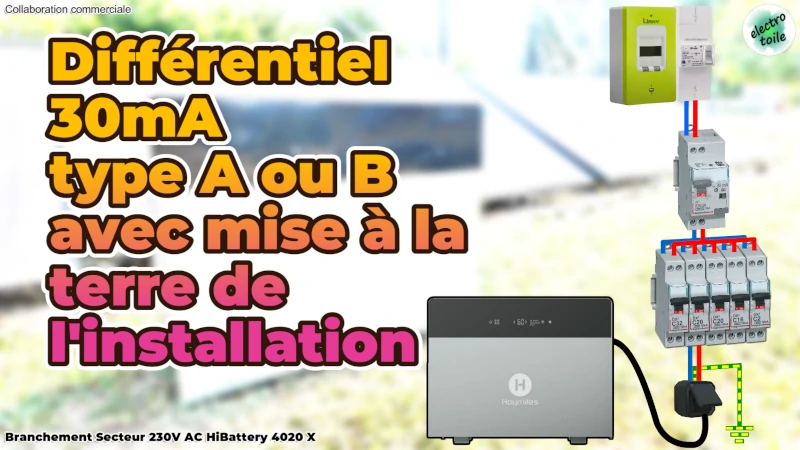

Branchement HiBattery 4020 X au secteur 230V et sécurité
La batterie plug and play se branche simplement à une prise de courant du logement (Liaison ON-GRID ou sur le réseau). Mais attention, pas n'importe quel circuit tout de même. Si vous souhaitez profiter de la puissance maximale de 2500W en entrée / sortie AC, il convient de vérifier que le circuit prise est dédiée à la batterie uniquement. Prévoyez donc un disjoncteur 16 ou 20A protégeant une seule prise de courant et raccordée avec des conducteurs de section 2,5mm² (supportant la puissance maximale délivrée).
La protection des personnes doit être assurée par un dispositif différentiel de sensibilité 30mA de type A ou B (adaptée ou courant résiduel en courant continu) et une mise à la terre de l'installation est obligatoire.
Contrôle du zéro injection
Pour profitez d'une production solaire sans injection sur le réseau de distribution, il faut installer un compteur intelligent (Hoymiles ou compteurs tiers tels que Shelly, Ecotracker, etc.). Ce compteur placé en tête de l'installation électrique mesure en temps réel la consommation et communique l'information au système Hoymiles qui pourra adapter le fonctionnement de la batterie.
- Charge solaire : si la production solaire est excédentaire et dépasse la consommation
- Décharge de la batterie : si la consommation est supérieure à la production solaire.

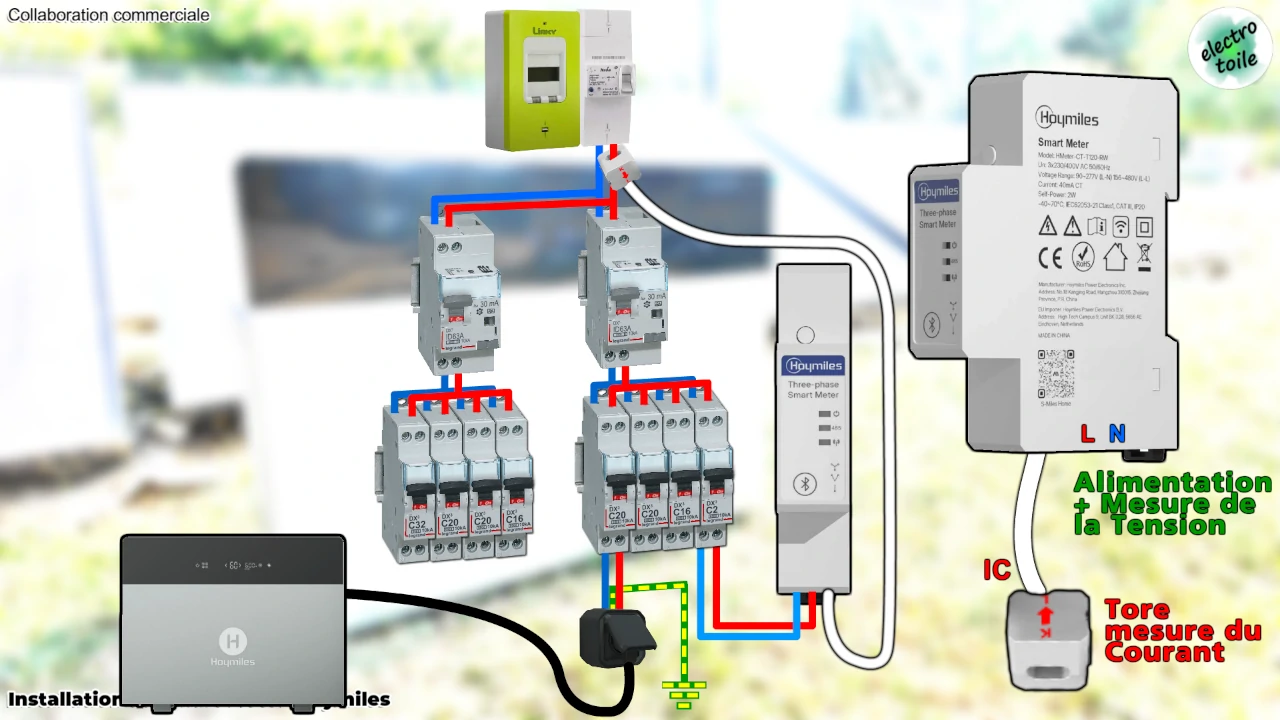

L'intervention de pose du Smart Meter doit être réalisée Hors Tensions (sécurité), vous pouvez vous aider de ce schéma électriquepour brancher le compteur Hoymiles :
La mesure du courant se fait avec la pince branchée en tête de l'installation sur la phase avec la flèche pointant vers l'installation électrique et non vers le réseau électrique (Grid). La mesure de la tension et l'alimentation électrique se fait en sortie du disjoncteur C2 (Calibre 2A courbe type C) entre la Phase en rouge et le Neutre en bleu. Le produit du courant et de la tension donnera l'image de la puissance apparente instantanée (V.A). Cette information sera communiquée en temps réel à la HiBattery 4020 X pour son fonctionnement autonome.
Utilisation de la Hibattery 4020 X en Hors Réseau (Off-Grid)

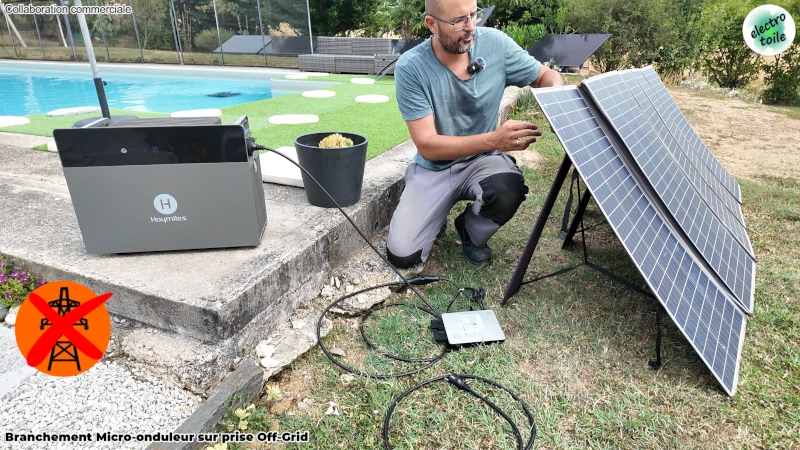

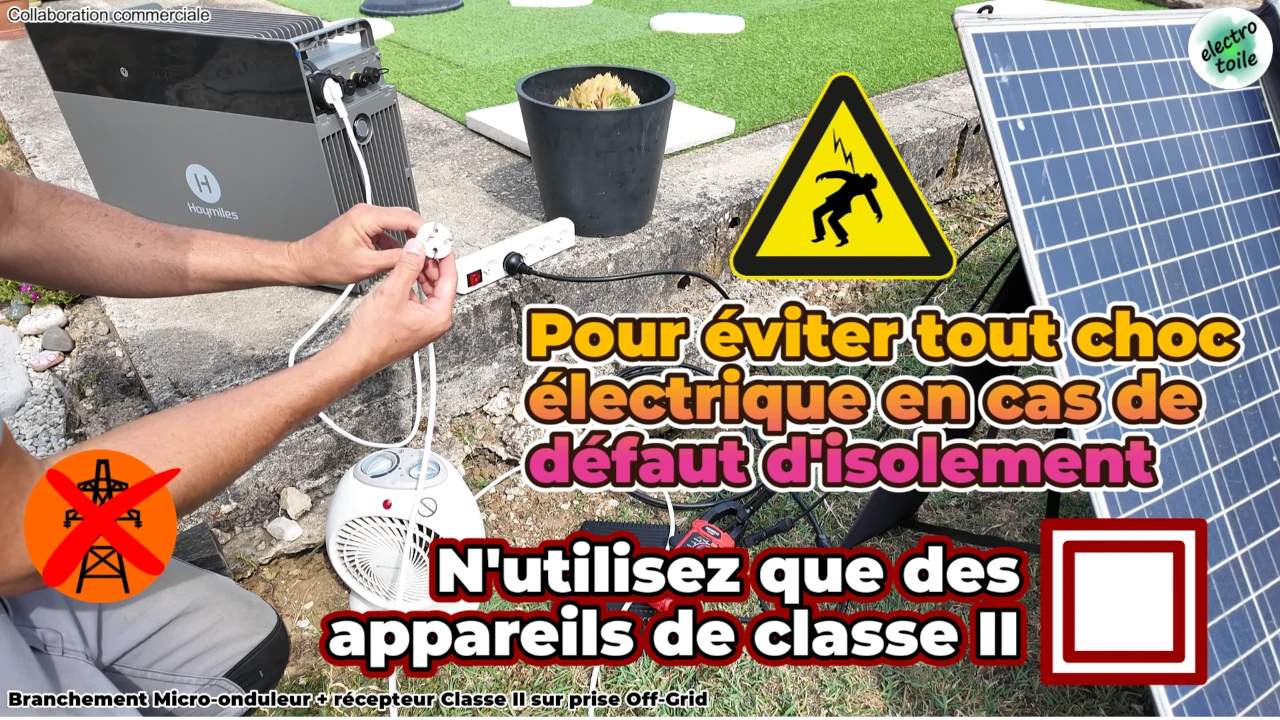

Le système de stockage domestique dispose d'une prise OFF-GRID permettant un usage hors réseau sur site isolé ou en cas de coupure secteur. Il est ainsi possible d'y brancher un onduleur ou micro-onduleur et profiter d'une production solaire malgré l'absence du liaison électrique avec le réseau de distribution. La synchronisation de l'onduleur sera réalisée par le 230V OFF GRID généré par la batterie. On pourra ainsi recharger la batterie via cette liaison.
Mais il est également possible d'y brancher un appareil consommateur (dans la limite de 2500W) et en veillant que ce dernier soit de classe II (double isolation symbolisée par un double carré sur l'appareil). L'appareil en question ne nécessite pas de mise à la terre car il présente une double isolation en interne pour limiter les risques de défaut d'isolement. Pourquoi utiliser un appareil de classe II et pas n'importe quel appareil électrique ?
Tout simplement car le montage Hors Réseau (OFF GRID) ne présente pas de protection contre les défaut d'isolement (Dispositif Différentiel à Courant Résiduel DDR), ni de mise à la terre, ainsi la protection des personnes n'est pas assurée. Si vous branchez un appareil nécessitant la mise à la terre et que ce dernier présente un défaut d'isolement, la protection des personnes ne sera en aucun cas assurée, risque mortel pour l'utilisateur.
