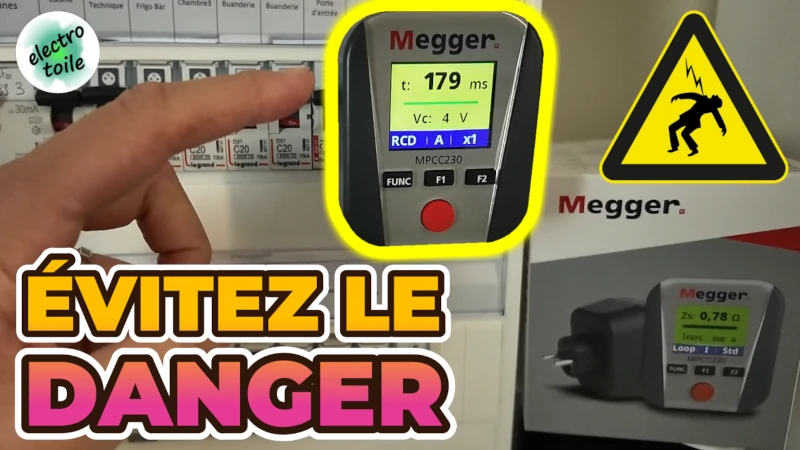

Le MPCC230 est un contrôleur de circuit compact conçu pour vérifier rapidement la conformité d’une installation électrique à partir d'un circuit prise de courant. Il regroupe plusieurs fonctions essentielles : test de prise secteur, mesure de tension, contrôle différentiel, impédance de boucle et analyse des harmoniques. Vous branchez, vous testez, vous obtenez un résultat clair.
Caractéristiques techniques du MPCC230 et intérêt pour valider une installation électrique
Le contrôleur de circuit MPCC230 se distingue par sa simplicité d’utilisation et sa capacité à couvrir les principaux contrôles réglementaires.
Points clés
👉 Tension de mesure : 120 à 250 V AC
👉 Fréquence : 42 à 69 Hz
👉 Test DDR : 30 mA (types A, AC, F)
👉 Impédance de boucle : 0,01 à 999 Ω
👉 Harmoniques : jusqu’au 49ᵉ rang
👉 Catégorie : CAT II 250 V
Pourquoi peut-il valider une installation ?
👉 Vérifie le câblage des prises
👉 Contrôle la protection différentielle
👉 Mesure la mise à la terre
👉 Analyse la qualité du réseau
Utilisation pour le test de prise et la mesure de tension
Le test de prise secteur est souvent le premier contrôle.
Ce que mesure l’appareil
1. Tension phase-neutre (TRMS) en Volts
2. Fréquence réseau en Hertz
3. Défauts de câblage (inversion phase neutre terre, absence de la terre)

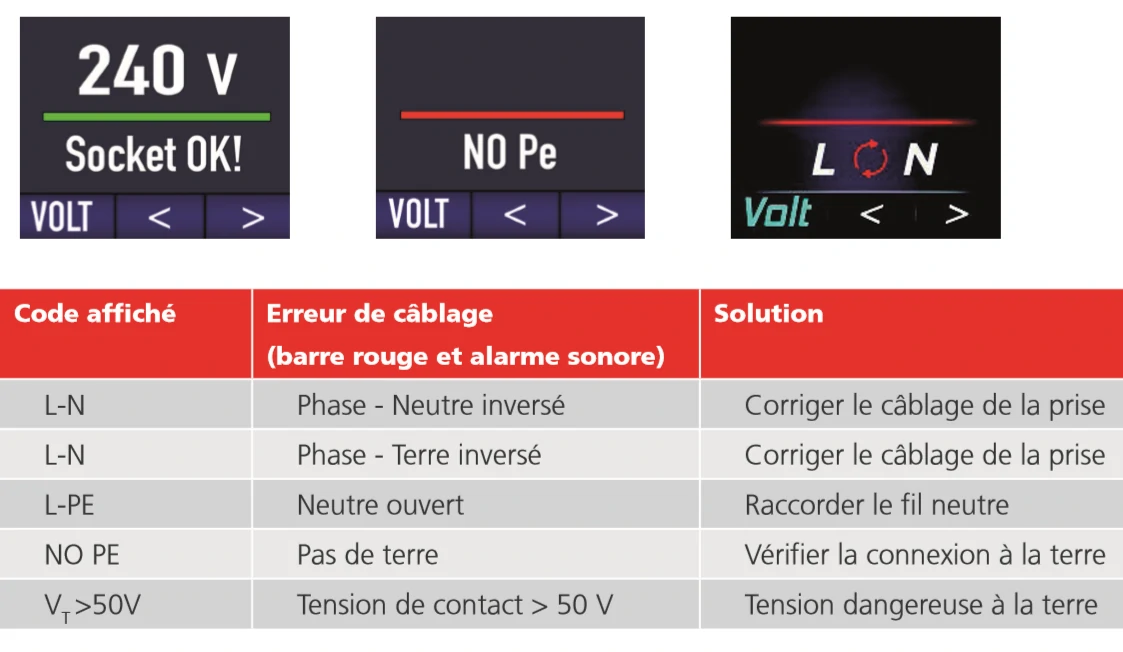

Détection automatique des erreurs
1. Phase / neutre inversés
2. Absence de terre
3. Neutre ouvert
4. Tension de contact > 50 V
Comment l’utiliser ?
1. Branchez le MPCC230
2. Sélectionnez le mode tension
3. Lisez directement le résultat
👉 Affichage simple :
Vert = conforme
Rouge = défaut + alarme
Ce mode permet un diagnostic rapide d’une prise électrique sans démontage.
Test du différentiel DDR : intensité et temps de déclenchement
Le test DDR vérifie la sécurité des personnes.
Les modes disponibles pour le test du DDR
x1/2 : 15 mA
x1 : 30 mA
x5 : 150 mA
AUTO : séquence complète
Ce que vous contrôlez
👉 le temps de déclenchement (ms)👉 le courant de déclenchement
👉 la tension de contact
Le MPCC230 enchaîne les tests sans intervention. Vous gagnez du temps sur les contrôles réglementaires.
Mesure de l’impédance de boucle de terre
La mesure d’impédance de boucle permet de vérifier l’efficacité de la mise à la terre.
Mesures réalisées
👉 Impédance Zs
👉 Résistance de terre
👉 Courant de défaut présumé (IPEFC)
Pourquoi c’est important ?
Garantit le déclenchement des protections
Limite les risques d’électrocution
Valide la conformité de l’installation
👉 C’est un point clé pour toute mise en service d'une installation électrique.
Mesure des harmoniques de tension jusqu’au 49ᵉ rang
Le MPCC230 analyse la qualité de l’énergie électrique.
Données disponibles
👉 Harmoniques H1 à H49
👉 THD% (distorsion totale)
👉 Fréquence
Utilité de la mesure des harmoniques de tension ?
👉 Identifier les perturbations réseau
Diagnostiquer des équipements sensibles
Optimiser la performance électrique
👉 Un taux THD élevé peut entraîner :
👉 des échauffements
👉 des pertes énergétiques
👉 un dysfonctionnements
