Comment réparer un onduleur ?

Les onduleurs sont des appareils électriques essentiels, conçus pour offrir une alimentation électrique ininterrompue lors des coupures de courant. S'ils sont souvent associés à des environnements professionnels, où la continuité des opérations est critique, leur utilité s'étend bien au-delà, atteignant les applications résidentielles où la protection des appareils électriques est tout aussi importante. Découvrez dans cette article comment réparer un onduleur de marque Eaton qui ne fonctionne plus.

  • L’importance d’un Onduleur
  • Applications d’un Onduleur
  • Différences entre un micro-onduleur photovoltaïque et un Onduleur
  • Le remplacement de la batterie d’un onduleur
  • Les pannes fréquentes sur un onduleur

L’importance d’un Onduleur

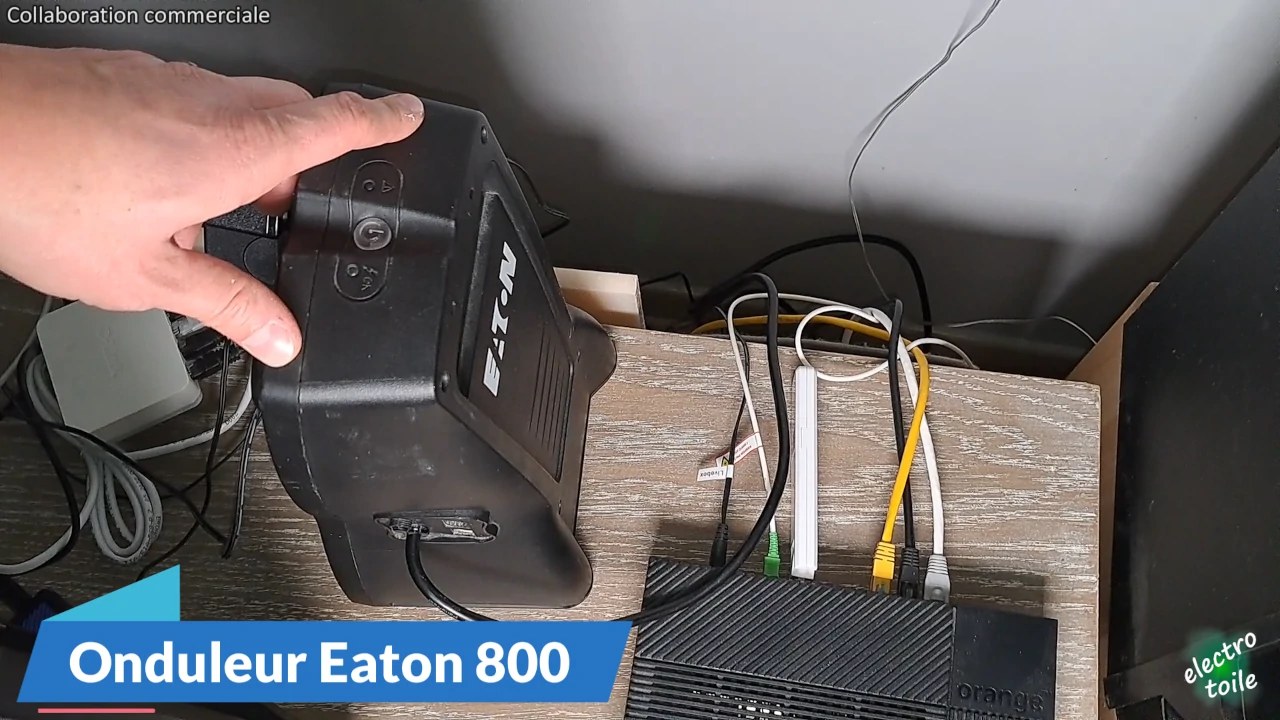

Un onduleur, tel que le modèle Eaton 800 réparé dans la vidéo ci-dessous, assure la protection des appareils électriques contre les fluctuations de tension (surtension atmosphérique) et les interruptions d'alimentation (coupure électrique). Si pour le secteur professionnel, cela peut signifier éviter la perte de données informatiques ou le fonctionnement sans faille des équipements médicaux, pour le particulier, cela protège également des dommages potentiels aux appareils domestiques sensibles et permet de gagner du temps pour sauvegarder les informations lors d'une panne de courant.

En effet, malgré une coupure de courant, les appareils branchés sur l'onduleur continueront de fonctionner pendant quelques minutes, le temps de pouvoir sauvegarder les travaux informatiques ou trouver une solution alternative pour alimenter les appareils électriques, tel que l'utilisation de générateur de secours (groupe électrogène) ou une station d'énergie alimentée par une batterie.

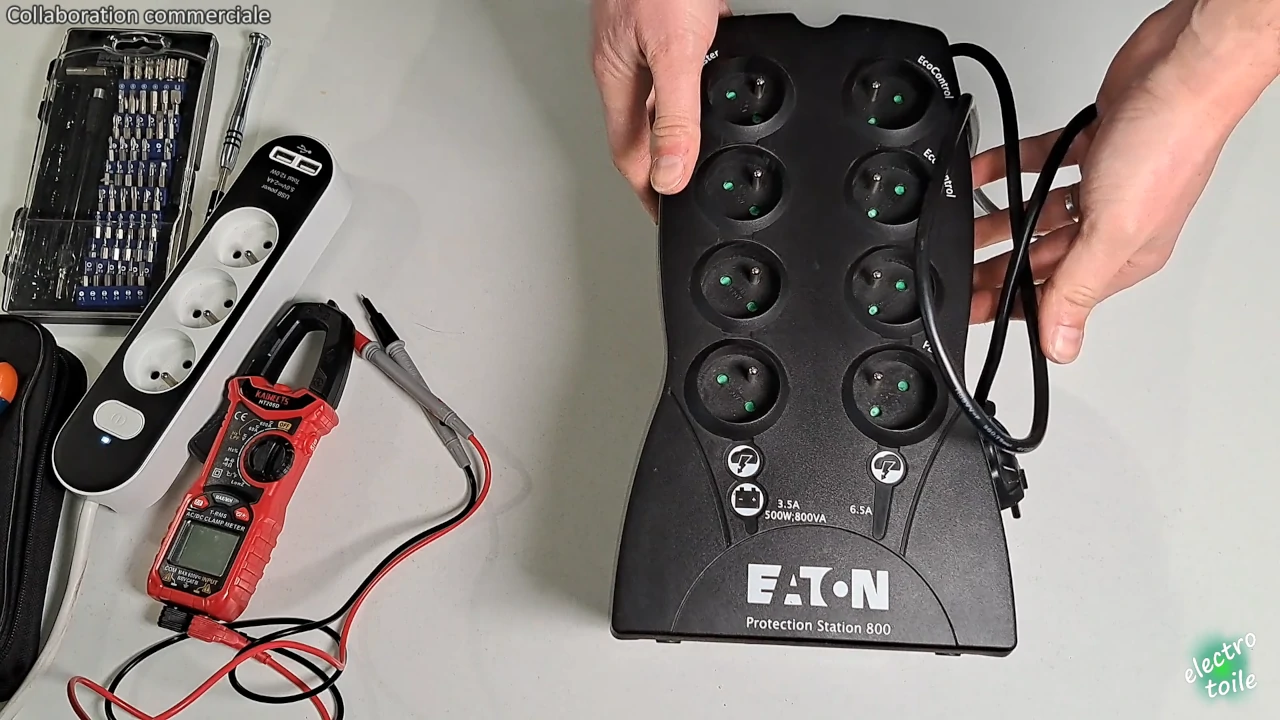

Ainsi, vous pourriez être amené à utiliser un onduleur pour alimenter vos appareils sensibles au coupure de courant ou ceux dont vous ne voulez pas qu'ils soient soumis à une coupure électrique. D'autres part, certains modèles d'onduleurs, comme le Eaton 800, proposent une protection contre les surtensions atmosphériques (orage, foudre) et assureront également la fonction de multiprise avec fonction d'économie d'énergie.

Applications d’un Onduleur

À domicile, un onduleur peut être utilisé pour sécuriser les ordinateurs, les chargeurs, la box internet, les systèmes d'alarme incendie ou intrusion, la vidéo surveillance ainsi que d'autres appareils électroniques sensibles.

Dans le contexte professionnel, il prend encore plus d'importance en sécurisant les serveurs, les centres de données et tout équipement indispensable au maintien des activités de l'entreprise et dans le milieu médical ils seront remplacés par des groupes électrogènes supportant des puissances plus élevés et une durée de coupure du courant plus grande pour continuer de faire fonctionner les appareils médicaux tels que les respirateurs, les moniteurs cardiaques et les systèmes d'éclairage.

Différences entre un micro-onduleur photovoltaïque et un Onduleur

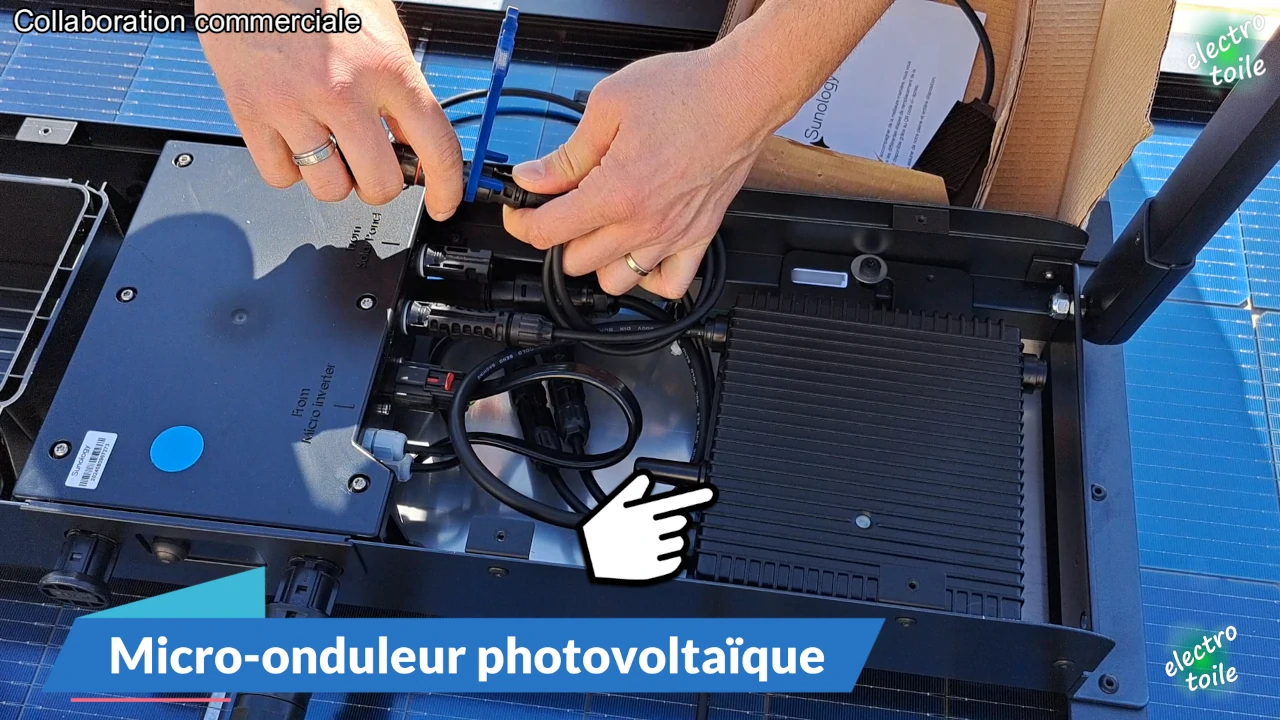

Il est essentiel de distinguer un onduleur classique d'un micro-onduleur photovoltaïque. Alors que l'onduleur traditionnel est conçu pour fournir une alimentation de secours à partir de sa batterie en cas de panne (coupure secteur), le micro-onduleur est utilisé dans les systèmes solaires pour convertir le courant continu (DC) issu des panneaux solaires en courant alternatif (AC), compatible avec le réseau électrique de la maison ou de l'entreprise.

Le micro-onduleur joue donc un rôle clé dans la production d'énergie des installations photovoltaïques mais nécessite d'être branché et alimenté au secteur 230V pour jouer son rôle de conversion. Un onduleur, lui, est autonome, c'est à dire que la batterie interne assure la réserve d'énergie que devra convertir l'onduleur pour alimenter en secours les appreils électriques. L'onduleur permet de pallier à toute coupure d'électricité alors qu'un micro-onduleur cessera de fonctionner lors d'une coupure de courant.

Le remplacement de la batterie d’un onduleur

Dépanner en vidéo l'onduleur Eaton

Consultez la vidéo pour comprendre comment réparer simplement l'onduleur Eaton par le remplacement de la batterie défectueuse.

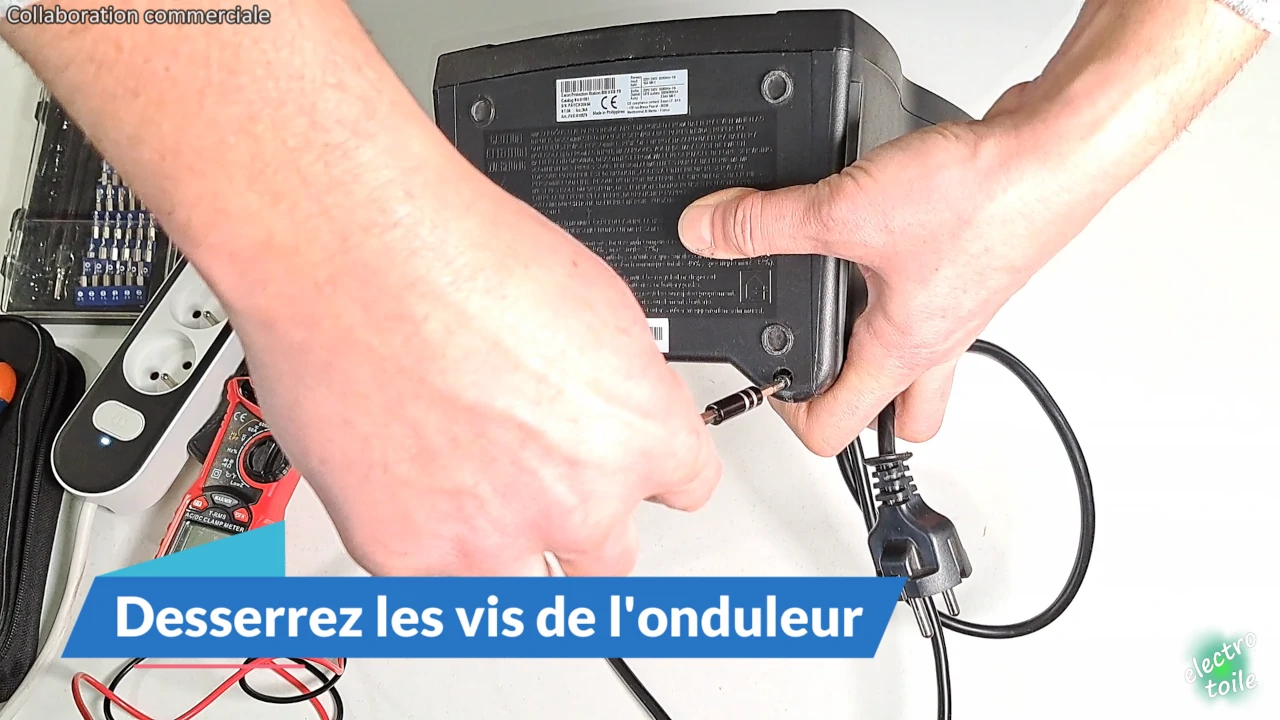

Démonter l'onduleur et localiser la batterie

Il y a quelques jours, j'ai été confronté à une panne sur mon onduleur Eaton 800. Ce dernier s'est mis à sonner, le voyant rouge attention s'est allumé quelques temps, puis il a cessé de fonctionner.

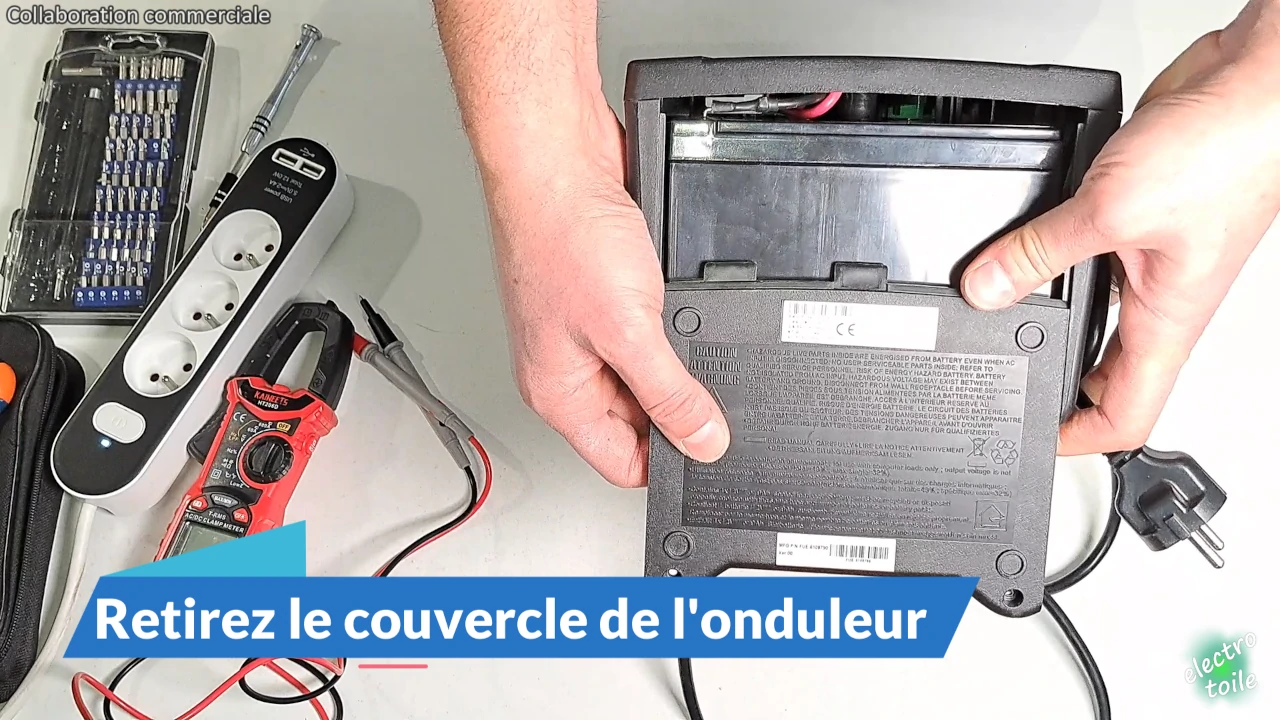

Je l'ai donc débranché du secteur, et je l'ai ouvert pour voir à l'intérieur ce qui pouvait clocher et empêcher son bon fonctionnement.

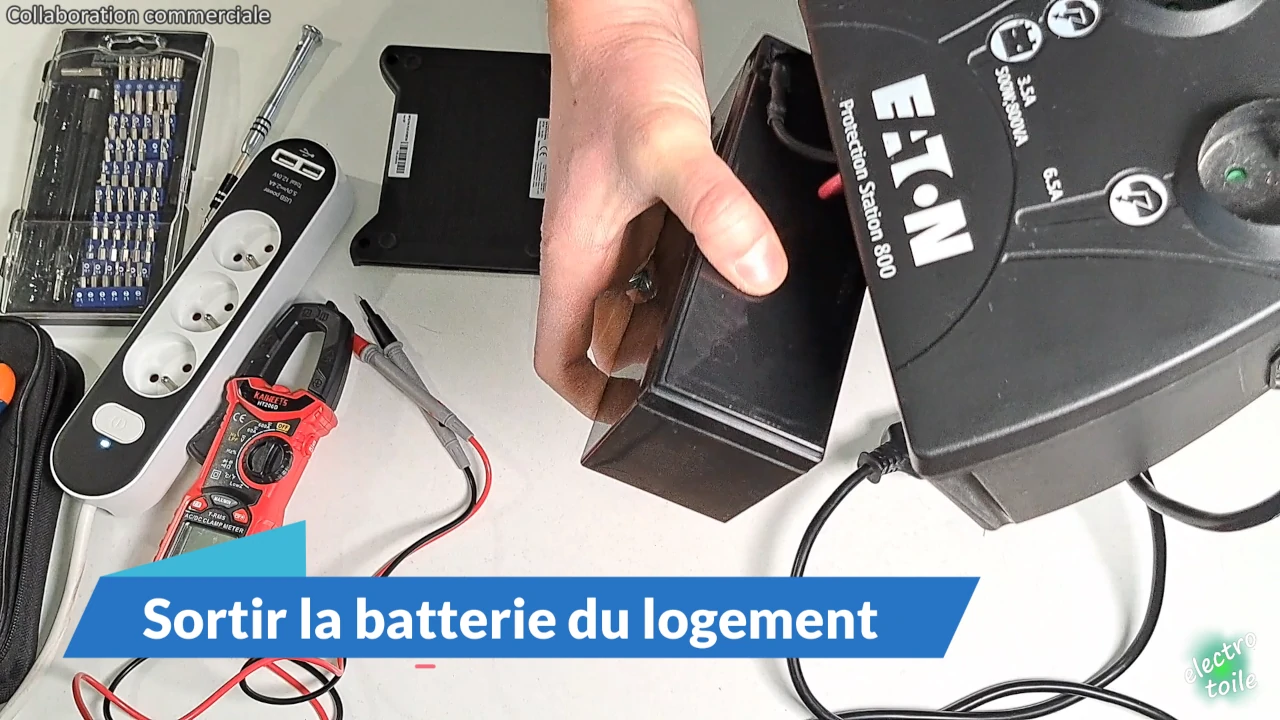

A l'intérieur de l'onduleur, j'ai trouvé une batterie au plomb de 12V et de capacité 9Ah. Pour un onduleur, la batterie est l'élément vital, qui stocke l'énergie pour être utilisée en cas de besoin.

Or, avec le temps, la batterie se dégrade et sa capacité diminue, réduisant ainsi la durée d'alimentation disponible lors d'une panne de courant. Et à terme comme dans mon cas, elle peu cesser de fonctionner.

Pour information, cet onduleur est branché sur le secteur depuis une dizaine d'année, de ce fait la batterie à la longue ne se rechargera plus.

Identifier le problème de l'onduleur

Je commence par débrancher les 2 cosses de la batterie, on peut visualiser les deux potentiels aux bornes de la batterie, le plus en rouge et le moins en noir. Il ne faut surtout pas faire se toucher les deux potentiels de la batterie, sinon vous réaliseriez un court-circuit. C'est pour cela, que les cosses sont différents sur la batterie afin d'éviter toute confusion et inversion de polarité.

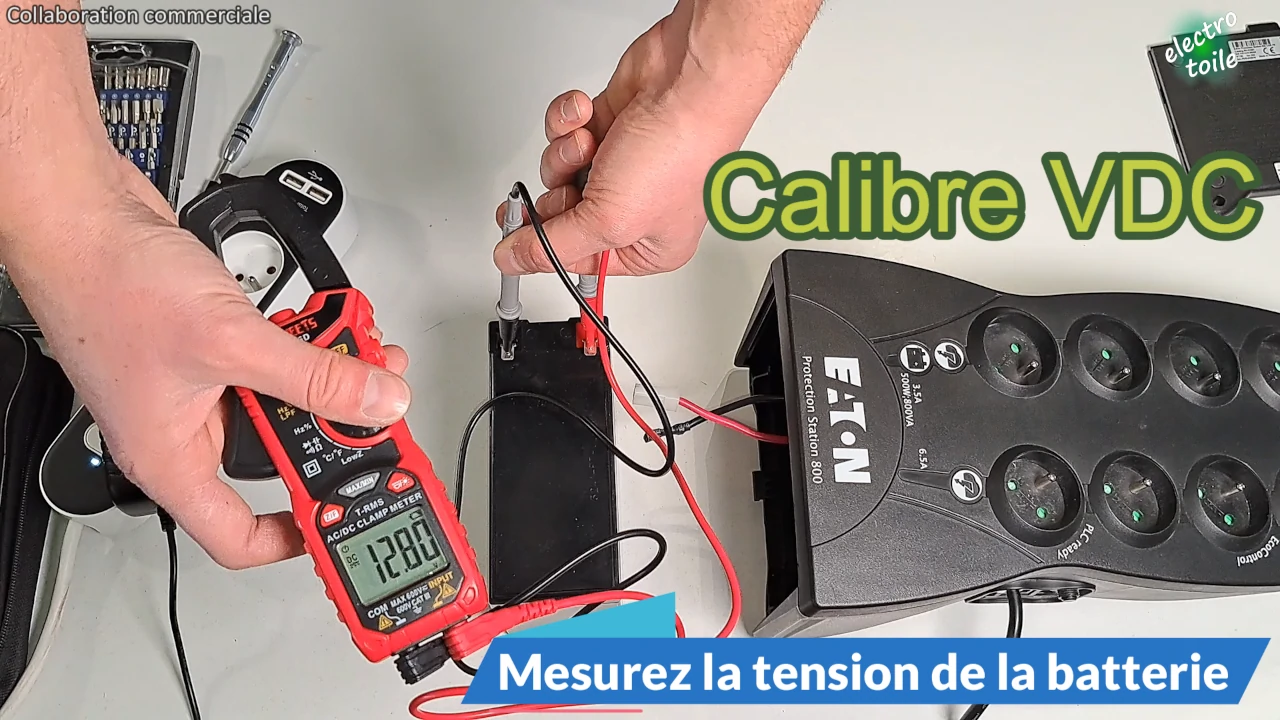

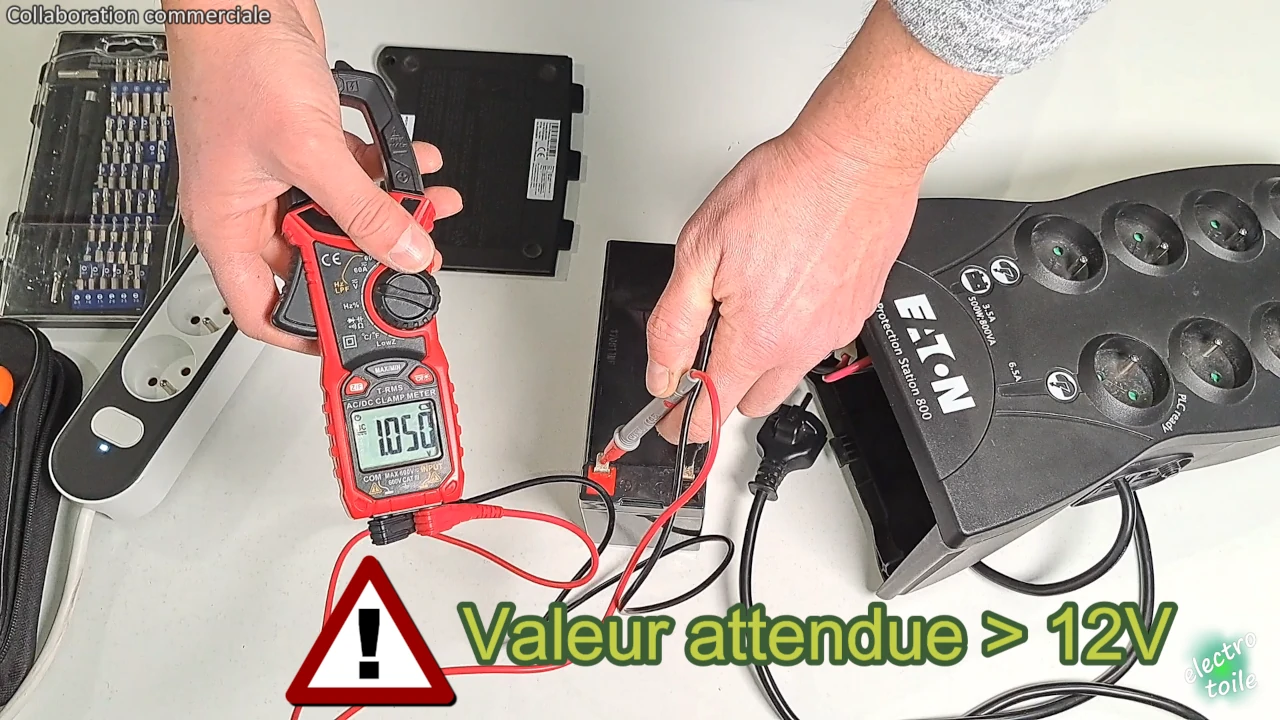

Avec un multimètre calibré sur la position volmètre DC (signal continu comme la batterie), je prend les deux points de touches rouge et noire que je viens appliquer sur les deux bornes de la batterie. Je fais en sorte de respecter les couleurs, le rouge sur le rouge et le noir sur le noir. Le multimètre m'affiche 1V alors qu'il devrait mesurer une valeur supérieure à 12V. La batterie actuelle est donc en défaut.

Remplacer la batterie de l'onduleur

Un remplacement périodique de la batterie est donc indispensable pour maintenir l'efficacité de l'onduleur. Pour remplacer la batterie interne de l'onduleur, il est nécessaire de suivre les instructions du fabricant afin de garantir la sécurité et le bon fonctionnement de l'appareil.

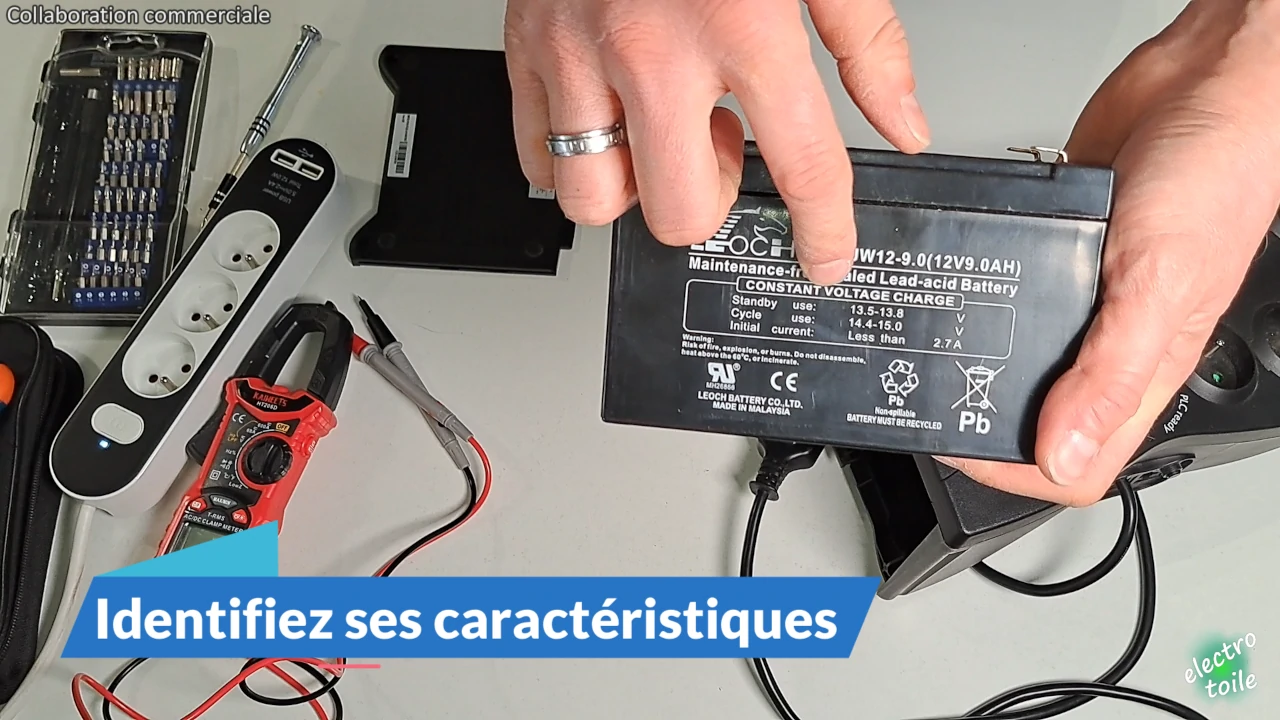

Il faut choisir une batterie ayant les mêmes caractéristiques électrique (tension, capacité, courant) mais également mécanique (dimensions, tailles des cosses, type de batterie).

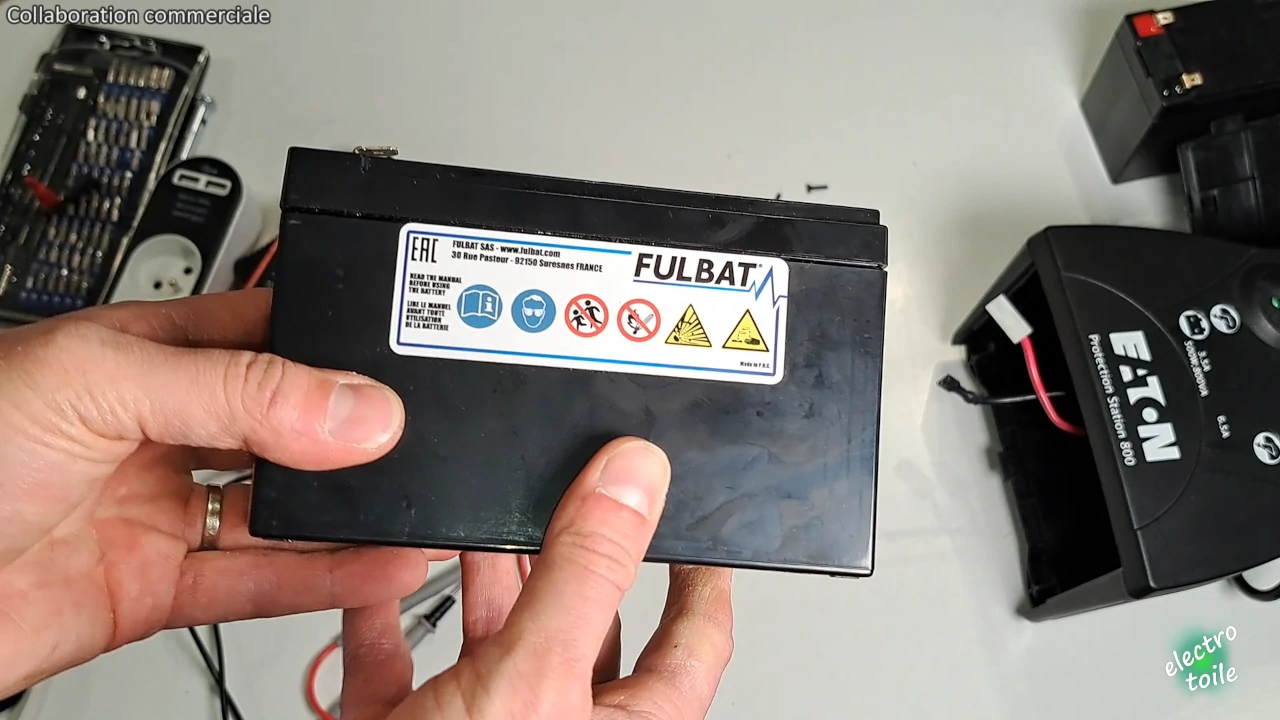

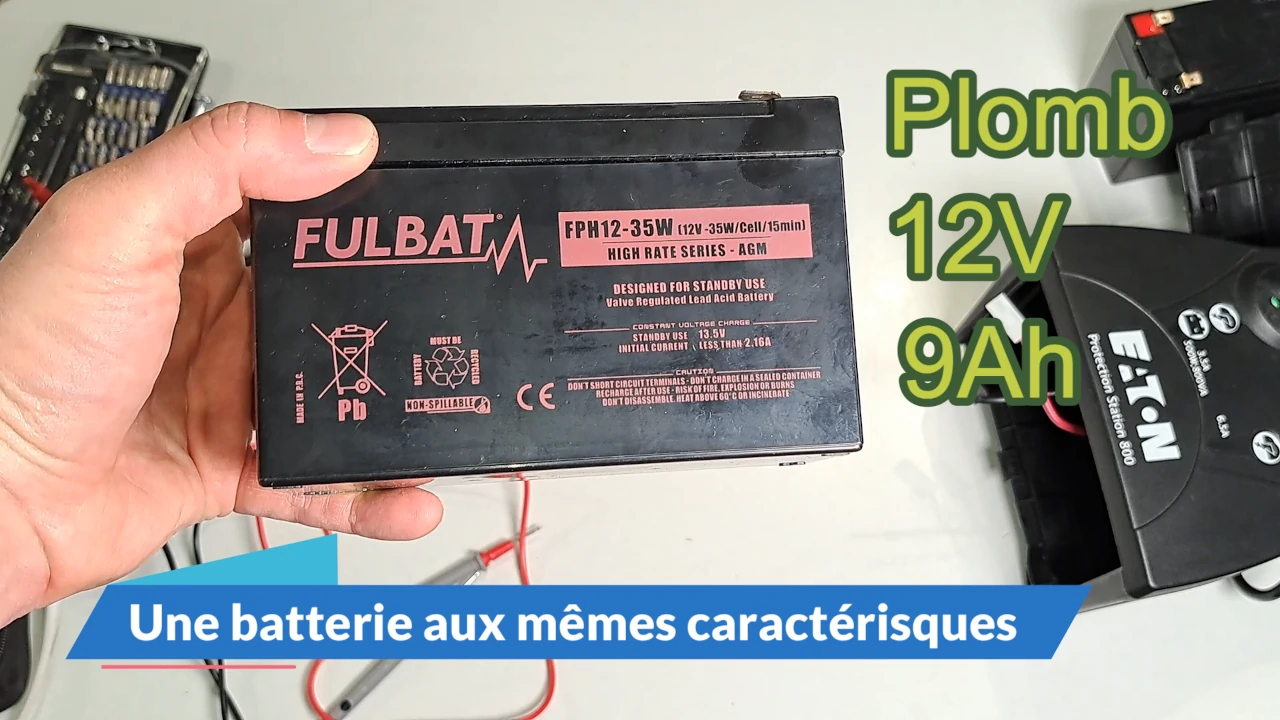

J'ai trouvé la batterie de remplacement sur le site chronopiles.com qui avait sur son site un modèle équivalent de marque Fulbat et de caractéristiques Plomb Standard - 12V - 9Ah - VRLA - Spécial Onduleur.

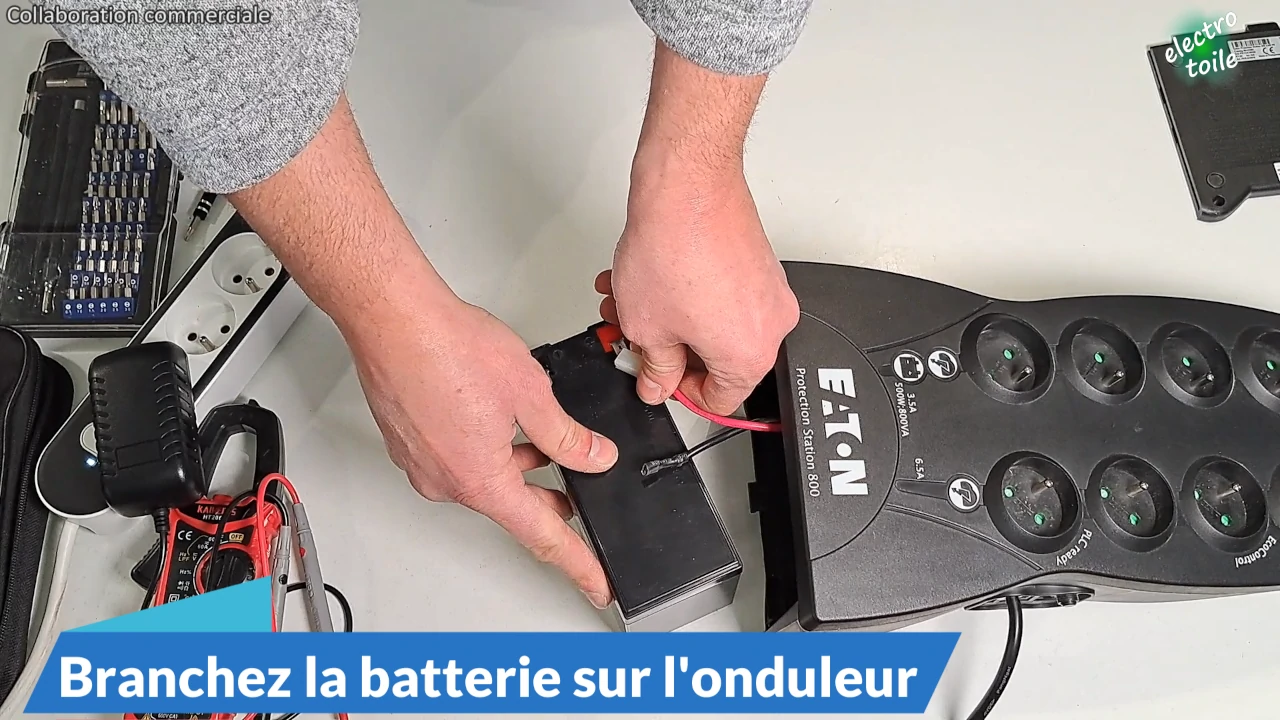

Après avoir mesuré aux bornes des cosses la tension présente (12,5V), j'ai procédé au remplacement de la batterie en rebranchant les deux cosses au câble d'alimentation de l'onduleur. J'ai refermé le couvercle et resserré les vis de fixation.

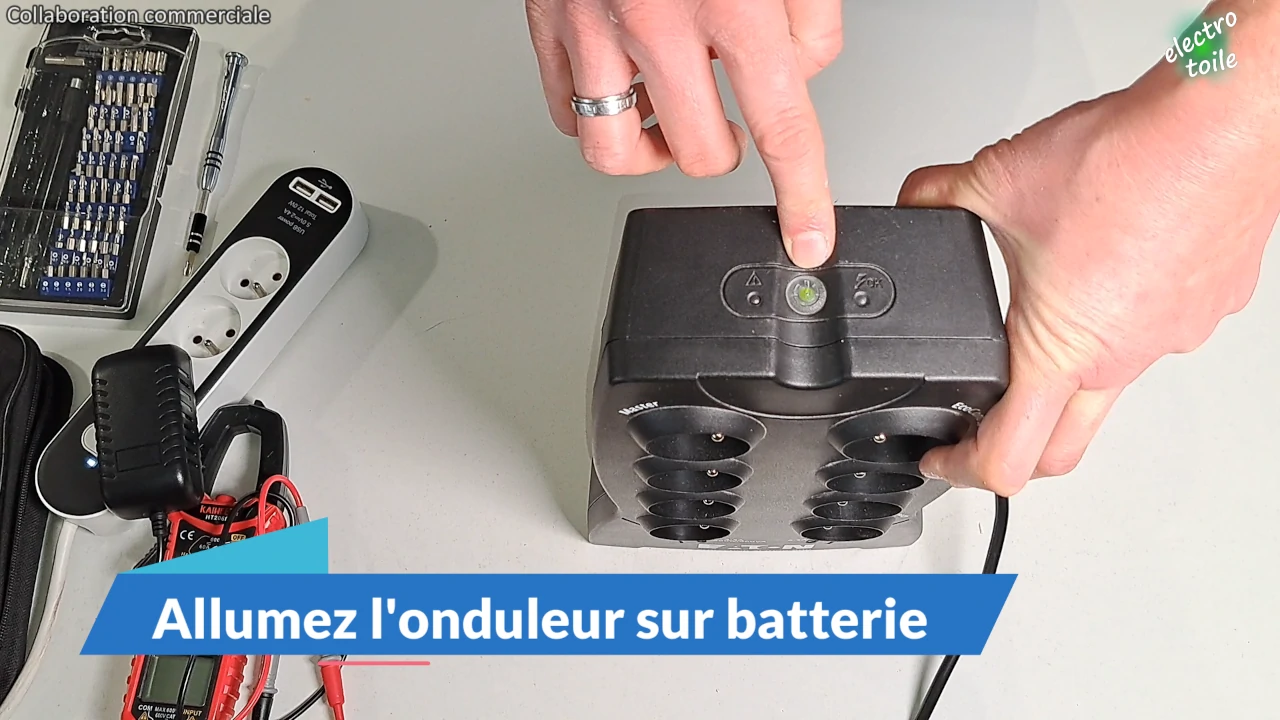

En appuyant sur le bouton de marche, l'onduleur s'est de nouveau allumé, bon signe, l'onduleur fonctionne de nouveau. J'ai branché l'onduleur au secteur afin de charger la batterie et assurer le fonctionnement des appareils raccordés dessus.

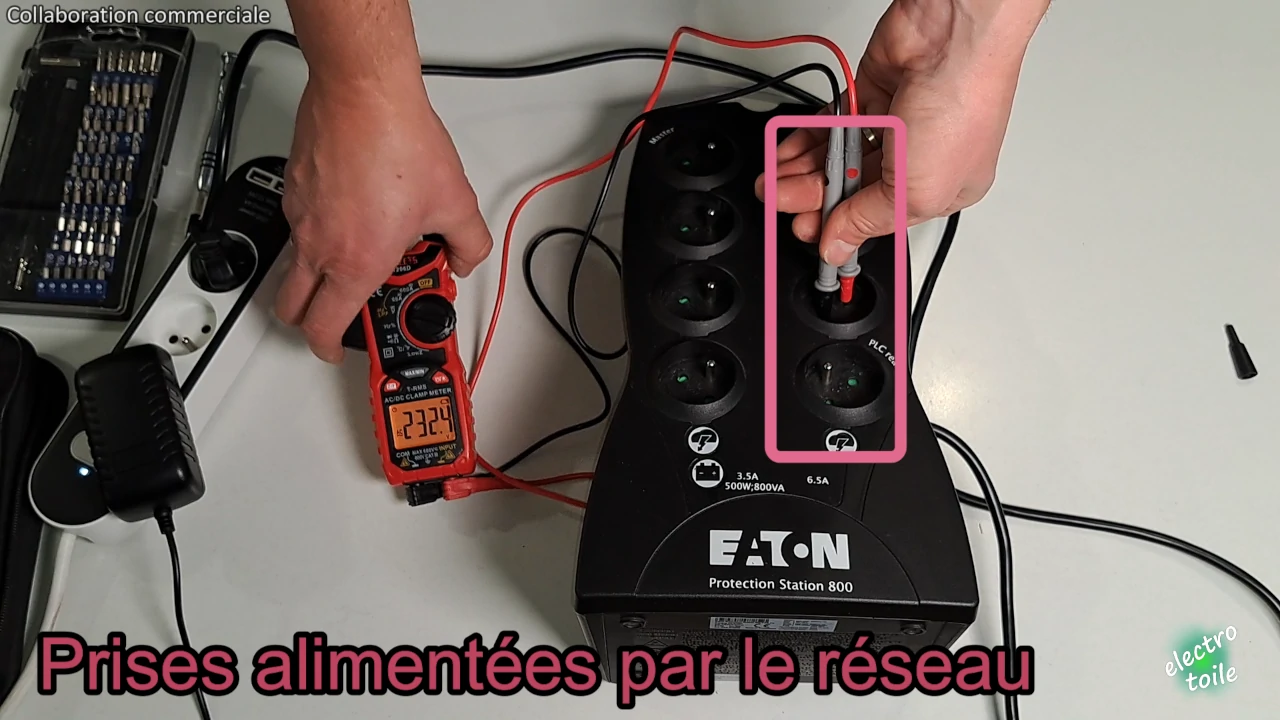

Il est possible de mesurer la tension en sortie de l'onduleur (secteur 230V) lorsque ce dernier est branché sur une prise de courant. Avec le multimètre calibré sur VAC (voltmètre Alternatif), je met les deux pointes de touches sur la phase et le neutre d'une des prise de l'onduleur. L'afficheur digital doit m'indiquer une valeur proche de 230V AC.

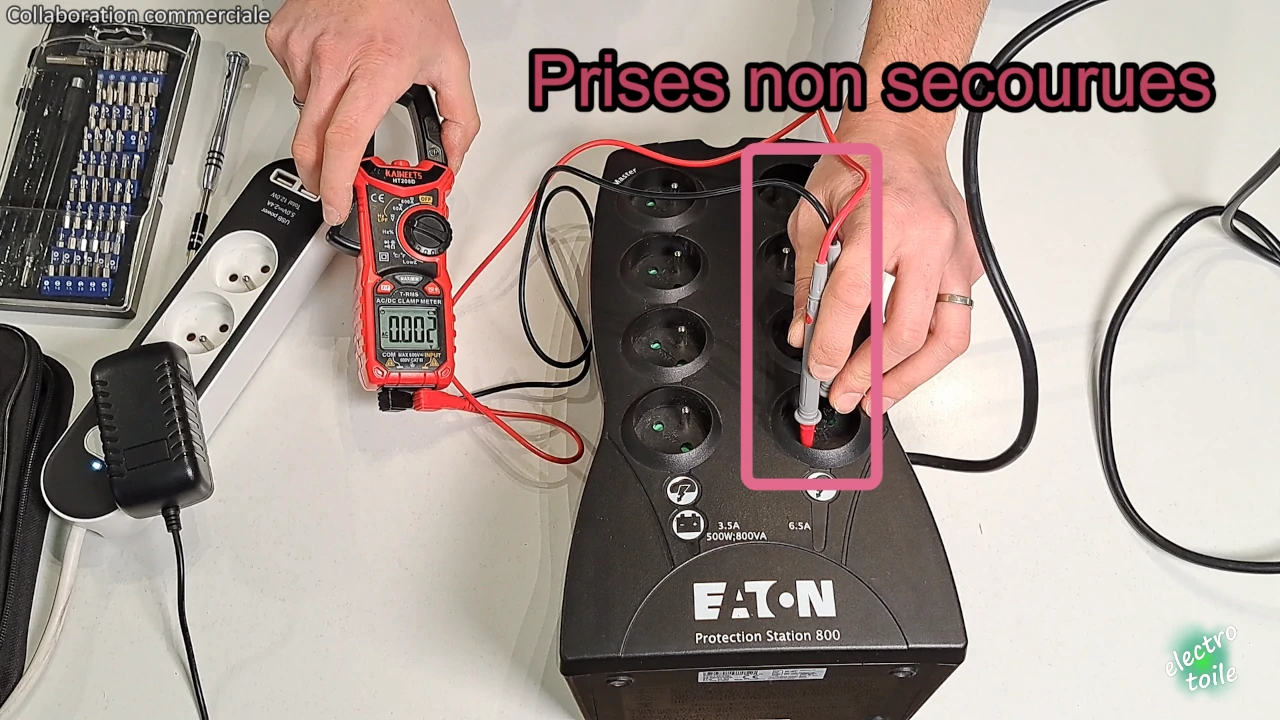

Lorsque l'onduleur est déconnecté du réseau, les prises non secourues ou non ondulées ne délivrent plus de tension à leurs bornes. Seules les 4 prises de gauches sont alimentées par la batterie, celles de droites ne sont pas alimentées par la batterie.

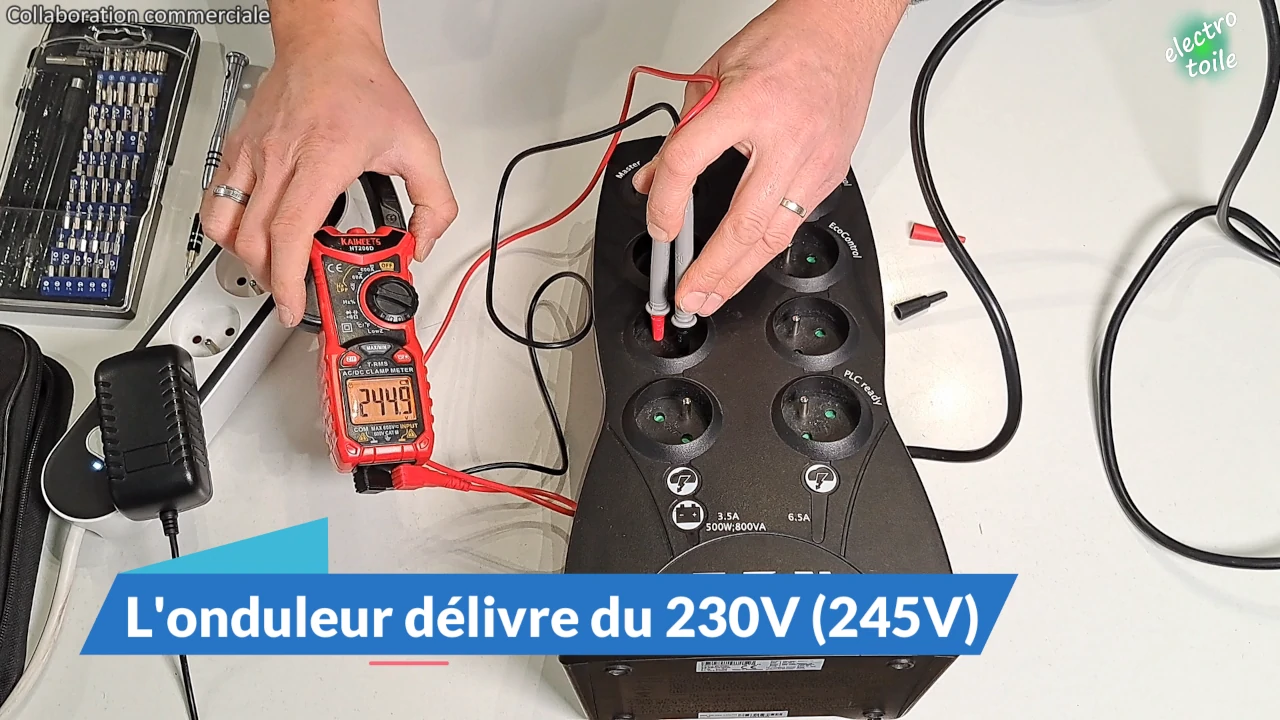

Si on débranche l'onduleur du secteur, on simule une coupure secteur, lorsque le multimètre est toujours branché sur l'une des prises ondulée, ce dernier affiche la tension fournit par l'onduleur grâce à la batterie interne. La valeur fournit par l'onduleur est légèrement supérieure à 230V, en effet, le multimètre calibré sur Volmètre alternatif (VAC) affiche une tension de 245V.

Les pannes fréquentes sur un onduleur

Les onduleurs sont sujets à divers types de pannes, les plus courantes étant liées à la batterie, comme la défaillance due à l'usage ou au vieillissement. D'autres problèmes peuvent inclure des dysfonctionnements électroniques, des problèmes de ventilation ou des erreurs de manipulation. Pour éviter ce type de souci, il est crucial de procéder à un entretien régulier et de remplacer les composantes, telles que la batterie, selon les recommandations du fabricant.

Conclusion

Vous l'aurez compris, la fiabilité d'un onduleur repose largement sur la santé de sa batterie. Il est donc essentiel de localiser la batterie dans l'onduleur, et éventuellement d'en commander une par anticipation afin de pouvoir la remplacer rapidement le jour où il cessera de fonctionner. Un onduleur bien entretenu est la clé pour garantir la continuité de l'alimentation électrique de vos appareils, que ce soit dans un cadre familial domestique ou professionnel.
