Dépannage d'un volet roulant électrique | Remplacer le condensateur

dépanner un volet roulant électrique en remplaçant le condensateur permanent
Volet roulant qui se bloque à la montée, découvrez la solution pour le dépanner


Si vous entendez votre volet roulant électrique faire du bruit, mais que le volet roulant ne monte pas tout seul ou que vous êtes obligé de l'accompagner pour qu'il monte complètement, alors ne vous inquiétez pas !
Découvrez dans cet article, la solution à votre problème, qui vous coûtera moins de 10€ frais de port inclus.


  • 1. Comment fonctionne le volet roulant électrique ?
  • 2. Pourquoi le volet roulant fait du bruit mais ne veut pas monter ?
  • 3. Vérifier l'état du condensateur avec un capacimètre
  • 4. Remplacer le condensateur permanent
  • 5. Les autres causes possibles de pannes sur un volet roulant

Si vous tombez sur cet article, c'est que vous avez un problème sur votre volet roulant. De ce fait, vous pouvez également consulter mon autre article plus approfondit sur le démontage du moteur Somfy LT50 Jet 10/17 et l'extraction complète du moteur interne.

réparation moteur volet roulant électrique

Extraction du moteur volet Somfy LT50


1. Comment fonctionne le volet roulant électrique ?

Un volet roulant électrique est composé d'un tablier, lui-même constitué de plusieurs lames. Ce tablier est enroulé autour d'un axe ou tube, dans lequel est placé un moteur. C'est ce moteur, de type asynchrone monophasé qui entraîne en rotation le tube d'enroulement et permet d'ouvrir ou de fermer le volet.

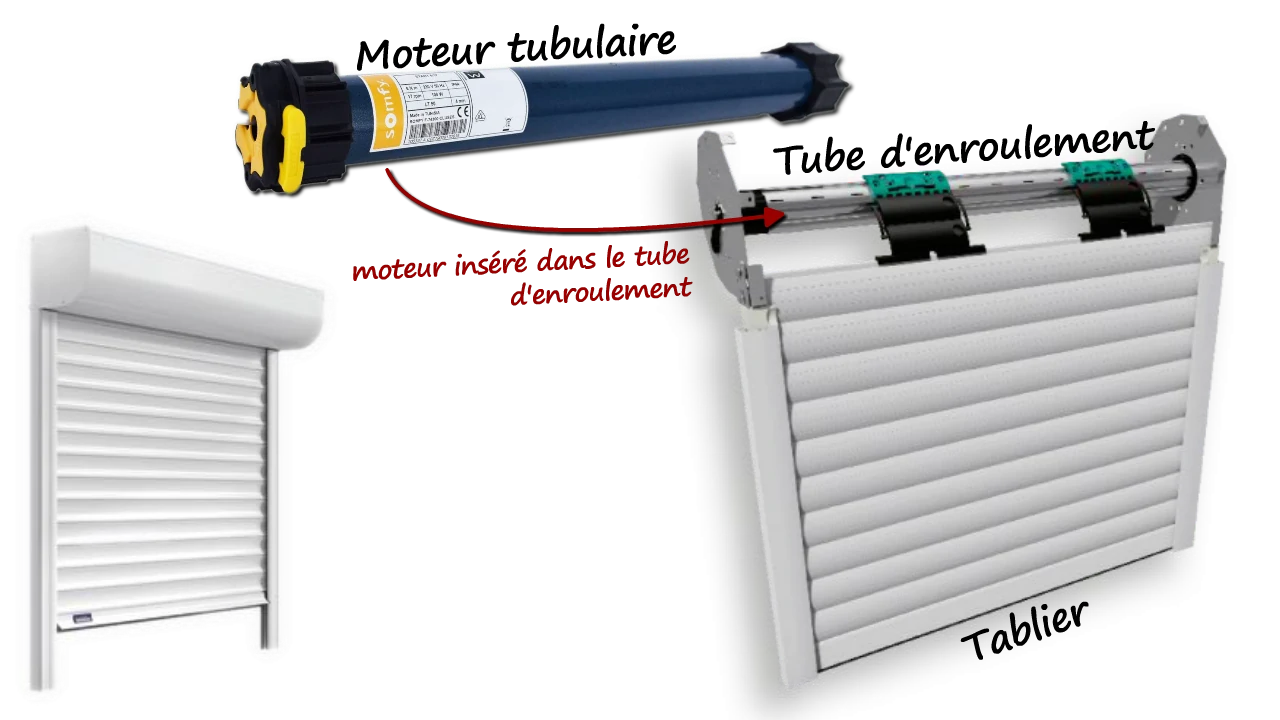

composition d'un volet roulant électrique
Principe du volet roulant électrique

Une commande filaire par boutons, interrupteurs ou sans fil par télécommande ou encore via smartphone permettent de commander la fermeture ou l'ouverture du volet roulant.



2. Pourquoi le volet roulant fait du bruit mais ne monte pas ?

Après plusieurs années de fonctionnement, il se peut que votre volet roulant donne quelques signes de fatigues. L'un d'eux est le fait de ne pas vouloir monter tout seul et qu'il faille l'accompagner afin qu'il puisse ouvrir le volet.

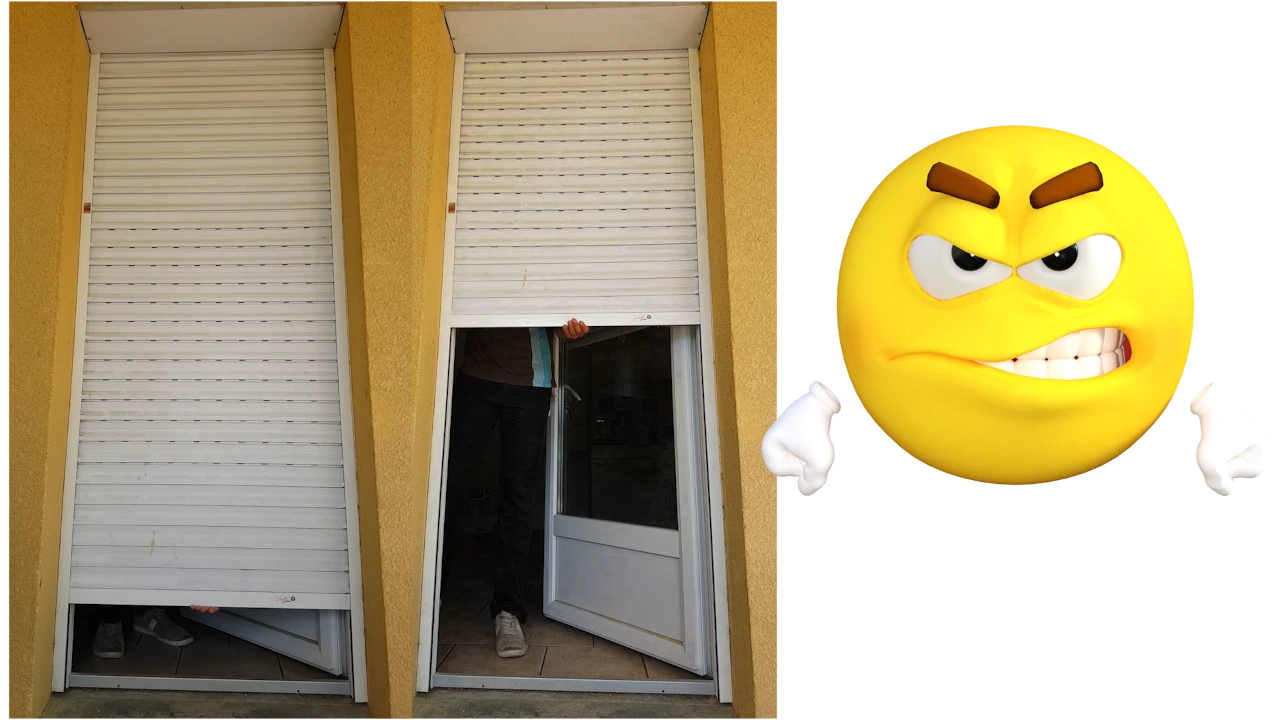

le volet roulant ne monte pas tout seul, vous êtes obligé de l'accompagner
Accompagner le volet roulant lors de sa montée

Si vous entendez le moteur du volet faire du bruit (bruit de vibration normal du moteur), mais que le volet ne monte pas tout seul et que vous êtes obligé de l'aider à monter, c'est le signe d'une défaillance du condensateur permanent.

quelles sont les conséquences d'un condensateur hors service ?
Quels sont les symptômes d'un condensateur défectueux ?

Pour vous assurez que le problème provienne bien du condensateur, il sera nécessaire de démonter le volet (voir la vidéo) afin d'accéder au moteur tubulaire dans lequel est présent le condensateur.

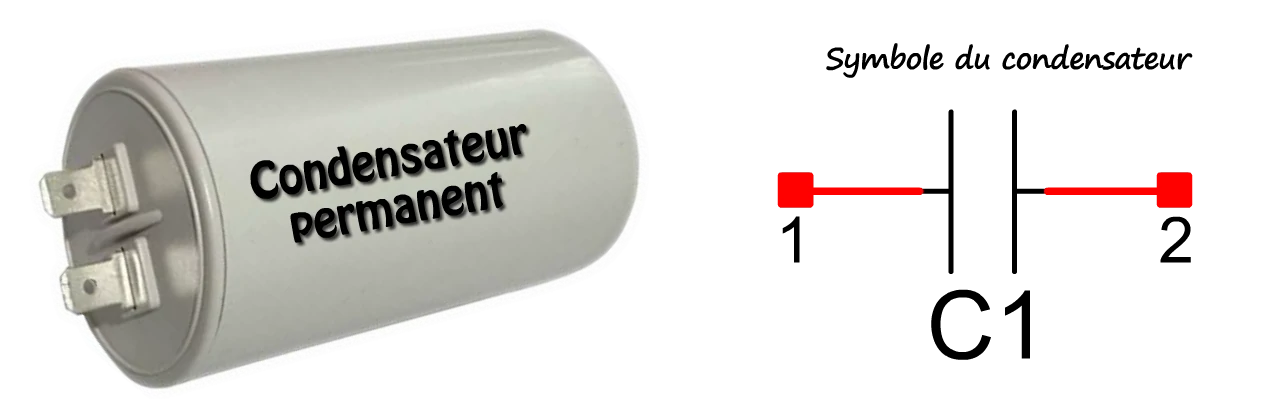

le condensateur est indispensable au fonctionnement du moteur du volet roulant
Le condensateur permanent pour volet roulant électrique

Alors, avant d'appeler un artisan ou une entreprise spécialisée afin de faire installer un volet roulant aluminium neuf en remplacement du volet défectueux, il serait préférable de vérifier le condensateur équipant le moteur. D'autant plus que son remplacement ne vous coûtera que quelques euros et vous aurez la satisfaction d'avoir dépanné un volet roulant en autonomie.


3. Vérifier l'état du condensateur avec un capacimètre

En effet, après de nombreuses années de marche, il se peut que la panne du volet roulant provienne d'un condensateur défectueux.

Le condensateur est une pièce indispensable au fonctionnement du moteur équipant le volet. Ce dernier est un moteur asynchrone monophasé devant être équipé d'un condensateur pour le démarrage (condensateur de démarrage) ou pour le fonctionnement normal (condensateur permanent).

Mais le condensateur est vendu avec une durée de vie limitée à environ 10000 heures de fonctionnement, de ce fait, une grande majorité des problèmes qui surviennent sur les volets roulant provient de ce composant.

Alors, si la descente fonctionne mais que la montée du volet ne fonctionne pas du tout ou qu'il faut l'aider pour remonter, la panne provient surement du condensateur.

Pour vérifier l'état du condensateur d'un volet roulant on peut utiliser un multimètre sur la position capacimètre permettant de mesurer sa capacité en Farads.

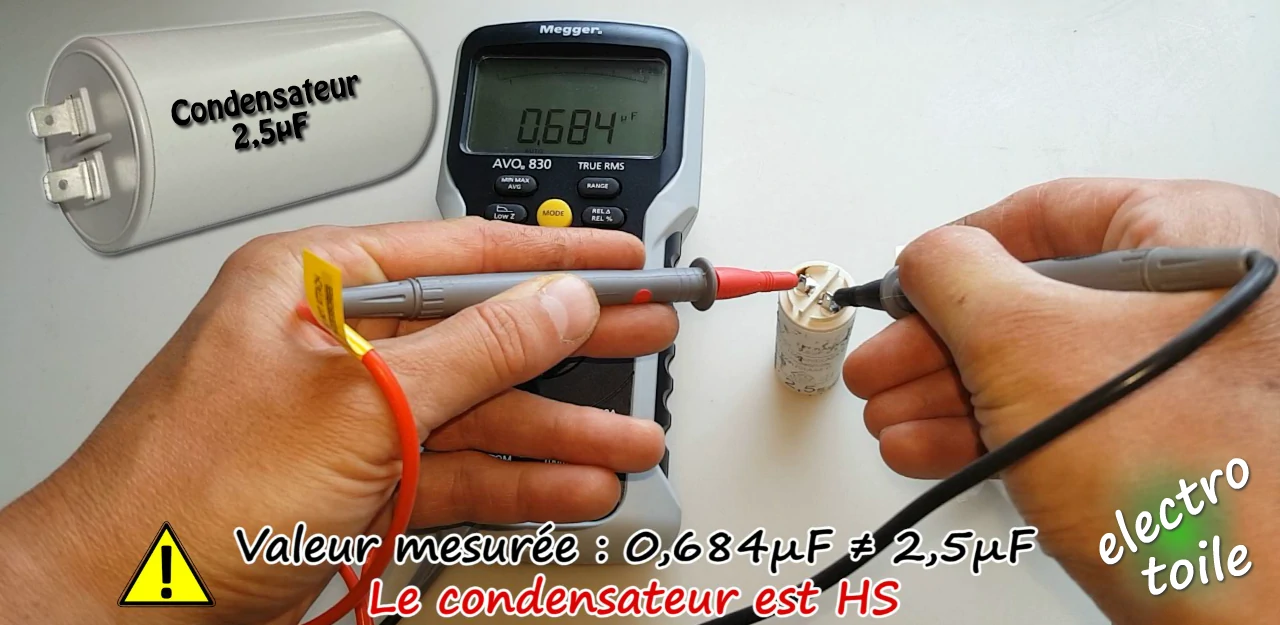

Mesure d'un condensateur avec un capacimète
Vérification d'un condensateur avec un multimètre sur la position capacimètre

En comparant la valeur affichée sur le condensateur en μF ➡️ Micro Farads à celle mesurée par le capacimètre, on peut se rendre compte de l'état du condensateur.

Pour l'exemple de la photo, la mesure sur le condensateur annonce 0,684μF alors qu'il devrait faire 2,5μF, cela signifie que le condensateur est hors service, c'est l'origine du problème du volet roulant. Il est donc nécessaire de le remplacer par un condensateur identique.

Si le multimètre affiche à l'écran OL (Over Load) ou que la mesure diffère beaucoup de la valeur mentionnée sur l'étiquette du condensateur, cela signifie que ce dernier est hors service et qu'il doit être changé.

Il faudra choisir un condensateur avec des caractéristiques identiques au composant défectueux. Il faudra donc veiller à ce que la tension en Volt, la capacité en micro Farad correspondent avec l'ancien condensateur.

Guide de choix du condensateur pour moteur asynchrone

  • Déterminer le type : condensateur permanent ou condensateur de démarrage.
  • Relever la capacité du condensateur en général μF ou nF
  • Identifier le type de raccordements soit sur cosses ou avec un câble.
  • Noter la tension d'alimentation et de fonctionnement, en général ce sera du 230V en monophasé.
  • Mesurer les dimensions et la forme afin qu'il s'adapte dans son emplacement futur (tube du volet roulant).

Si par contre le problème de votre volet roulant n'a pas pour origine le condensateur, il se pourrait que le disfonctionnement soit du fait du moteur électrique. J'ai également été confronté à ce problème sur le volet roulant de ma baie vitrée. Cliquez sur le lien ci-dessous pour consulter mon tutoriel étapes par étapes pour extraire le moteur Somfy et solutionner le problème.

réparation moteur volet roulant électrique

Extraction du moteur volet Somfy LT50



4. Remplacer le condensateur permanent du volet roulant électrique

Le remplacement du condensateur nécessitera un peu de temps, en effet il sera nécessaire de démonter le volet et de le remonter. Mais le fait de le faire soi-même vous permettra de réaliser des économies, le condensateur coûtant moins de 10€ euros sur internet frais de port inclus, il serait dommage de faire intervenir un professionnel.

Pour réparer un volet rouant électrique, il faut faire descendre complètement le tablier en appuyant sur le bouton du bas.

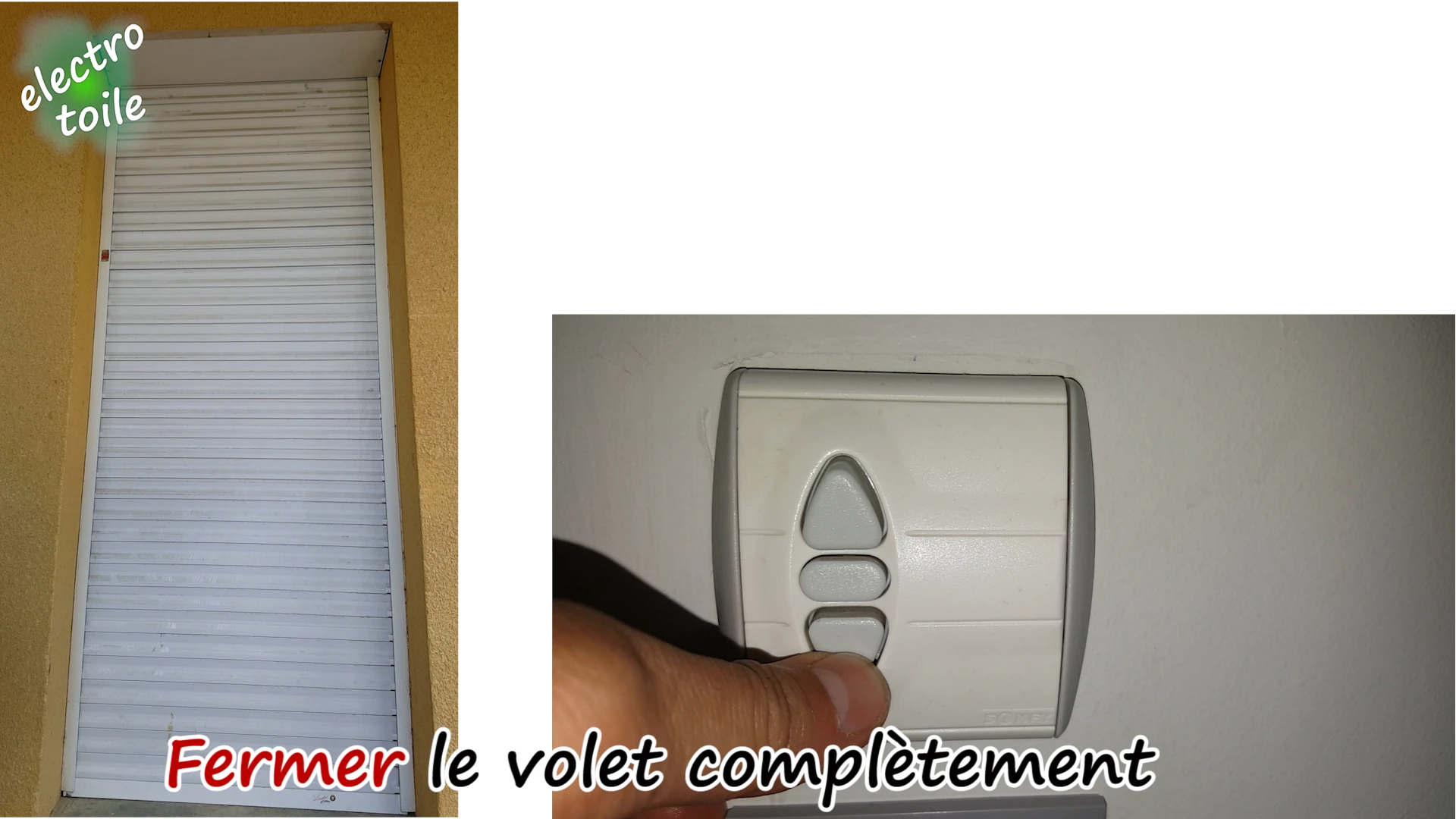

Fermer le volet pour accéder au tube d'enroulement
Il faut faire descendre complètement le tablier avant d'intervenir

Lorsque le tablier est complètement baissé et afin de travailler en sécurité hors tension, il faut ouvrir le disjoncteur qui protège le volet roulant en défaut.

Si vous n'êtes pas sûr de vous, pour l'identification du disjoncteur, vous pouvez ouvrir le disjoncteur général placé à proximité du compteur d'énergie. Cette procédure mettre hors tension l'ensemble de l'installation électrique du logement.

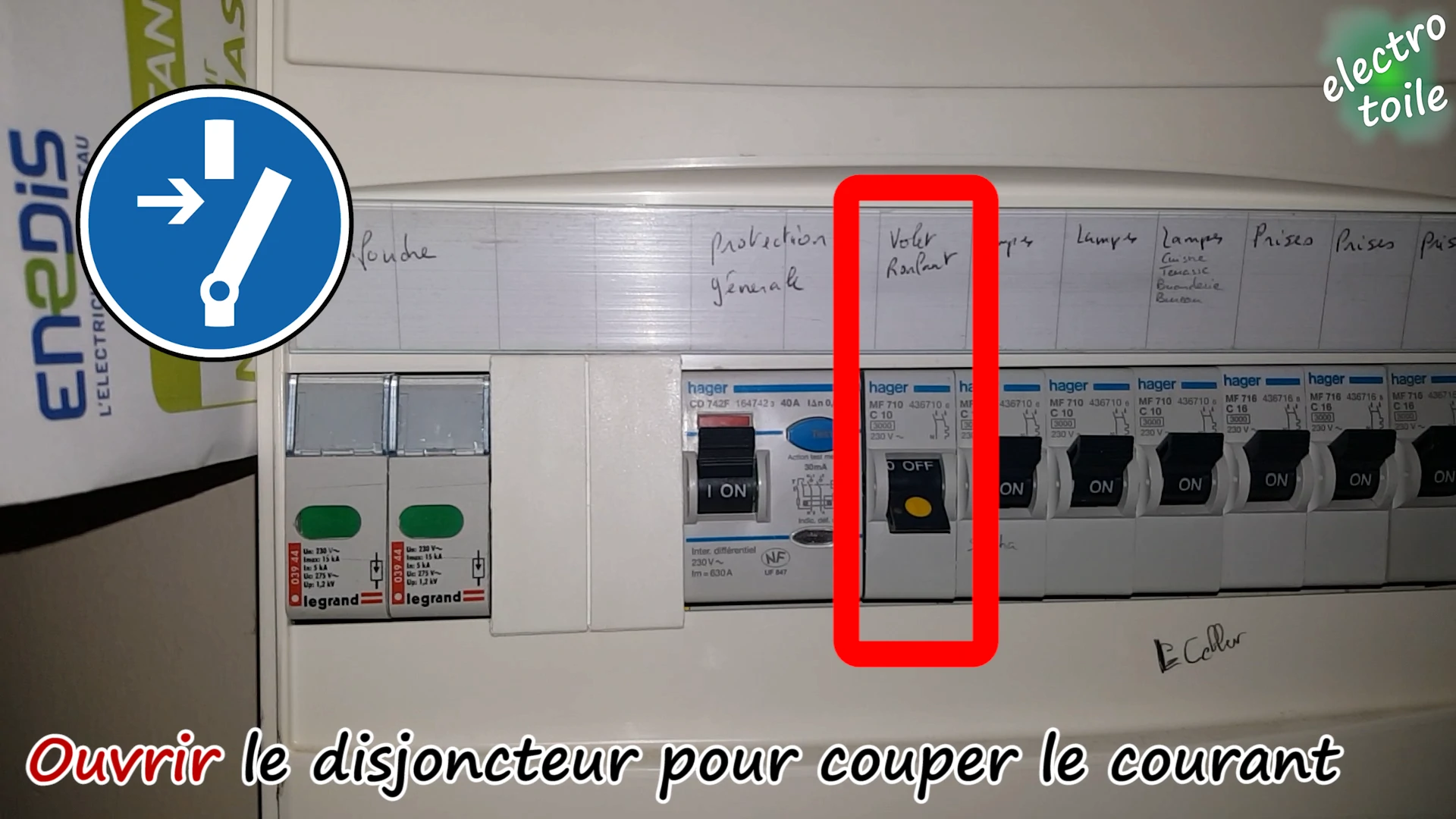

Mise hors tension du circuit volet roulant électrique
Ouverture de la protection (disjoncteur) pour sécuriser l'intervention

Pour accéder au tube d'enroulement, il faut retirer le cache de protection, dans mon cas deux vis le maintienne.

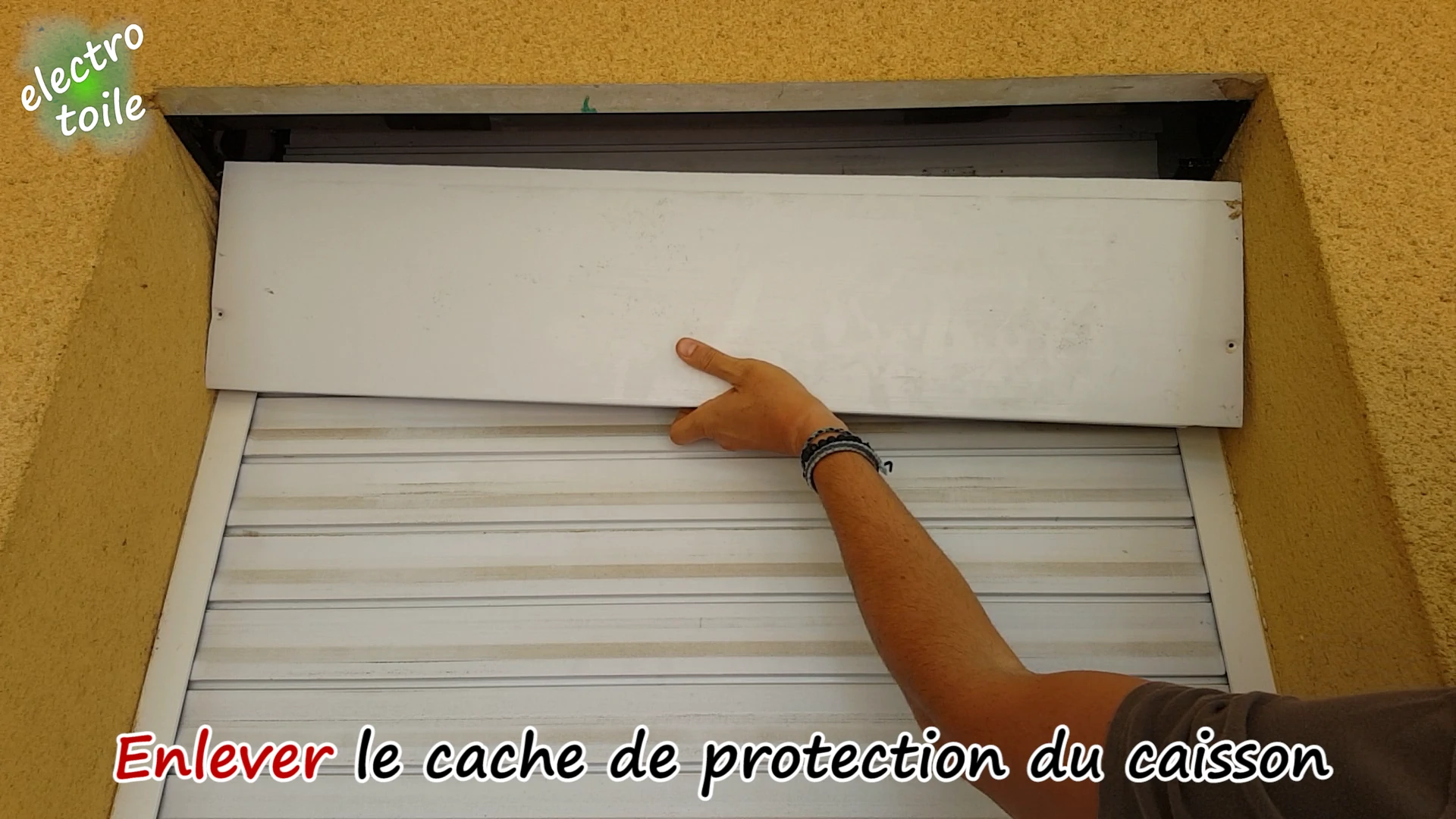

Enlever le cache du caisson du volet roulant
Démonter le cache du caisson

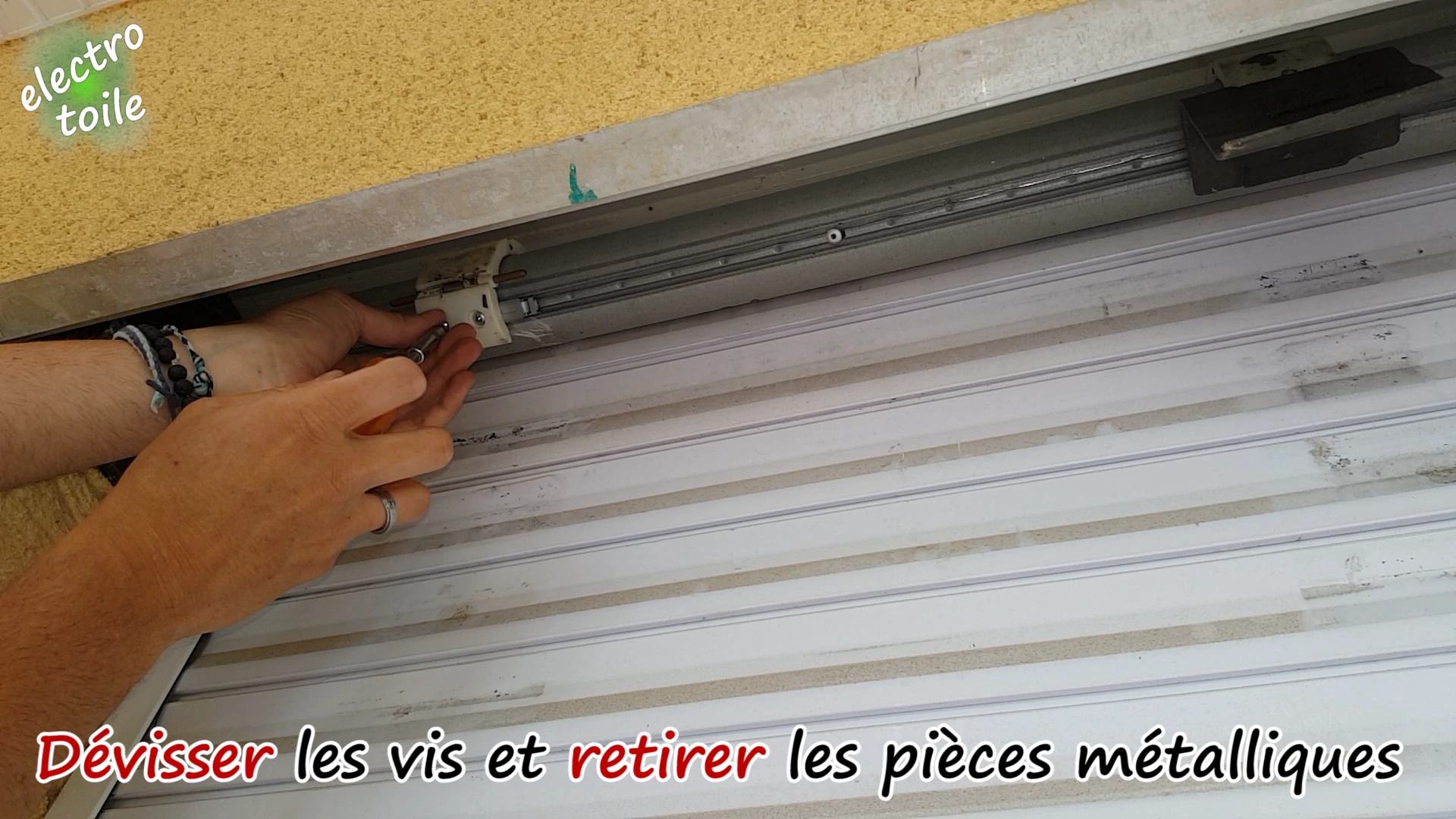

Sur ce mécanisme de volet roulant, on peut observer deux fixations à gauche et à droite, elles lient le tablier blanc au tube d'enroulement. Il faut retirer pour chacun d'eux les vis et les pièces métalliques de maintient permettant au tablier de s'enrouler sur l'axe. Faites attention à ne pas perdre des pièces car elles pourraient tomber au sol. Il faut procéder de la même manière pour la seconde fixation.

Détacher le volet du tube d'enroulement
Enlever les attaches qui lient le tablier au tube d'enroulement

Lorsque le tablier est complètement décroché du tube d'enroulement, il est possible d'accéder plus facilement au moteur du volet roulant.

Après toutes ces étapes pour remonter le mécanisme du volet roulant, vous pourrez enfin remettre sous tension en refermant le disjoncteur divisionnaire ou le général.

Maintenant vient le moment crucial du test, pour cela, appuyer sur le bouton montée pour commander l'ouverture du volet roulant.

Par miracle le volet roulant remonte de nouveau sans que vous ayez besoin de l'accompagner et vous en aurez enfin terminé avec le dépannage du volet roulant.





5. Les autres causes possibles de pannes sur un volet roulant

Mais il existe plusieurs autres causes possibles de dysfonctionnement les volets roulant, et trouver un professionnel du volet roulant est souvent indispensable. Un problème courant est celui des lames mal alignées ou endommagées, qui peuvent entraîner le blocage du volet roulant. Une autre cause possible peut être un moteur qui fonctionne mal, en particulier pour les volets roulants électriques. Des fins de course mal réglées peuvent également entraîner l'arrêt du fonctionnement du volet roulant. D'autres facteurs peuvent contribuer à la défaillance d'un volet roulant, notamment l'accumulation de poussière, l'usure ou les dommages physiques résultant d'un impact ou de facteurs environnementaux tels que des conditions météorologiques difficiles.

Il pourrait également s'agir d'un problème interne du moteur, c'est ce qu'il m'est arrivé sur le volet roulant de ma baie vitrée. Alors, si vous êtes un peu frileux à vous lancer dans le dépannage seul de votre moteur, consultez mon article sur le démontage complet du moteur Somfy LT50 Jet 10/17 et son remontage permettant de résoudre un disfonctionnement. J'y explique étapes par étapes comment extraire le mécanisme du moteur et comment le remonter en toute sécurité.
