Comment réparer une pompe de filtration de piscine qui ne démarre pas ?


photo de l'auteur de l'article du blog electrotoile.eu Steed - Publié le 17/06/2022

dépanner la pompe de filtration d'une piscine

Soudainement, la pompe de filtration de votre piscine ne veut plus démarrer. Lorsque vous appuyez sur le bouton marche de la filtration, vous entendez un bruit, une sorte de grésillement ou de vibration dans le tableau, mais la pompe ne démarre pas. Découvrez dans cet article comment localiser l'origine de la panne et la solution pour réparer le moteur pompe de la piscine.



  • La pompe de filtration de la piscine ne démarre pas
  • Réparer la pompe de piscine en vidéo
  • Comment localiser la panne d'une pompe de piscine ?
  • Comment réparer la pompe de la piscine ?


Pourquoi pompe de filtration de la piscine ne démarre pas ?

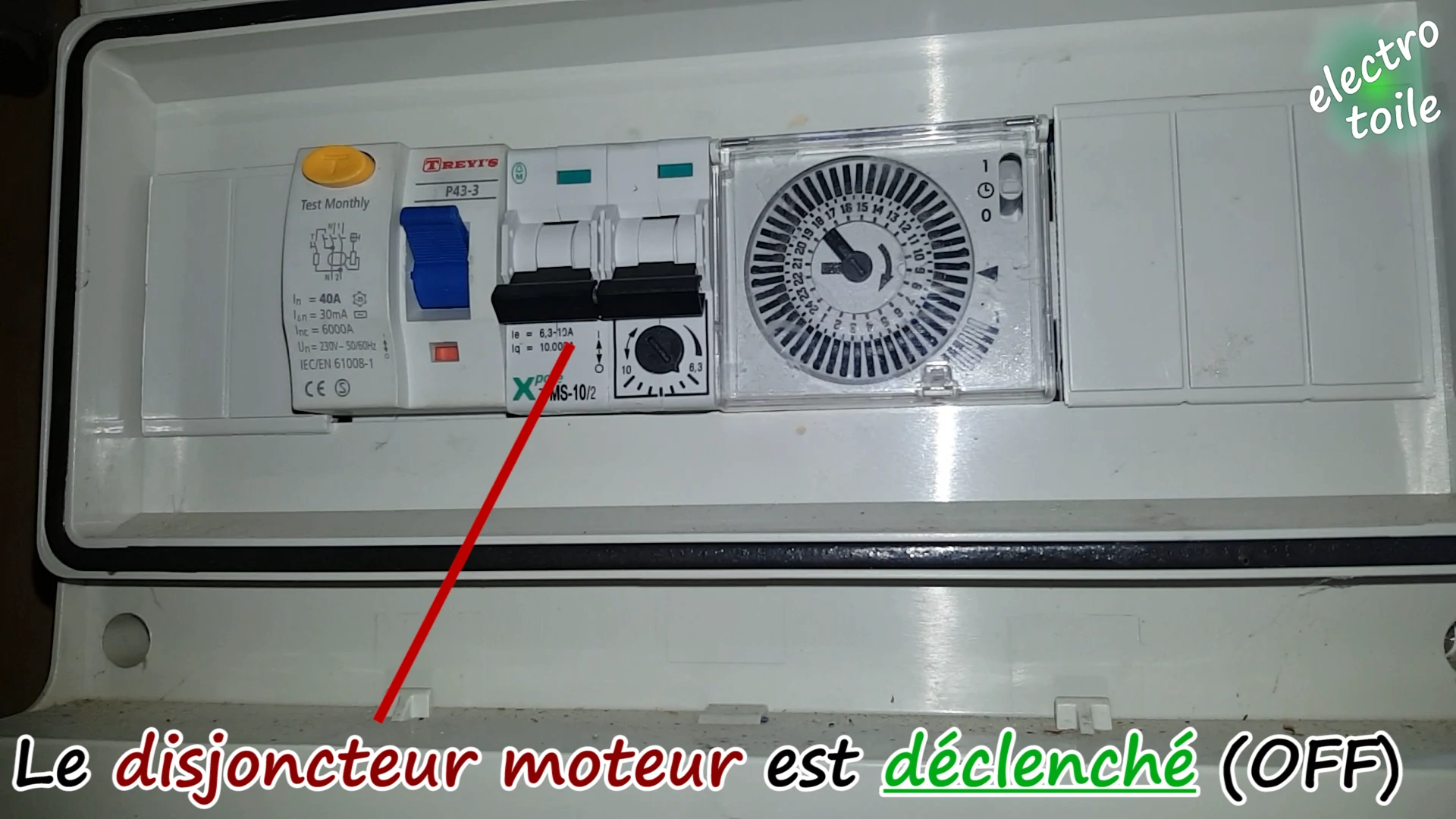

La semaine dernière, en me rendant au tableau électrique de la piscine, je me suis rendu compte que le disjoncteur moteur de la pompe était déclenché, c'est à dire qu'il était sur la position OFF (ouvert).

le disjoncteur moteur de la pompe de filtration est ouvert

Je réarme le disjoncteur, j'appuie sur le bouton marche pour démarrer le moteur de la filtration et j'entends un bruit de grésillement en provenance du tableau électrique de la piscine, mais la pompe de filtration ne démarre pas. Le grésillement provient de la bobine du contacteur qui est alimentée, et le caclement c'est l'enclenchement du contacteur (passage de 0 à 1), mais ce qui n'est pas logique, c'est que la pompe ne se lance pas.

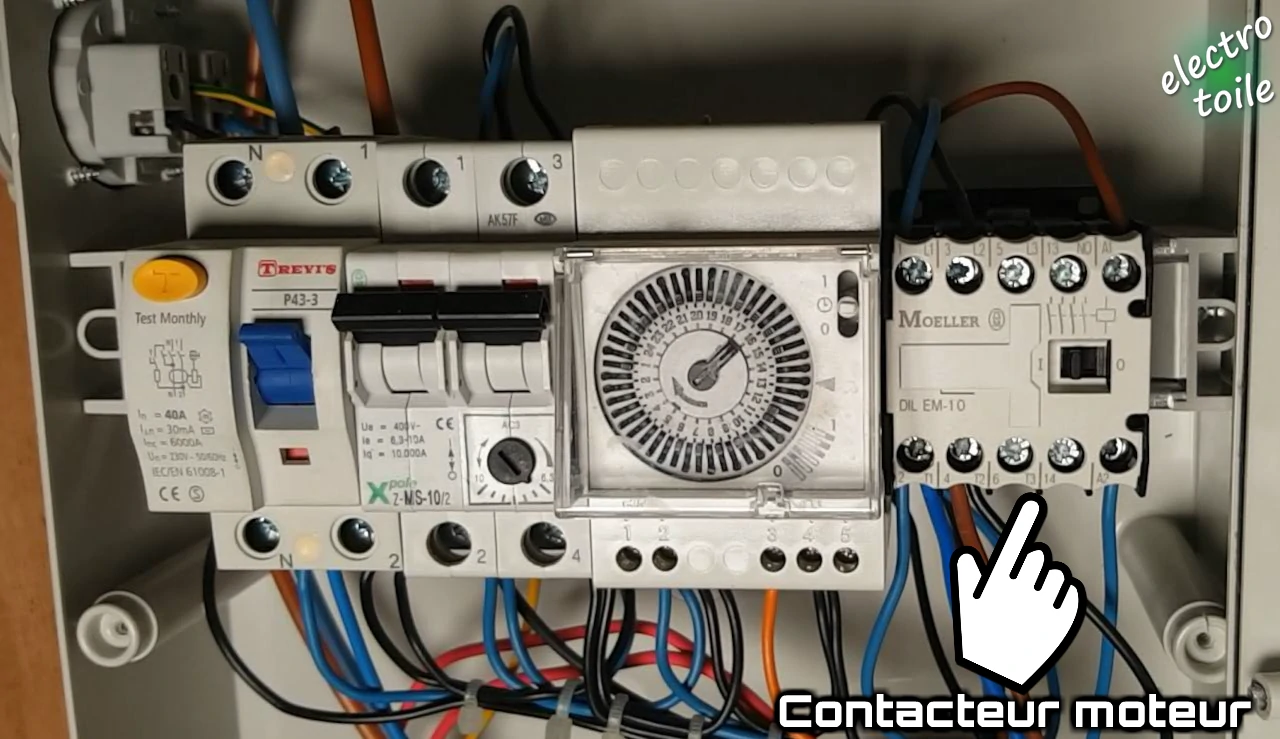

Concrètement, la commande électrique par le contacteur fonctionne, mais pour autant le moteur de la piscine ne démarre pas. Comme on peut le voir sur la photo ci-dessous, le contacteur est sur la position 1 donc enclenché, mais le moteur ne fonctionne pas (voir vidéo).

le contacteur enclenché doit commander la marche de la pompe

Après quelques secondes, le disjoncteur déclenche car le moteur de la pompe ne démarre pas et absorbe un courant trop élevé (détection d'une surcharge par le disjoncteur magnétothermique).

Si vous vous demandez quels sont les appareils qui composent la filtration d'une piscine, je vous invite à regarder cette vidéo :


Maintenant, il faut trouver la cause du défaut sur la pompe de piscine empêchant le démarrage du moteur.


Réparer la pompe de piscine en vidéo

Voici un petit guide en vidéo vous permettant de réparer la pompe de filtration d'une piscine lorsque la panne provient du condensateur permanent.




Comment localiser la panne d'une pompe de piscine ?

Dans la majorité des cas, lorsque votre pompe de piscine ne démarre pas cela provient d'un problème de condensateur. Ne vous inquiétez inutile de remplacer la pompe, d'ailleurs, il ne vous en coutera moins de 20 euros pour la réparation et le remplacement.

Les causes possibles d'une panne sur la pompe de piscine :

Si vous constatez que l'alimentation électrique est correcte, mais que le disjoncteur déclenche, cela signifie qu'un courant circule dans le moteur et qu'au bout d'un moment celui devient trop important et la protection par disjoncteur s'ouvre. Les raisons de ce dysfonctionnement de la pompe sont :

  • Le condensateur permanent est hors service.
  • La pompe est bloquée, le moteur est grippé, il force mais n'arrive pas à tourner.
  • Le bobinage moteur est défectueux.

Dans la suite de l'article je vais m'attarder sur la première cause de panne, c'est à dire au défaut du condensateur moteur car c'est la principale source de problème sur les moteur asynchrone monophasé (voir l'article sur la réparation de la motorisation d'un volet roulant).

remplacer le condensateur d'un volet roulant

Guide de remplacement d'un condensateur pour volet roulant électrique.

remplacer les charbons d'un lave-linge

Guide de dépanage d'un lave-linge par le remplacement des charbons du moteur.

Pompe bloquée :

Mettez hors tension le circuit électrique de la filtration. Ouvrez la grille de protection à l'arrière de la pompe, vous aurez accès à l'hélice de ventilation du moteur.

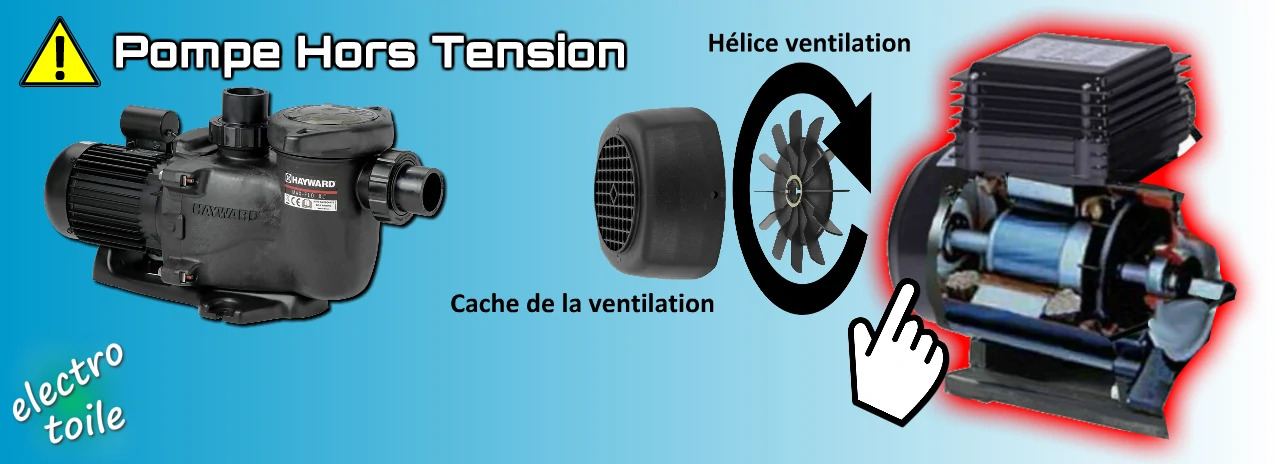

vérification que le moteur de la pompe peut tourner

Lorsque vous avez acccès à l'hélice, essayez de la faire tourner, si elle est bloquée c'est que quelque chose empêche la pompe ou le moteur de tourner. Cela peut être causé par le blocage de la turbine de la pompe, de gros débris bloquent la rotation de la turbine. Il faut les retirer afin de dégager la turbine de la pompe.

Condensateur moteur défectueux :

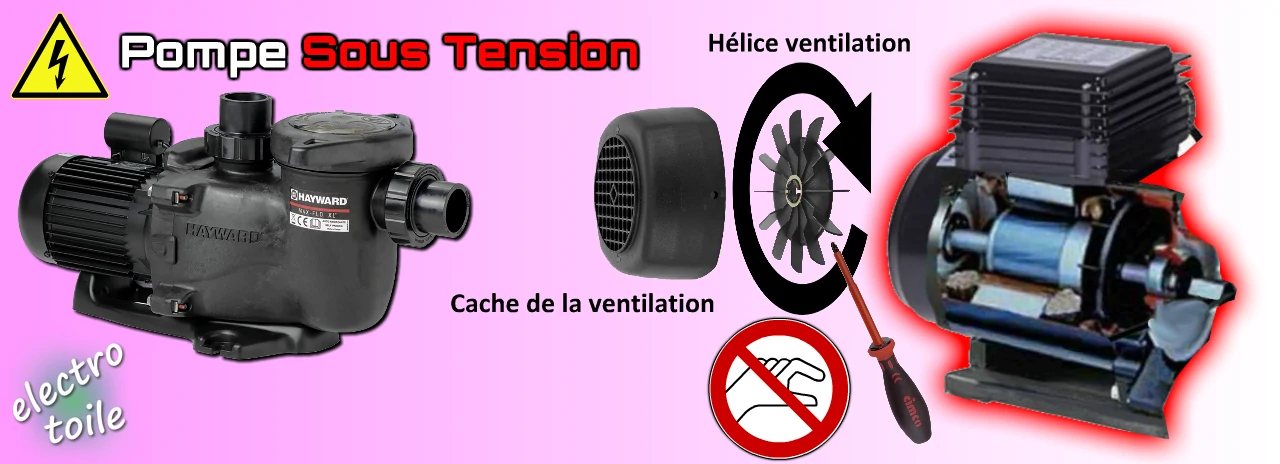

1⃣ Pour identifier le problème de condensateur moteur, vous pouvez faire de même que précédemment, en ouvrant le cache de la ventilation arrière du moteur. Mais cette fois-ci la pompe doit être sous tension, et il faut appuyer sur le bouton marche de la filtration.

vérifier que l'axe du moteur de la pompe peut tourner avec un outil

Avec un tournevis par exemple (Ne pas y mettre les doigts), faites tourner l'hélice. Si le moteur ne se lance pas, c'est que le condensateur du moteur est hors service.

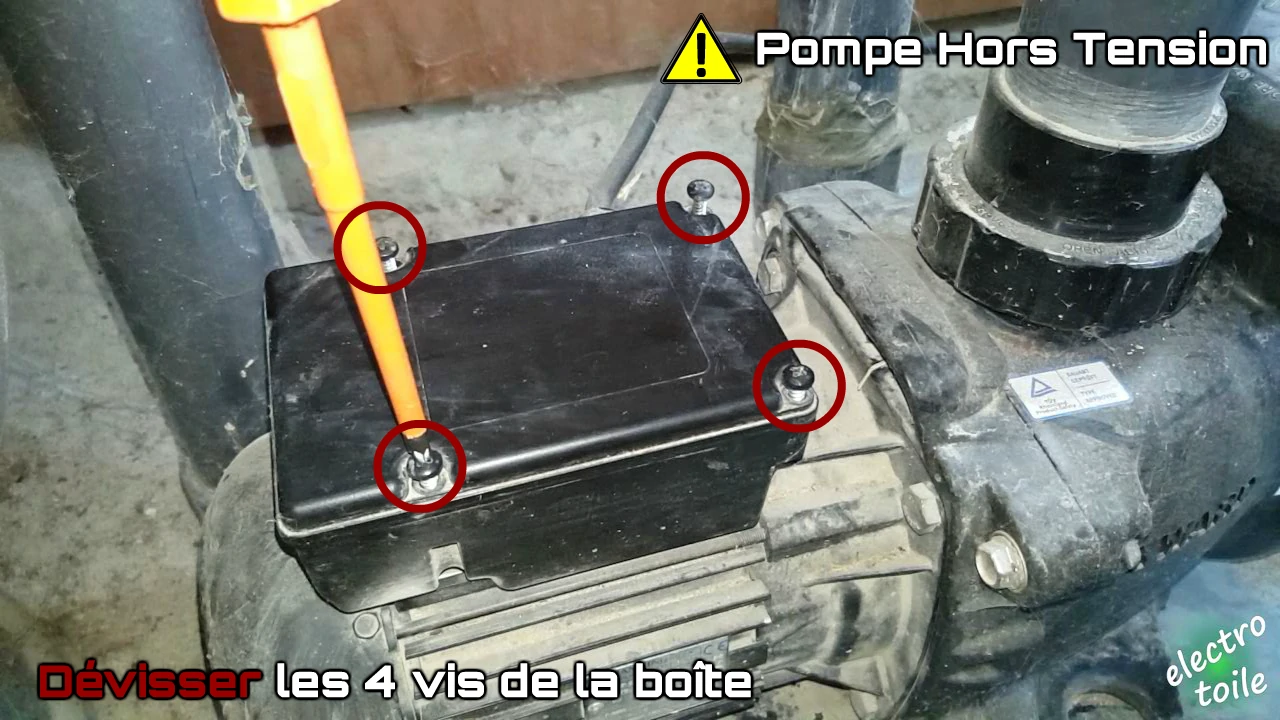

2⃣ L'autre solution pour tester le condensateur consiste dans un premier temps à mettre hors tension la pompe de filtration. Il faut ouvrir le cache de la boîte à bornes du moteur. Pour cela, il faut en général retirer les 4 vis du cache.

démonter la boîte à bornes du moteur le la pompe de filtration de la piscine

Le condensateur responsable de la panne de la pompe de filtration, c'est ce cylindre blanc équipé en général de deux pôles. Il se présente sous plusieurs formes, parfois avec un câble, des fois sans, avec des cosses ou sans. Les dimensions du condensateur peuvent également varier (diamètre, longueur, longueur du câble, etc.).

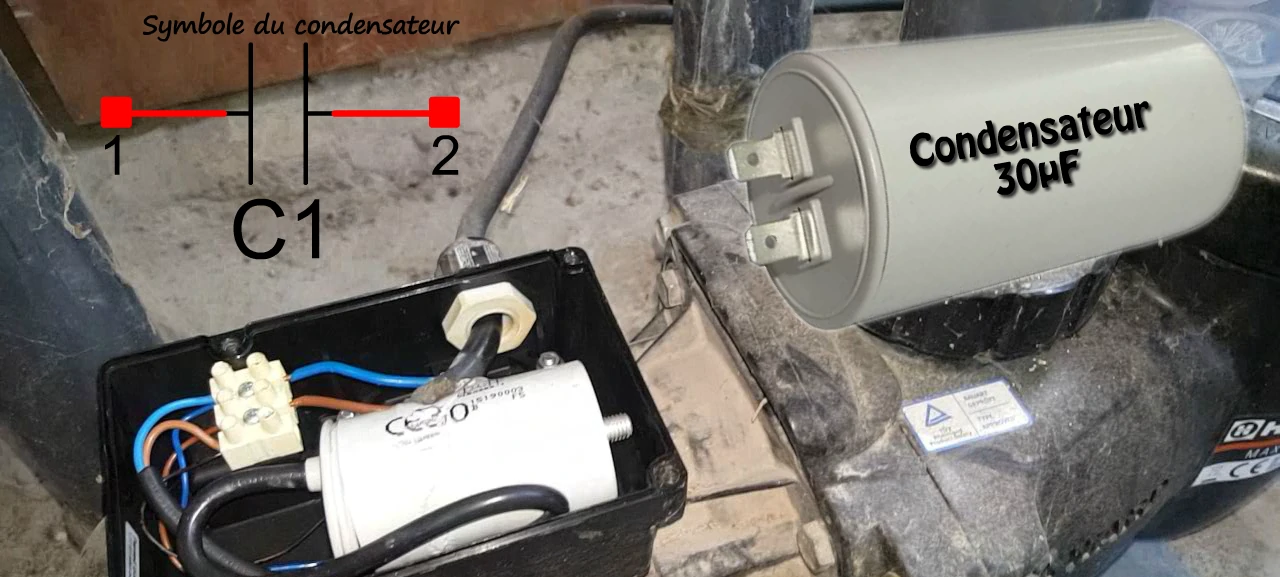

identification du condensateur responsable de la panne du moteur de filtration de la piscine

Le condensateur est indispensable au démarrage de la pompe de piscine, il sert également à limiter le courant lors du fonctionnement normal du moteur. En effet, lors du démarrage, le condensateur stocke l'énergie électrique afin d'assister le moteur lors de sa phase de démarrage (couple élevé nécessaire). De ce fait, sans le condensateur pas de démarrage de la pompe de piscine.

Par contre si le moteur est lancé mais que le condensateur est défectueux, le moteur tourne quasi normalement, mais sans vous en rendre compte le moteur absorbe une intensité supérieure à celle consommée en présence du condensateur.

attention danger Même si le montage est hors tension, veillez dans un premier temps à ne pas toucher les parties conductrices du condensateur. En effet, il peut encore être chargé (danger invisible) et le fait de le toucher pourrait provoquer une électrisation.

Pour éviter cela, avant toute manipulation, il faut vérifier l'absence de tension aux bornes du moteur et du condensateur. Vous pouvez utilisez pour cela un détecteur de tension ou à défaut un multimètre sur la position Voltmètre AC. Il est également recommandé de se protéger de tout contact électrique en s'équipant d'une paire de gants isolants.


Dans mon cas, il était possible visuellement de dire que le problème de la pompe provenait du condensateur, en effet, ce dernier était fondu dans la boîte. Le défaut sur le condensateur aurait pu provoquer la destruction du moteur voir un incendie.

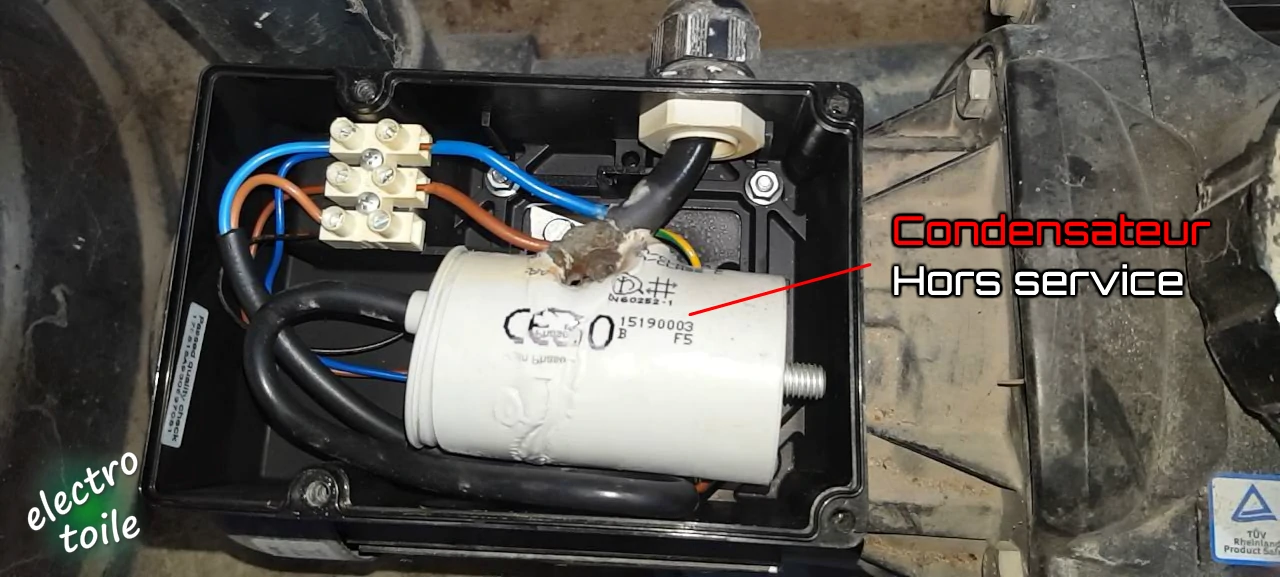

condensateur pompe piscine cramé
Le condensateur de la pompe de filtration est détruit

Avant de démonter le condensateur, prenez une photo du montage afin de repérer son emplacement et son raccordement. Le condensateur est relié entre le Neutre et l'enroulement auxiliaire sur un moteur monophasé. J'avais déjà pris la photo du condensateur dans ma vidéo sur la mesure d'isolement sur un moteur monophasé.

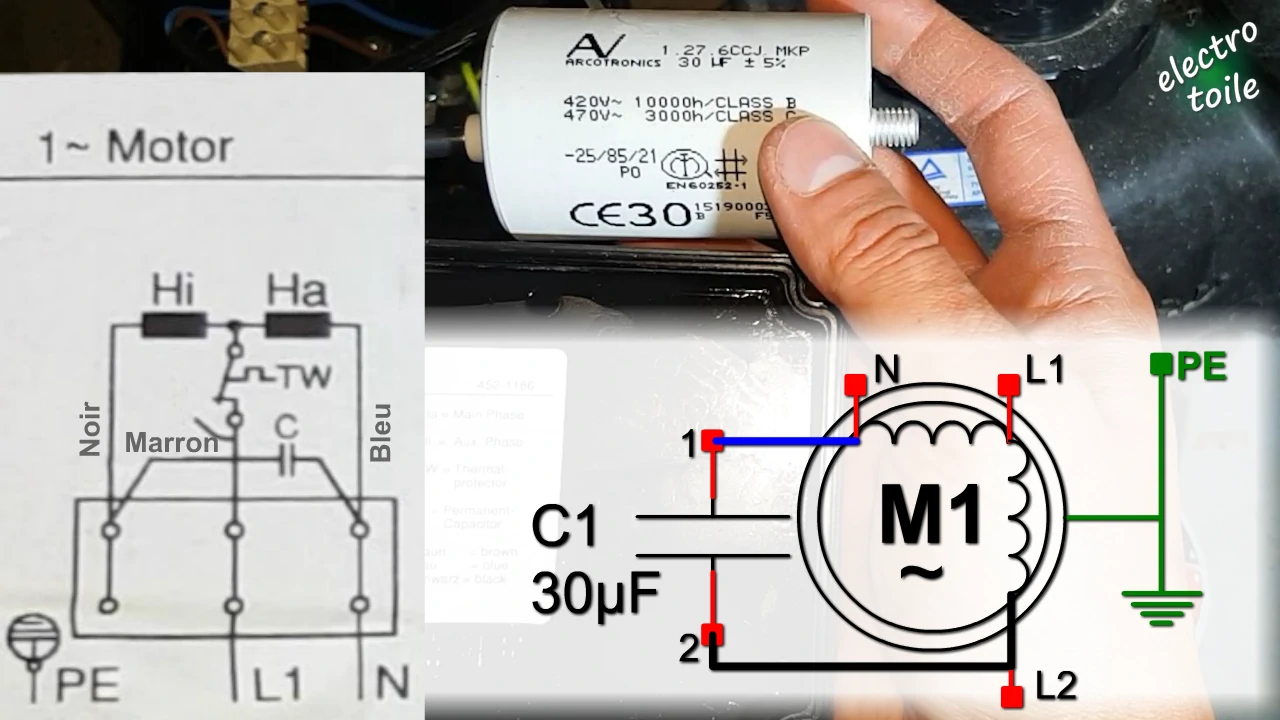

schéma de câblage du condensateur permanent du moteur monophasé
Schéma de raccordement du condensateur sur le moteur de filtration

Mais si votre condensateur parait intact vue de l'extérieur, il est intéressant de faire une mesure sur le condensateur afin de vérifier que le condensateur est HS ou non.

Pour contrôler l'état du condensateur, il faut utiliser un multimètre disposant de la fonction capacimètre multimètre, et on place l'appareil de mesure directement aux bornes du condensateur (non relié au montage).

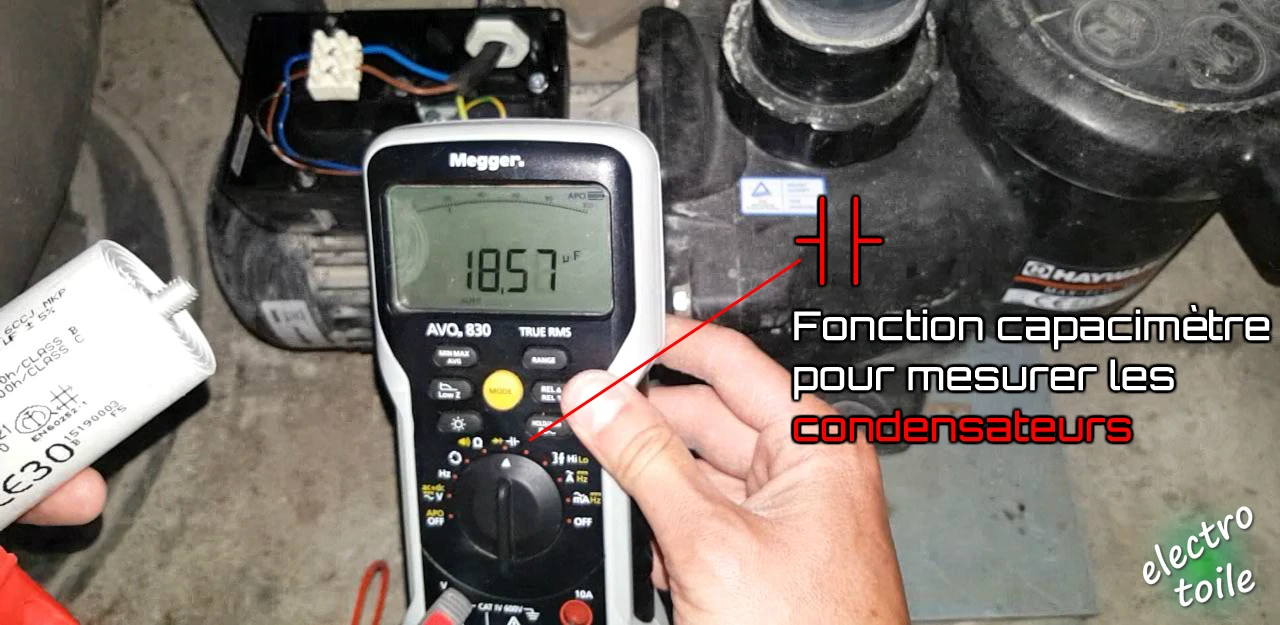

vérifier un condensateur avec un multimètre capacimètre
Contrôler un condensateur avec un multimètre

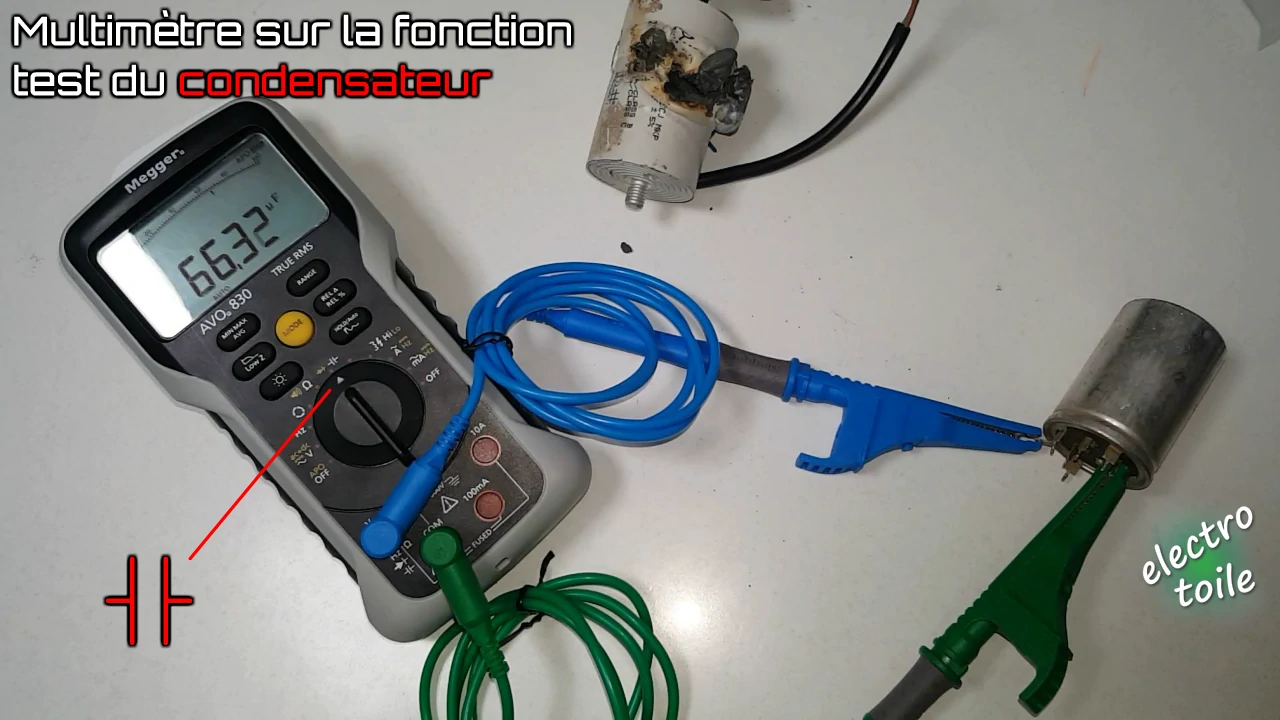

contrôler la valeur du condensateur avec un multimètre
Tester le bon état d'un condensateur avec le multimètre

La valeur indiquée sur le multimètre est exprimée en microFarad (μF), elle doit correspondre à-peu-près (+/- 5 ou 10%) à la valeur indiquée sur la corps du condensateur.

La valeur du condensateur n'était plus visible car il avait fondu. Par chance, j'avais le visuel intégral du condensateur avec la valeur de la capacité du condensateur C = 30 μF.

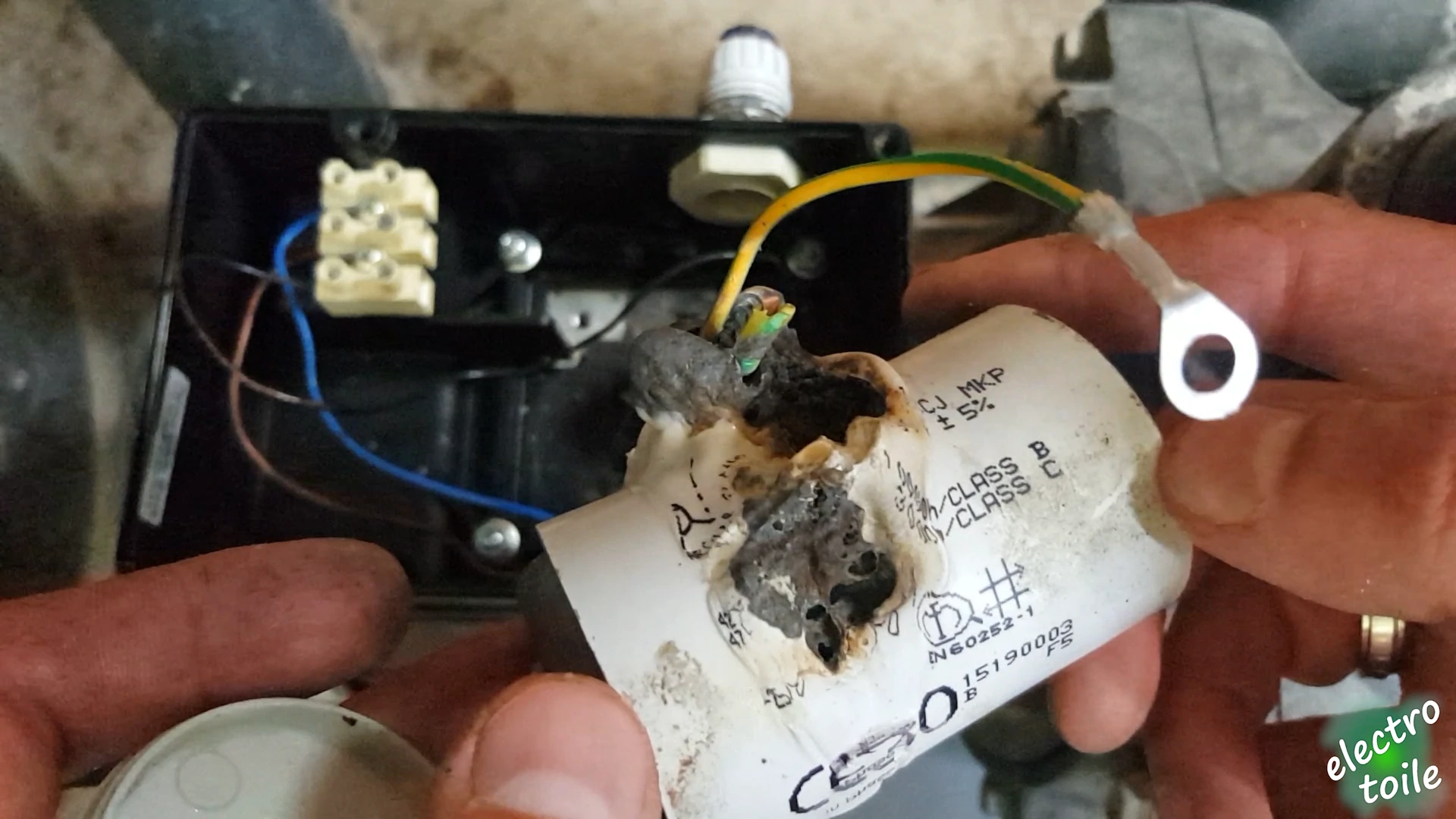

condensateur permanent moteur filtration piscine hors service
Le condensateur HS a brûlé

Condensateur 30μF + câble

Condensateur 30μF sans câble avec cosse

Condensateur 30μF + câble + cosses à œillet

Déterminer la valeur du condensateur pour le moteur :

Calculer la valeur du condensateur du moteur

Si la valeur de la capacité du condensateur de votre moteur est effacé ou non visible sur la plaque signalétique, il n'existe pas de formule permettant de déterminer la capacité du condensateur permanent d'un moteur monophasé. Attention, car si vous choisissez une capacité trop faible, le moteur perdra en efficacité, par contre, si vous installez une capacité trop élevée, vous risquez de détruire l'enroulement secondaire du moteur.

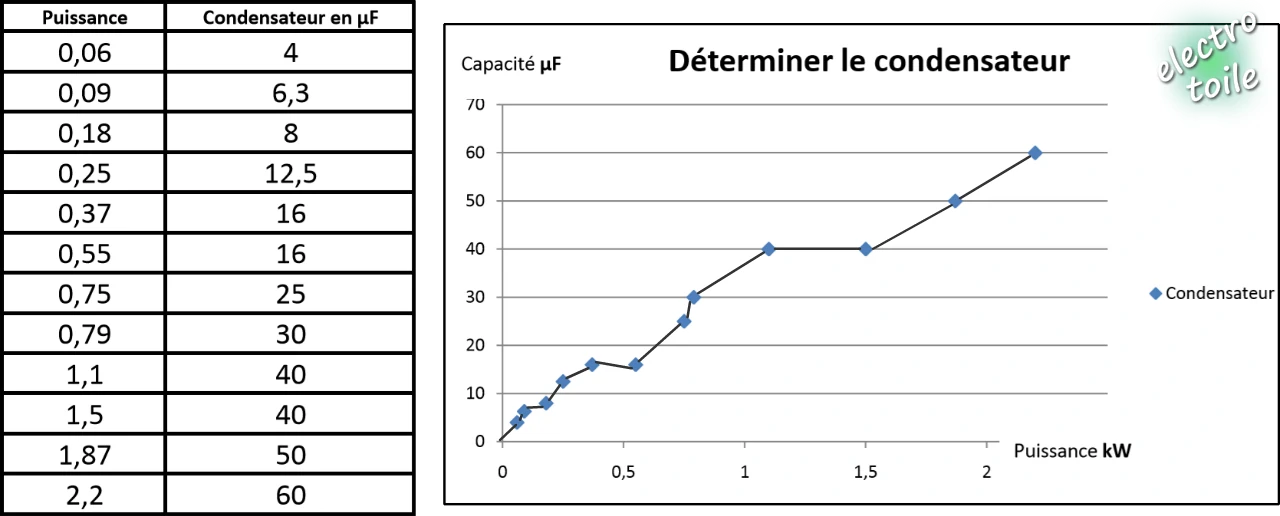

trouver la capacité d'un condensateur pour moteur monophasé
Valeur de capacité pour moteur monophasé

Une solution est de considérer qu'un moteur d'une puissance de 1 kW nécessite un condensateur de capacité de 30μF.

Pour les moteurs triphasés utilisés en monophasé, il existe plusieurs formules permettant de déterminer la capacité du condensateur permanent.

Formule n°1 :
C = I / (6,28 x U x f x 10-6)
C:Capacité en en μF - I:Intensité en A - U:Tension en V - f:Fréquence en Hz

Formule n°2 :
C = 0,2228 x P / (U2 x f x 10-9)
C:Capacité en en μF - P:Puissance en kW - U:Tension en V - f:Fréquence en Hz

Trouver la valeur du condensateur avec la plaque du moteur

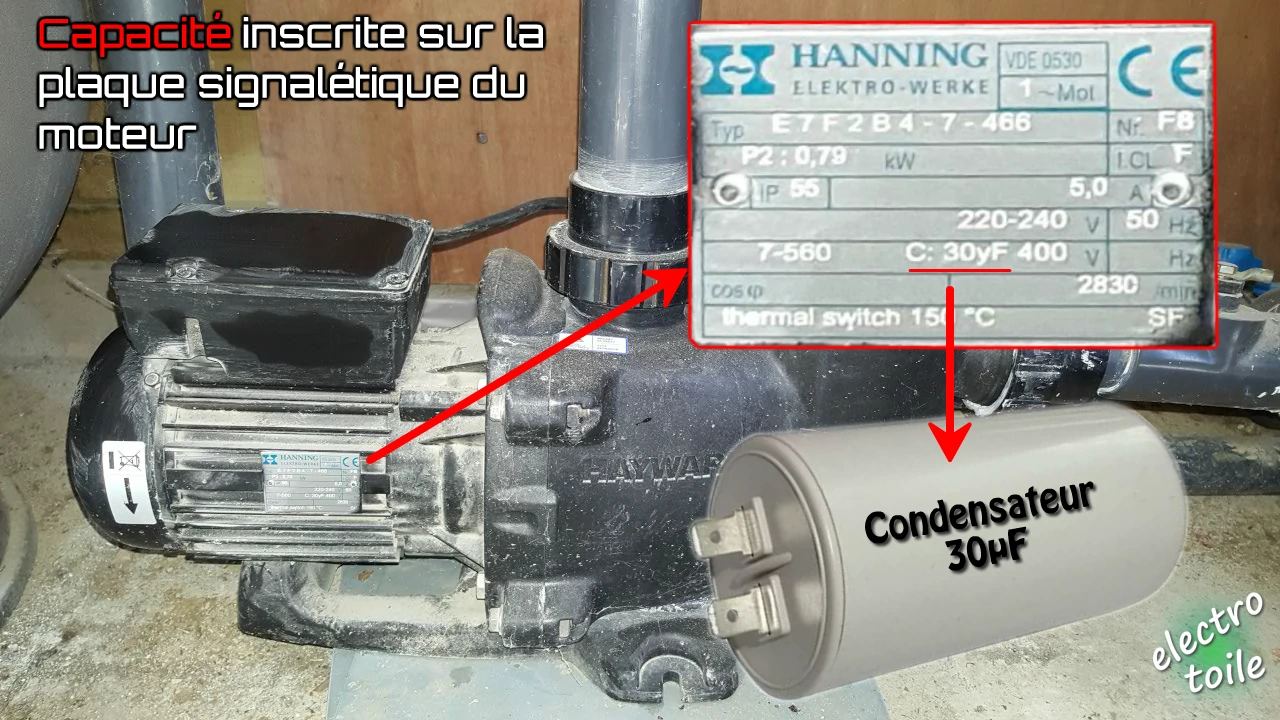

Il est possible que la valeur du condensateur à installer dans le moteur soit inscrite sur la plaque signalétique du moteur. Sur l'image ci-dessous, la valeur n'est pas exprimé en μF mais en yF à cause de l'absence de carractère spécial μ (Mu lettre Grecque), lors de l'impression sur la plaque elle a été remplacé par un y.

identifier la capacite du condensateur en utilisant la plaque signalétique du moteur
On peut identifier la capacité du condensateur sur la plaque signalétique du moteur


Comment réparer la pompe de la piscine ?

Vous l'aurez compris, dans la majorité des cas, la solution pour dépanner une pompe de piscine qui ne démarre pas est de remplacer le condensateur.

Il vous faudra choisir le condensateur en respectant certaines caractéristiques.

Guide de choix d'un condensateur :

  • Le type : condensateur permanent ou condensateur de démarrage.
  • La capacité du condensateur en μF.
  • Raccordements sur cosses ou avec un câble.
  • La tension d'alimentation et de fonctionnement.
  • Les dimensions et la forme (afin qu'il s'adapte dans son emplacement futur).

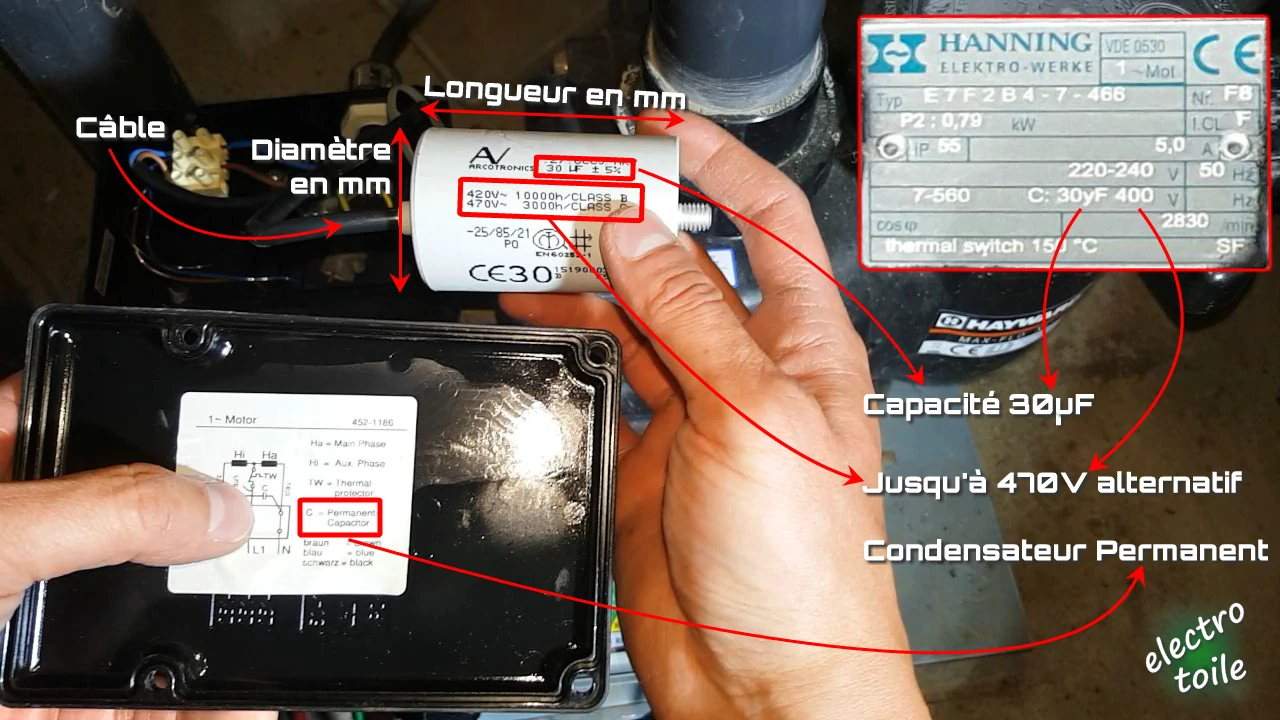

comment déterminer le condensateur permanent d'un moteur monophasé
Comment choisir le condensateur d'un moteur monophasé ?

Sur la photo, on peut voir que le condensateur est permanent, il est donc utilisé en permanence : lors du démarrage et pendant la phase de fonctionnement du moteur.

J'ai donc choisi sur internet un condensateur permanent correspondant aux caractéristiques du précédentes avec un câble le tour pour moins de 20€.

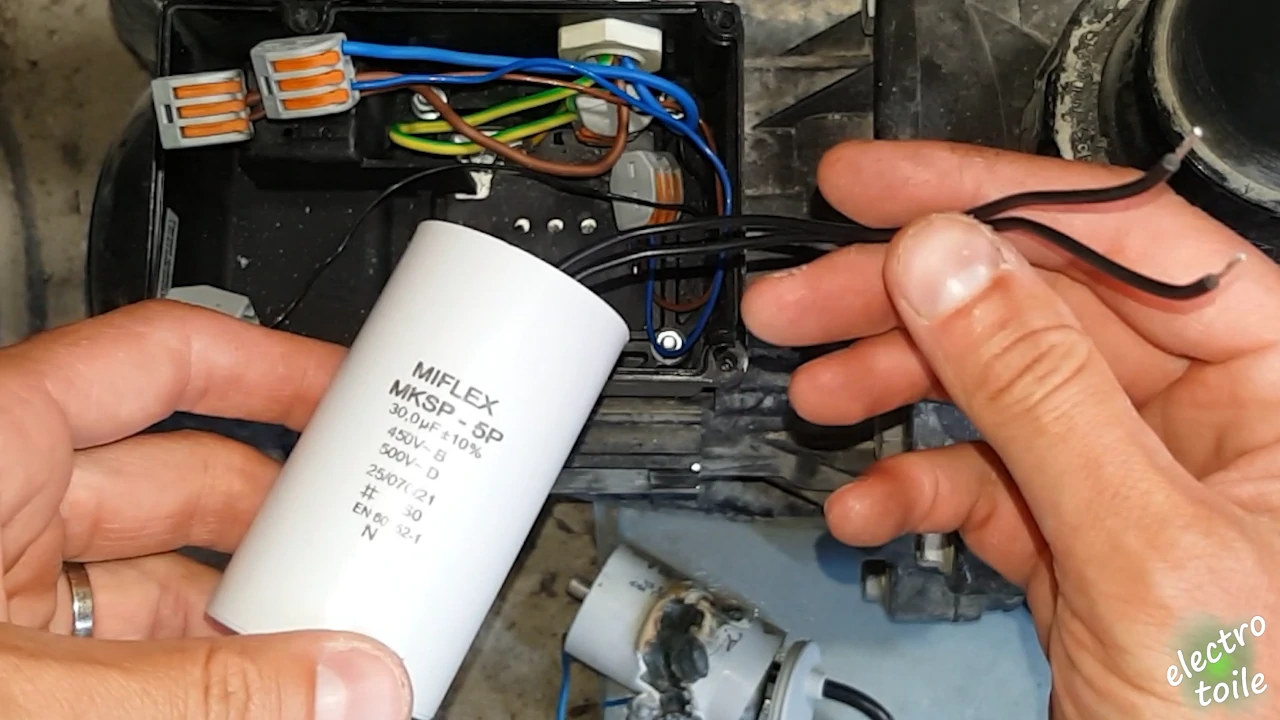

condensateur permanent pour moteur pompe de filtration de piscine
Condensateur permanent pour moteur monophasé

Raccorder le condensateur sur le moteur :

Pour le montage du nouveau condensateur, il suffit de le positionner à la place de l'ancien en suivant le schéma de câblage du condensateur. J'ai remplacé les anciens dominos par des bornes de connexions automatiques afin de simplifier les raccordements.

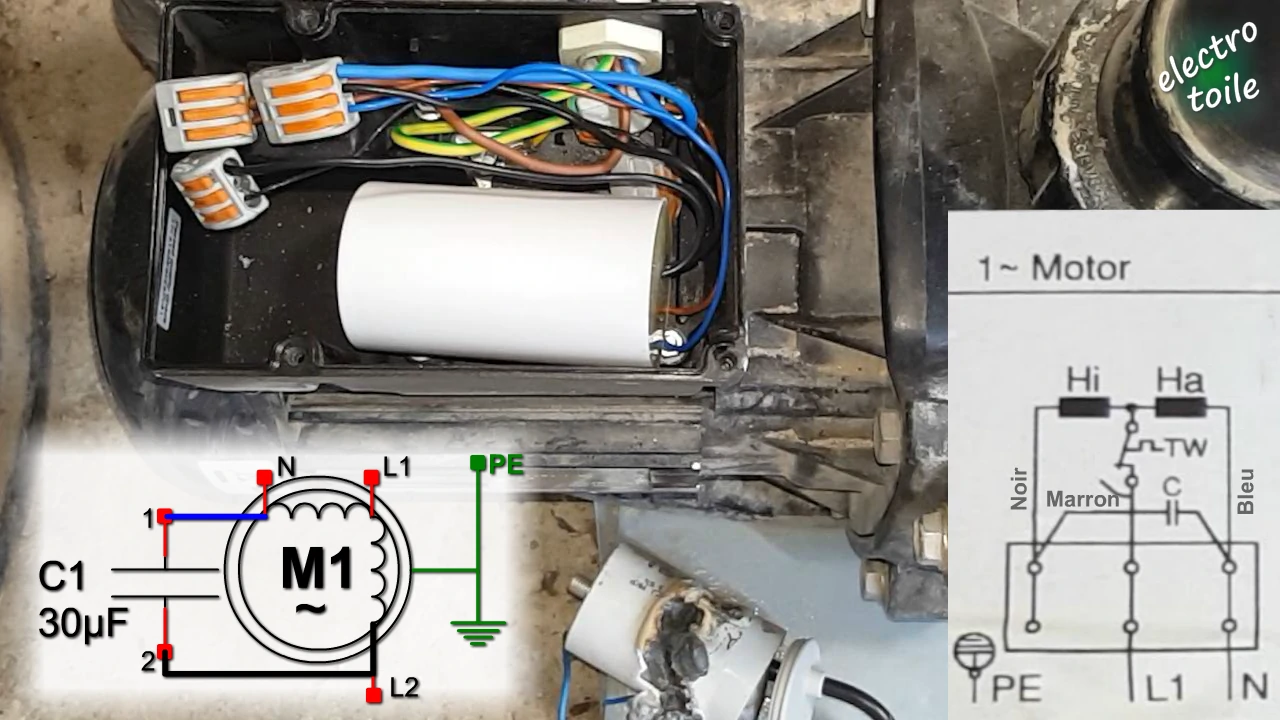

dépannage moteur de filtration de piscine qui ne démarre pas
Remplacement du condensateur permanent de la pompe de piscine

Acheter un condensateur permanent :

Vous pouvez acheter le condensateur permanent pour le moteur de la piscine sur la toile et notamment les boutiques sur Amazon en suivant l'un des liens ci-dessous :


Condensateur 30μF + câble

Condensateur 30μF sans câble avec cosse

Condensateur 30μF + câble + cosses à œillet
