Steed - Publié le 22/11/2024
Installation, test, et conseils pour optimiser votre énergie solaire avec le micro-onduleur Hyper 2000 et la batterie AB2000S de Zendure ⚡ 🌞.
Des économies sur votre facture d'électricité à la clé 👍 et offre Black Friday 2024 🎉
Le Zendure Hyper 2000, associé aux batteries AB1000, AB2000 ou AB2000S, est une solution innovante à brancher sur prise de courant pour le stockage d’énergie solaire. Grâce à son design plug-and-play, ce système est facile à installer et s’intègre parfaitement aux installations photovoltaïques existantes, qu’elles soient sur toit, au sol ou en balcon. Ces caractéristiques lui permettent une installation en extérieur ou intérieur d'autant que la batterie AB2000S intègre un sécurité anti-incendie.

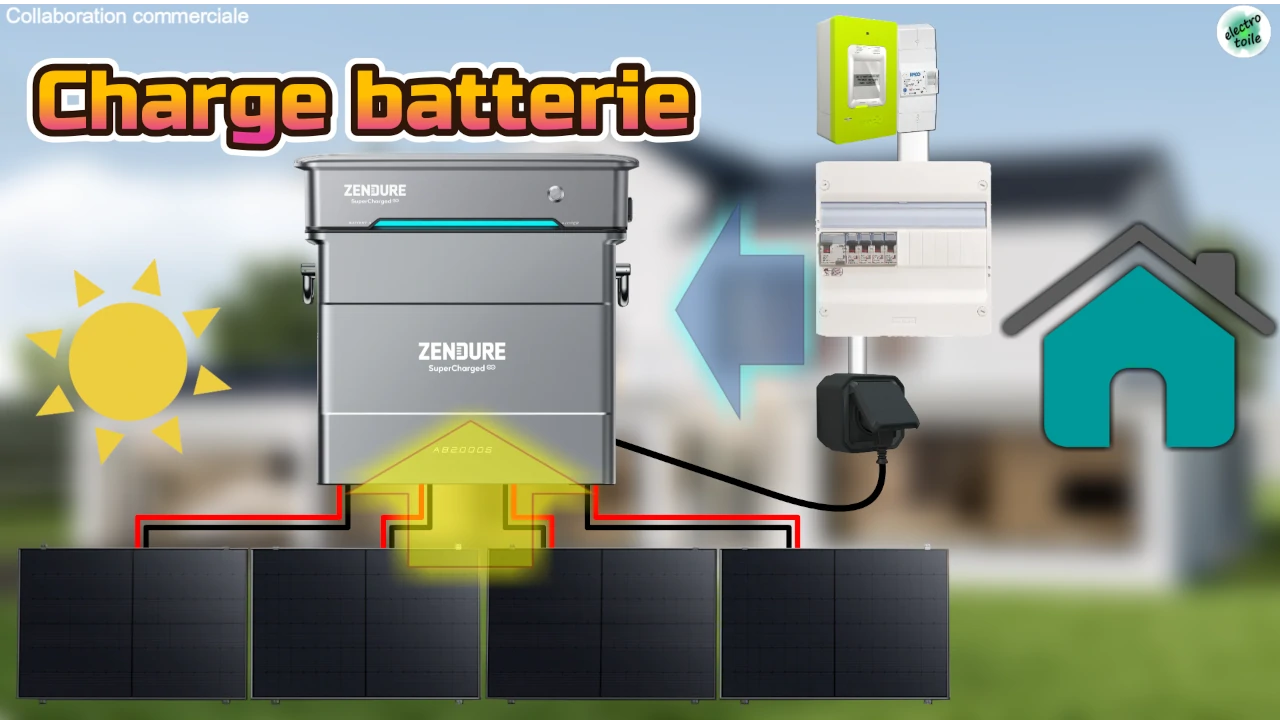

Ce système permet de stocker l’énergie produite directement par vos panneaux solaires pour l’utiliser plus tard, par exemple pendant la nuit.
Avec son onduleur bidirectionnel de 1200W, il offre également la
possibilité de recharger les batteries via :
- Le réseau électrique en AC (prise secteur) pendant les Heures Creuses, c'est-à-dire quand l'électricité est la moins chère.
- La production de vos panneaux solaires branchés directement sur l'Hyper 2000.
- L'excédent solaire via la prises secteur de vos panneaux photovoltaïques équipant votre logement en autoconsommation (nécessite le compteur Shelly)
Toute l'énergie stockée pourra alors être réutilisée en fonction de vos besoins, soit :
- Lors des pics de consommation en journée, pendant que vous cuisinez ou que vous faites des lessives.
- Durant les périodes où l’électricité est plus chère les Heures Pleines.
- Pendant les journées rouges avec l'option Tempo ou EJP par exemple.

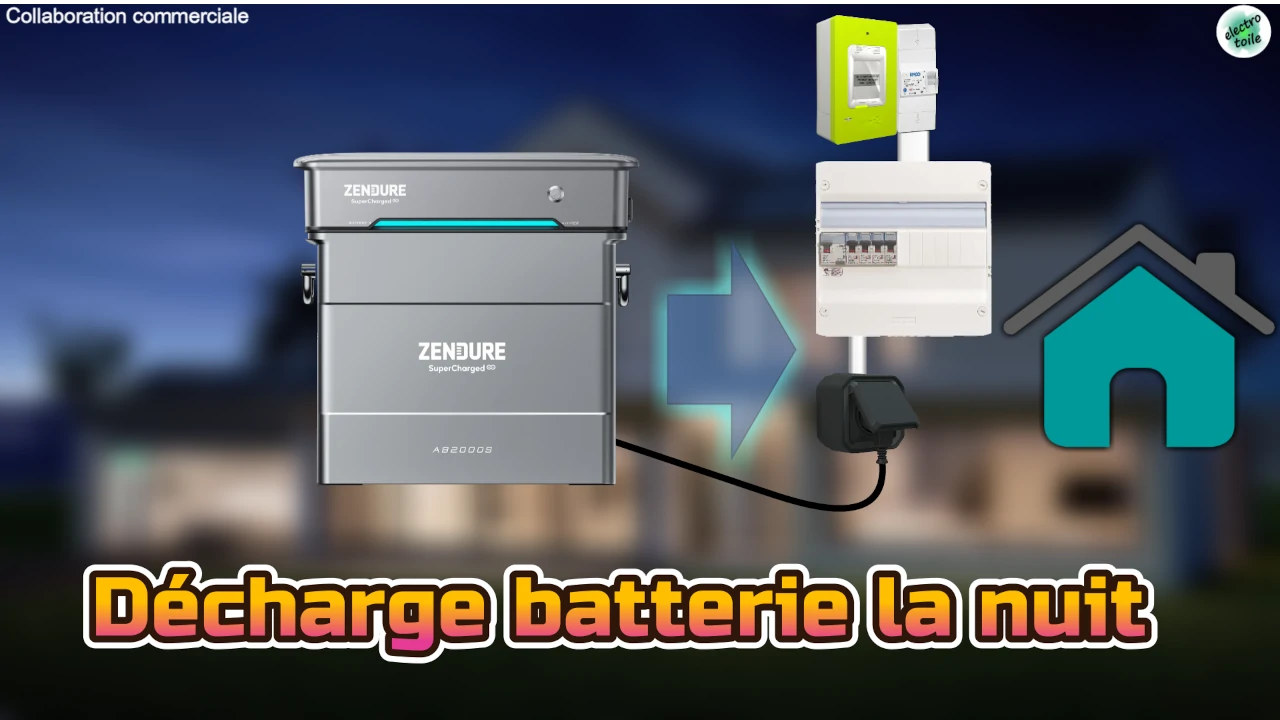

- La nuit, lorsque le soleil n'est plus présent afin de compenser votre talon de consommation.
🎉 Offre Black Friday ! Hyper 2000 + AB2000 à 1163€03 au lieu de 1930€ !
Code réduction : M7JC4V8F pour 3% supplémentaires de l'offre du Black Friday. 👉
Profitez-en !
Retrouvez dans cette vidéo mon guide d'installation complet du micro-onduleur Hyper 2000 pour différentes configurations (1xHyper 2000 + 1xAB2000S | 1xHyper 2000 + 2xAB2000S | 2Hyper 2000 + 1xAB2000S), les schémas et explications de câblage pour le Shelly pro 3 EM, les réglages de l'application Zendure et la configuration du mode Intelligent avec le compteur WiFi et enfin mon avis sur le produit avec les avantages et inconvénients du système Zendure.
Le micro-onduleur Hyper 2000 est un appareil clé du système, capable de fonctionner en mode bidirectionnel sur le réseau électrique, c'est-à-dire qu'il peut se recharger ou décharger la batterie via la prise secteur 230V. Voici ses principales spécifications techniques :
| Caractéristique | Valeur |
|---|---|
| Puissance AC maximale | 1200W |
| Entrées DC (panneaux solaires) | 2 MPPT, jusqu’à 4 panneaux, 1800W max |
| Indice de protection | IP65 |
| Connectivité | Wi-Fi 2.4/5GHz, Bluetooth |
| Garantie | 5 ans |

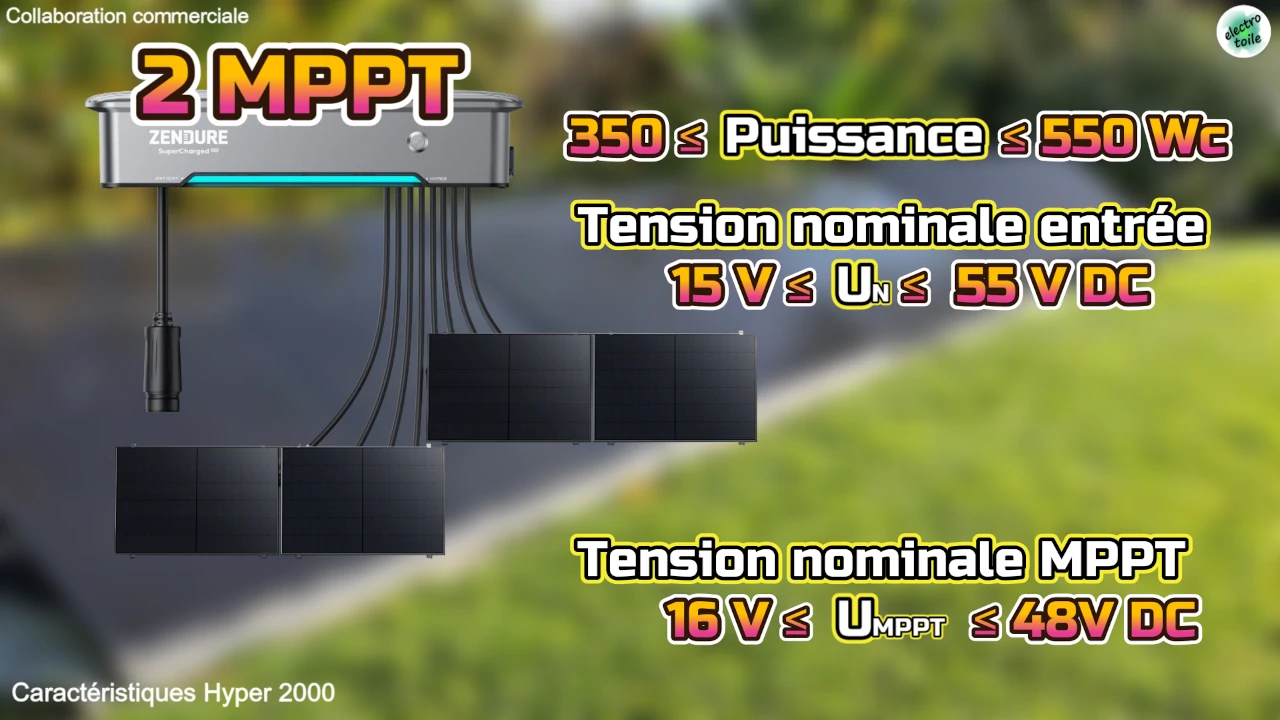

Le micro-onduleur Hyper 2000 permet de connecter jusqu'à 4 panneaux photovoltaïques dont les caractéristiques électriques sont :
| Caractéristique | Valeur |
|---|---|
| Tension nominale d'entrée PV | 15 à 55 VDC |
| Puissance d’entrée PV recommandée | 350 Wc à 550 Wc |
| Plage de tension nominale MPPT | 16 à 48 VDC |
| Courant nominal MPPT | 20,5 A DC |
| Puissance nominale MPPT | 900 W |
L'Hyper 2000 est utilisable en intérieur ou extérieur, voici les caractéristiques environnementales :
| Caractéristique | Valeur |
|---|---|
| Température de recharge | de -20° à 60°C |
| Température de décharge | de -20° à 60°C |
| Température de stockage | de -25° à 85°C |
| Humidité relative maximale | 90% |
| Indice de protection | IP65 |
La batterie AB2000S a une capacité de 1920Wh, idéale pour les usages domestiques. Elle est équipée de cellules LiFePO4 pour une longue durée de vie, même dans des conditions extrêmes.
48V DC 25A| Caractéristique | Valeur |
|---|---|
| Poids | ≈ 21,6 kg |
| Dimensions | 35 × 20 × 29,8 cm |
| Capacité | 1920 Wh / 40Ah |
| Capacité | 1920 Wh / 40Ah48 V DC |
| Type de piles | lithium-fer-phosphate (LiFePO4) |
| Puissance | 1200 W Maxi |
| Tension | 48V DC |
| Courant | 25 A DC |
| Tension maximale de charge | 54,75 V DC |
| Nombre maxi d’unités par système | 4 |
| Capacité totale maxi | 7,68 kWh maxi 4 x 1920 Wh |
| Indice de Protection (IP) | IP65 Protégé contre les poussières et contre les jets d'eau |
| Température de recharge | 0°C à +55°C |
| Température de décharge | -20°C à +60°C |
| Garanties | 10 ans |

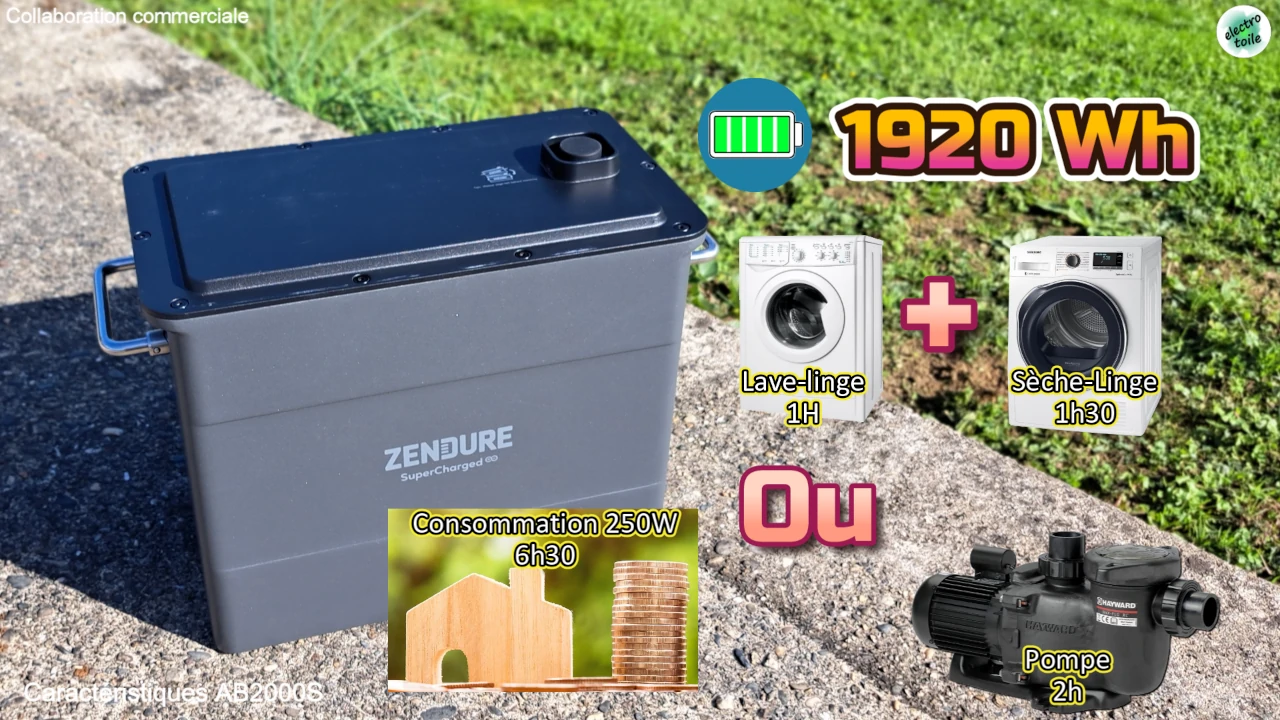

Avec la capacité d'une batterie AB2000, il est possible de compenser soit le fonctionnement d'un lave-linge pendant une heure ainsi que le fonctionnement d'un sèche-linge à condensation pendant 1h30, ou alors le fonctionnement d'une pompe de piscine pendant 2h ou encore la compensation du talon de consommation pendant 6h30.

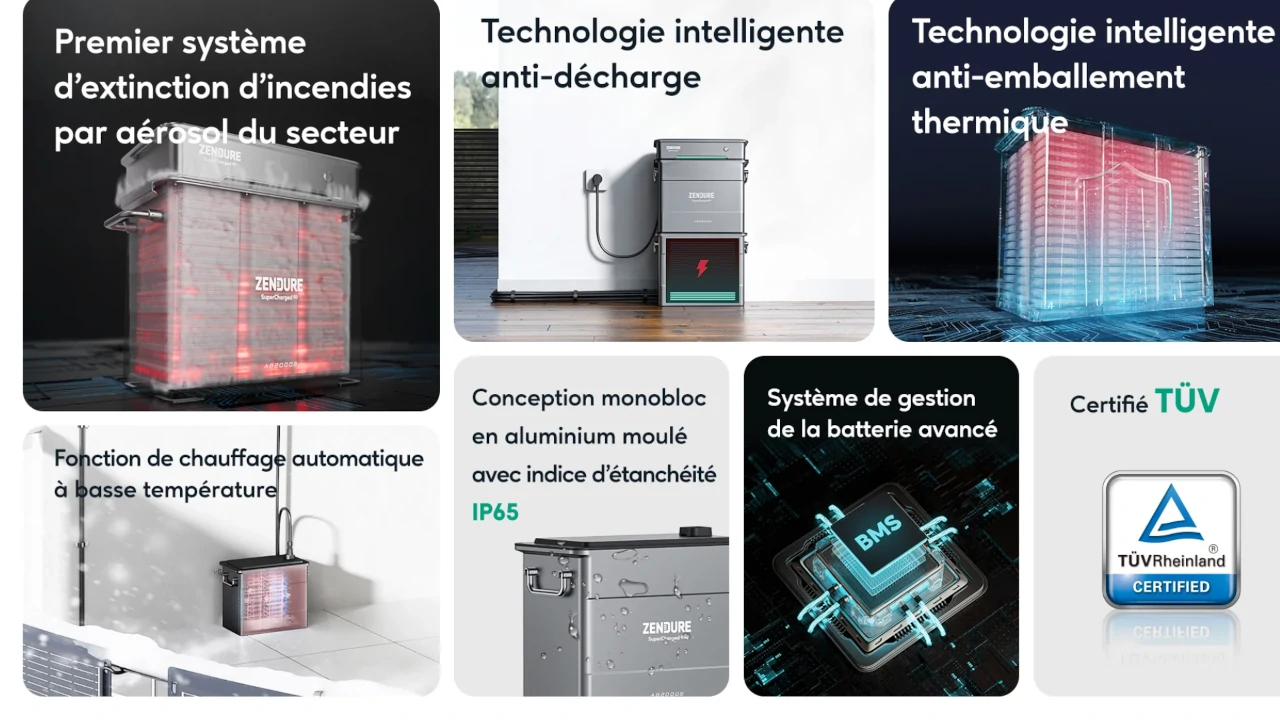

Les modèles AB2000S intègrent un équipement permettant d'éviter l'apparition d'une flamme dans la batterie, grâce à un système d’extinction d'incendies par aérosol. Cette solution assure une sécurité accrue lors de l'installation de la batterie dans un logement.
En plus de cela, la batterie AB2000S dispose d'un système assurant par grand froid (jusqu'à -20°C), le chauffage de la batterie pour un fonctionnement optimal.

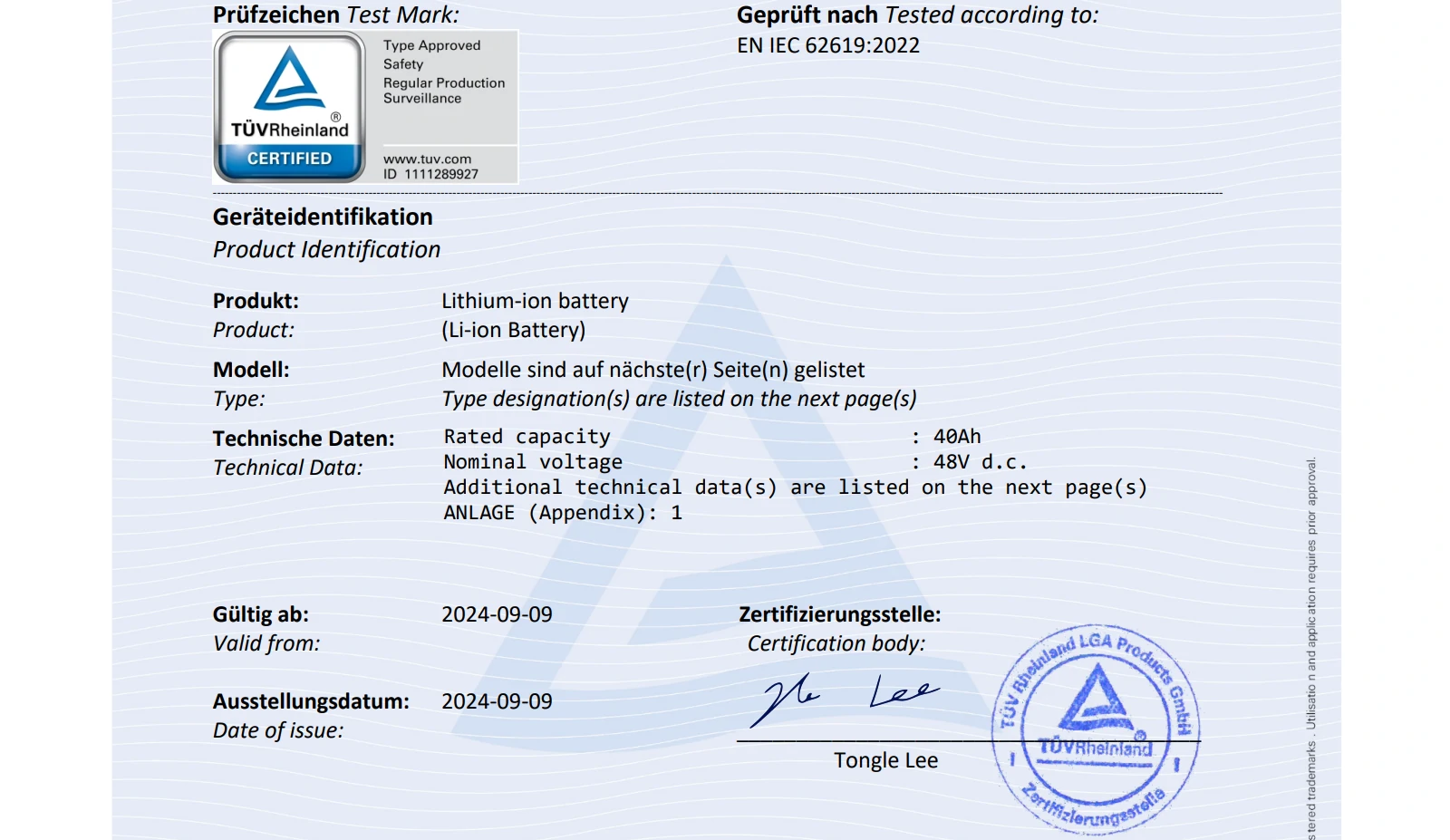

Enfin, ce nouveau modèle Zendure, répond aux exigences strictes de l'organisme de certification TÜV Rheinland en termes de sécurité, de qualité et de fiabilité.
Le micro-onduleur Hyper 2000 peut accepter jusqu'à 4 batteries AB2000 ou AB2000S empilées, soit une capacité de stockage de 7,68kWh au maximum, suffisamment pour couvrir une bonne partie, voir tous vos besoins en énergie électrique.

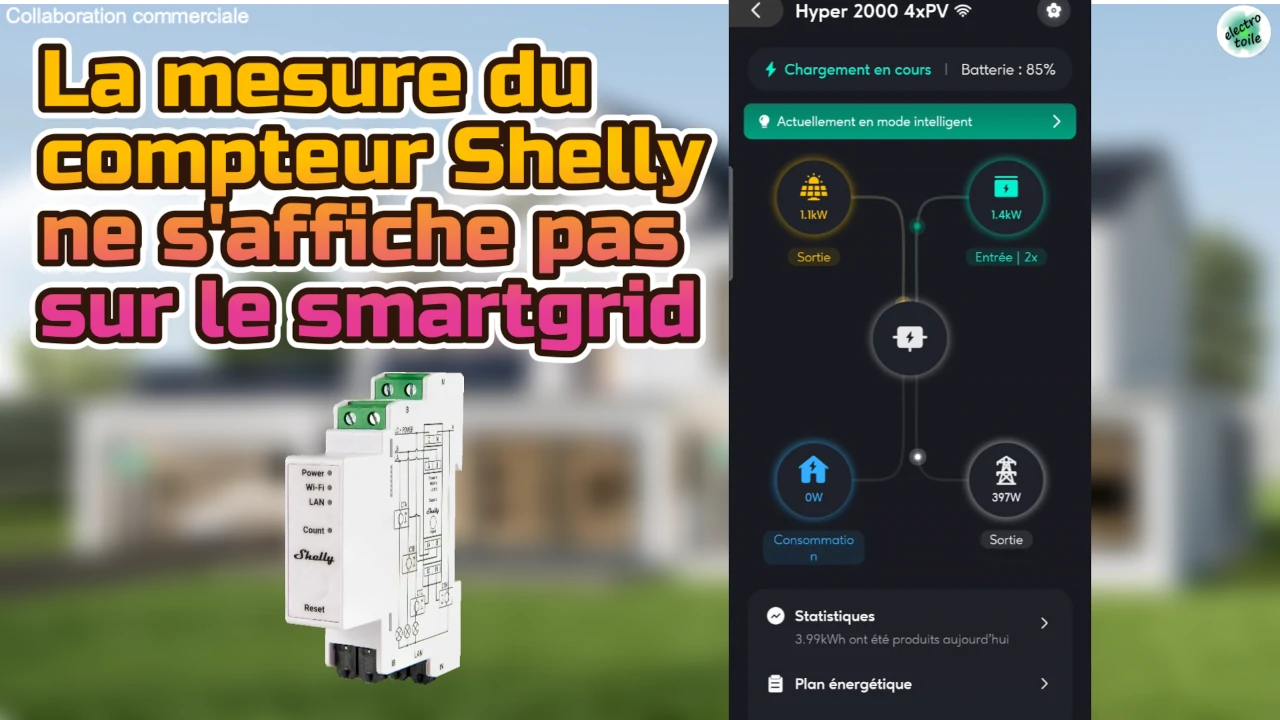

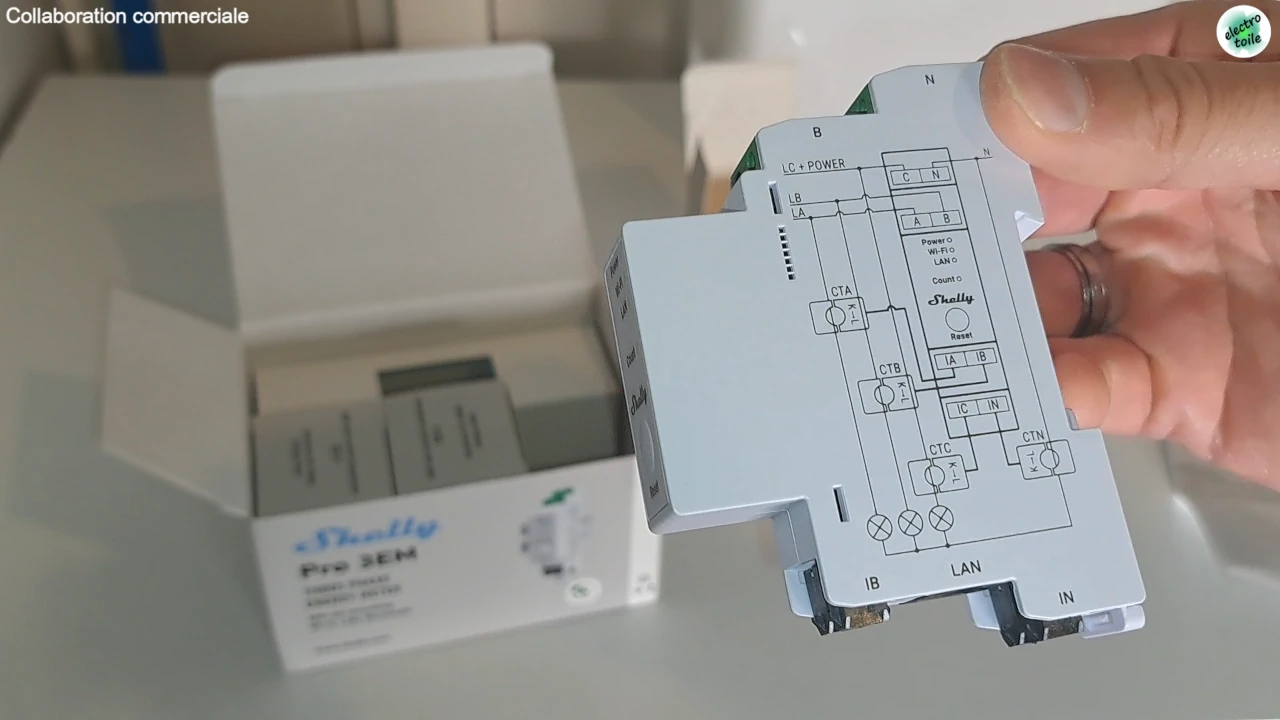

Pour un fonctionnement en mode intelligent, le système peut intégrer le Shelly Pro 3EM, un compteur Wi-Fi permettant de suivre en temps réel la consommation et la production d’énergie.

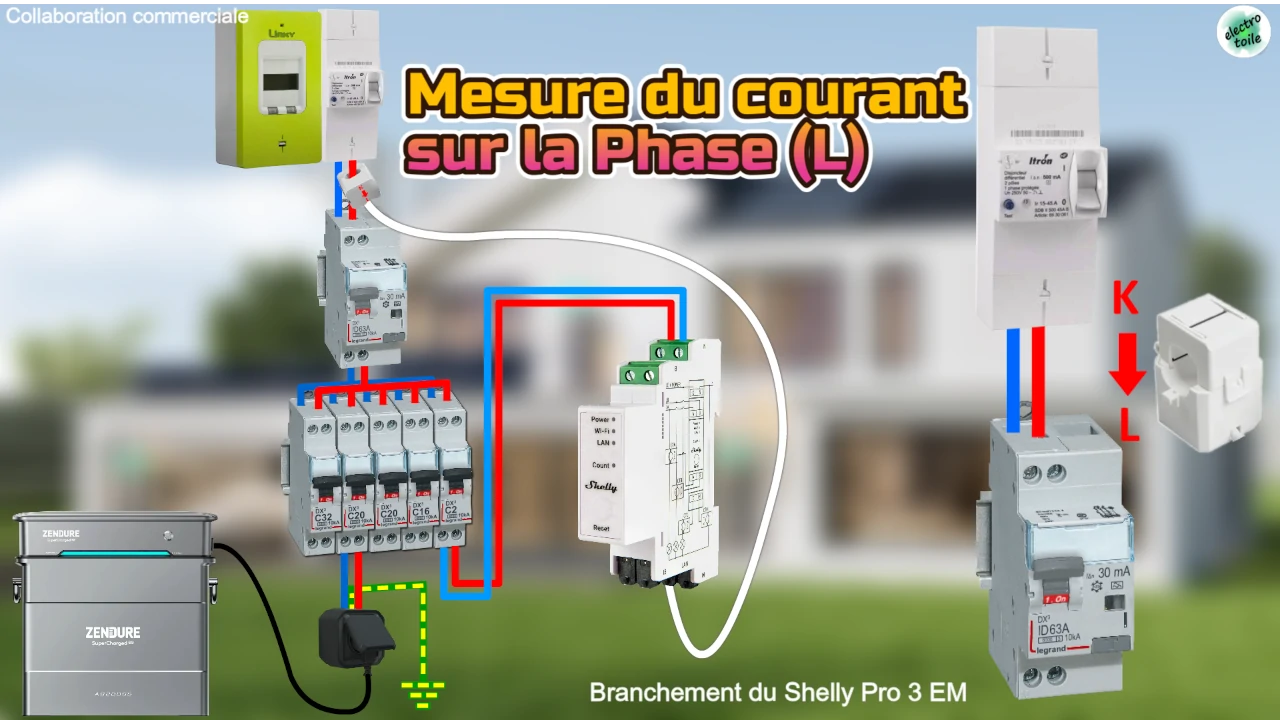

Pour cela, il mesure en temps réel le courant à l'aide d'une pince ampèremétrique et la tension avec le module à placer dans le tableau de répartition. L'Hyper 2000 compatible avec ce compteur, pourra alors, avec le mode intelligent ajuster le fonctionnement du système pour charger ou décharger la batterie en fonction des besoins énergétiques du logement.
Retrouvez dans cette vidéo, les explications sur le câblage du module Shelly Pro 3 EM et le positionnement de la pince ampèremétrique afin de mesurer en temps réel votre consommation.
Le système est conçu pour une installation facile. Emboîtez l’onduleur Hyper 2000 sur la batterie AB2000, connectez le câble secteur de 3 mètres et branchez la fiche à une prise secteur 230V, vous pouvez également ajouter en direct 4 panneaux photovoltaïques via les connecteurs MC4. La simplicité est au rendez-vous !

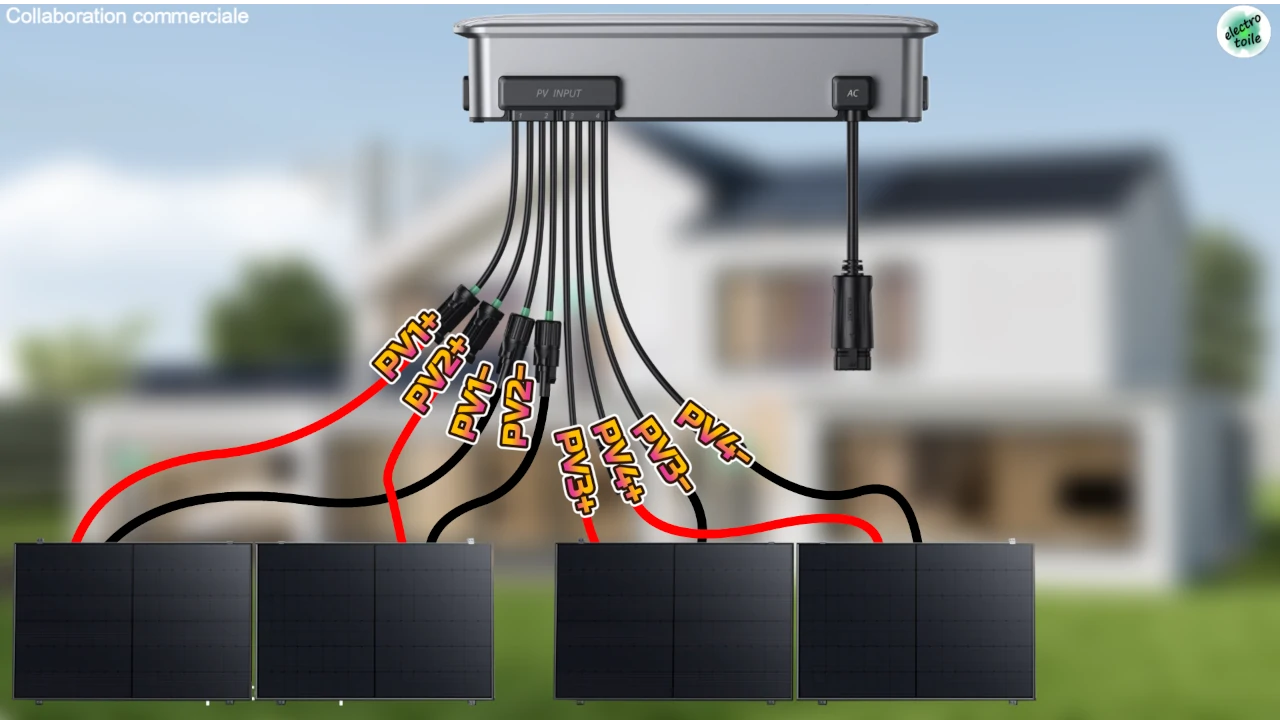

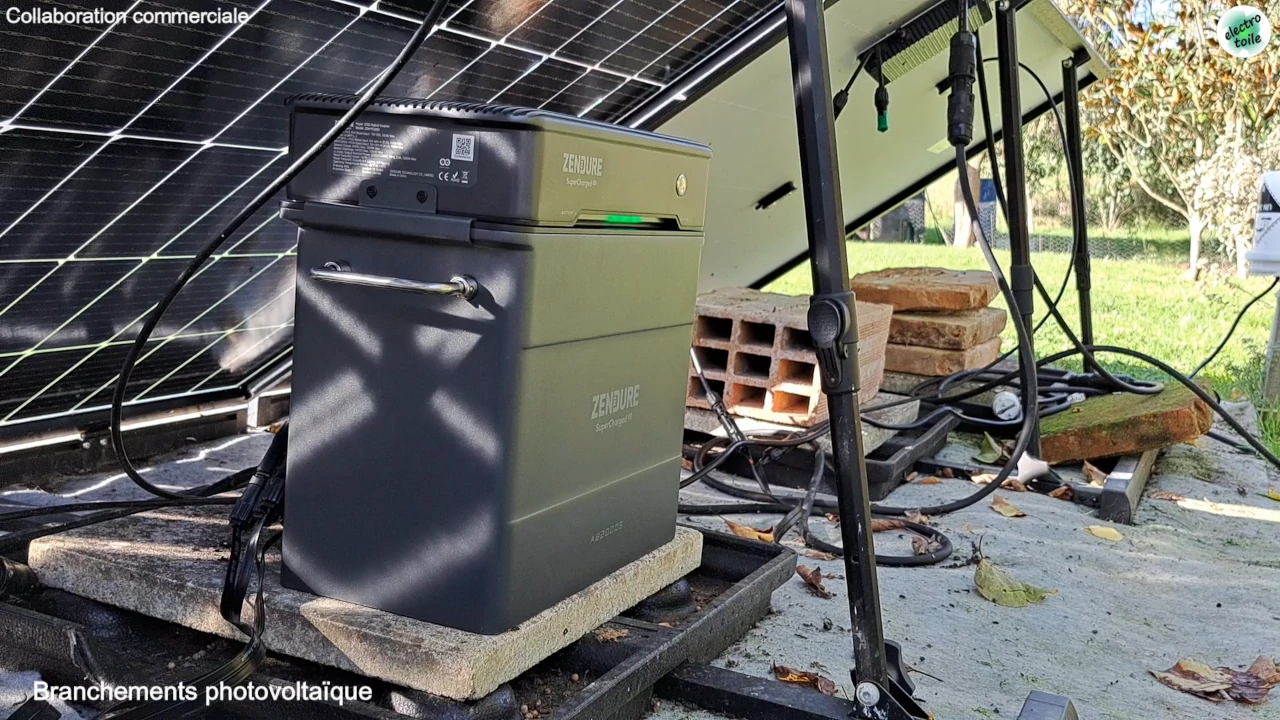

Voici un exemple de câblage pour connecter 4 panneaux solaires et la batterie au système Hyper 2000 via les connecteurs MC4 disponibles :

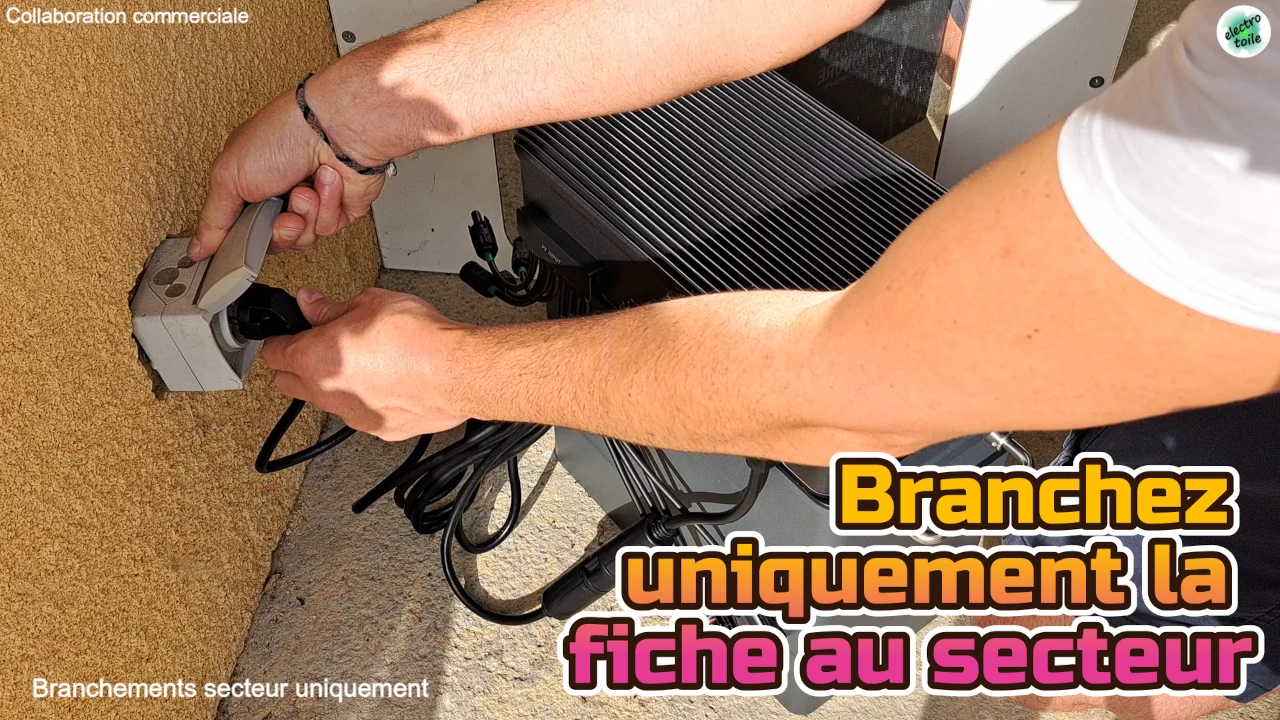

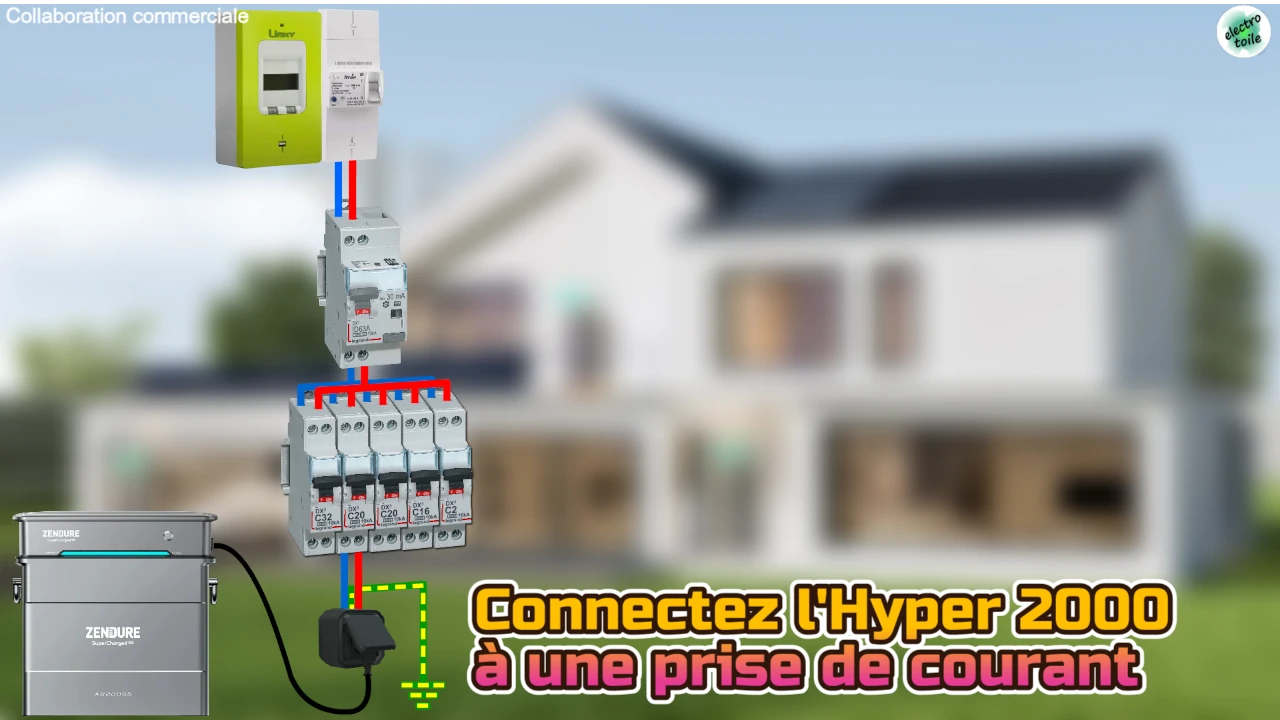

Branchez simplement l’appareil à une prise de courant 230V via l'adaptateur et la rallonge de 3 mètres.
Le compteur communicant doit être branché dans le tableau électrique en aval du disjoncteur d'abonné pour mesurer la consommation totale du logement et la production en temps réel afin de limiter les injections éventuelles sur le réseau électrique.

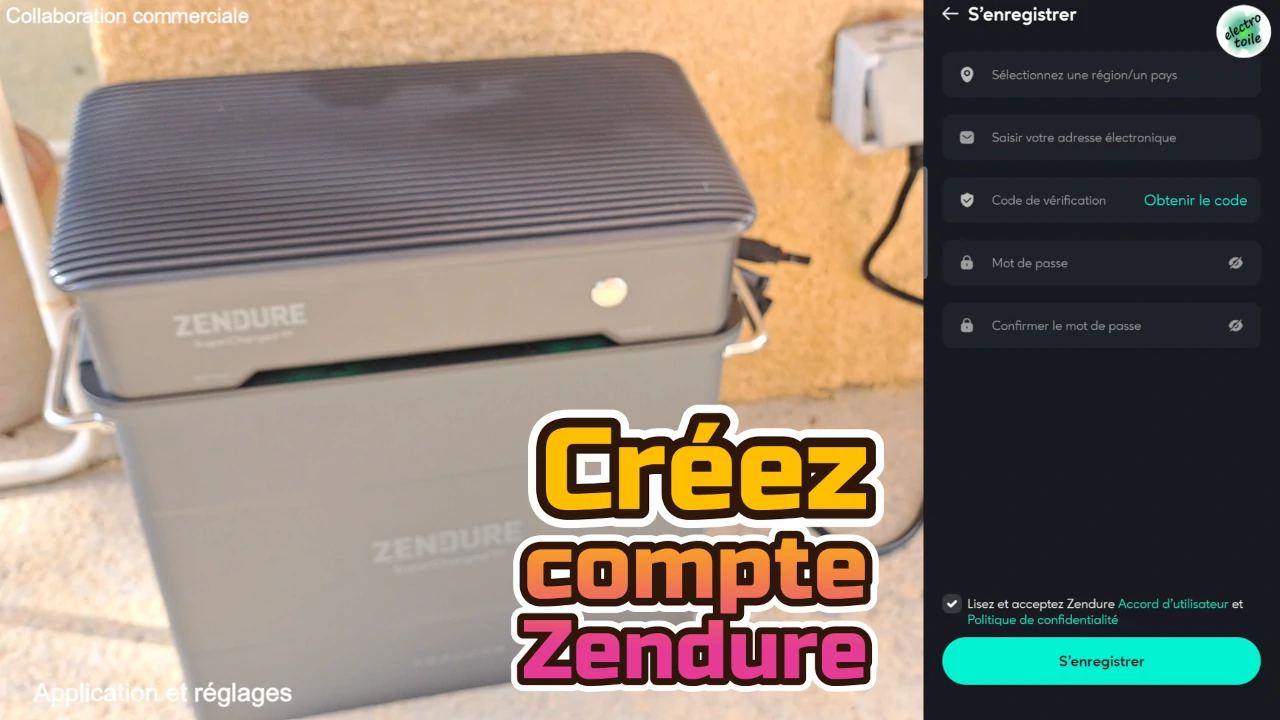

L'intégration de l'Hyper 2000 dans l'application Zendure nécessite de créer un compte sur l’application, de s'y connecter pour commencer la configuration.

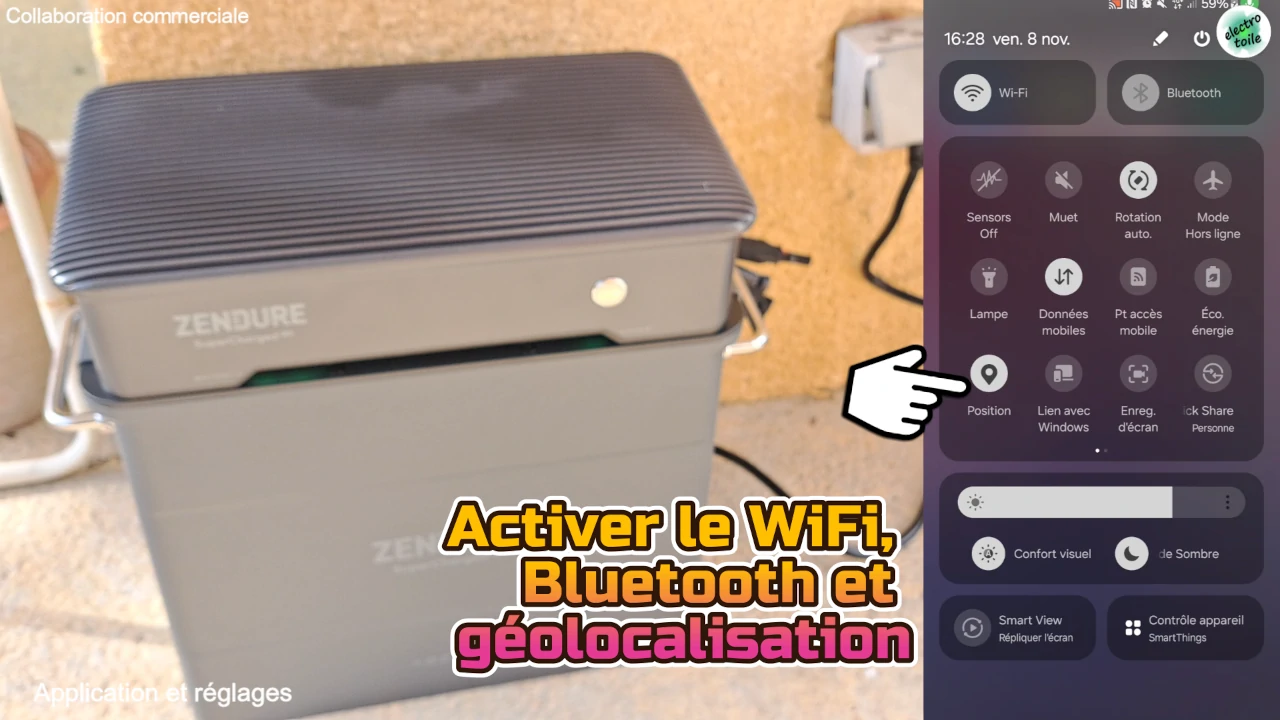

Sur le téléphone, il faut activer le WiFi, le bluetooth et la géolocalisation. Pensez à positionner l'Hyper 2000 dans la zone de couverture du WiFi de votre box internet.

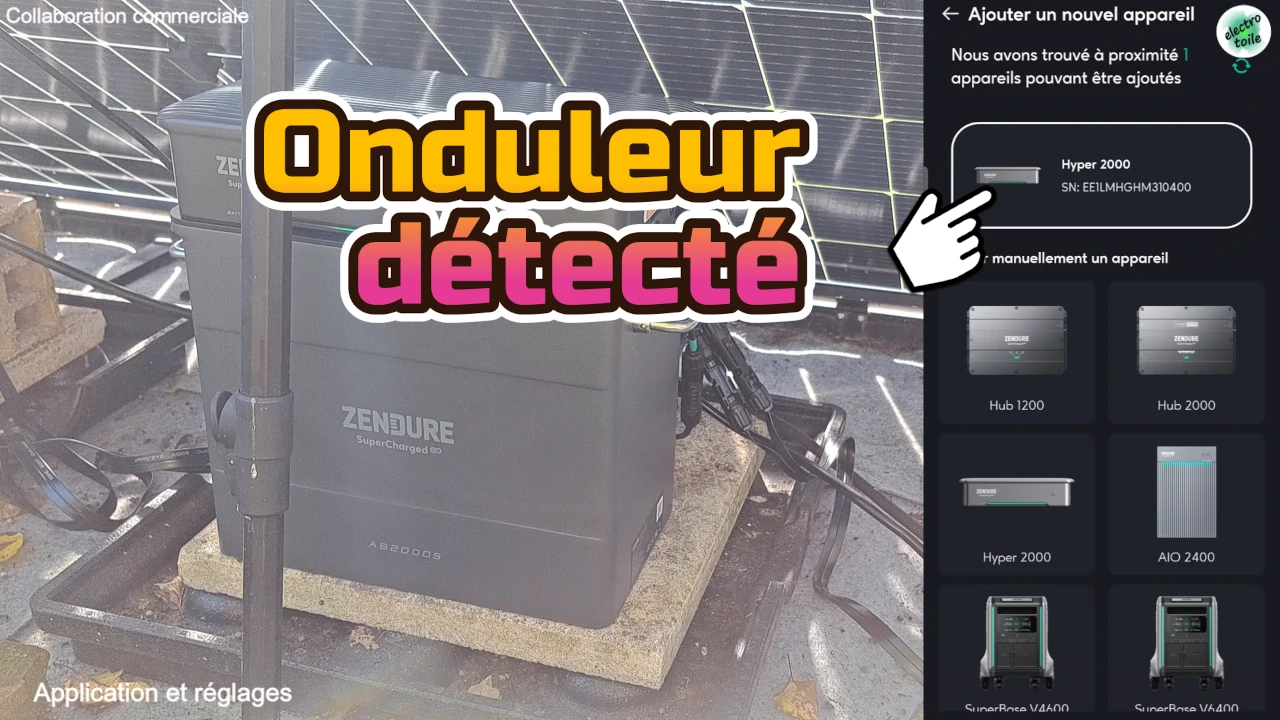

L'Hyper 2000 est compatible avec le Wifi 2,4 GHz ou même en 5 Ghz, ce qui est rare pour ce type d'appareil. Pour ajouter l'onduleur dans l'application Zendure, appuyez sur le bouton + en haut à droite de l'application. Il faut accepter la détection d'appareil en Bluetooth, puis la détection se fait automatique et très rapidement. L'onduleur s'affichera avec son numéro de série.
Ensuite, paramétrez les information sur le réseau Wifi, indiquez le nom du réseau WiFi (SSID) ainsi que le mot de passe de connexion. L'application va ainsi établir la connexion sans fil avec l'onduleur. Après quelques secondes la connexion doit s'établir. Pensez à renommer l'Hyper 2000 pour l'identifier au cas ou vous auriez plusieurs appareils. Puis cliquez sur terminer.

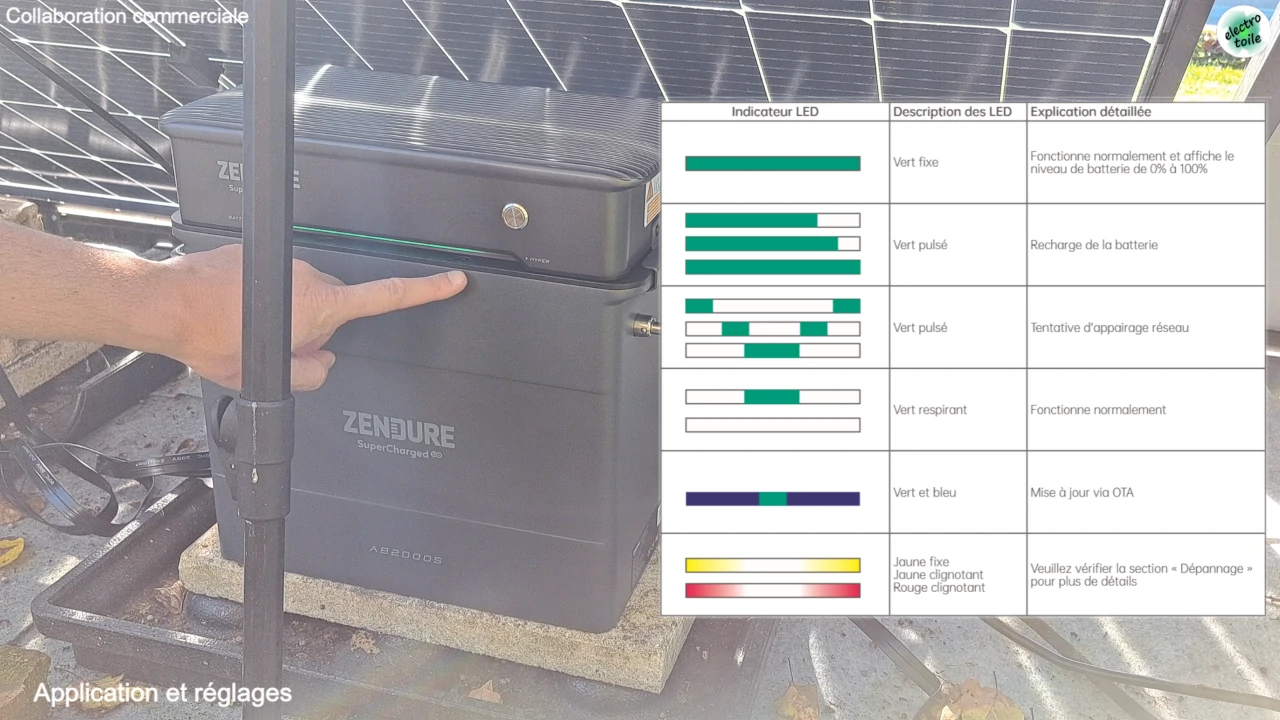

Avant les réglages les leds de l'onduleur doivent pulser en vert ce qui signifie que la connexion wifi n'est encore pas établie, mais lorsque les réglages seront terminés la signalisation LEDs doit être verte et fixe et si vous pressez le bouton en façade, le niveau de charge s'affichera.

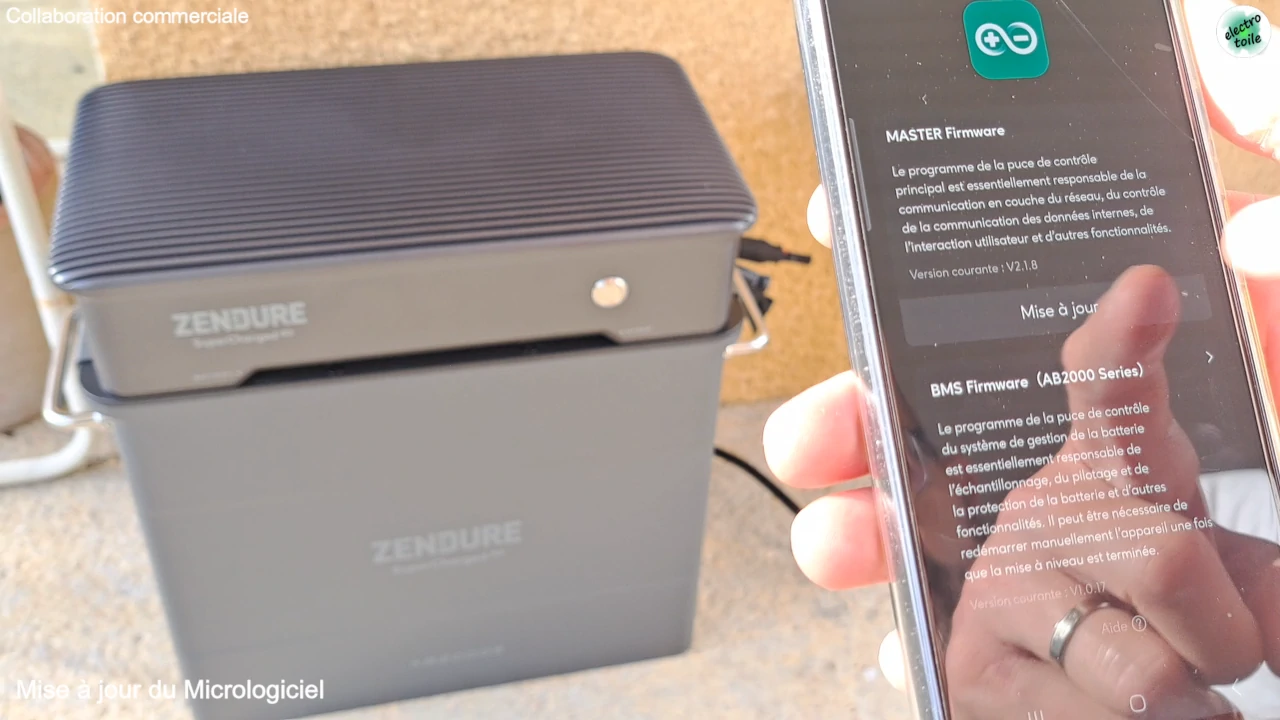

Dès le début vous aurez surement des mises à jour à effectuer, pensez à la faire, cela permet de corriger des bugs éventuels du micrologiciel. Pour cela, toujours dans les paramètres, tout en bas du menu, cliquez sur l'onglet mise à jour du firmware. Lancez les mises à jours les unes après les autres. Le voyant du Zendure passera en couleur vert et bleu signalant la mise à jour par le Wifi.

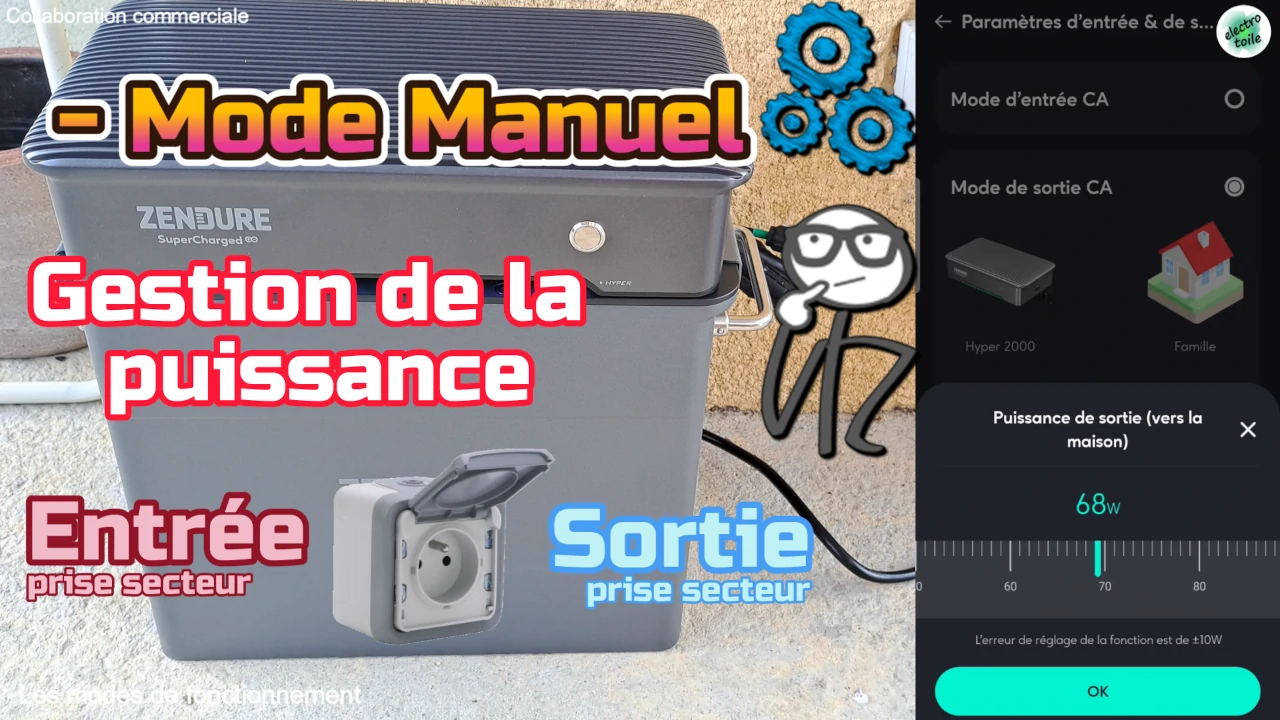

Permet de contrôler manuellement la charge (entrée AC) et la décharge (sortie AV) depuis la prise secteur, le tout à partir de l’application Zendure.

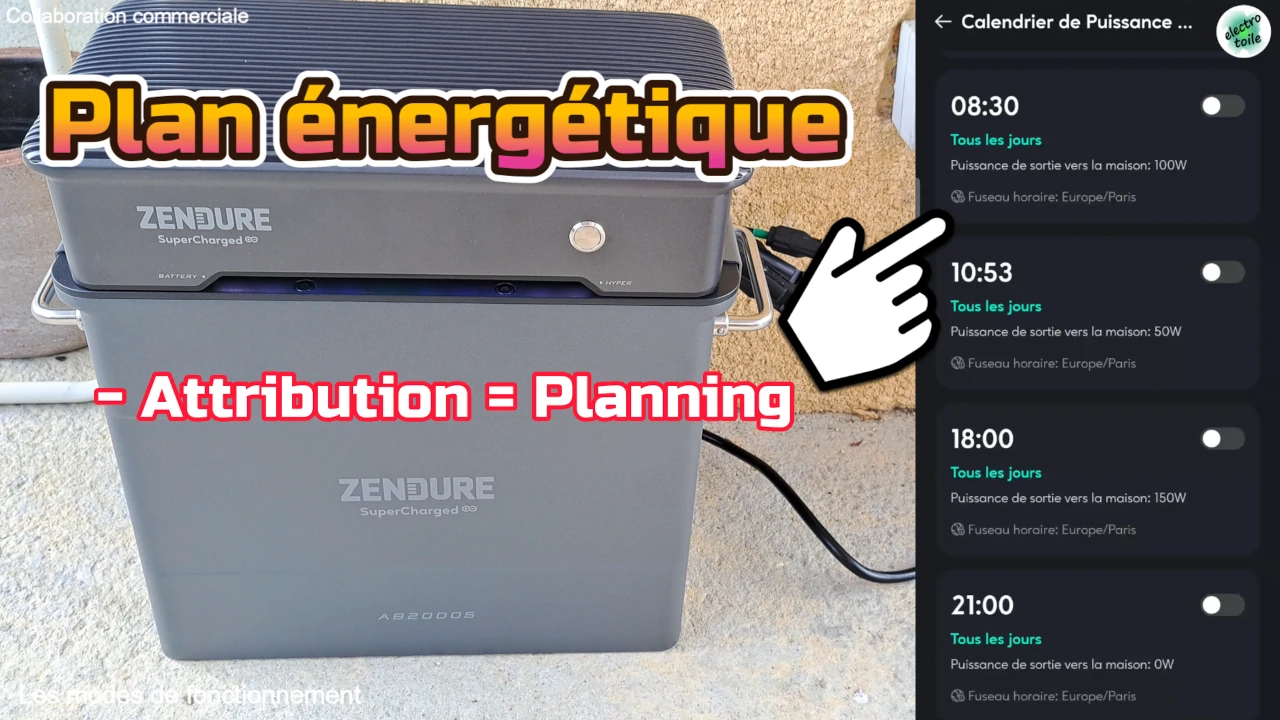

Configurez des plages horaires et les jours, ainsi ce que doit faire l'Hyper 2000 pour la batterie (charge AC ou décharge AC et valeurs de puissances) pour optimiser l’utilisation de l’énergie selon vos besoins en indiquant une valeur comprise entre 30W et 1200W. Ce mode sous-entend que vous avez une idées de votre façon de consommer et utiliser l'énergie électrique.

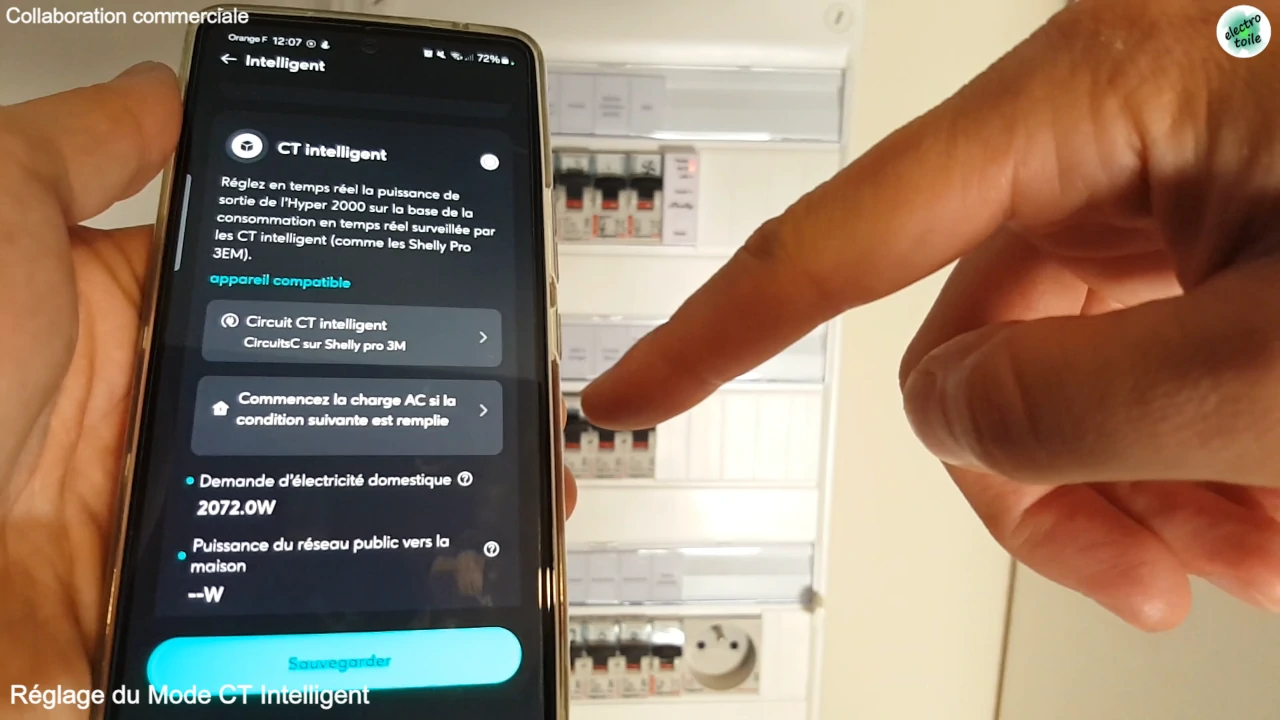

Ce mode ajuste automatiquement le fonctionnement du micro-onduleur en fonction des données du compteur Shelly. Si la production solaire est excédentaire, il peut via la prise secteur, recharger la batterie à partir d'un excédent de 150W minimum. Au contraire, si vous consommez de l'électricité et que la batterie est chargé (même partiellement), le système pourra compenser cette consommation dans la limite de 1200W.
Pour plus de détails sur le réglage du mode intelligent, regardez le guide en vidéo.
J'ai commencé à tester le système le 1er novembre 2024, donc c'est un peu court pour donner un avis confirmé sur la solution Zendure à la date de publication de l'article. Par contre voilà mes premières constations lors des essais (sur prise secteur uniquement ou bien avec panneaux solaires) en mode Planning ou intelligent avec le Shelly pro 3 EM.
- L'Hyper 2000 est très simple à installer, mis à part le Shelly aucune compétence particulière n'est nécessaire.
- Le fait que le micro-onduleur soit bidirectionnel permet une utilisation sans liaison directe à des panneaux solaires. On peut tout de même charger la batterie via l'excédent de production des panneaux en autoconsommation grâce aux mesures en temps réel du compteur Shelly.
- Un seul micro onduleur permet de renvoyer 1200W dans le logement, si vous en avez deux vous pouvez alors injecter 2400W au maximum à partir de deux prises de courant différentes (circuits prises différents).
- Le système est réactif, il faut 5 à 6 secondes pour qu'il réagisse à un changement de programmation ou lors d'un changement de consommation ou suite à la fluctuation de la production solaire.
En fonction des modes, charge AC, décharge AC, recharge solaire, j'ai constaté des pertes entre ce qui arrive (du réseau, des panneaux solaires, ou de la batterie) et ce qui sort (vers la batterie, le secteur). Ces pertes sont dues aux système de conversion interne du micro-onduleur. À partir des informations disponibles sur l'application Zendure, j'ai effectués divers tests et relevés permettant de tracer les courbes ci-dessous.

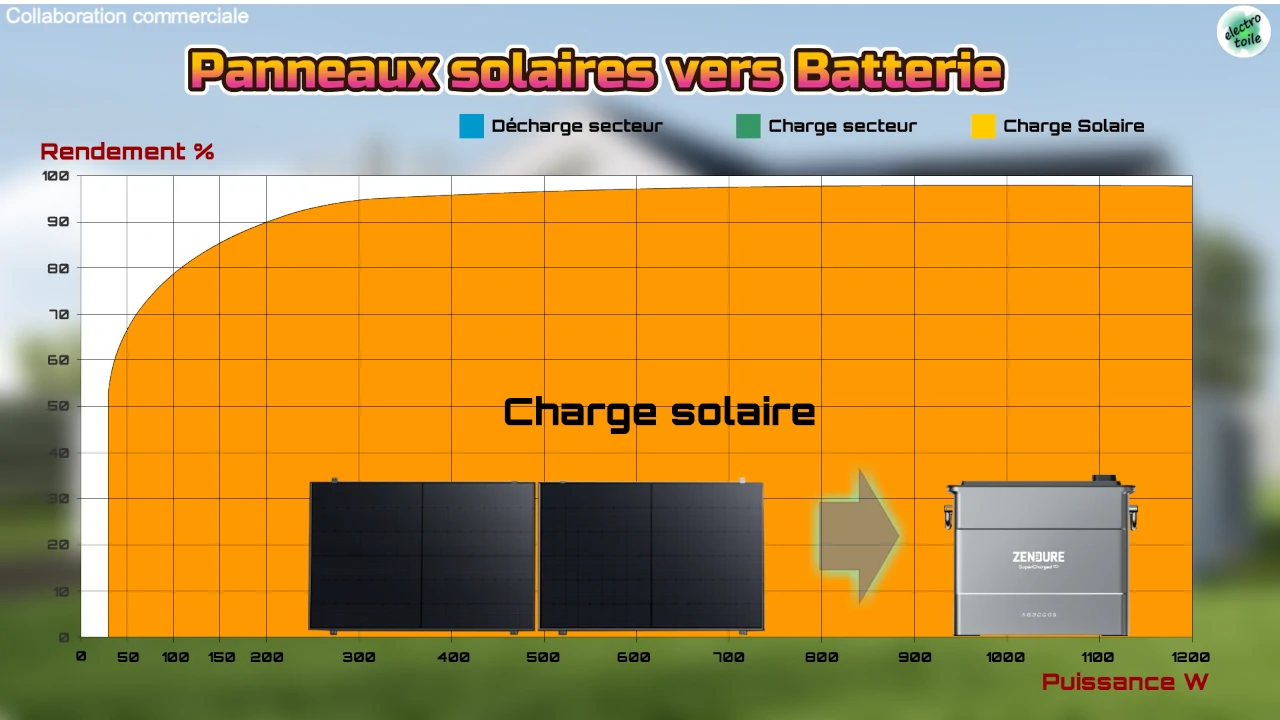

Si les panneaux photovoltaïques sont branchés directement à l'Hyper 2000, il est possible de recharge en direct la batterie. Cela entraîne toutefois quelques pertes. Plus la puissance est élevée, moins les pertes seront importantes.

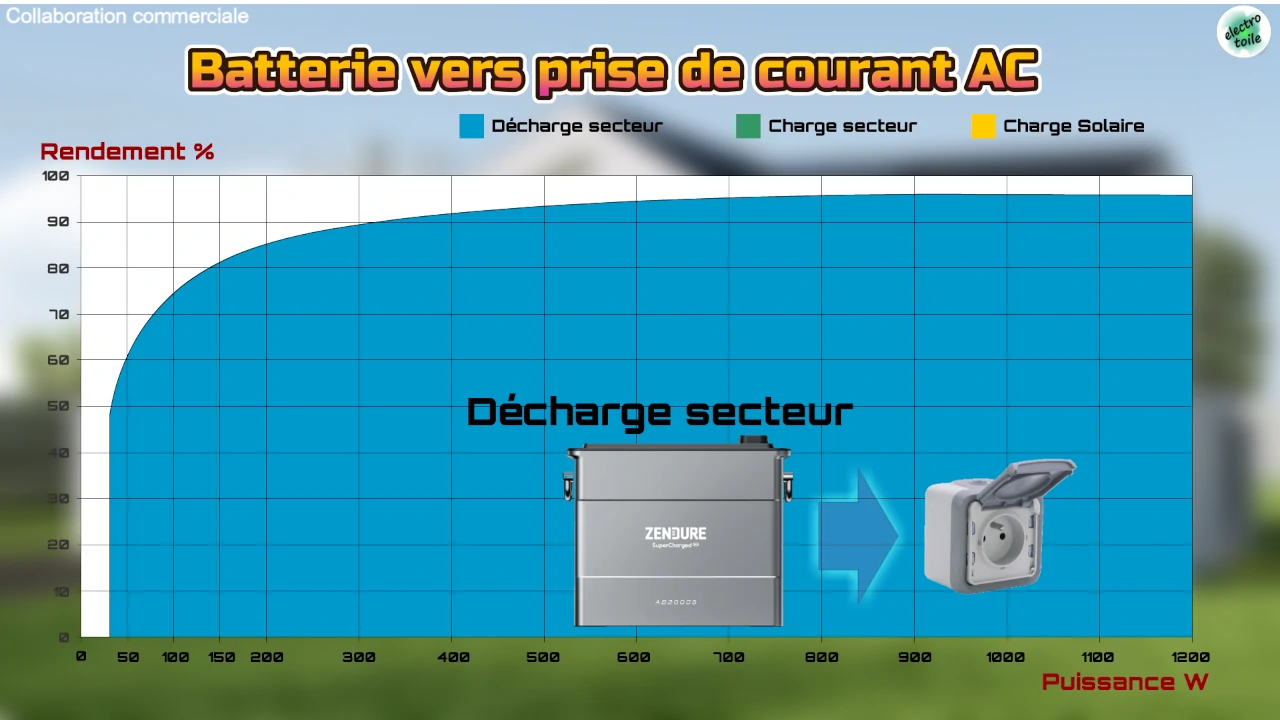

Lorsque la batterie se décharge pour compenser la consommation à partir de la fiche secteur, il existe des pertes entre la puissance délivrée par la batterie et la puissance réellement disponible sur la prise de courant. Plus la puissance de décharge sera élevée, moins les pertes seront importantes, quand cela est possible privilégiez donc des décharges à partir de 350W pour un rendement d'au moins 90%.

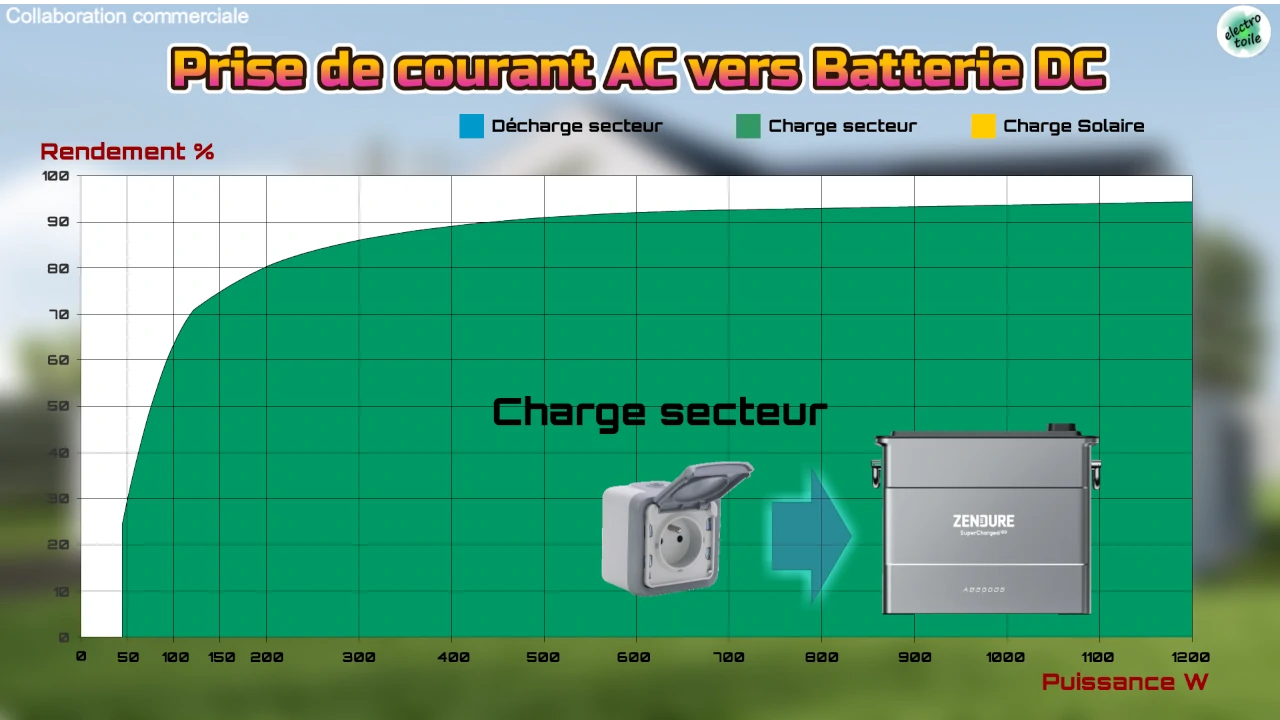

Lorsque la batterie se charge depuis la prise de courant, il existe des pertes entre la puissance délivrée par la fiche secteur et la puissance réellement stockée par la batterie. Plus la puissance de charge sera élevée, moins les pertes seront importantes, quand cela est possible privilégiez donc une charge secteur à partir de 450W pour un rendement d'au moins 90%.
Lors des tests, le système Zendure Hyper 2000 s’est révélé réactif et efficace, avec des délais de réponse rapides pour les changements de consommation ou de production. On pourra ainsi compenser correctement sa consommation d'électricité ou bien récupérer le surplus de production dans la limite des 1200W de charge de la batterie par le réseau électrique.
Côté tarif, la batterie AB2000S de 1920Wh coute 899€, la version classique AB2000 est 100€ moins chère (799€) et le micro-onduleur seul c'est 799€. Au total, pour la version AB2000S cela représente 1698€ et 1598€ pour la version AB2000 sans promo, soit un gros investissement.
Il convient donc de ne pas surdimensionner votre installation et de profiter des offres promotionnelles quand elles ont lieu.
Suite à mes essais en ce mois de novembre et ces journées peu ensoleillées, il ressort qu'il est impossible de charge une batterie AB2000 ou AB200S complètement uniquement par panneau solaire (1600Wc) lors d'une journée pluvieuse. Pour pallier à ce problème, il est conseillé de remonter le SOC batterie, c'est à dire ne pas régler trop bas le mininum de réserve de charge des batteries. En automne hiver et printemps, il me semble bien de mettre 30 à 50 % de réserve pour palier le manque de soleil et éviter que les batteries restent trop longtemps déchargées.

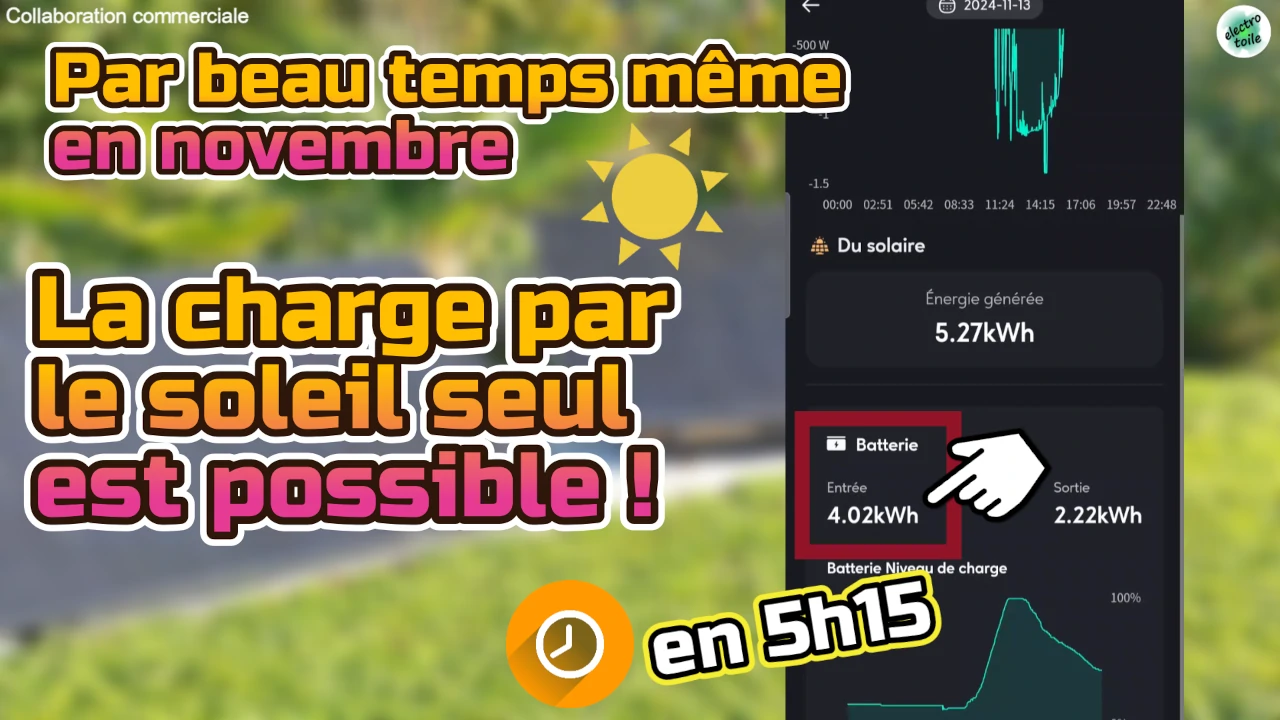

Par contre, une journée ensoleillée suffira pour recharger complètement 2 batterie AB2000 ou AB2000S et stocker au total 4kWh uniquement via les panneaux solaires.
Concernant l'application Zendure, il aurait été bien de pouvoir mixer les modes intelligent et planning afin de les adapter en fonction de ses besoins énergétiques de chaques foyers et qui diffèrent en fonction des saisons, des jours et heures. L'interface est correcte mais dommage qu'il soit nécessaire de changer d'écran pour consulter les mesures du compteur Shelly, ces dernières n'apparaissant pas sur le Smartgrid de l'application.
Il est également dommage que le système n'inclus pas d'origine une solution en cas de coupure secteur et qu'il faille racheter un élément supplémentaire pour alimenter en secours les appareils importants.
Au final ce système innovant et simple à mettre en œuvre contribuera à réduire sa facture d'électricité d'autant qu'il s'adaptera à vos panneaux photovoltaïques existants, mais l'achat de panneau solaires plus ce système de stockage rend l'ensemble compliqué à rentabiliser surtout si vous aviez déjà des micro-onduleurs qui pourraient ne plus vous être utile avec l'Hyper 2000 en fonction de votre installation.
Malgré tout, la possibilité de charger la batterie par la production solaire ou par le secteur en période creuses quand le soleil est absent est un avantage que la concurrence actuelle ne propose pas. De ce fait, si vous cherchez un produit de stockage polyvalent, facile à prendre en main, et que vous n'êtes pas focus sur la rentabilité, je vous le conseille.
Avantages : Installation facile, mode intelligent performant et réactif, système modulaire, extinction interne du feu pour la batterie AB2000S.
Inconvénients : Coût initial élevé, performances limitées par faible ensoleillement comme toute solution solaire.
