Suivi de la production d'électricité avec la station solaire Sunology Play

compteur de production photovoltaïque gratuit sur smartphone

Lorsque l'on possède une station solaire Plug & Play raccordée sur une prise de courant et donc en autoconsommation, il est important que toute la production d'électricité solaire soit consommée pour éviter tout renvoi vers le réseau de distribution Enedis. Cela permet d'optimiser le retour sur investissement du kit photovoltaïque et de réduire sa facture d'électricité. Découvrez dans cet article une solution de monitoring photovoltaïque pour suivre avec précision la production électrique de la station solaire, permettant également de voir la consommation d'électricité de la maison pour optimiser sa consommation électrique et réduire sa facture d'énergie.

• Le matériel nécessaire au monitoring photovoltaïque
• Mesurer la production photovoltaïque sous Jeedom
• Mesurer la consommation d'électricité d'un logement avec Jeedom
• Application de suivi de production solaire sur mobile
• Suivi de production solaire au fil des mois

Guide en vidéo pour le suivi de production d'énergie solaire.

Le matériel nécessaire au monitoring photovoltaïque :

Pour la fabrication d'un compteur de production solaire en Z-Wave, vous aurez besoin d'une centrale domotique, je vous propose une solution ouverte à fabriquer vous même :

Une box domotique Jeedom DIY (145€), servant également pour automatiser l'ensemble de votre maison (volet roulant, chauffage, motorisation piscine, motorisation de portail, éclairage, etc.)
Une passerelle Z-Wave en USB (58€)
Une micro SD 8Go ou 16Go pour y installer le serveur Jeedom (14€)
Un boitier et une alimentation pour la Raspberry Pi (13€)

Pour la mesure à distance de la production d'électricité photovoltaïque, il faut une smartplug, j'ai opté pour le protocole Z-Wave qui offre l'avantage d'être maillé, les modules répètent donc le signal jusqu'au destinataire.

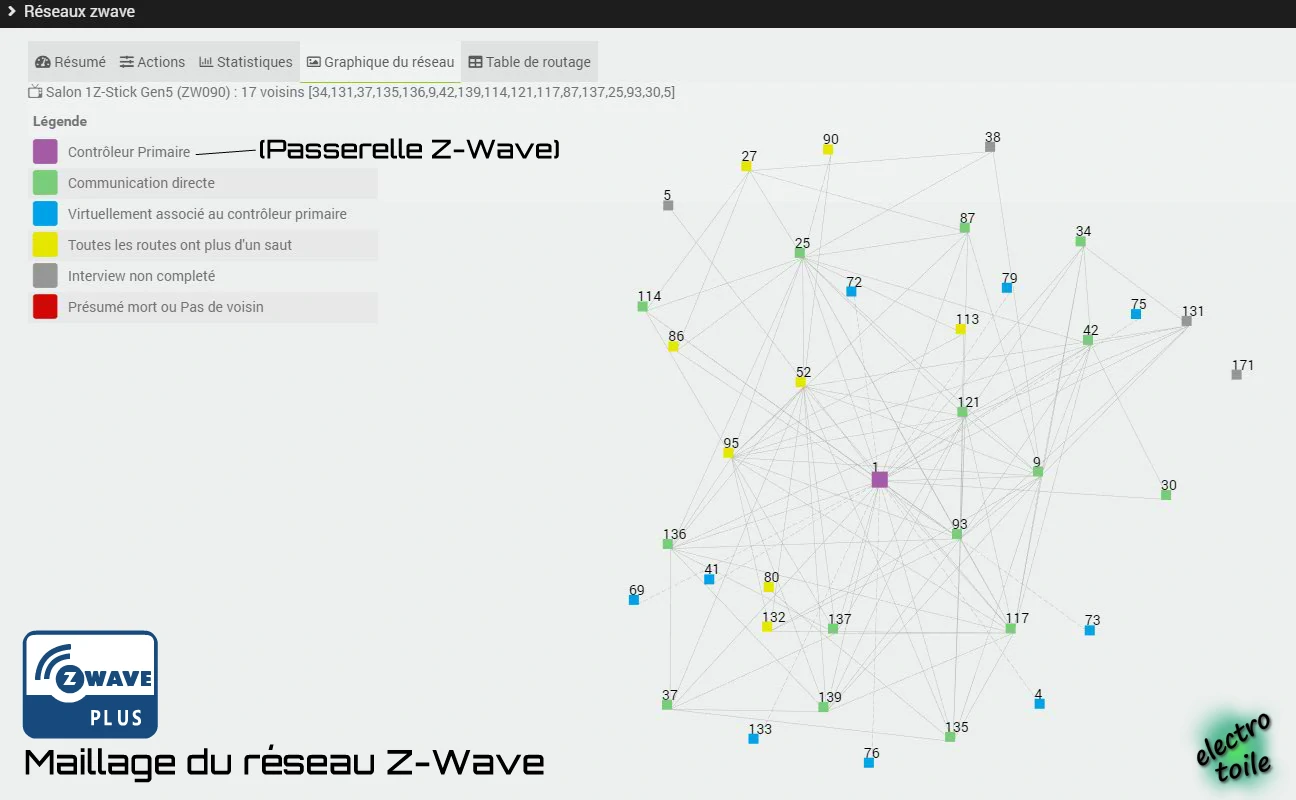

z-wave protocole de communication maillé — Un des avantages du protocole Z-Wave est qu'il est maillé

Cela facilite grandement la communication sur une certaine distance, surtout avec des panneaux photovoltaïques qui sont installés dans le jardin et donc en général éloignés de la maison.

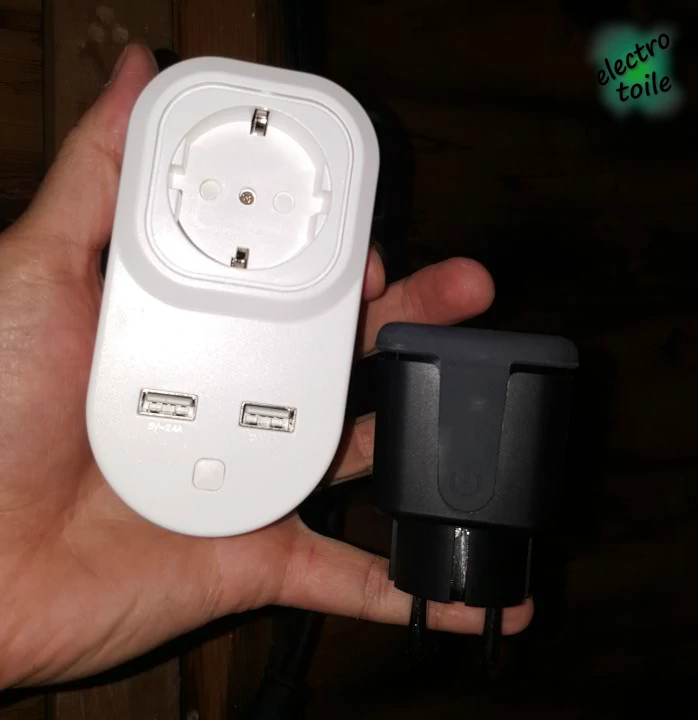

remplacer la smartplug tuya par prise Zwave — J'ai remplacé la prise connectée Wifi fonctionnant sous Tuya ou Smart Life par une Smartplug Z-Wave

Ainsi la portée de communication de la prise connectée sera plus grande, grâce à vos autres modules Z-Wave situés entre la box domotique et votre station solaire photovoltaïque.

monotoring sur smartphone de la production d'électricité avec la station photovoltaïque — Exemples de smarplug Z-Wave+ pour le **suivi de la production d'électricité solaire**

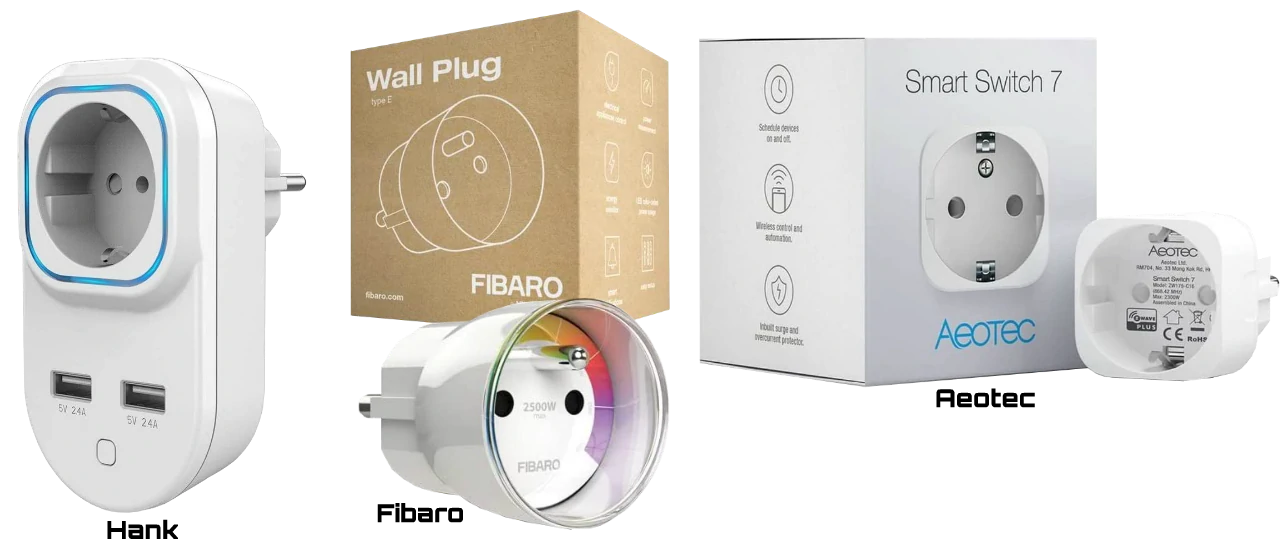

Voici, plusieurs modèles Z-Wave+ (non étanches) à des tarifs différents, mais permettant de faire la mesure de la production d'électricité solaire :

Prise connectée Hank HKZW-SO05 (40€)
Fibaro Wall Plug (64€)
Aeotec Smart Switch (59€)

Pour la production d'électricité, j'utilise la station solaire Sunology Play équipée d'un panneau photovoltaïque de 400W.

Sachez que vous pouvez économiser 5% sur l'achat d'une ou plusieurs station(s) Sunology Play avec le code de réduction SUNPLAY_ELECTROTOILE à ajouter lors de votre achat sur le site Sunology.

5% de réduction sur une première commande d'une station solaire sunology — Pour l'achat d'une ou plusieurs station(s) solaire(s) Sunology Play | Code Promo **SUNPLAY_ELECTROTOILE**

Le suivi de production vous permettra de visualiser et de conserver un historique de la production d'électricité de votre station solaire Sunology.

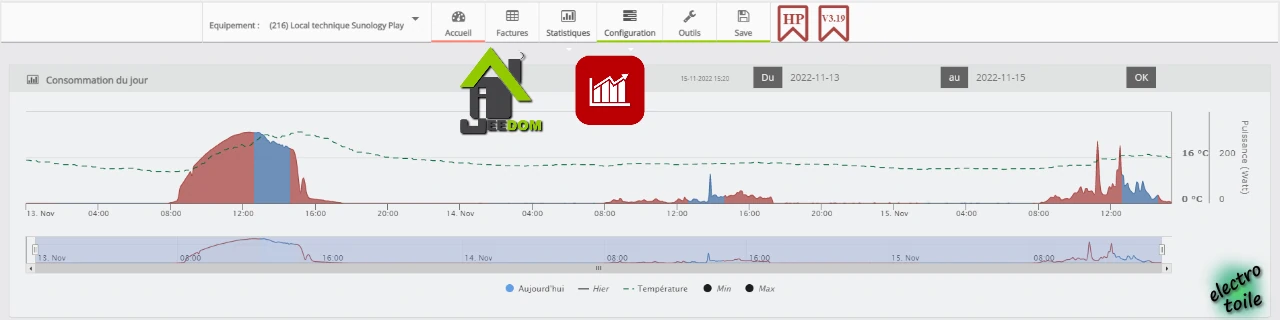

suivre la production d'électricité avec la box domotique Jeedom et le plugin Suivi Conso — Visualisation de la production d'électricité sous Jeedom

Mesurer la production photovoltaïque sous Jeedom :

Le matériel utilisé :

Le serveur domotique Jeedom permet entre autre d'automatiser le fonctionnement de certains appareils, mais il offre également la possibilité de suivre la consommation électrique ou la production d'électricité.

L'intérêt de cette solution est que les enregistrements se font en local sur votre propre box, pas besoin d'utiliser un cloud distant pour accéder à vos données (ex : Tuya Smart ou Smart Life).

installation domotique pour le suivi de la production d'électricité solaire — La box domotique permet de sauvegarder en local les données de production de la station solaire

Guide pour l'installation de Jeedom v4 sur Raspberry Pi.

Installer la prise connectée Z-Wave sous Jeedom :

Pour visualiser et enregistrer la production d'électricité de la Station Sunology Play, il est nécessaire dans un premier temps, d'inclure la smartplug Z-Wave dans Jeedom.

• Jeedom v4 Cliquer sur l'onglet "Plugins" puis "Protocole Domotique" et enfin "Z-Wave".

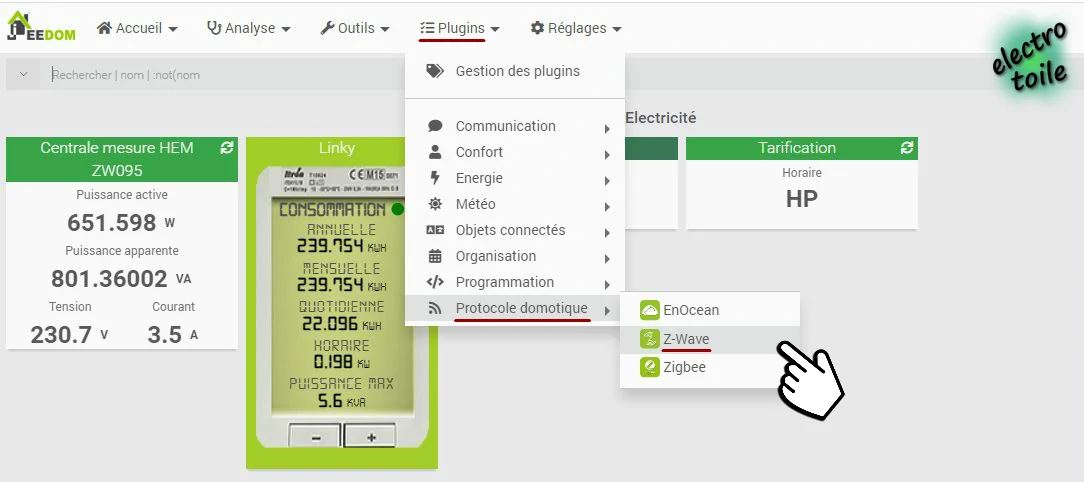

comment ajouter une prise connectée en Z-Wave dans Jeedom ? — L'ajout de la smarplug se fait depuis le plugins Z-Wave dans Jeedom

• Brancher la smartplug à une prise de courant alimentée (secteur 230V).

• Jeedom v4 Cliquer sur "Mode Exclusion" , puis Appuyer 3 fois rapidement sur le bouton en façade de la prise.

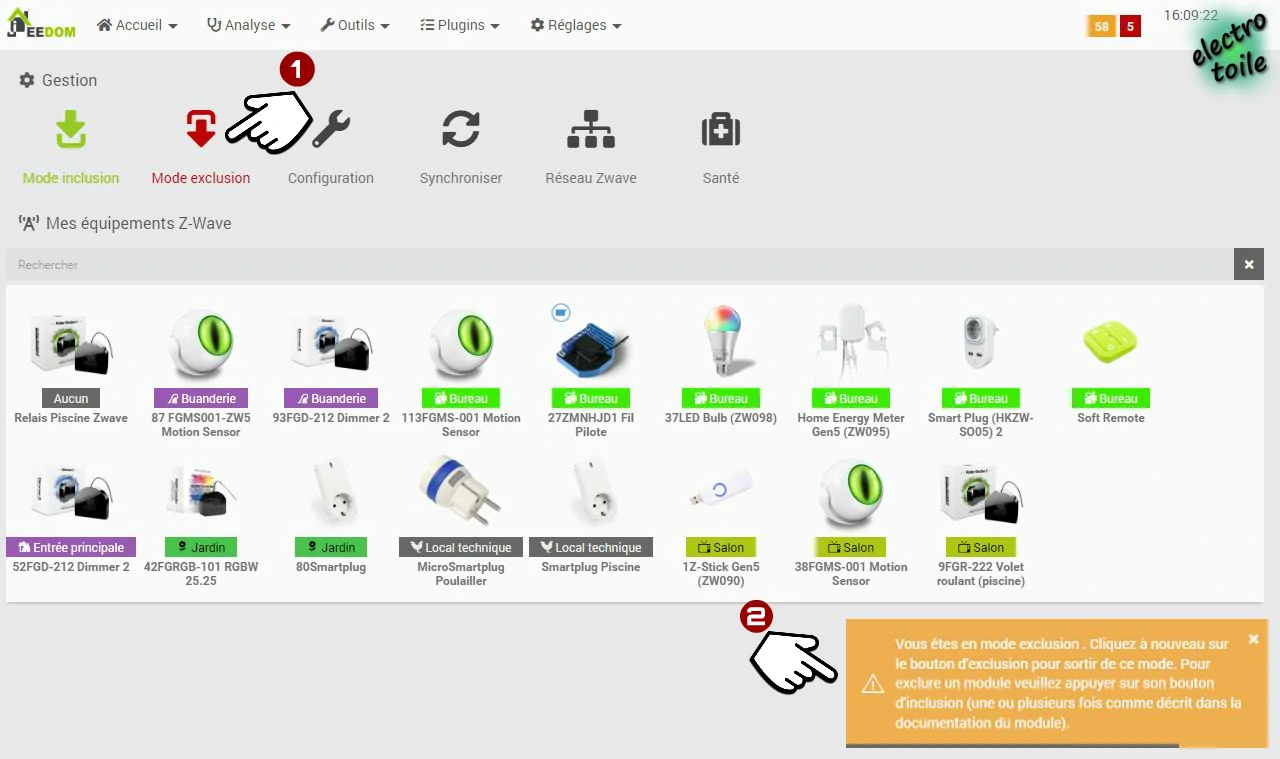

comment ajouter une smartplug en Z-Wave dans Jeedom ? — Avant d'ajouter un module Z-Wave, il faut au préalable faire une exclusion

Une indication doit s'afficher à l'écran informant de la bonne exclusion du module. attention Cette étape est à réaliser malgré que la prise n'ait jamais été utilisée sur votre installation domotique.

• Jeedom v4 Cliquer sur "Mode Inclusion" puis de nouveau Appuyer 3 fois rapidement sur le bouton en façade de la prise.

Un message informe de la détection d'un nouveau module, il s'ajoute automatiquement sur la passerelle Z-Wave et la fenêtre de configuration de la prise connectée doit s'ouvrir toute automatiquement.

Lorsque l'inclusion de la prise connectée est terminée, vous arrivée sur la page de configuration du module Z-Wave.

ajout de la prise connectée Hank en ZWave sous Jeedom — Interface de configuration de la prise connectée Hank sous Jeedom

Configuration de la smartplug Z-Wave sous Jeedom :

Les réglages de la prise connectée permettront de la retrouver facilement sur votre installation domotique mais également de visualiser toutes les informations sur l'écran de votre smartphone en lien avec la production d'électricité.

• Sur la fenêtre qui s'est ouverte prédédemment, renommer la prise avec une désignation cohérente avec sa fonction, perso j'ai mis "Mesure Sunology".

• Attribuer comme objet parent le même que vos appareils de mesures électriques. Je l'ai mis dans la section "électricité" avec le compteur Linky et le Home Energy Meter qui mesure toute la consommation de la maison.

• Pour que la prise remonte correctement les mesures électriques dans Jeedom, il faut le paramétrer, pour cela, cliquer sur le bouton bouton configuration dans jeedom Jeedom .

• Cliquer sur l'onglet Paramètres, puis descendre en bas de page, pour voir les index 171 à 174.

• Certains paramètres sont réglés à 0, cela signifie que la prise ne renvois pas ces informations à la passerelle Z-Wave, il faut donc présicer la période d'envois des relevés des grandeurs électriques comme sur l'image ci-dessous.

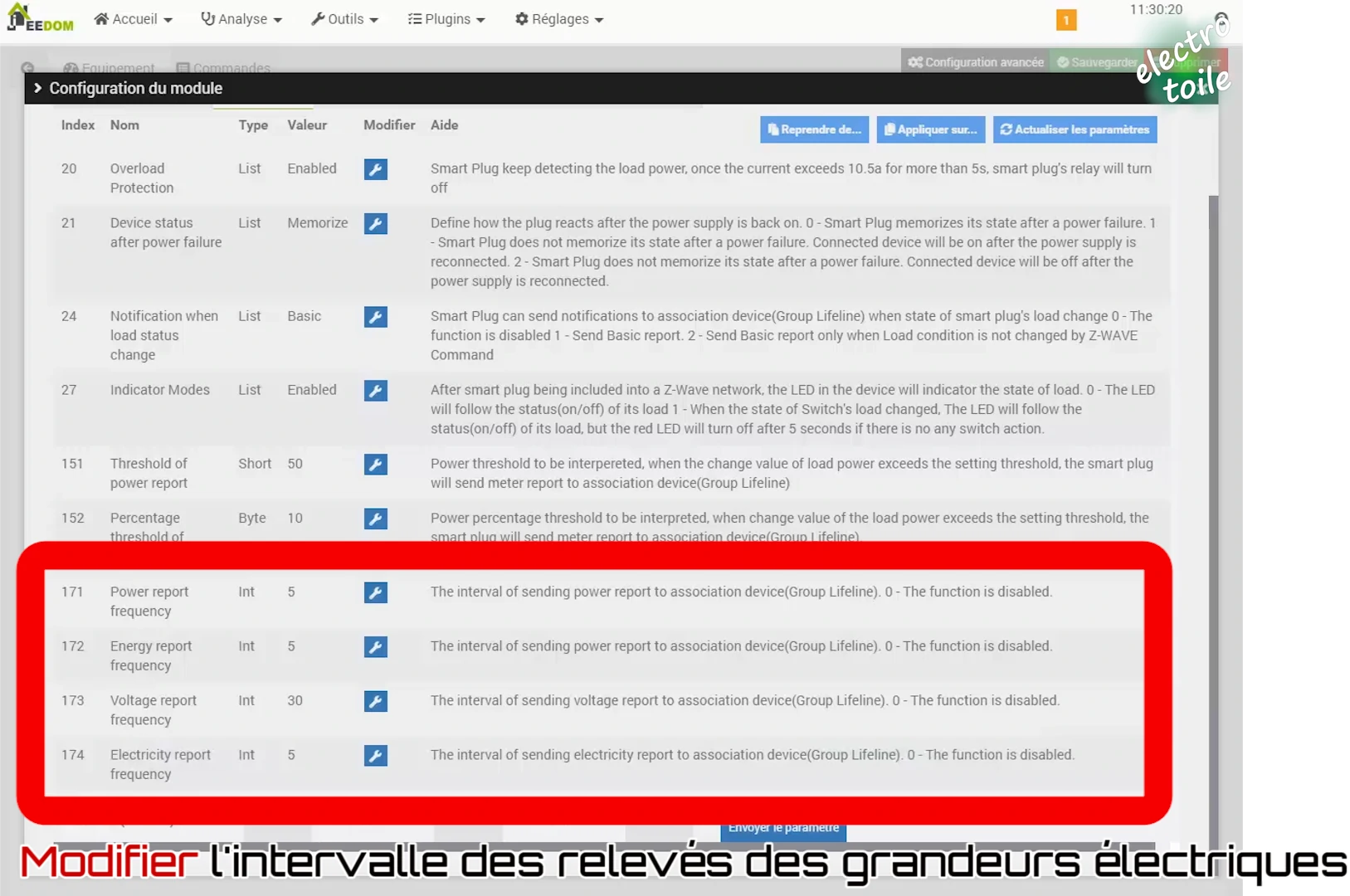

modification des paramètres de la prise Z-Wave pour mesurer toutes les grandeurs électriques — Ces paramètres permettent de choisir la fréquence des envois des mesures à la passerelle Z-Wave

• J'ai volontairement laissé une valeur élevée pour la tension, car cette dernière n'évolu pas beaucoup dans le temps et restera proche de 230V.

• Si vous avez un abonnement électrique avec l'option Heures Creuses, Tempo, ou EJP, et que vous souhaitez dissociez la production pendant les différentes périodes horaires, il vous faudra créer une commande de remise à zéro de l'énergie mesurée par la prise (voir image ci-dessous).

remise à zéro des mesures de la prise z-wave — Commandes utiles pour différentier la production d'électricité pendant les heures creuses et les heures pleines.

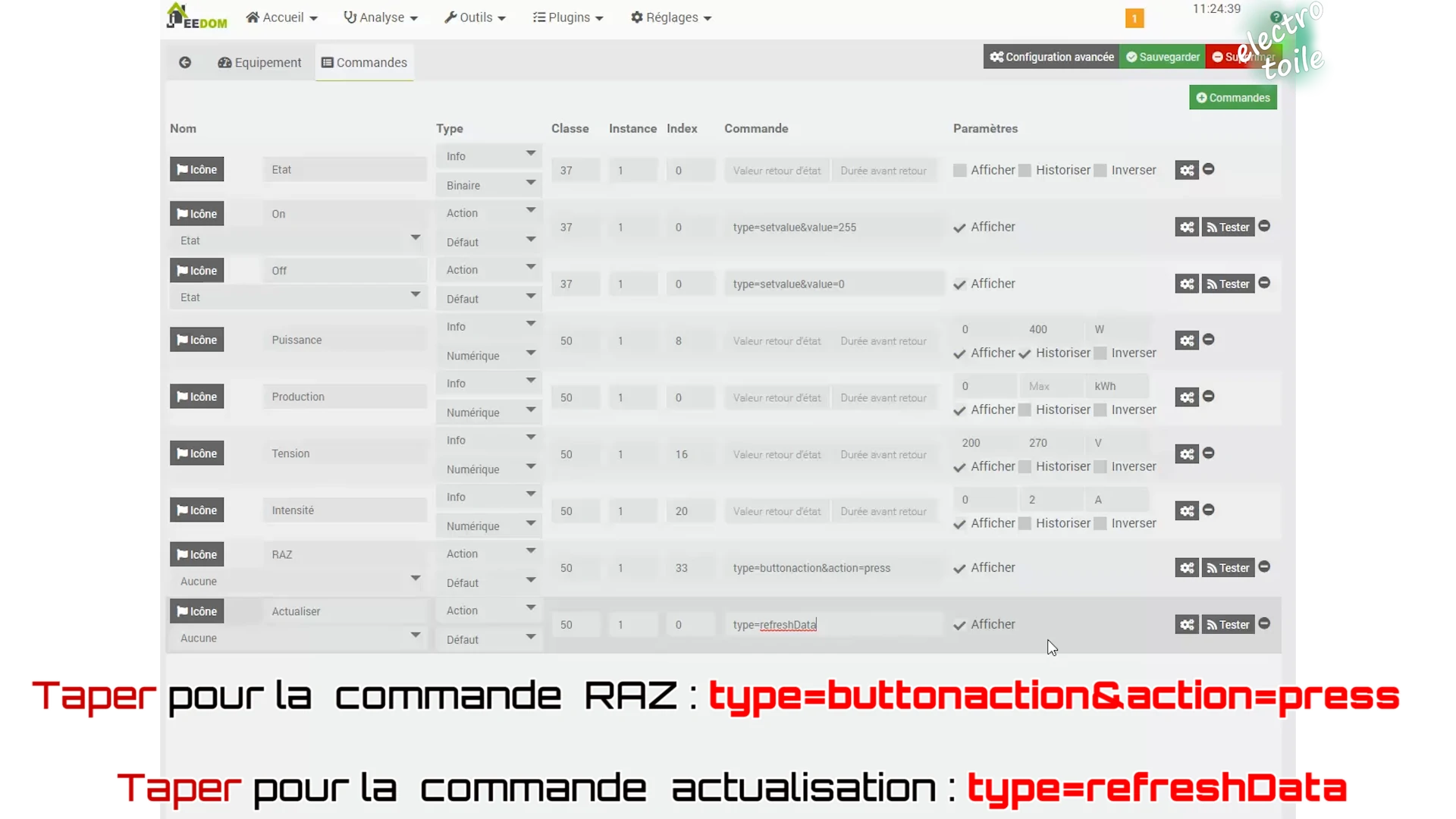

• Les commandes à indiquer dans Jeedom pour l'ajout des boutons Actualiser et RAZ sont inscrites sur l'image ci-dessous ou dans la la vidéo en haut de la page.

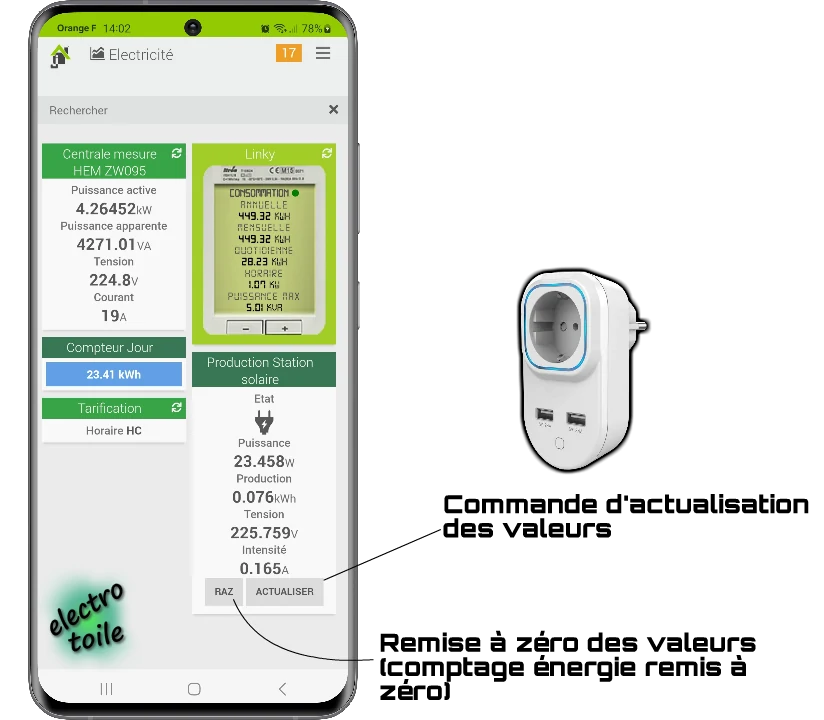

commande remise à zéro des mesures de la prise z-wave — Réglages pour l'ajout des boutons remise à zéro et actualisation des valeurs de la prise Z-Wave

Mesurer la consommation d'électricité d'un logement avec Jeedom :

Pour suivre et mesurer la consommation d'électricité de mon installation électrique j'utilise le Home Energy Meter d'Aeotec (HEM ZW095). Cet appareil de mesure communique en Z-Wave, il est donc possible de récupérer en instantannée le courant, la puissance, la tension et ainsi mesurer l'énergie consommée dans la maison.

Pour installer et utiliser cette centrale de mesure sous Jeedom, consultez ce guide d'utilisation du HEM ZW095.

suivi de la consommation d'électricité sous Jeedom

Monitoring de la consommation d'électricité sous Jeedom avec le HEM ZW095.

Le Home Energy Meter vous permettra de suivre en temps réel ou dans le temps la consommation d'électricité d'un logement (en monophasé ou en triphasé avec sa version 3 phases).

Un réglage du HEM permet de à la pince ampèremétrique de dissocier le courant consommée par l'installation électrique (valeur positive) du courant produit en excès par la station solaire et injecté sur le réseau de distribution (valeur négative).

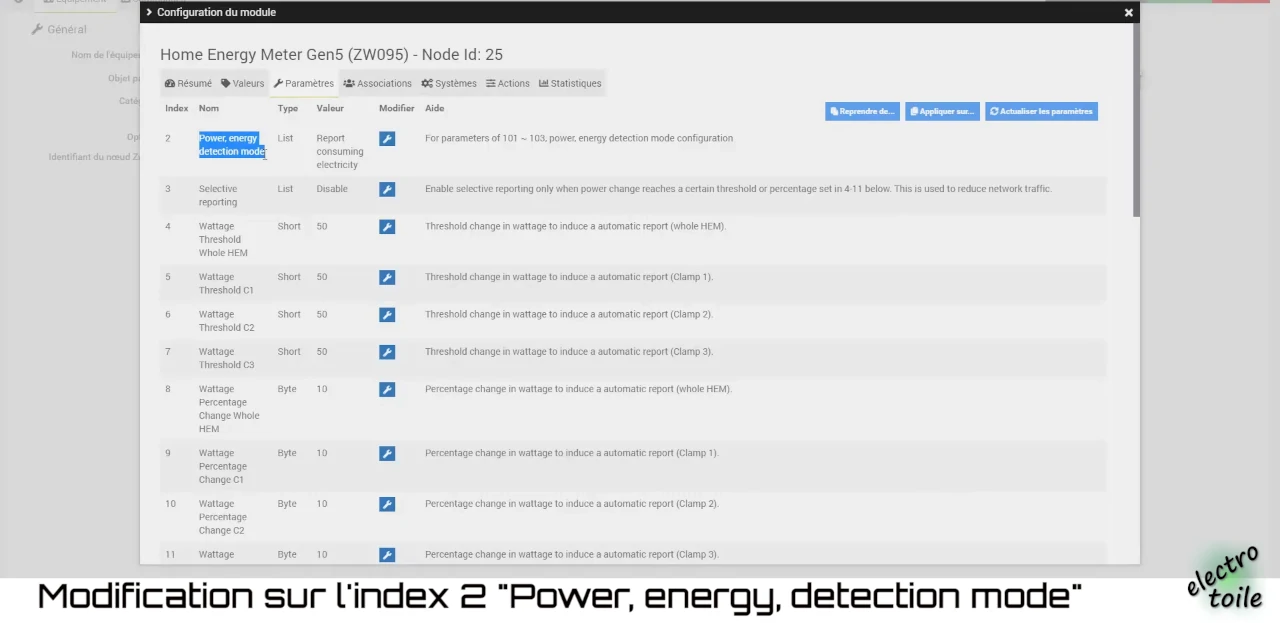

paramétrage ZW095 pour suivre la puissance et le courant consommées ou injectées sur le réseau — Paramétrage du HEM pour suivre la consommation ou l'injection du courant et puissance de l'installation

Dans le paramètre "Power, energy, detection mode", il faut choisir la valeur 3 -> Report consuming electricity, vous aurez ainsi :

• L'intensité consommée et la puissance absorbée qui s'affichent avec des valeurs positives.
• L'intensité injectée et la puissance non consommée et renvoyée sur le réseau qui s'affichent avec des valeurs négatives.
• La cumul de l'énergie se fera seulement sur l'énergie consommée.

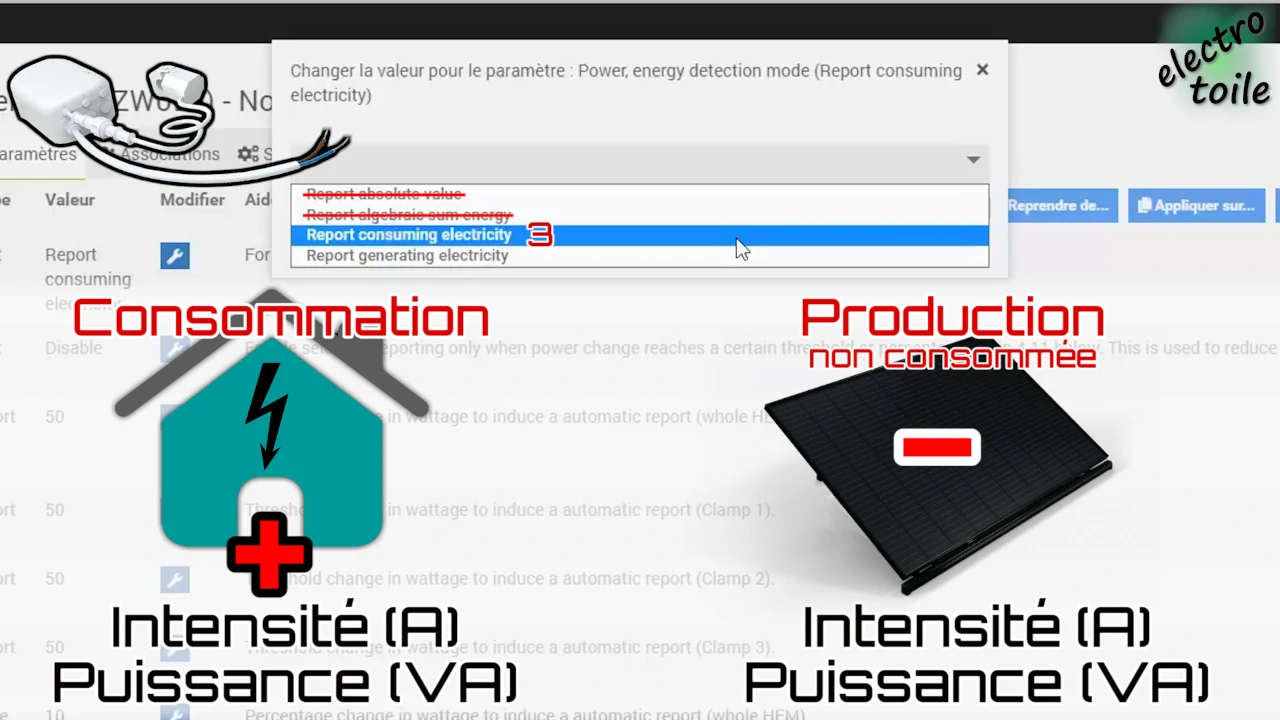

mesure du courant et puissance consommée ou injectée sur le réseau — La puissance et le courant sont visualisées avec des signes différents (consommation ou injection)

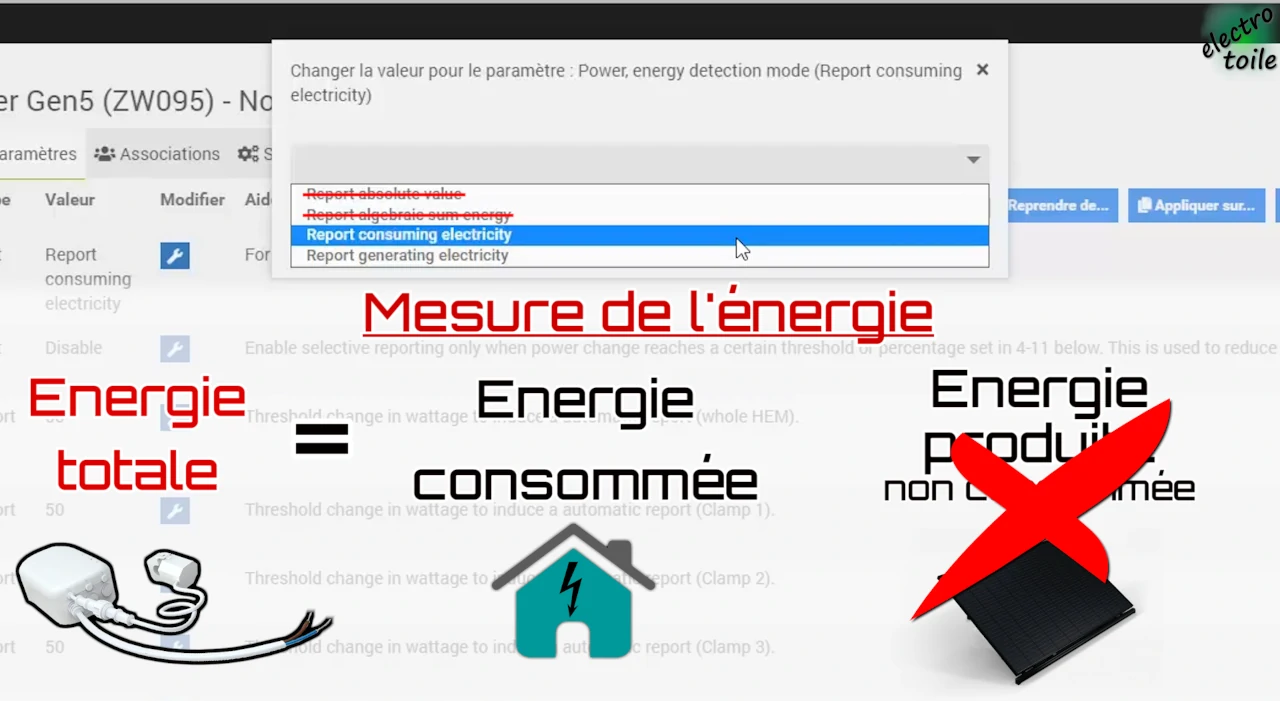

mesure de l'énergie consommée par l'installation électrique avec le ZW095 sous jeedom — Mesure de l'énergie consommée par l'installation avec le ZW095 sous Jeedom

Optimisez la consommation d'électricité provenant de la station solaire Sunology Play

Une fois en possession de ces deux informations, il est possible d'optimiser la production d'électricité pour éviter de renvoyer le surplus de production sur le réseau de distribution Enedis.

L'objectif étant de consommer toute la puissance produite par la station solaire et éviter qu'elle ne soit offerte au distributeur.

Application de suivi de production solaire sur mobile :

L'application de suivi de production photovoltaïque se fait sur mobile à partir du serveur domotique Jeedom. Il est ainsi possible de voir en direct la puissance délivrée par le ou les panneaux photovoltaïques, le courant, l'énergie cumulée et la tension aux bornes de la prise.

A partir de votre smartphone, vous pourrez également couper à distance la smartplug Z-Wave.

Sur la même interface, il est possible de regrouper les données sur la consommation d'électricité et celles sur la production d'énergie électrique. On obtient donc ce monitoring complet indiquant les tensions, courant, puissance (active ou apparente), énergie pour la consommation et pour la production.

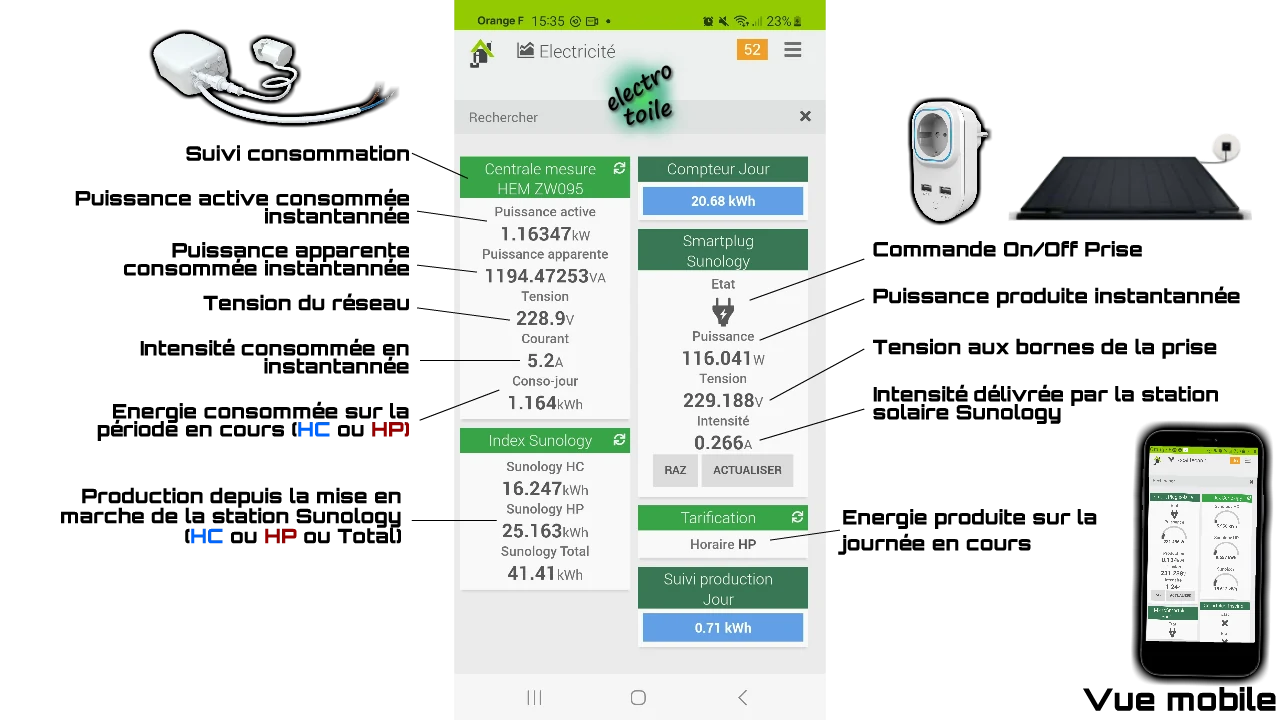

monitoring producton d'énergie électriqe avec station solaire photovoltaïque — Monitoring de la production d'électricité et la consommation de la maison

Le plugin "Suivi Conso" (payant) disponible sur le market de Jeedom offre des informations complémentaires telles que des bilans de consommation par semaine, mois ou année, le calcul des énomies réalisées grâce à la production ou le coût de la consommation électrique.

Suivi de production solaire au fil du temps :

Quelle est la production d'une station solaire Sunology Play sur une journée ?

Pour vous donner une idée de ce que peut produire la un panneau solaire, voici différents visuels de production journalière de la station Sunology Play (Beau temps, jour de pluie, journée nuageuse, etc.). Sur ces visuels j'ai indiqué l'énergie produite pendant la journée, la puissance maximale atteinte, les économies réalisées, les températures de la journée.

En novembre 2022

Une journée ensoleillée d'automne avec une présence du soleil pendant 9h, la station a produit un total de 3,37 kWh soit une économie de 0€45.

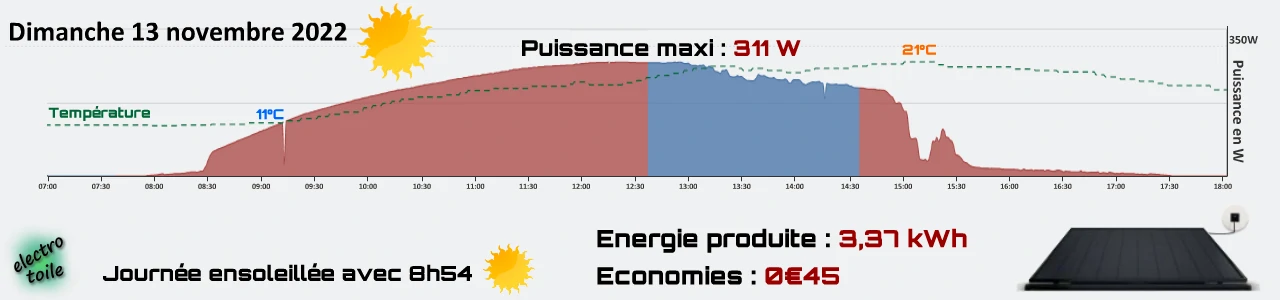

quelle production d'énergie solaire attendre grâce à la station sunology play ? — Energie produite par la station Sunology lors d'une journée ensoleillée

Une journée très nuageuse et pluvieuse sans soleil, la station a très peu produit avec un total de 0,12 kWh soit une économie de 0€03.

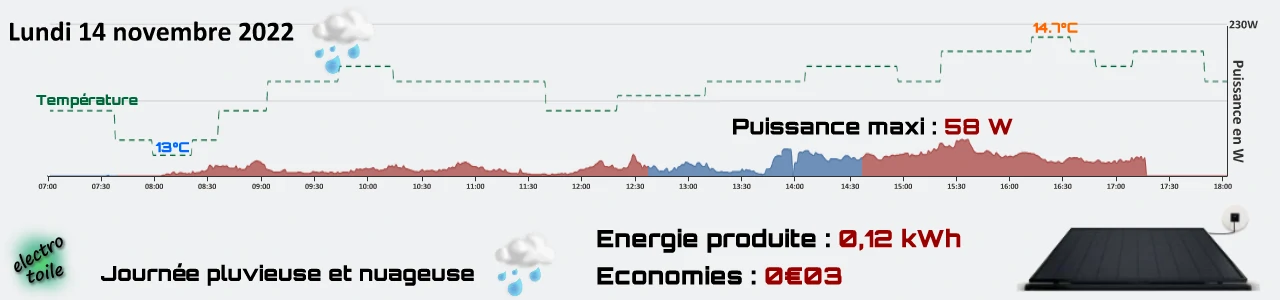

quelle production d'énergie solaire attendre quand il pleut ? — Faible production par la station photovoltaïque lors d'une journée pluvieuse et nuageuse

Une journée peu nuageuse d'automne avec une présence du soleil, la station a produit un total de 2,4 kWh soit une économie de 0€33.

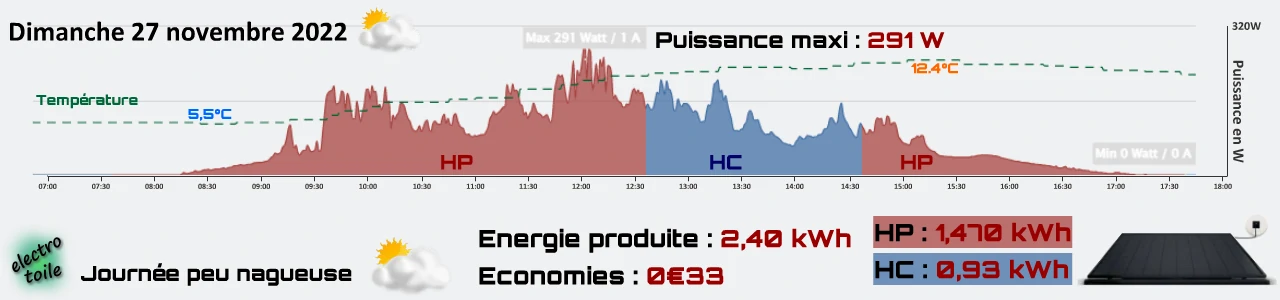

quelle est la production d'énergie solaire quand il y a peu de nuage ? — Lors d'une journée peu nuageuse la station produite près de 2,4kWh

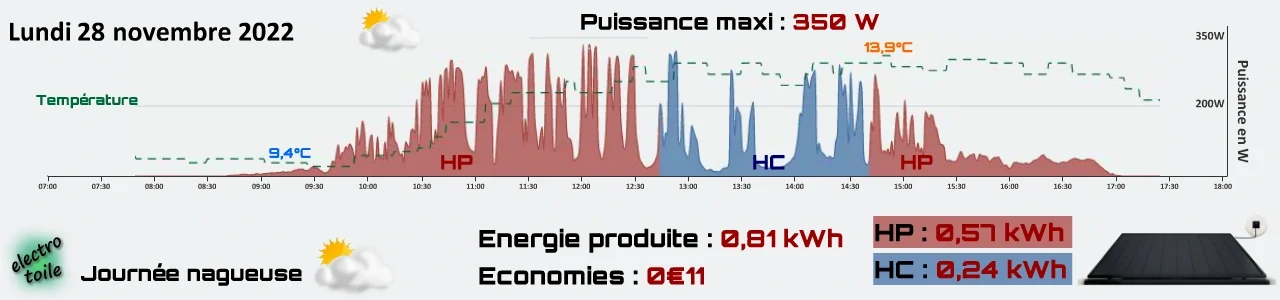

quelle est la production d'énergie solaire quand il y a des nuages ? — Lors d'une journée nuageuse et quelques éclaircies la station produite près de 0,81kWh

En décembre 2022

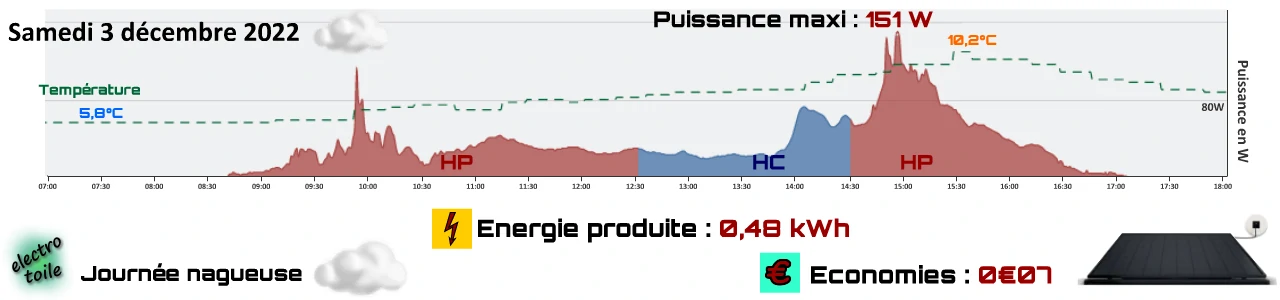

Une journée nuageuse début décembre avec une petite apparition du soleil en début d'après midi, la station a produit un total de 0,48 kWh soit une économie de 0€07.

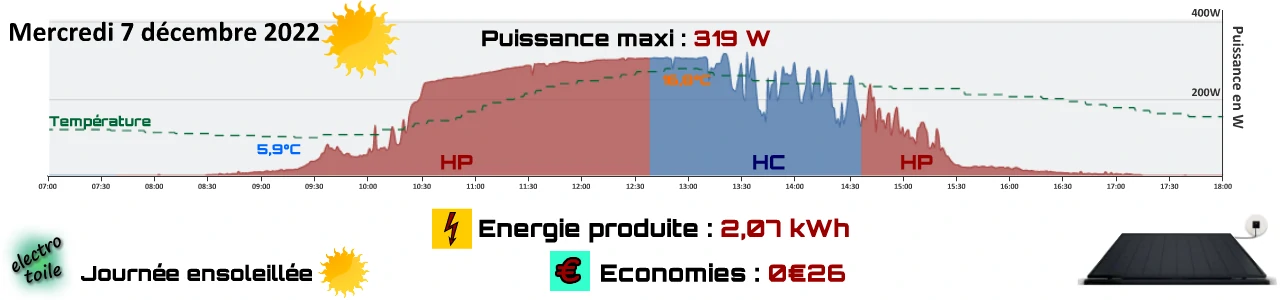

quelle est la production d'énergie solaire avec la station sunology play au mois de décembre ? — En décembre avec des nuages, la station a produit un total de 0,48kWh soit 0€07 (option HC)

Une belle journée ensoleillée de décembre, la station a produit un total de 2,07 kWh soit une économie de 0€26.

En janvier 2023

L'hiver est bien là, le gel, la neige et surtout les nuages. Peu de production en ce mois de janvier.

Le 24 janvier, journée nuageuse avec quelques apparitions du soleil entre midi et deux d'ou les quelques pics de productions pendant les Heures Creuses. La station a produit un total de 1,16 kWh soit une économie de moins de 0€14.

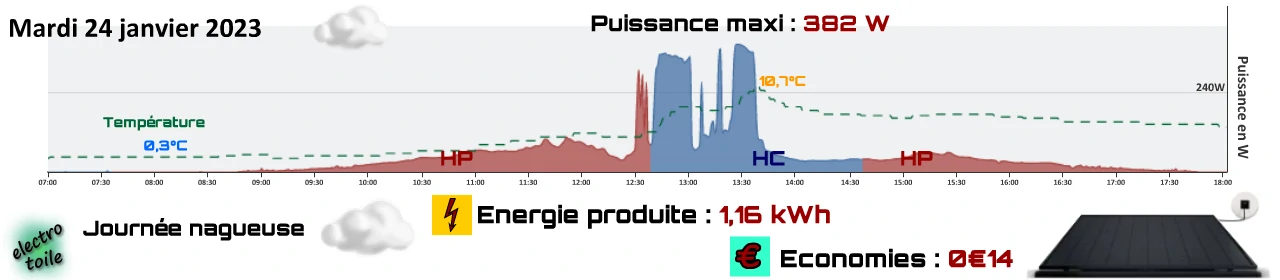

énergie produit avec la station solaire sunology play au mois de janvier 2023 — Une journée principalement nuageuse avec très peu d'apparition du beau soleil, la station a produit total de 1,16kWh soit 0€14 d'économisé (option HC)

Une journée nuageuse fin janvier sans apparition du soleil et température légèrement supérieure à 0°C, la station a produit un total de 0,09 kWh soit une économie de moins de 0€01.

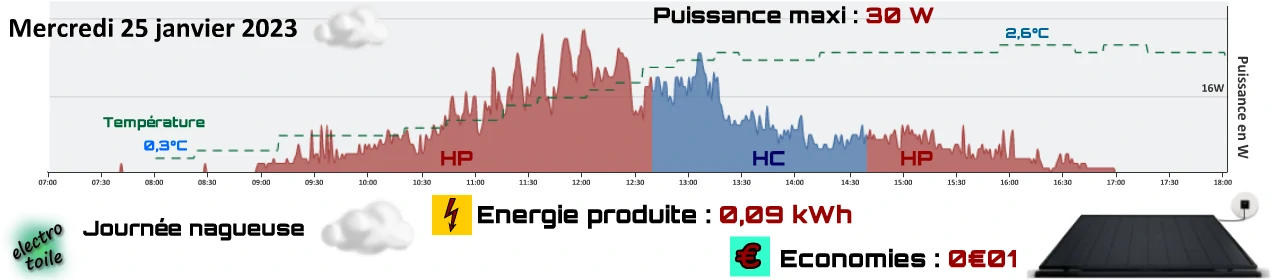

production d'électricité avec la station solaire sunology play au mois de janvier 2023 — En janvier avec des nuages, la station a produit le 25 janvier 0,09kWh

D'autres bilans de production viendront au fil du temps et des saisons, afin de vous donner un aperçu précis de la production de la station Sunology Play.
