Monitoring d'énergie électrique avec le HEM ZW095 Aeotec

Lorsque l'on souhaite suivre sa consommation d'électricité on peut utiliser le compteur Linky. Mais pour davantage de précision et pour un suivi énergétique plus poussé, il faut se tourner vers des centrales de mesures. Découvrez dans cet article le Home Energy Meter ZW095 d'Aeotec utilisé sous Jeedom avec le protocole de communication Z-Wave.

Sommaire :

  • 1. Présentation du module
  • 2. Installation du HEM dans le Tableau de Répartition
  • 3. Configuration du HEM sous Jeedom
  • 4. Utilisation du HEM sous Jeedom

1. Présentation du module :

Les initiales HEM correspondent à Home Energy Meter ce qui signifie appareil de mesure électrique domestique à installer dans le tableau électrique.
Le module HEM ZW095 de la marque Aeotec communique sur le protocole Z-Wave+ à une distance de 100 mètres en extérieur.
Les contraintes limite d'utilisation sont pour la température de -10°C à +50°C et pour l'humidité de 8% à 80%.
Il est annoncé avec une précision de mesure de 98%.

Comme précisé plus haut il permet de mesurer différentes grandeurs électriques :
  • Le courant électrique dont l'unité est l'Ampère.
  • La tension ou différence de potentiel qui s'exprime en Volt.
  • La puissance active est la grandeur caractéristique des appareils électriques exprimée en Watt.
  • La puissance apparente c'est elle qui correspond à la puissance souscrite chez le fournisseur d'énergie, exprimée en Volt.Ampère.
  • L'énergie électrique en Watt-heure.
  • La puissance réactive exprimée en Volt.Ampère.Réactif.
  • Le facteur de puissance (sans unité) également nommé cosφ.

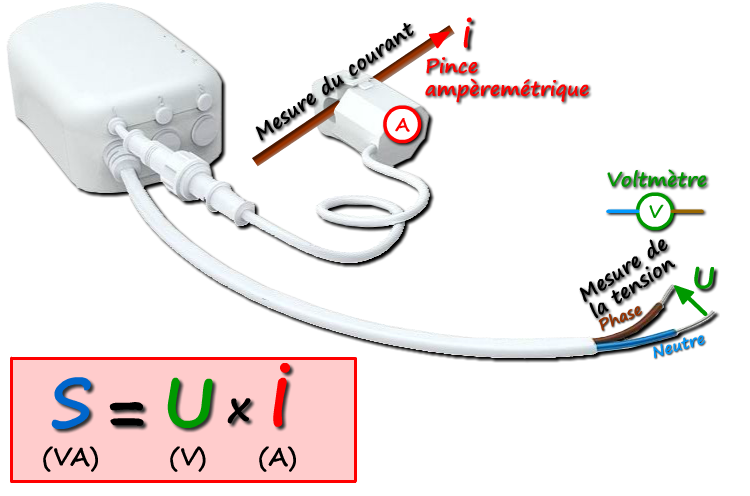

Le HEM ZW095 est équipé d'une pince ampèremétrique permettant la mesure du courant (Ampère) au maximum 60A.
Les deux conducteurs marron et bleu permettent la mesure de la tension également appelé la différence de potentiel qui s'exprime en (Volt) pour une tension monophasé de 240V alternative.

Le produit de la tension (U en Volt) et du courant (I en Ampère) donnt la puissance apparente (S en Volt Ampère ou kVA) celle souscrite auprès du fournisseur d'énergie électrique.

2. Installation du HEM dans le Tableau de Répartition :

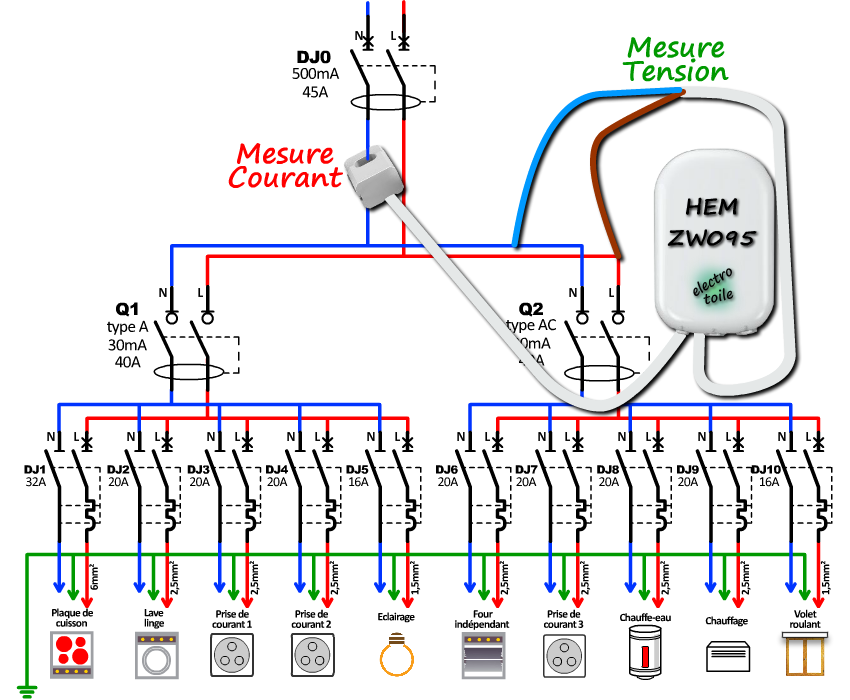

Le schéma ci-dessous présente comment placer l'appareil de mesure afin de mesurer le courant et la tension totale d'une installation monophasé.

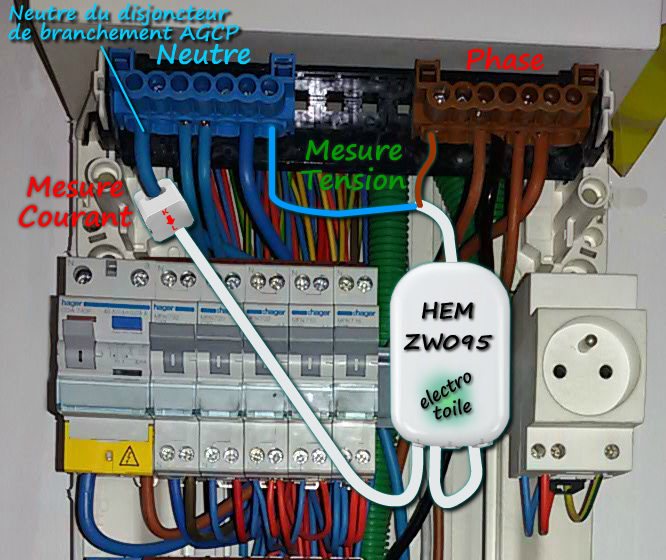

L'image ci-dessous précise le raccordement du HEM ZW095 sur le bornier d'arrivée (Phase et Neutre) pour la mesure de la tension (différence de potentiel) et le placement de la pince ampèremétrique sur le Neutre de raccordé sur le disjoncteur général également appelé Appareil Général de Commande et de Protection (AGCP).

3. Configuration du HEM sous Jeedom :

Le réglage proposé dans la vidéo permet de paramétrer la période de rafraîchissement des grandeurs électriques qui sont envoyées au contrôleur Z-Wave et donc à Jeedom.

Pour visualiser toutes les 5 secondes les grandeurs de l'énergie électrique (consommation en kWh), la puissance active (en Watt), l'intensité du courant électrique (en Ampère) et la tension ou différence de potention (en Volt) dans les paramètres de configuration du HEM sous Jeedom il faut modifier les index 101 et 110.
      • Index 101, 102, 103 : Précisent les grandeurs électriques à renvoyer dans votre box domotique.
      • Index 111, 112, 113 : Précisent la période à laquelle le HEM va envoyer les informations au contrôleur Z-Wave.


Pour modifier et adapter le widget aux caractéristiques de son abonnement électrique vous pouvez suivre le tutoriel vidéo ci-dessous :

Dans la vidéo j'explique également comment créer 2 commandes :
    • La Remise à zéro (Reset) du compteur d'énergie (kWh) (Classe 50 - Index 33 - Commande : type=buttonaction&action=press).
    • Le rafraîchissement ou la mise à jour des valeurs mesurées par le HEM) (Classe 50 - Index 0 - Commande : type=refreshData).

4. Utilisation du HEM sous Jeedom :

Création d'un compteur Heures Creuses sous Jeedom :

Dans ce tutoriel je propose de réaliser un compteur Heures Creuses et Heures pleines permettant de savoir en temps réel et à distance la consommation d'énergie de son installation électrique.
Ainsi il est possible de réaliser des comparatifs ou des auto relève de compteur électrique à distance et envoyer les index à son fournisseur d'énergie électrique.
Pour informer Jeedom des différents créneaux Heures Creuses et Heures Pleines (HC / HP) j'utilise le plugin agenda qui va générer les informations.
