qubino Piloter le chauffage sous Jeedom avec module fil pilote Qubino (ZMNHJD1)


Gestion automatique du chauffage avec domotique Jeedom et module fil pilote Qubino

Si vous souhaitez automatiser la gestion de votre chauffage électrique, il peut être intéressant de l'intégrer dans votre domotique Jeedom. Cette solution permet de piloter automatiquement vos radiateurs électriques en fonction de vos scénarios (présent, absent, etc.) et vous aurez la possibilité de commander à distance votre chauffage. Le chauffage domotique permet en outre de réaliser des économies sur votre facture d'énergie électrique car la gestion du chauffage est optimale.
Comment raccorder votre radiateur ? Comment piloter votre chauffage ?
Découvrez les réponses à ces questions et bien d'autres conseils, en lisant ce tutoriel sur le chauffage avec un module fil pilote Qubino ZMNHJD1.


Sommaire :
1. Présentation
2. Raccordements - Câblage
3. Inclusion / Exclusion sous Jeedom
4. Paramétrage sous Jeedom
5. Sujet de TP MELEC

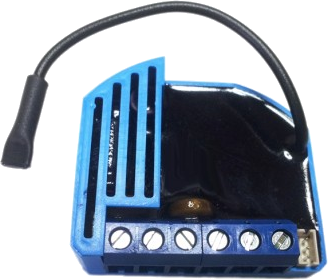

Qubino fil pilote 1. Présentation :

L'objectif de cet article est l'optimisation du chauffage d'une pièce en utilisant :
  • Un module Fil pilote Qubino (ZMNHJD1) pour comander le radiateur électrique.
  • Une sonde intérieure et extérieure pour réguler la température de la pièce.
  • Une raspberry Pi avec contrôleur Z-Wave (ou autre) pour communiquer avec les périphériques.
  • Le logiciel domotique Jeedom avec les plugins Agenda et Thermostat pour réguler et optimiser le chauffage en fonction de l'occupation de lieux.

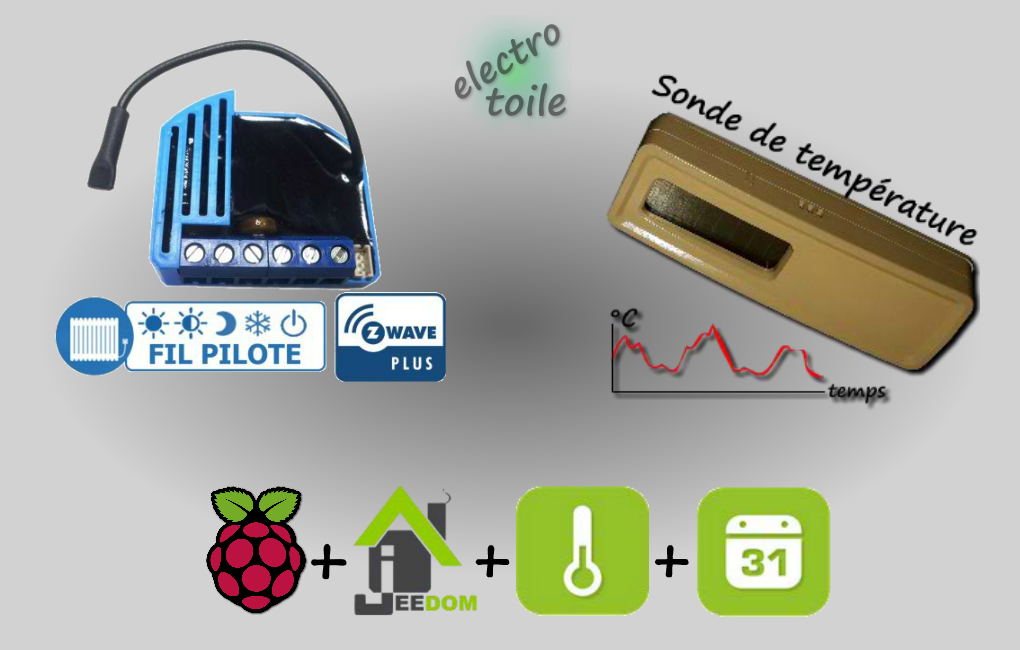

matériel nécessaire gestion du chauffage en domotique sous Jeedom



Qubino fil pilote 2. Raccordements - Câblage :

danger électrique Avant tout raccordement veillez à mettre hors tension (+ vérification) le circuit de chauffage sur lequel vous allez intervenir.

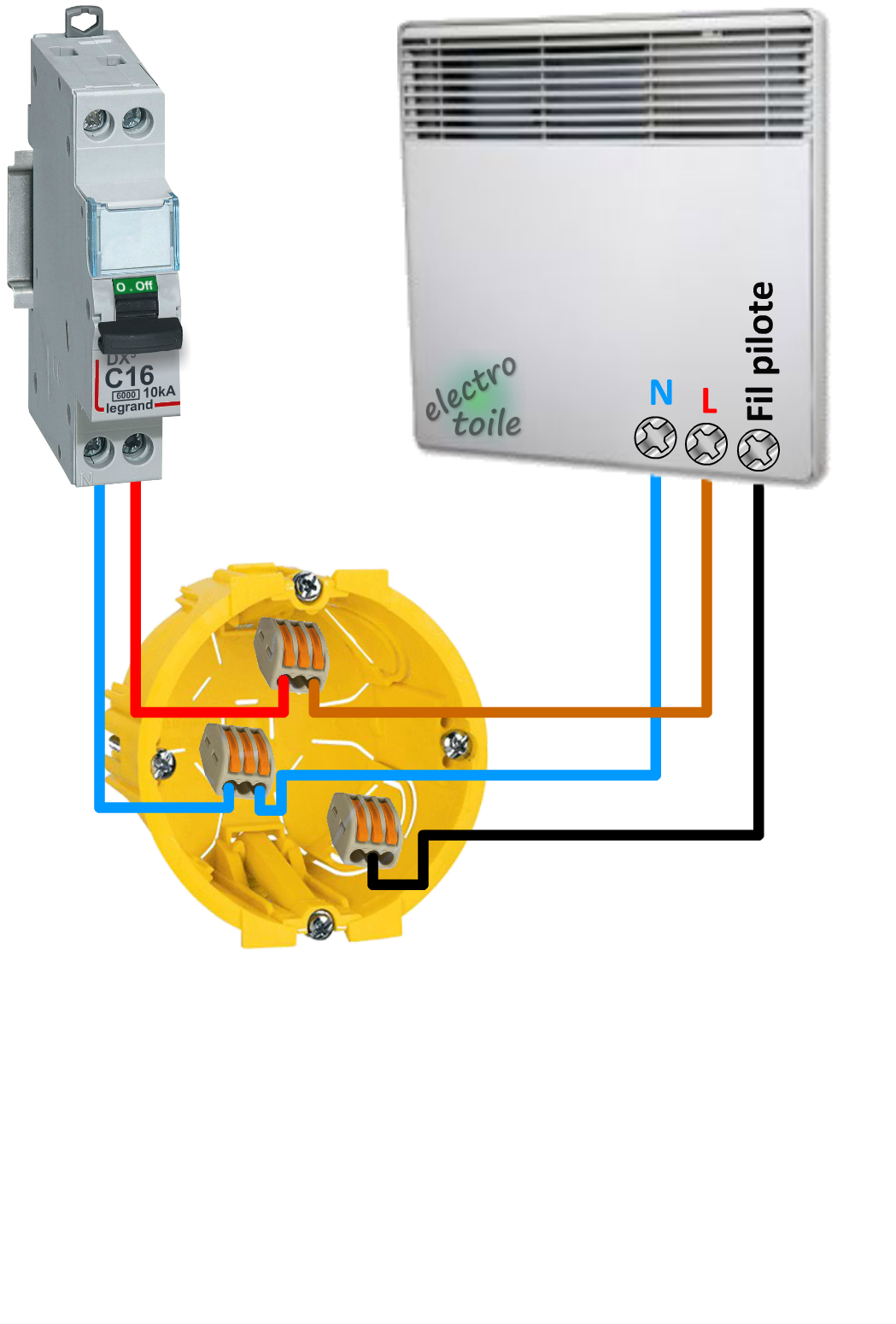

Avant
schéma avant modification

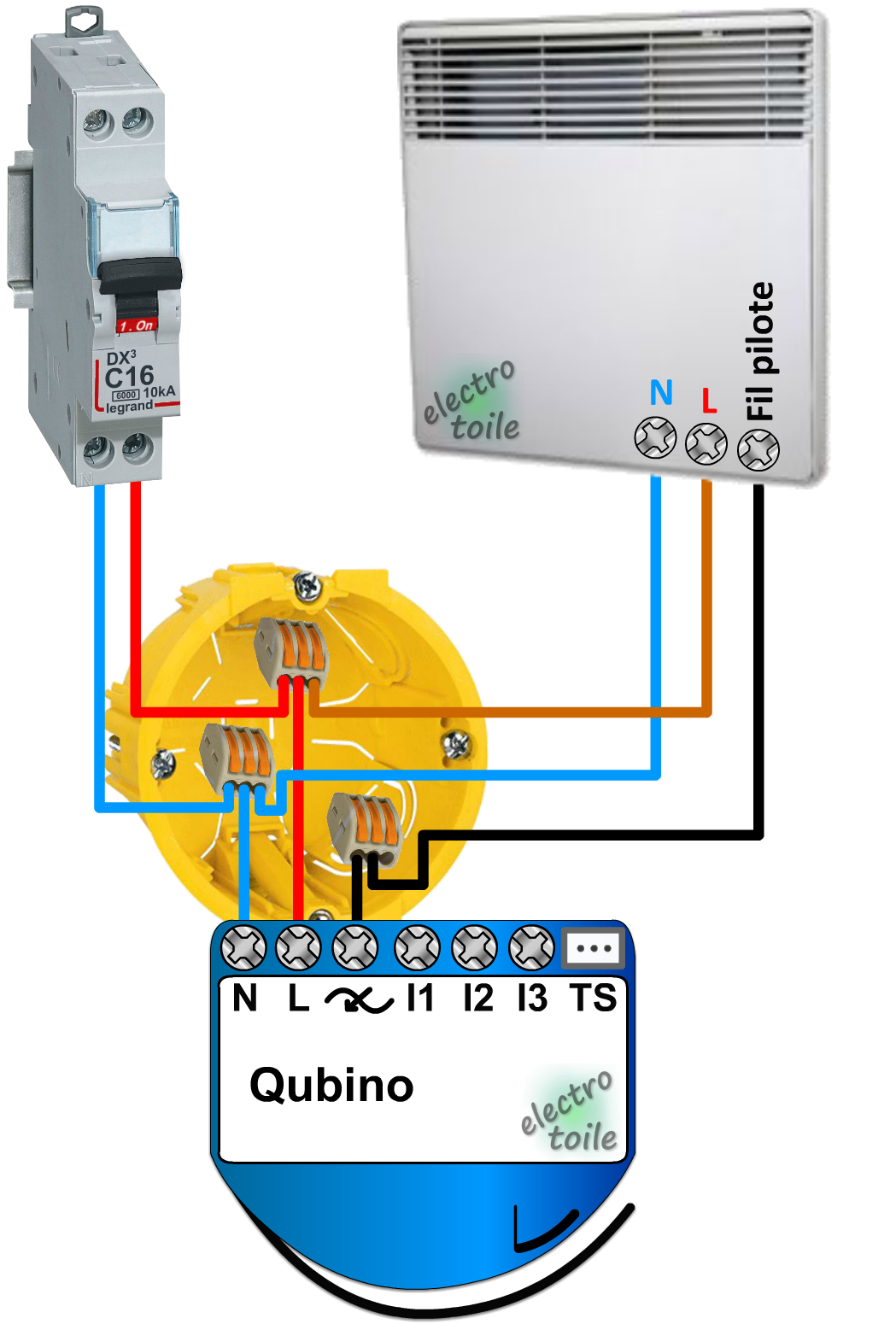

Après
schéma après installation du module fil pilote qubino

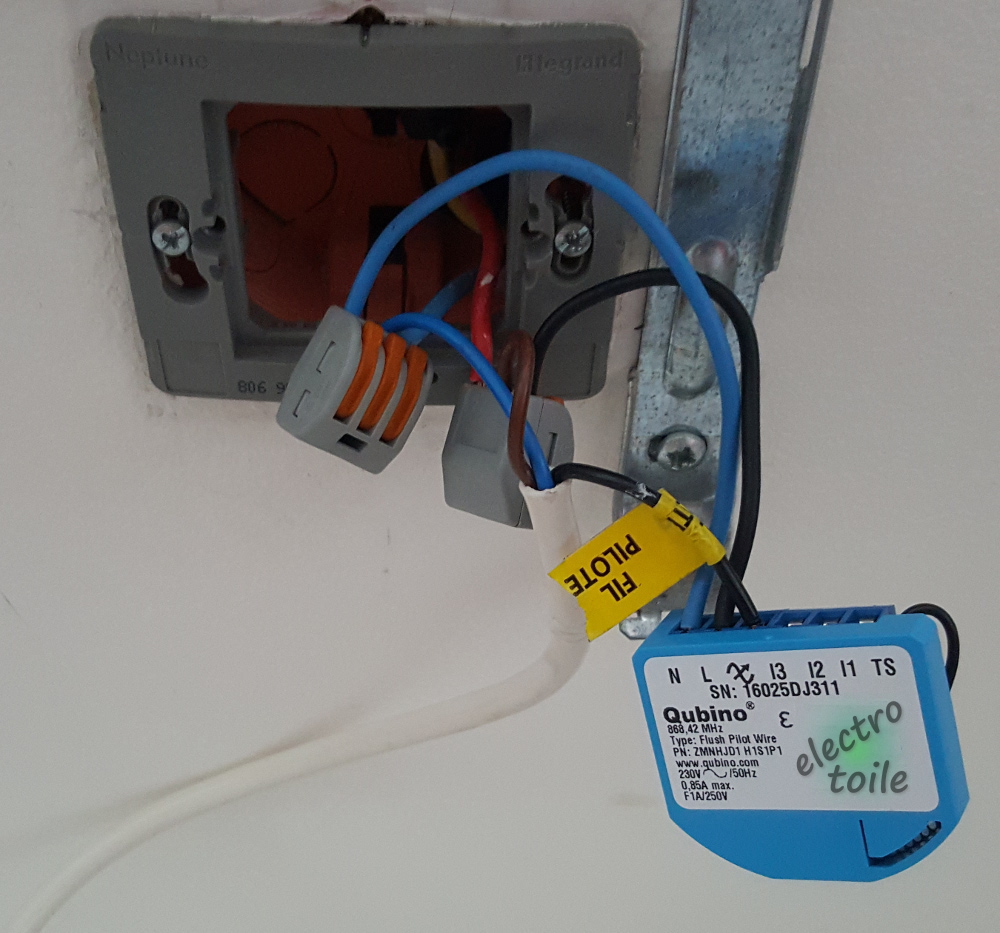

Installation
Photo après installation du module fil pilote qubino

Découvrez en vidéo comment brancher le module fil pilote Qubino ZMNHJD1.

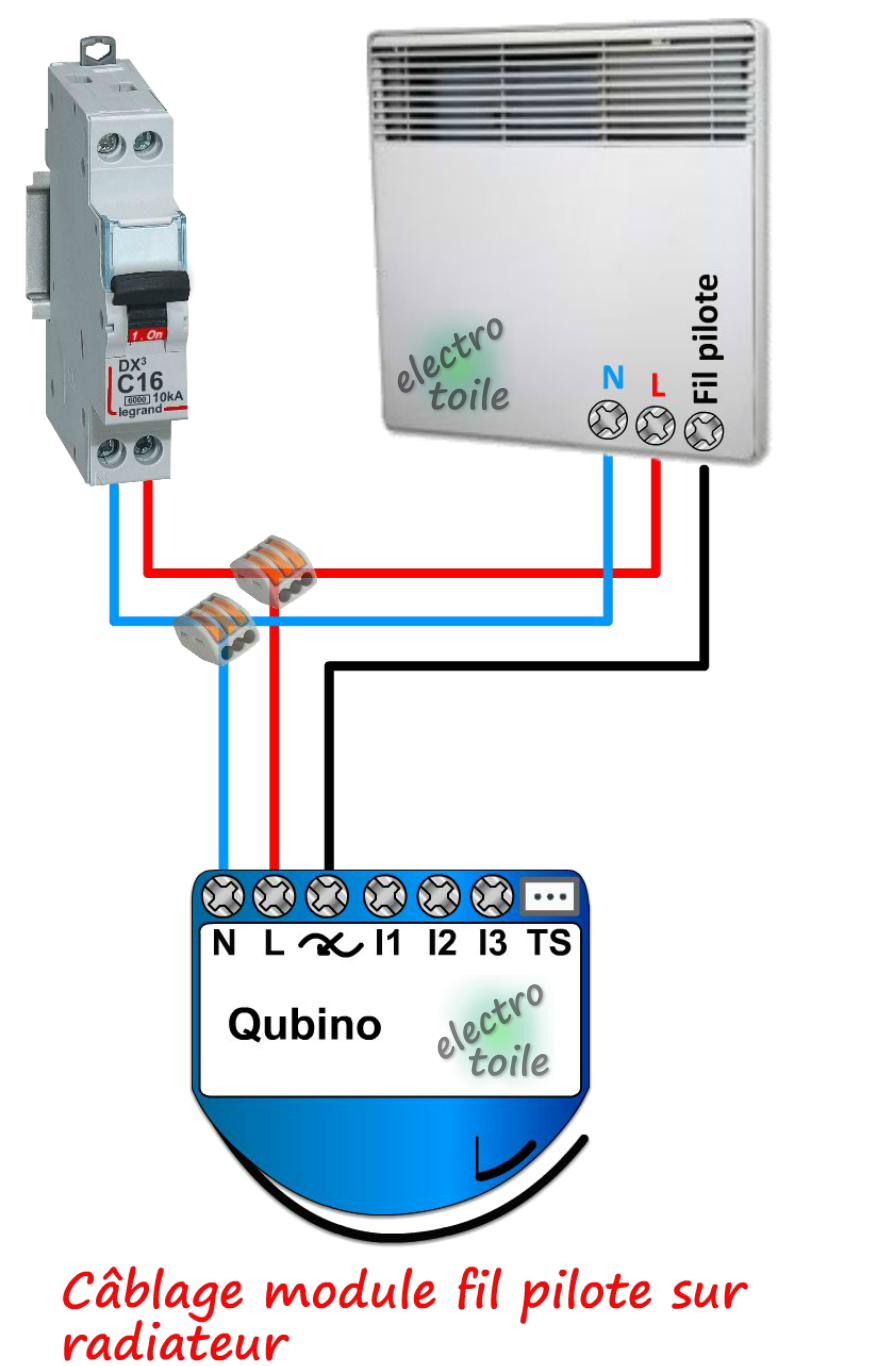

Schéma électrique :

Pour fonctionner en gestion de chauffage le module ne nécessite de câbler que les 3 bornes (Neutre, Phase et Fil pilote). bornes de raccordement du module fil pilote qubino ZMNHJD1

schéma de raccordement du module fil pilote qubino ZMNHJD1

Astuce, comment insérer facilement un micromodule domotique dans une boîte d'encastrement

Qubino fil pilote 3. Inclusion / Exclusion sous Jeedom :

Pour ajouter ou exclure le module fil pilote Qubino du votre contrôleur Z-Wave sous Jeedom Jeedom suivre la vidéo ci-dessous.



Qubino fil pilote 4. Paramétrage sous Jeedom :

Pour automatiser et gérer facilement mon chauffage sous Jeedom, j'ai installé les plugins suivants :

    • Thermostat pour la régulation de température. plugin thermostat sous Jeedom
mode confort sur le thermostat     mode eco sur le thermostat     mode absent sur le thermostat

    • Agenda pour la gestion du planning d'occupation du logement. plugin agenda sous Jeedom
gestion d'un agenda pour automatiser le chauffage

    • Pushbullet pour les notifications en cas de problèmes. plugin pushbullet sous Jeedom

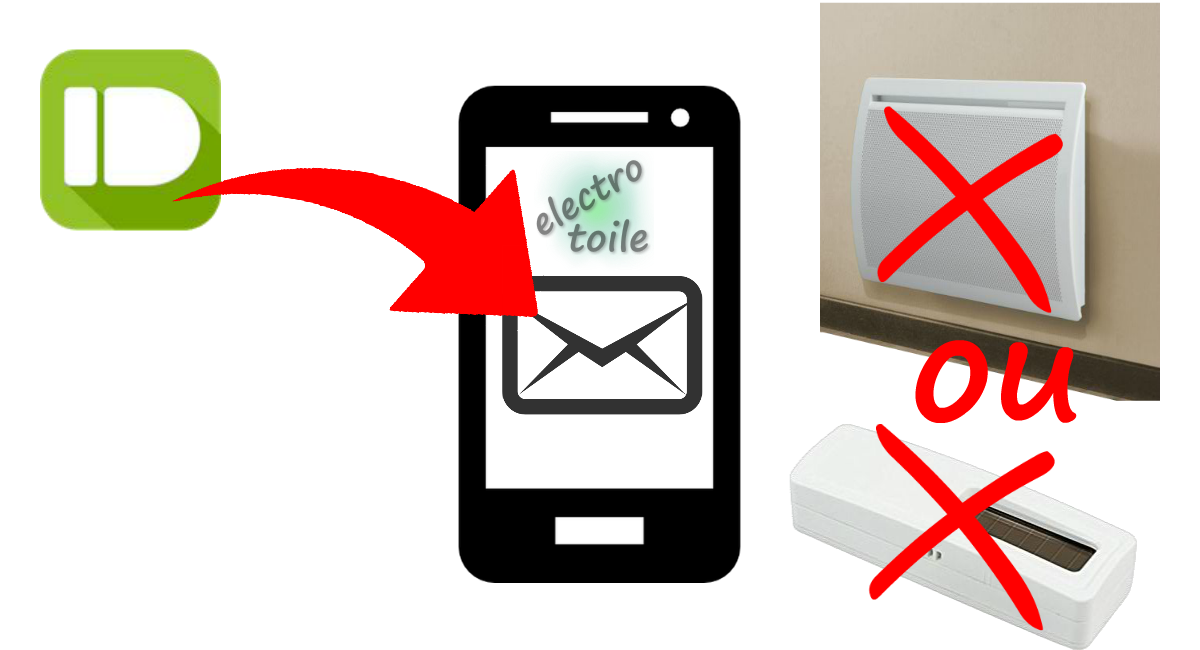

notification pushbullet en cas de problème de sonde ou de chauffage
Pour mettre en place votre système de gestion intelligente du chauffage électrique, consulter la vidéo ci-dessous. Vous saurez ainsi gérer votre chauffage sous Jeedom et créer des scénarios vous permettant de régler l'ensemble de vos radiateurs en fonction de votre activité (présent, absent, ouverture fenêtre, etc.).




Qubino fil pilote 5. Sujet de TP MELEC :

Afin de mettre en pratique les conseils pour la gestion automatique du chauffage, consulter l'activité pratiques pour la formation BAC PRO MELEC.
Sujet de travaux pratiques pour le bac pro MELEC gestion d'un chauffage sous Jeedom
