Boite d'encastrement avec poche pour micromodule Simplifier l'encastrement d'un micromodule de domotique


Comment installer simplement un micromodule de domotique dans une boîte encastrée

Si vous utilisez régulièrement des micromodules dans votre installation domotique, malgré leurs tailles adaptées aux boîtes d'encastrement, il est souvent difficile de les y installer après raccordement. La difficulté provient de la présence des conducteurs rigides qui ne facilitent pas l'insertion des modules. Pourtant, une solution simple existe et consiste à utiliser des boîtes d'encastrement équipées de poches afin d'y intégrer le micromodule est les conducteurs. Découvrez dans cet article cette boîte d'encastrement avec poche vous permettant l'installation facile des micro modules.

Sommaire :

Présentation de la boîte d'encastrement avec poche souple
Installation de la boîte d'encastrement avec poche


Arduino Présentation de la boîte d'encastrement avec poche souple :

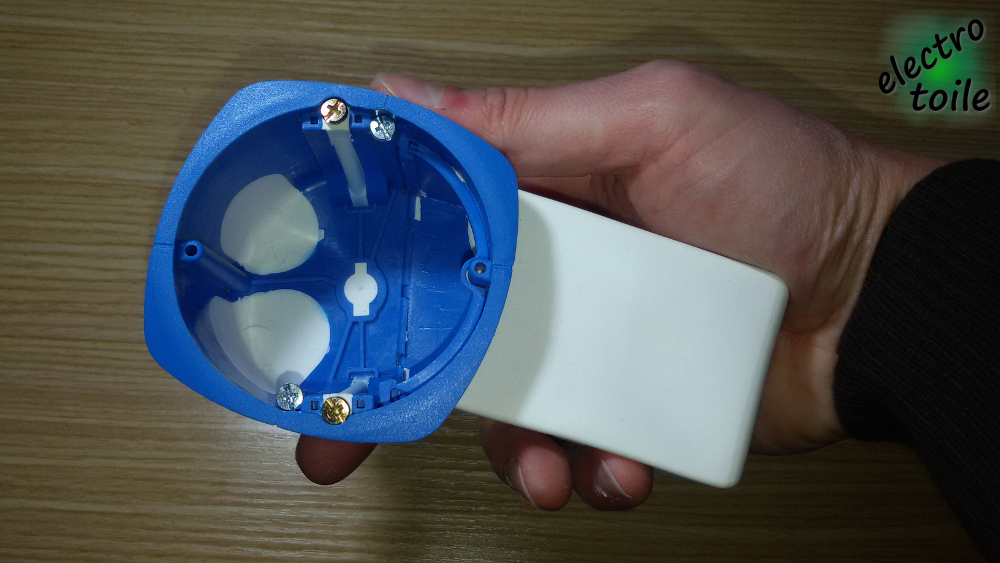

Pour vous faciliter l'encastrement des micromodules et raccorder plus simplement votre appareillage de domotique, la boîte d'encastrement dispose d'une poche pour micromodule.

boîte encastrement avec poche pour micro module
Boîte d'encastrement avec poche

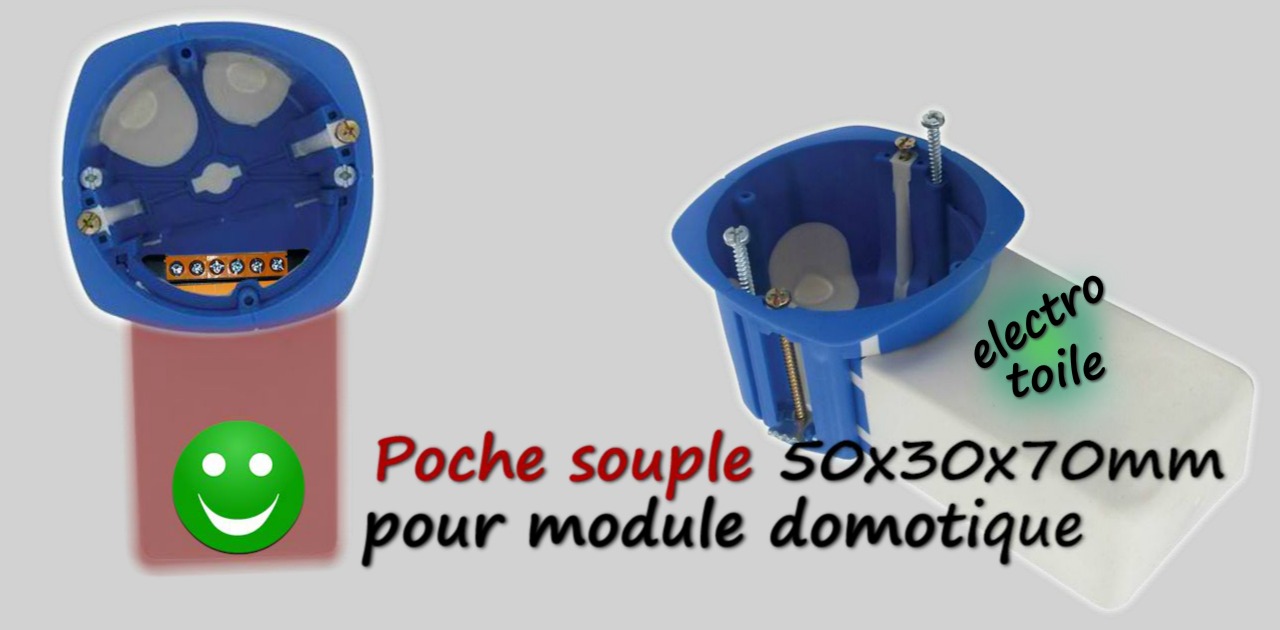

Dimension de la poche souple de la boîte d'encastrement
Cette poche souple de format rectangulaire a pour dimension Lxhxp : 50x30x75mm et permet d'accueillir aisément un micromodule, les conducteurs ainsi que les borniers de raccordements (domino, wago, etc.).

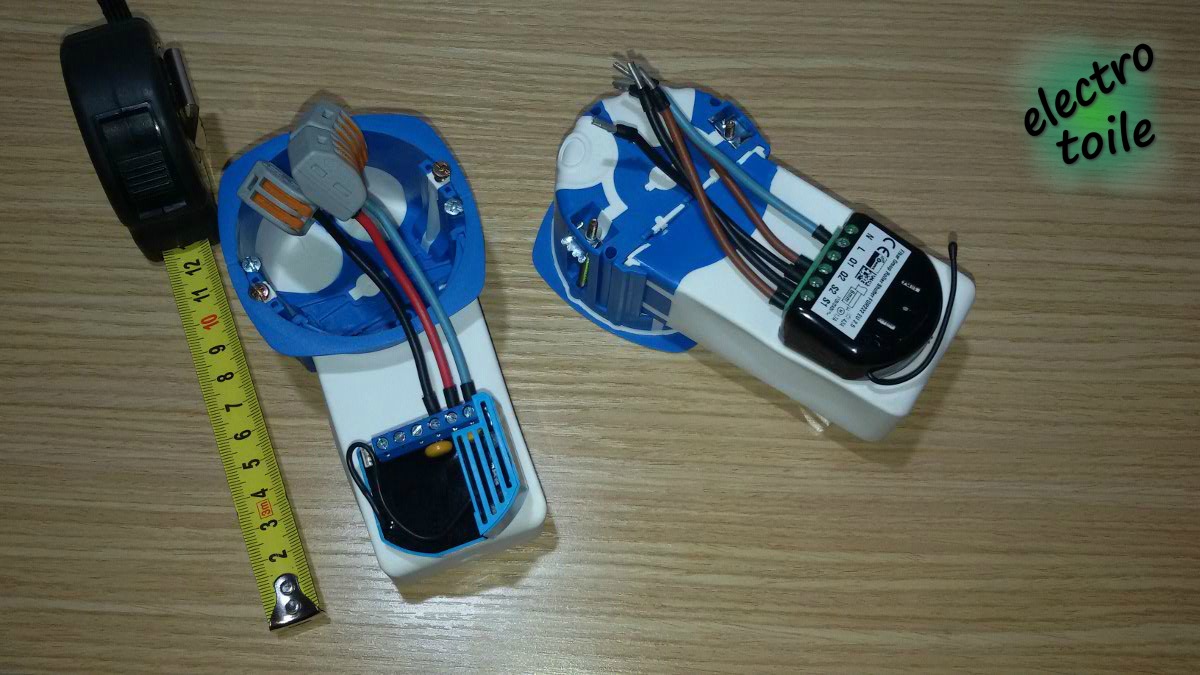

boîte à encastrer avec poche pour micromodule BLM

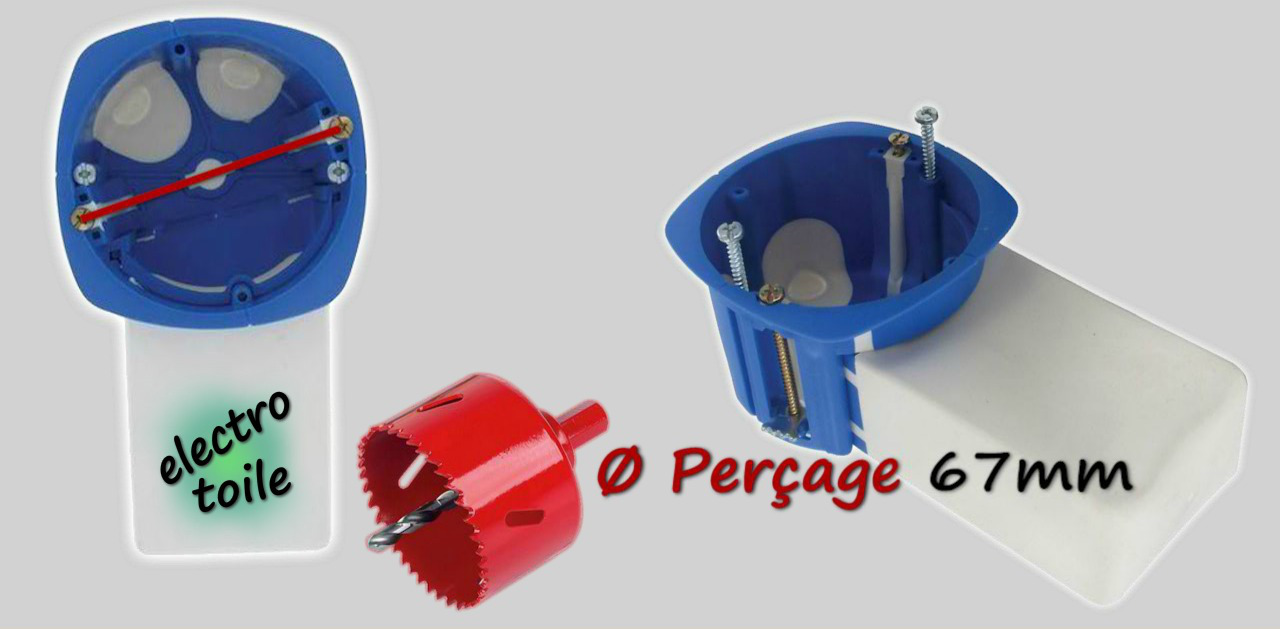

Pour encastrer cette boîte dans une cloison sèche, il faut réaliser un trou à la scie cloche de diamètre 67 mm.
Diamètre de perçage de la scie cloche de 67mm pour encastrer la boîte
Prévoir une scie cloche de diamètre 67mm
Cette boîte d'encastrement avec poche est proposée en version appareillage pour s'intégrer à l'arrière d'un interrupteur ou d'un bouton poussoir, contre une cloison sèche de placo (BA13). Mais elle existe également en version point de centre pour être placée à l'arrière d'un point d'éclairage.

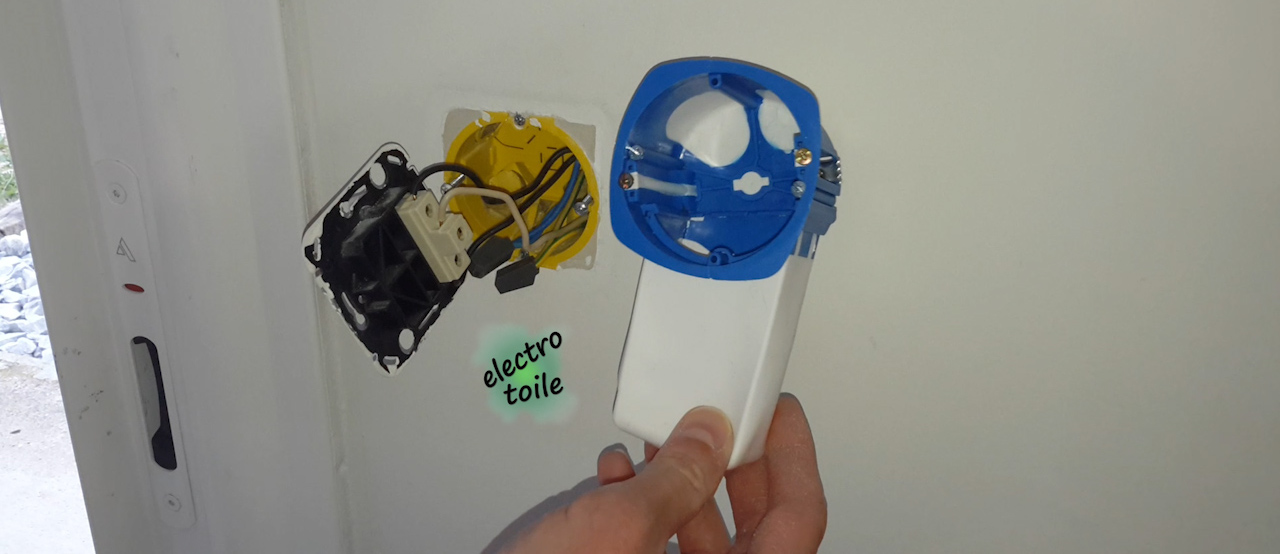

remplacer une ancienne boîte d'encastrement par une boîte équipée d'une poche pour micromodule
Remplacer une ancienne boîte d'encastrement

Découvrez dans la suite de l'article, comment domotiser un volet roulant en installant un micromodule Roller Shutter de Fibaro.



Arduino Installation de la boîte d'encastrement avec poche :

Voyons étapes par étapes comment remplacer une ancienne boîte d'encastrement Legrand par une nouvelle boîte à encastrer équipée d'une poche souple afin de domotiser un volet roulant. Le volet roulant sera automatisé par l'intégration d'un micromodule Fibaro Roller Shutter.


Etape 1 : Mettre hors tension

Dans un premier temps afin de travailler en sécurité, il faut que la zone de travail soit hors tension, il faut au préalable couper l'arrivée d'énergie électrique en ouvrant le disjoncteur en amont du circuit volet roulant.

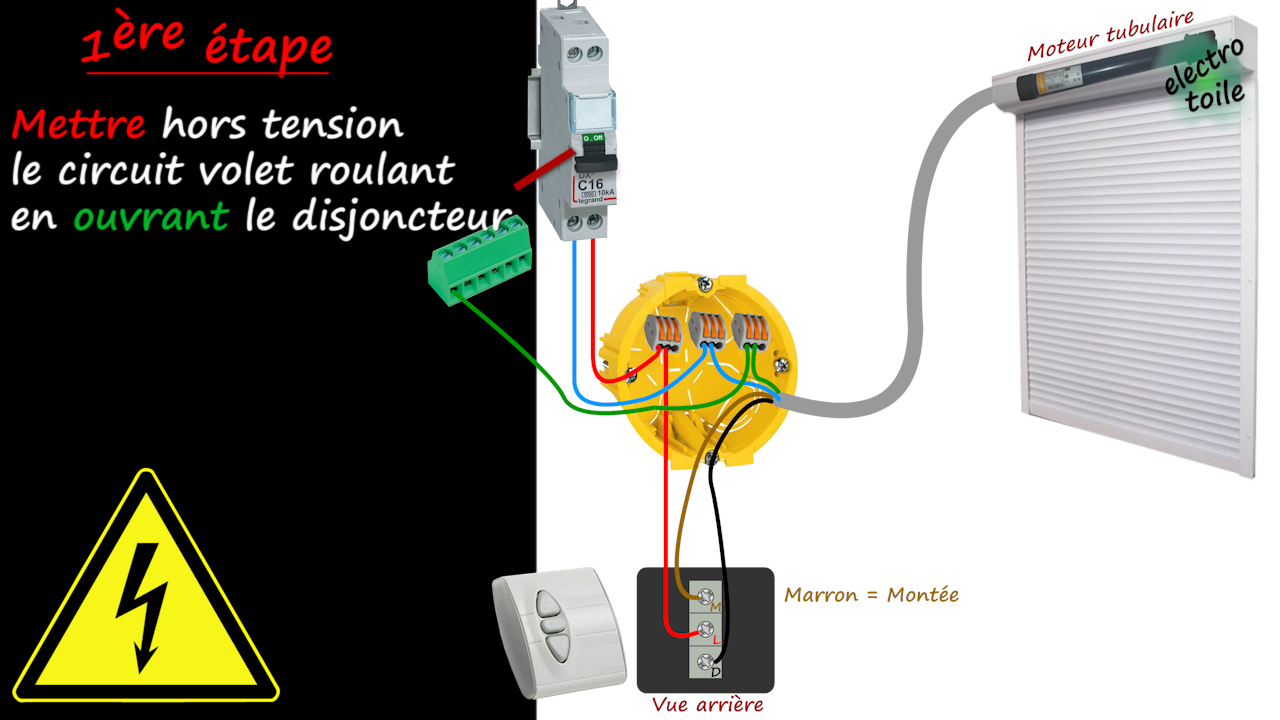

Mise hors tension du circuit électrique
Mettre hors tensions le circuit volet roulant
Pour vous assurer de travailler hors tension, vérifier l'absence de tension, avec un voltmètre calibré sur VAC, aux bornes du disjoncteur placé directement en amont du circuit volet roulant.

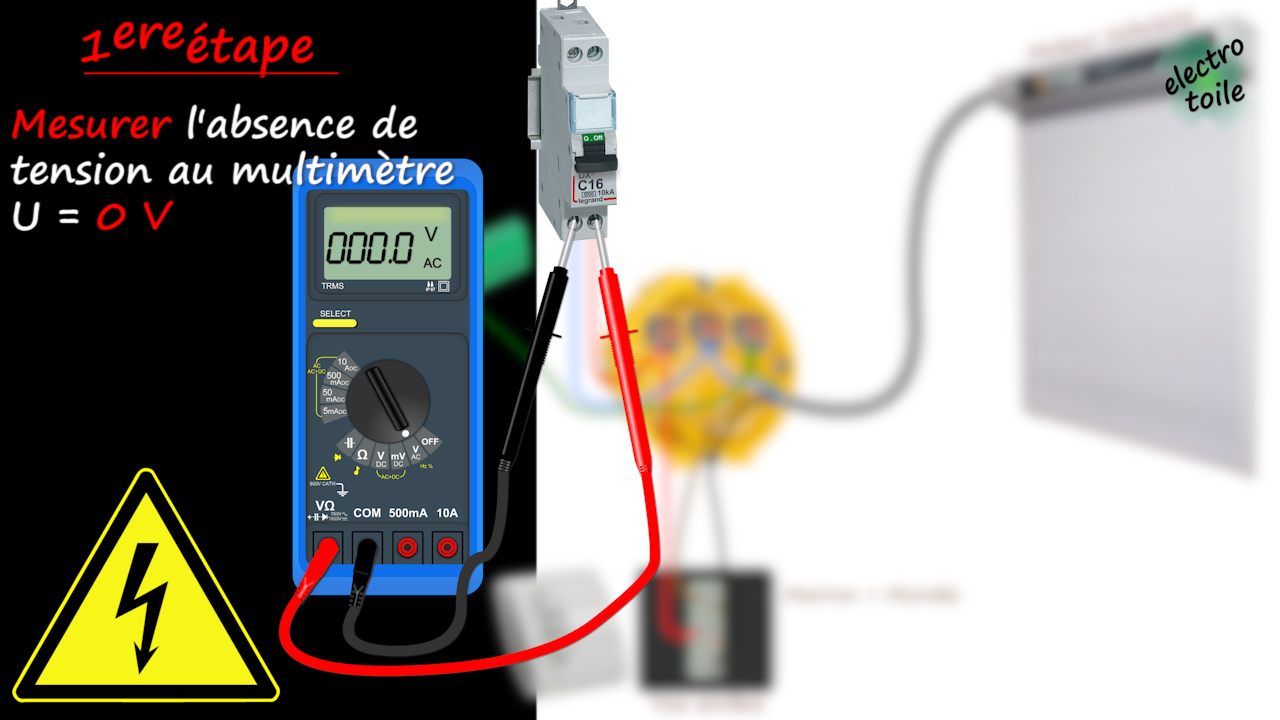

Vérification de l'absence de tension sur le disjoncteur avec un voltmètre
Mesurer au voltmètre l'absence de tension

Etape 2 : Démonter l'appareillage

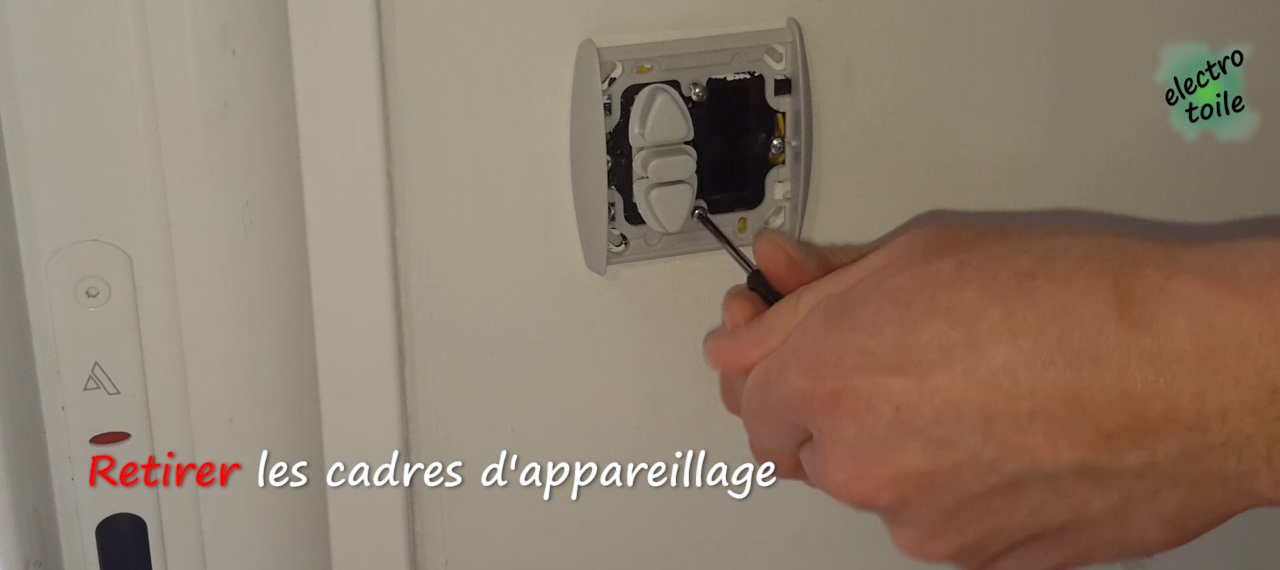

Afin d'accéder à la boîte d'encastrement, il faut démonter la commande du volet roulant en retirant les différents cadre ou enjoliveur d'appareil.
Démonter l'appareillage de commande du volet roulant
Retirer l'appareillage de commande du volet roulant

Etape 3 : Décâbler l'appareillage

Pour retirer l'ancienne boîte d'encastrement, il est nécessaire de décâbler la commande du volet roulant.

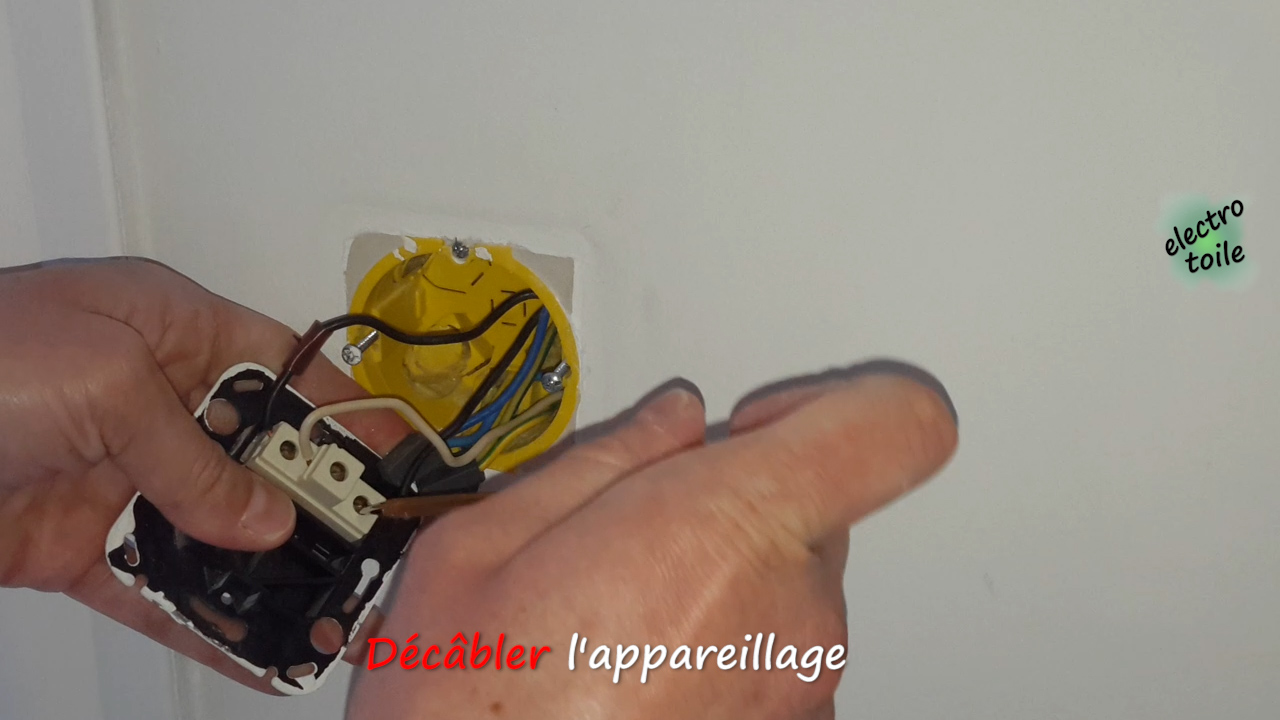

Décâbler l'appareillage de commande du volet roulant
Dévisser les borniers de raccordement

Etape 4 : Retirer l'ancienne boîte d'encastrement

Avant de retirer l'ancienne boîte d'encastrement, il est nécessaire de dévisser les deux vis verticales qui la maintiennent plaqué contre la cloison de plâtre.

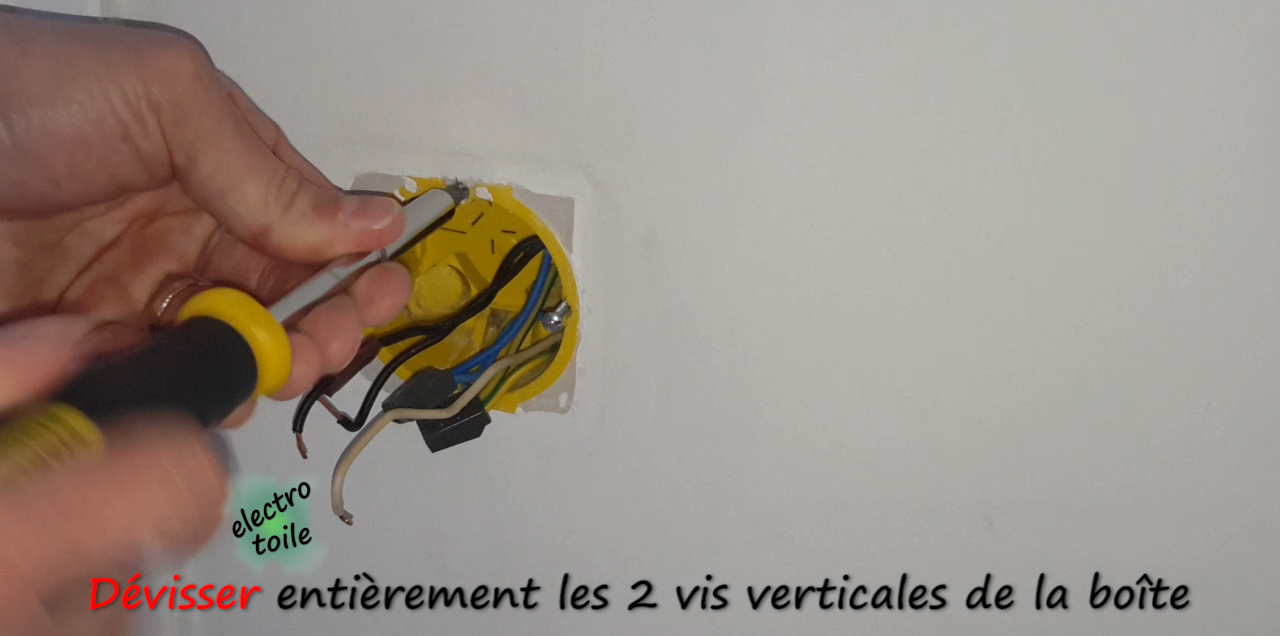

Dévisser les deux vis verticales de la boîte d'encastrement
Dévisser les vis verticales de la boîte d'encastrement
Lorsque les vis verticales sont complètement dévissées, vous pouvez enlever l'ancienne boîte d'encastrement.

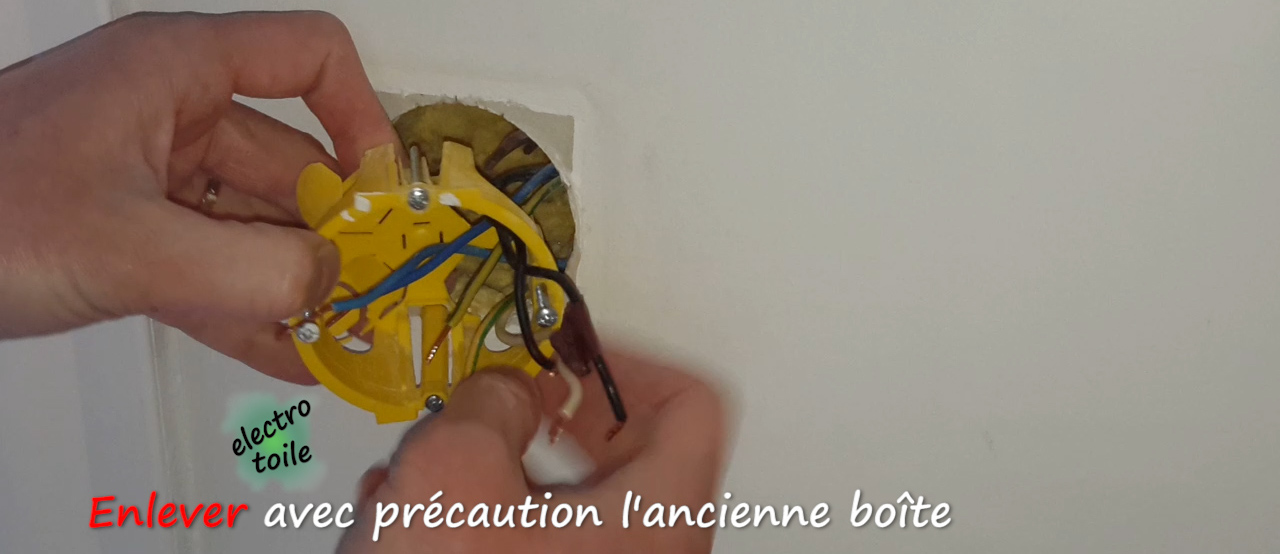

Retirer avec précaution l'ancienne boîte d'encastrement
Démonter la boîte d'encastrement

Etape 5 : Préparer la boîte d'encastrement avec poche souple

Disposer les conduits et les conducteurs en fonction des entrées dans la future boîte d'encastrement avec poche souple.
Insérer les conducteurs dans la boîte d'encastrement en perçant légèrement le joint d'étanchéité.

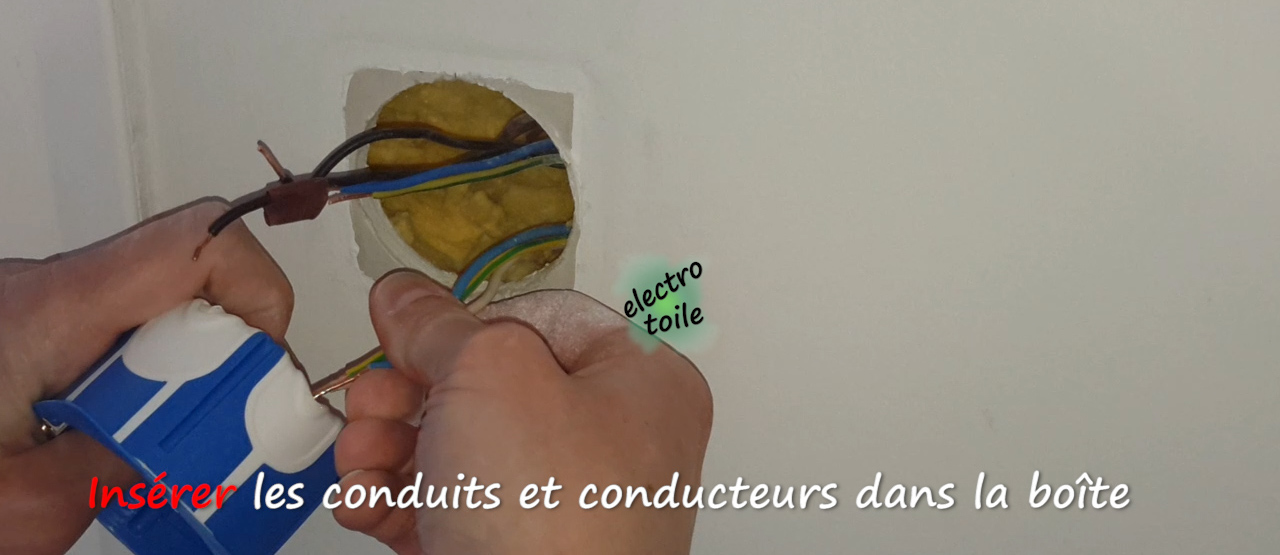

Insérer les conduits et les conducteurs dans la boîte d'encastrement
Insertion des conducteurs et conduits dans la boîte

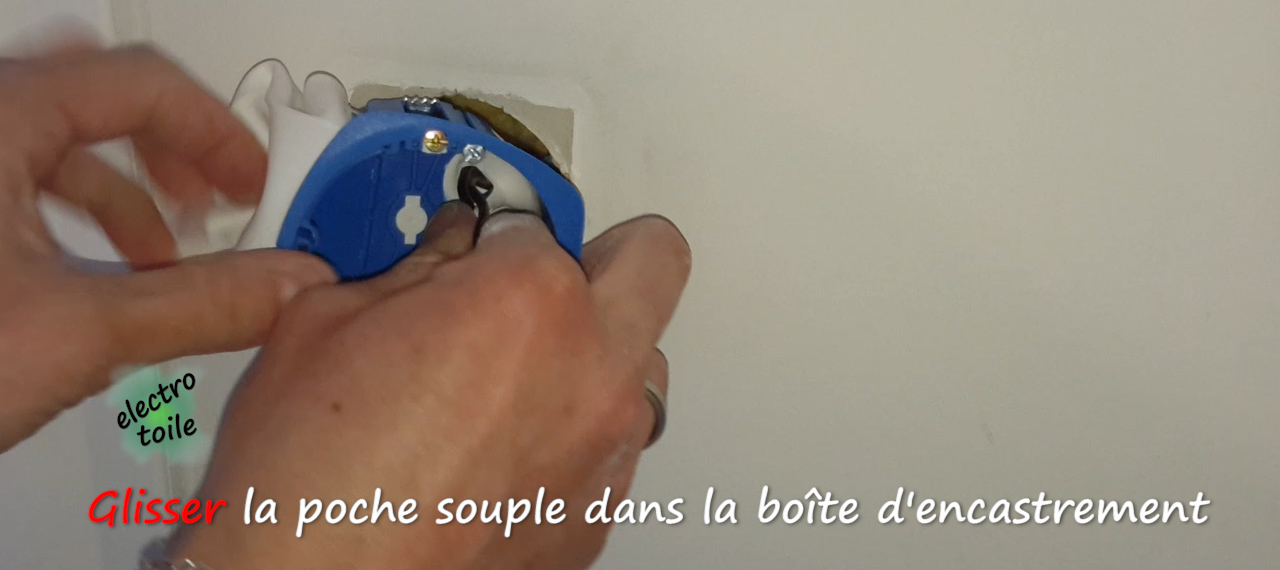

Introduire la poche souple à l'intérieur de la boîte d'encastrement afin de faciliter son encastrement dans la cloison.
Glisser la poche souple dans la boîte d'encastrement
Insérer la poche souple dans la boîte d'encastrement

Etape 6 : Encastrer la boîte dans la cloison

Vous pouvez maintenant encastrer la boîte dans la cloison de BA13.

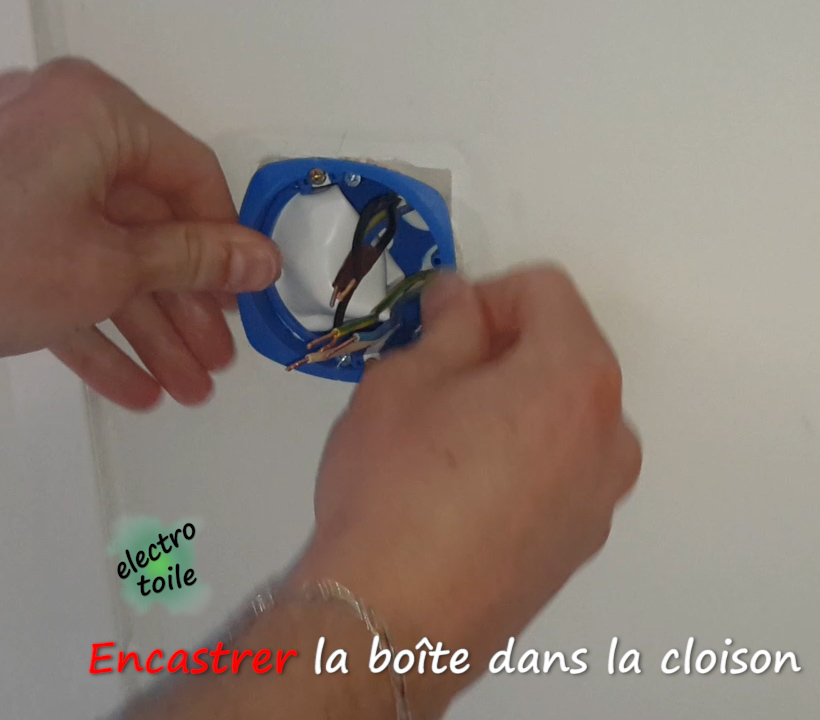

Placer la boîte d'encastrement dans la cloison
Introduire la boîte d'encastrement dans la cloison
Vérifier l'orientation de la boîte d'encastrement en contrôlant la position de l'axe des trous des vis de l'appareillage (vis horizontales).

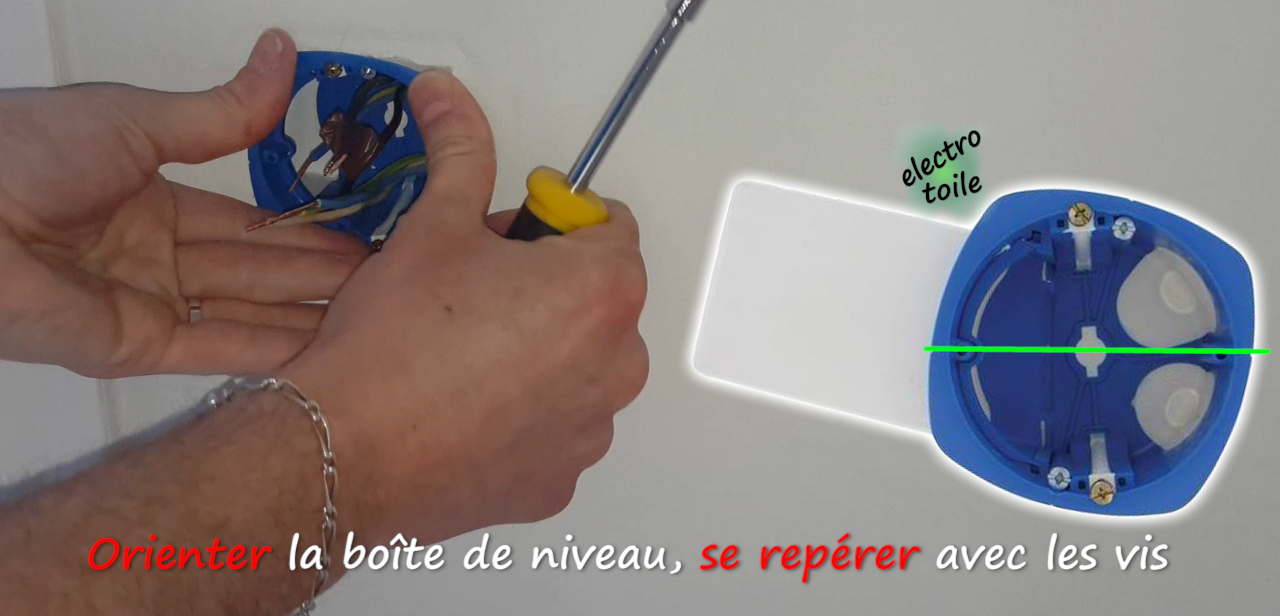

Placer de niveau la boîte d'encastrement
Orienter de niveau la boîte d'encastrement
Pour maintenir la boîte d'encastrement dans la cloison, il est nécessaire de visser complètement les deux vis verticales.

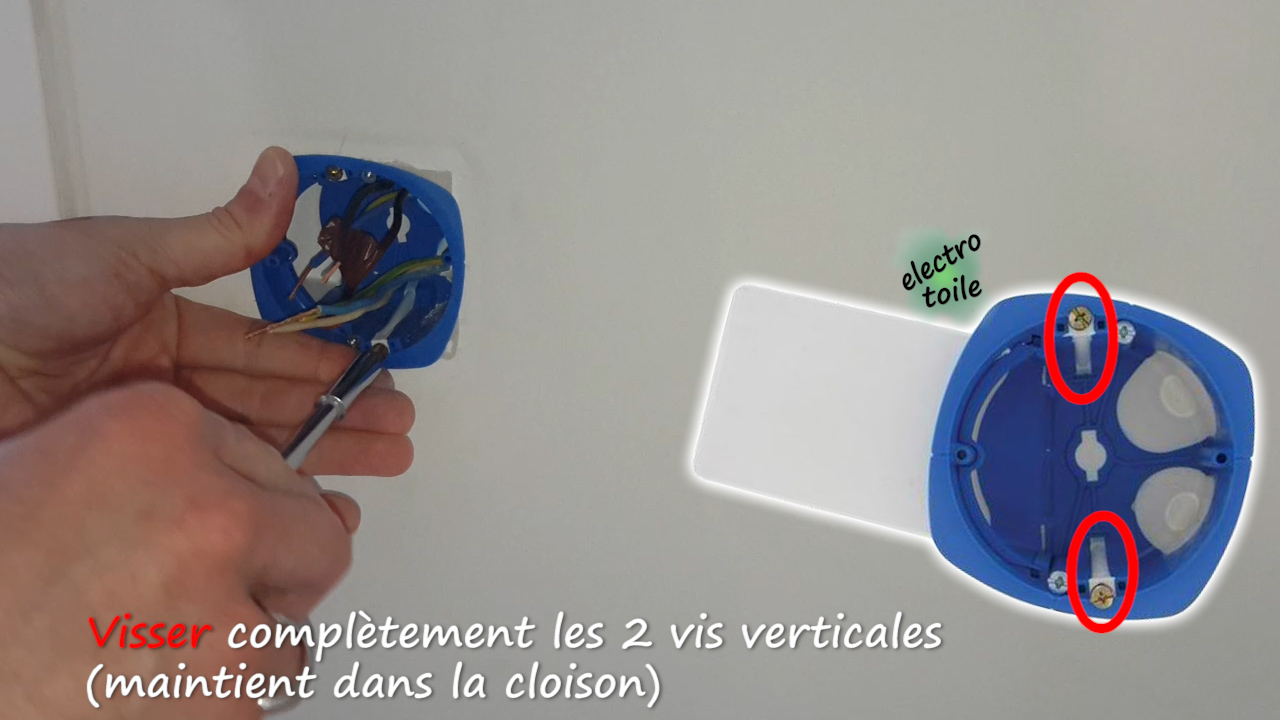

Fixation de la boîte d'encastrement contre la cloison
Fixation de la boîte d'encastrement dans la cloison de BA13

Etape 7 : Raccordement du Roller Shutter

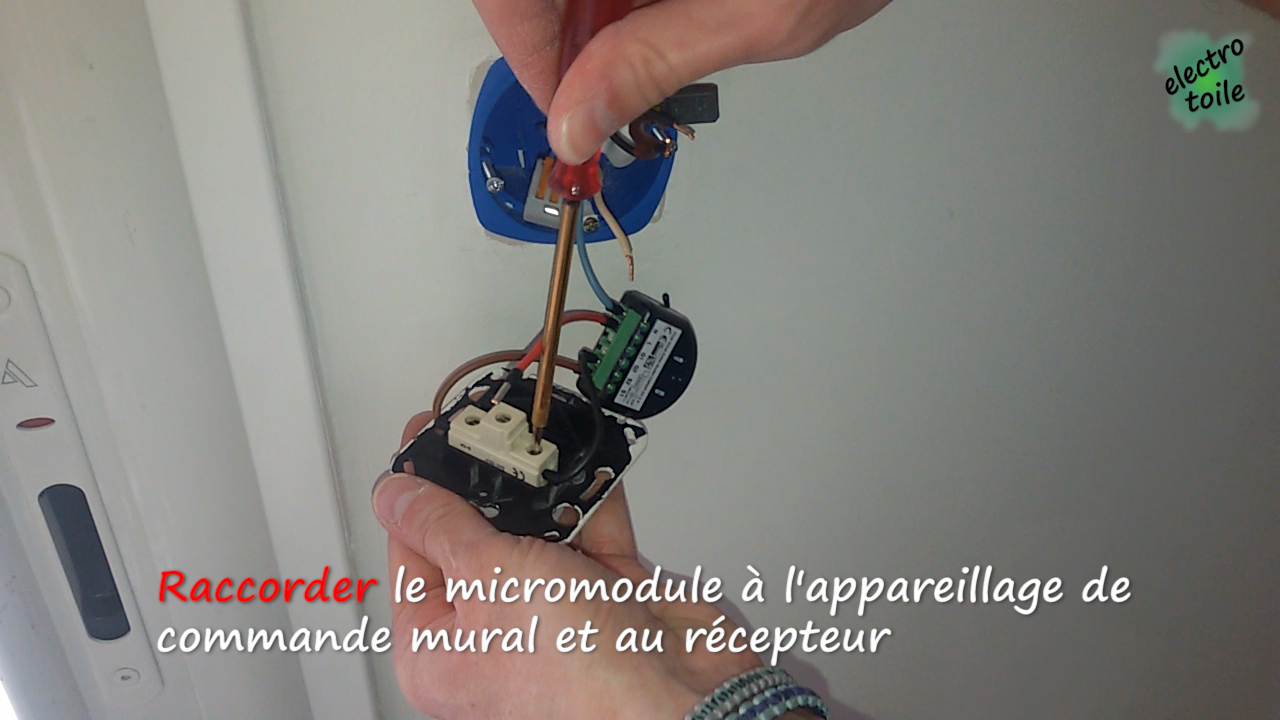

Il ne vous reste plus qu'à réaliser les branchements du roller shutter sur la commande et sur le volet roulant en suivant le schéma électrique ci-dessous.
Raccordement du roller shutter
Raccorder le roller shutter

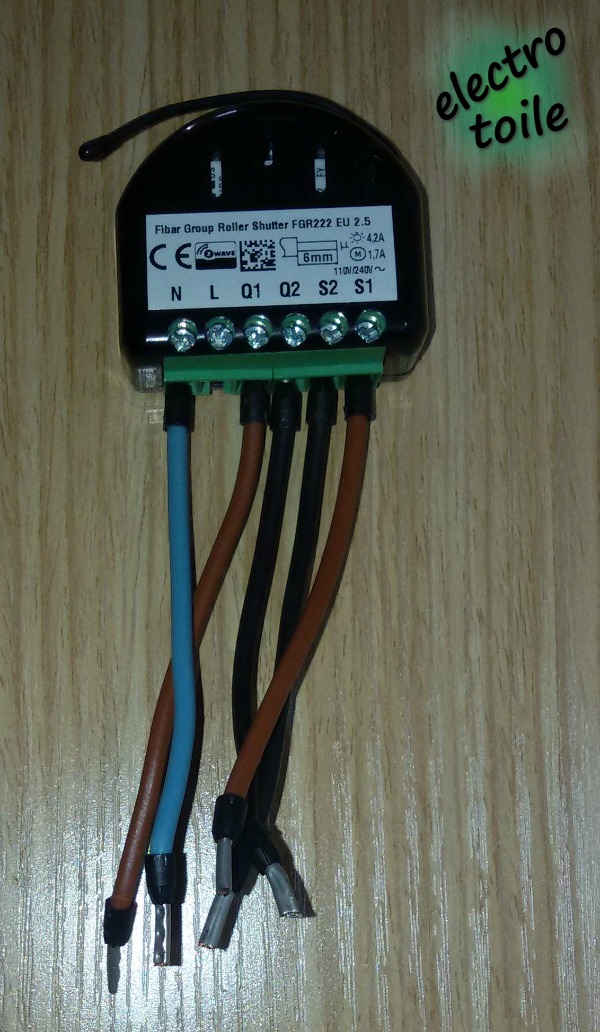

Roller Shutter Fibaro FGR222
Pré raccordement en conducteur souple sur Roller Shutter FGR222

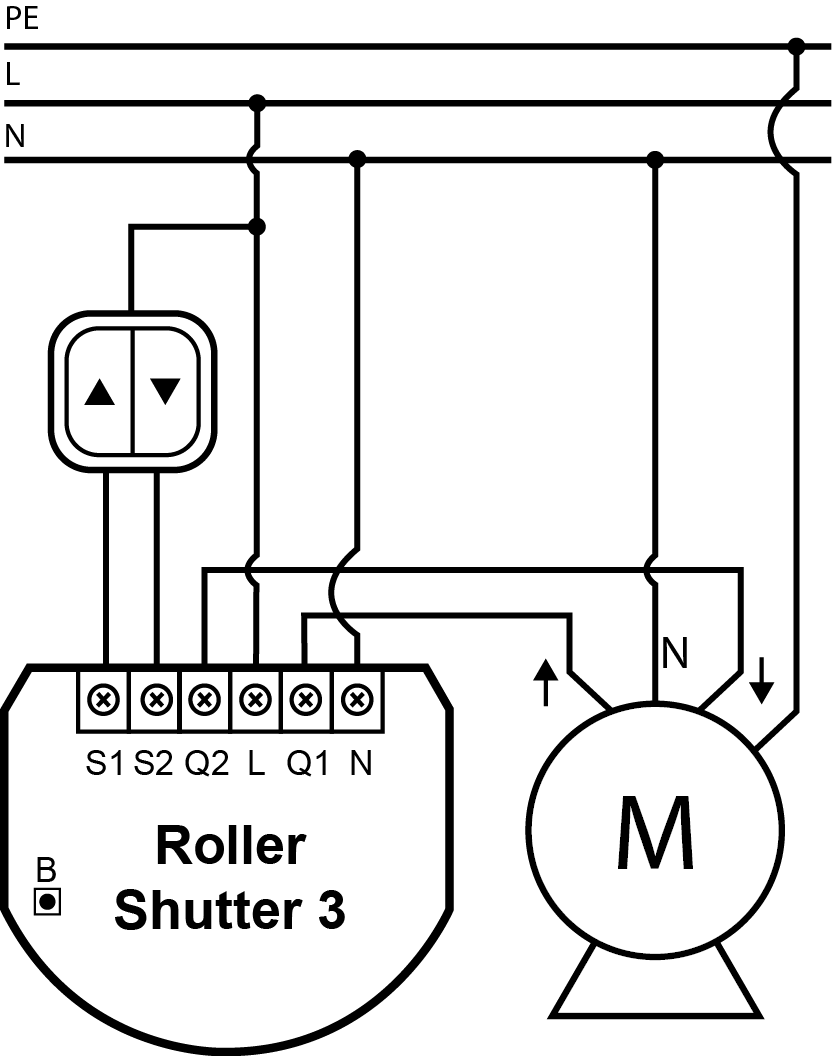

Schéma électrique de raccordement du roller shutter
Schéma de branchement du roller shutter

Etape 8 : Finaliser l'installation

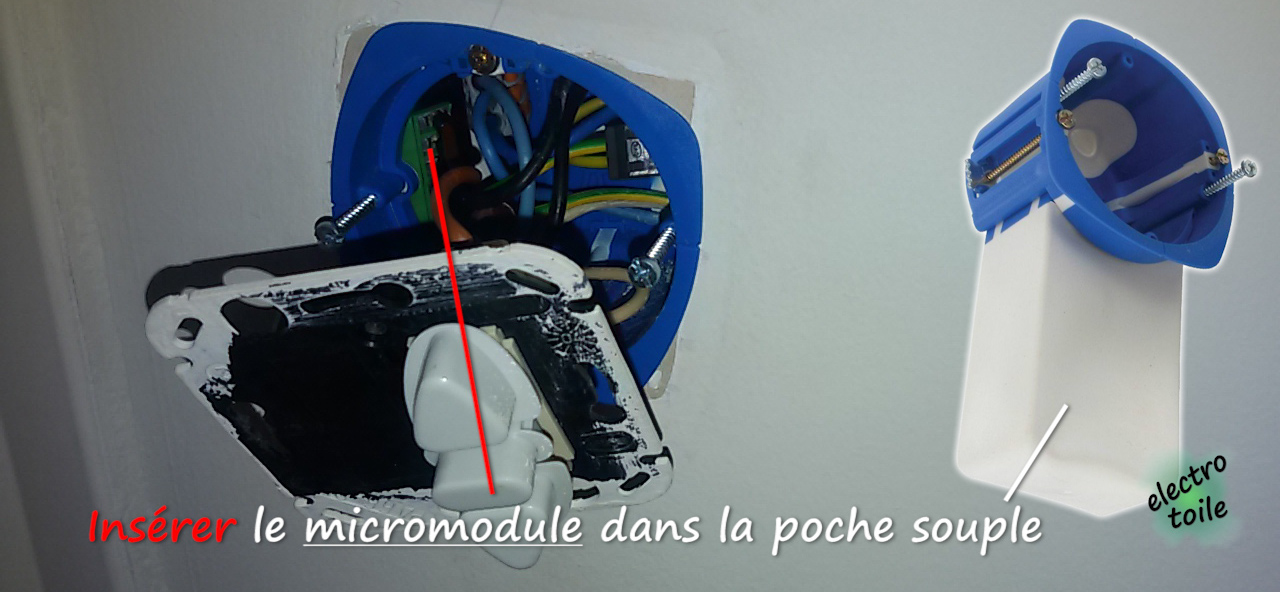

Rentrer le micro module dans la poche souple de la boîte d'encastrement. Avec une isolation en laine de verre, il faut la tasser un peu pour pouvoir rentrer le module communicant.
Glisser le micromodule dans la poche souple de la boîte d'encastrement
Insérer le micro module dans la poche souple de la boîte d'encastrement

Pour terminer, fixer l'appareillage sur la boîte d'encastrement en utilisant les deux vis horizontales. Puis repositionner le cadre de l'appareil et son enjoliveur.

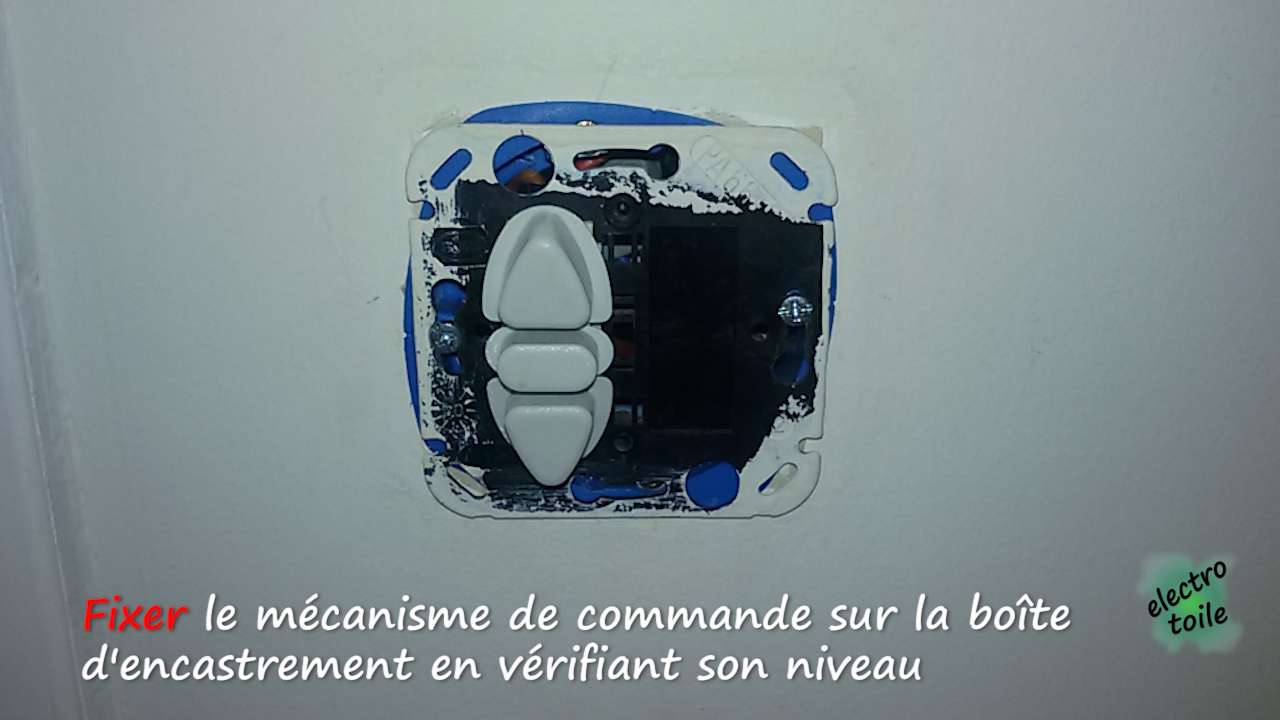

Poser l'appareil de commande sur la boîte d'encastrement
Fixer l'appareil de commande sur la boîte d'encastrement

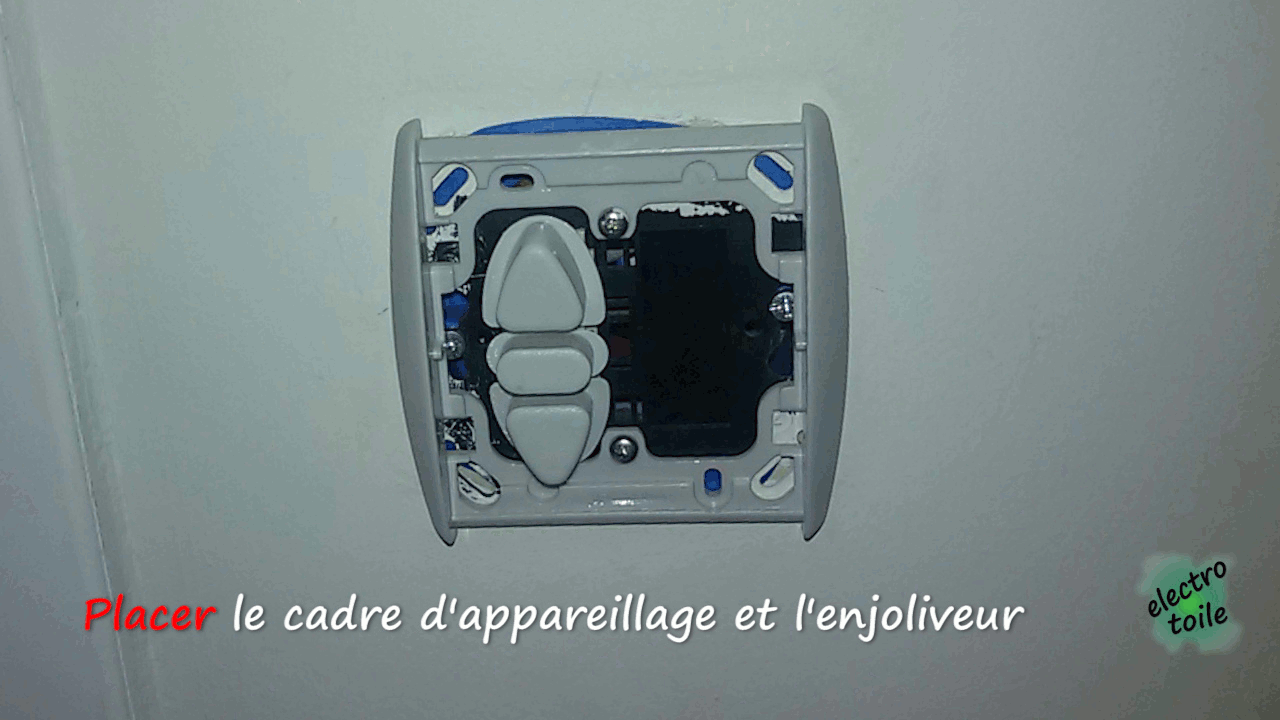

Pose du cadre et de l'enjoliveur
Poser le cadre et l'enjoliveur de l'appareil de commande

Utilisation des connecteurs Wago :

Pour faciliter le câblage électrique, je vous conseille d'utiliser des borniers de raccordement Wago (bloc de jonction). Ces connecteurs rapides de la gamme 222 s'adaptent aux conducteurs rigides ou souples jusqu'à 2,5 mm², quant à la longueur de dénudage elle doit être de 10 mm.

Contrairement aux dominos classiques, l'intérêt de ces appareils de connexion est qu'ils ne nécessitent pas de tournevis pour réaliser les raccordements.

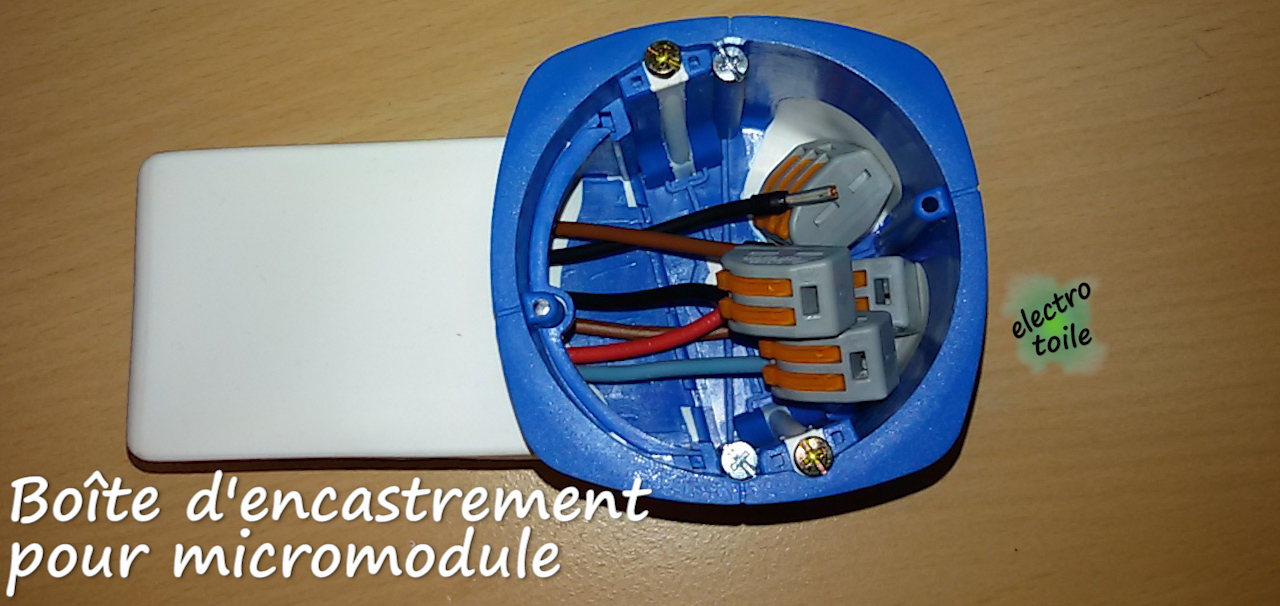

Utiliser des borniers de raccordements Wago pour faciliter le câblage
Borne Wago pour des raccordements rapides
