Compteur d'énergie électrique communicant Linky La procédure de pose d'un compteur communicant Linky


Quelle est la méthode pour remplacer un compteur électronique par un compteur linky communicant ?

Vous avez sûrement était contacté par courrier ou par téléphone pour le remplacement de votre compteur d'énergie électrique et l'installation d'un compteur nouvelle génération Linky.
Initialement, le compteur d'énergie permettait la mesure de l'énergie électrique et la relève des index de consommations en kWh.
Vous vous posez peut-être des questions quant à la méthode de remplacement du compteur ou les améliorations que propose le compteur Linky ?
Quel est la procédure de dépose de l'ancien compteur (électromécanique ou électronique) et de pose du compteur communicant Linky nouvelle génération ?
Lisez cet article pour suivre, étapes par étapes la méthode de remplacement du compteur et en savoir plus sur le nouveau compteur communicant Linky.


  • 1. Quelles améliorations apporte le nouveau compteur Linky ?
  • 2. Les étapes de l'installation du compteur Linky
  • 3. Quelles sont les mesures relevées par le compteur Linky ?
  • 4. Compteur d'énergie fournisseur d'énergie électrique
  • 5. Quelle est la différence entre les fournisseurs EDF et ENGIE ?

Compteur d'énergie électrique communicant Linky Quelles améliorations apporte le nouveau compteur Linky ? :

Le compteur d'énergie électrique Linky, nouvelle version de compteur, est dit "intelligent" et communicant. Il est actuellement déployé sur le territoire français par Enedis (gestionnaire du réseau de distribution d'électricité).
Mais quels sont les avantages ou les améliorations apportées par ce nouveau compteur d'énergie ?
L'une des premières amélioration est que le compteur se charge lui-même de communiquer les relevés de consommation d'énergie électrique, plus besoin de passage, tous les six mois, d'un technicien pour effectuer la relève. Tout se fait automatique à distance, ce qui évite les estimations sur le montant prélévé, la facture d'électricité est calculée au prix juste correspondant à la consommation réelle mesurée. Puisque le compteur mesure et communique, votre fournisseur d'énergie électrique peut vous avertir si une anomalie de consommation est observée.
Détail de la Communication du compteur Linky
Principe de la communication du compteur Linky
Linky envoie les informations via Courant Porteur en Ligne (CPL) au transformateur Enedis le plus proche. Le transformateur est équipé d'un équipement informatique appelé le concentrateur qui regroupe et centralise toutes les données reçues et les transmets à son tour au centre de supervision d'Enedis. Les informations sont envoyées via le réseau électrique classique (Basse Tension) à une fréquence différente du signal électrique 50 Hz. Grâce à l'outil de Suivi Conso, vous pouvez ainsi connaître l'évolution de votre consommation réelle (toutes les 30 minutes). Il est possible d'effectuer des changements de votre contrat électrique (baisse ou augmentation de la puissance), sans nécessité de faire déplacer un technicien.


Le compteur d'énergie Linky assure une fonction de coupure grâce à son interrupteur commandé (fonction Breaker). L'ouverture de cet organe de coupure peut avoir comme origines :
• Le dépassement de la puissance souscrite : équivalent au réglage thermique du disjoncteur de branchement (AGCP).
• La détection d’une surtension en amont du compteur.
• Des échauffements trop importants : pour protéger le compteur si un courant dépasse les seuils en intensité et en durée, que peut supporter l’organe de coupure.
• Un ordre venu des borniers EURIDIS et communication CPL : avec prise en compte immédiate ou différée.
On verra dans la partie 2 (Les étapes de l'installation du compteur Linky) que le disjoncteur général (Appareil Général de Commande et de Protection : AGCP) sera recalibré sur son calibre le plus élevé, lors du changement de compteur. Ainsi le disjoncteur général ne déclenchera plus en cas de surcharge (consommation trop élevée), c'est le compteur Linky qui s'en chargera. Attention, le compteur Linky n'assure pas la protection contre les défauts de courts-circuits (c'est le disjoncteur de branchement qui s'en charge). Pourquoi cette nouvelle fonction de protection contre les surchages et bien le fait que le compteur puisse couper votre installation électrique ajoute une autre fonction moins appréciée. Un client en situation précaire et qui ne paye pas ses factures d'électricité pourra être coupé à distance, sans intervention sur place d'un technicien. Le rétablissement de l'énergie électrique après régularisation se fera également à distance.
Les fonctions du compteur Linky
Les fonctions du compteur Linky


Compteur d'énergie électrique communicant Linky Les étapes de l'installation du compteur Linky :

J'ai suivi la pose d'un nouveau compteur Linky et je vous détaille les étapes du changement de compteur d'énergie électrique.
Dans mon cas, le compteur d'énergie électrique est installé dans la maison alors que le coffret Coupe Circuit Principal Individuel (CCPI) est situé à l'extérieur sur le domaine public (NF C 14-100).
• Le technicien prend en photo l'ancien compteur et il a relevé les index du vieux compteur Heures Creuses et Heures Pleines (HP / HC). Le technicien déclenche le disjoncteur général pour mettre hors tension l'installation électrique de la maison (domaine NF C 15-100).
Implantation du coffret Coupe Circuit Principal Individuel et du compteur d'énergie
Configuration de l'installation CCPI et compteur

• Le technicien sort (du domaine privé) pour intervenir, sur le domaine public, pour réaliser la consignation totale de l'installation à partir du coffret S20 contenant le Coupe Circuit Principal Individuel (CCPI). Ce coffret est destiné à la maintenance ou à l'intervention lors du branchement individuel, dans mon cas le coffret est équipé d'un coupe circuit à fusible (fusible à couteau) sur la phase ainsi qu'un panneau de téléreport. Certain boîtier son équipé du compteur d'énergie mais ce n'est pas mon cas, car le comptage est situé dans le logement. Fusible à couteau HN 62-S-83
Coffret S20 contenant
Coffret S20 coupure fusible


• Le technicien est équipé de ses EPI (gants, casque + visière intégrale et tapis isolant), il enlève le plombage, puis retire le panneau de protection amovible pour avoir accès au coupe circuit à fusible.
Il retire, à l'aide d'une poignée de manœuvre, le fusible à couteau pour la phase et le couteau de Neutre qui sont situés en tête de ligne, c'est le domaine NF C 14-100. La maison est maintenant hors tension.

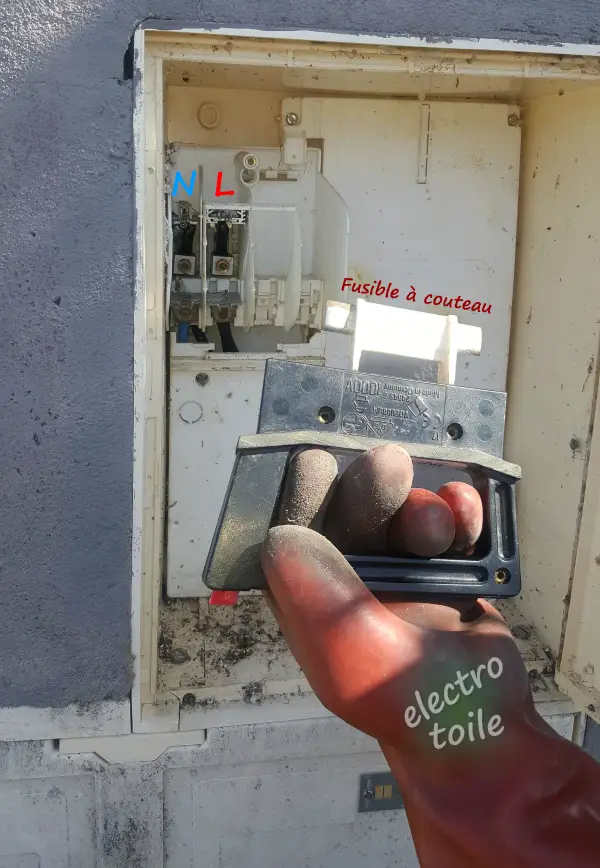

Retrait Fusible à Couteau
Retrait Fusible à Couteau

• Retour au domicile pour la dépose de l'ancien compteur, débranchement des conducteurs Neutre et phase de l'arrivée et du départ, la télérelève ainsi que le contact HP / HC relié au contacteur du chauffe-eau.
Branchements du compteur électronique

• Pose du nouveau compteur avec les raccordements électriques arrivée et le départ. Il n'y a plus nécessité de raccorder la télérelève puisque le compteur Linky est communicant et envoie les relevés de consommation automatiquement via courant porteur. Ces informations transitent via les câbles d'alimentation à une fréquence différente du 50Hz du signal de puissance électrique. C'est la même méthode qui est utilisé pour informer le compteur du changement de tarification horaire (heures creuses / heures pleines). Le système de télécommande Pulsadis, mis en place par EDF, son principe est d'émettre un message modulé par courant porteur à une fréquence de 175 Hz sur le réseau électrique Enedis.
Le technicien raccorde les deux conducteurs du contact heures creuses.

Branchement du compteur Linky et modification du calibre de l'AGCP

• Ouverture du disjoncteur de branchement pour modifier le calibre et le positionner à sa valeur maximale. En effet, le compteur communicant Linky dispose d'une fonction disjoncteur qui lui permet de couper en cas de défaut de surcharge (surconsommation de courant électrique), lorsque sa pose sera terminée, le compteur connaîtra l'intensité maximale correspondant à l'abonnement souscrit. Si cette valeur est dépassée (surconsommation) alors le compteur pourra couper l'installation, le disjoncteur général n'assurera plus la fonction de protection contre les surcharges c'est le compteur Linky qui s'en chargera. Dorénavant la fonction limitation du courant liée à l'abonnement, sera assurée par le compteur d'énergie électrique, c'est une des nouvelles fonction à sa charge.

Raccordement provisoire du module de programmation du compteur Linky. Cette programmation du compteur Linky nécessitera l'utilisation d'un smartphone en liaison bluetooth au boîtier. La programmation du compteur communicant permet d'attribuer les données client : identification client, type abonnement, calibre disjoncteur, etc.
Retour au coffret du CCPI extérieur pour remettre sous tension en replaçant le fusible à couteau de Phase et le couteau de Neutre. Le technicien repose le couvercle de protection et fixe un plomb anti ouverture.
Module de programmation du compteur Linky via Bluetooth

De nouveau devant le compteur Linky, lancement de la procédure de programmation du compteur Linky à l'aide du smartphone en communication Bluetooth avec le boîtier de contrôle. Lorsque la configuration du Linky est terminée, le compteur possède toutes les informations et les données client.
• Mise en place des plombs de sécurité qui certifie que l'appareil n'a pas été ouvert (non ouverture du capot si le plomb est présent normalement). Le plombage évite la fraude et l'ouverture de l'appareillage (compteur linky et disjoncteur de branchement). Fermeture des plastrons du compteur et du disjoncteur au voisinage de tension. Pose des plombs anti fraude sur le compteur Linky et le disjoncteur général
L'installation du nouveau compteur Linky est terminée elle a durée environ 30 minutes.

Compteur d'énergie électrique communicant Linky Quelles sont les mesures relevées par le compteur Linky ?

Un compteur d'énergie est un appareil de mesure composée d'une pince ampèremétrique permettant de relever l'intensité du courant en Ampère et d'un second dispositif permettant de mesurer la tension par l'intermédiaire de deux conducteurs Phase et le Neutre.

De ce fait, le compteur Linky est capable de mesurer plusieurs valeurs électriques telles que le courant absorbé, la tension en ligne, la puissance instantanée, la puissance maximale absorbée.

Mais comme pour n'importe quel compteur d'énergie, la mesure principale relevée par le compteur Linky est l'énergie électrique exprimée en kWh.


Compteur d'énergie électrique communicant Linky Compteur d'énergie fournisseur d'énergie électrique

C'est donc grâce au relevé de l'énergie électrique que le fournisseur d'énergie électrique peut facturer la consommation précise de ses clients. Rappelons que le compteur Linky est communicant, il envoie donc au fournisseur la consommation d'énergie électrique exacte du client, et ce, quasiment en temps réel. Fini donc les estimations de factures tous les 6 mois, les nouvelles factures d'énergie électrique tiendront compte de la consommation au plus juste.

D'autre part, si votre consommation chute en raison d'un changement de vos habitudes d'utilisation de l'électricité, le fournisseur d'énergie vous contactera afin d'adapter vos paiements ou prélèvements afin de vous approcher au plus près de votre consommation réelle. Dans le cas contraire, si votre consommation augmente, il faudra également adapter vos paiements et prévoir de payer un peu plus votre consommation électrique.

Avec l'ensemble de votre consommation en temps réel, il est plus facile d'optimiser votre facture d'énergie et de trouver le fournisseur d'énergie le moins cher.


Compteur d'énergie électrique communicant Linky Comment faire des économies sur sa facture d'énergie ?

Il existe plusieurs solutions ou des petits gestes à adopter qui vous permettront de faire des économies sur votre facture d'électricité.

Comparer les offres des fournisseurs d'énergie électrique

La première astuce pour faire des économies sur sa facture électrique est de comparer les offres des fournisseurs. Pour cela, il existe de nombreux comparateurs en ligne vous permettant de savoir qui est le moins cher entre EDF et ENGIE et plus généralement l'ensemble des fournisseurs disponibles dans votre secteur.

D'un point de vue abonnement électrique, une solution, pour optimiser sa facture, est de souscrire à l'option Heures Creuses afin de profiter d'un tarif de l'électricité moins chère à certaines heures de la journée (8 heures par jour). En contrepartie, le reste de la journée le kiloWattheure (kWh) sera facturé un peu plus cher. A vous d'adapter votre consommation et l'utilisation de vos appareils électriques gourmands aux périodes ou l'électricité n'est pas chère.


Des petits gestes pour des économies sur la facture électrique

Pour réduire sa consommation d'électricité, il est important de prendre de bonnes habitudes. En effet, ces petits gestes répétés au quotidien deviendront une habitude et un réflexe et vous permettront de réduire votre facture électrique.

  • Prenez l'habitude d'éteindre vos appareils électriques au lieu de les laisser fonctionner en veille.
  • Lorsque vous quittez une pièce, pensez à éteindre la lumière.
  • Pour les économies sur le chauffage, songez à réduire la température des pièces de 1°C.
  • Programmer votre machine à laver, le sèche-linge, le lave-vaisselle pendant les heures-creuses.
  • Installez un contacteur heures creuses pour faire fonctionner le chauffe-eau aux heures ou l'électricité n'est pas chère (heures creuses).
  • Procéder au dégivrage régulier de votre réfrigérateur afin d'éviter que l'épaisseur de glace ne soit trop grande.

Améliorer votre installation pour réduire votre consommation électrique

Enfin, pour réduire encore votre facture électrique, il existe des solutions nécessitant un certain investissement qui sera rentabilisé sur le long terme par les économies d'énergie réalisées.
