La domotique est devenue une partie intégrante de notre vie au quotidien. Elle nous permet de contrôler et d'automatiser nos appareils électriques, de réduire notre consommation d'énergie et d'améliorer notre confort. L'un des éléments clés d'une installation domotique est la capacité à mesurer la consommation de l'énergie électrique des appareils et de l'électroménager pour pouvoir les contrôler efficacement et ainsi réduire le coût énergétique comme le fait le compteur Linky. Découvrez dans cet article la solution ZLinky_TIC en Zigbee permettant de suivre sa consommation d'électricité sous Jeedom.



  • Découverte du ZLinky_TIC
  • C'est quoi la Télé Information Client (TIC) du compteur Linky ?
  • Branchement du ZLinky_TIC sur le compteur Linky
  • ZLinky_TIC sous Jeedom


Découverte du ZLinky_TIC :

Le ZLinky_TIC est un module qui s'utilise sur le compteur Linky. Cette solution pratique et abordable permet de suivre la consommation électrique totale d'une installation électrique et de renvoyer ces informations dans votre système de domotique Jeedom ou Home Assistant par exemple.

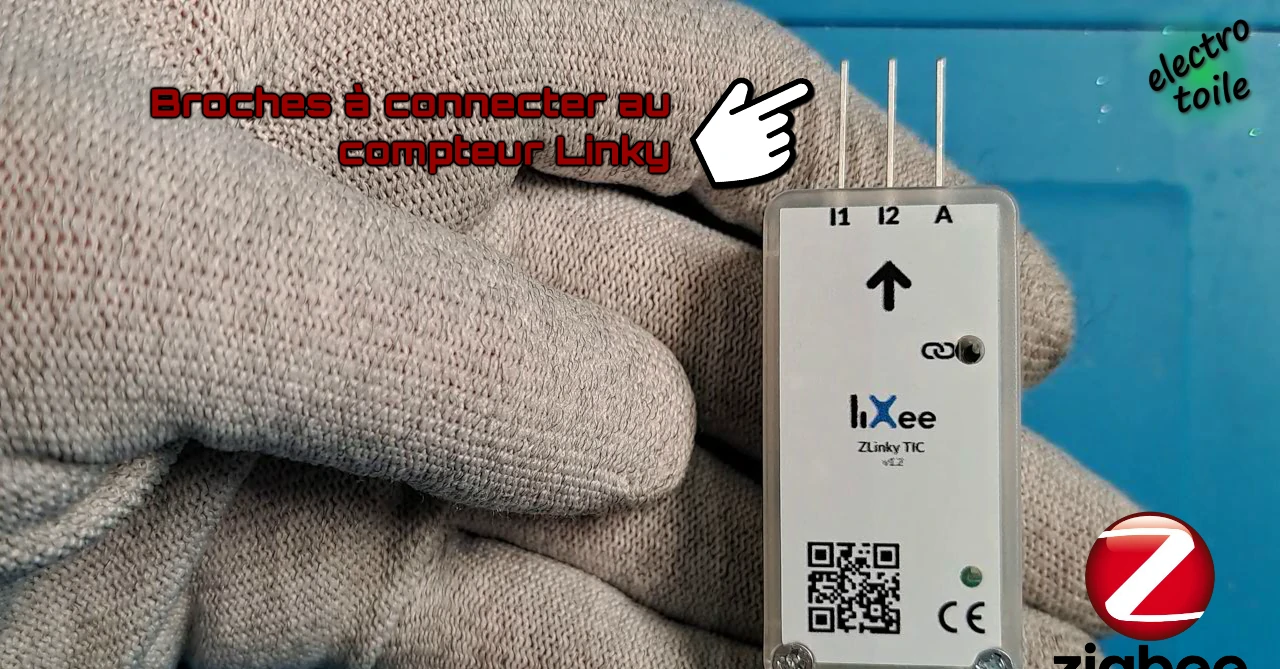

broches du ZLinky_TIC à raccorder au compteur Linky
Les 3 broches du module ZLinky_TIC à connecter au compteur Linky


Le module ZLinky_TIC utilise la technologie radio Zigbee pour communiquer avec votre passerelle Zibgee le suivi de consommation électrique.

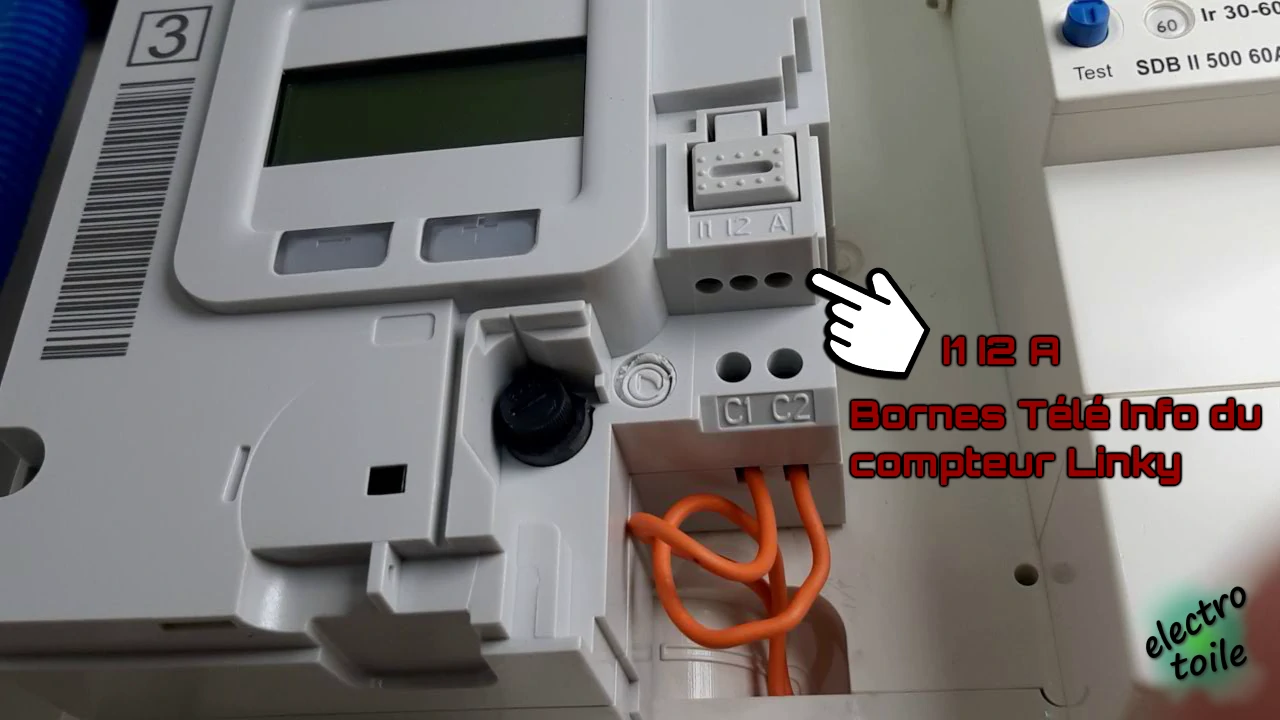

bornes automatiques de branchement télé information TIC du compteur Linky
Le module ZLinky_TIC se branche sur le bornes TIC du compteur Linky repérées I1 - I2 - A

Ce petit boîtier se connecte directement au compteur Linky sur la liaison TIC (Télé Information Client) et mesure votre consommation en temps réel et renvoi une multitude d'information enregistrée par le compteur.



C'est quoi la Télé Information Client (TIC) du compteur Linky ? :

Les compteurs Linky installés chez les particuliers (jusqu’à 36 kVA) sont équipés d'une sortie appellée Télé-Information Client (TIC) dont les bornes sont repérés I1 - I2 - A.

Cette sortie TIC offre la possibilité d'être informé en temps réel des grandeurs électriques mesurées et les données qu’elle contient (périodes tarifaires, puissance instantanée, consommation, etc.).

Le raccordement à la Télé Information Client se fait par un bornier automatique à ressort (sans outil). La TIC du compteur Linky dispose de 2 circuits : un circuit d’alimentation et un circuit pour les signaux :

  • Le circuit d’alimentation TIC offre une puissance de 130 mW sur porteuse à 50 kHz.
  • Le circuit de transmission des informations clients est de type "modulation d’amplitude" sur une porteuse à 50 kHz.

La Télé Information Client (TIC) permet la transmission, toutes les 2 secondes, de données client concernant son abonnement électrique et sa consommation d'énergie.  La sortie TIC du compteur communicant Linky fonctionne sous 2 modes que le particulier pourra faire changer auprès de son fournisseurs d'électricité ou de Enedis : le mode historique ou ou le mode standard.

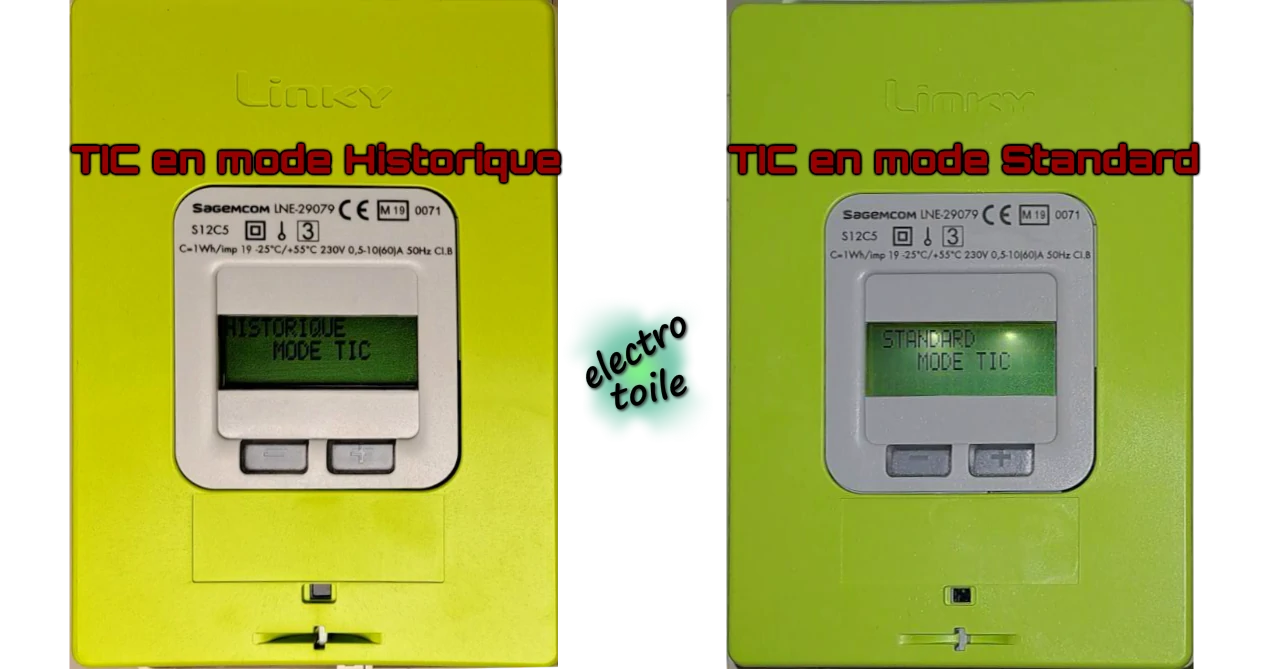

les deux mode TIC du compteur Linky
Le changement du mode du compteur Linky se fait auprès de son fournisseur d'électricité ou auprès d'Enedis


TIC en mode Historique :

Dans le mode TIC Historique, le compteur Linky permet d'envoyer des informations (transmission bus à 1200 bauds) équivalentes à celles des anciens compteurs électroniques. Voici les informations consultables en mode historique :

  • La consommation d'énergie électrique : ce sont les index de consommation correspondant aux offres de type base, heure pleine heure creuse, EJP ou tempo (6 index maximum).
  • La période tarifaire en cours (PTEC).
  • L’intensité souscrite lors de l'abonnement électrique.
  • L’intensité instantanée en consommation (courant en Ampère).
  • Intensité maximale depuis la dernière remise à zéro.
  • Avertissement de dépassement de puissance souscrite.
  • Préavis de début EJP 30 minutes.


TIC en mode Standard (Consommateur) :

Ce nouveau mode est apparu avec les compteurs Linky. Il est plus rapide que le mode historique (transmission bus à 9600 bauds), et comporte des informations différentes, avec un formatage spécifique à ce mode. Voici les informations consultables en mode standard consommateur :

  • Le libellé de l’index fournisseur.
  • Les index de consommation (10 index sur grille fournisseur, 4 index sur grille distributeur).
  • La puissance de coupure et la puissance souscrite.
  • La puissance apparente instantanée (VA)
  • La puissance maximale atteinte sur la journée et la veille.
  • Les 2 derniers points de la courbe de charge.
  • Horodate de début et de fin de pointe mobile.
  • Message court (32 caractères).
  • La position des 8 contacts (le contact sec et les 7 numériques).



TIC en mode Standard (Producteur) :

Si le particulier est équipé d'un moyen de production d'électricité comme des panneaux photovoltaïques avec un contrat de revente de surplus à EDF ou autre, ce dernier est en capacité de demander le passage de son compteur en mode Standard "Producteur". Par contre, ce mode n'est pas accessible aux personnes équipées de panneau photovoltaïque telle que la station solaire plug and play Sunethic et qui ont une Convention d'Autoconsommation Sans Injection (CACSI) avec Enedis.

En effet, cette solution de production est dite en Autoconsommation et donc toute l'énergie produite doit soit être consommée, ou alors injectée sur le réseau Enedis sans revente. De ce fait, les personnes en autoconsommation (CACSI) ne peuvent pas pour le moment demander à passer le compteur Linky en mode TIC standard producteur. Voici les informations consultables en mode standard producteur :

  • L’index d’énergie active injectée totale.
  • Les 4 index de mesure de l’énergie réactive.
  • La puissance apparente instantanée injectée.
  • La puissance apparente maximale injectée atteinte sur la journée et la veille.
  • Les 2 derniers points de la courbe de charge active injectée.

Quelque soit le mode TIC de votre compteur Linky, le module ZLinky, lorsqu'il sera branché aux bornes TIC, pourra récupérer les données transmisent par le compteur communiquant.


Branchement du ZLinky_TIC sur le compteur Linky :

Comme je le précisai plus haut, le module ZLinky_TIC se connecte au compteur Linky via des bornes automatiques et donc sans outil. Le branchement se fait simplement en insérant le module dans les bornes TIC.

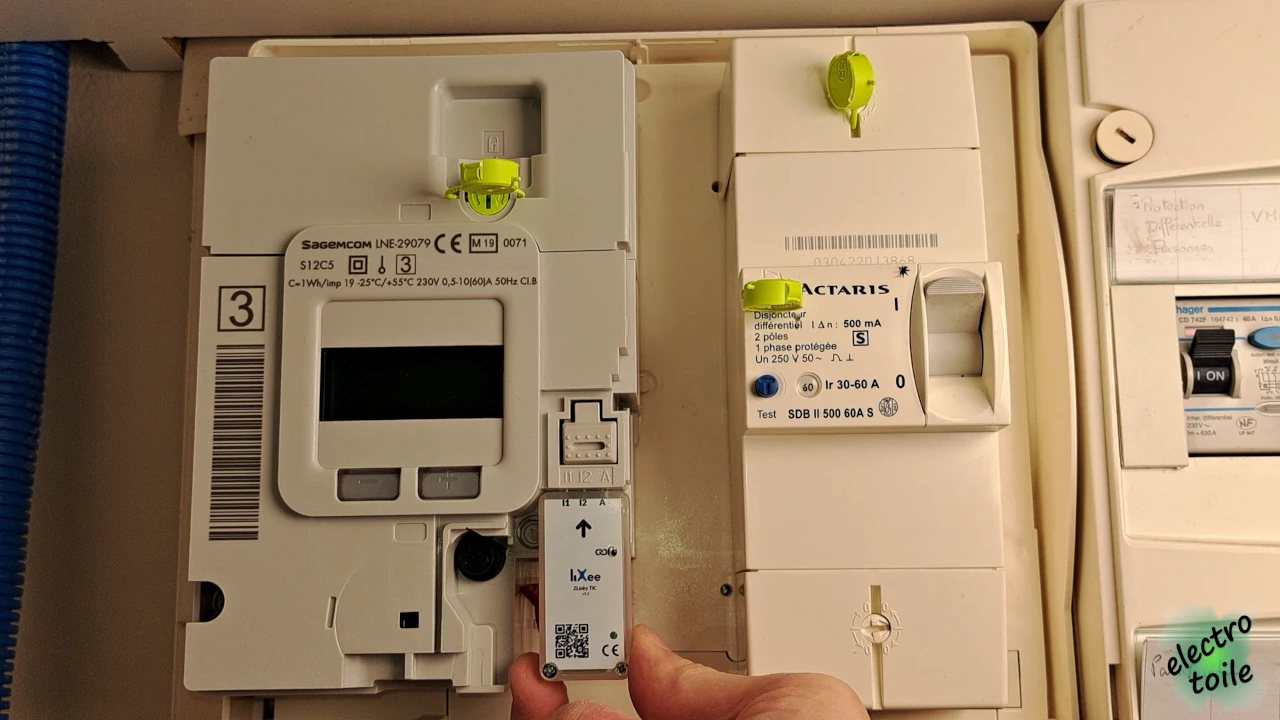

branchement du Zlinky_TIC sur le compteur Linky
Brancher le ZLinky_TIC sur les bornes TIC du compteur Linky

Lors du branchement du ZLinky_TIC sur le compteur, il se met à clignoter en attente de l'appairage avec une passerelle Zigbee.

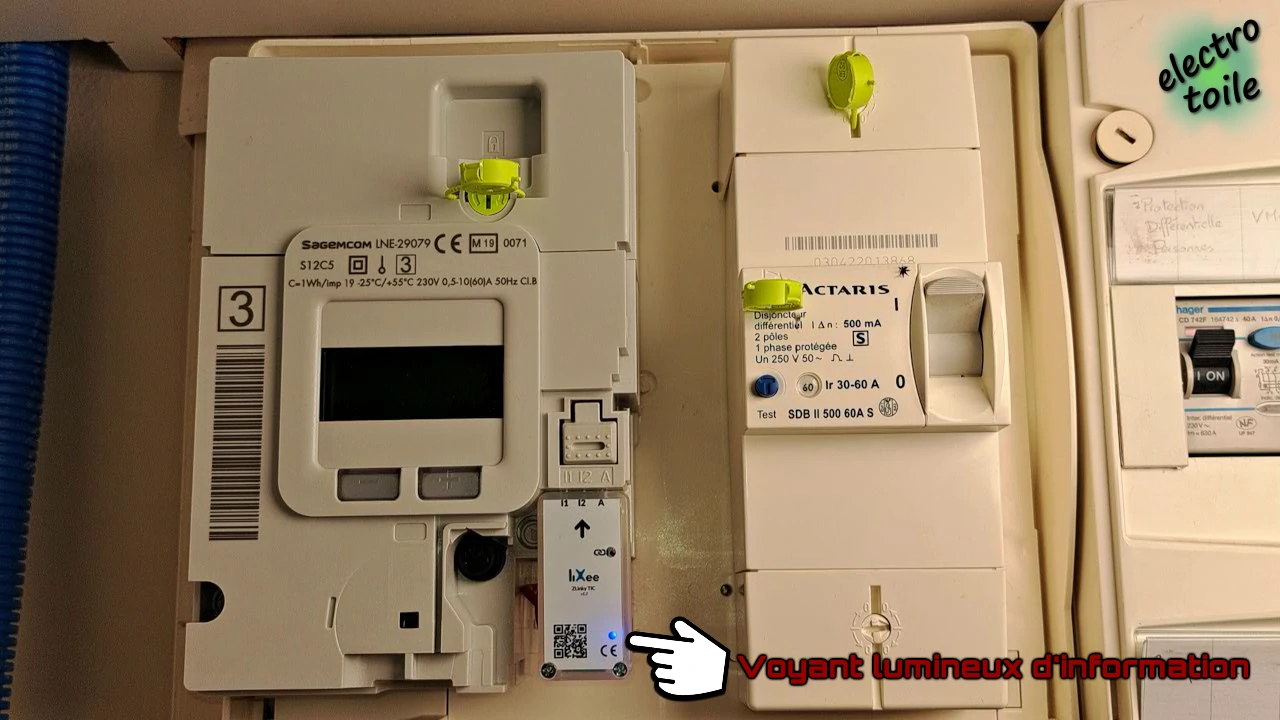

connection du Zlinky_TIC sur le compteur Linky
Lorsque le ZLinky_TIC est branché sur le compteur Linky son voyant s'allume



ZLinky_TIC sous Jeedom :

Pour profiter des informations communiquées par le compteur Linky, il faut intégrer le ZLinky_TIC à votre passerelle Zigbee sous Jeedom.

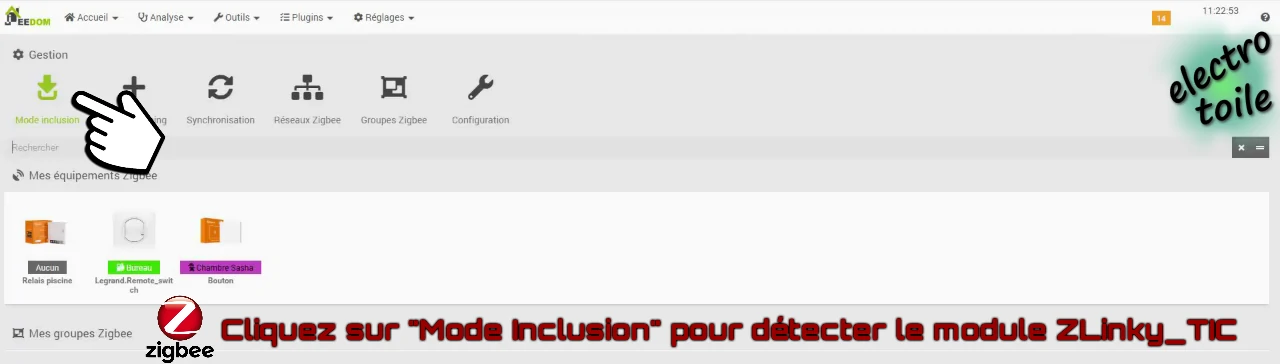

Ajout du module Zlinky_TIC sous Jeedom
Ajout du module ZLinky_TIC sous Jeedom


Lorsque le module est détectée par la passerelle Zigbee, il s'ajoute automatiquement et la fenêtre de paramétrage s'ouvre.

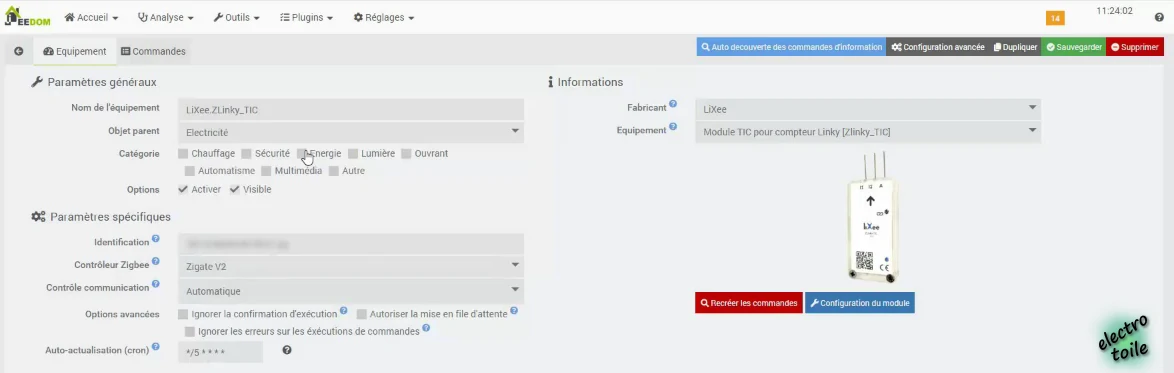

paramétrage du Zlinky_TIC sous Jeedom
Paramétrage du module ZLinky_TIC sous Jeedom


Lorsque le module ZLinky_TIC est intégré à votre installation domotique, via la passerelle Zigbee, il va récupérer les informations transmises par votre compteur Linky (voir mode TIC).

Personnellement j'utilise le ZLinky_TIC pour suivre l'index de consommation (Heures-Creuses et Heures-Pleines) et pour connaître la période tarifaire en cours (PTEC). Voici les paramètres ou commandes utilisés sous Jeedom permettant de récupérer les index de consommation, la période tarifaire en cours, la puissance apparente, l'intensité instantannée et la tension.

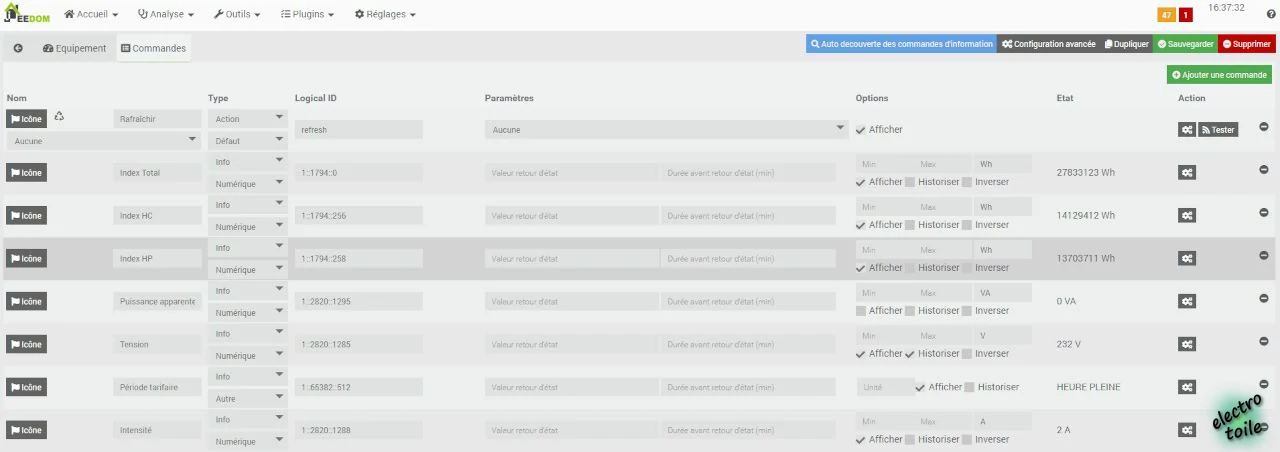

paramétrage du Zlinky_TIC sous Jeedom
Configuration des commandes sous Jeedom pour récupérer les informations du compteur Linky


En conclusion, le ZLinky_TIC en Zigbee sera un outil précieux pour suivre votre consommation électrique et la période tarifaire en cours afin de déclencher par exemple des scénarios en période Heures-Creuses lorsque l'énergié électrique est la moins chère. Il est très facile à installer, abordable et compatible avec Jeedom. Grâce à lui, vous pourrez suivre votre consommation d'électricité et réduire vos coûts énergétiques en optimisant l'utilisation des appareils électroménagers pendant les Heures-Creuses.
