automate crouzet M3 Automate Crouzet Millenium 3 (M3) et son extension Ethernet (XN05)




Ce guide est conçu pour prendre en main l’automate Millenium 3 (M3) et sa liaison Ethernet XN05 à l’aide d’un câble croisé. Le but terminal sera de paramétrer le logiciel (Crouzet Logic Software - CLS) pour ajouter l'extension Ethernet (XN05) en interaction avec l'automate pour réaliser une future une supervision (Interface Homme Machine : IHM).

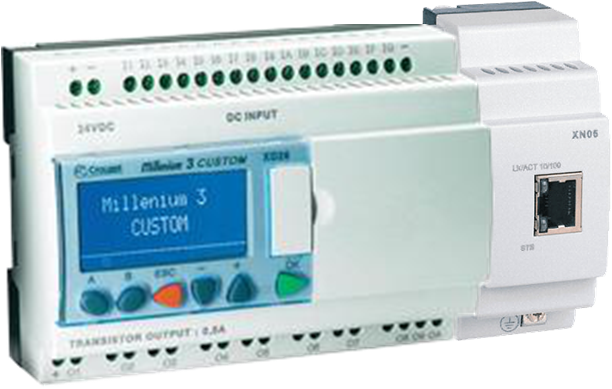

      automate crouzet millenium et extension ethernet XN05

Sommaire :
• 1. Matériel et logiciel nécessaires
• 2. Installation du logiciel Crouzet Logic Software
• 3. Installation du câble de programmation 88 970 109
• 4. Création d’un programme M3 (XD26)
• 5. Ajouter d’une extension Ethernet XN05 sur M3
• 6. Paramétrage de l’extension Ethernet sur M3
• 7. Transfert de programme Ordinateur vers Automate
• 8. Mise en RUN de l’automate
• 9. Mode «Monitoring»

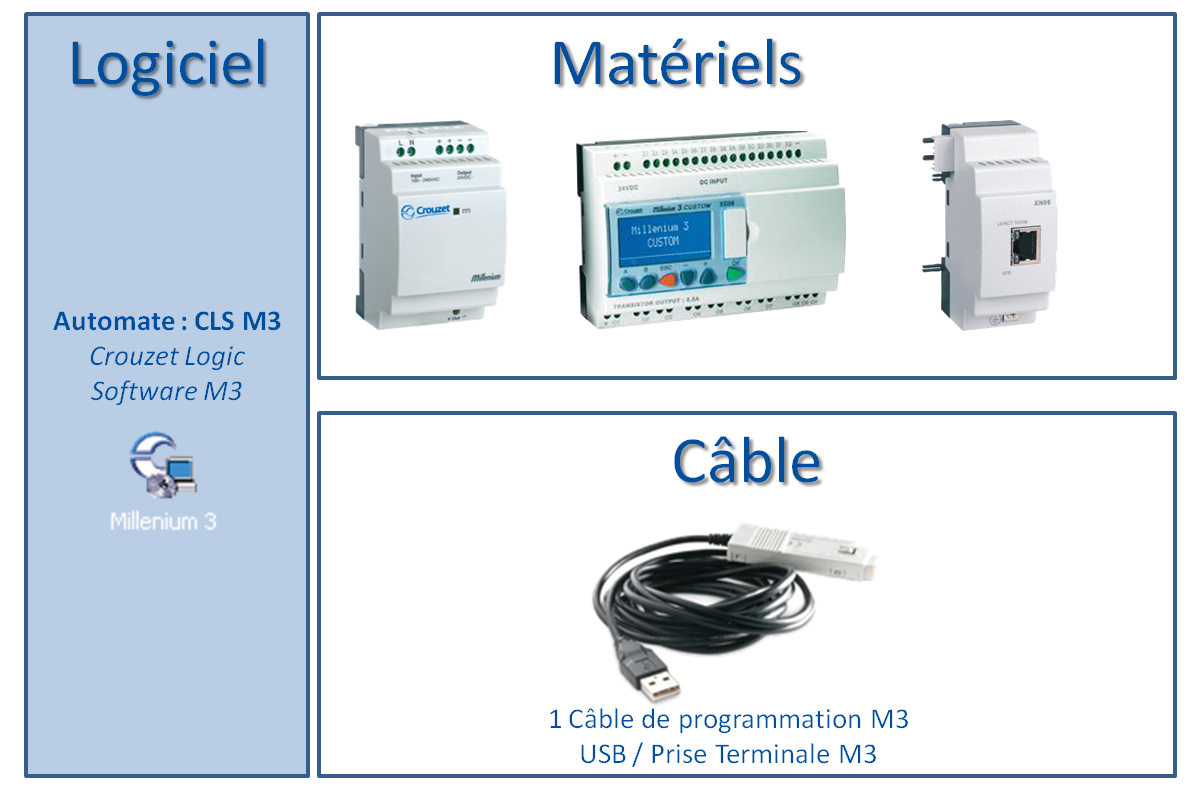

Millenium 3 1. Matériel et logiciel nécessaires :

  • Logiciel Crouzet Logic Software M3 (CLSM3).
  • Un automate Millenium 3 (M3), une extension Ethernet (XN05) et une alimentation à courant continue (24VDC) .
Matériel Crouzet nécessaire

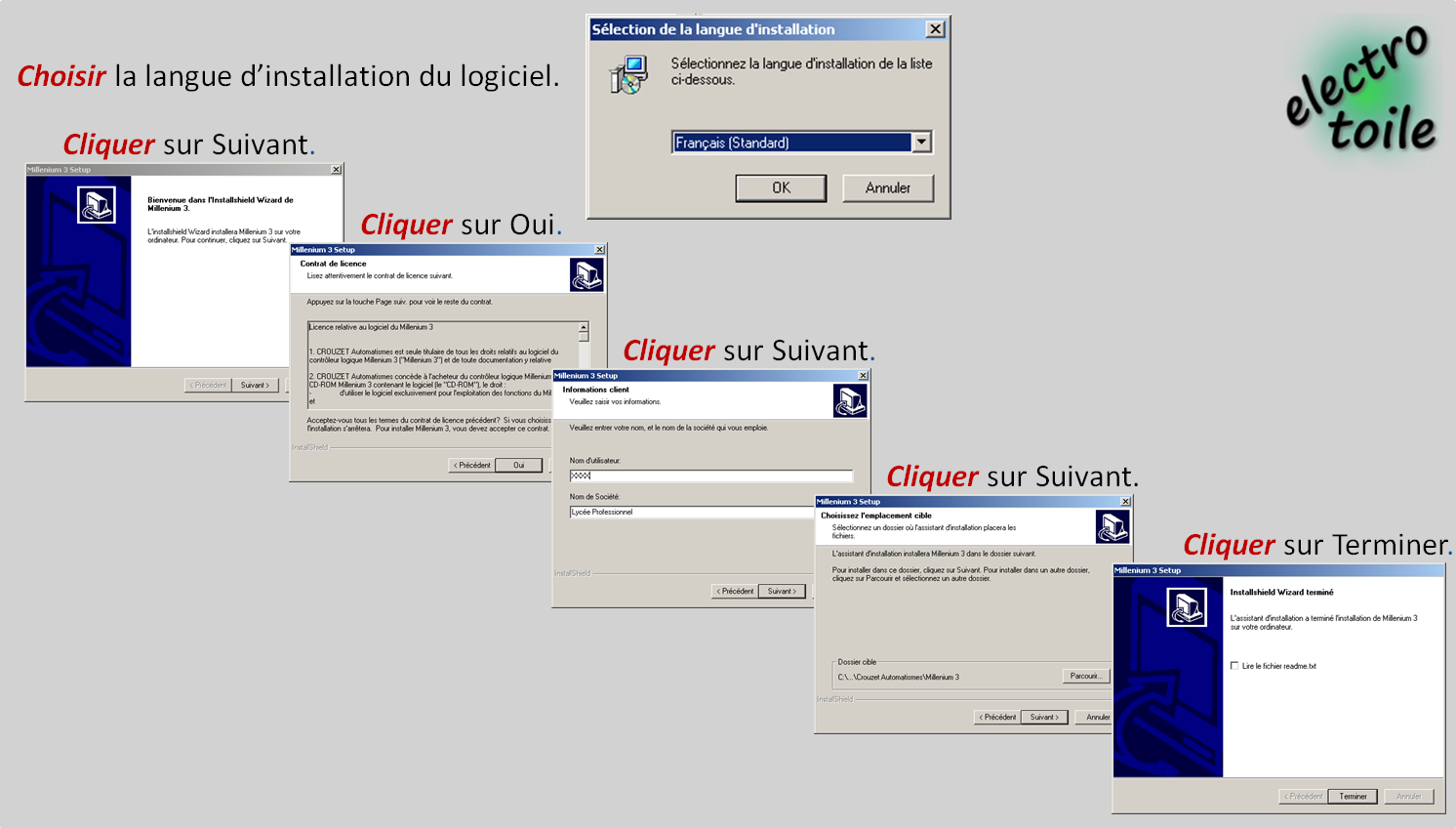

Millenium 3 2. Installation du logiciel Crouzet Logic Software :

    • Télécharger le logiciel CLSM3.
    • Décompresser le contenu du fichier CLSM3.
    • Double cliquer sur le fichier Setup.exe contenu dans le répertoire.
Installation logiciel CLS Crouzet Logic Software

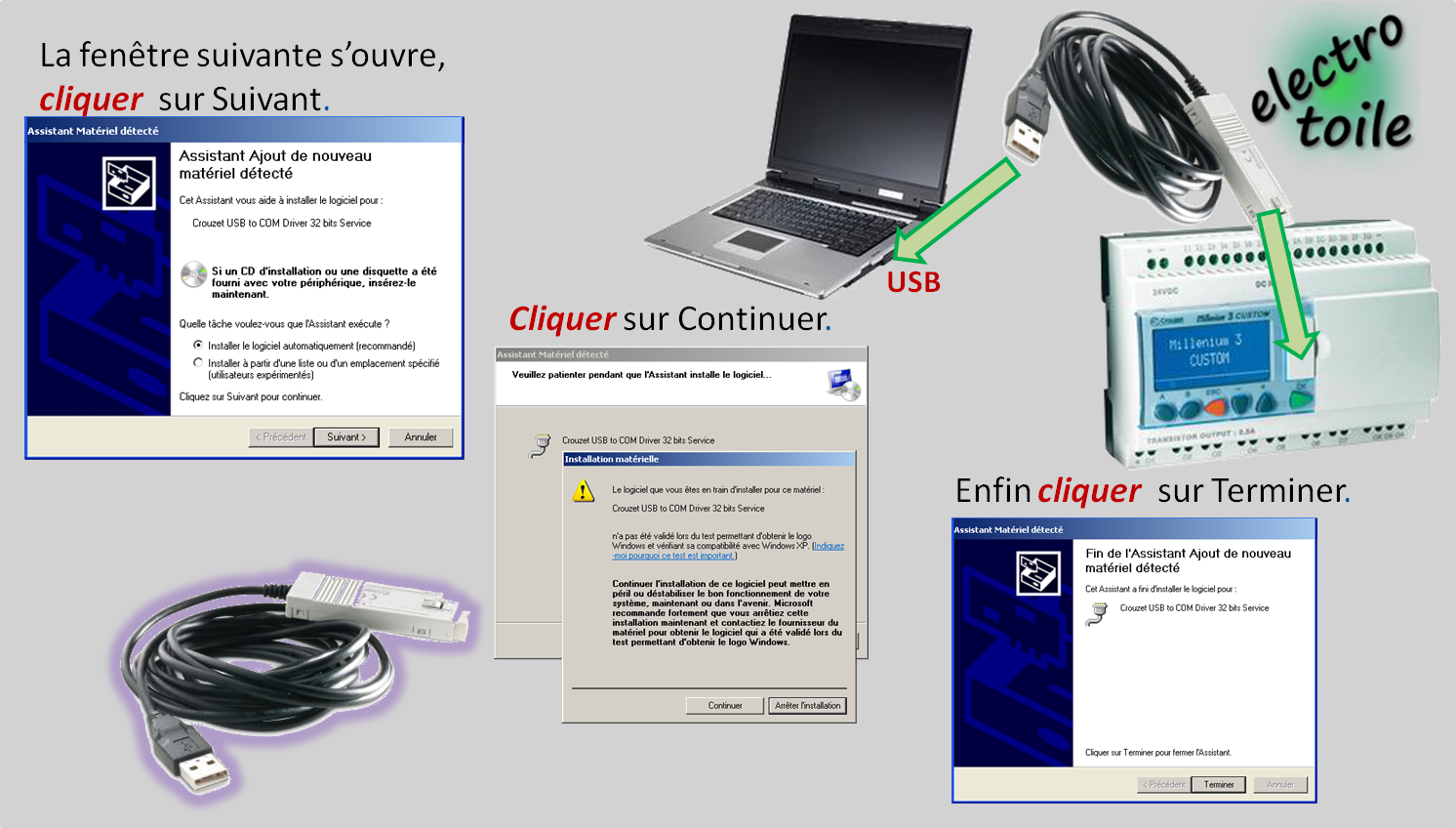

Millenium 3 3. Installation du câble de programmation 88 970 109 :

    • Mettre hors tension l’automate, relier à l’aide du câble de programmation (88 970 109) l’ordinateur (port USB) et l’automate.
Installation du câble 88 970 109

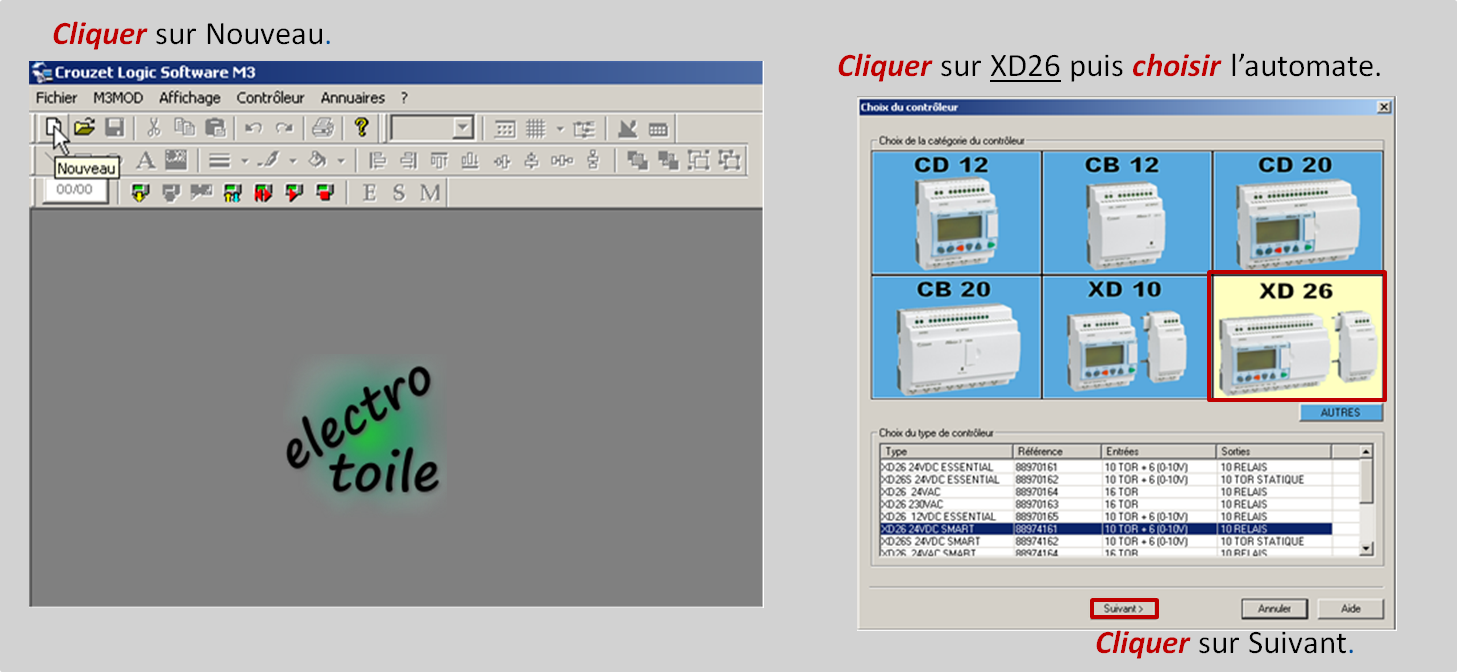

Millenium 3 4. Création d’un programme M3 (XD26) :

    • Double cliquer sur le raccourcis Millenium 3 présent sur le bureau. Icône logiciel de programmation CLS Crouzet Logic Software Création d'un nouveau programme

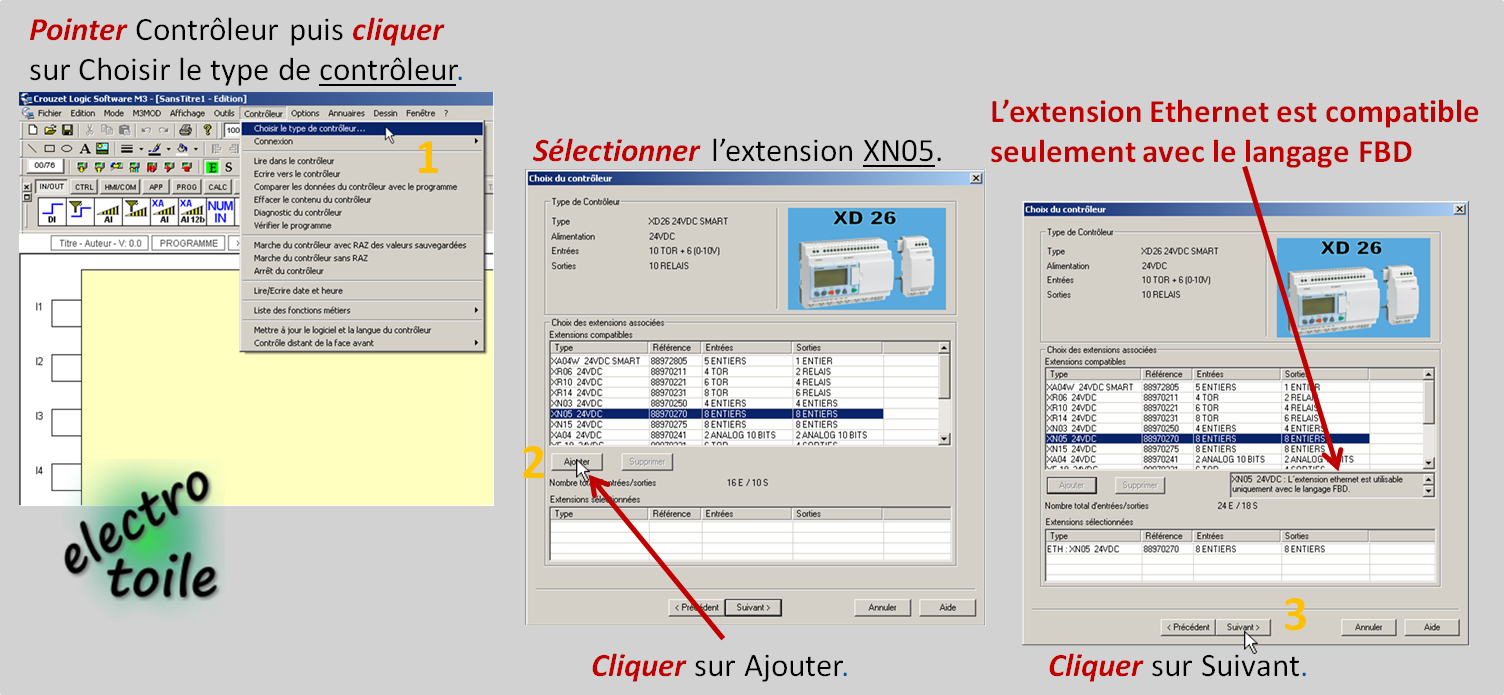

Millenium 3 5. Ajouter d’une extension Ethernet XN05 :

Ajouter une extension Ethernet XN05 sur M3

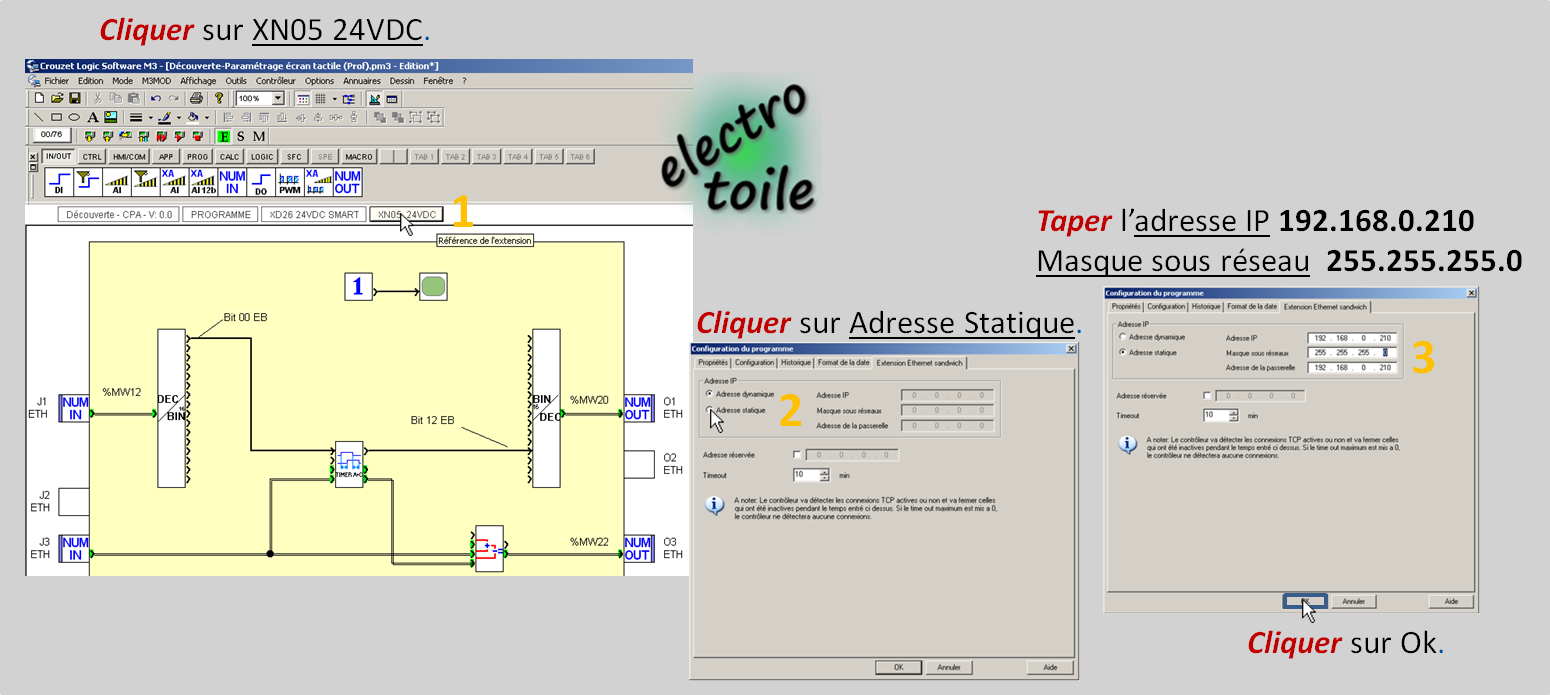

Millenium 3 6. Paramétrage de l’extension Ethernet sur M3 :

Paramétrer l'extension Ethernet XN05 sur M3

Millenium 3 7. Transfert programme Ordinateur -> Automate :

    • Mettre hors tension l’alimentation de l’automate.
Danger électrique
    • Raccorder l’extrémité USB du câble (ci-dessous) à l’ordinateur et l’autre extrémité à la prise Terminale de l’automate.
    • Mettre sous tension l’alimentation de l’automate.

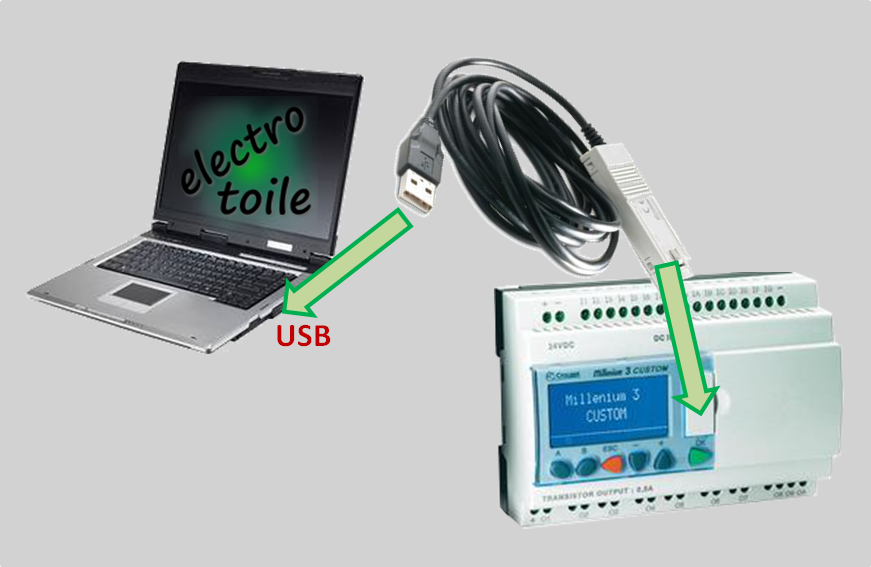

Raccordement de l'automate M3 à l'ordinateur sur port USB

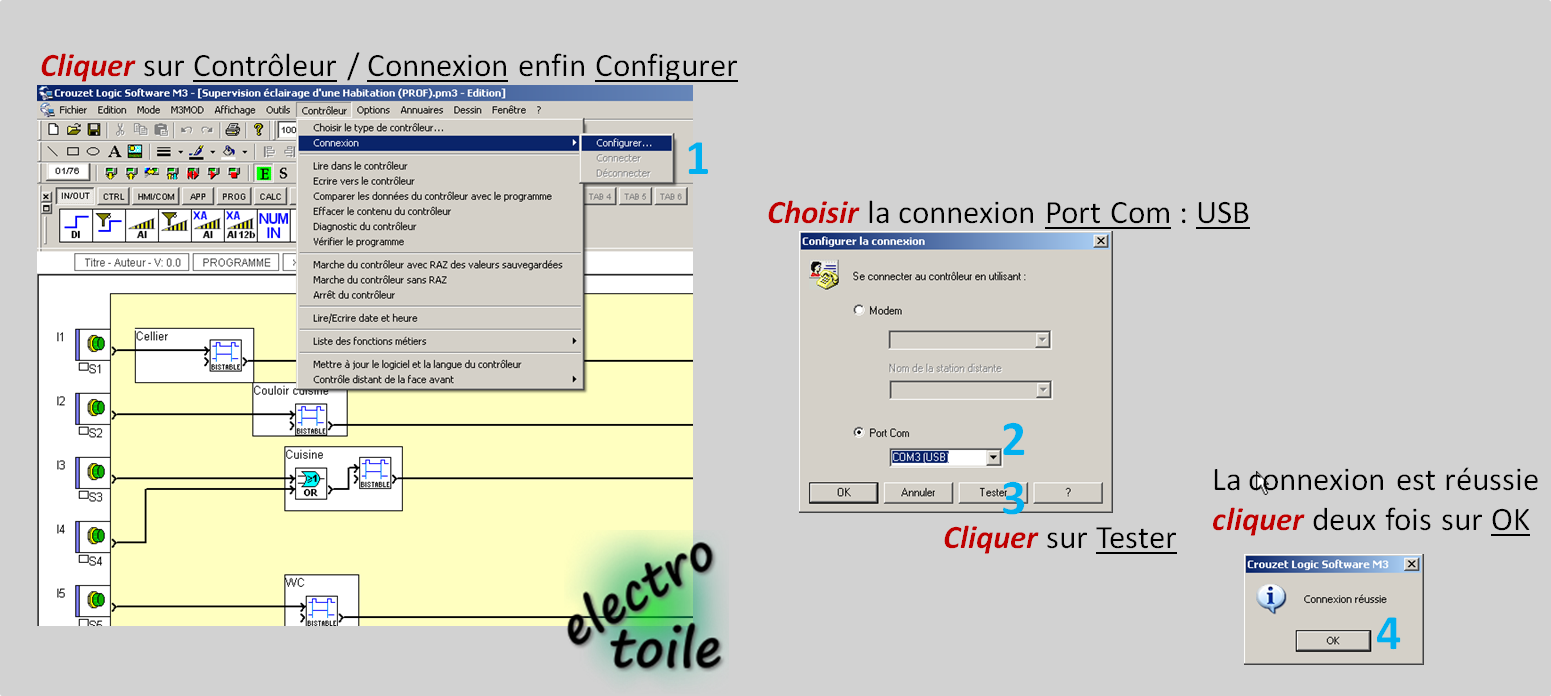

Réglage pour une connexion via USB à l'automate Millenium 3

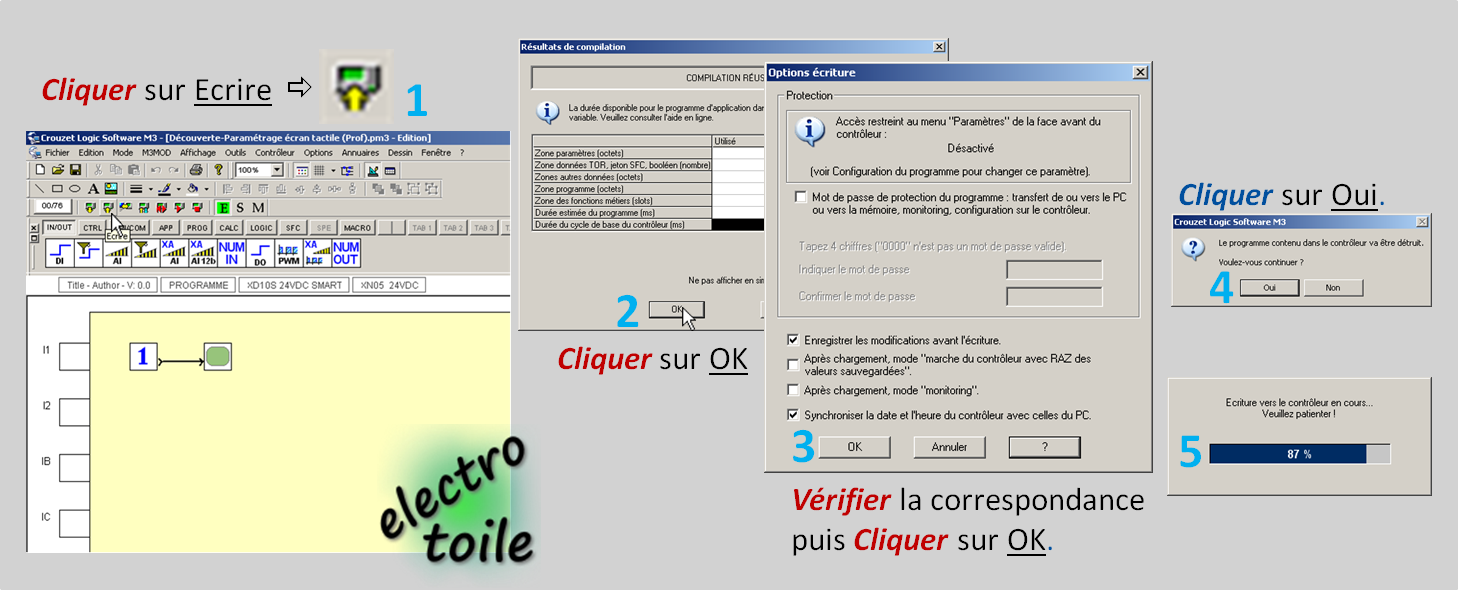

Réglage pour une connexion via USB à l'automate Millenium 3

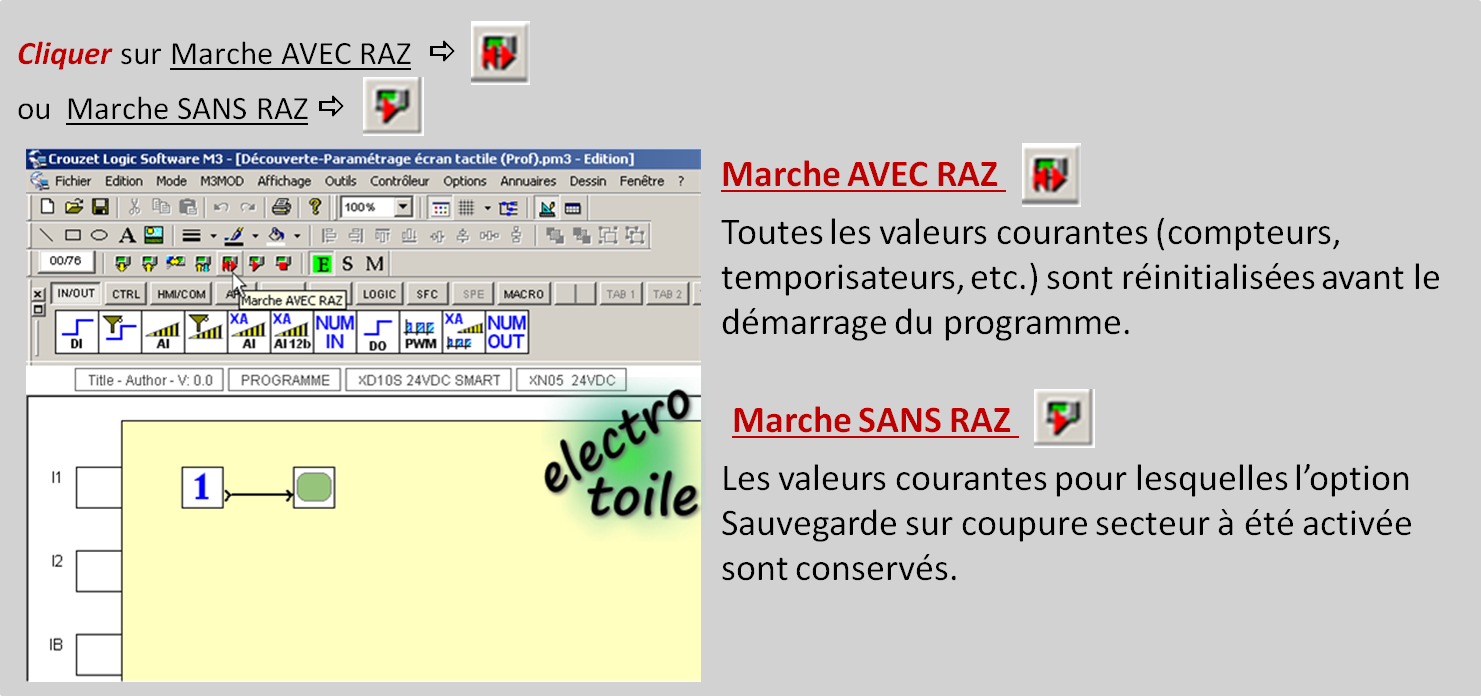

Millenium 3 8. Mise en RUN de l’automate :

    • S’assurer que l’automate est relié à l’ordinateur par l’intermédiaire du câble et que l’automate est sous tension.
Mettre en RUN l'automate Millenium 3 (M3)


Millenium 3 9. Mode «Monitoring» :

Ce mode est pratique lorsque simuler le fonctionnement avec l'automate.

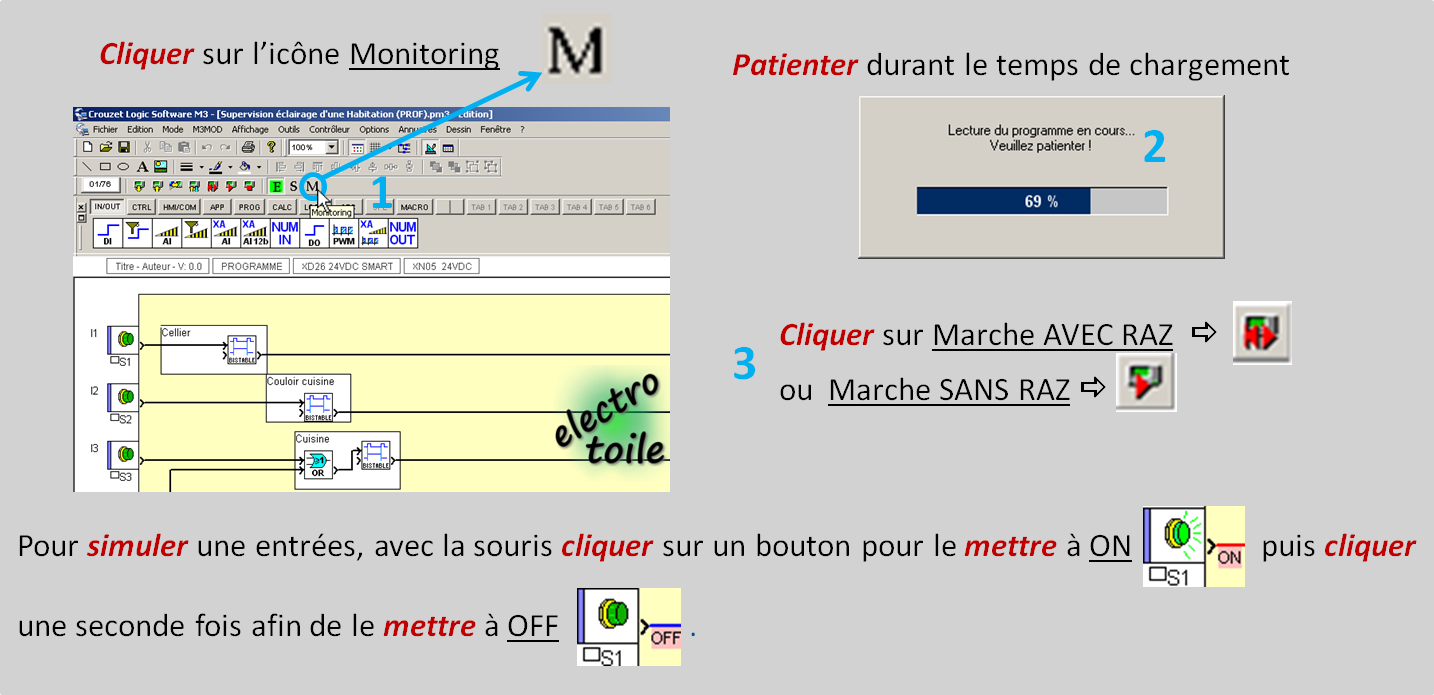

Mode monitoring Crouzet Logic Software M3


Ressources supplémentaires (automate Crouzet Millenium 3) :
