Ce guide est conçu pour pour débuter dans la réalisation d'une Interface Homme Machine (IHM) ou une supervision sur écran tactile MTP. L'objectuf sera de réaliser une supervision en interaction avec l'automate (Interface Homme Machine : IHM).

Sommaire :
• 1. Matériel nécessaire
• 2. Transfert de programme PC vers Ecran tactile
• 3. Raccordement de l’automate et de l’écran pour transférer un programme
• 4. Communication entre l’automate et l’écran par une liaison Modbus TCP/IP
• 5. Adressage réseau Modbus TCP/IP sous le logiciel Crouzet Logic Software M3
• 6. Adressage réseau Modbus TCP/IP sous le logiciel EasyBuilder8000
• 7. Ecriture d’un bit automate - Modbus TCP/IP
• 8. Lecture d’un bit automate - Modbus TCP/IP
• 9. Modbus TCP/IP – Exemple d’adressage d’un mot
• 10. Modbus TCP/IP – Exemple d’adressage d’un bit

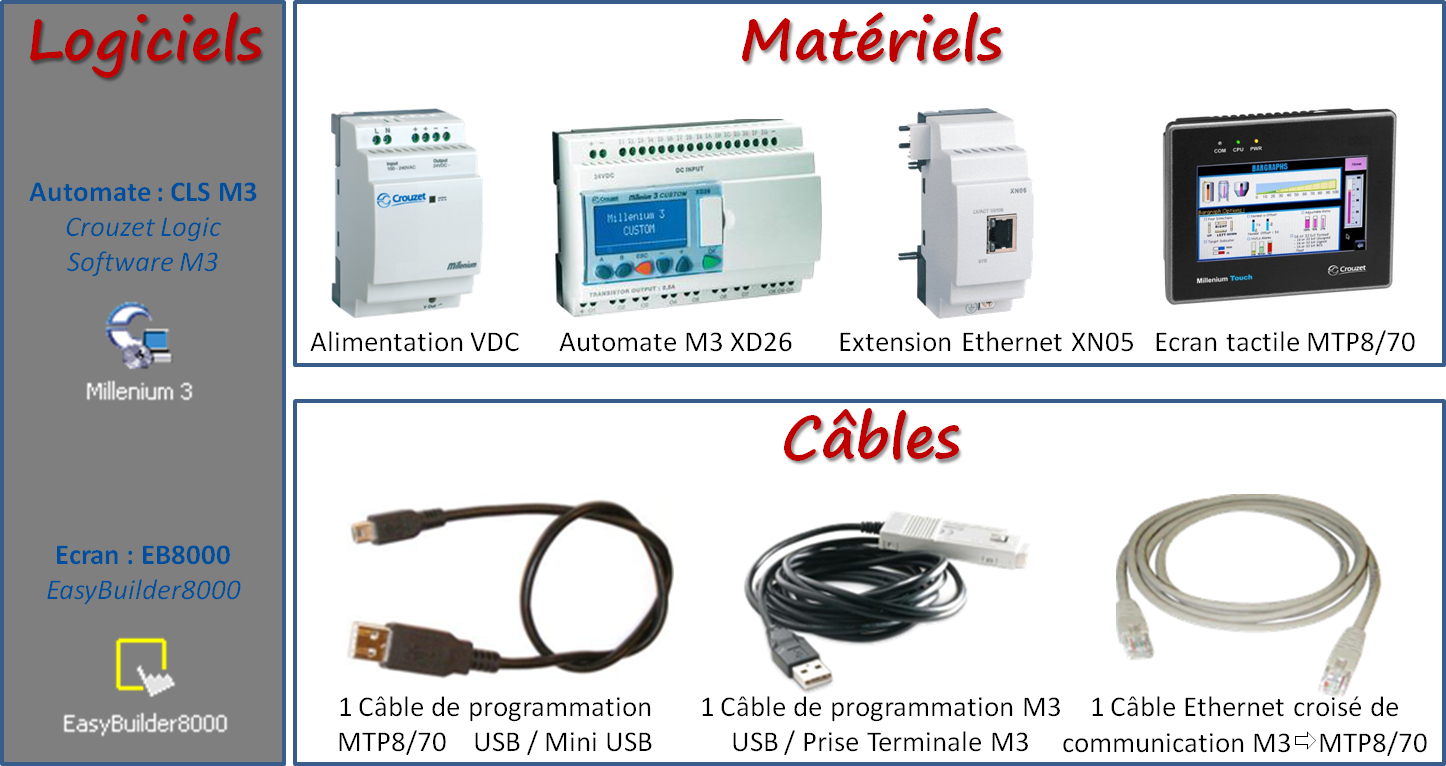

1. Matériel nécessaire :

• Logiciel EasyBuilder8000 et Crouzet Logic Software M3 (CLSM3).     • Un ordinateur, écran tactile MTP8/70, un automate Millenium 3 (M3), une extension Ethernet (XN05) et une alimentation à courant continue (24VDC) .

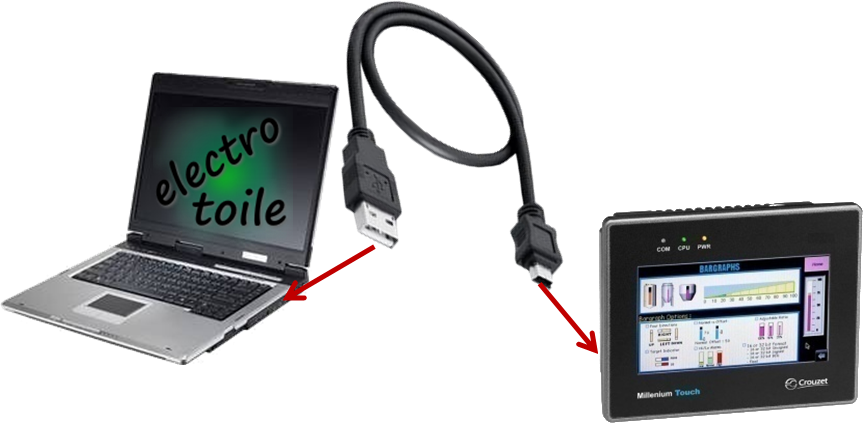

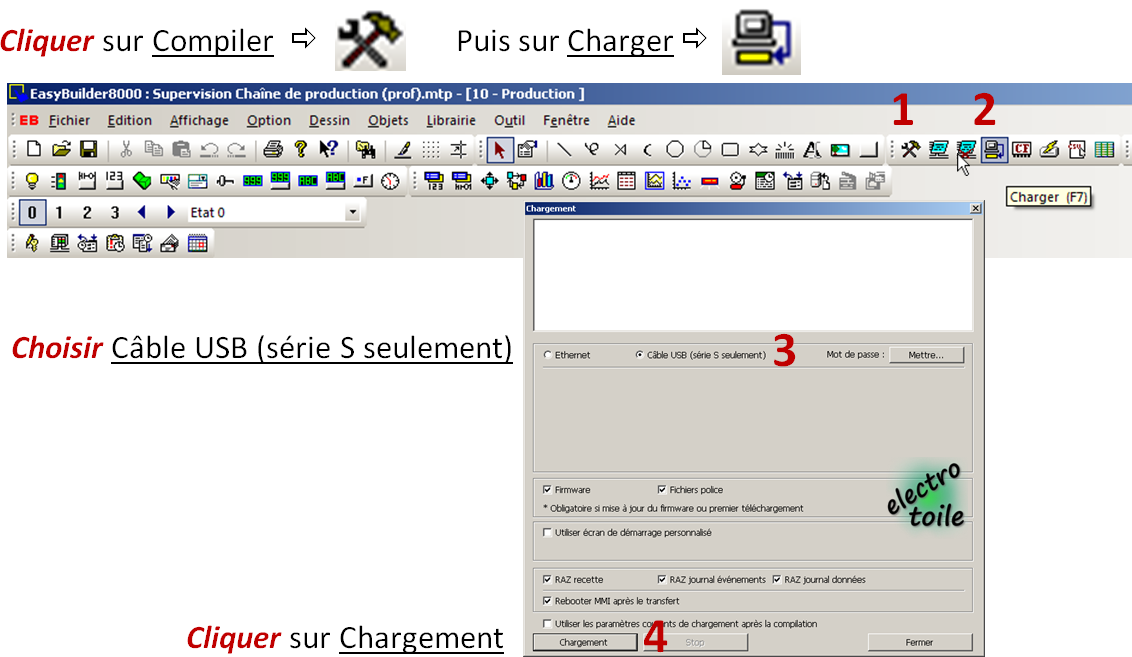

2. Transfert de programme PC vers Ecran tactile :

• Raccorder l’extrémité USB du câble (ci-dessous) à l’ordinateur et l’autre extrémité à la prise mini USB de l’écran MTP.     • Mettre sous tension l’alimentation de l’automate.



3. Raccordement de l’automate et de l’écran pour transférer un programme :

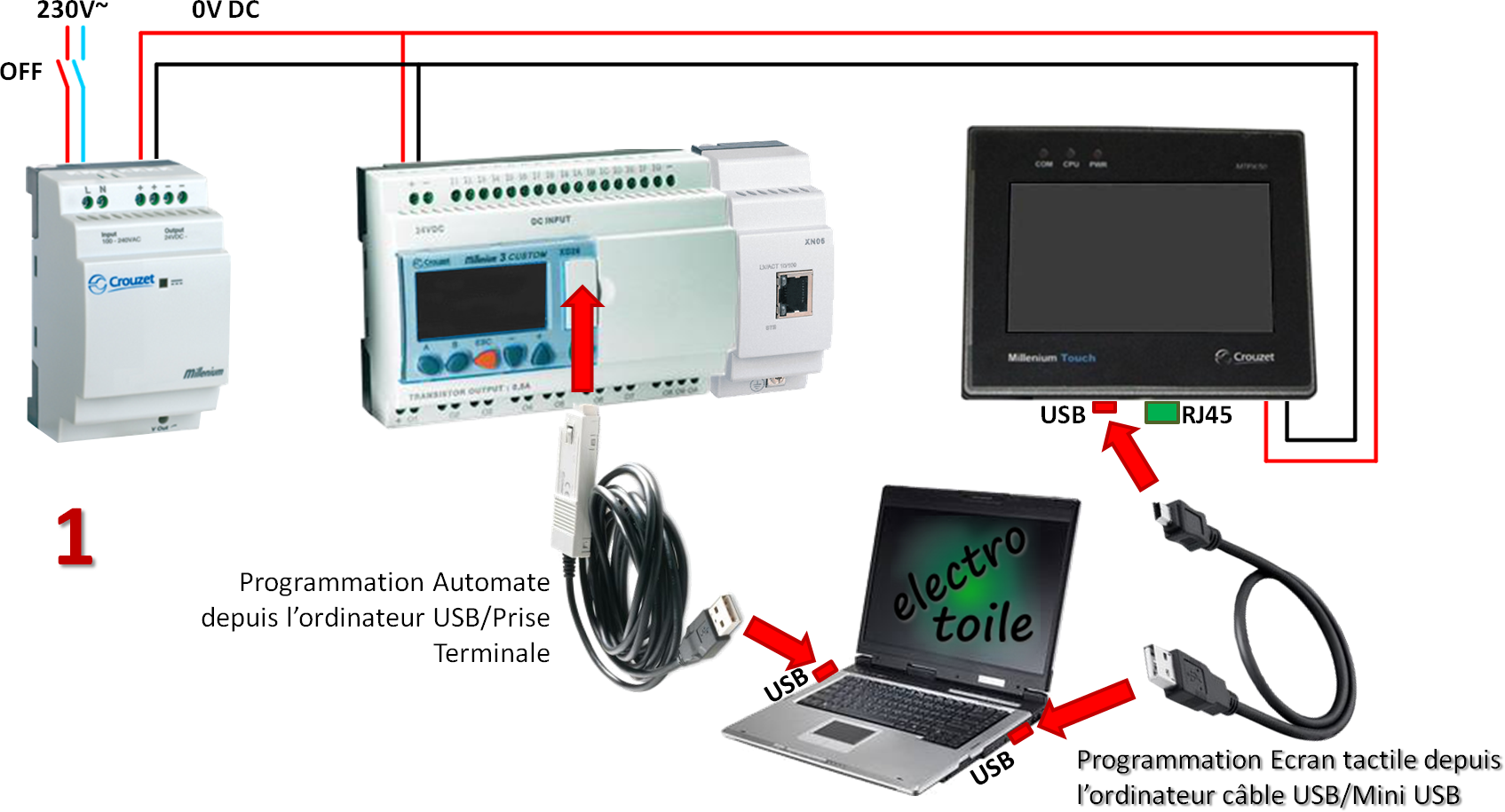

  Etape 1 :

• Mettre hors tension l’alimentation de l’automate. • Raccorder l’extrémité USB du câble à l’ordinateur et l’extrémité prise Terminale à l’automate. • Relier l’extrémité USB du câble à l’ordinateur et l’extrémité mini USB à l’écran MTP.

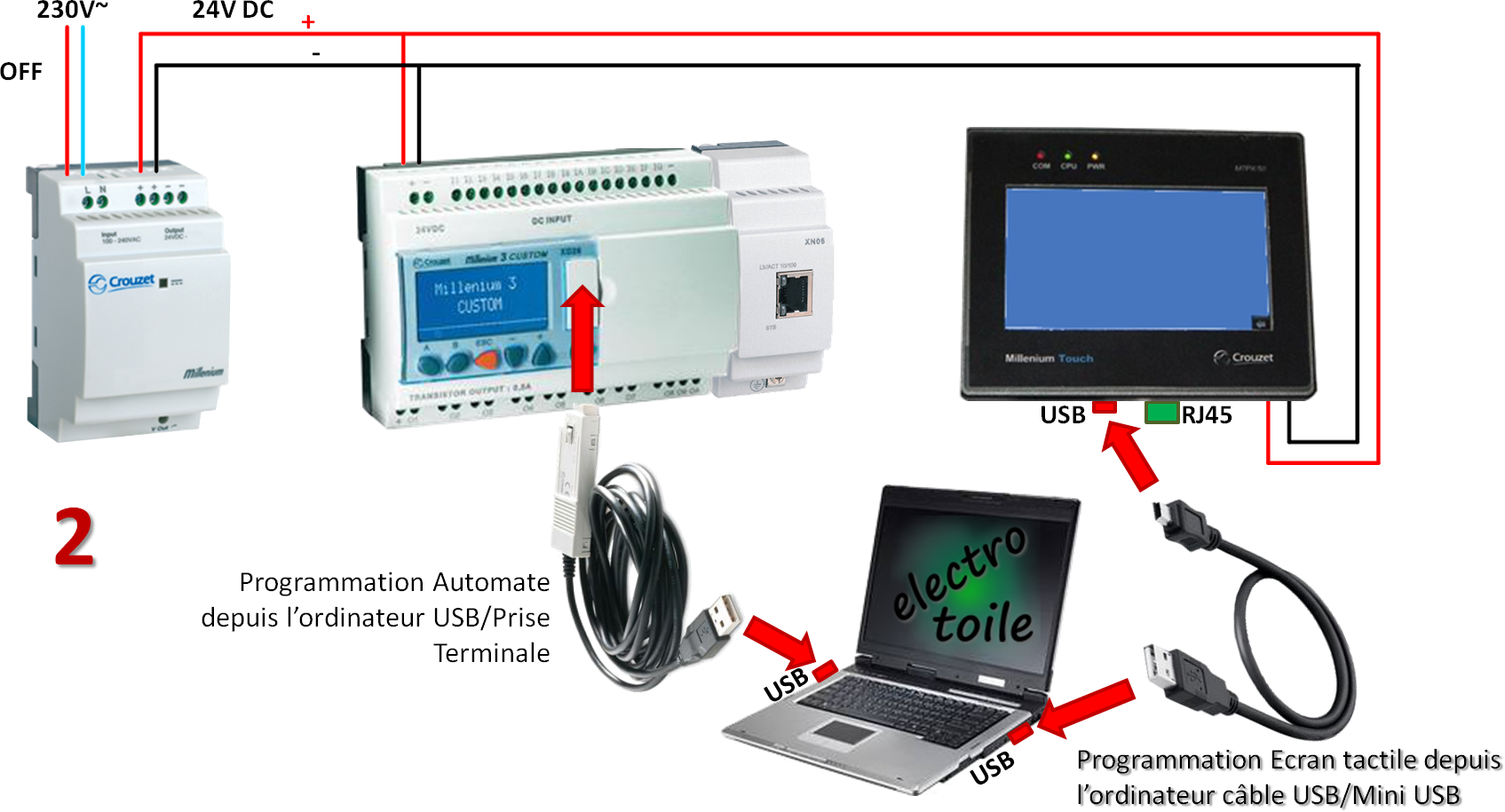

  Etape 2 :

• Mettre sous tension l’alimentation de l’automate. • Transférer les différents programmes (automate et écran MTP).



4. Communication entre l’automate et l’écran par une liaison Modbus TCP/IP :

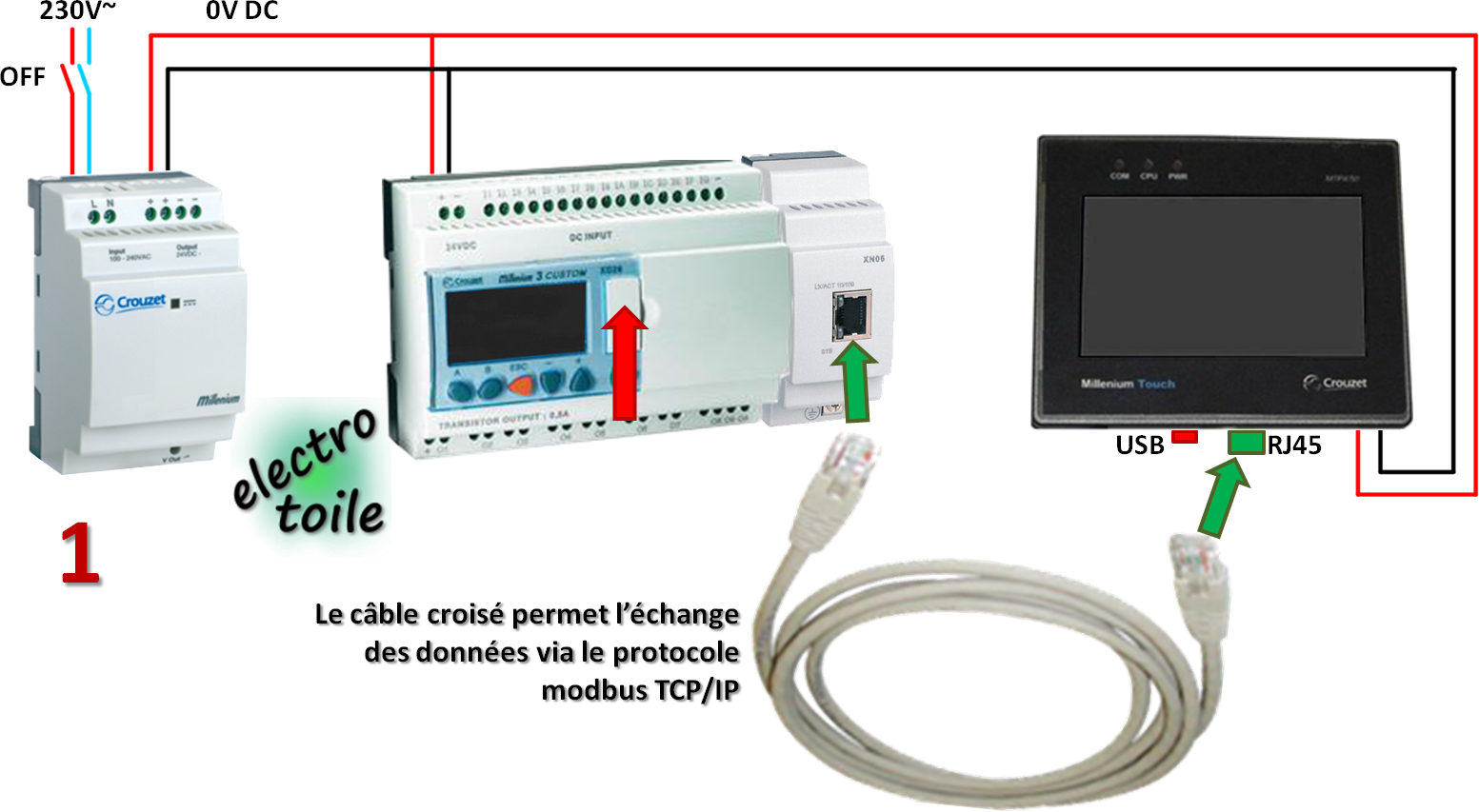

  Etape 1 :

• Mettre hors tension l’alimentation de l’automate.
• Raccorder le cordon RJ45 croisé de l'extension ethernet XN05 vers l'écran tactile MTP.

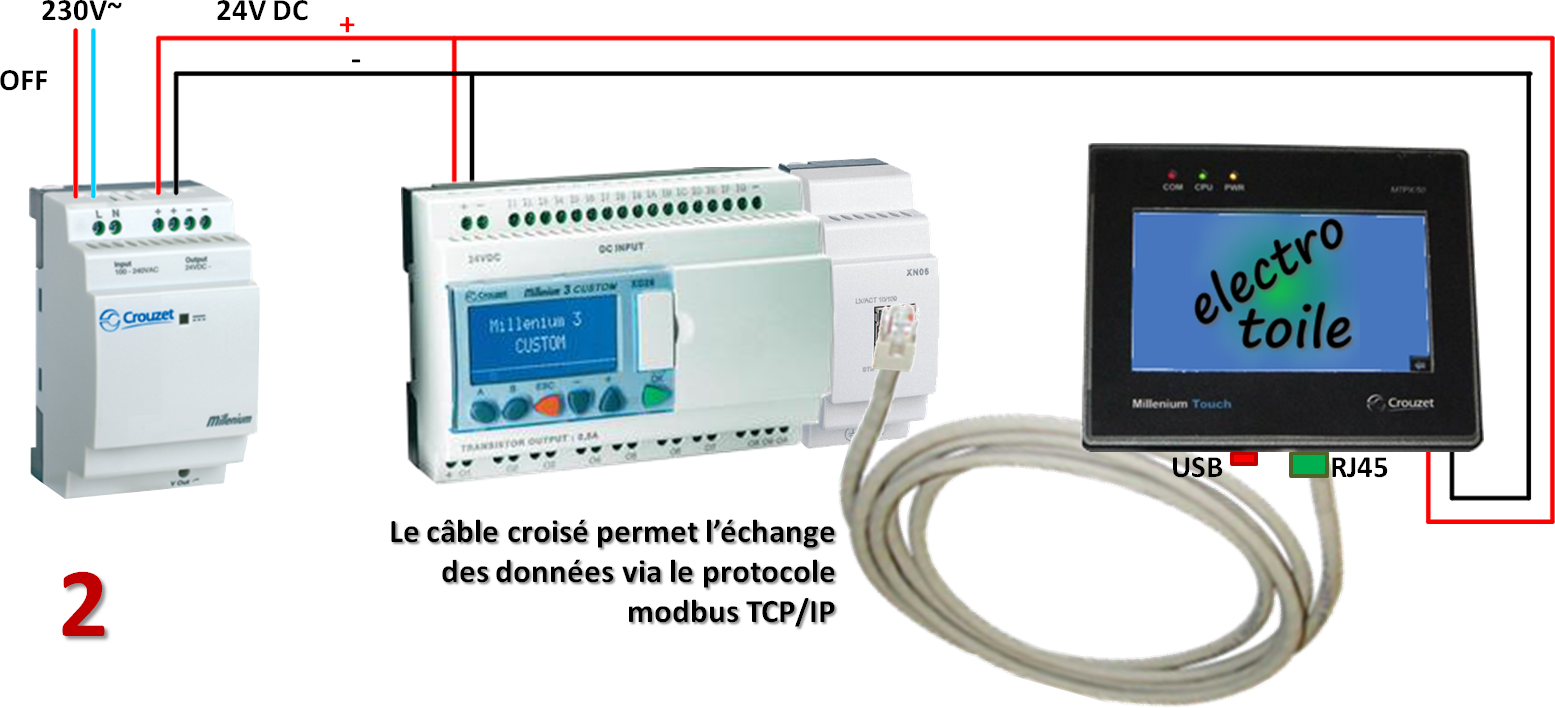

  Etape 2 :

• Mettre sous tension l’alimentation de l’automate.

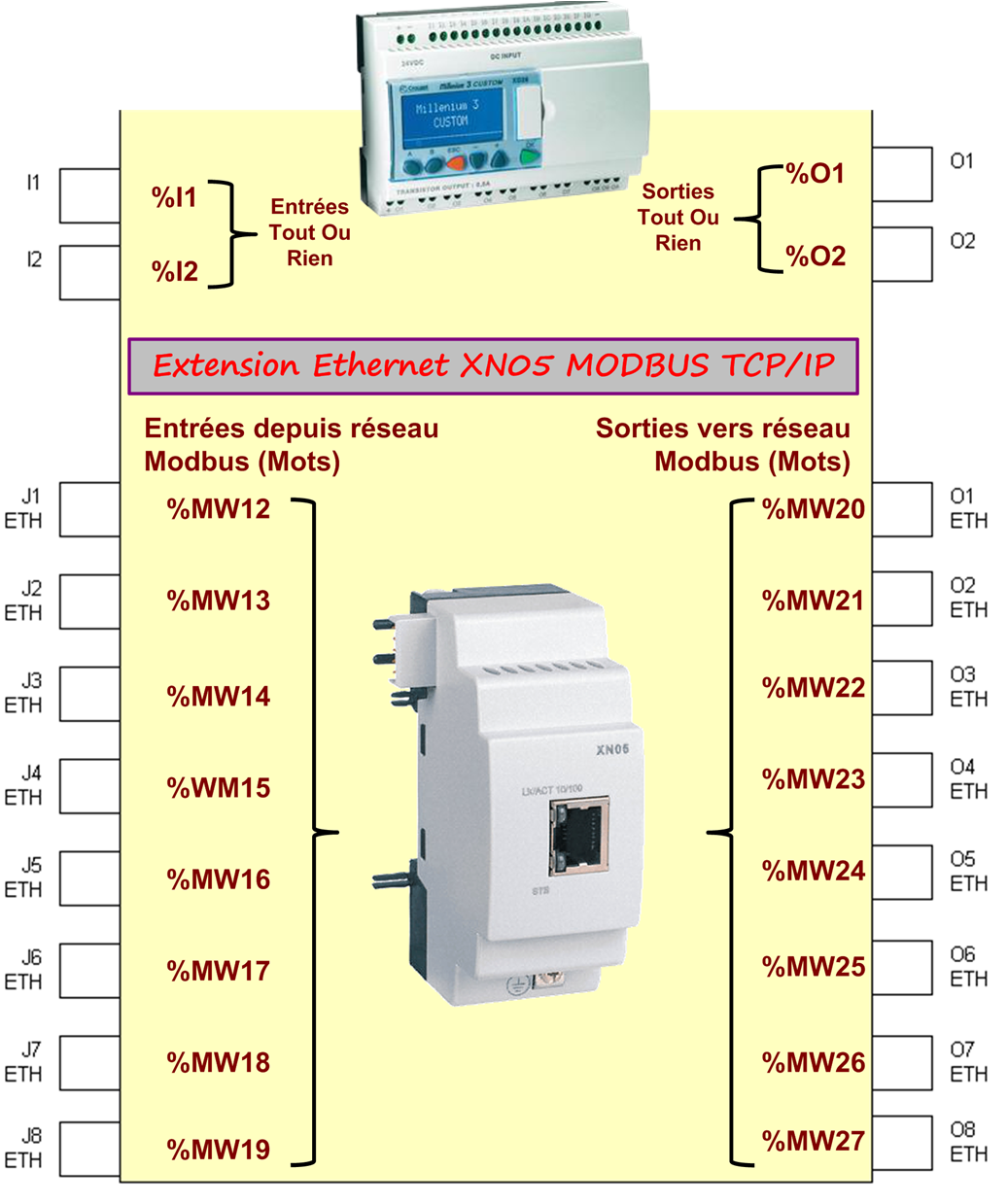

5. Adressage réseau Modbus TCP/IP sous le logiciel Crouzet Logic Software M3 :

• Les adresses utilisées pour le protocole Modbus TCP/IP sont les suivantes :

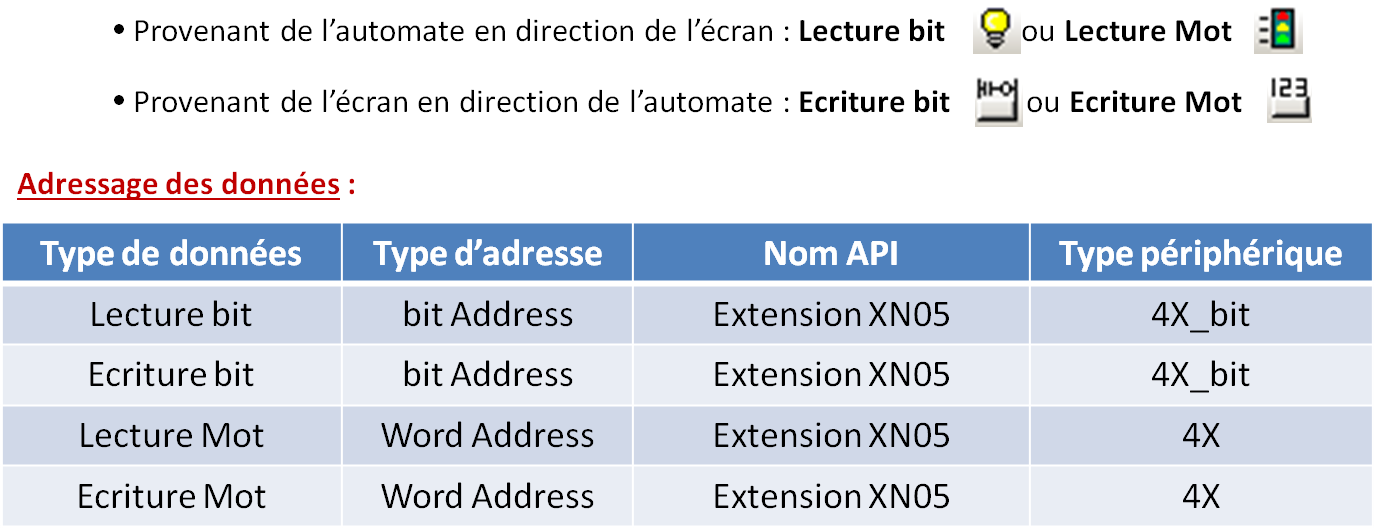

6. Adressage réseau Modbus TCP/IP sous le logiciel EasyBuilder8000 :

Il est possible d’adresser avec le logiciel EasyBuilder8000 deux types de données bit ou Mot soit :

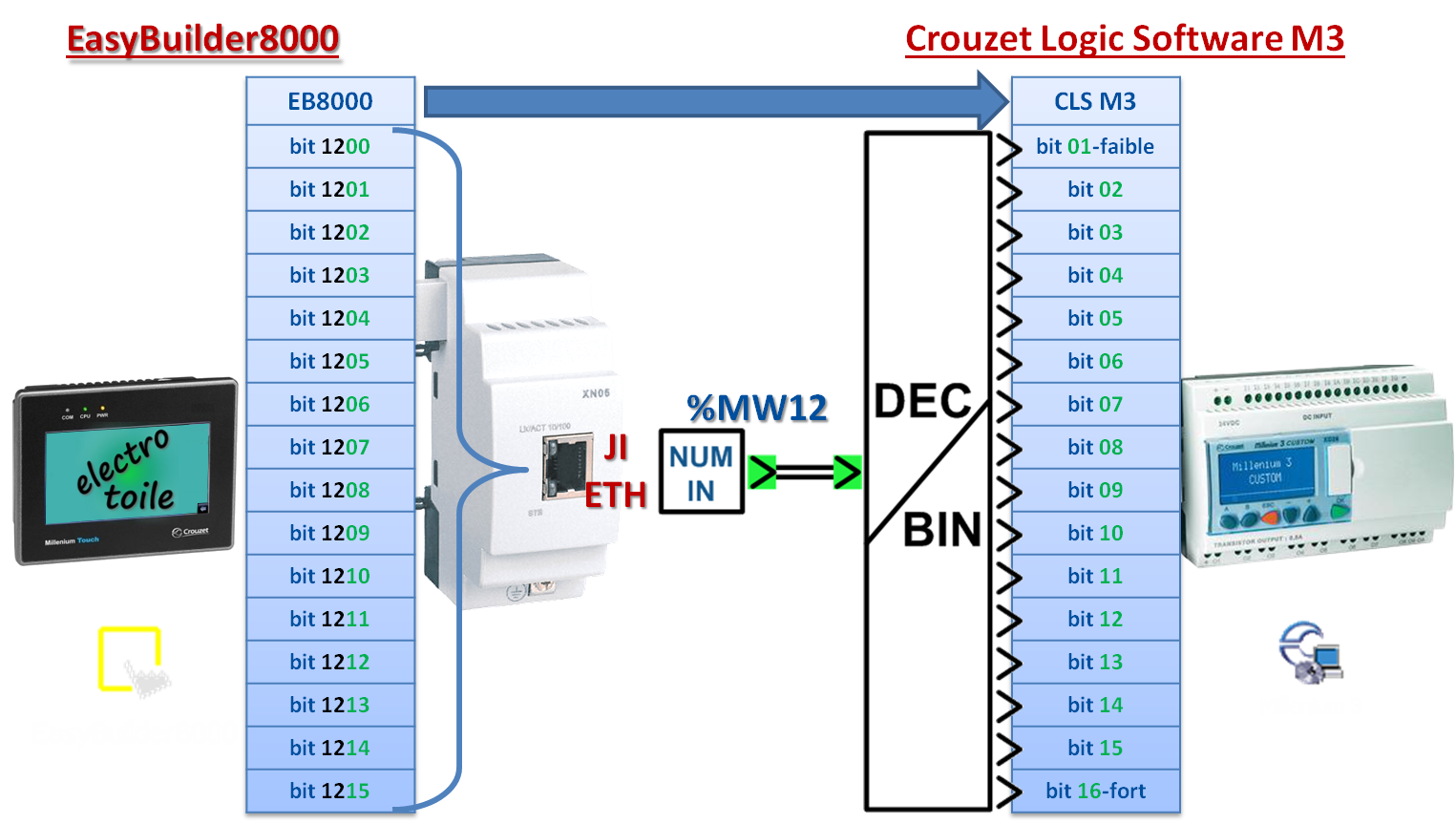

7. Ecriture d’un bit automate - Modbus TCP/IP :

Pour que l'écran MTP puisse écrire sur un bit interne de l'automate en utilisant le protocole Modbus TCP/IP on utilisera un bloc convertisseur Décimal Binaire (DEC/BIN) :

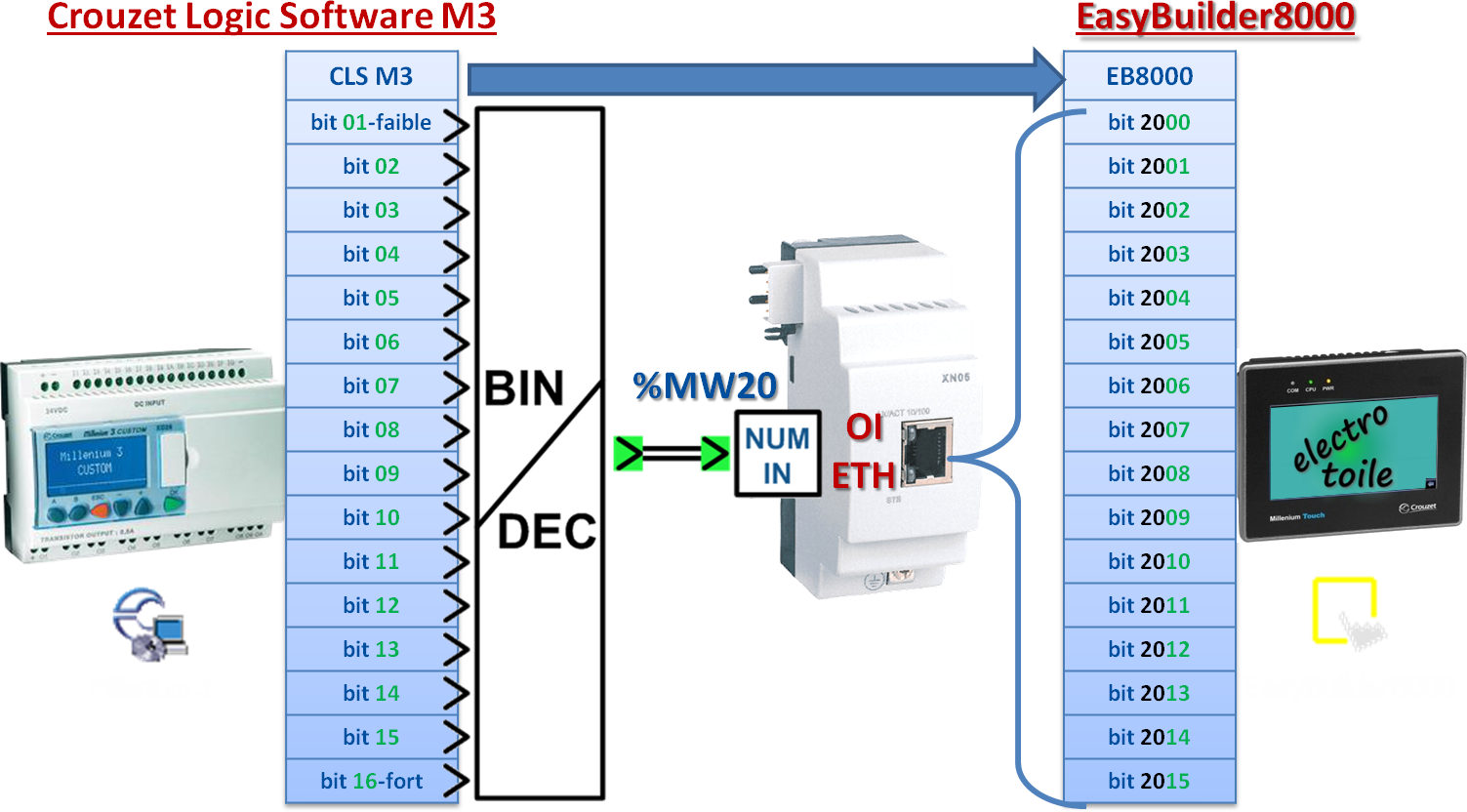

8. Lecture d’un bit automate - Modbus TCP/IP :

Pour lire un bit interne de l'automate et l'afficher sur l'écran MTP en utilisant le protocole Modbus TCP/IP on utilisera un bloc convertisseur Décimal Binaire (DEC/BIN) :

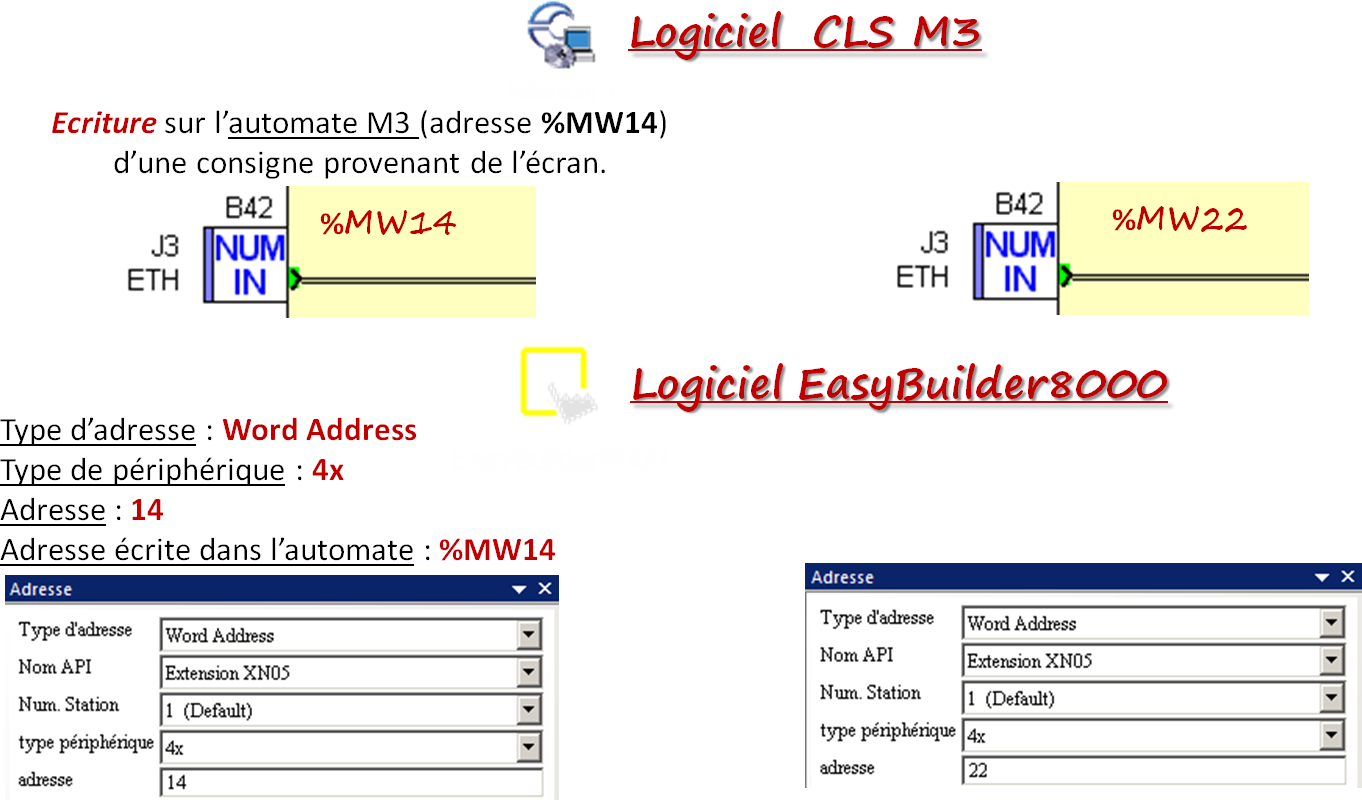

9. Modbus TCP/IP – Exemple d’adressage d’un mot :

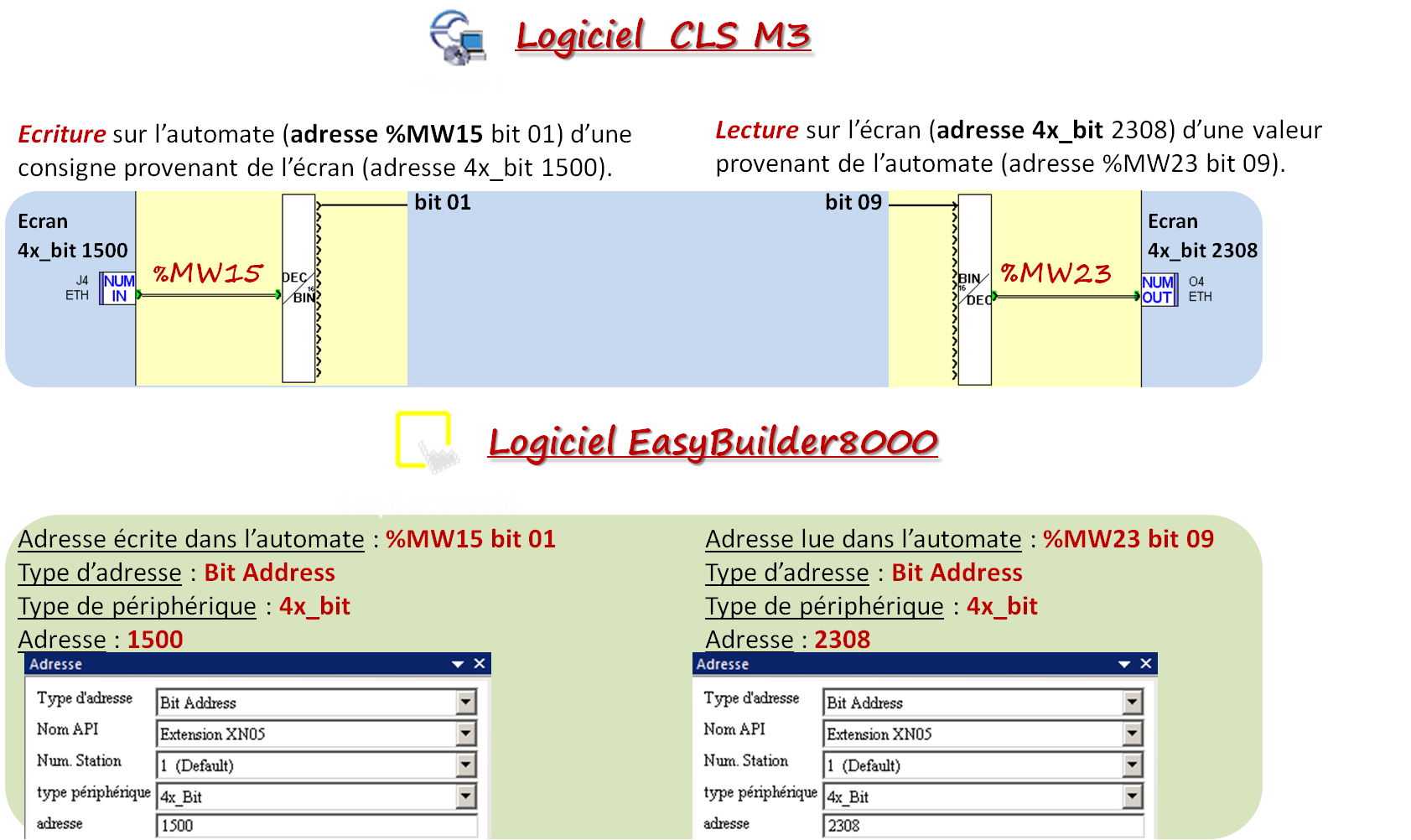

10. Modbus TCP/IP – Exemple d’adressage d’un bit :
