Production d'énergie électrique avec les panneaux photovoltaïques

la production d'énergie électrique avec le solaire et des panneaux photovoltaïques

Que ce soit pour réduire sa facture d'énergie électrique ou pour simplement revendre l'énergie produite, les panneaux photovoltaïques se démocratise de nos jours. Quelles sont les risques liés au photovoltaïque ? Quel est le matériel indispensable à une installation PV ? Découvrez les bases de la production électrique grâce à l'énergie solaire.

Sommaire :

Sécurité et habilitation

Sécurité et habilitation :

Les risques liés au photovoltaïque :

La pose d'une installation photovoltaïque peut entraîner des risques à effets immédiats tels que la chute de hauteur à l'extérieur de l'ouvrage, la chute de hauteur à l'intérieur de l'ouvrage, la chute d'objets, les risques électrique et de brûlures, les coupures, les risques liés à la manutention des panneaux.

chute d'un travailleur à l'intérieur de l'ouvrage en passant à travers une toiture

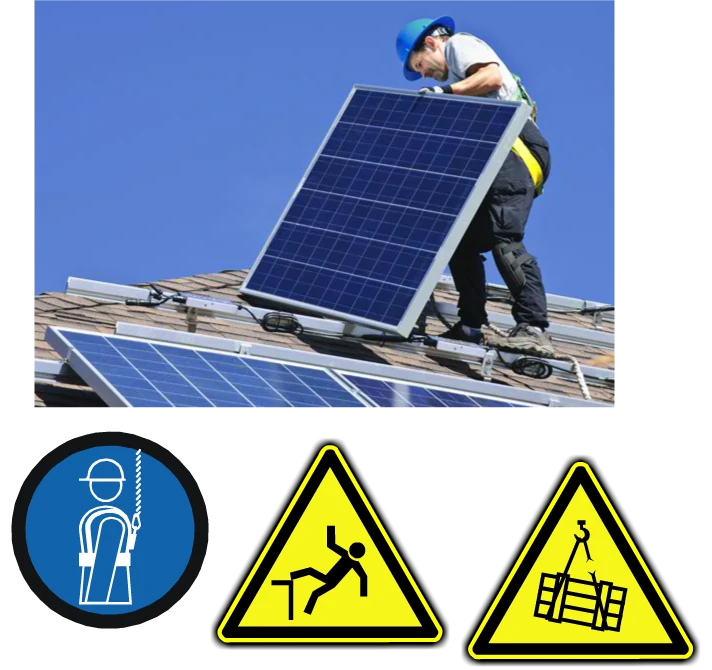

manutention en hauteur de panneau photovoltaïque


Le travail en hauteur sur toiture :

les dangers du travail en hauteur sur toiture

La réalisation d'une installation photovoltaïque nécessite principalement d'intervenir en hauteur. Un travail d'analyse des risques est donc indispensable. Il est donc important de penser le chantier dans son ensemble, d'identifier les dangers et de prévoir les solutions techniques d'intervention en sécurité.

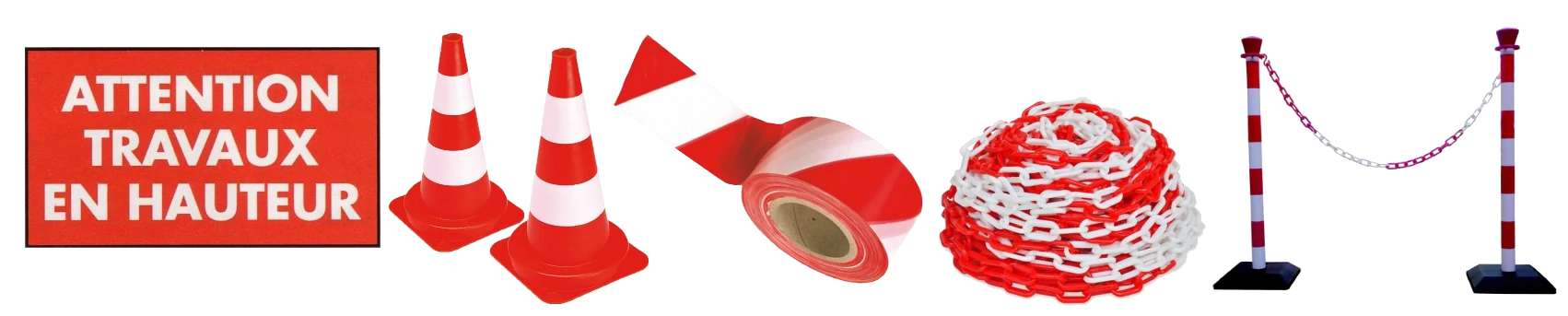

le matériel d'avertissement de travaux en hauter attention danger

Afin de sécuriser l'intervention sur toiture lors de la pose de panneaux photovoltaïques, il convient de mettre en place une protection individuelle antichute. Pour davantage de sécurité, l'intervention doit se faire en binôme et de préférence lorsque les conditions climatiques sont favorables.

Les travailleurs doivent être équipés du matériel de sécurité classique auquel il convient d'ajouter un casque pour le travail en hauteur.

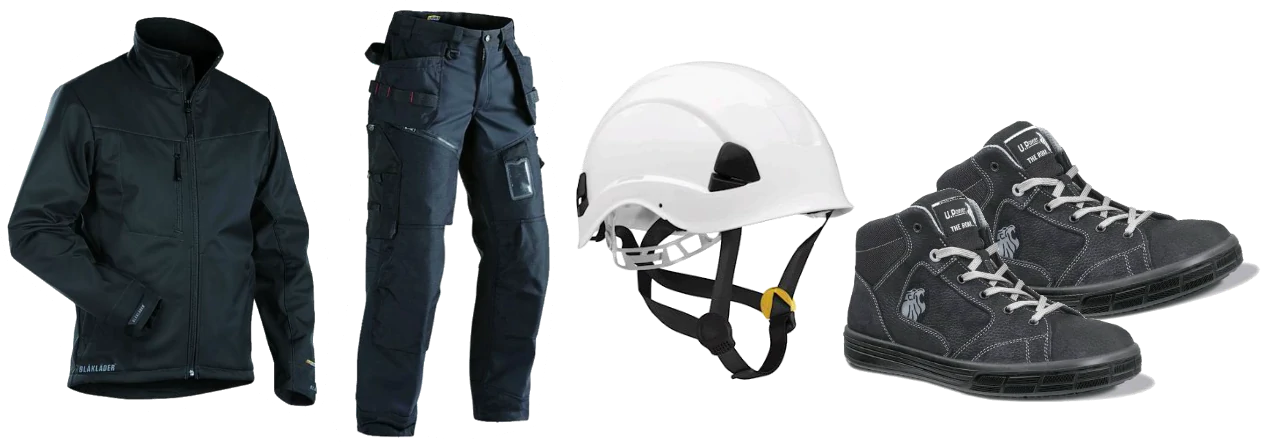

l'équipement de travail pour les interventions en hauteur
L'équipement de travail en sécurité

La réglementation (décret N°2004-924 du 1er septembre 2004) encadre les travaux temporaires en hauteur et sur toiture et préciser les équipements de travail à mettre en place.

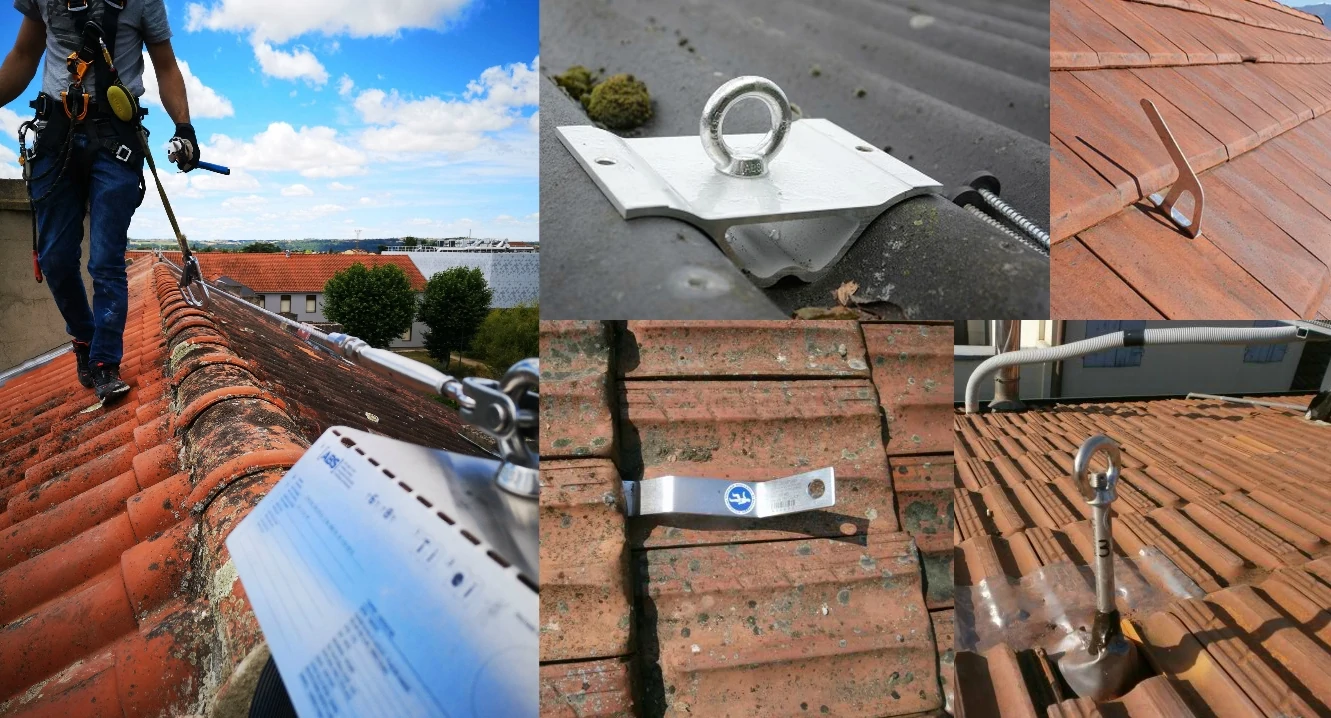

Installation d'une ligne de vie sur une toiture pour travail en hauteur et en sécurité
Ligne de vie sur toiture

Pour garantir la protection des travailleurs, il convient d'installer une corde pour le travail et une corde de sécurité pourvu d'un système antichute ainsi que deux points d'ancrage différents. Les intervenants sont équipés d'harnais antichute connectés aux deux cordes.

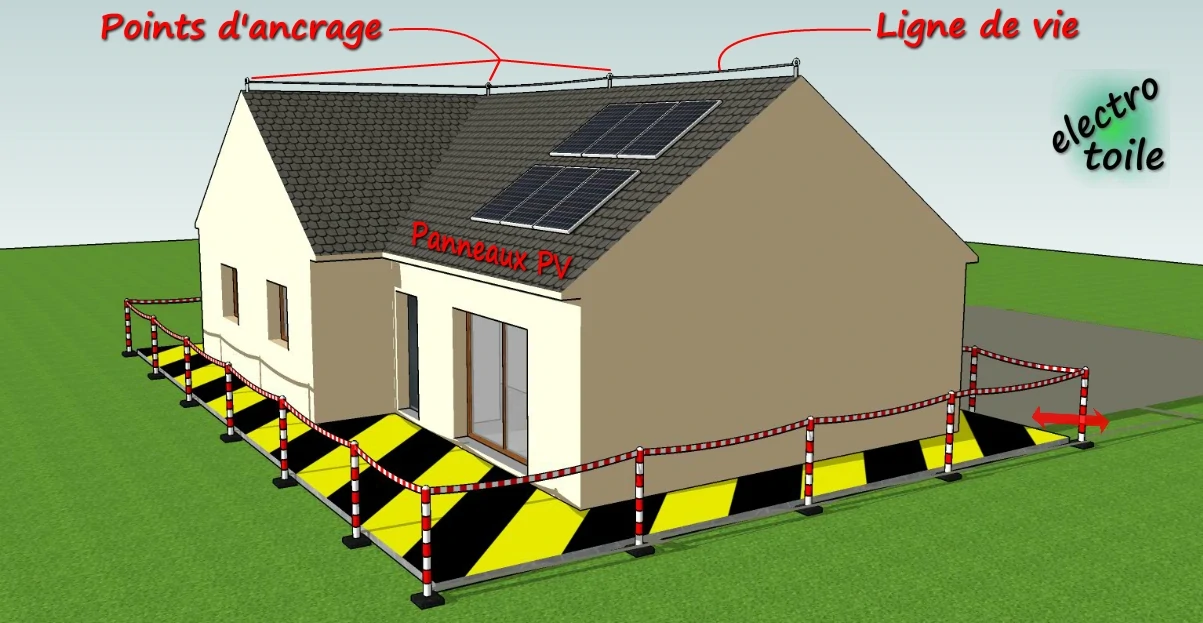

Installation d'une ligne de vie sur une toiture pour sécuriser le chantier
Ligne de vie et point d'ancrage sur toiture

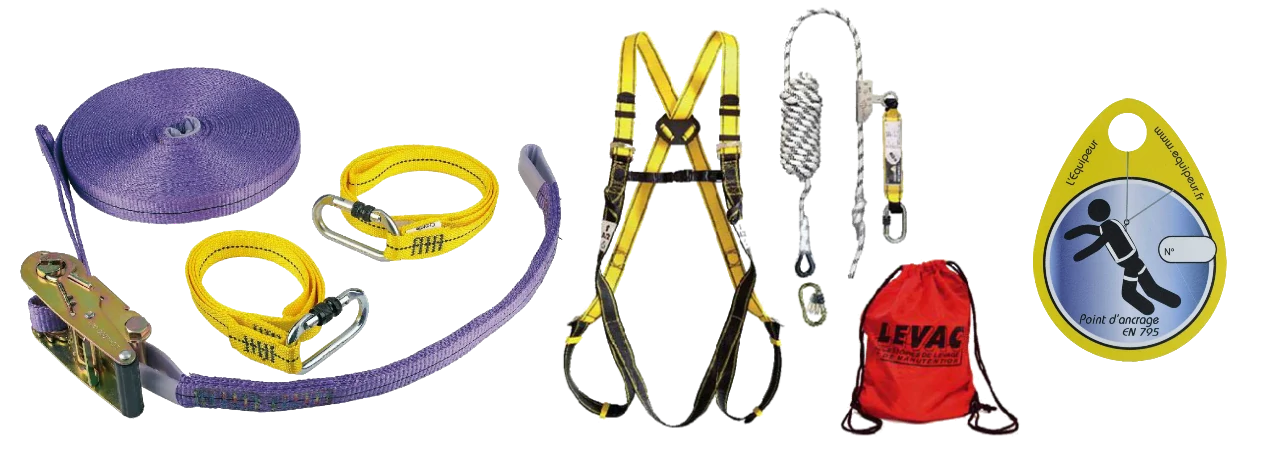

Matériel pour sécuriser les travaux en hauteur, ligne de vie et harnais de sécurité
Matériel de sécurité pour les travaux sur toiture
Sur l'illustration ci-dessus on peut observer de gauche à droite :
  • Une ligne de vie à installer entre deux points d'ancrage afin que les intervenants puissent s'y fixer dessus avec l'équipement antichute.
  • Un harnais de sécurité antichute.
  • Un panneau d'identification d'un point d'ancrage.

Lors de travaux sur toiture, il y toujours un risque de faire tomber un outils ou du matériel ce qui dangereux pour les personnes au sol. Afin de garantir la sécurité de tous, il est nécessaire de définir une zone de protection au sol tout autour du logement.

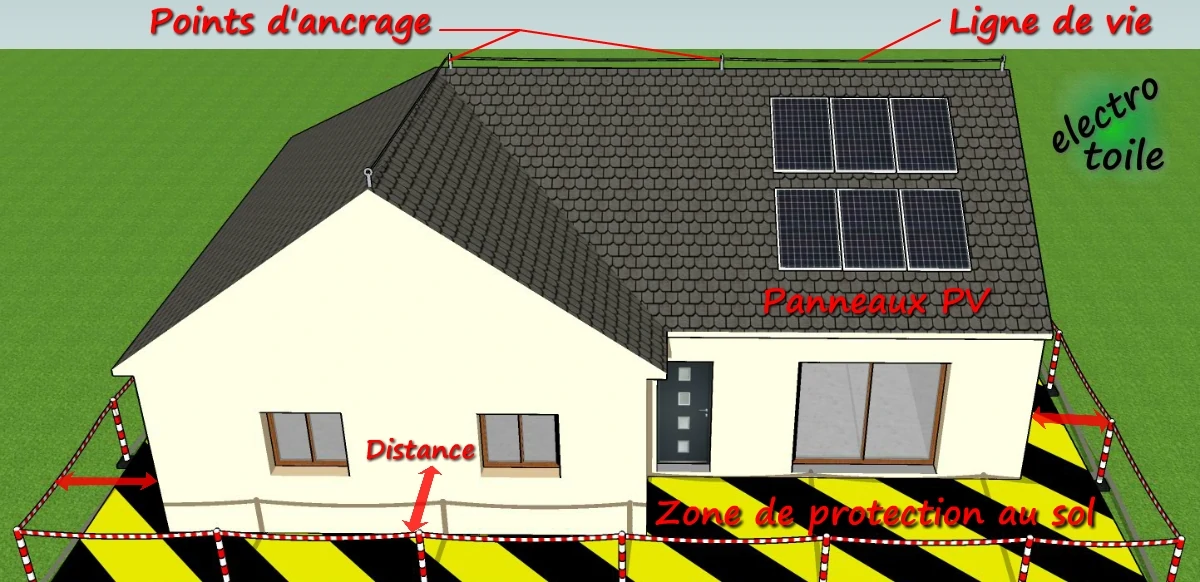

balisage d'une zone de protection au sol pour protéger le chantier
Baliser une zone de protection au sol

L'habilitation électrique photovoltaïque :

Selon la norme qui rassemble les prescriptions pour la prévention des risques d'origines électriques (NF C18-510), les interventions sur une installation photovoltaïque concernet deux titres d'habilitation.

les dangers électriques du photovoltaïque nécessitent une habiliation électrique

L'habilitation BR PV (Chargé d’intervention générale chaîne Photovoltaïque) qui autorise de :
  • Monter ou démonter un connecteur débrochable sur un conducteur en Basse Tension.
  • Manipuler ou déplacer des modules photovoltaïques.
  • Connecter, déconnecter, sectionner mécaniquement les conducteurs avec un outil spécifique, séparer et condamner une portion d’installation PV.
  • Poser un écran opaque sur panneau PV.
  • Nettoyer les modules PV.
  • Réaliser les essais, vérifier et mesurer sur une installation PV.
  • Diriger une personne habilitée BP.

L'habilitation BP (Chargé d’intervention chaîne Photovoltaïque) qui autorise de :
  • Monter ou démonter des connecteurs débrochables en Basse Tension sur panneau PV.
  • Manipuler ou déplacer des modules PV.
  • Connecter des modules PV sur une chaîne photovoltaïque avec des connecteurs débrochables (interdiction de raccorder la chaîne à une boîte de jonction).
  • Lors d'une opération de maintenance sur une chaîne PV, la personne habilité BP peut, sous l'autorité d'un chargé d'intervention photolvoltaïque BR PV, poser des écrans opaques ou nettoyer les surfaces de panneaux PV.



Le principe de la production d'énergie solaire photovoltaïque :



Le matériel nécessaire pour une installation photovoltaïque :



Schéma de câblage PV et raccordements de panneaux photovoltaïques :
