TP MELEC ☀ Découverte d'une installation photovoltaïque

Activité de découverte de la production électrique solaire avec panneau photovoltaïque

Cette activité permet de découvrir le principe de production d'électricité avec une installation solaire photovoltaïque. L'élève pourra notamment faire une analyse des risques liés à la pose des panneaux solaires (hauteur, électricité, etc.). La fin de l'activité propose l'analyse d'un projet d'extension d'une installation solaire et le dimensionnement des panneaux nécessaires pour répondre à la demande du client.

• Fiche descriptive BAC PRO MELEC
• Sujet

Fiche descriptive du chantier :

Vous êtes nouvel embauché (habilité B1V) dans une entreprise qui installe des panneaux photovoltaïque chez les particuliers. Afin de vous former sur le principe de production de l'énergie électrique solaire, votre responsable (habilité BR PV, B2V) vous demande de l'accompagner sur un chantier d'extension d'une installation solaire, placée sur le local technique d'un client. Vous pourrez ainsi vous familiariser avec le matériel, lui proposer un projet d'extension avec le schéma de raccordement de l'installation.

On vous demande de :

• Identifier les risques liés au travail en hauteur et au domaine photovoltaïque.
• Enoncer les moyens de prévention liés aux risques du travail en hauteur.
• Identifier l'habilitation lié au domaine photovoltaïque.
• Prendre des côtes sur une installation existante.
• Identifier le matériel présent dans une installation photovoltaïque.
• Connaître la fonction du matériel installé.
• Déterminer le nombre maximal de panneau utilisable sur l'installation existante.
• Proposer le schéma de raccordement d'une installation.

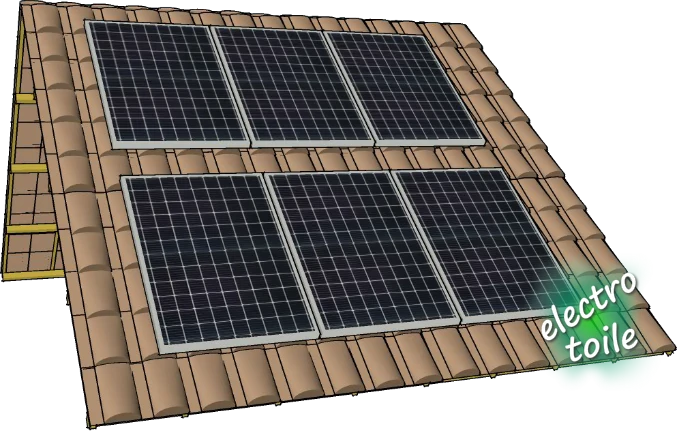

travaux pratiques découverte de la production électrique solaire

Les classes de première ou de terminale BAC PRO MELEC sont concernées par ce chantier.

Problématique professionnelle :

Quels sont les risques liés à la production d'énergie électrique photovoltaïque ?
Quel est le matériel composant une installation photovoltaïque (PV) ?
Quelle est la fonction de l'appareillage dans une installation PV ?
Comment déterminer le nombre maximal de panneaux PV pour un onduleur ?
Comment relier les appareils d'une installation photovoltaïque ?

Fiches pédagogiques :

L'activité de préparation dure 3h, elle est réalisée en autonomie avec un kit de panneau solaire et poste informatique ou un smartphone pour la recherche.
Elle nécessite d'utiliser une connexion internet pour s'informer et pour consulter les ressources mises à disposition.

Document Cerise Pro prêt à importer

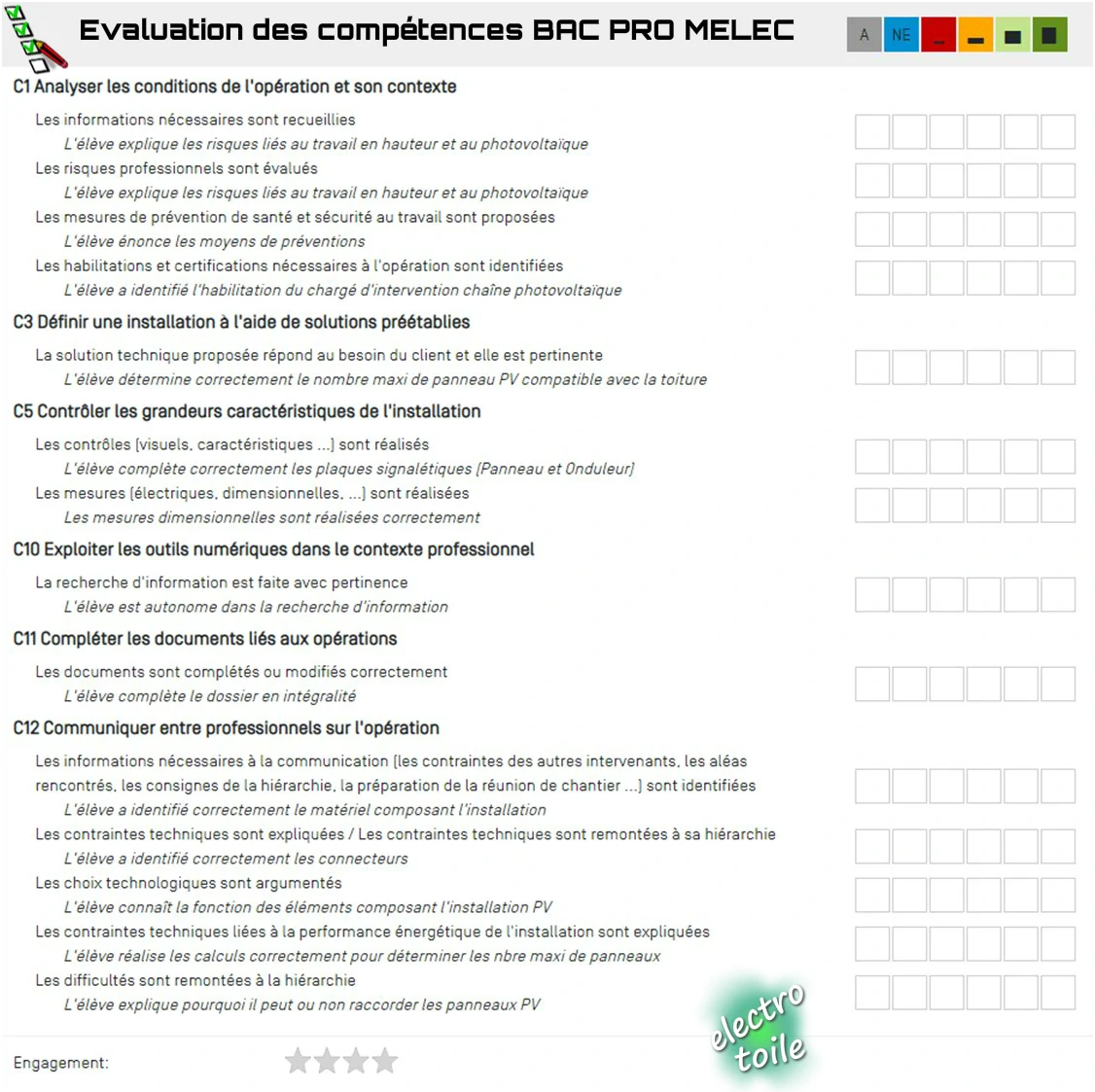

fiche d'évaluation des compétences sur CPRO

Document ressource :

L'article sur l'énergie solaire permet d'accompagner les élèves dans la recherche d'information sur l'analyse des risques sur l'installation de panneau solaire sur toiture.

Sujet du TP :

Le sujet de l'activité découverte de la production d'électricité avec une installation photovoltaique comporte 12 pages, il est consultable en version PDF ci-dessous.
