Exploiter la puissance du soleil n'a jamais été aussi accessible aux propriétaires désireux de réduire leur empreinte carbone et de réduire la facture d'électricité. Grâce aux progrès de la technologie solaire, l'installation de panneaux solaires est à la portée de tous les bricoleurs. Découvrez dans ce guide la pose DIY du kit de panneaux solaires sur toiture de Sunethic équipé de panneaux photovoltaïques Voltec Solar fabriqués en France dans la région Alsace.
L'énergie solaire consiste à transformer la lumière du soleil en électricité. C'est une ressource propre et inépuisable qui permet de réduire la dépendance aux combustibles fossiles et de diminuer les émissions de gaz à effet de serre.

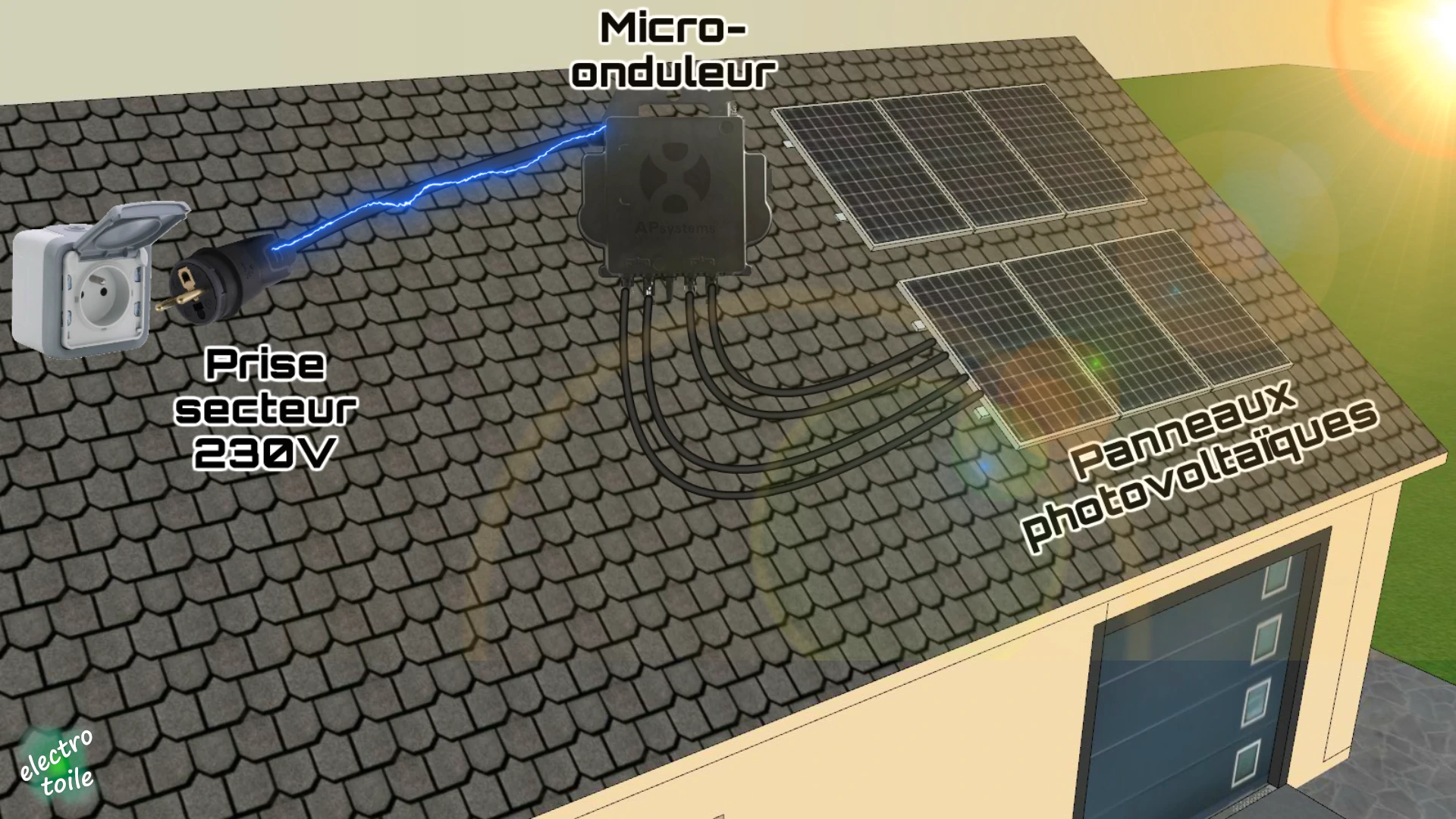

Cette énergie est produite en courant continu en sortie les panneaux photovoltaïques (non compatible avec l'installation électrique de la maison). L'énergie est donc convertit en courant alternatif par le micro-onduleur (installé au dos des panneaux). Le courant alternatif est compatible avec le réseau électrique domestique.

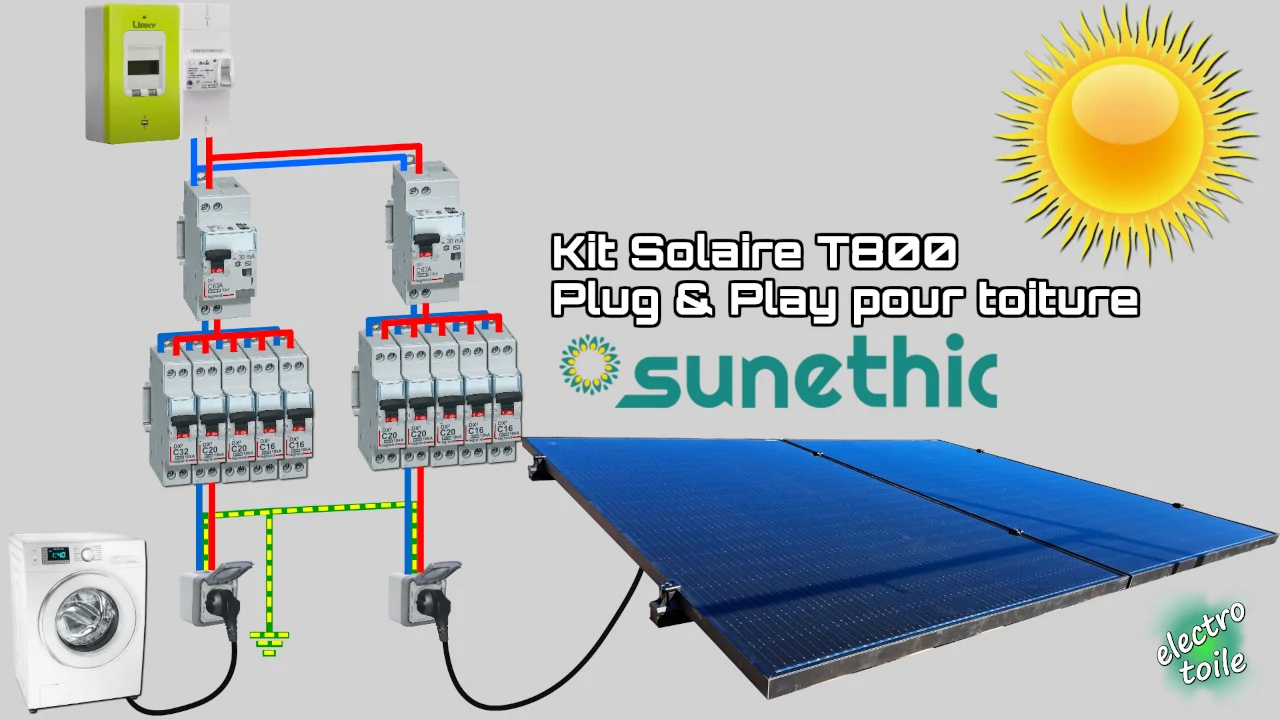

Le micro-onduleur connecté à une prise de courant permet de renvoyer l'électricité produite par les panneaux solaires dans l'installation électrique pour compenser tout ou partie de l'énergie électrique consommée dans le logement (autoconsommation sans injection).
En installant des panneaux photovoltaïques sur le toit comme ceux proposés dans le kit solaire Sunethic pour toiture, vous exploitez une boucle d'énergie durable qui permet de réduire votre facture d'électricité et d'augmenter la valeur de votre propriété.

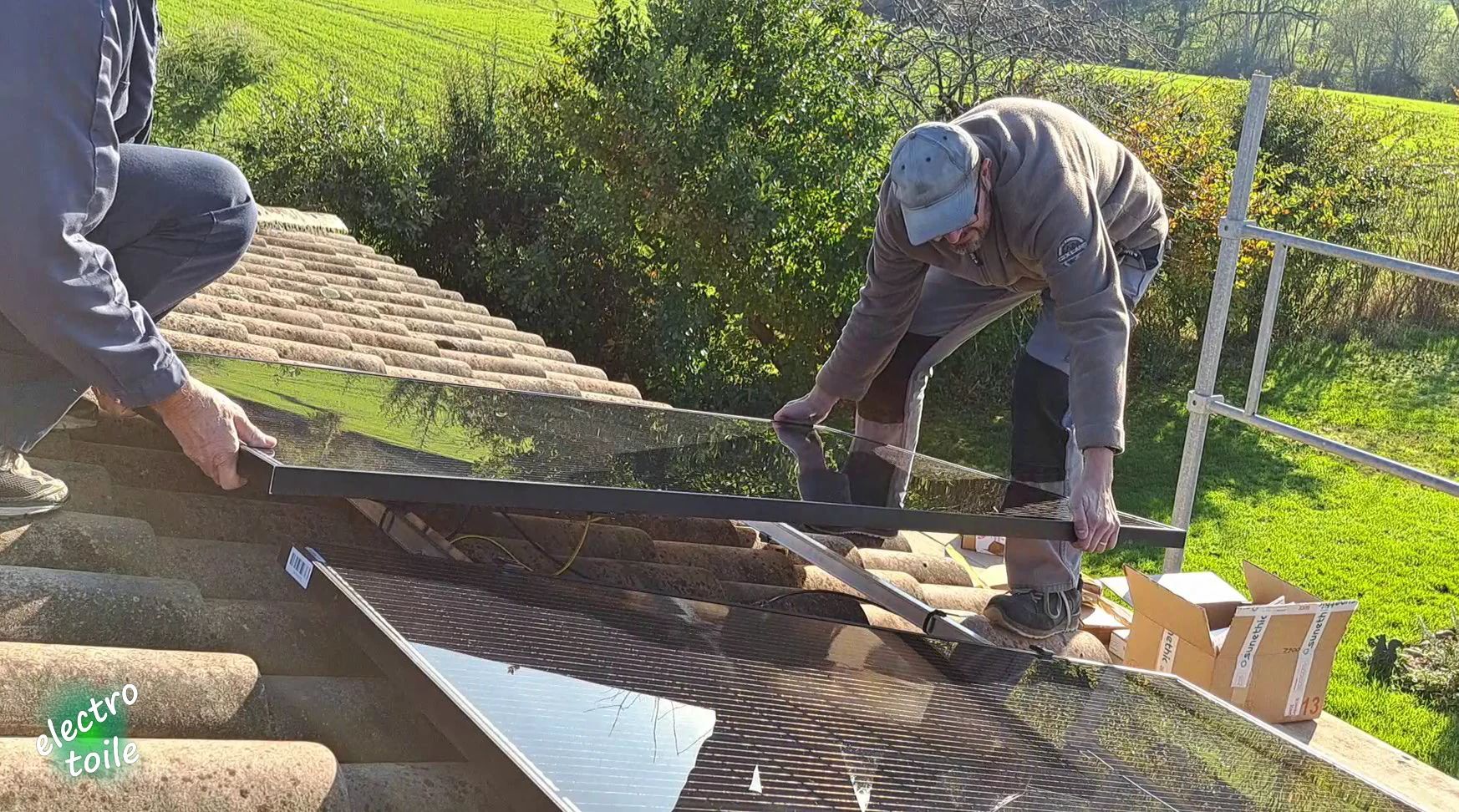

Installer soi-même des panneaux solaires sur une toiture est possible, mais cela nécessite certaines compétences techniques, une connaissance du processus, quelques démarches administratives en amont et surtout ne pas avoir le vertige pour grimper sur le toit.
Voici quelques étapes générales à considérer si vous envisagez de faire l'installation vous-même :
Cette simple question regroupe en réalité deux questionnements à avoir, le premier : pourquoi choisir Sunethic et non une autre marque ? et pourquoi installer un kit solaire sur sa toiture ?
De plus, une marjorité du matériel équipant les solutions Sunethic est fabriqué en France ou en Europe, mis à part le micro-onduleur APSystems qui est chinois. De ce fait, si vous avez envie de soutenir l'économie française tout en faisant du bien à la planète, foncez les yeux fermés sur la solution solaire de Sunethic.
Voici différentes situations qui font que vous devriez opter pour une installation de panneaux solaires sur votre toiture :
Si ces critères correspondent à votre situation, vous devriez songer à installer un kit solaire sur la toiture de votre maison.

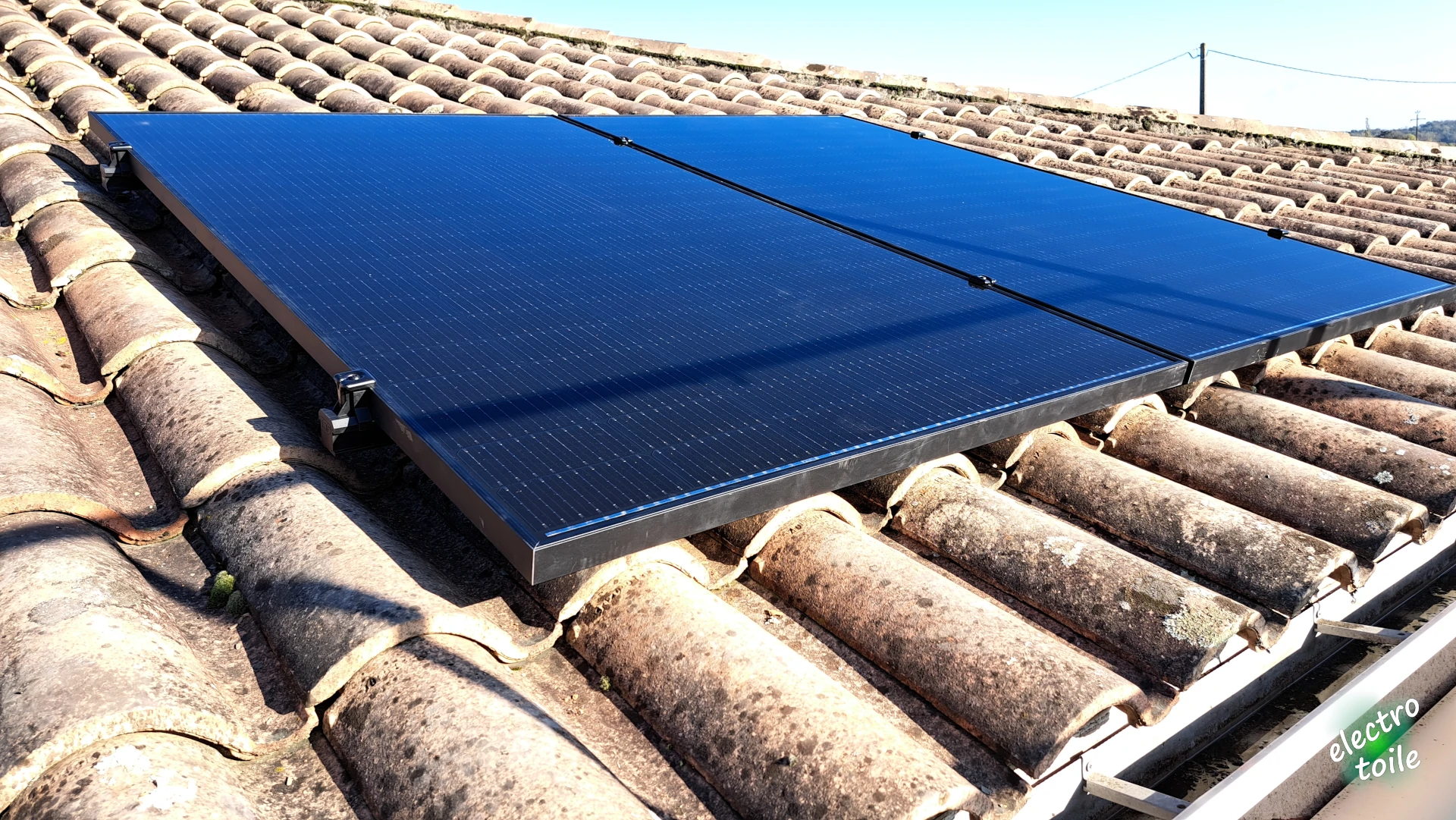

Avant d'acheter un kit solaire toiture Sunethic, intéressez-vous à votre toiture. Il faut tenir compte de sa taille, de son inclinaison, de son orientation et de l'ombrage du toit (haut bâtiment voisin, cheminée, antenne, etc.). Dans l'hémisphère nord, les toits orientés vers le sud et légèrement inclinés sont idéaux pour la pose de panneau solaire.
Vous devez également vérifier si des règlements municipaux sont nécessaires pour l'installation de panneaux solaires sur des propriétés résidentielles.
Attention, si votre maison se situe dans un site patrimonial remarquable ou en abords de monuments historiques, la pose de panneaux solaire sera soumise à une autorisation préalable nécessitant l’accord (avis "conforme") de l'architecte des Bâtiments de France. L’autorisation nécessaire relèvera dans la grande majorité des cas du code de l’urbanisme (permis ou déclaration préalable) -> voir les informations du site gouvernemental.

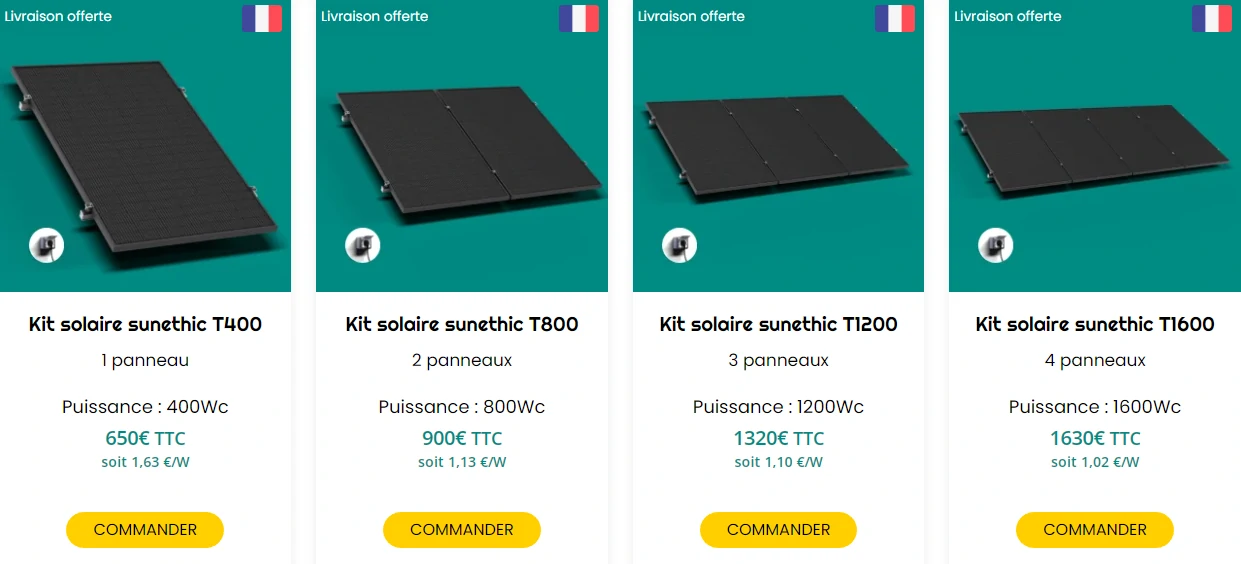

Commencez par définir le nombre de panneaux que vous souhaitez installer sur votre toiture. Pour rester dans une solution plug and play, c'est-à-dire des panneaux solaire à brancher sur prise secteur (c'est plutôt le micro-onduleur qui se branche à une prise de courant), il faudra vous limiter à 4 panneaux photovoltaïques.

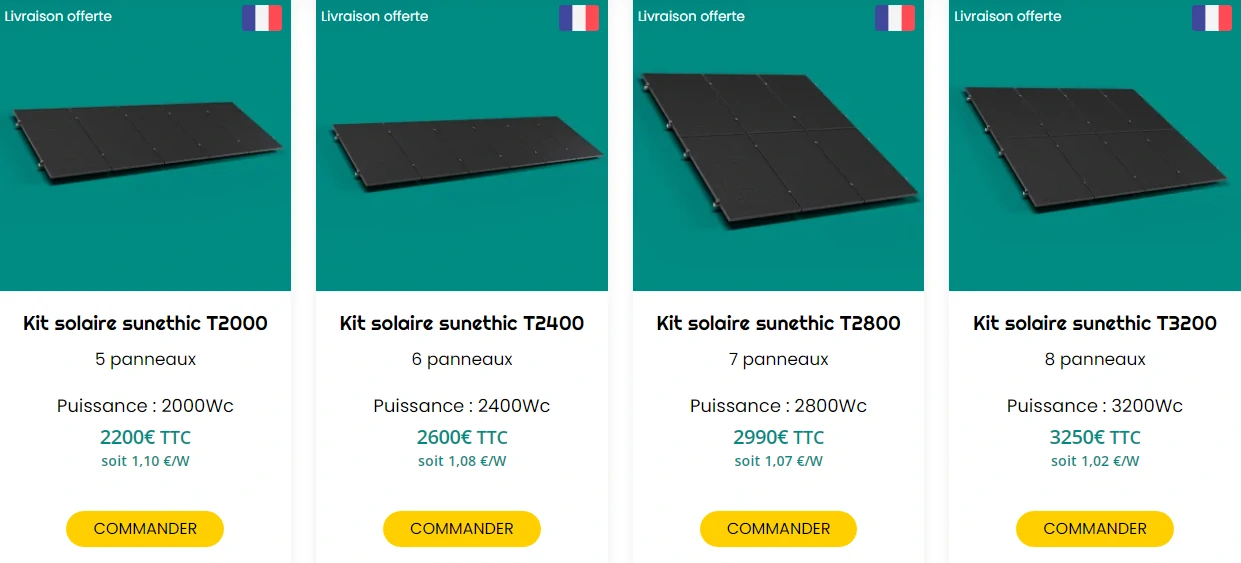

Si le plug & play ne vous convient pas et que vous préférez raccorder vos panneaux à un tableau électrique, vous pourrez augmenter le nombre de panneaux et envisager la pose sur le toit de 16 panneaux solaires.
Plus le nombre de panneaux photovoltaïques est élevé moins le prix de revient par Watt sera important, on passe de 1,63€/W pour la version T400 un seul panneau solaire (390Wc), à 0,91€/W pour la version T6400 (4600Wc) équipées de 16 panneaux phovotoltaïques Voltec Solar.

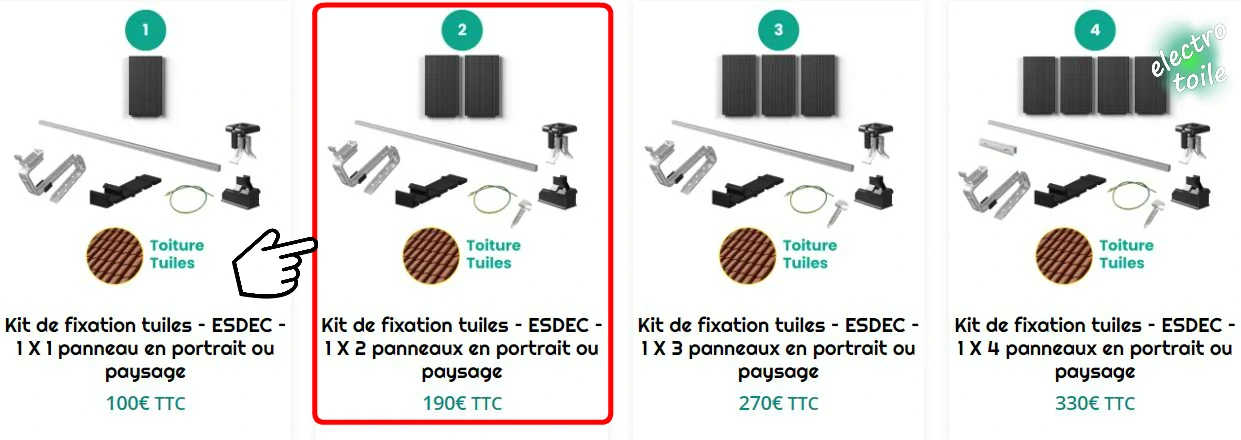

Lorsque le nombre de panneaux solaires est définit, vous pourrez passer au choix du type de fixation adapté à votre couverture de toit. Vous aurez alors 4 options possibles : couverture en tuiles, toit bac acier, toit en fibrociment/PST et toiture en ardoise.

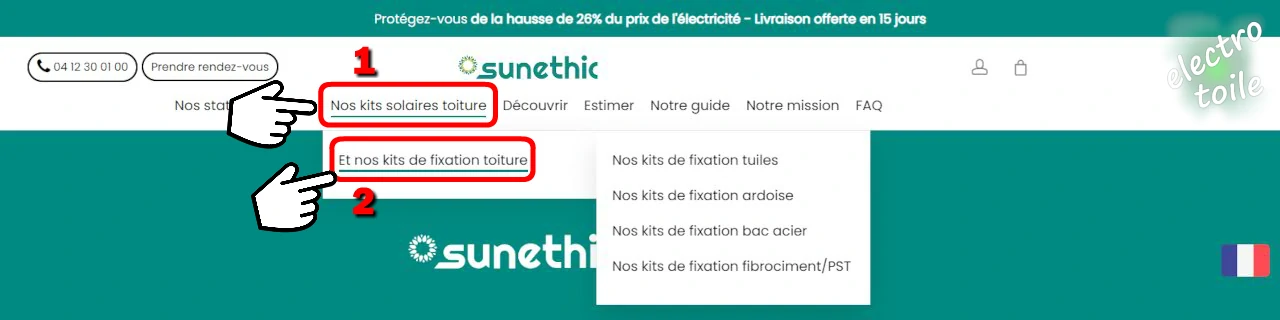

Tout d'abords, sur le site Sunethic dans la barre de menu, vous aurez la possibilité de choisir la version du kit solaire toiture (choix du nombre de panneaux à poser sur la toiture) puis en dessous vous pourrez définir le type de fixation pour les panneaux solaires en fonction du type de couverture du toit (Et nos kits fixation toiture).
Je vais développé le contenu du kit solaire pour toiture T800 pour une installation sur un toit équipé de tuiles mécaniques DC12. J'ai donc opté pour le Kit de fixation tuiles – ESDEC – 1 X 2 panneaux en portrait ou paysage.

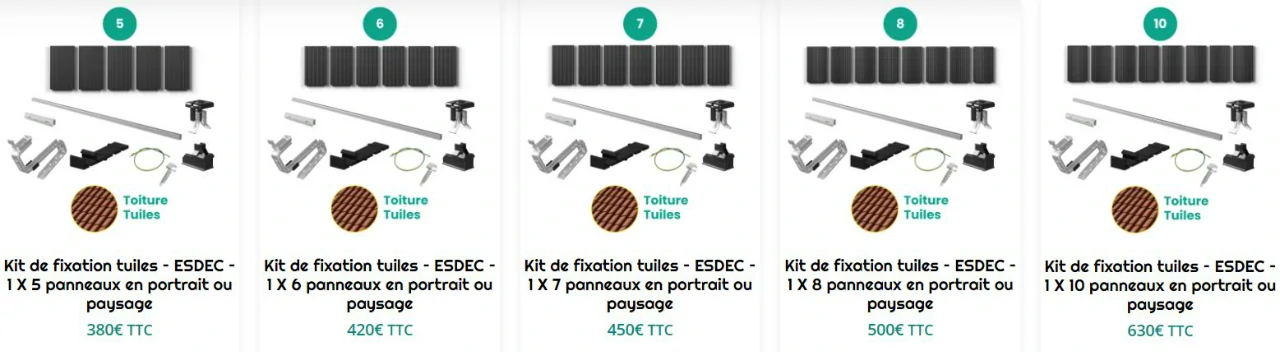

Si le nombre de panneaux solaires posés sur le toit est plus élevé, vous pouvez opter pour des kit de fixation tuiles plus complet allant jusqu'à 10 panneaux en portrait ou paysage. Vous pourrez ainsi faire plusieurs rangés de panneaux solaires installées sur votre toiture.
Lorsque le kit solaire arrive au dépot, le transporteur vous contacte afin de convenir avec vous du jour de livraison du kit solaire (prévoir la journée entière de disponibilite).

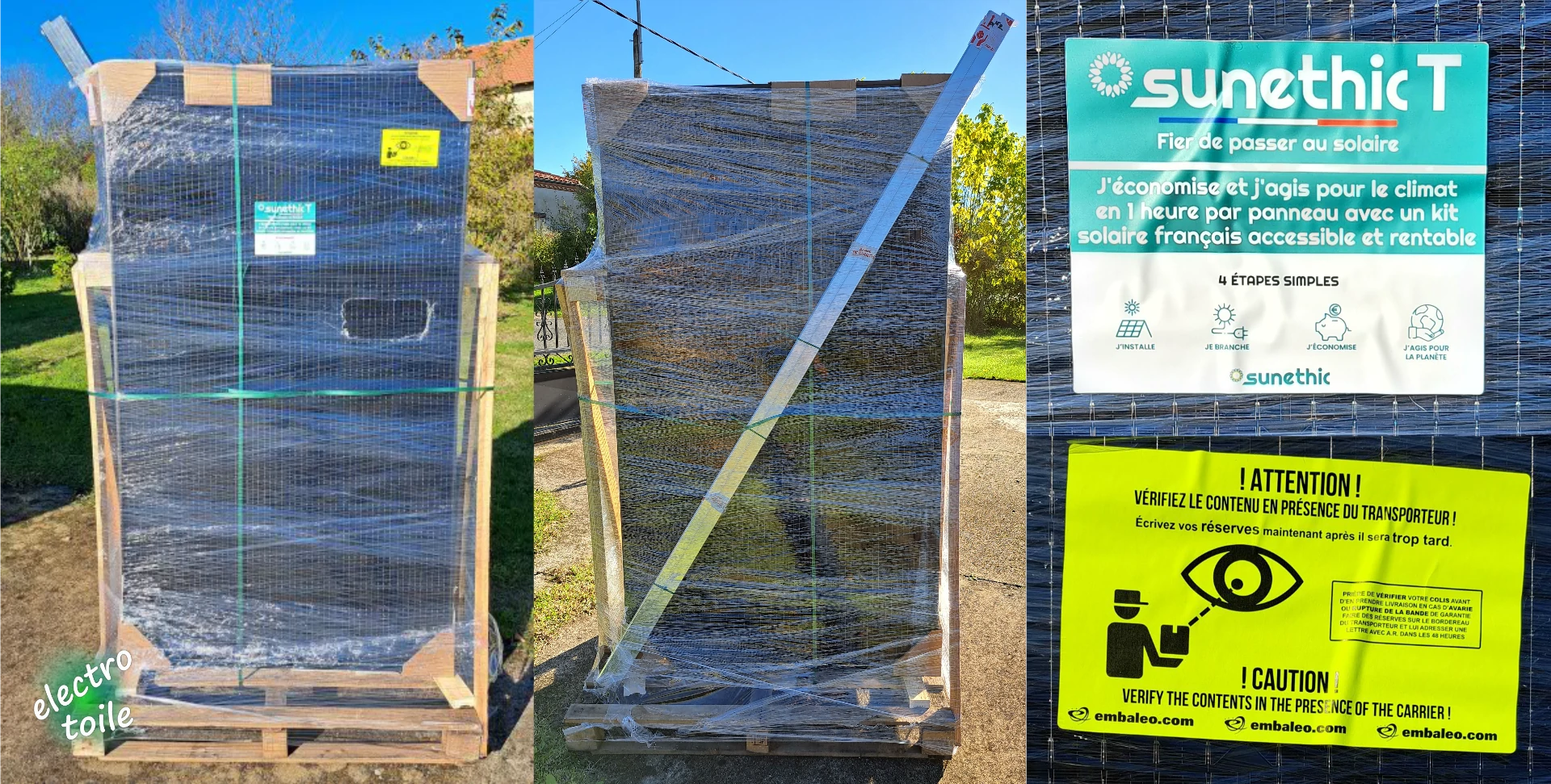

Le kit solaire T800 Sunethic est livré par le transporteur Kuehne + Nagel sur palette dossier (l'ensemble pèse 102 kg) dans les 15 jours après la commande.
On peut voir sur la photo ci-dessus les deux panneaux photovoltaïques posés à la verticales ainsi que le rail métallique placé en diagonale. Fixé entre les panneaux, on trouve deux cartons contenant les accessoires de fixation sur toiture ainsi que les câbles DC et AC (prise secteur), le micro-onduleur APS et la box de suivi de production.
Pour votre installation solaire sur le toit, vous aurez évidemment besoin des panneaux photovotaïques mais en plus il vous faudra : un kit de fixation pour toiture, de câbles DC pour relier les panneaux au micro-onduleur et d'un câble AC pour relier le micro-onduleur à une prise de courant (kit solaire plug and play).
En complément, pour suivre la production à distance via téléphone portable, vous aurez besoin d'une box communicante en Zigbee (incluse avec le kit solaire). En effet, le micro-onduleur communique par ondes radios Zigbee.
Tout ce matériel sera donc inclus dans la solution pour toiture Sunethic, mais il vous déterminer votre besoin en puissance, afin de compenser tout ou partie de votre consommation d'électricité et définir le type de kit de fixation en fonction du type de couverture.

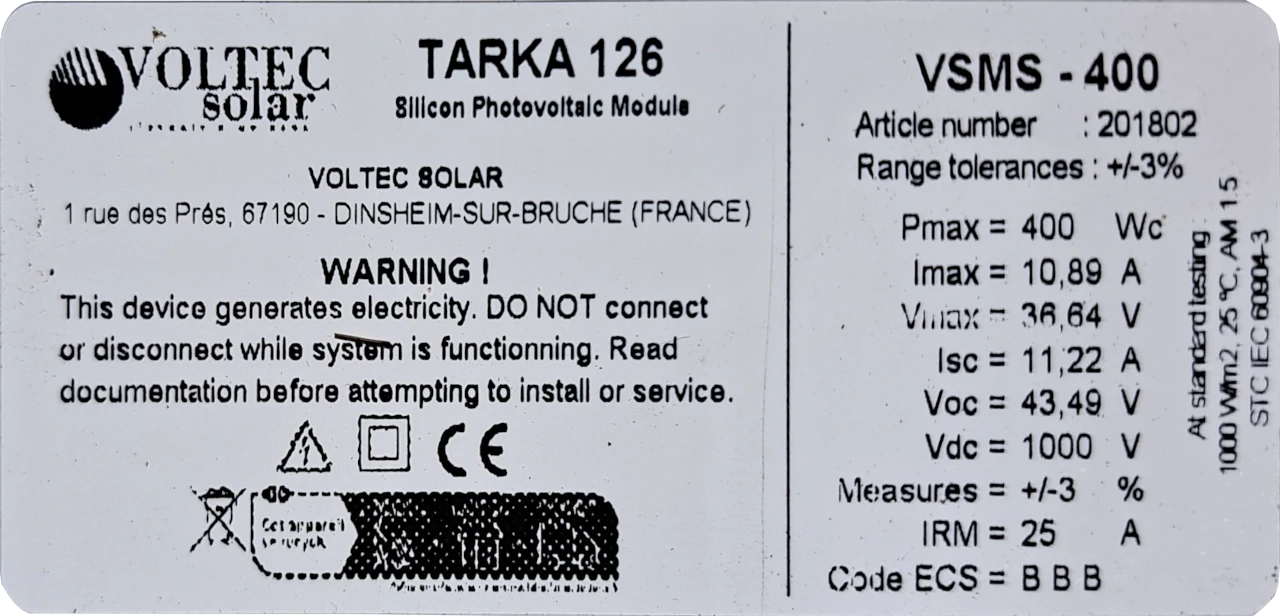

Découvrons les caractéristiques des panneaux photovoltaïques composant le kit solaire T800. Les deux panneaux solaires sont identiques Tarka 126 VSMS-400 et de marque Voltec Solar. Le panneau solaire intègre 126 demi-cellules Monocristallin Type P M6-9BB protégées par un verre trempé de 3 mm d'épaisseur anti reflet.
Consultez toutes les informations techniques du panneau solaire Tarka 126 VSMS-400 de Voltec Solar dans ce tableau :
Voltec Solar - Tarka 126 VSMS-400 | Caractéristiques techniques |
---|---|
Puissance crête-Pmax | 400 Wc |
Type de cellules | Monocristallin Type P M6-9BB |
Nombre de cellules | 126 demi-cellules |
Tolérance de puissance | + ou - 3 % |
Tension à puissance maximale - Vmax ou Vmpp | 36,64 V |
Intensité à puissance maximale - Imax ou Impp | 10,89 A |
Tension de circuit ouvert-Voc | 43,49 V |
Intensité de court-circuit-Isc | 11,22 A |
Température nominale de fonctionnement (NOCT) | 45 °C |
Température de fonctionnement (OC) | de -40 °C à 85 °C |
Tension d'isolement | 1000V DC |
Indice de protection IP | IP68 Classe II |
Connecteur / prise | Staubli MC4 2 x 1,4 m |
Caractéristiques des câbles | x2 câbles Longueur 1,4 m - section 4 mm² |
Dimensions | 183,5 x 104,2 x 3,5 cm |
Type de cadre | Aluminium anodisé noir |
Poids | 20,6 kg |

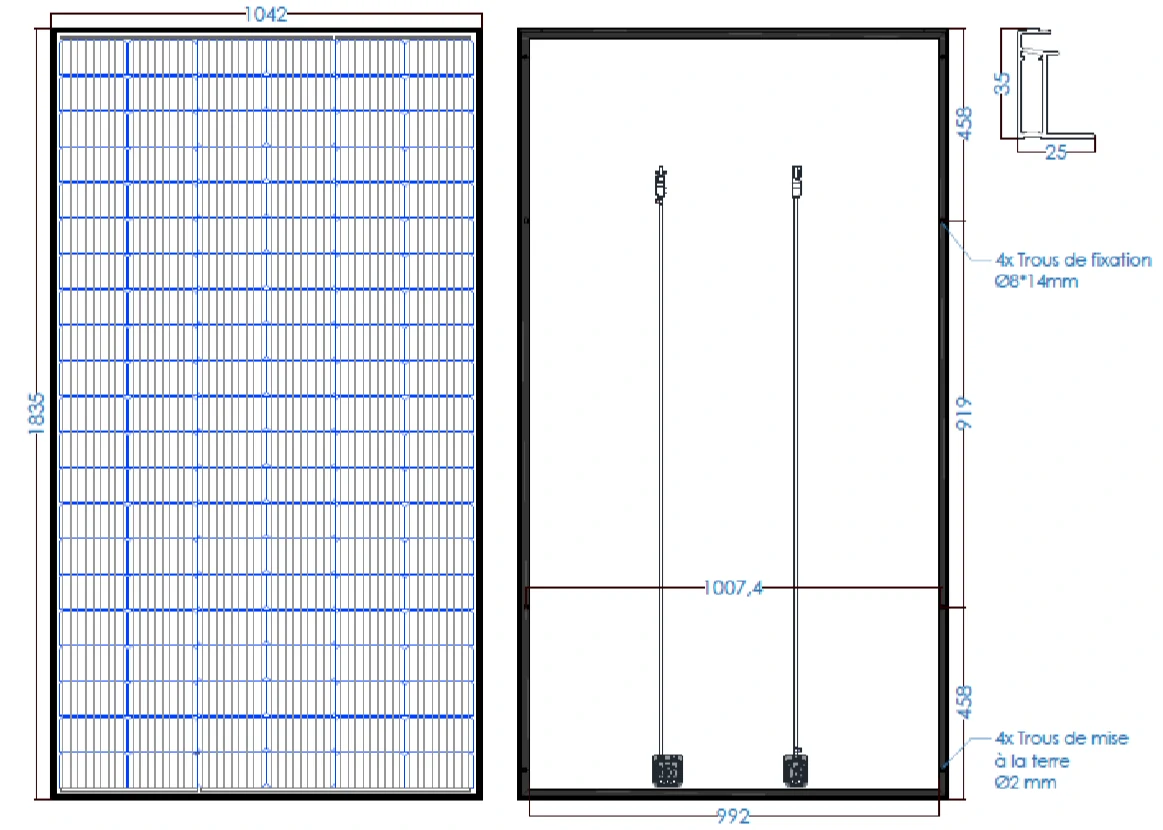

Le panneau Tarka 126 VSMS-400 présente les dimensions ci-dessous avec possibilité de mise à terre grâce aux trous de diamètre 2mm :

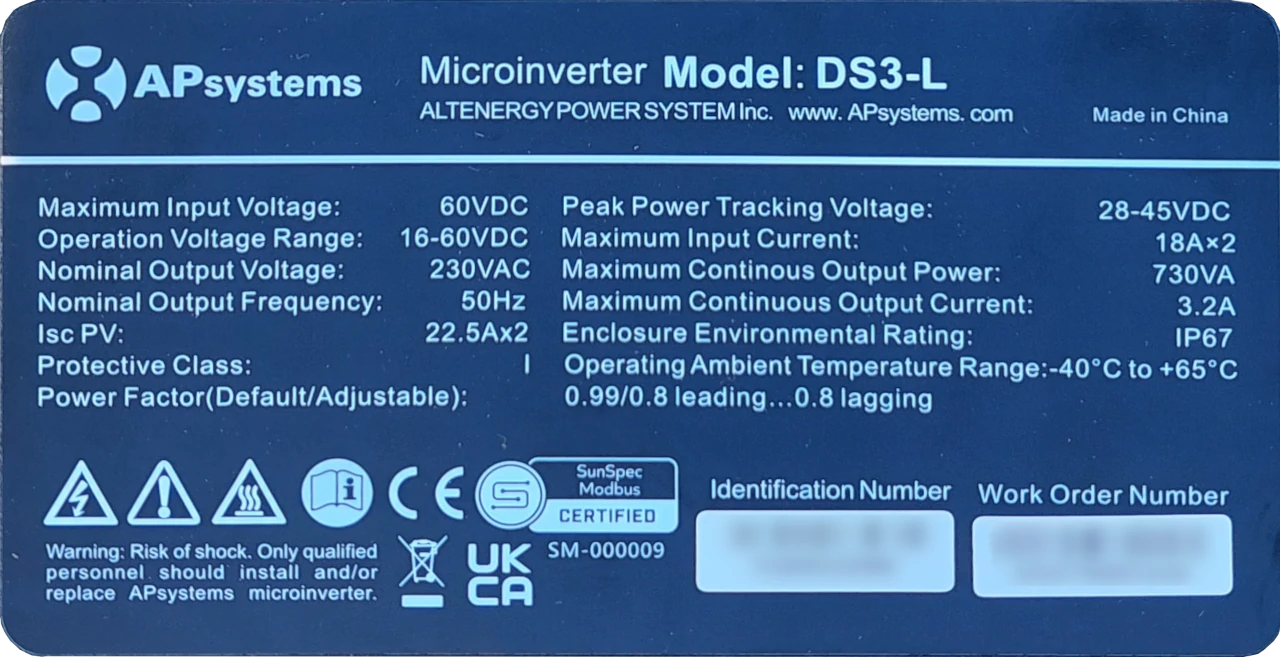

Le micro onduleur DS3-L de marque APsystems est un modèle duo supportant deux panneaux photovoltaïques car il est doté deux 2 MPPT indépendants.
Consultez toutes les informations techniques du micro onduleur APS DS3-L dans ce tableau :
Micro Onduleur APS DS3-L | Données Technique |
---|---|
Puissance apparente | 730 VA |
Plage de tension de fonctionnement en entrée | 16 à 60 V DC |
Courant maximal admissible en entrée | 2x18 A DC |
Courant nominal en sortie AC | 3,2 A AC |
Tension nominale en sortie AC | 230 V AC |
Fréquence nominale en sortie | 50 Hz |
Facteur de puissance | > 0,99 |
Communication | Protocole radio Zigbee |
Température de fonctionnement | -40 °C à +65 °C |
L'installation d'un kit solaire sur toiture nécessite d'avoir un minimum d'outil ou d'Équipements de Protection Individuel (EPI) afin d'assurer la sécurité des personnes. Ainsi avant de commencer la pose des panneaux solaire sur le toit, veillez à disposer des équipéments et outils suivants :

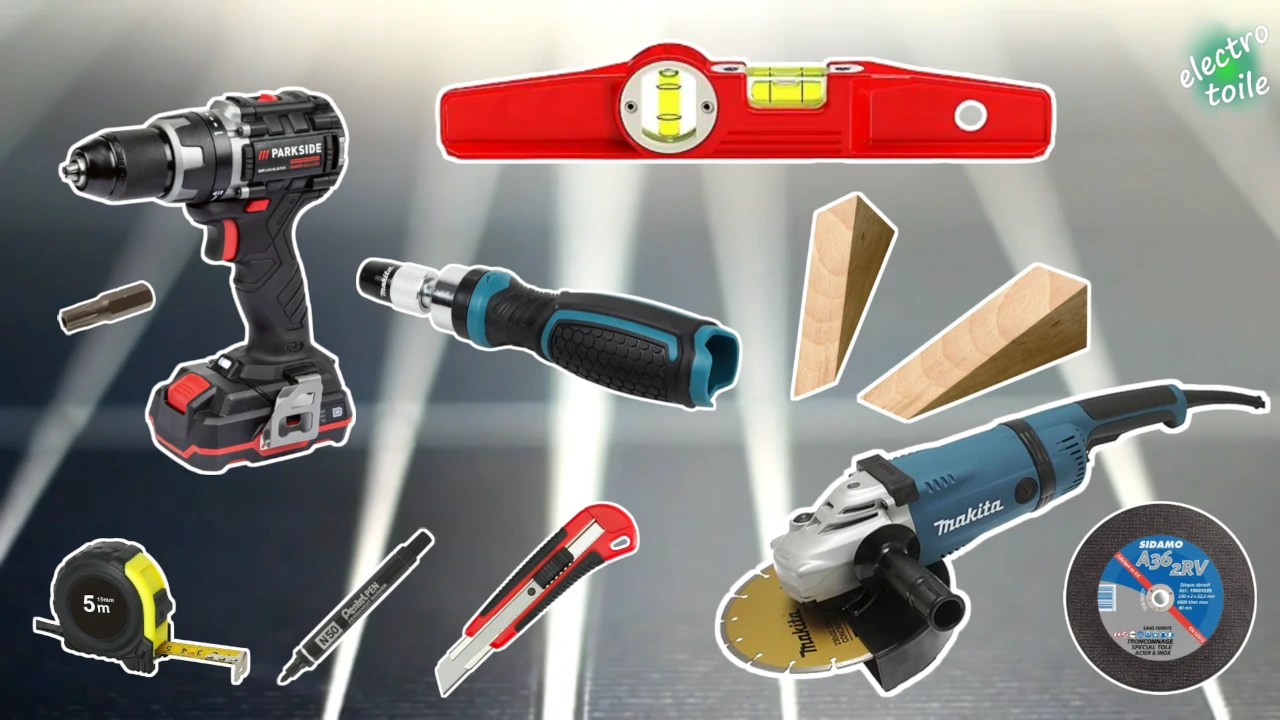

Vous aurez besoin d'un mètre à ruban, un marqueur, un cutter, une meuleuse avec avec un disque diamant pour les tuiles et un disque à tronçonner pour le rail en alu, d'une visseuse avec un embout un torx étoilé T30 inviolable, il doit avoir un trou, éventuellement un tourvenis acceptant les embouts, et enfin un niveau à bulles.

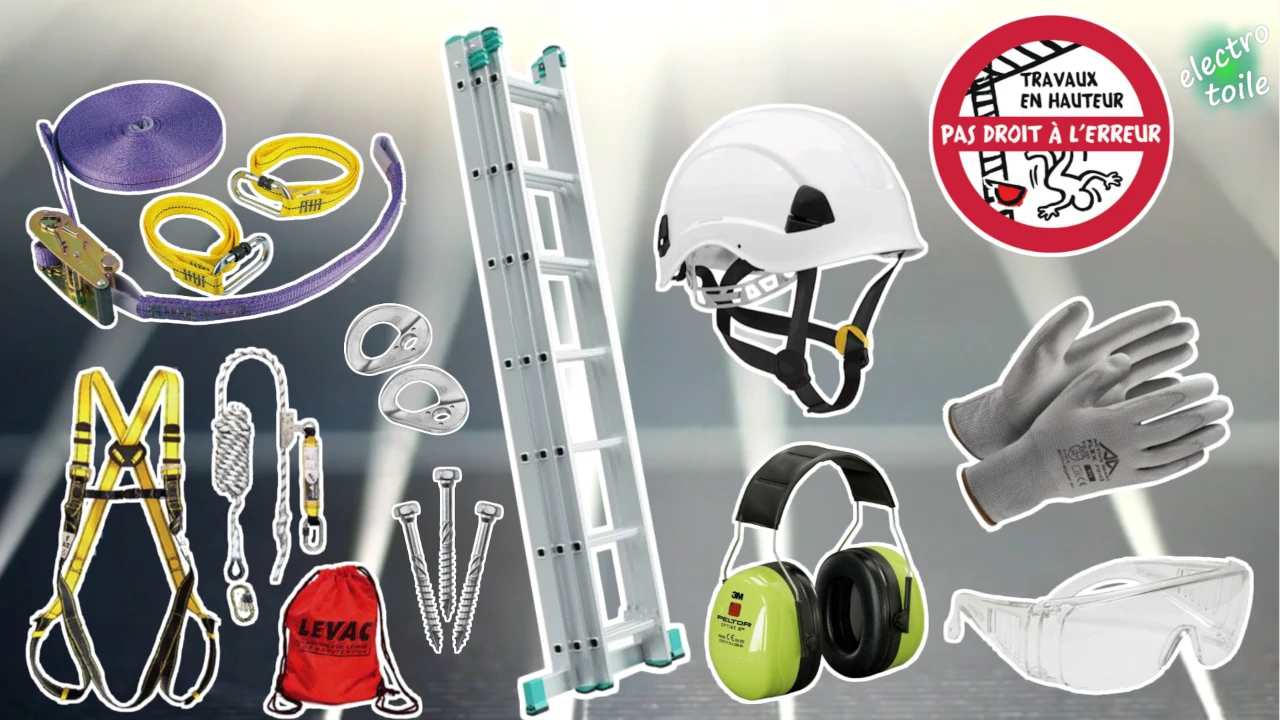

Pour assurez votre sécurité, il est conseillé d'avoir sur soi les équipements de protection suivants, un casque antibruit, une paire de gants et des lunettes de protection lors de la découpe des tuiles et des rails métalliques. Et lors du travail en hauteur sur la toit, il vous faudra une échelle pour y monter, il est recommandé de se munir d'un casque d'escalade, d'un kit harnais antichute, ainsi qu'une ligne de vie à fixer sur le chevron de la charpente à l'aide de piton petzl et de tire fond.
Lorsque vous avez en votre possession l'ensemble de ces outils et équipements, vous pouvez passer à l'installation des panneaux photovoltaïques sur le toit.
Pour les étapes de pose tes panneaux solaires sur le toit, consultez la vidéo ci-dessous, j'y explique notamment la procédure à suivre pour installer des panneaux photovoltaïques sur une toiture en tuiles mécaniques DC12. Je détaille également les étapes de pose du micro-onduleur ainsi que les raccordements électriques et la mise en service du kit solaire T800.
Gardez à l'esprit les points suivants avant d'installer vos panneaux solaire en toiture :
Les panneaux solaires nécessitent un minimum d'entretien, principalement pour les garder propres et exempts de débris. Avec le kit de Sunethic, qui comprend un micro-onduleur APsystems et un système de surveillance, il est possible de garder un œil sur les performances de son système et résoudre rapidement tout problème.

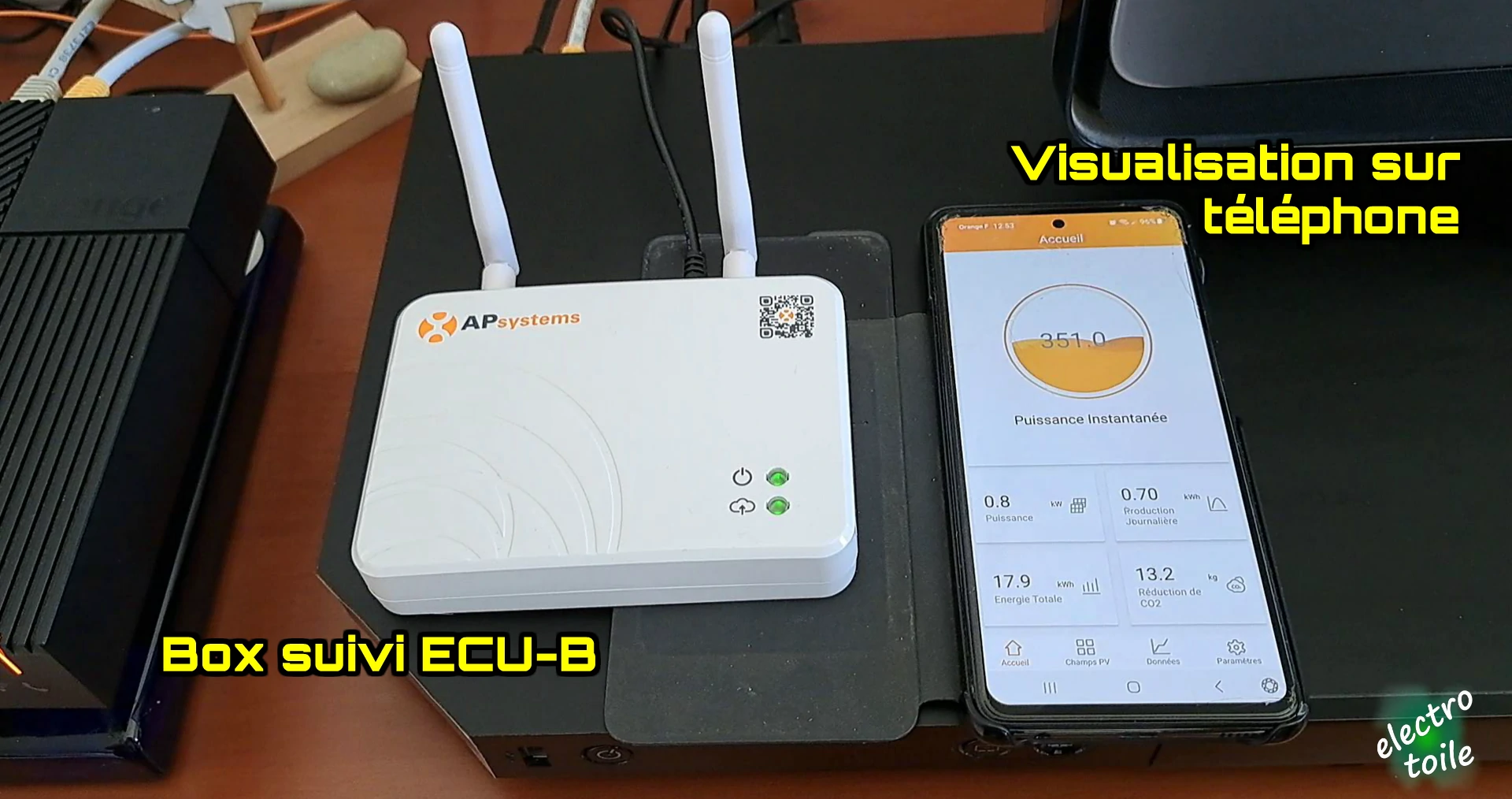

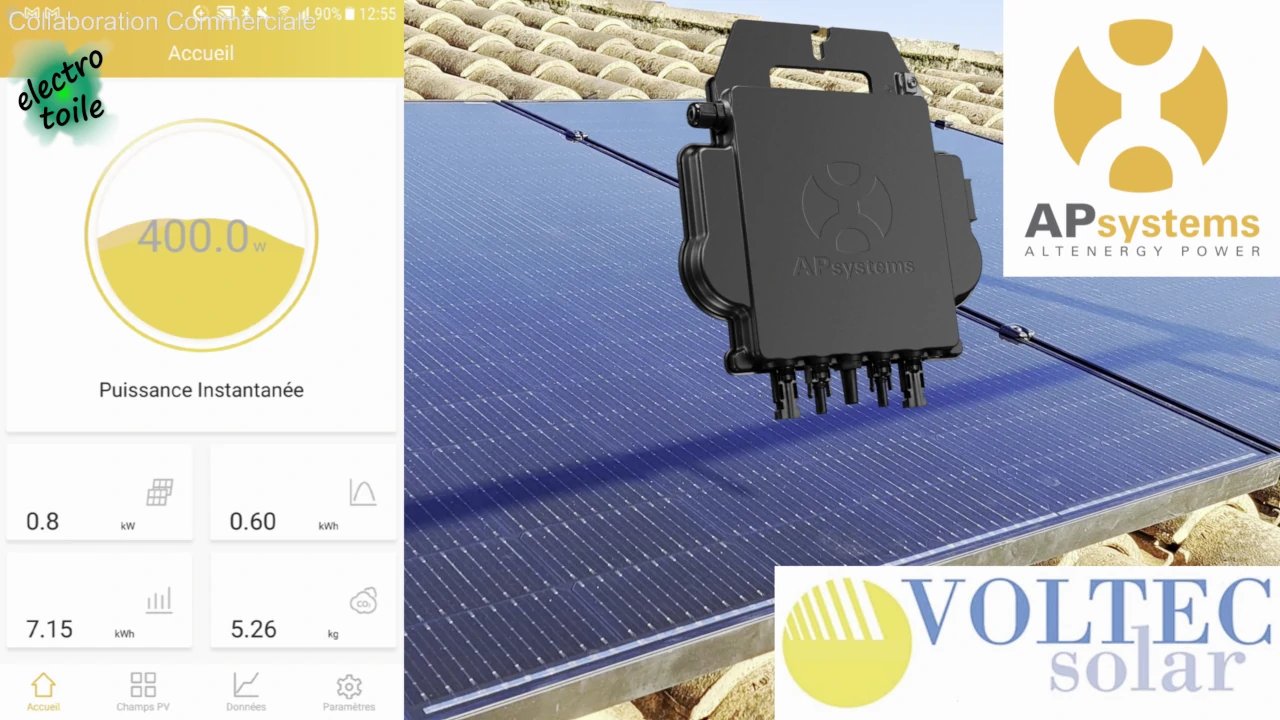

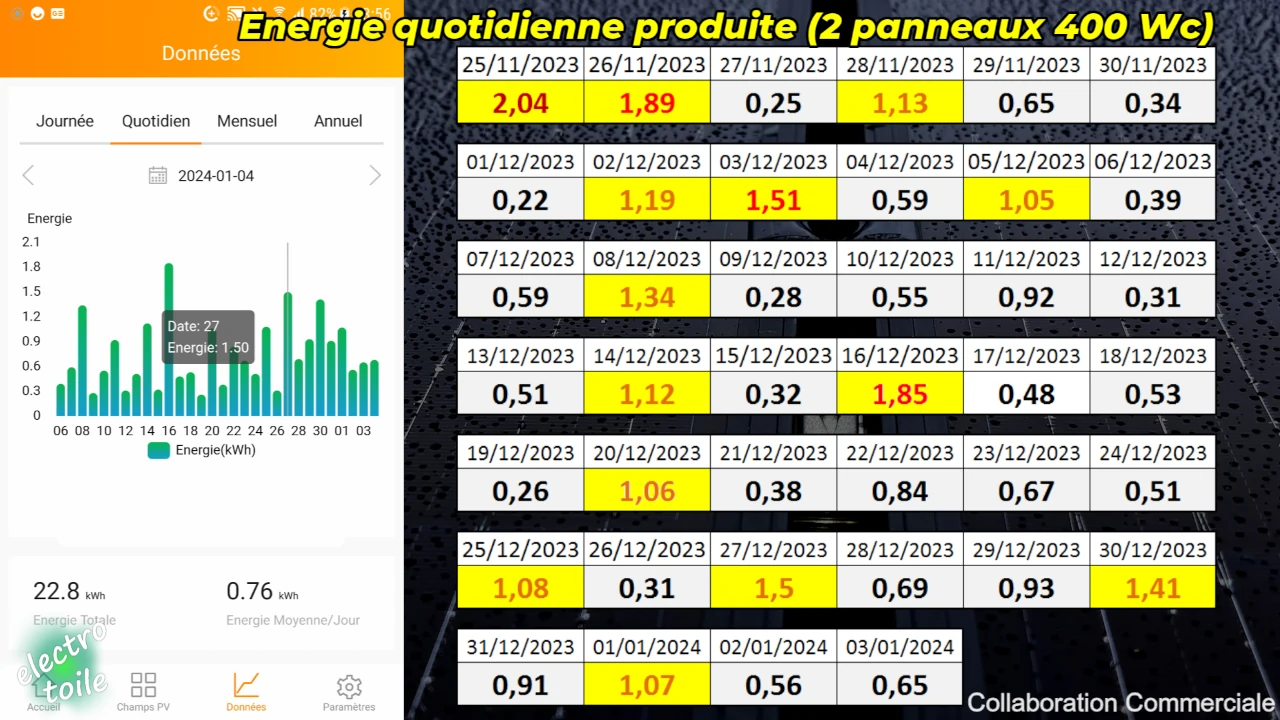

Grace à l'application pour smartphone "EMA App" (plate-forme de monitoring EMA d’APsystems), il est possible surveiller en temps réel ou suivre dans le temps la production d'électricité et voir l'énergie produite par jour.
Ainsi, si dans le temps vous constatez une baisse anormale de la production d'électricité, il se peut que de la poussière et de la saleté ce soit accumulée sur les panneaux et qu'un petit nettoyage soite nécessaire. Contrairement à une installation au sol avec une station solaire, le kit solaire T800 de Sunethic vous obligera à monter sur le toit pour nettoyer les panneaux photovoltaïques.
Pour nettoyer les panneaux solaires, utilisez un chiffon doux ou un balai téléscopique avec de l'eau. Il ne faut surtout pas gratter la surface du panneau phovotoltaïque pour ne pas le rayer et l'abimer.
Concernant l'impact sur l'environnement, l'intérêt de s'équiper d'un kit solaire toiture Sunethic est d'avoir un impact carbone le plus bas possible avec une solution privilégiant des produits assemblés en France ou en Europe. Ainsi, Sunethic est la seule entreprise à proposer des kits solaires plug and play équipés de panneaux solaire assemblés en France (Voltec Solar en Bas-Rhin).
Ainsi les panneaux solaires ne viennent pas de Chine, seules les cellules photovoltaïques intégrées dans les panneaux proviennent de Chine. Les panneaux solaires à brancher sur prise Sunethic auront donc un impact sur l'environnement bien meilleur que les solutions concurrentes.
Investir dans la technologie solaire n'est pas seulement bénéfique pour la planète, mais offre également un retour sur investissement (ROI) substantiel. Avec la combinaison de la réduction des factures d'électricité et de l'augmentation de la valeur de la propriété, le système peut s'amortir au fil du temps sur une plage comprise entre 7 à 10 ans en fonction de l'orientation et de la région où seront installés les panneaux solaires.
Le mouvement en faveur des énergies renouvelables est une mission à la fois mondiale et locale. En choisissant d'installer les kits de panneaux solaires de Sunethic équipés de panneaux photovoltaïques Voltec Solar produits en France, vous contribuez non seulement à une planète plus verte mais vous bénéficiez également d'une technologie solaire française.
Bien que le processus d'installation soit détaillé sur les documents techniques (téléchargeables) mais aussi expliqué en vidéo sur le site de Sunethic ou sur ma vidéo (voir plus haut), la procédure nécessite de prendre des précautions pour la sécurité (travail en hauteur), de plannifier l'installation des panneaux solaires lors d'une journée ensoleillée (toiture sèche) et enfin, il faut tout de même avoir quelques connaissances techniques.

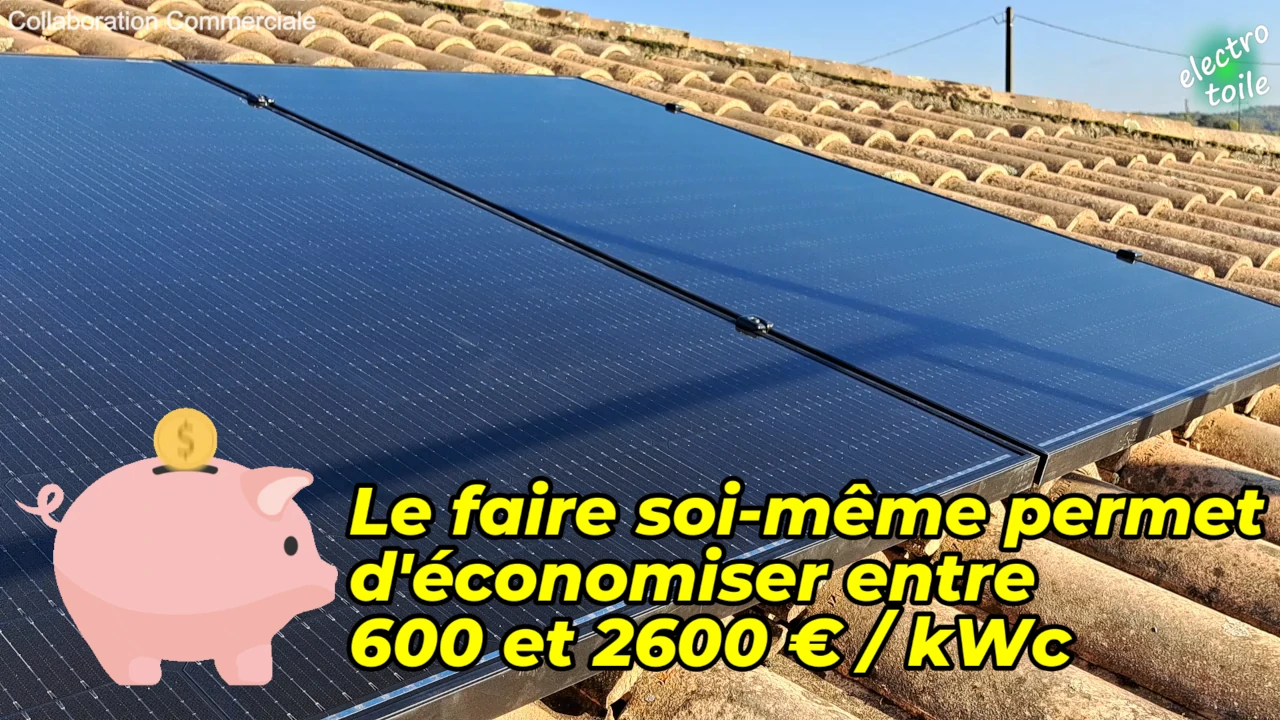

L'installation soi-même des panneaux solaires sur le toit sans faire intervenir un professionnel vous permettra de réaliser des économies. En effet, l'intervention d'un professionnel se chiffre entre 2000 et 4000€ du kWc, là ou la solution complète Sunethic (Panneaux + fixation), vous reviendra à 1090€ pour 800Wc soit moins de 1400€ (1362€50) du kWc.
De ce fait, si vous êtes bricoleur, que vous avez l'outillage et le matériel nécessaire pour vous sécuriser sur la toiture, le fait d'installer soi même les panneaux sur le toit, sans faire appel à un professionnel, vous fera économiser entre 600 et 2600€ par kW crete installé.
Evidemment la pose sur toiture des panneaux solaires nécessitera des adaptations en fonction de la configuration de votre toiture (type de couverture, emplacement liteau, etc.).
Mais l'installation sur toiture n'est pas à la portée de tout le monde car elle nécessite de l'outillage particulier, de ce fait, les kits solaires à poser au sol et à brancher à une prise pourraient être une alternative pour faciliter l'accès au solaire si vous n'êtes pas prêt à monter sur le toit.
D'autres part, l'installation d'une station solaire à poser au sol sera une solution rapide et simple afin de mettre un pied dans le solaire et envisager plus tard d'installer soi-même un kit solaire sur toiture, d'autant que les stations solaires reviendront moins chères qu'une installation complète sur toiture faite par un professionnel.
