TP MELEC | Préparation & raccordements d'un automate Zelio 🔧

Lors d'un précédent chantier (Initiation sur l'automate Zelio), vous aviez programmé un automate de référence SR2 B201BD de marque Schneider Electric. Or, après vérification, votre responsable vous informe qu'il est nécessaire de changer d'automate pour gagner de la place dans le tableau de répartition et pour réduire le coût de l'installation. En effet, l'automate Zelio choisit précédemment nécessitait d'ajouter une alimentation à courant continu supplémentaire, pour que l'automate ait sa propre alimentation 24V DC. De ce fait, le nouvel automate devra être alimenté directement en monophasé (230V AC) avec une protection adaptée que vous devrez déterminer. Ce changement tient compte du fait que l'ensemble des circuits électriques de la maison seront alimentés directement en 230V AC.

Fiche descriptive du chantier :

Problématique professionnelle :

• Choisir un automate programmable répondant aux contraintes techniques.
• Choisir le disjoncteur pour la protection de l'automate.
• Réaliser les raccordements à l'écrit de la partie automatisée.

Les classes de première ou de terminale BAC PRO MELEC sont concernées par ce chantier de préparation.

On vous demande de :

• De compléter les pages suivantes du document de travail.
• D'identifier les caractéristiques et les références de l'automate et du disjoncteur de l'automate.
• De reproduire à l'écrit les raccordements des appareils constituants l'automatisme du studio.

Fiches pédagogiques :

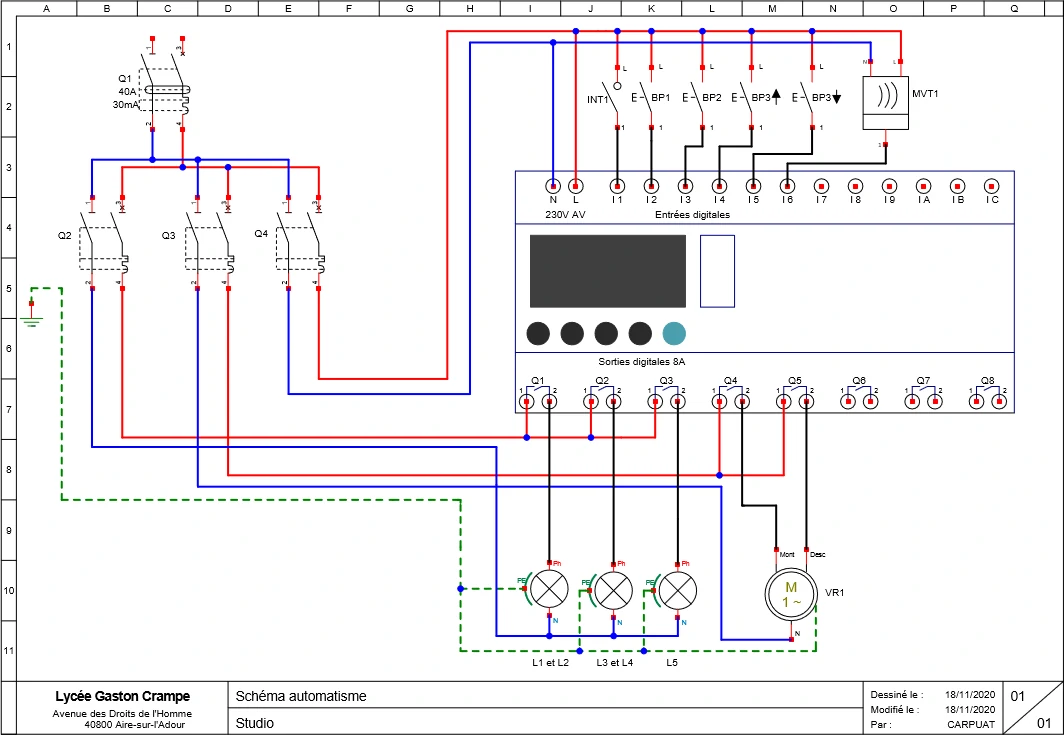

L'activité de préparation dure 3h00, elle peut être réalisée en autonomie ou en binôme. Afin de préparer ses raccordements sur le sujet, l'élève doit utiliser le schéma électrique ci-dessous :
L'activité nécessite d'utiliser une connexion internet pour s'informer et pour consulter les ressources mises à disposition.

Scénario (Cerise Pro)

Sujet du TP :
