Prendre en main l'automate Zelio et le logiciel Zelio Soft 2 📟💻


découverte de l'automate Zelio Logic 2 de schneider electic

L'automate Zelio est une solution assez simple pour automatisé un équipement de part sa facilité de câblage et de mise en oeuvre. Le module Zelio Logic propose des entrées et sorties directement intégrées dont le nombre et le type dépendra de la référence de l'appareil. Découvrez dans cet article les bases sur l'automate Zelio et une initiation à la programmation en langage Ladder ou blocs fonctionnels (FBD) à l'aide du logiciel Zelio Soft.

Sommaire :

Découverte de l'automate Zelio
Prise en main du logiciel Zelio Soft 2
Comment télécharger le logiciel Zelio Soft 2 ?
Test des connaissances


Découvrez les bases de l'utilisation du logiciel Zelio Soft 2 dans cette vidéo d'initiation. Les étapes suivantes vous y seront expliquées :
• Choix du module en fonction de la référence du Zelio.
• Découverte de l'interface du logiciel (boutons, les différents modes).
• Ecriture d'une programme en ladder simple (contacts en séries ou dérivations avec bobine en sortie).

Découverte de l'automate Zelio

L'automate Zelio de marque Schneider Electric est un module programmable regroupant dans un seul bloc les entrées et les sorties. En fonction de la référence de l'automate, le type et la tension d'alimentation seront différents, il en va de même pour la tension des entrées. Les sorties quant à elles seront à relais jusqu'à 6 A.

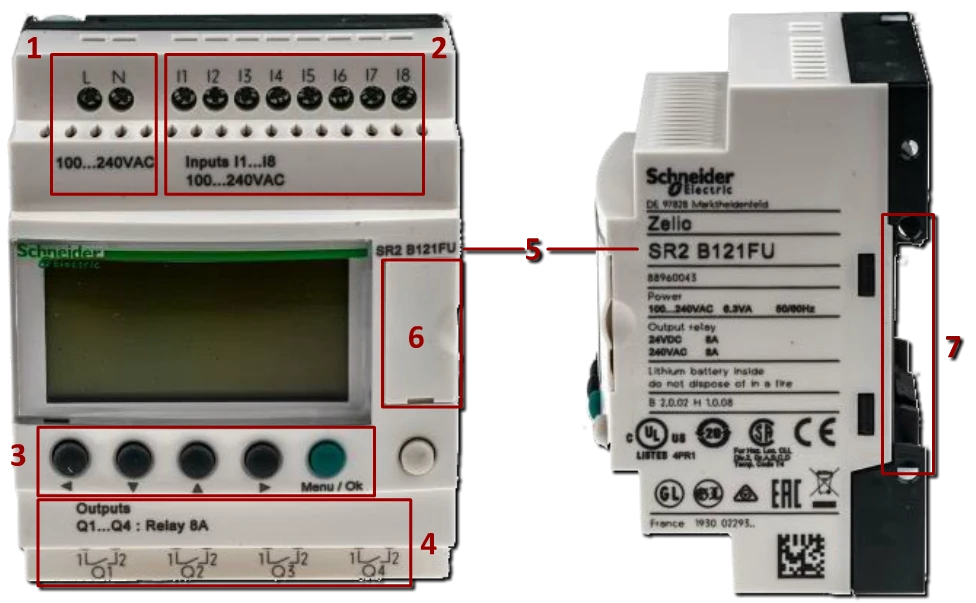

constitution de l'automate Zelio
De quoi est constitué l'automate Zelio ?

1 Bornes à vis d'alimentation de l'automate (la tension varie en fonction de la référence de l'appareil).
2 Bornes à vis d'entrées du module Zelio (le nombre et la tension supportée dépendent de la référence de l'automate).
3 Touches de navigation et de sélection ou de validation.
4 Bornes à vis de sorties à relais de l'automate (leurs nombres dépendent de la référence du module Zelio).
5 Référence de l'automate Zelio.
6 Emplacement mémoire et prise de raccordement pour le câble de programmation à l'ordinateur.
7 Montage du module sur rail DIN.

Notice d'utilisation de automate Zelio :



Prise en main du logiciel Zelio Soft 2

Dans cette rubrique, je vous propose de découvrir pas à pas la création d'un programme en langage Ladder.

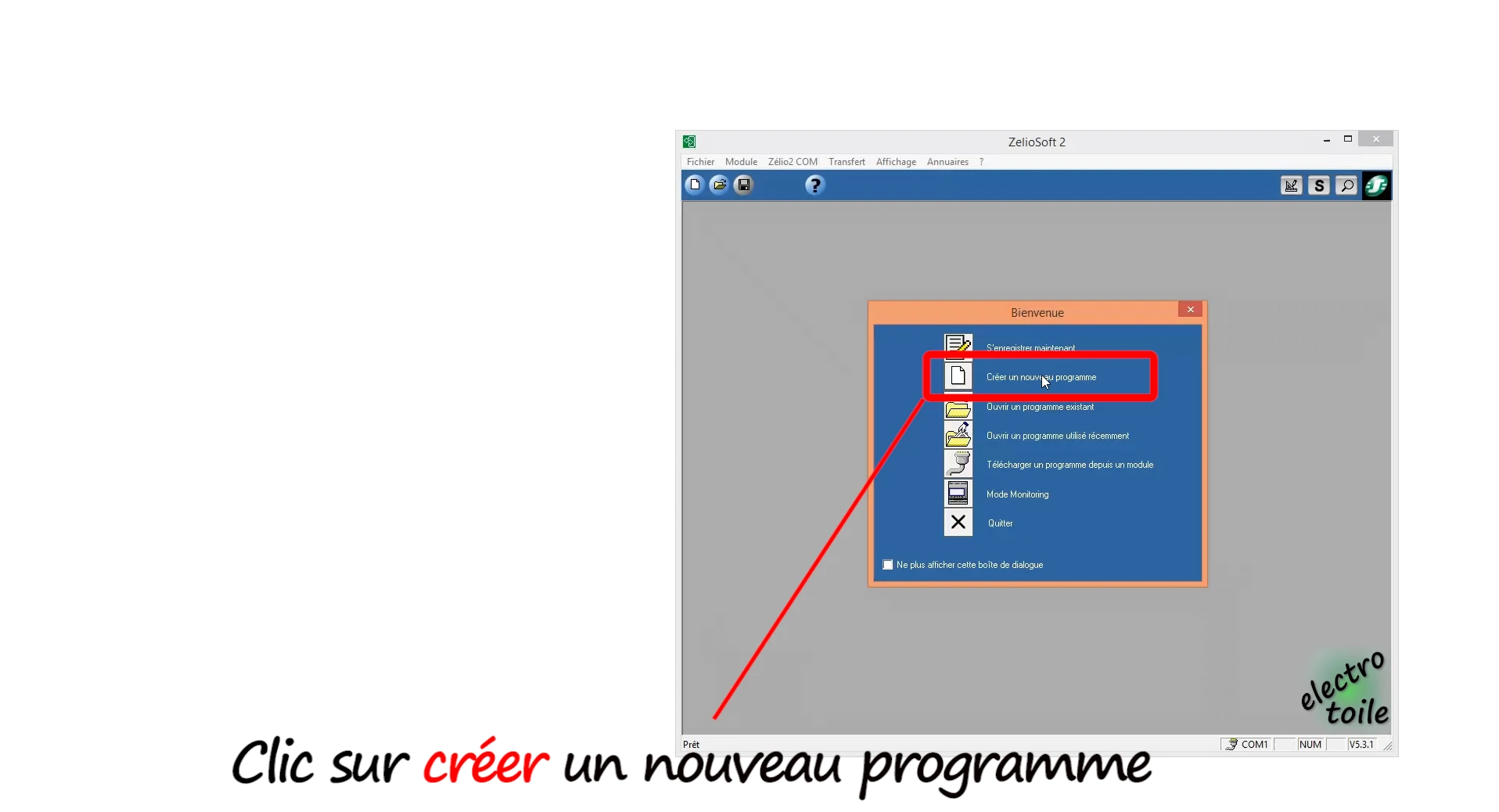

créer un nouveau programme sous Zelio Soft 2
Comment créer un nouveau programme avec Zelio Soft 2 ?

Lors de la création d'un programme, il faut déterminer le module Zelio utilisé, pour cela il faut se baser sur la référence de l'automate en votre possession.

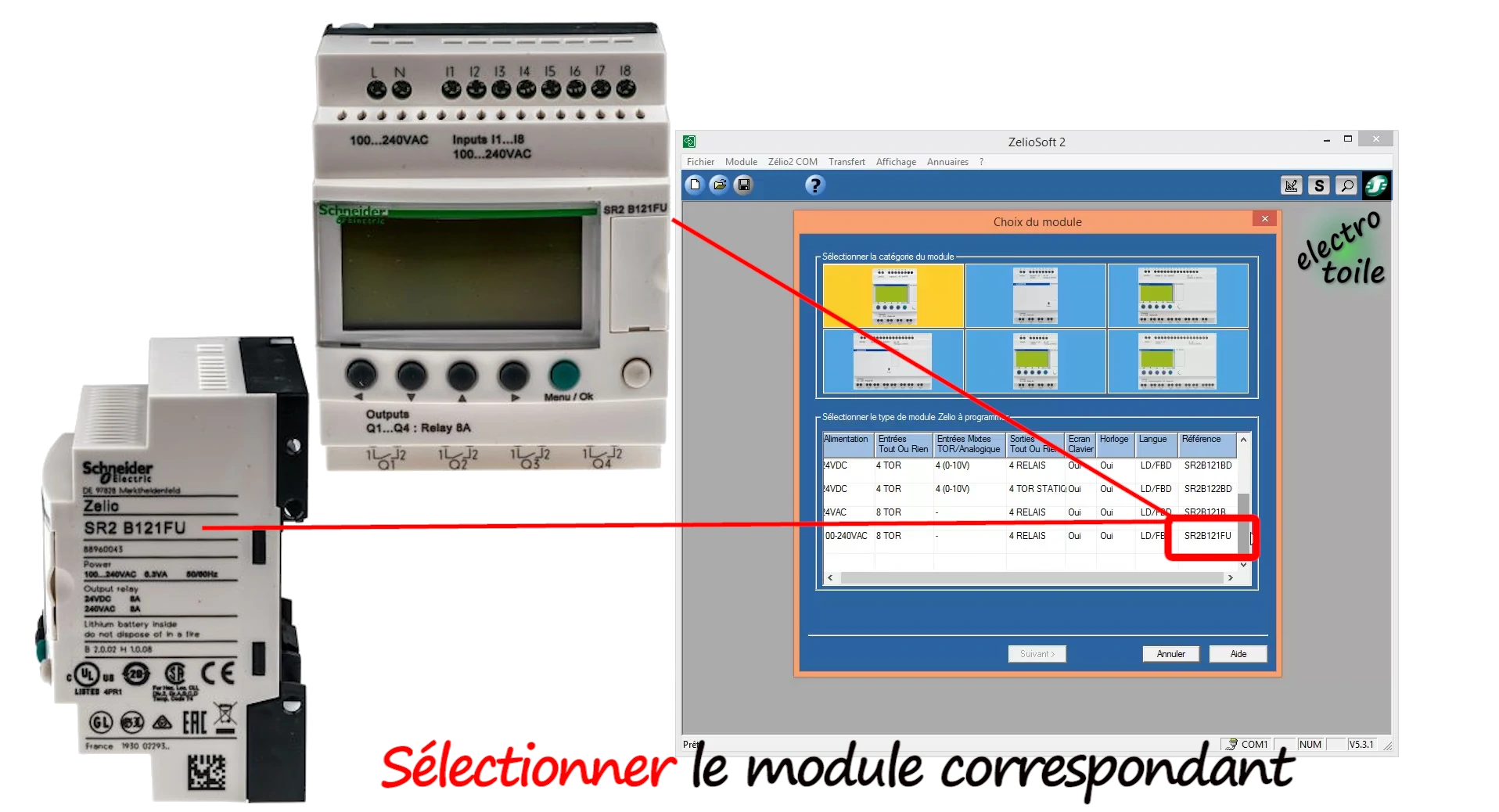

choisir le module zelio en fonction de sa référence
Comment choisir l'automate Zelio dans le logiciel Zelio Soft 2 ?
Le logiciel Zelio Soft 2 permet de programmer l'automate Zelio en utilisant les langages Ladder, FBD ou le Grafcet (en utilisant les blocs fonctionnels du FBD).

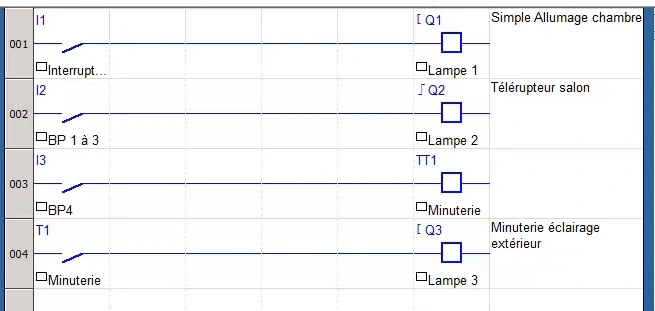

programme pour automate Zelio en langage Ladder ou Schéma à contact
Langage Ladder ou schéma à contacts

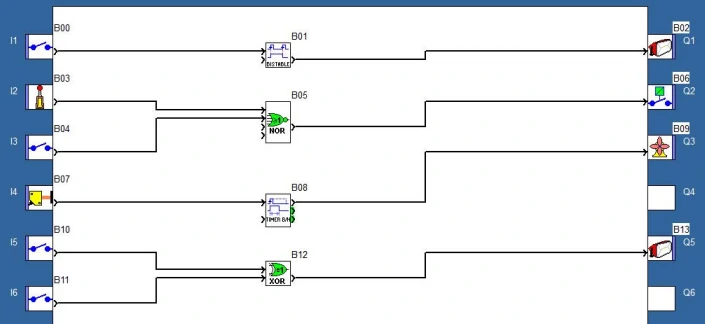

programme pour automate Zelio en langage FBD ou blocs fonctionnels
Langage FBD ou blocs fonctionnels

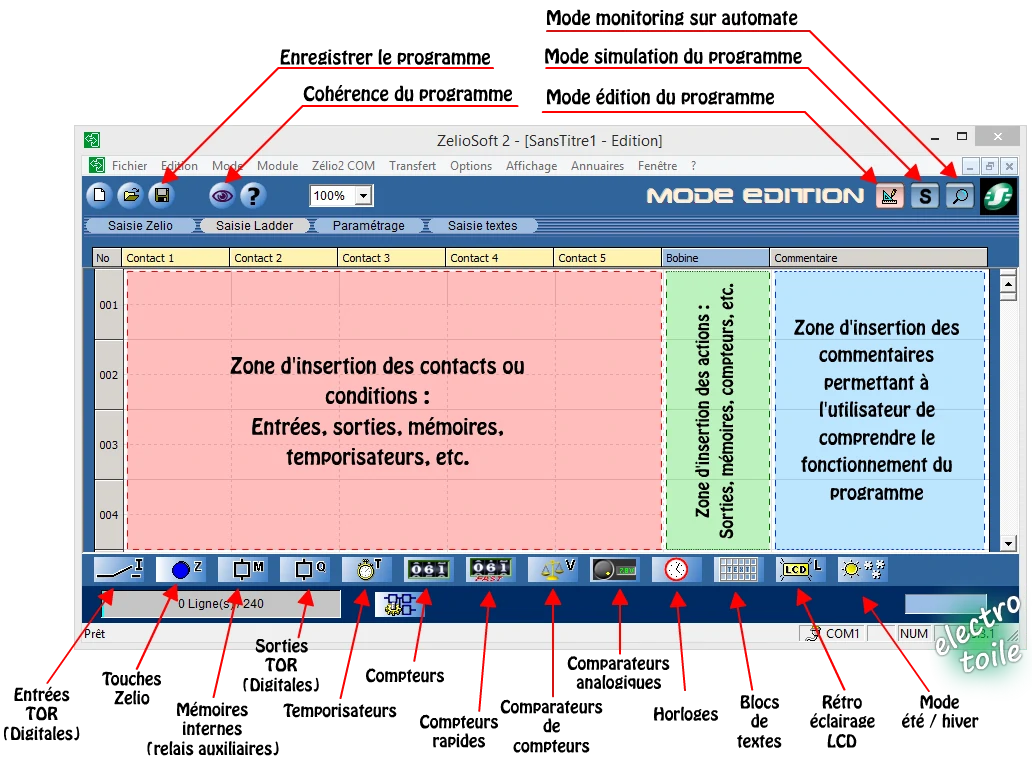

Pour vous aider lors de l'utilisation du logiciel Zelio Soft 2, voici la signification des principaux icônes présents dans la barre des tâches du logiciel lors d'une programmation en langage Ladder.

interface du logiciel de programmation Zelio Soft 2
Comment utiliser le logiciel Zelio Soft 2 en ladder ?


Comment télécharger le logiciel Zelio Soft 2 ?

Si vous souhaitez programmer un automate Zelio, vous aurez besoin du logiciel Zelio Soft. Pour le télécharger, il faut se connecter au site de Schneider Electric en cliquant sur ce lien.

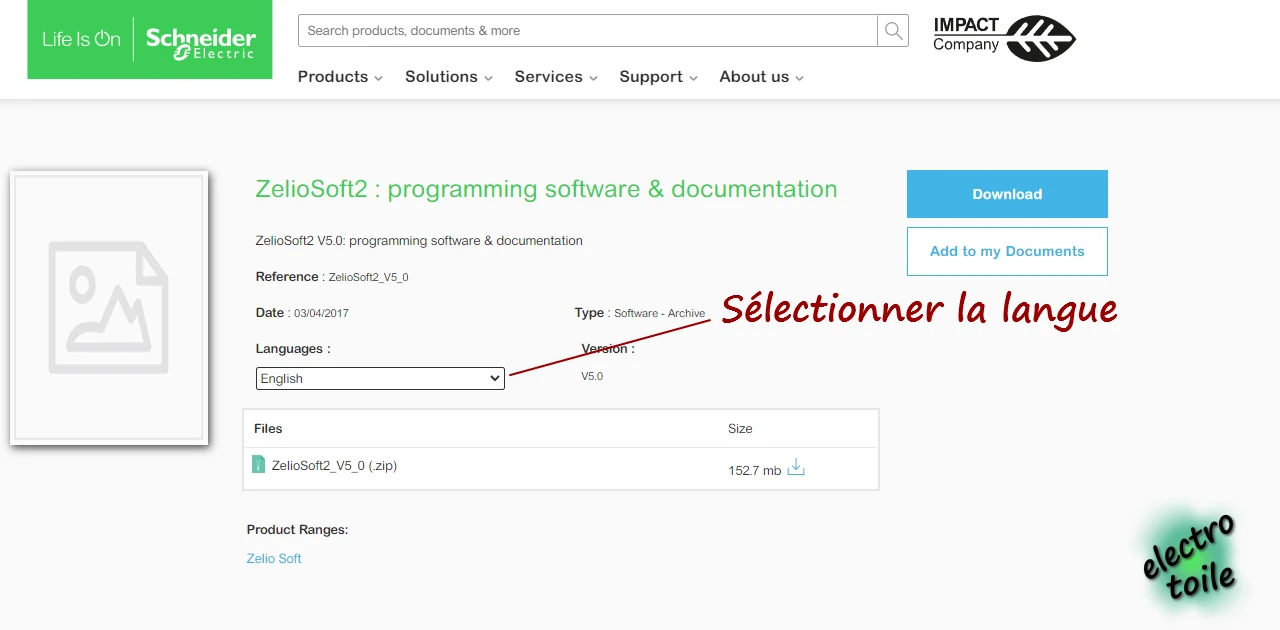

Choisir la langue du logiciel Zelio Soft 2.

choisir la langue du logiciel zelio soft 2
Choisir la langue du logiciel Zelio Soft 2

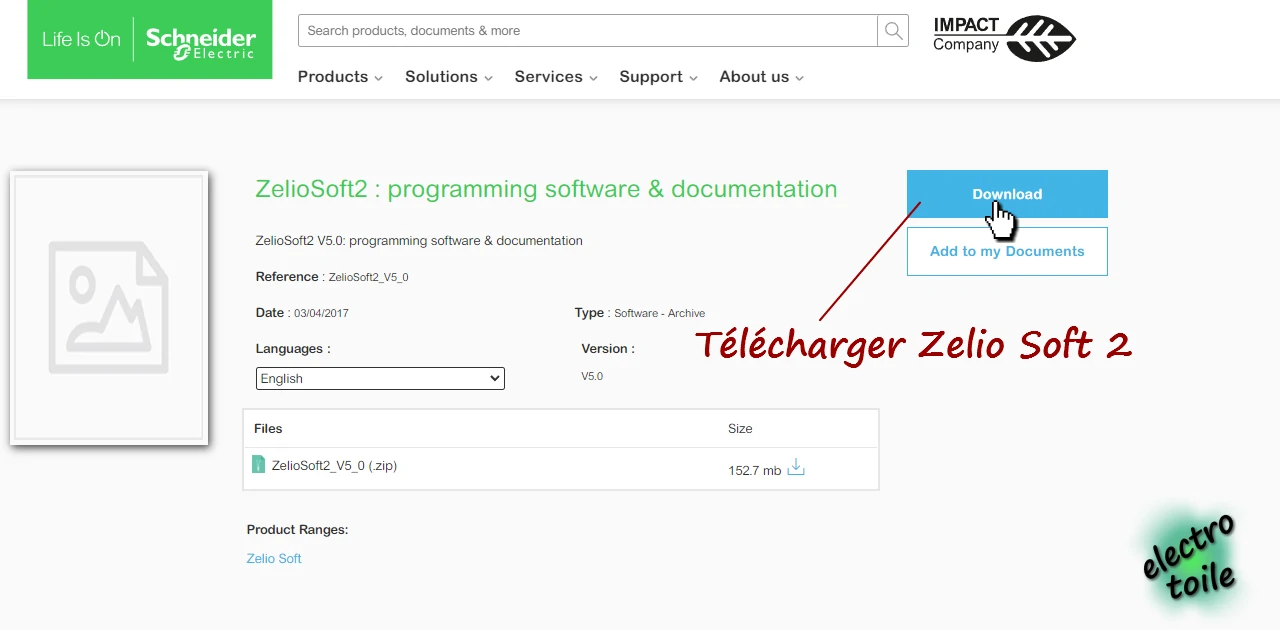

Cliquer sur le bouton "Download" afin de télécharger la dernière version de logiciel Zelio Soft 2.

download la dernière version de logiciel Zelio Soft 2
Télécharger gratuitement le logiciel Zelio Soft 2


Attendre quelques instants que le logiciel se télécharge. Le fichier d'installation Zelio "ZelioSoft2_V5_0.zip" fait environ 150Mo.



Test des connaissances

Afin de vérifier vos connaissances sur l'automate Zelio et le logiciel Zelio Soft 2, vous pouvez répondre à ce questionnaire.


Pour afficher le questionnaire Zelio en mode plein écran cliquer ICI.
