Activité pratique de préparation à l'automatisation d'une porte de poulailler en BAC PRO MELEC ou BAC PRO SEN TP MELEC U2 préparation | Motorisation d'une porte de poulailler


Afin de répondre à la demande d'un client, vous devez préparer l'automatisation d'une porte de poulailler en vous focalisant sur la partie électrique.
La motorisation de la porte sera réalisée en Très Basse Tension (<12V) à partir d'un moteur à courant continu qui permettra la translation vers la gauche ou la droite de la porte. Les ordres de commande d'ouverture et de fermeture de la porte seront générés dans cette étude à partir de deux boutons poussoirs.



  • Fiche descriptive BAC PRO MELEC
  • Sujet


Travaux Pratique Fiche descriptive BAC PRO MELEC :



Objectifs de l'activité pratique :

Découvrir le principe de fonctionnement du Circuit intégré pour commander un moteur DC.
Préparer l'automatisation d'une porte de poulailler (inventaire du matériel, identification des composants).
Réaliser le schéma électriques et compléter le plan de raccordement.
Rédiger à l'écrit du programme Arduino.

Les classes de première ou terminale BAC PRO MELEC sont concernées par ce projet.
Préparation de l'automatisation d'une porte de poulailler

Votre voisin possède un petit poulailler avec une porte manuelle qu'il doit fermer et ouvrir tous les soirs afin que les prédateurs ne viennent pas attaquer ses poules.
N'ayant aucune notion électrique, il fait appel à vous afin que vous lui conceviez une porte de poulailler motorisée. Il se chargera de la partie mécanique mais vous impose quelques contraintes qui sont :
• Une motorisation avec un une tension inférieure à 12V.
Détection mécanique de la position de la porte (ouverte ou fermée).
• Deux commandes manuelles pour ouvrir et fermer la porte.

Le déplacement de la porte se fera par une translation vers la droite pour l'ouverture et vers la gauche pour la fermeture.

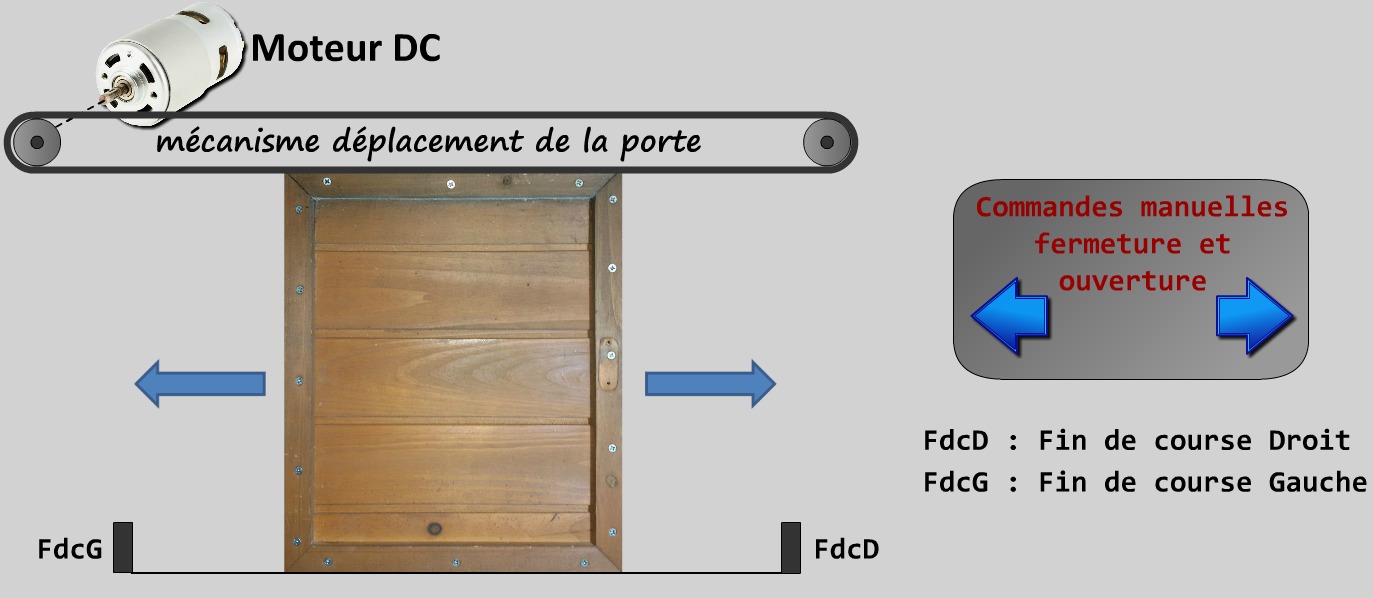

Synoptique motorisation porte poulailler




Matériel nécessaire à la motorisation de la porte :

Le projet de motorisation de la porte nécessite de s'équiper d'un kit Arduino Uno ou compatible, celui-ci contient l'ensemble des composants à la réalisation de ce projet et bien d'autres choses pour automatiser le porte du poulailler ou concevoir de nouveaux projets en TBT.
Super starter kit uno R3 Elegoo
Super starter kit Uno | Elegoo

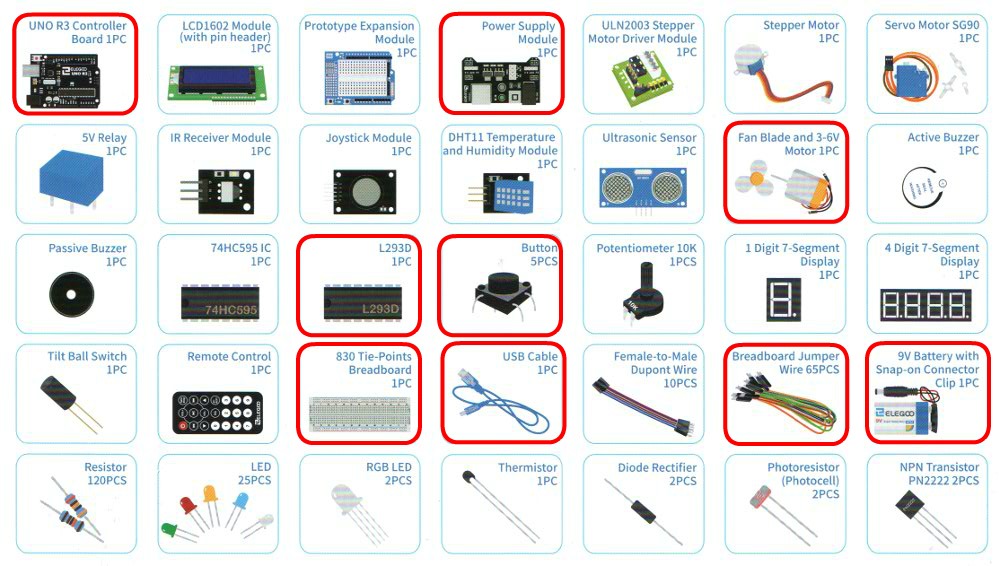

Composants arduino utilisé dans l'activité pratique BAC PRO MELEC
Liste des composants utilisés lors de l'activité

Afin de concevoir facilement une sorte de chariot de déplacement pour le projet, j'ai démonté une vieille imprimante à jet d'encre HP et j'ai conservé le chariot des cartouches. La moteur à courant continu permet de déplacer horizontalement le chariot permettant de simuler la porte du poulailler.

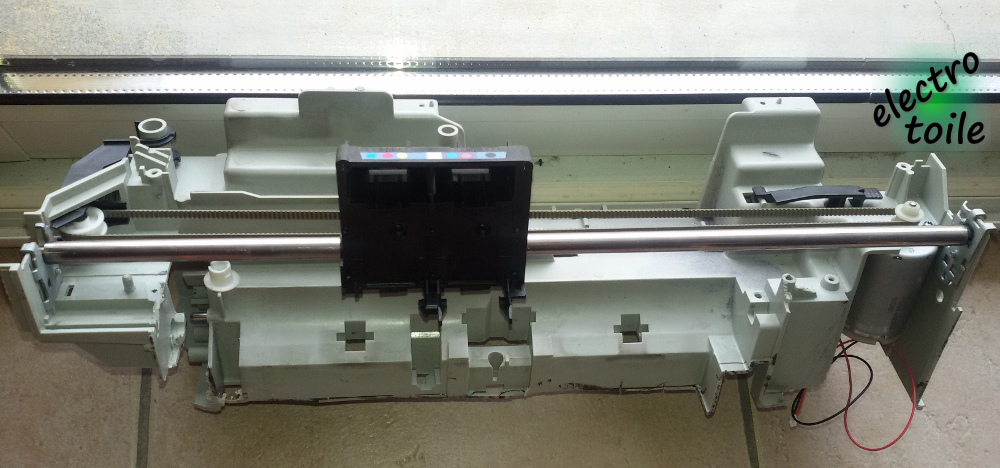

Chariot d'imprimante pour motoriser porte de poulailler
Imprimante HP démonté avec moteur C2162-60006

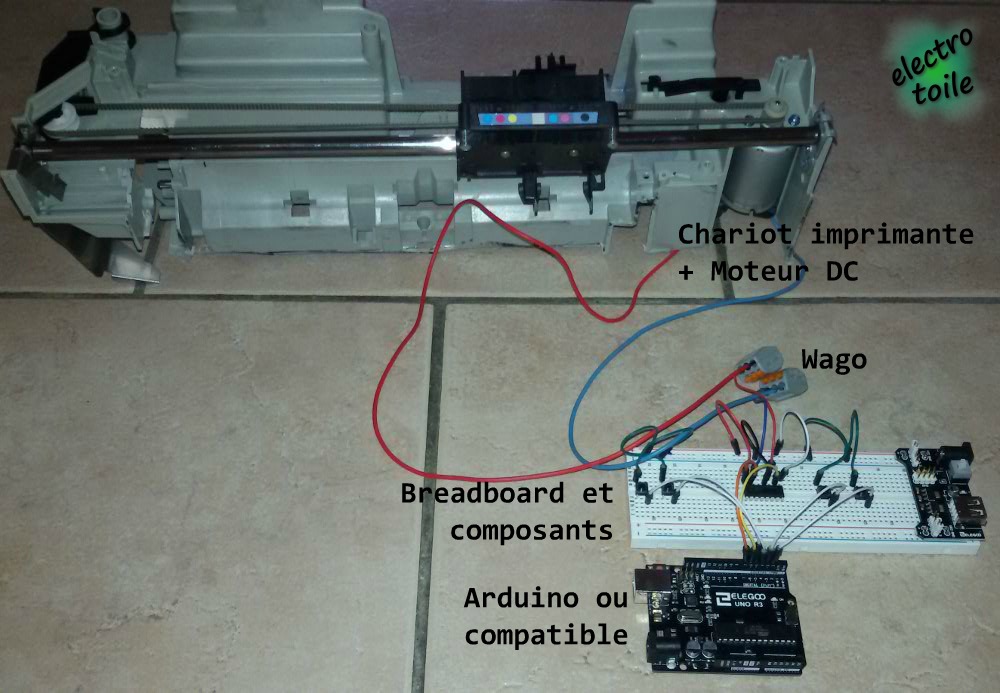

Matériel nécessaire pour la motorisation d'une porte de poulailler
Raccordements provisoires pour la motorisation





Fiches pédagogiques :

L'activité de préparation dure 3h, elle est réalisée en autonomie.
Elle nécessite d'utiliser une connexion internet pour la découverte du matériel et la consultation du tutoriel sur l' inversion du sens de rotation du moteur à courant continu.

Fiche d'activité pédagogique U2 Fiche d'activité pédagogique U2 préparation de la motorisation d'une porte de poulailler avec une carte Arduino
Document Cerise Pro prêt à importer


Travaux Pratique Sujet du TP :



Activité pratique de préparatio à la réalisation d'une porte automatique pour poulailler

TP MELEC U2 | Préparation de l'automatisation d'une porte de poulailler.
