Activité pratique de préparation à l'automatisation d'une porte de poulailler en BAC PRO MELEC ou BAC PRO SEN TP MELEC U2 | Préparation Automatisation porte poulailler


Afin de répondre à la demande d'un client, vous devez préparer l'automatisation d'une porte de poulailler. Vous analyserez le fonctionnement du moteur pas à pas pour la motorisation et la photorésistance pour l'automatisation de l'ouverture et de la fermeture de la porte du poulailler.
La motorisation de la porte sera réalisée en Très Basse Tension (12V) à partir d'un moteur pas à pas qui permettra le mouvement de la porte en pont-levis. Les ordres de commande d'ouverture et de fermeture de la porte seront générés en automatique par une photorésistance et manuellement pas deux boutons poussoirs.



  • Fiche descriptive BAC PRO MELEC
  • Sujet


Travaux Pratique Fiche descriptive BAC PRO MELEC :



Objectifs de l'activité pratique :

Découvrir le principe de fonctionnement du moteur pas à pas (motorisation).
Comprendre le principe de fonctionnement de la photorésistance.
Préparer l'automatisation de la porte de poulailler (inventaire du matériel, identification des composants).
Réaliser le schéma électriques sous Winrelais et compléter le plan de raccordement.

Les classes de première ou terminale BAC PRO MELEC sont concernées par ce projet.
Préparation de l'automatisation d'une porte pour poulailler

Votre voisin possède un petit poulailler avec une porte manuelle coulissante qu'il doit fermer et ouvrir tous les soirs pour éviter que les prédateurs ne viennent pas attaquer les poules durant la nuit.
Le projet consiste donc à automatiser la porte du poulailler en changeant le principe d'ouverture / fermeture (pont-levis).
• Une motorisation avec moteur pas à pas sous tension inférieure à 12V.
Détection de la luminosité pour automatiser l'ouverture et la fermeture de la porte.
• Deux commandes manuelles pour ouvrir et fermer la porte.

Le déplacement de la porte se fera à l'aide d'une corde s'enroulant autour de l'axe du moteur pas à pas.

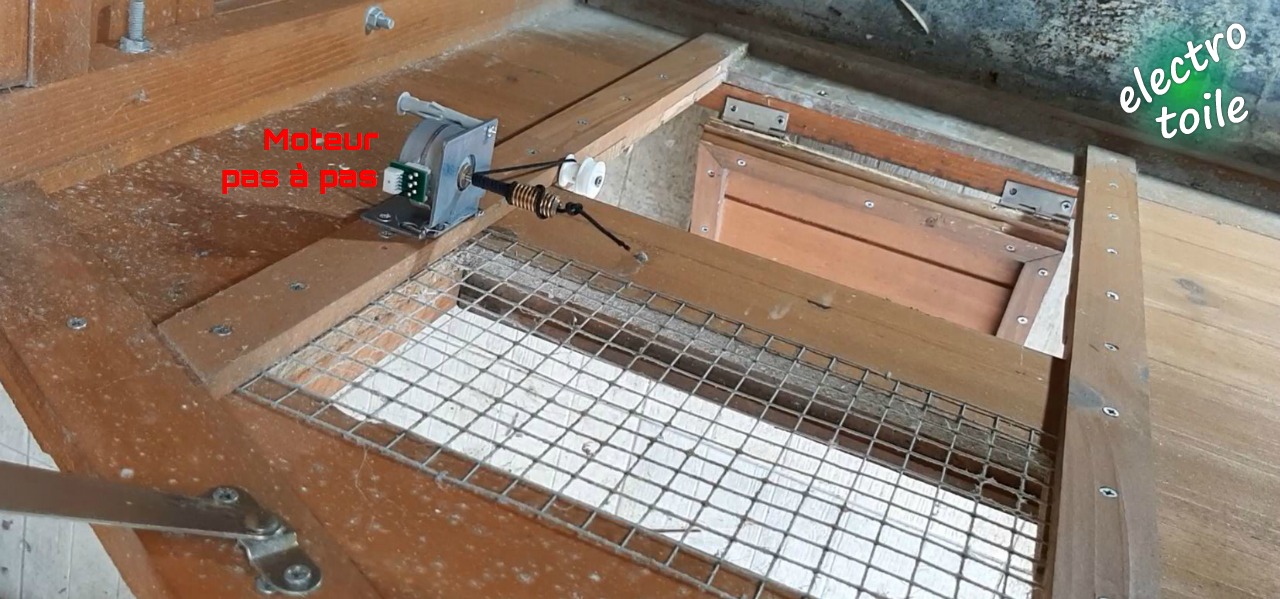

Mécanisme enrouleur pour déplacer la porte automatique du poulailler
Mécanisme de la porte pont-levis du poulailler

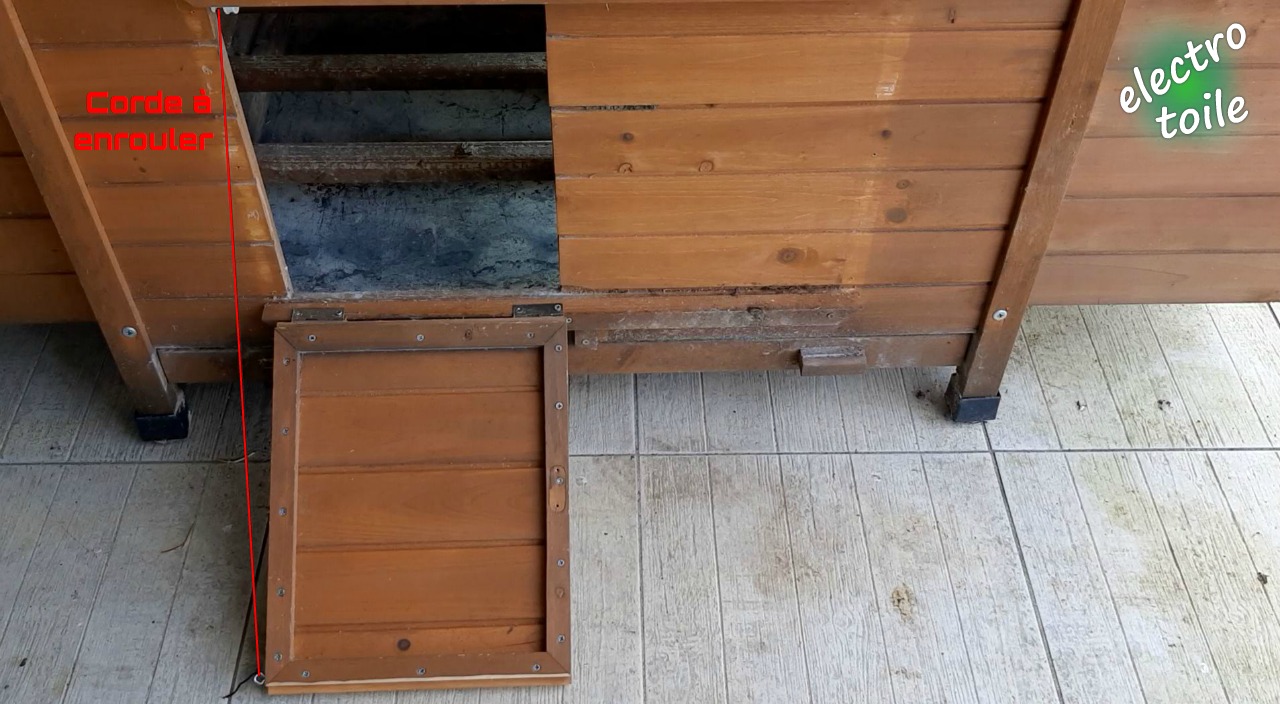

Corde à enrouler pour ouvrir et fermer la porte du poulailler
Corde du mécanisme pont-levis




Matériel nécessaire à la motorisation de la porte :

Le projet d'automatisation de la porte nécessite de s'équiper d'un kit Arduino Uno ou compatible, celui-ci contient l'ensemble des composants à la réalisation de ce projet et bien d'autres choses pour automatiser le porte du poulailler ou concevoir de nouveaux projets en TBT.

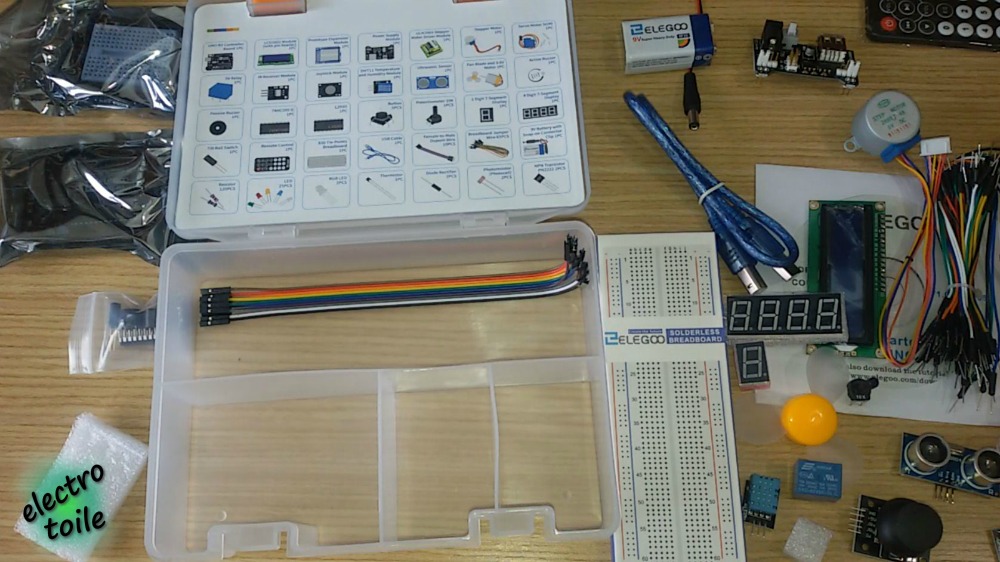

Super starter kit uno R3 Elegoo
Super starter kit Uno | Elegoo

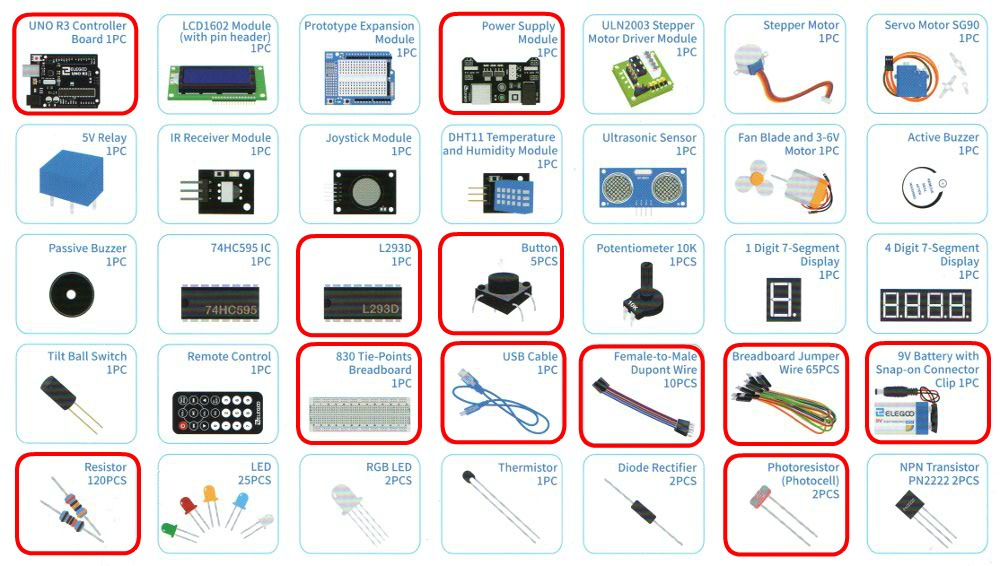

Composants arduino nécessaire pour réaliser une porte de poulailler automatique
Liste des composants utilisés pour l'activité

Pour faciliter la mise en oeuvre du projet une corde fixée sur la porte est nécessaire ainsi qu'un moteur pas à pas qu'il est facile de récupérer dans une vieille imprimante à jet d'encre. L'arbre du moteur doit être suffisament long afin qu'une corde puisse s'enrouler autour lors des mouvements de la porte du poulailler.

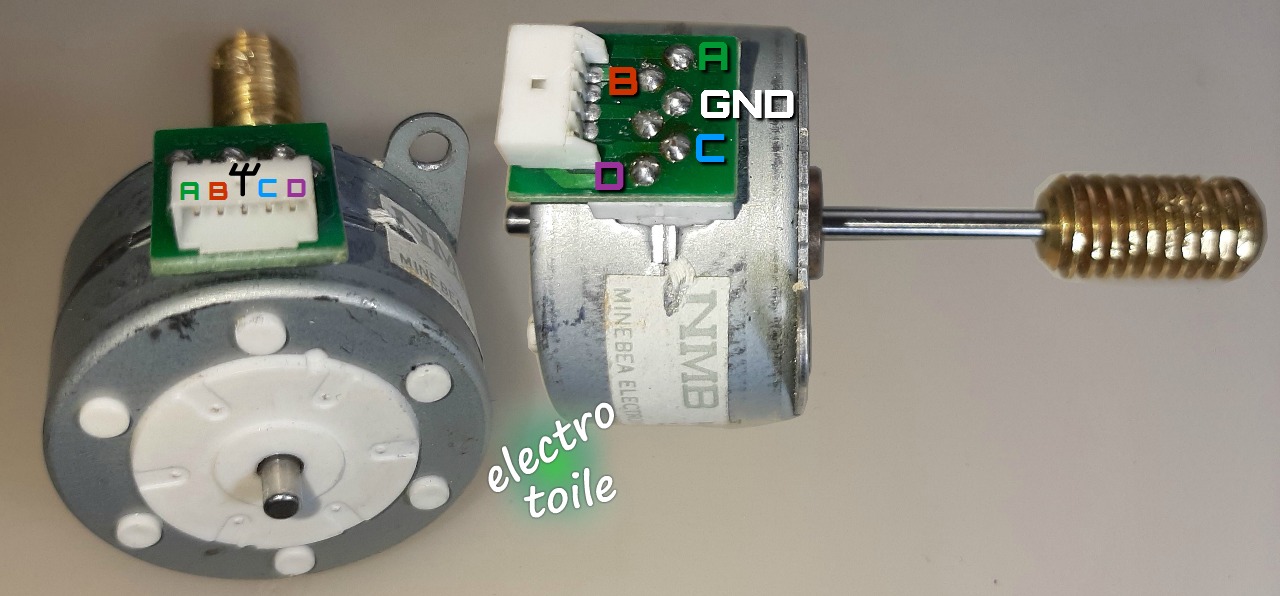

moteur pas à pas imprimante HP PM35L-048-HPD4
Moteur pas à pas imprimante HP : PM35L-048-HPD4

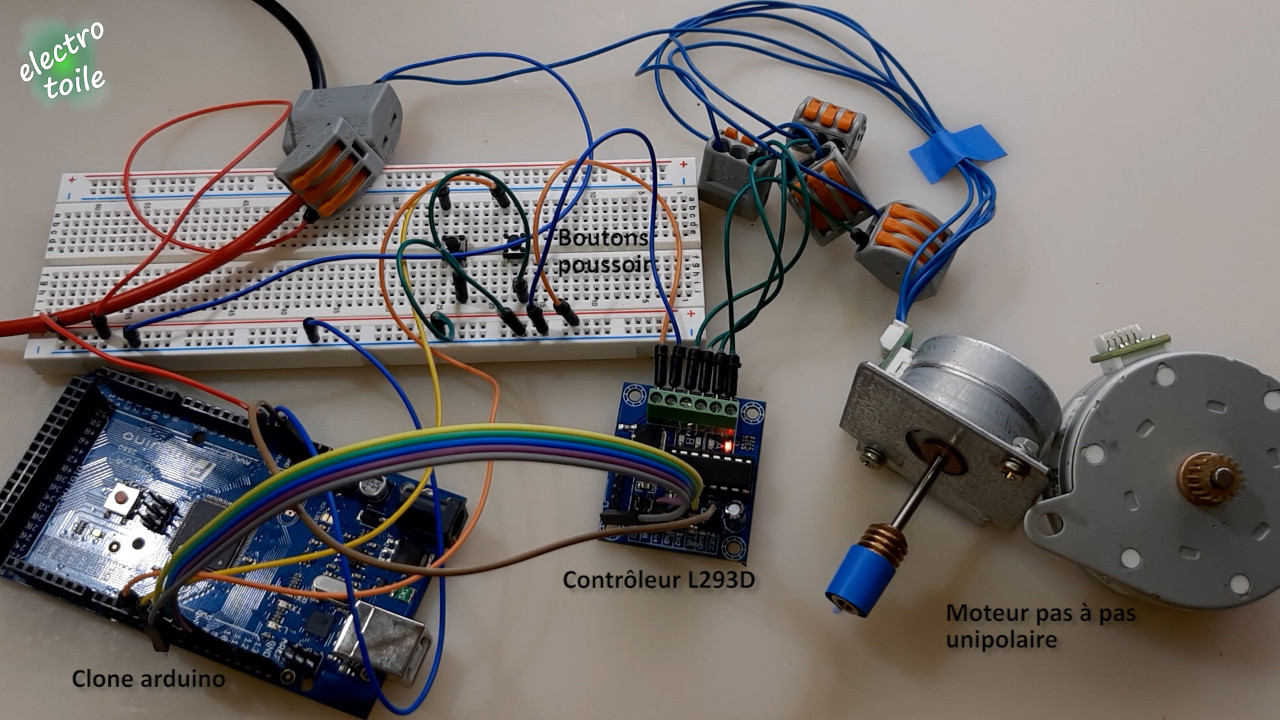

Raccordements électriques en fils volants
Raccordement en fils volants pour le projet





Fiches pédagogiques :

L'activité de préparation dure 3h, elle est réalisée en autonomie.
Elle nécessite d'utiliser une connexion internet pour s'informer et pour consulter un guide sur le moteur pas à pas ou sur la photorésistance.

Fiche d'activité pédagogique U2 Fiche d'activité pédagogique U2 BAC PRO MELEC  préparation à l'automatisation d'une porte de poulailler avec une carte Arduino
Document Cerise Pro prêt à importer


Travaux Pratique Sujet du TP :



Activité pratique de préparatio à la réalisation d'une porte automatique pour poulailler

TP MELEC U2 | Préparation de la motorisation d'une porte de poulailler avec un moteur à courant continu.
