interrupteur crépusculaire Commande par interrupteur crépusculaire

BEP ELEEC S3.5 : Appareillage Basse Tension - Fonction commande : interrupteur crépusculaire.
BAC PRO S3.1 : Interruption en Tout ou Rien - Interrupteur crépusculaire.


Sommaire :

1. Présentation
2. Mise en œuvre
3. Câblage
4. Réglages
5. Exemples
6. Sujet de Travaux Pratiques

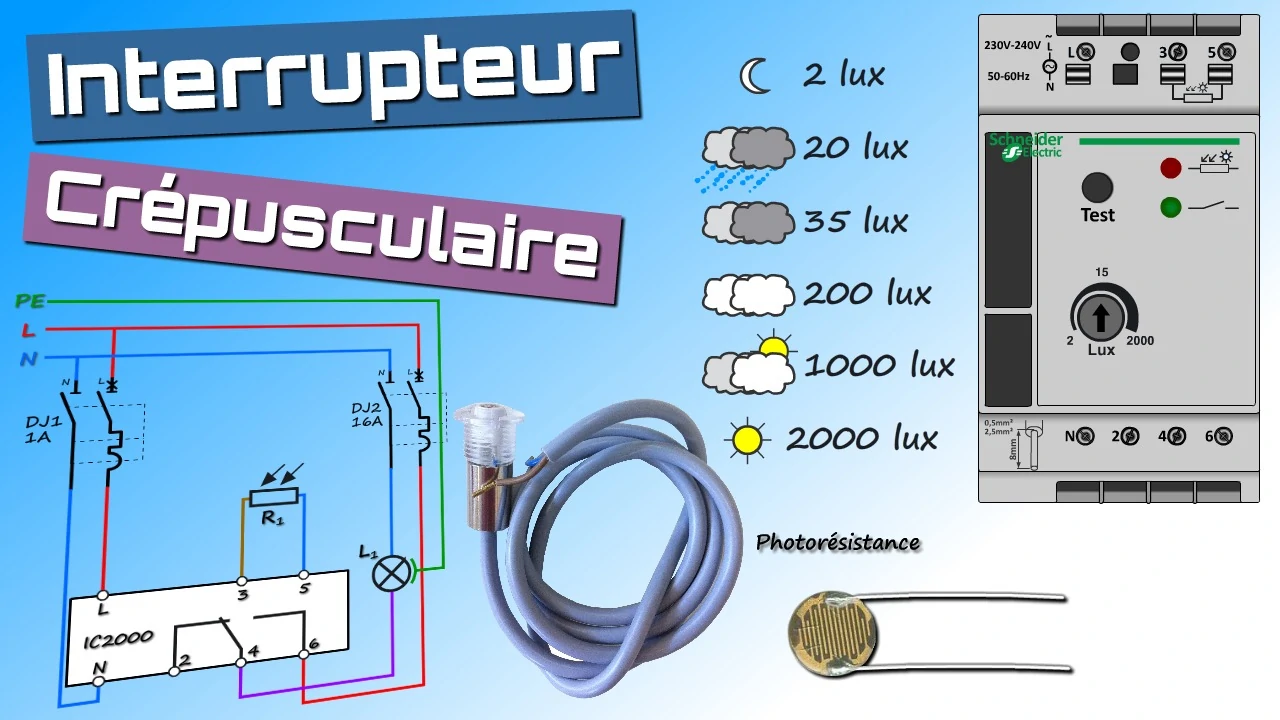

interrupteur crépusculaire 1. Présentation :


L'interrupteur crépusculaire permet de commander un circuit d'éclairage intérieur ou extérieur par détection de luminosité.

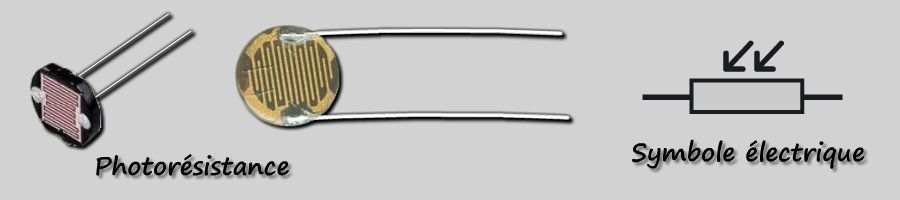

La mesure de la luminosité est réalisé à l'aide d'une photorésistance qui est un composant électronique dont la résistivité (ρ en Ω.m) varie en fonction de la quantité de lumière.
photoresistance
Il existe plusieurs types d'interrupteur crépusculaire qui permettent :
        • Une commande par détection de luminosité ou par calcul
automatique des heures de couché / levé du soleil.
        • Une programmation hebdomadaire.
        • La commande manuelle et /ou commande à distance.
        • Un affichage numérique.

L'interrupteur crépusculaire détaillé ci-après est un IC2000 de référence CCT15284 et de marque Schneider Electric.

Il permet de fermer ou ouvrir lorsque le seuil de luminosité détecté par la cellule photorésistante est atteint.
Le seuil est réglable de 2 lux (nuit) à 2000 lux (soleil plein jour).
L' interrupteur crépusculaire est temporisé ce qui le rend insensible aux variations brusques de luminosité.
La représentation de l'interrupteur crépusculaire ci-dessous est interactive, déplacer la souris sur le matériel pour visualiser les significations.
présentation interrupteur crépusculaire IC2000

interrupteur crépusculaire 2. Mise en œuvre :

Le module de l'interrupteur crépusculaire se place dans un tableau électrique.
L'installation de la photorésistance quant à elle dépendra du type de cellule utilisée (voir images ci-dessous).

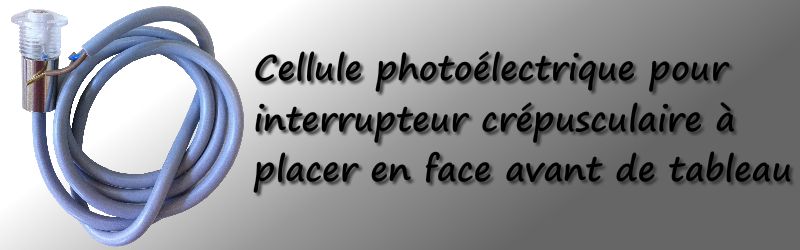

  • 01

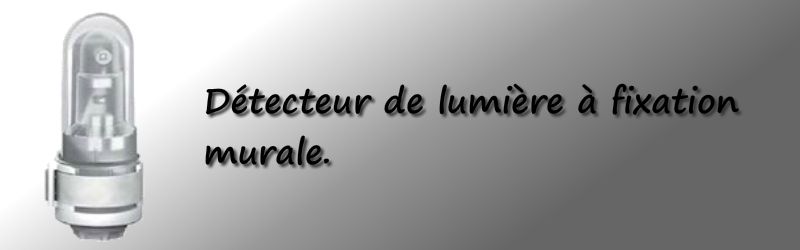

  • 02

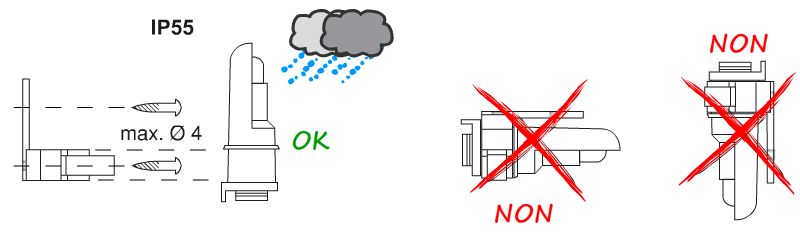

  • 03

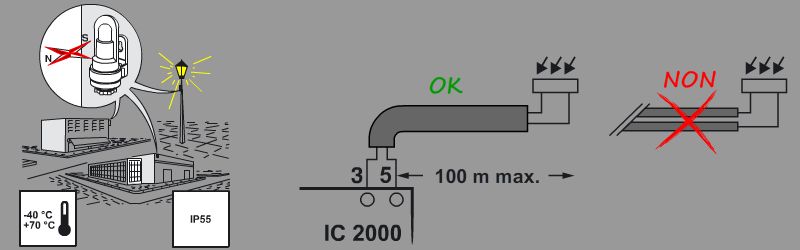

  • 04



interrupteur crépusculaire 3. Câblage :

L'interrupteur crépusculaire doit être protégé par un disjoncteur de calibre 1A à relier aux bornes repérées L-N.
La lampe est protégée par un autre disjoncteur de calibre 16A.

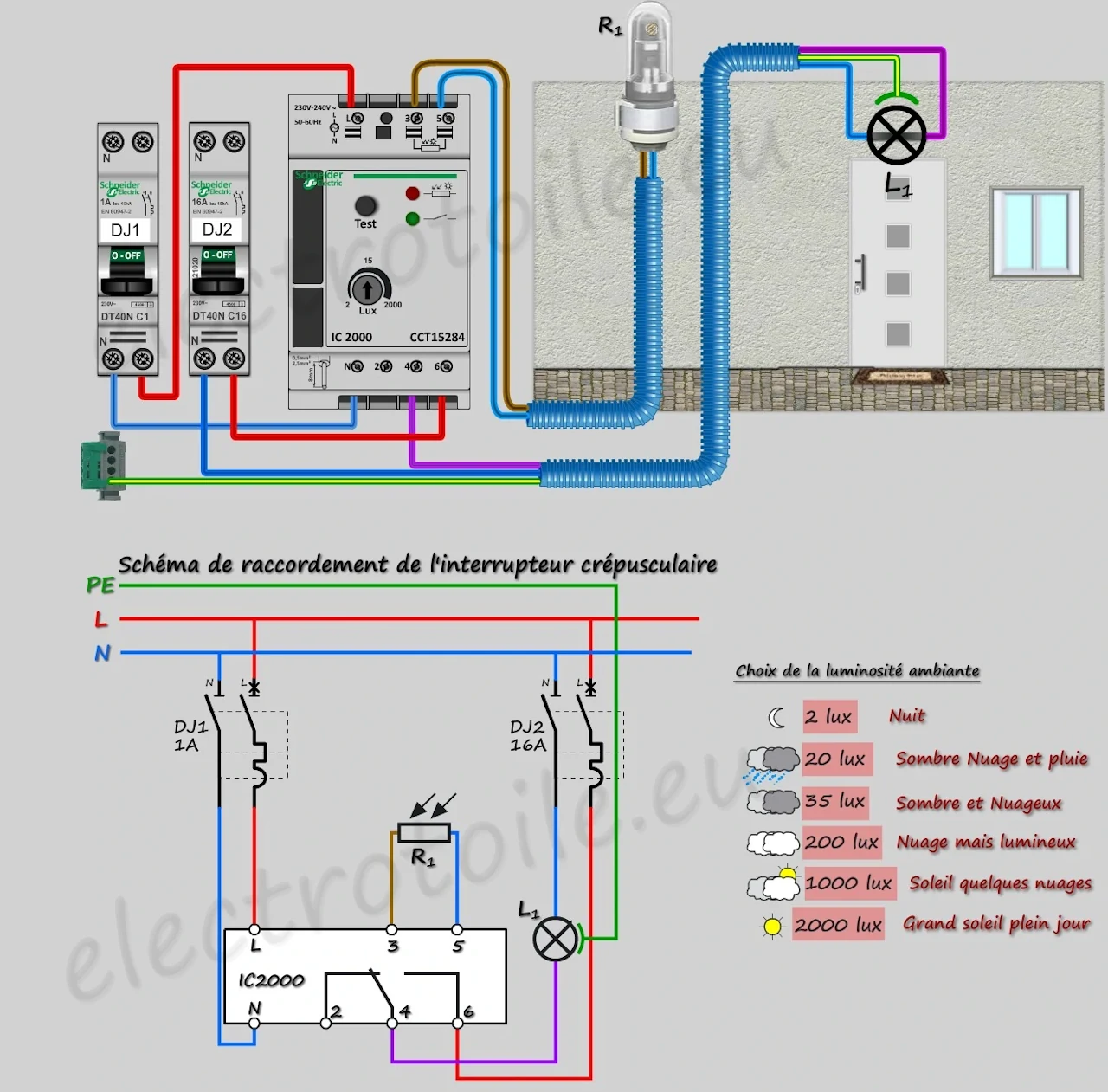

schéma interactif d'un interrupteur crépusculaire




interrupteur crépusculaire 4. Réglages :

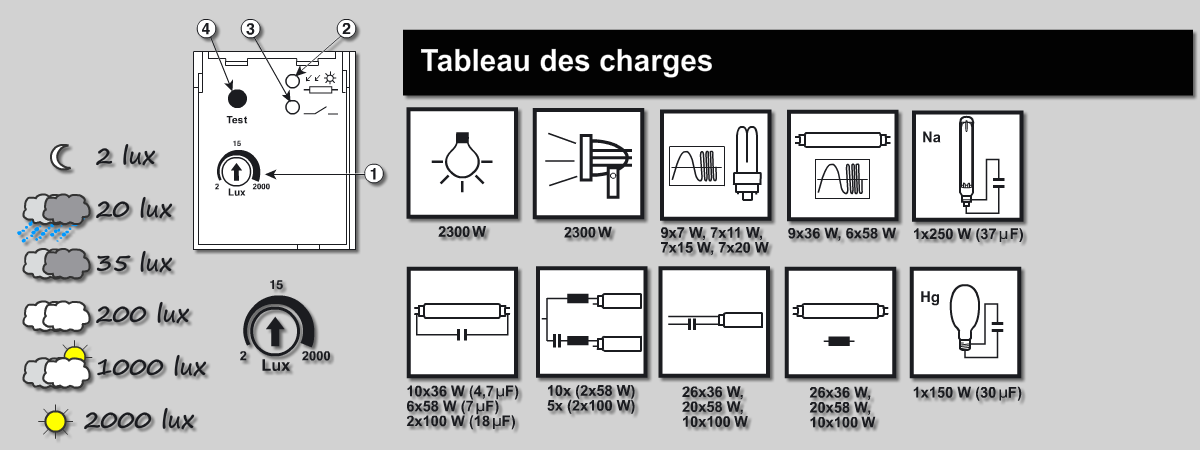

Le seuil de luminosité est réglable de 2 lux (nuit) à 2000 lux (soleil plein jour) :
      • Tourner le potentiomètre (1) gradué de 2 à 2000 lux pour choisir la luminosité seuil.
      • La LED Rouge (2) s'éteint lorsque le seuil affiché est atteint.
      • La LED Verte (3) s'allume lorsque le contact se ferme (basculement du relais).

L'interrupteur est temporisé à l'enclenchement et à la coupure.
Si on appuie sur le bouton Test (4) on peut vérifier le fonctionnement de l'interrupteur et de la lampe, car le contact se ferme pendant un certain temps indépendamment du seuil de luminosité.
  • reglage_inter_crepus



interrupteur crépusculaire 5. Exemples :

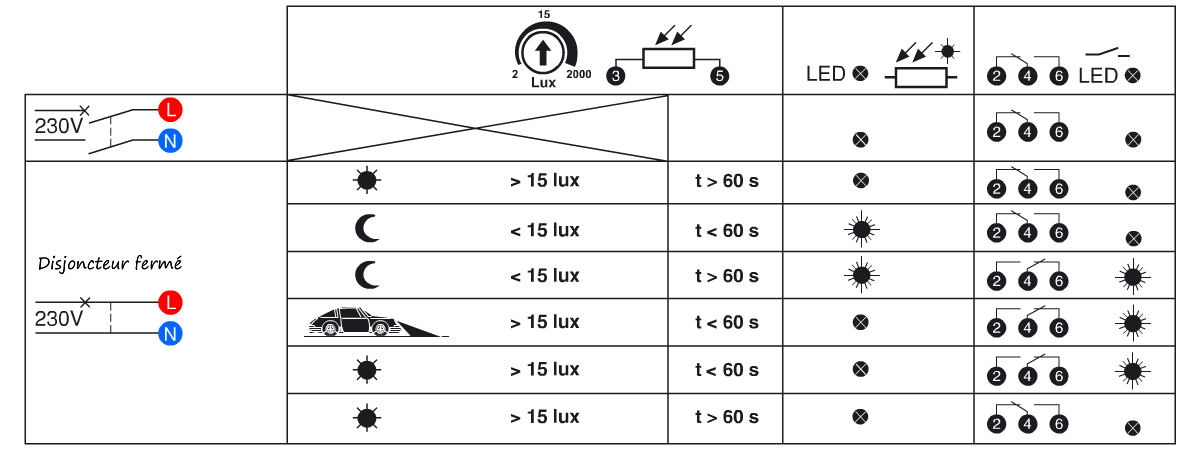

  • Exemples de situations pour interrupteur crépusculaire




interrupteur crépusculaire 6. Travaux Pratiques :


Commande d'un éclairage par un interrupteur crépusculaire sans contacteur (Montage en encastré cellule 3D, IRL, moulure, ICTA sur planche 2D.)   logo new
