La station solaire plug and play Sunethic : une solution innovante pour votre maison



réduisez votre facture électrique avec la station solaire sunethic

Sunethic est une station solaire plug and play qui permet d'économiser sur la facture électrique en utilisant une source d'énergie renouvelable, le soleil ☀. Cette solution solide et durable contribue au développement durable en réduisant l'empreinte carbone de votre domicile. En somme, la station solaire plug and play Sunethic offre un intérêt pratique et rentable pour ceux qui cherchent à économiser de l'électricité tout en étant écologiquement responsable. Découvrez dans cet article mon expérience personnelle avec la station photovoltaïque Sunethic dans se version F780, l'alternative rentable pour votre facture d'électricité et pour bénéfique pour l'environnement.



  • La station solaire Sunethic en vidéo
  • Réception de la station Sunethic
  • Déballage de la station solaire
  • Montage de la station photovoltaïque Sunethic
  • Pose au sol de la station solaire
  • Mise en service des panneaux solaires Sunethic
  • Comment sont fabriqués les panneaux panneaux photovoltaïque Systovi ?
  • Quelle est la production de l'énergie solaire de la station Sunethic


La station solaire Sunethic en vidéo :

Retrouvez l'installation complète et le premier bilan d'utilisation sur la station solaire Plug & Play Sunethic dans ce guide en vidéo.


Vous l'aurez compris, l'installation d'une station solaire au sol est bien plus simple et rapide que la pose sur toiture d'un kit solaire. D'ailleurs, si la vidéo vous a convaincu de vous lancer dans la production solaire, profitez d'une réduction de 5% sur l'achat d'une station solaire sur le site Sunethic avec le Code Promo sunethic_electrotoile5 (valable jusqu'au 31/11/2023).


Réception de la station Sunethic :

La société assurant la livraison (Kuehne Nagel) de la station solaire Sunethic, vous envoi un SMS afin de bloquer avec vous le jour de la livraison. Le colis arrive sur palette chevalet en bois, il pèse près de 83 kg au total et il est composé de 2 carton posés à la verticale, un carton pour chaque station solaire.

Les deux cartons sont maintenus à la palette avec trois sangles de cerclage une à l'horizontale et les deux autres à la verticale.

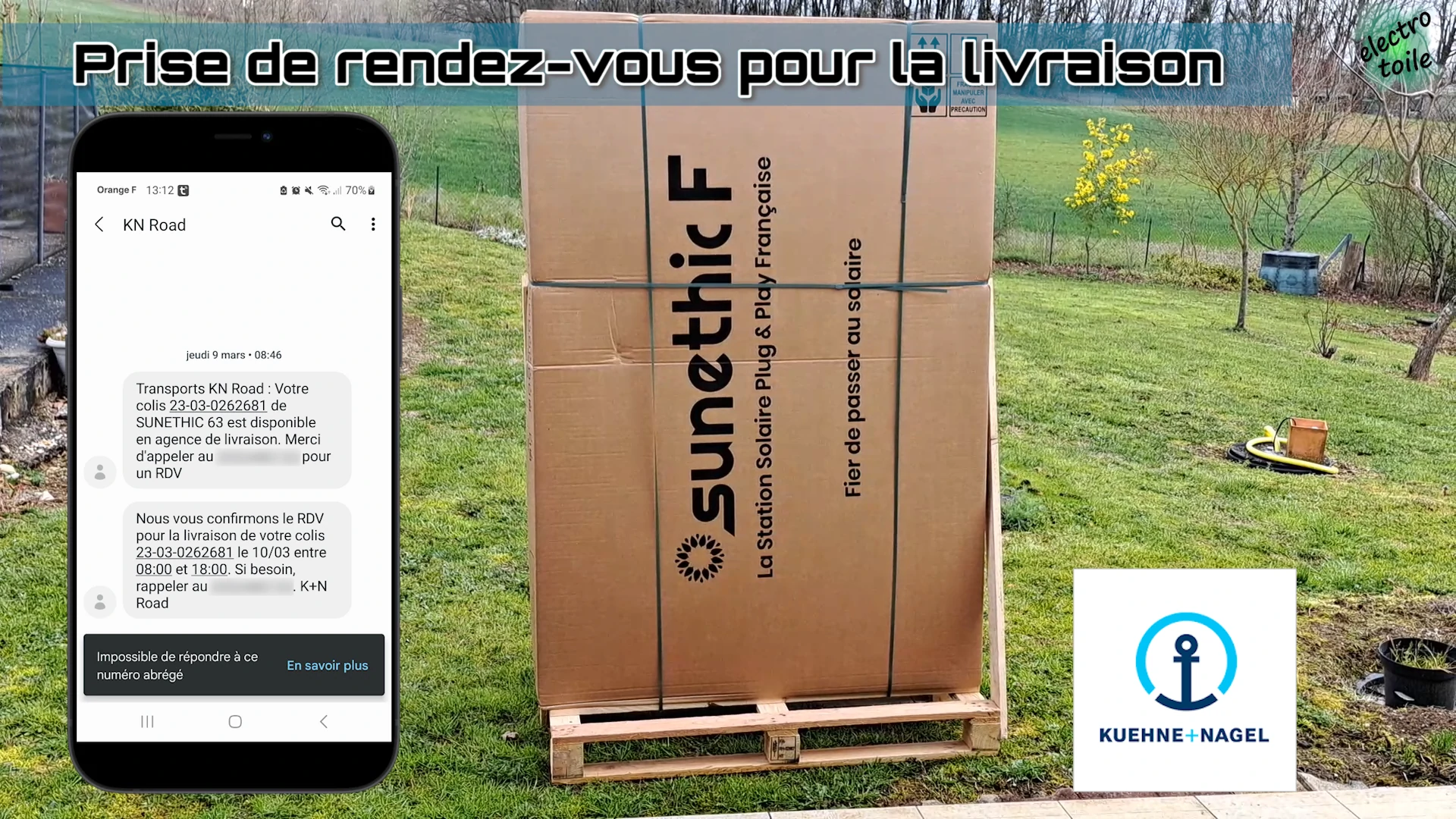

organisation pour la réception de la station solaire Sunethic
La prise de rendez-vous pour la livraison se fait par téléphone

La manutention d'une station peut se faire seul, mais il est conseillé de déplacer chaque carton à deux personnes, une station solaire pèse près de 34 kg et c'est plutôt encombrant.

une station solaire Sunethic pèse environ 34 kg
Il est possible de déplacer une station seul, mais mieux vaut être à deux

Si vous avez un endroit à l'abris, voyez avec le livreur s'il peut vous déplacer la palette au plus près afin de faire le déballage au sec. Mais attention, prévoyez de la place au sol car les deux cartons prendront environ 4 m².

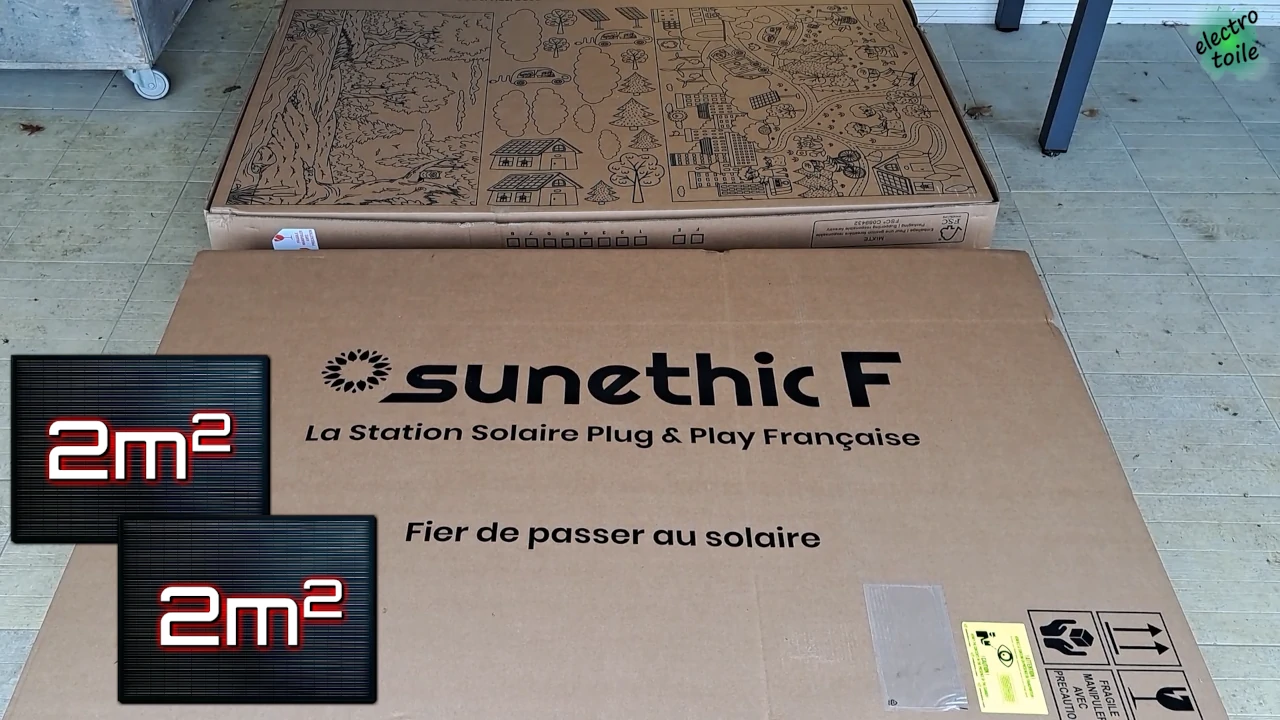

les cartons de la station solaire plug & play sunethic occupe 4m²
Le packaging est pensé de manière à réutiliser l'un des cartons pour occuper les plus petits

Comme vous pouvez le voir sur la photo ci-dessous, la face inférieure du carton est imprimée avec des illustrations pour les enfants afin qu'ils puissent découper, colorier ou peindre. Tout un tas d'activités pour occuper les plus petits pendant que les plus grands assemblent la station solaire Sunethic.

le carton arrière de la station sunethic est imprimé avec des illustrations pour les enfants
Le packaging est pensé de manière à réutiliser l'un des cartons pour occuper les plus petits


5% de réduction sur le site Sunethic
L'offre de réduction est valable avec toutes les versions Sunethic jusqu'au 31 novembre 2023


Déballage de la station solaire :

Lorsque on ouvre le premier carton, on peut observer l'arrière de la station solaire, le micro-onduleur duo et la structure métallique noir avec la notice et une petite boîte carton regroupant des accessoires et la passerelle de communication radio.

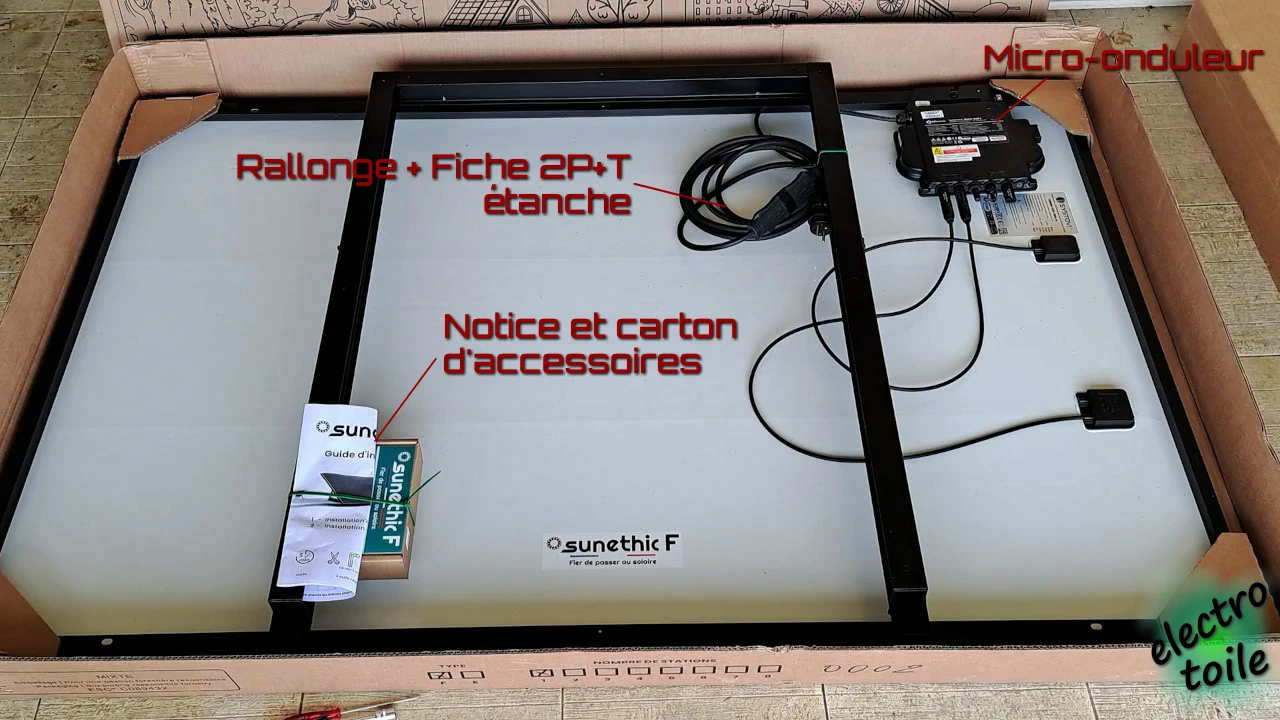

composition de la station solaire Sunethic
Qu'est-ce-qui est inclut dans la station solaire Sunethic ?

Le second panneau photovoltaïque n'est quant à lui pas équipé de micro-onduleur.

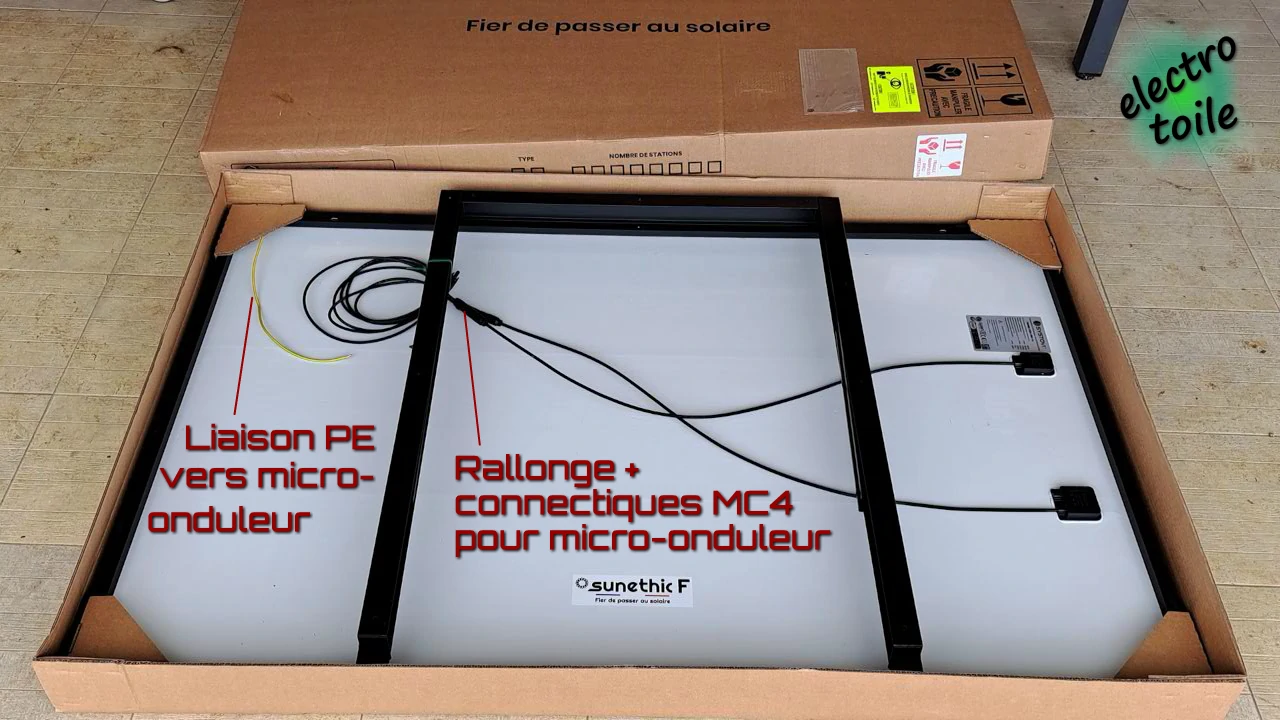

constitution de la station solaire Sunethic
Qu'est-ce-qui est inclut dans la station solaire Sunethic ?

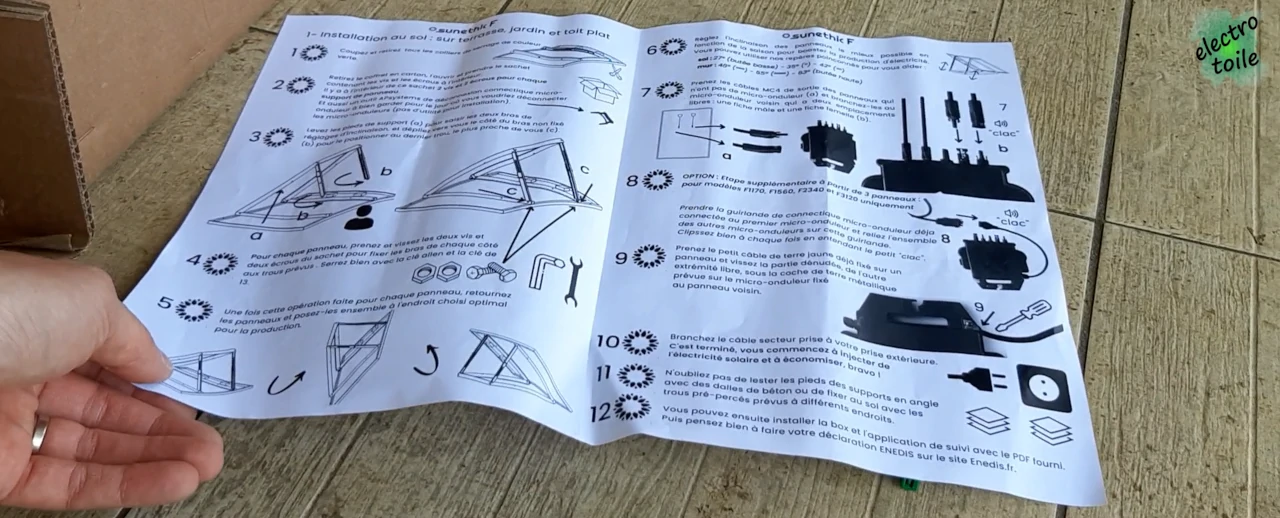

La notice d'instructions fait 4 pages, elle est simple mais efficace, on y retrouve les informations nécessaire pour une pose de la station solaire soit au sol ou contre un mur. Vous y retrouverez également les explications sur les raccordements électrique à faire sur le micro-onduleur (câble DC et conducteur de terre).

notice d'assemblage de la station solaire plug and play Sunethic
Notice d'installation de la station Sunethic au sol ou contre un mur

Dans la boîte en carton, vous trouverez tout d'abord une lettre de bienvenue et de remerciements du fondateur de Sunethic. Côté matériel, il y a la passerelle Ecu-B permettant la communication radio entre le micro onduleur APsystem et la box internet ainsi que deux antennes Wifi / Zigbee et l'alimentation secteur. Cette passerelle reçoit à distance les données de puissance et d'énergie produite par le micro onduleur.

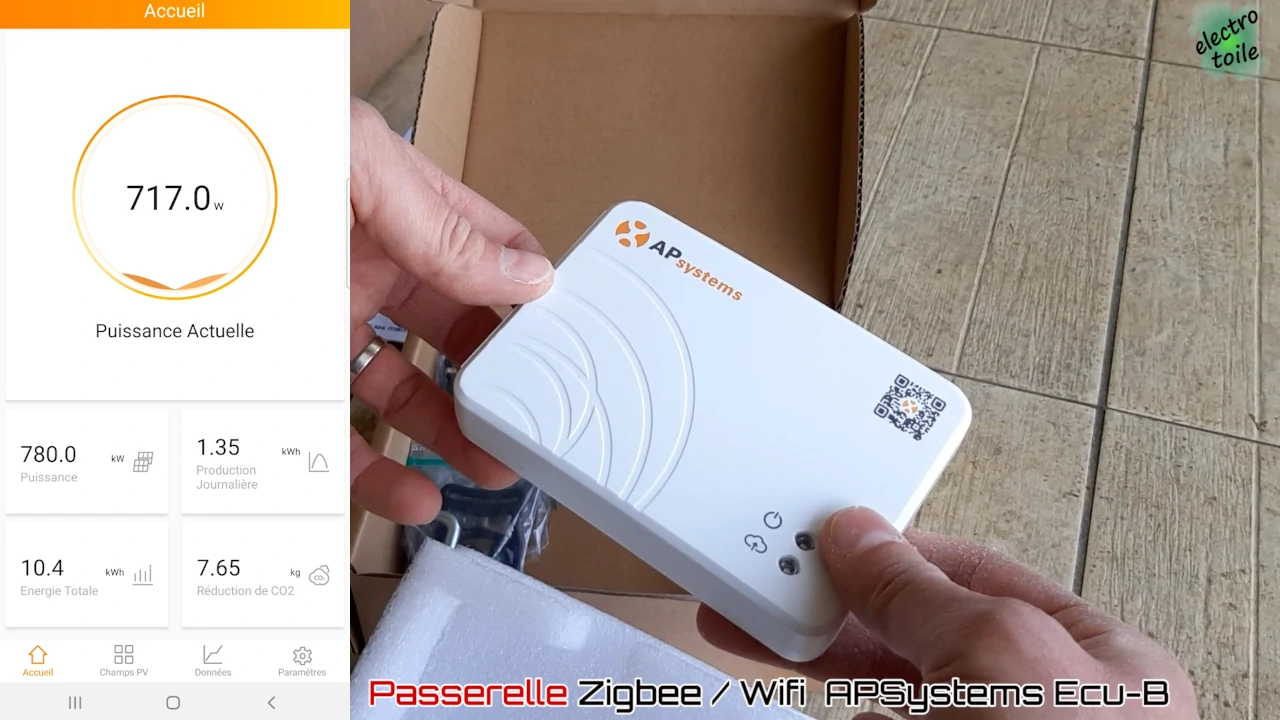

passerelle Zigbee Ecu-B de la station solaire Sunethic
Passerelle Ecu-B (APsystem) pour récupérer les données du micro-onduleur sur votre smartphone

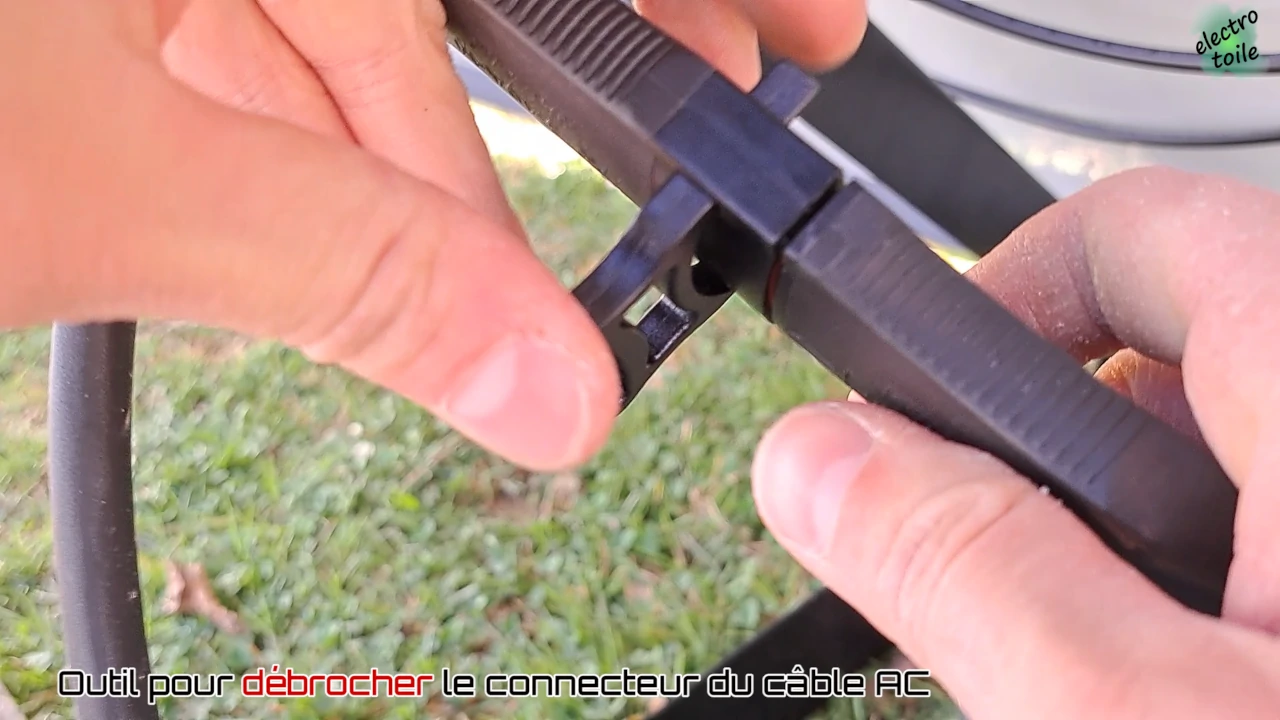

Et dans ce sachet on retrouve un outil en plastique permettant de débrocher le connecteur du câble AC en sortie du micro-onduleur APS.

outil de déconnexion connecteur AC en sortie du micro onduleur APS
Cet outil permet de débrancher le connecteur sécurisé en sortie du micro-onduleur de marque APsystem

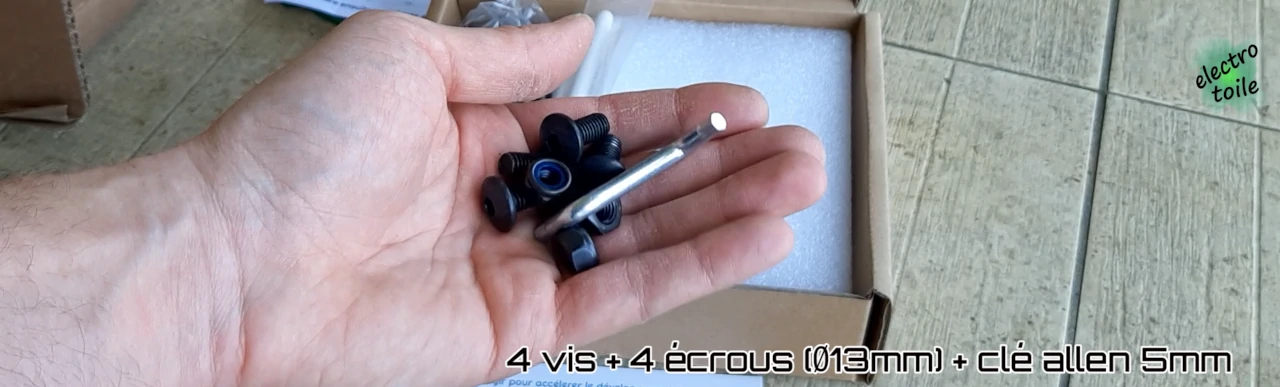

Le sachet contient également le nécessaire de visserie 4 vis, 4 écrous et une clé allen pour la fixation des bras d'inclinaison sur la structure métallique de la station solaire.

outil de déconnexion connecteur AC en sortie du micro onduleur APS
Nécessaire pour l'assemblage de la station Sunethic


Montage de la station photovoltaïque Sunethic :

Le montage de la station solaire Sunethic prend maximum 20 minutes pour une pose au sol en comptant la manutention, le déballage et la mise en service. La procédure est relativement simple et bien expliqué dans le livret fournit.

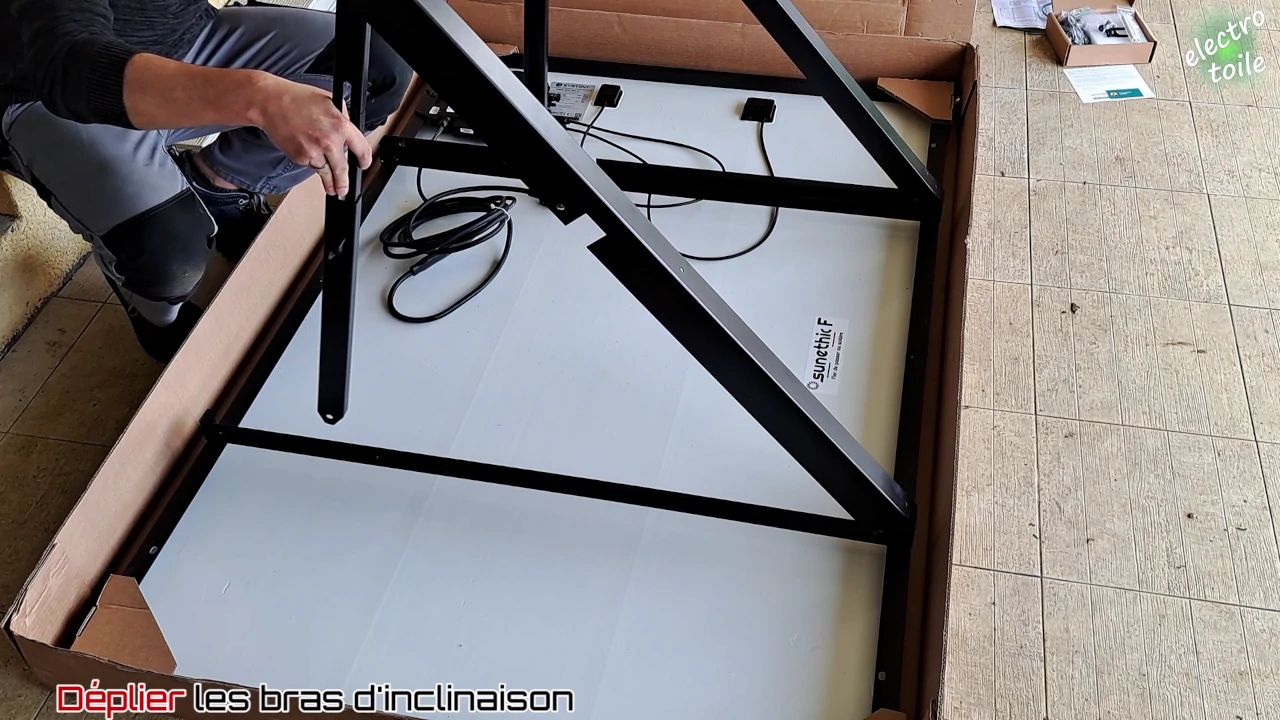

assemblage de la station solaire Sunethic
Déplier les bras d'inclinaison de la station solaire Sunethic

Dans un premier temps, il faut déplier les bras d'inclinaison et les fixer au support métallique.

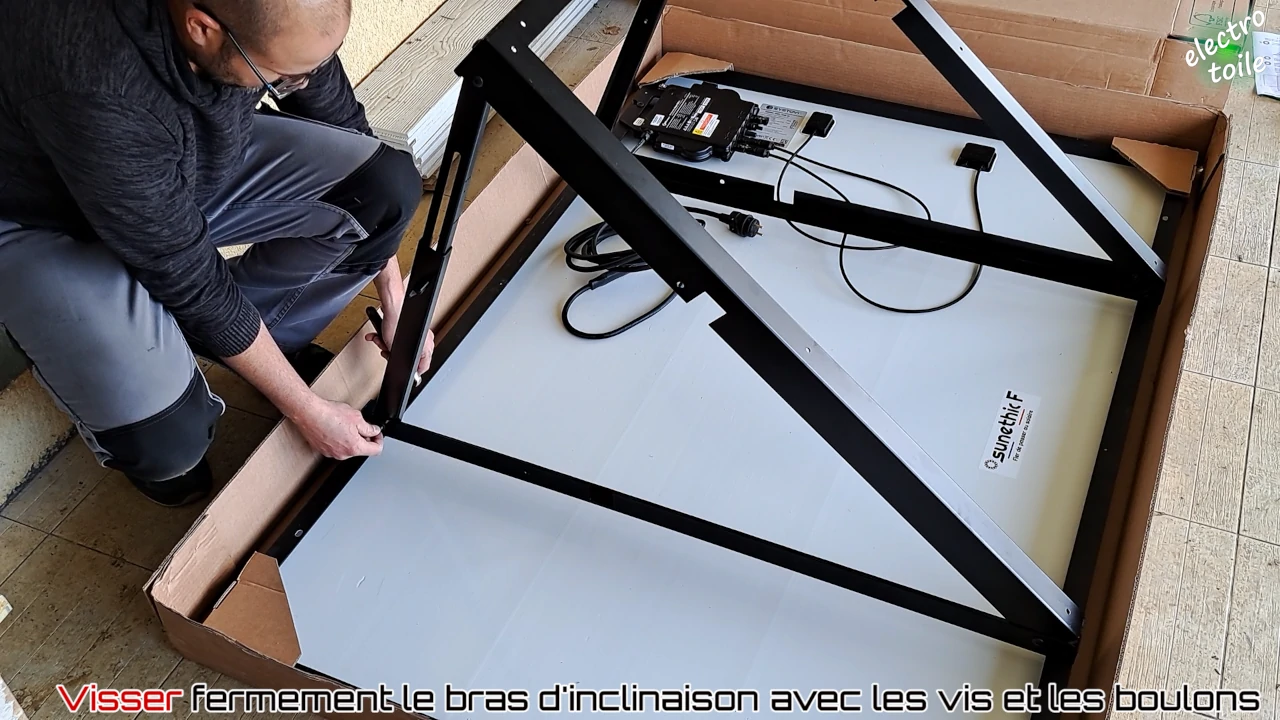

visser les bras d'inclinaison au support de la station solaire Sunethic
Visser fermement les bras d'inclinaison au support de la station Sunethic

Vous pouvez utiliser la clé fournie ou une clé à cliquet afin de serrer les bras de fixation de la station.

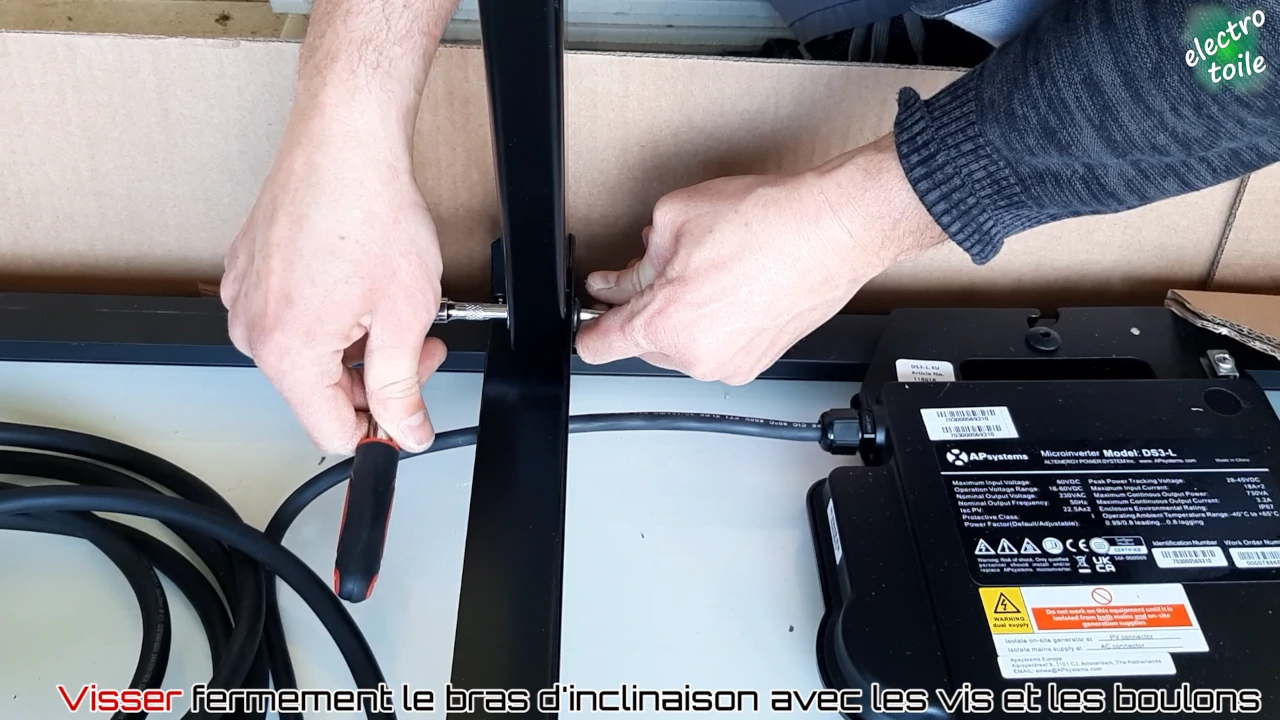

assembler la station solaire sunethic F780
Assemblage de la station Sunethic F780


5% de réduction sur le site Sunethic
L'offre de réduction est valable avec toutes les versions Sunethic jusqu'au 31 novembre 2023


Pose au sol de la station Sunethic :

Après avoir assembler les bras d'inclinaison de la station, vous pouvez la retourner en faisant attention à ne pas cogner le panneau photovoltaïque (bien dégager les alentours).

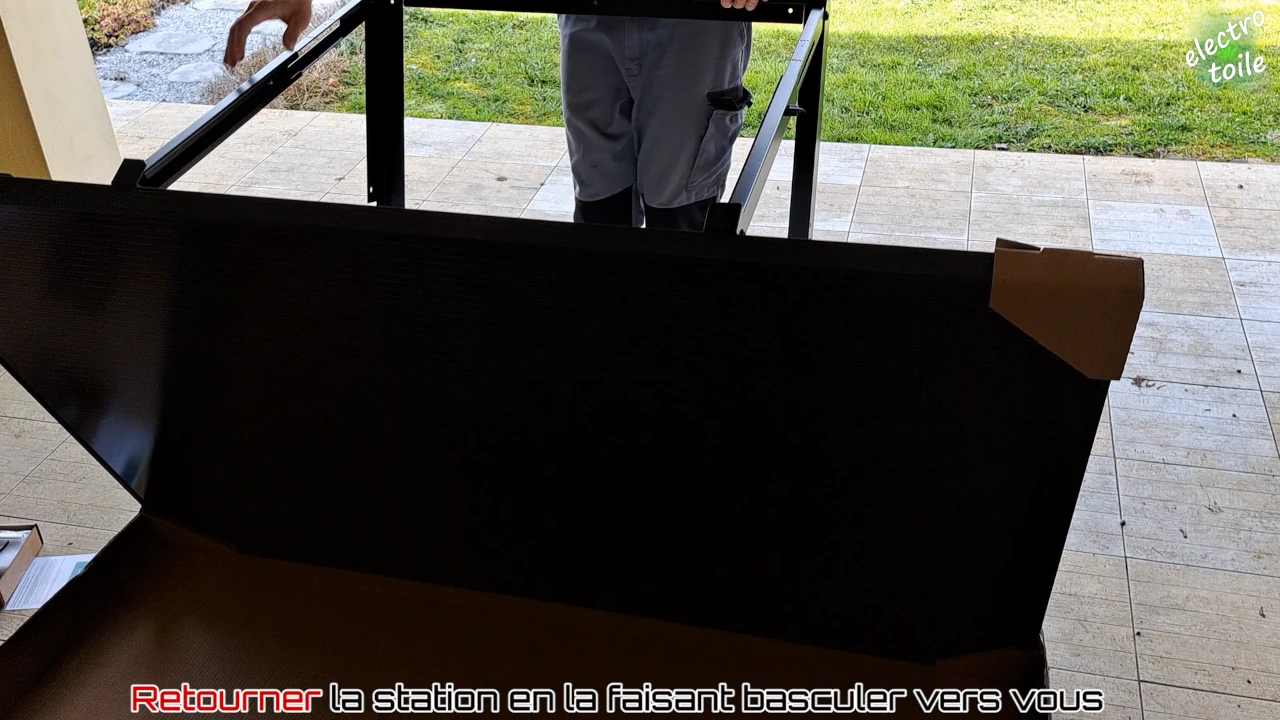

retournement de la station solaire sunethic F780
Retournement de la station Sunethic F780

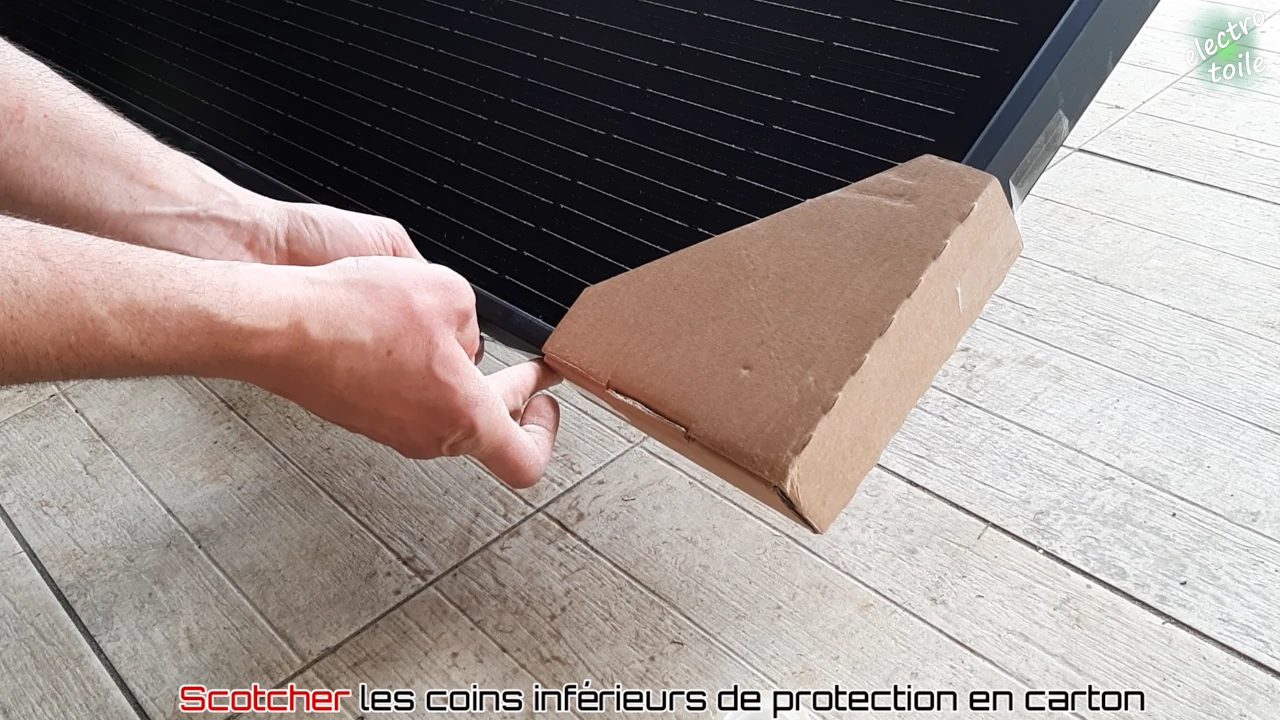

Pour maintenir la protection de la station, je scotch les angles en carton, ainsi, ils ne tomberont pas lors du déplacement dans le jardin des deux panneaux.

scotcher les angles en carton permet de protéger la station solaire Sunethic lors du déplacement dans le jardin
Les angles en carton sont bien pratique pour protéger la station Sunethic lors du transport dans le jardin

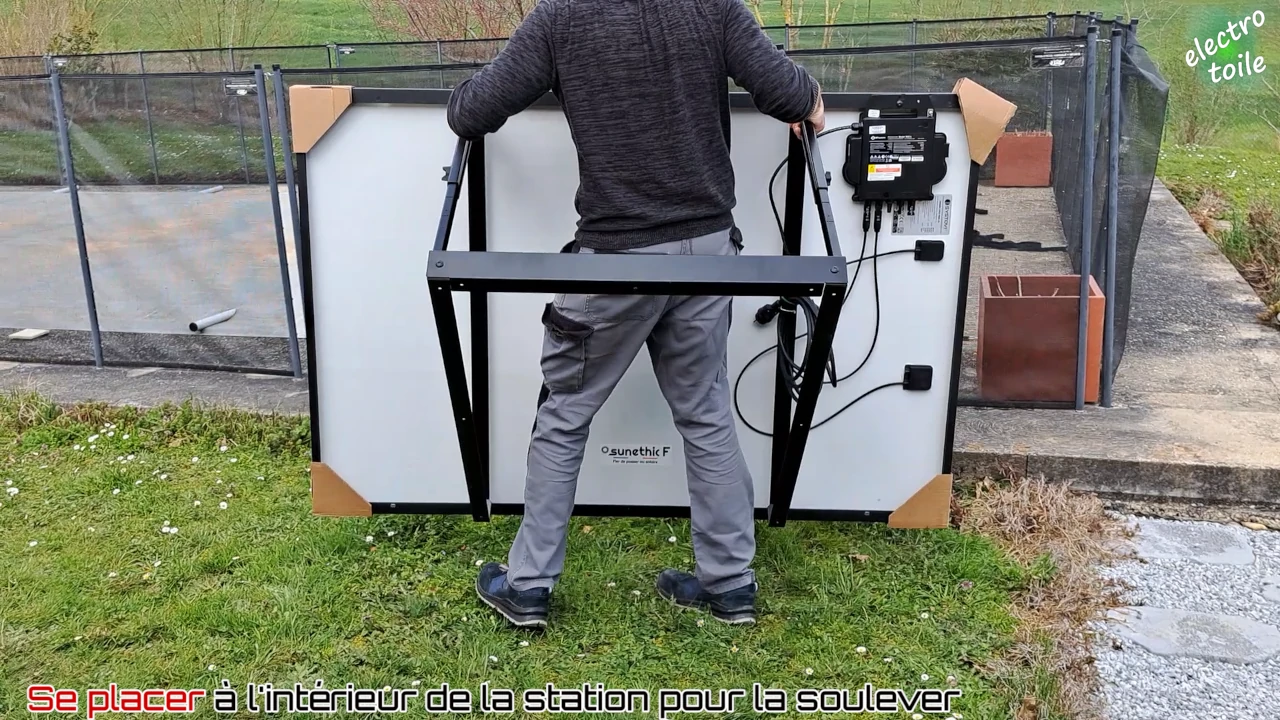

Malgré l'encombrement, il est possible à une personne seule de porter le station solaire. Le plus pratique est de régler l'inclinaison au plus haut afin de pouvoir passer à l'intérieur pour la porter simplement.

porter la station solaire sunethic
Déplacement seul de le station Sunethic

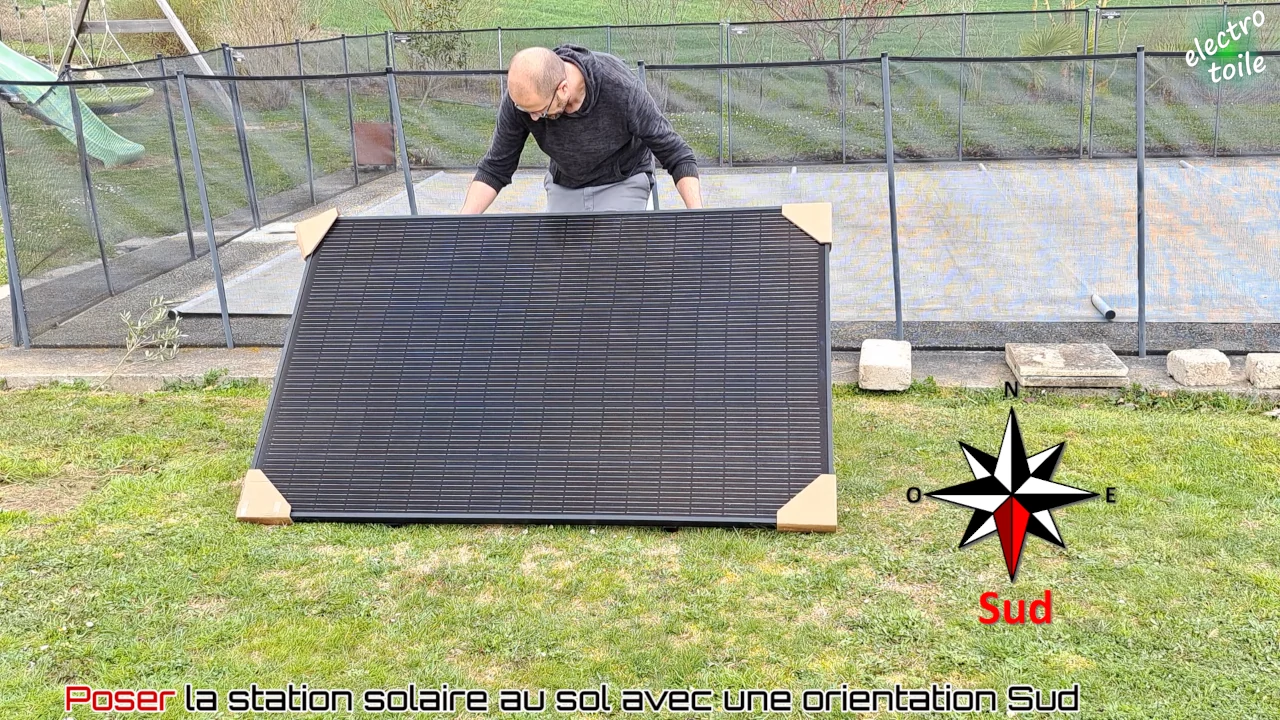

Lorsque vous poserez la station solaire, vérifiez son orientation, afin qu'elle soit exposée idéalement vers le Sud. Cela maximisera la production d'électricité sur toute l'année.

porter la station solaire sunethic
L'orientation vers le Sud du panneau solaire Sunethic permet d'augmenter la puissance produite sur l'année

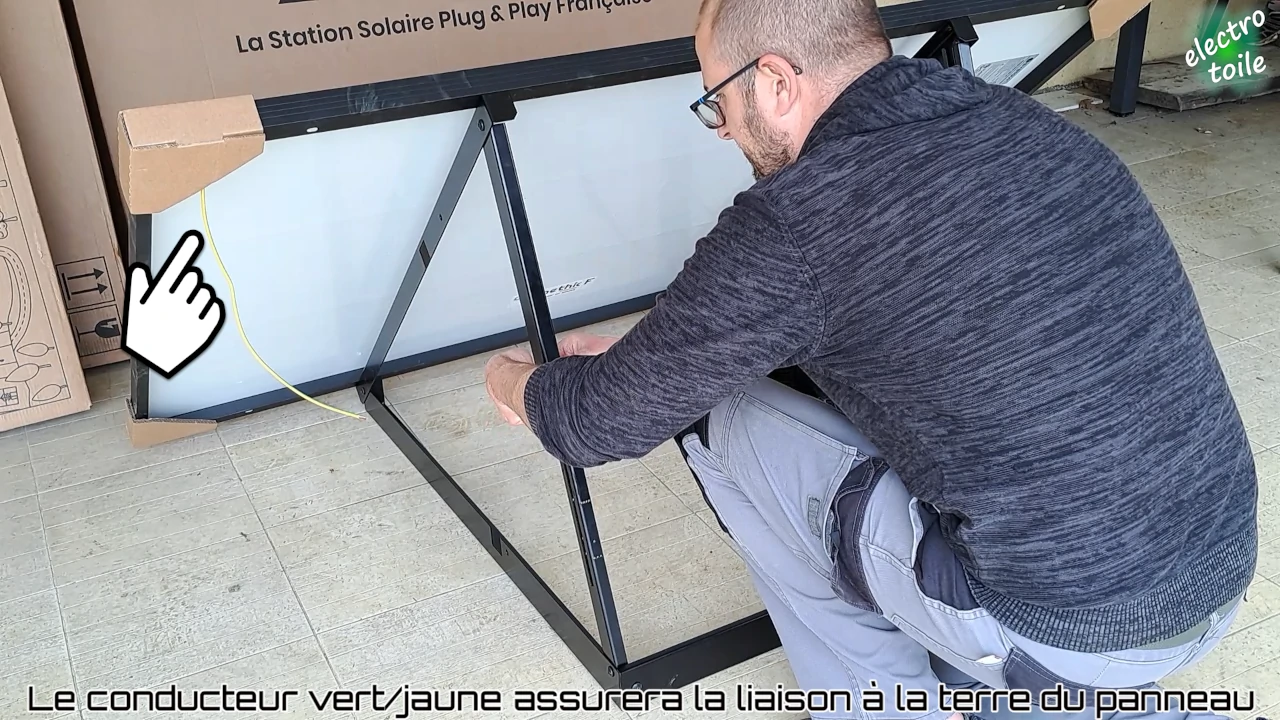

Lorsque le premier panneau Sunethic est assemblé, il faut procédé de la même façon pour le second panneaux (et les suivant si vous avez plus de 2 panneaux photovoltaïques). La seconde station est équipée du fil du terre vert/jaune, veillez à positionner ce conducteur à proximité du micro-onduleur équipant le premier panneau.

assembler la station solaire sunethic F780
Le conducteur de terre sera à relier au micro-onduleur présent sur la première station solaire

Il convient donc de placer les deux panneaux photovoltaïques à côté l'un de l'autre pour faciliter la mise à la terre du second panneau.

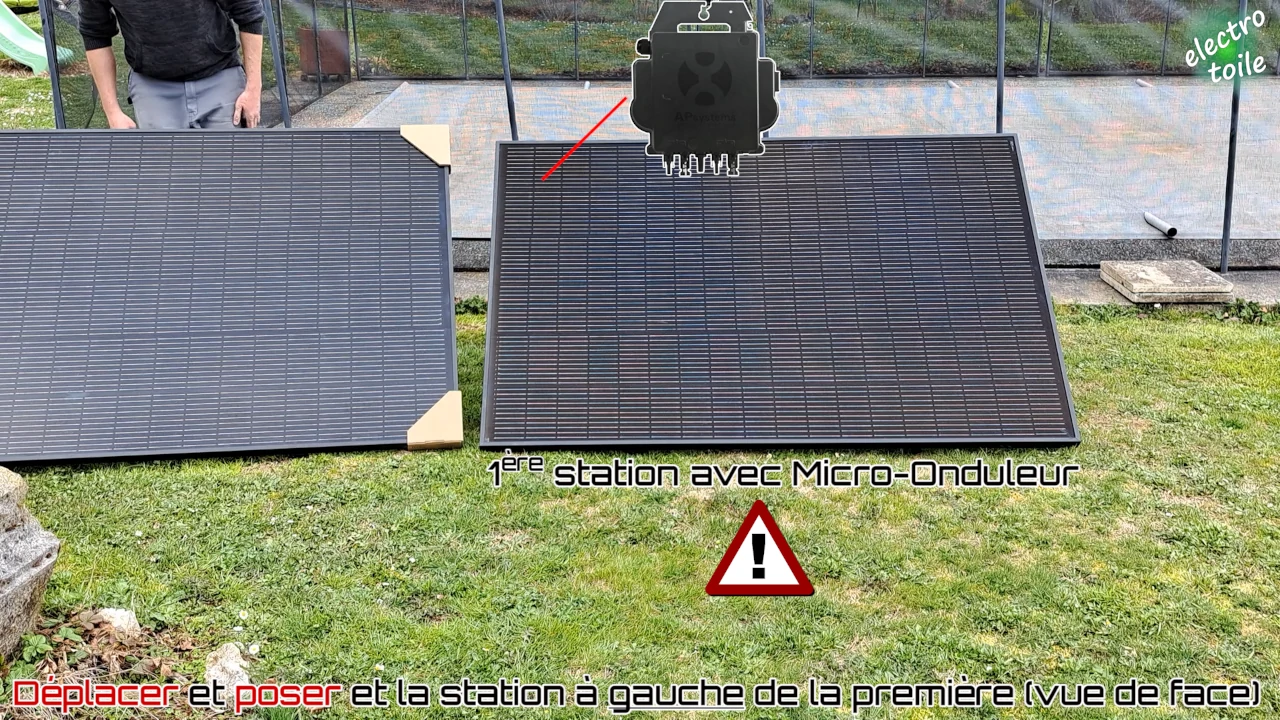

positionnez la seconde station sunethic à proximité de la première

Raccordement de la seconde station solaire :

Afin de garantir la sécurité des personnes sur les deux panneaux photovoltaïques, il faut relier le conducteur de terre (vert/jaune) du second panneau sur le premier, et plus précisément sur le bornier de terre du micro-onduleur.

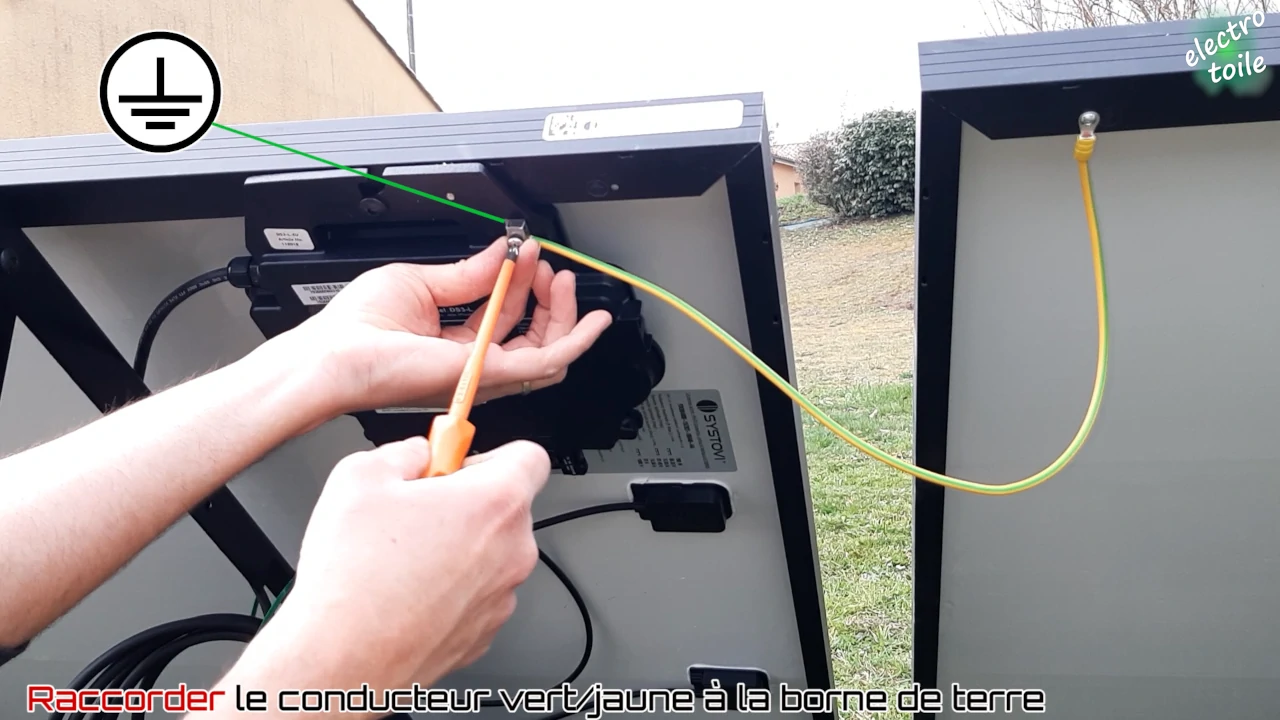

mise à la terre de la station solaire sunethic
Mise à la terre du second panneau photovoltaïque

Il faut également relier les deux conducteurs (+ et -) en sortie de la boîte de jonction du second panneau photovoltaïque vers les bornes (+ et -) disponibles du micro-onduleur du premier panneau (côté courant continu DC). Ce raccordement se fait avec les fiches MC4 sécurisées.

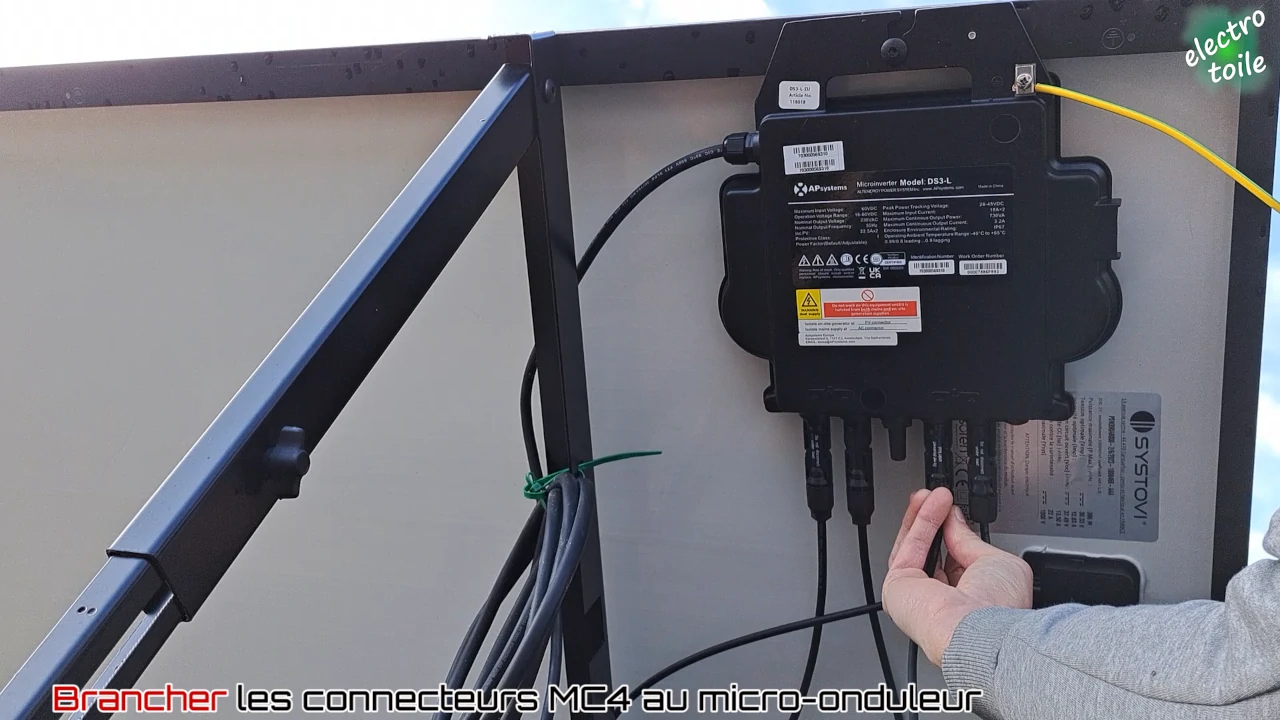

raccordement de la station solaire sunethic
Raccordement des câbles solaires sur le micro-onduleur avec les connecteurs MC4


Mise en service des panneaux solaires Sunethic :

La station Sunethic est prêt à être mise en service. Voici à quoi ressemble l'installation d'un point de vue électrique avec ce schéma de principe :

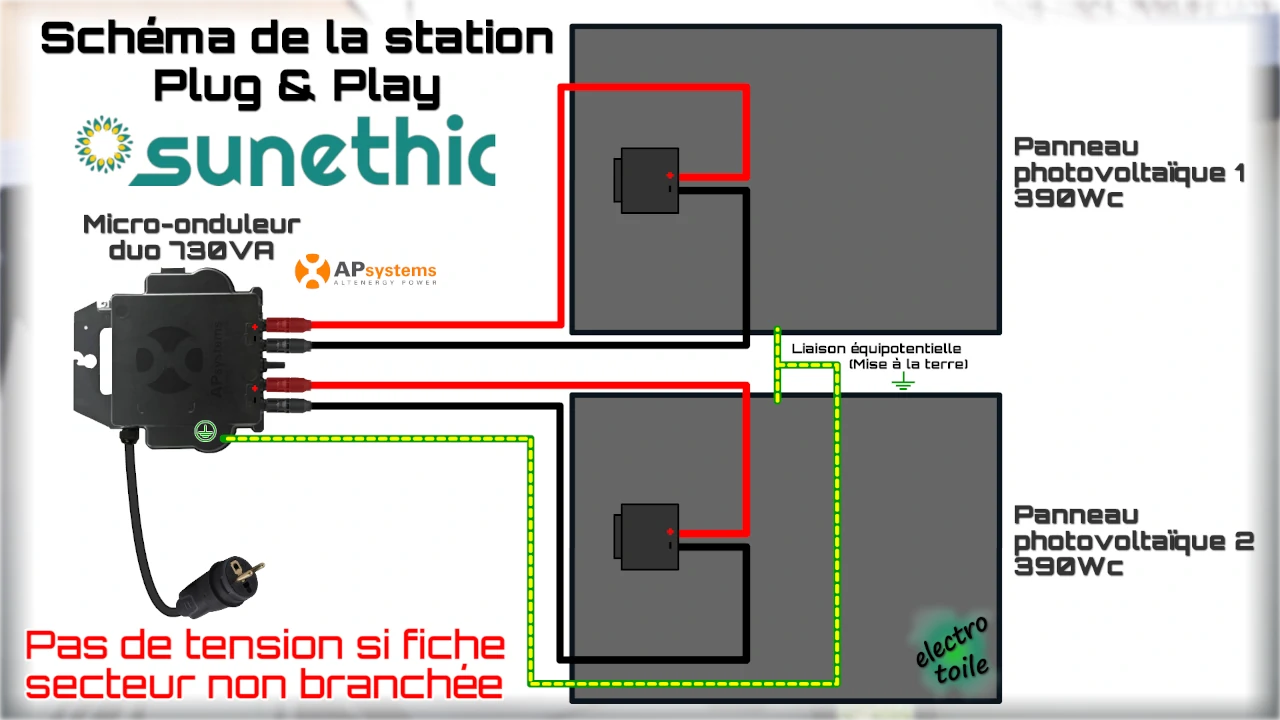

plan de câblage de la station solaire sunethic
Schéma électrique de la station solaire Sunethic F780

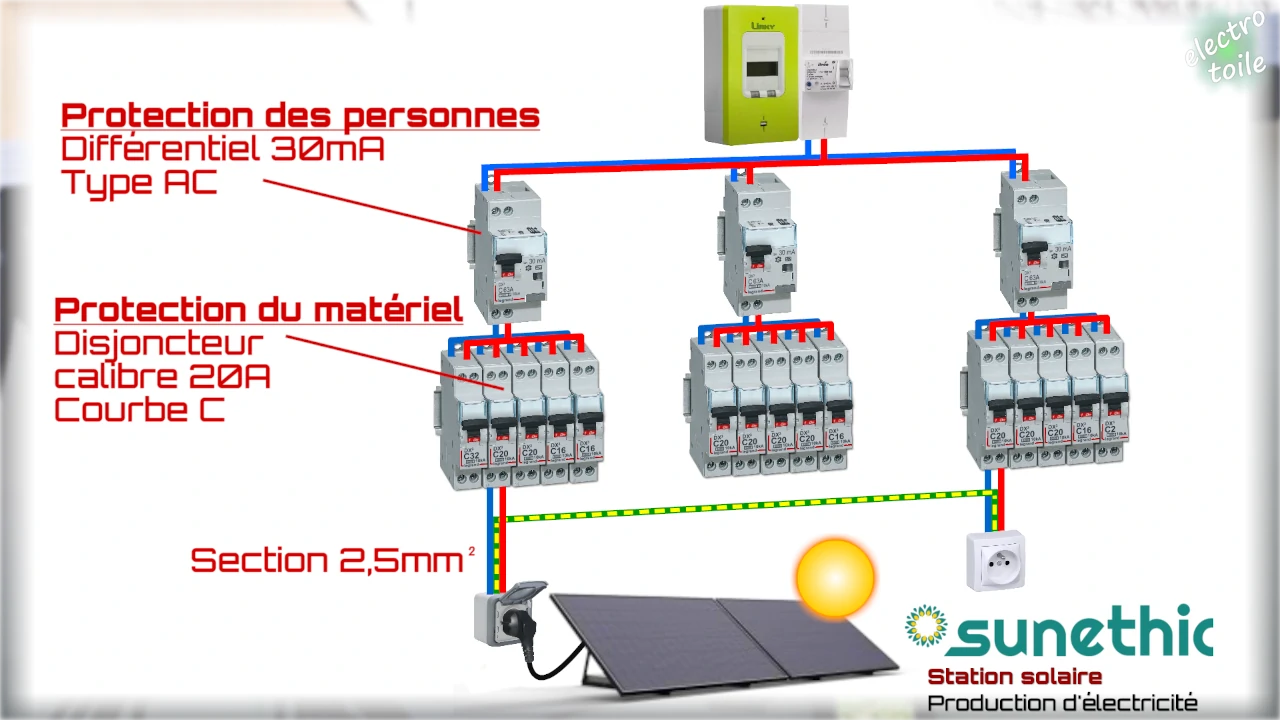

Pour brancher la station solaire Sunethic au secteur, il faut prévoir une prise de courant à proximité (étanche si elle est à l'extérieur). Pour alimenter cette prise de courant, il faut raccorder en tête un dispositif différentiel de sensibilité 30mA qui assure la protection des personnes. En dessous, il faut installer un disjoncteur de calibre 20A (courbe C domestique) et utiliser des conducteurs de section 2,5mm².

quel disjoncteur pour protéger la station solaire sunethic ?
Comment alimenter la station solaire Sunethic ?

Lorsque vontre installation électrique est conforme, et que la convention CACSI est réalisée auprès d'Enedis, vous pouvez brancher votre station solaire Sunethic à une prise de courant.

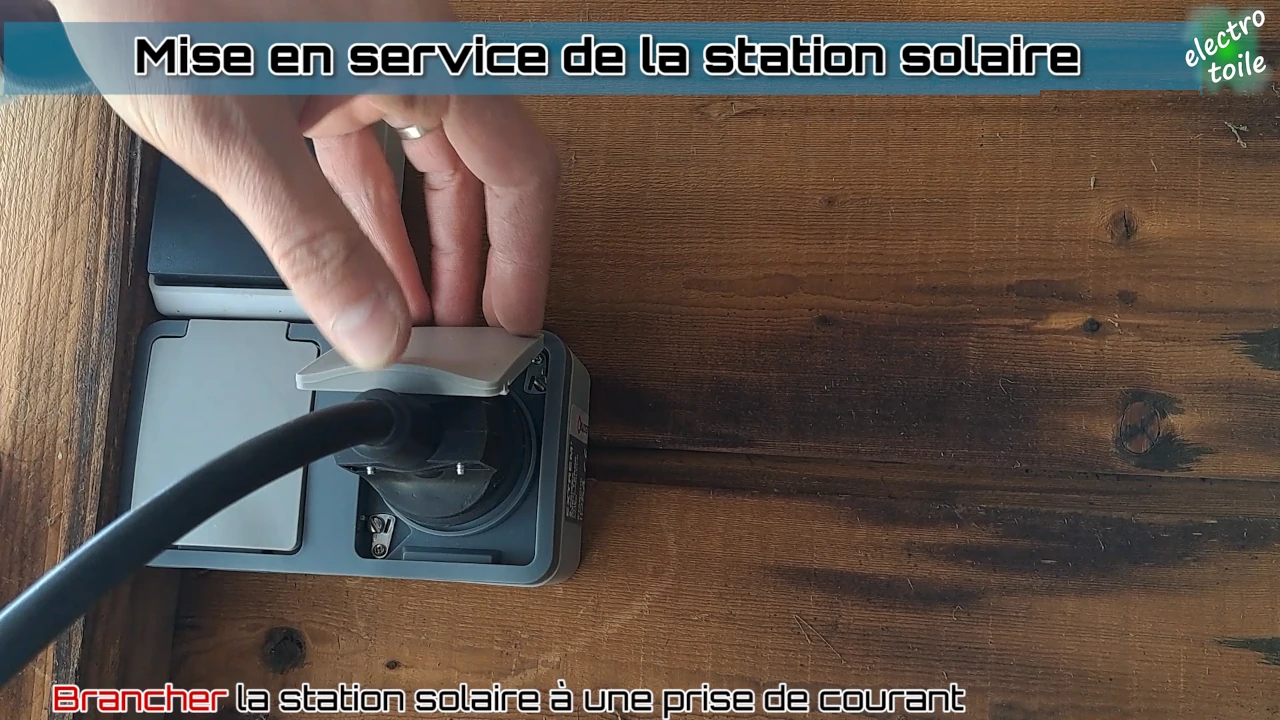

brancher le fiche secteur de la station sunethic à une prise de courant
Branchement de la station solaire Sunethic au secteur 230V

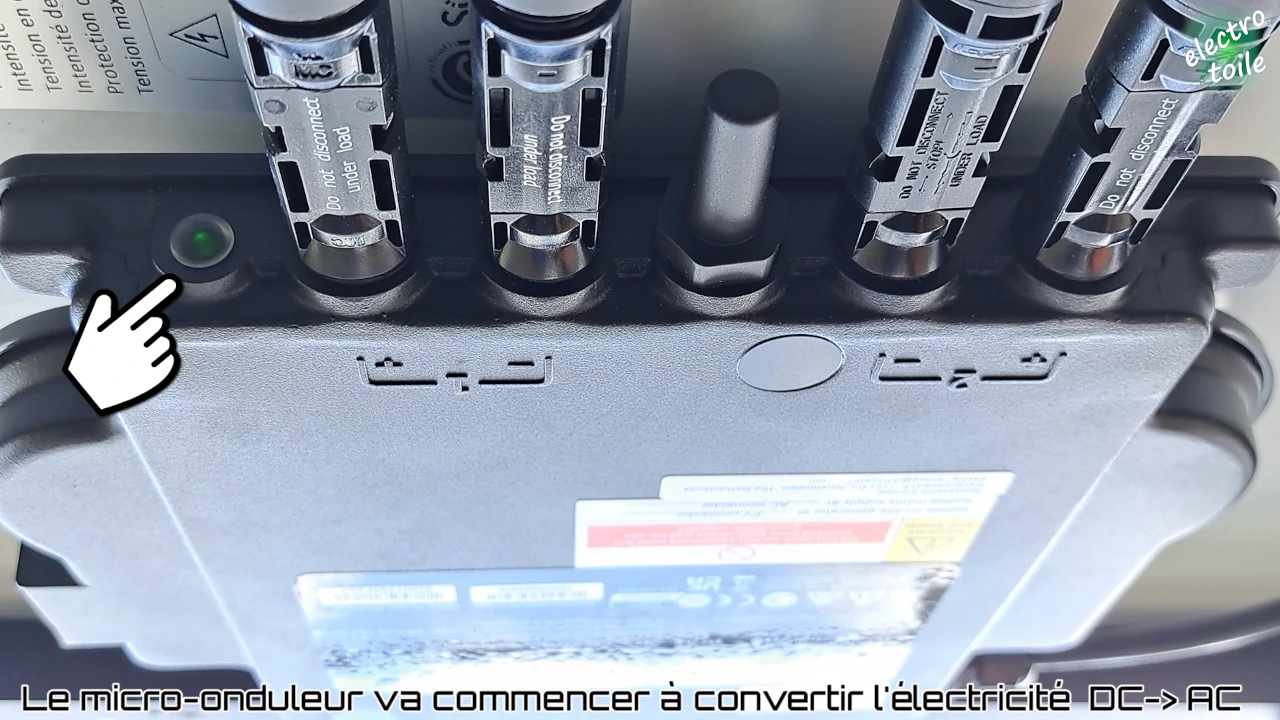

Après une minute, le micro-onduleur APsystem va clignoter vert, cela signifie que le micro-onduleur commence à convertir le courant continu produit par les panneaux photovoltaïques en courant alternatif. Cela correspond à la production d'électricité et à la réduction de la consommation électrique du domicile.

lorsque le micro-onduleur APsystems clignote vert cela indique qu'il convertit le courant continu en courant alternatif
Le clignotement vert du micro-onduleur APS est bon signe ☀ à vous les économies d'énergie


Comment sont fabriqués les panneaux panneaux photovoltaïque Systovi ?

La station solaire Sunethic a la particularité par rapport à ces concurrentes d'être équipées de panneaux photovoltaïques fabriqués en France de marque Systovi ou Voltec Solar.

Je vous propose quelques explications sur le montage d'un panneau photoltaïque en voyant de quoi ils sont fait.

Au départ, l'élément recevant la lumière et qui produit de l'électricité est une cellule photovoltaïque de type M10 pour les panneaux équipant la station Sunethic. Afin de réduire les pertes par effets Joule, cette cellule M10 est partagée en deux afin d'obtenir des demi-cellules (résistance moins élevée).

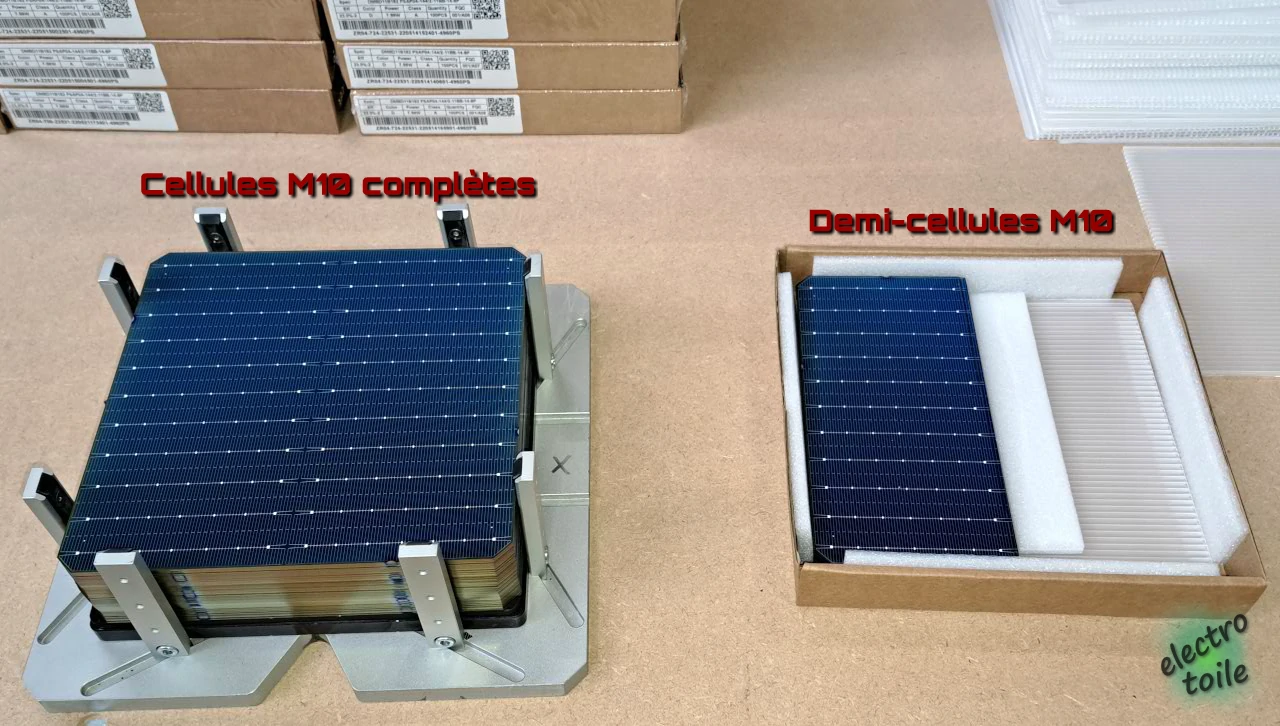

composition d'un panneau photovoltaïque avec les demi-cellules M10
La cellule M10 complète (à gauche) et les demi-cellules (à droite)

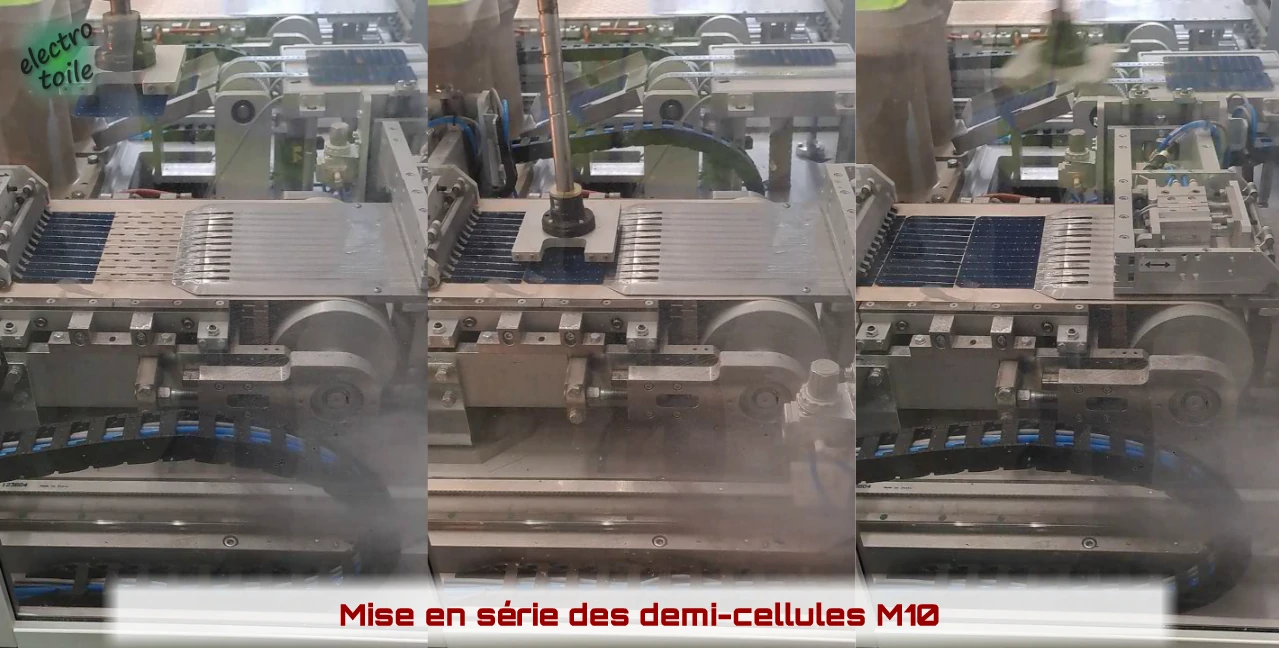

Une machine pose sur un tapis les demi-cellules avec des conducteurs qui passent alternativement par dessus et par en dessous des cellules. Les demi-cellule sont donc reliées en série et on obtient ainsi un module ou un string.

étape de fabrication d'un panneau photovoltaïque assemblage des demies cellules M10
Assemblage des demi-cellules M10 pour former un string solaire (Usine Systovi à Nantes)

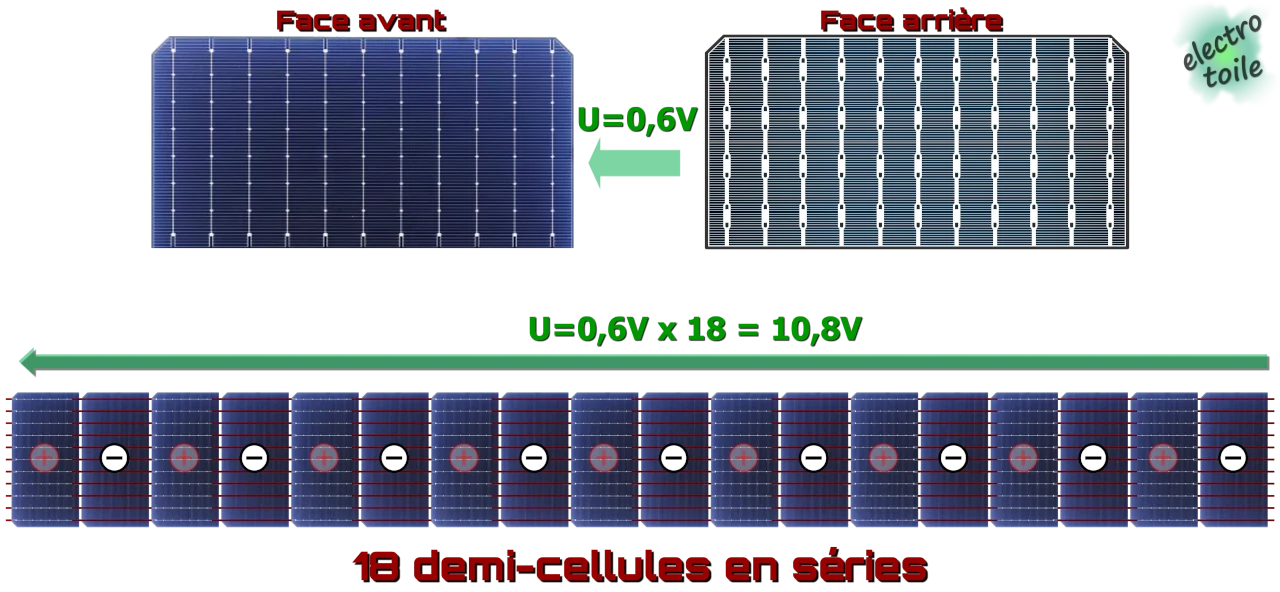

La mise en série des cellules ressemble l'illustration ci-dessous. Chaque côté de demi-cellule M10 a alternativement le potentiel plus puis moins. C'est le même princique que la mise en série des piles dans un appareil électronique pour augmenter la tension finale. Sur une même demi-cellule M10 la tension entre la face avant et la face arrière est de 0,6V, un côté sera le pôle + et l'autre côté le pôle moins.

comment est fabriquée un panneau photovoltaïque ?
Assemblage des demi-cellules M10 pour former un string solaire (Usine Systovi à Nantes)

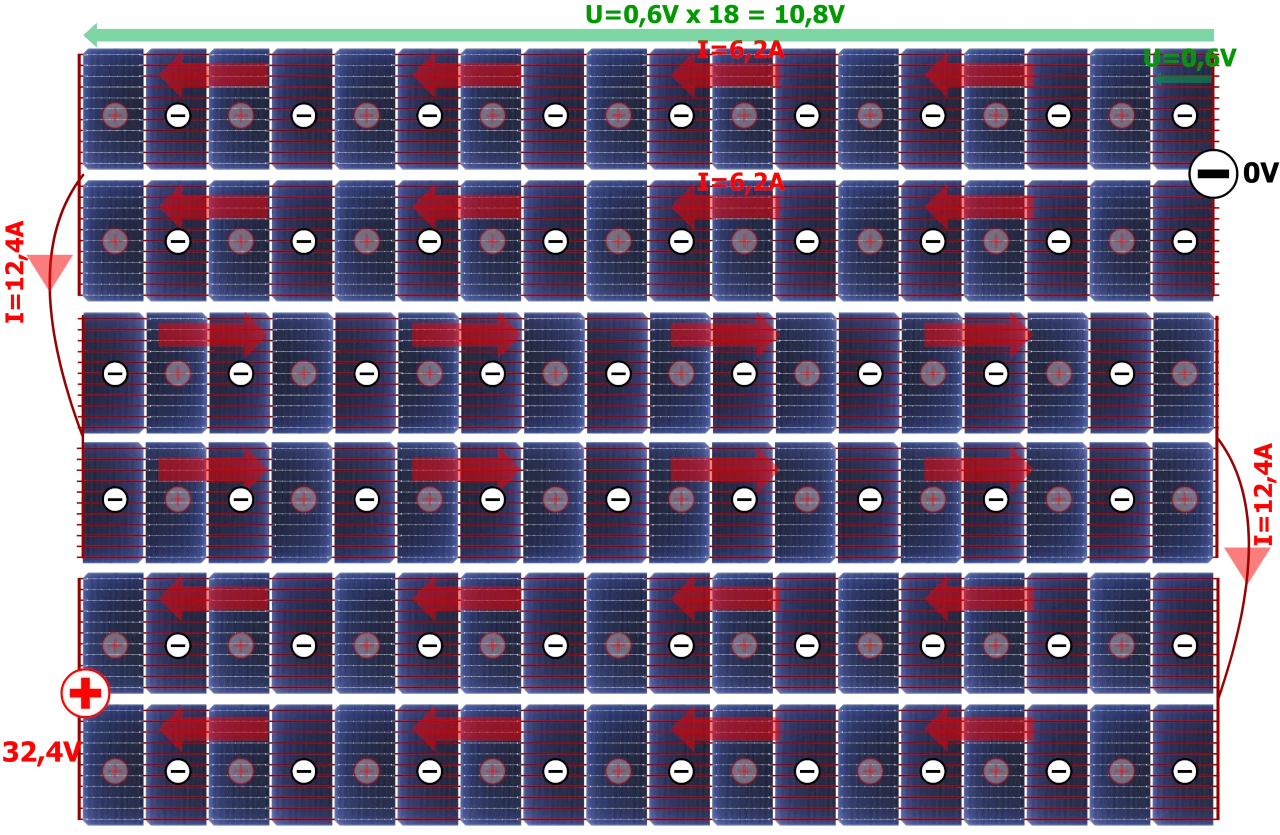

Pour réaliser le panneau photovoltaïque Optymo PRO 390 Wc, Systovi l'équipe de 108 demi-cellules soit 6 string au total.

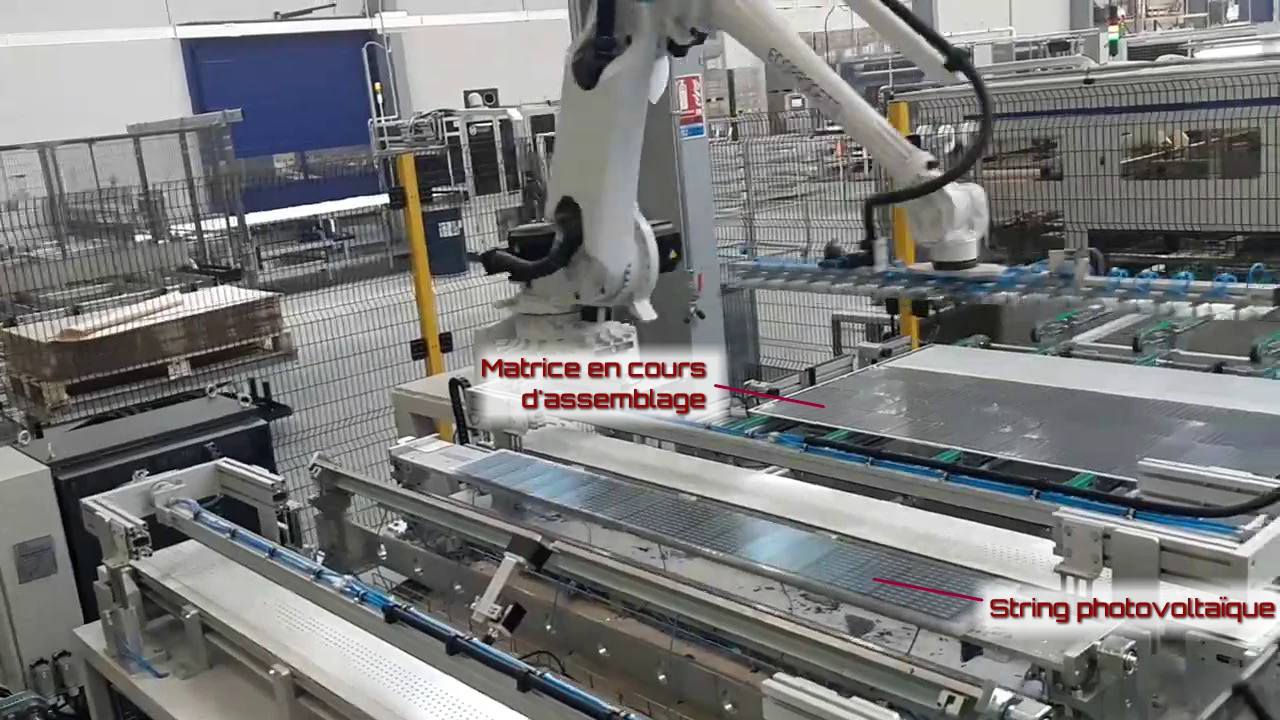

association des 108 demi-cellules dans le panneau photovoltaïque
Assemblage des 108 demi-cellules M10 composant la matrice photovoltaïque du panneau solaire

Un robot dépose les strings photovoltaïque sur une plaque composé d'une feuille de fond blanche sur laquelle est positionnée un film EVA (encapsulant).

association des 108 demi-cellules dans le panneau photovoltaïque
Le robot aligne les 6 strings afin d'obtenir 108 demi-cellules

Constitution du panneau photovoltaïque :

Voyons maintenant l'intérieur du panneau solaire avec l'assemblage des différents éléments ou couches qui le compose.

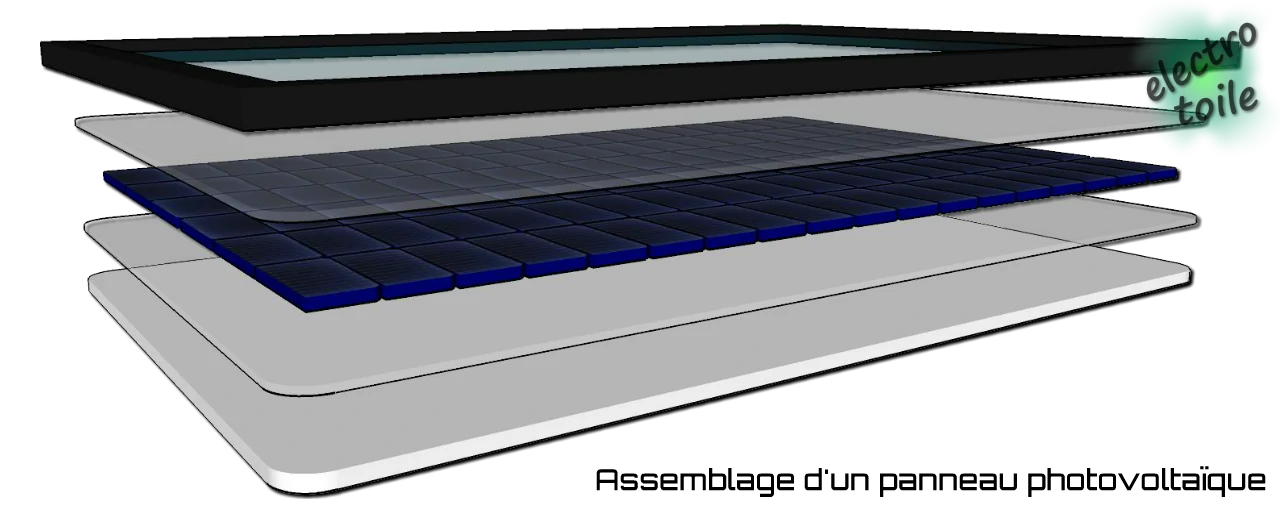

assemblage des éléments constituants le panneau photovoltaïque
Vue éclatée de l'intérieur d'un panneau photovoltaïque

Du haut vers le bas on retrouve :

  • Un cadre aluminium permettant de protégére et rigidifier la structure.
  • Une plaque de verre assurant la protection mécanique tout en laissant passer la lumière.
  • Un film EVA (acétate de vinyle d'éthylène) pour encapsuler et protéger de l'air les cellules solaires.
  • La matrice photovoltaïque composée des 108 demi-cellules
  • Un second film EVA pour encapsuler et protéger de l'air les cellules solaires.
  • Une feuille de fond de couleur blanche ou noire en polymère résistant à des tensions allant jusqu'à 1000V.

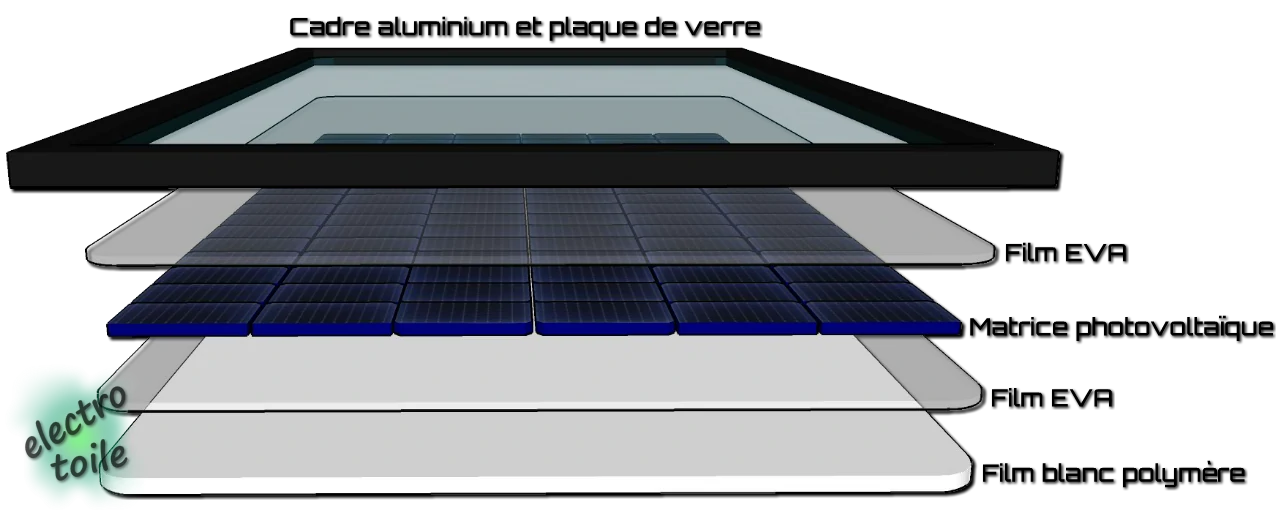

fabrication d'un panneau photovoltaïque laminé
Composition interne d'un panneau photovoltaïque

La panneau photovoltaïque est donc assemblé tel un mille feuilles avec ces différentes couches.Lorsque la superposition des couches est faite, les panneaux sont laminés, c'est-à-dire que l'ensemble est pressé à chaud contre la plaque en verre. Lors de cette étape, le verre, la matrice solaire et les films EVA sont chauffés à une température d'environ 150°C. Dans un second temps, les films EVA sont fondus et en même temps l'air est aspiré pour faire le vide entre les couches et éviter des bulles d'air.

Ainsi, le verre, les films et les cellules photovoltaïque forme un laminé qui est un ensemble solidaire et étanche, puis il faut refroidir le laminé. À l'arrière du panneau photovoltaïque un technicien vient soudes les câbles plus et moins sur les boîtes de jonction puis pour les rendre étanche, on rempli la boite de jonction de silicone, on évite ainsi la corrosion et les contacts électriques. Cet ensemble est maintenant résistant au choc et étanche et on y ajoute un cadre en aluminium pour protéger l'ensemble.

Quelle est la production de l'énergie solaire de la station Sunethic ?

Les bilans de production solaire ci-dessous proviennent des mesures enregistrées par le micro-onduleur APsystems. La station installée est la F780 équipée de deux panneaux photovoltaïque pour une puissance totale de 780Wc.

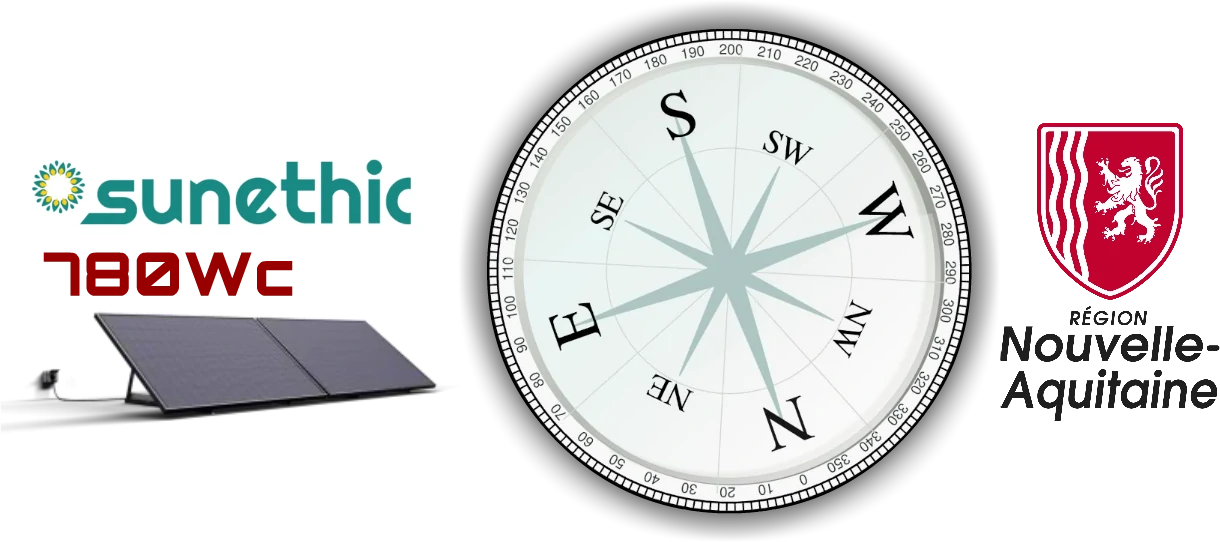

orientation au sol de la station solaire Sunethic

La station photovoltaïque est posée au sol, en région Nouvelle-Aquitaine, et son orientation n'est pas tout à fait plein Sud pour des raisons d'alignement avec la piscine.



Données quotidiennes

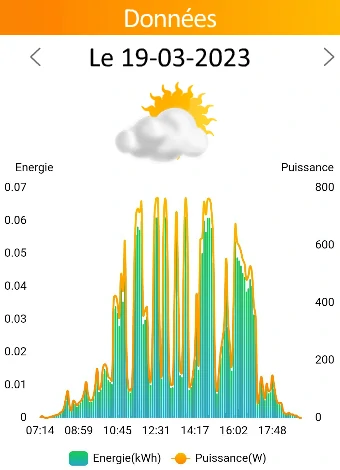

Ces mesures quotidiennes sont extraites de l'application "EMA App" d'APsystems :

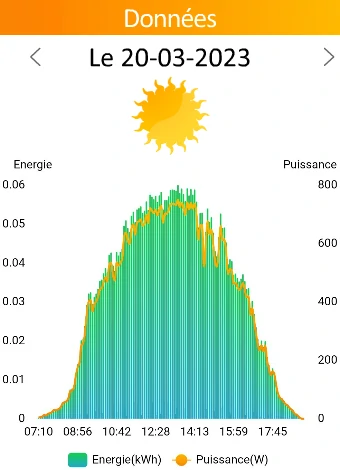

mesure de la production de la production de la station solaire Sunethic le 19/03/2023   mesure de la production de la production de la station solaire Sunethic le 20/03/2023

Depuis sa mise en service le 14 mars 2023, la station solaire Sunethic F780 a produit 239 kWh (en date du 20/05/2023), soit 3,51kWh / jour.

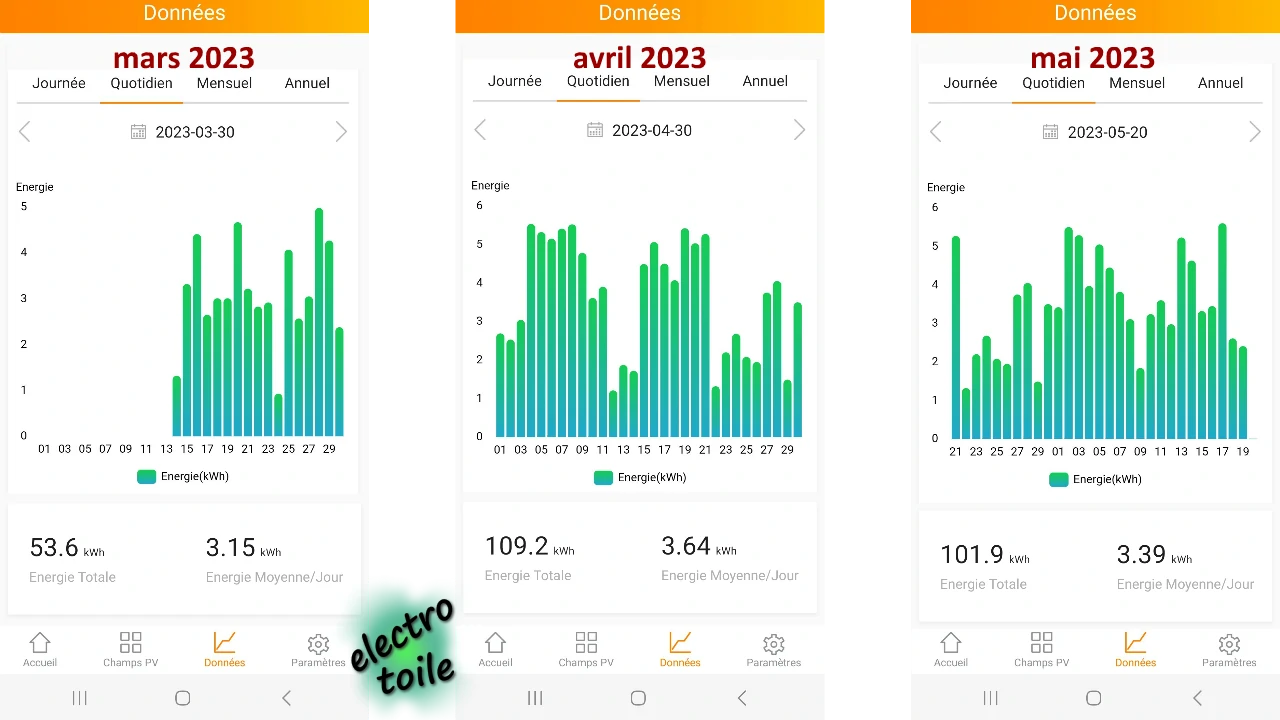

production d'électricité au printemps 2023 avec la station solaire Sunethic
Bilan des mois de mars avril mai 2023 pour la production solaire avec la station Sunethic
