Découverte et test du nouveau kit solaire Sunity 425Wc

Vous souhaitez réduire votre facture EDF mais n'envisagez pas un gros investissement ni de lourds travaux ? Vous avez un peu d'espace dans votre jardin avec une bonne exposition au soleil sur toute la journée ? Alors, que vous soyez propriétaire ou locataire, découvrez le kit solaire Sunity qui vous permettra de réduire votre consommation d'électricité en quelques minutes.

  • A la découverte du kit solaire Sunity
  • Livraison du kit solaire
  • Montage du panneau solaire Sunity en 8 étapes
  • Spécifications techniques du kit solaire Sunity
  • Utilisation du kit solaire Sunity
  • Suivi de la production solaire
  • Bilan des essais de la station solaire Sunity

A la découverte du kit solaire Sunity :

Le kit solaire Sunity est une solution économique qui permet d'accéder à l'énergie photovoltaïque et de réduire la facture d'électricité sans nécessiter d'investissement important ni de travaux sur la toiture.

Cette solution s'adresse aux novices et aux non bricoleurs qui souhaitent tout de même produire de l'électricité solaire avec un investissement moindre qu'une installation de panneaux solaires sur toiture.

La nouvelle version 425Wc est disponible pour sa sortie au tarif de 669€ (durée limitée), auquel vous pouvez enlever 5% grâce au code promo SUNITY_ELECTROTOILE, soit un tarif final de 635€55 Soit une économie totale de 84€45 par rapport au tarif de base proposé à 720€.

Une fois assemblé, il suffit de brancher le panneau sur une prise de courant, et en quelques minutes, vous constaterez une réduction de votre consommation d'électricité sur le compteur. La station solaire peut produire entre 500 et 600 kWh par an, ce qui équivaut à alimenter 10 lampes LED, un réfrigérateur, une télévision LED, une box internet, un ordinateur portable et une machine à laver tout au long de l'année.

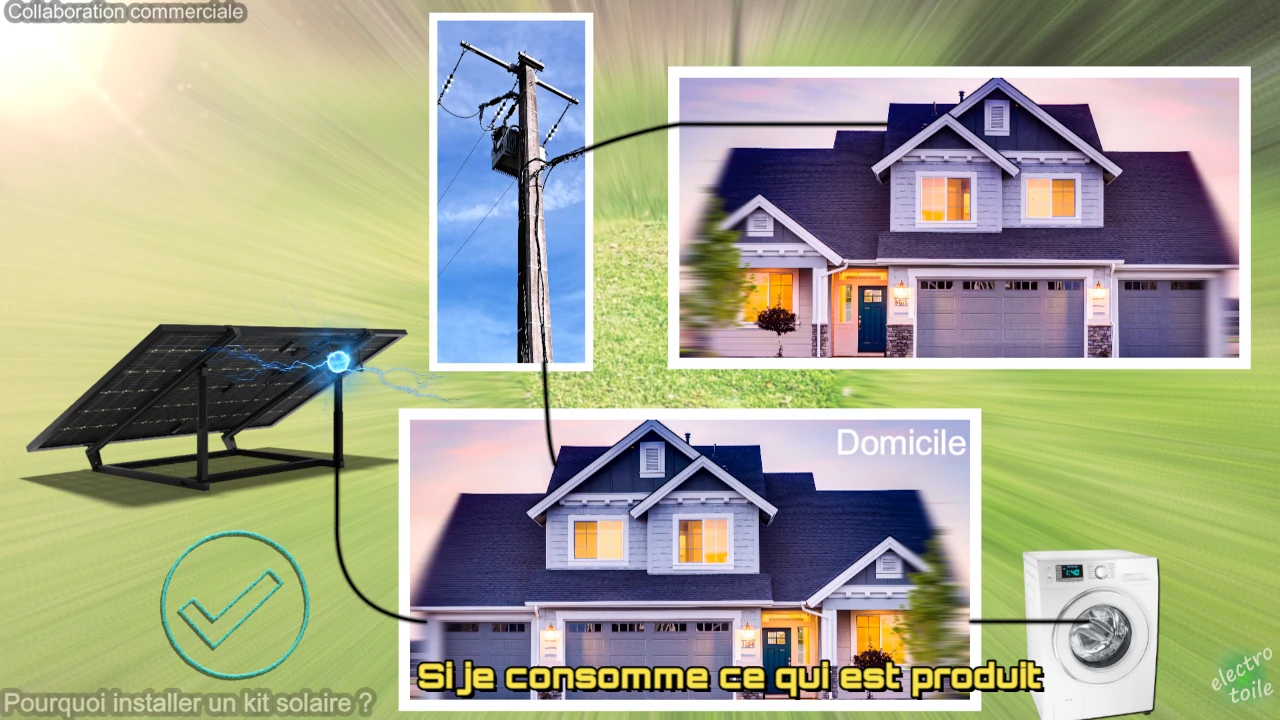

Cependant, pour réaliser ces économies, vous devrez changer vos habitudes de consommation et utiliser vos appareils électriques lorsque le soleil est présent afin d'optimiser la consommation de l'énergie produite par le panneau. Sinon, l'énergie excédentaire sera renvoyée gratuitement à Enedis, et ce sont vos voisins qui en profiteront (moyennant une facturation par leur propre fournisseur d'électricité.

Livraison du kit solaire :

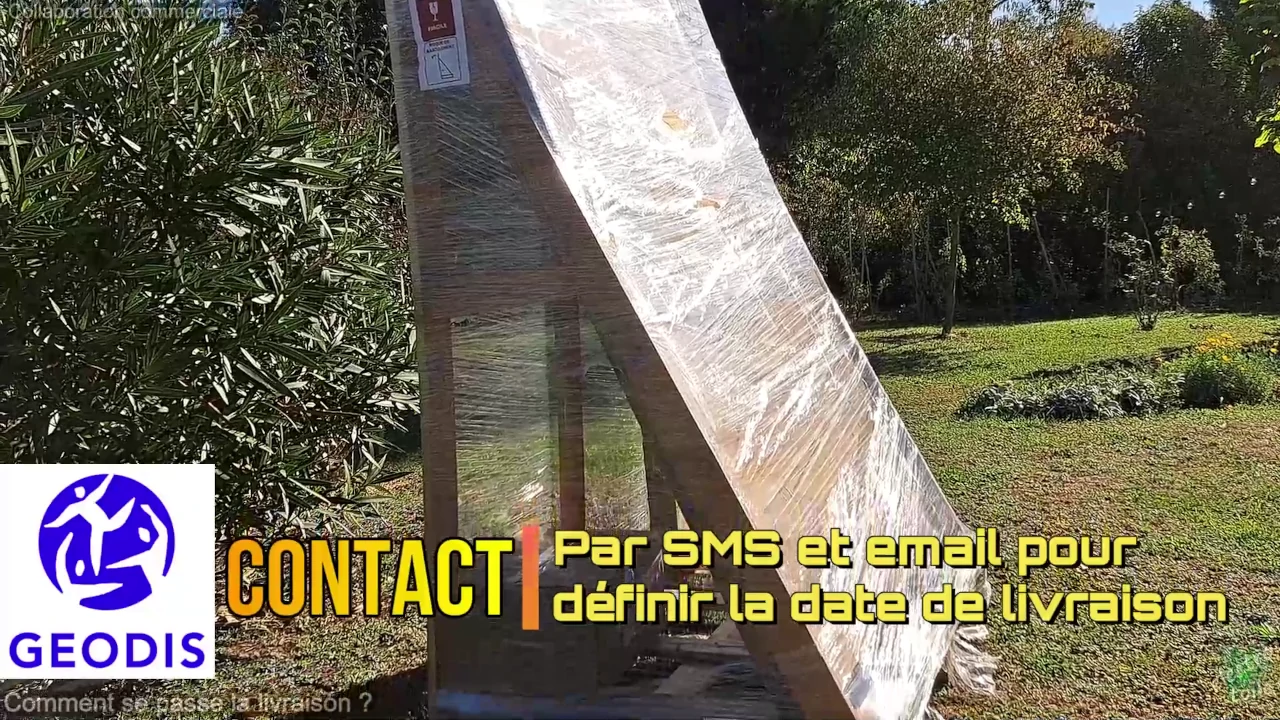

Le kit solaire Sunity est livré par Geodis, qui vous prévient par mail et SMS la veille de la livraison. Si vous ratez la livraison, vous pouvez la reprogrammer. L'ensemble du colis, y compris le kit solaire, pèse 45kg et est livré dans trois cartons le tout sanglé sur une palette.

La première boîte contient une feuille imprimée avec le code QR qui donne accès au manuel de montage numérique, un smartplug pour le suivi de la production et un câble pour connecter le micro-onduleur à la prise de courant. La deuxième boîte contient la structure réglable en aluminium noir à monter qui permettra de poser la station au sol ou de la fixer au mur. La dernière boîte contient le panneau photovoltaïque avec le micro-onduleur déjà fixé et connecté à l'arrière du panneau.

Montage du panneau solaire Sunity en 8 étapes :

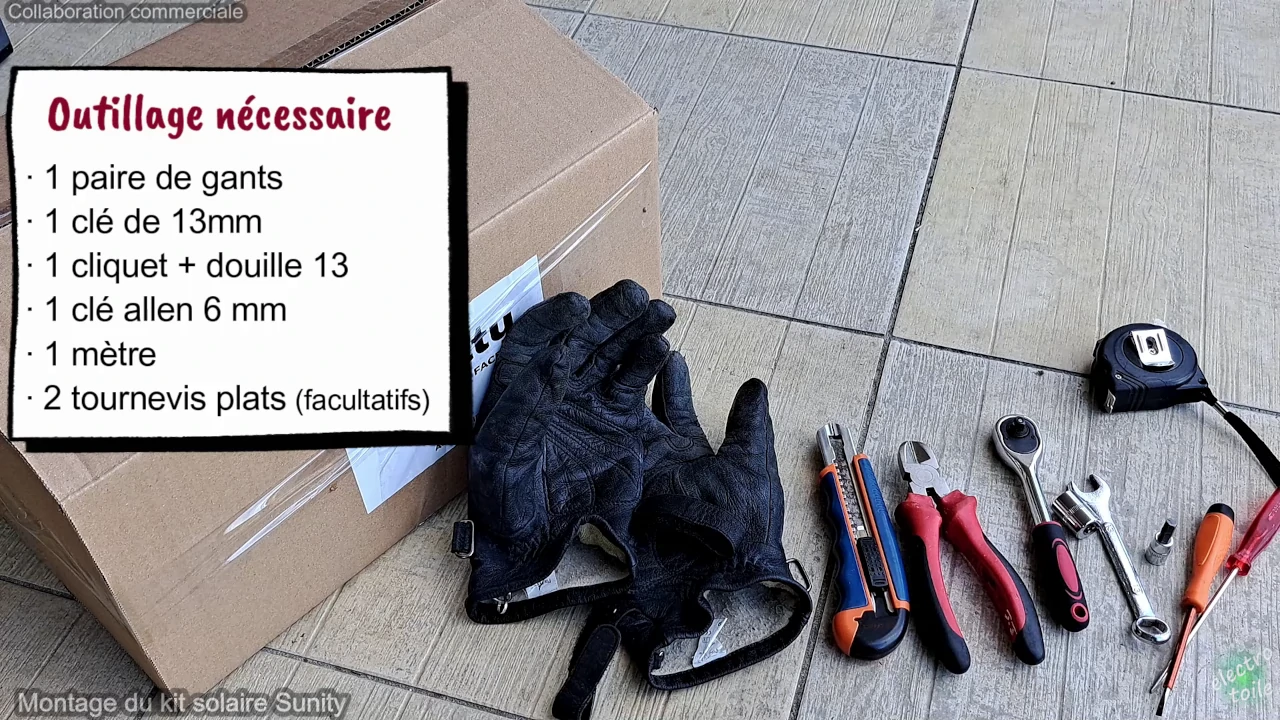

Pour assembler le kit, vous aurez besoin de gants (en été), d'un cliquet avec une douille de 13 mm ou d'une clé de 13 mm, d'une clé Allen de 6 mm ou d'un embout hexagonal de 6 mm pour votre cliquet, d'un mètre ruban et de deux petits tournevis plats pour éventuellement déconnecter les connecteurs MC4 du micro-onduleur.

Il est recommandé d'être deux pour le montage et d'utiliser la deuxième face de la boîte contenant le panneau pour assembler la structure métallique.

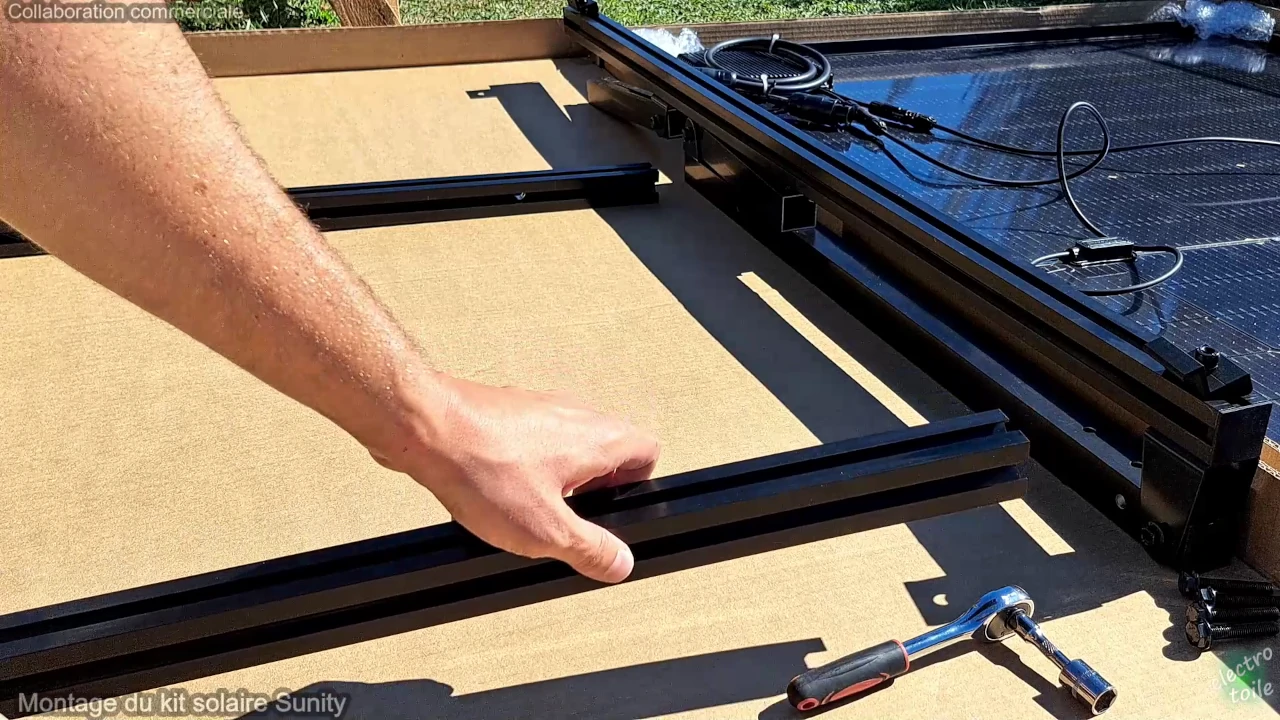

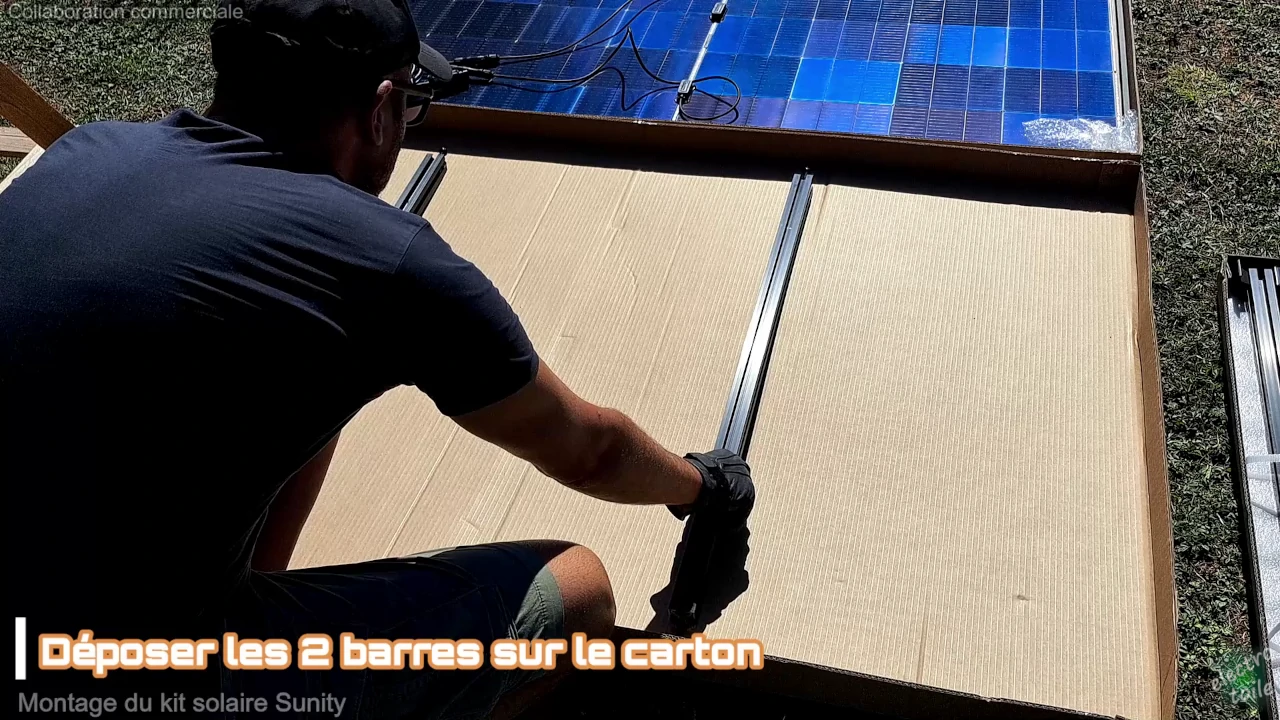

1⃣ Commencez par poser les deux barres transversales sur le fond du carton.

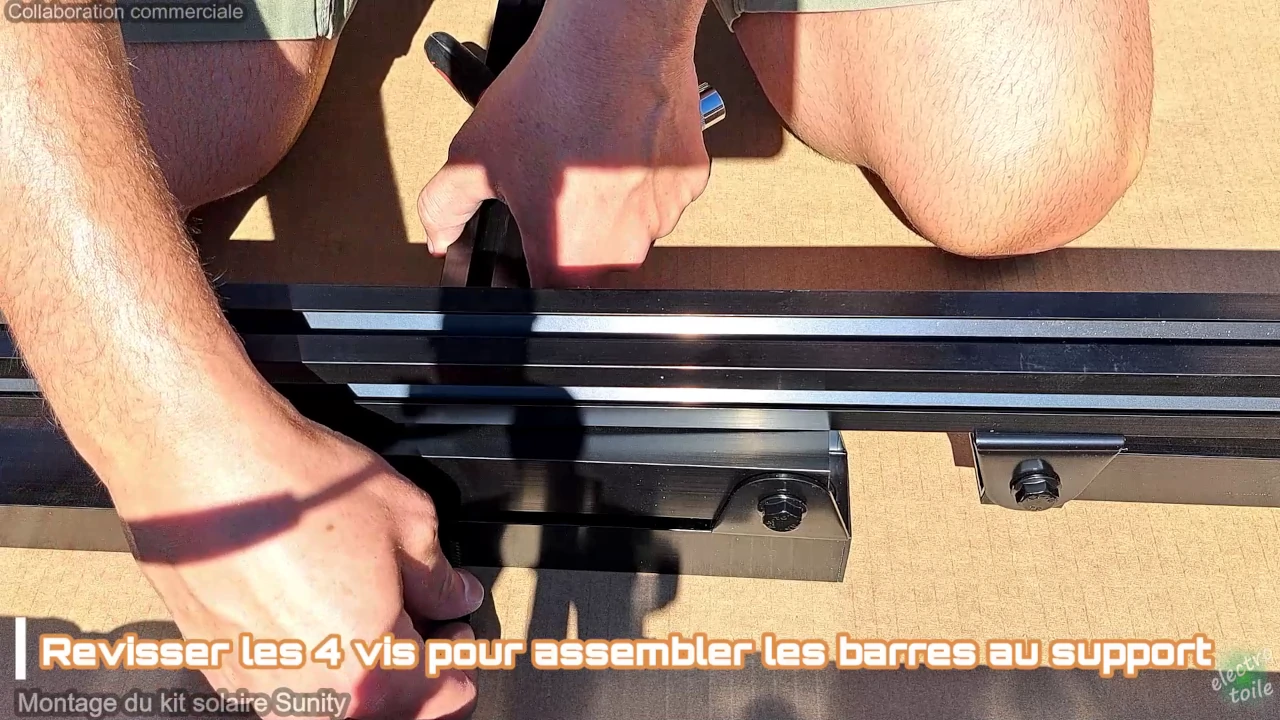

2⃣ Retirez les vis aux extrémités des barres et placez les deux supports réglables face aux trous de fixation des deux barres précédentes. Une fois alignés, vissez les quatre vis aux quatre endroits où vous avez retiré les vis précédemment.

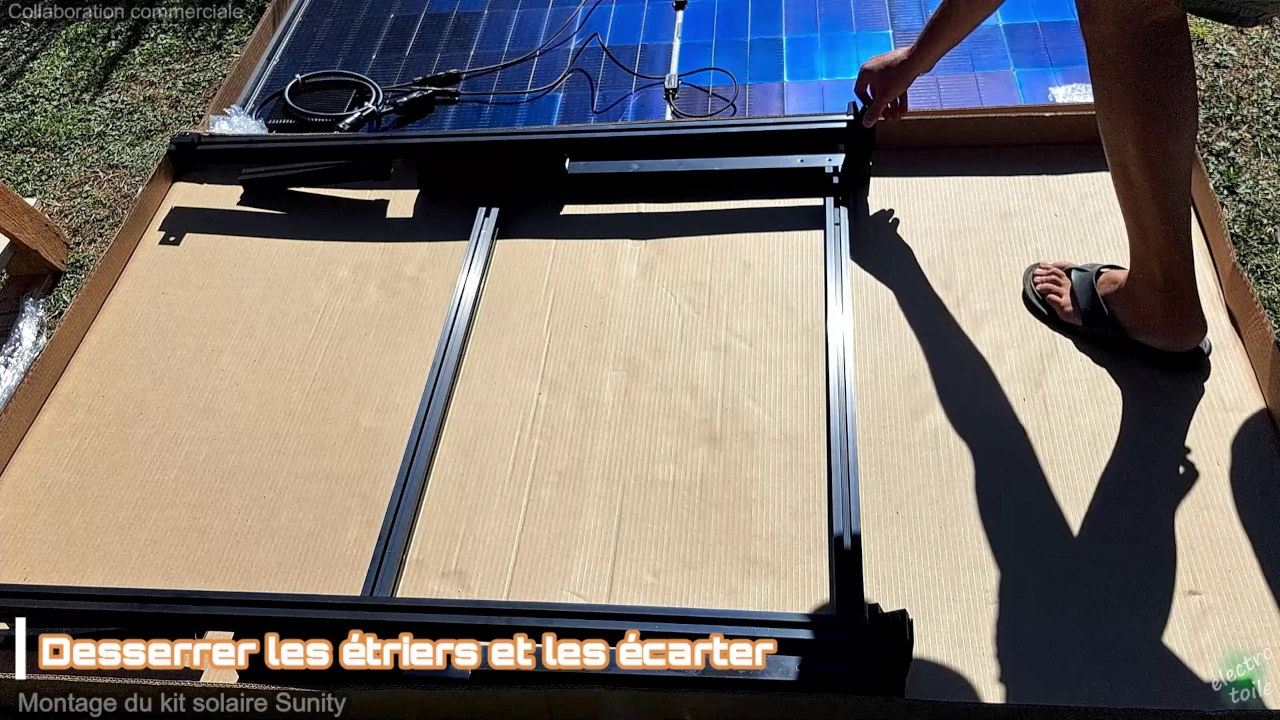

3⃣ Desserrez les étriers de serrage (bas du panneau) et écartez-les.

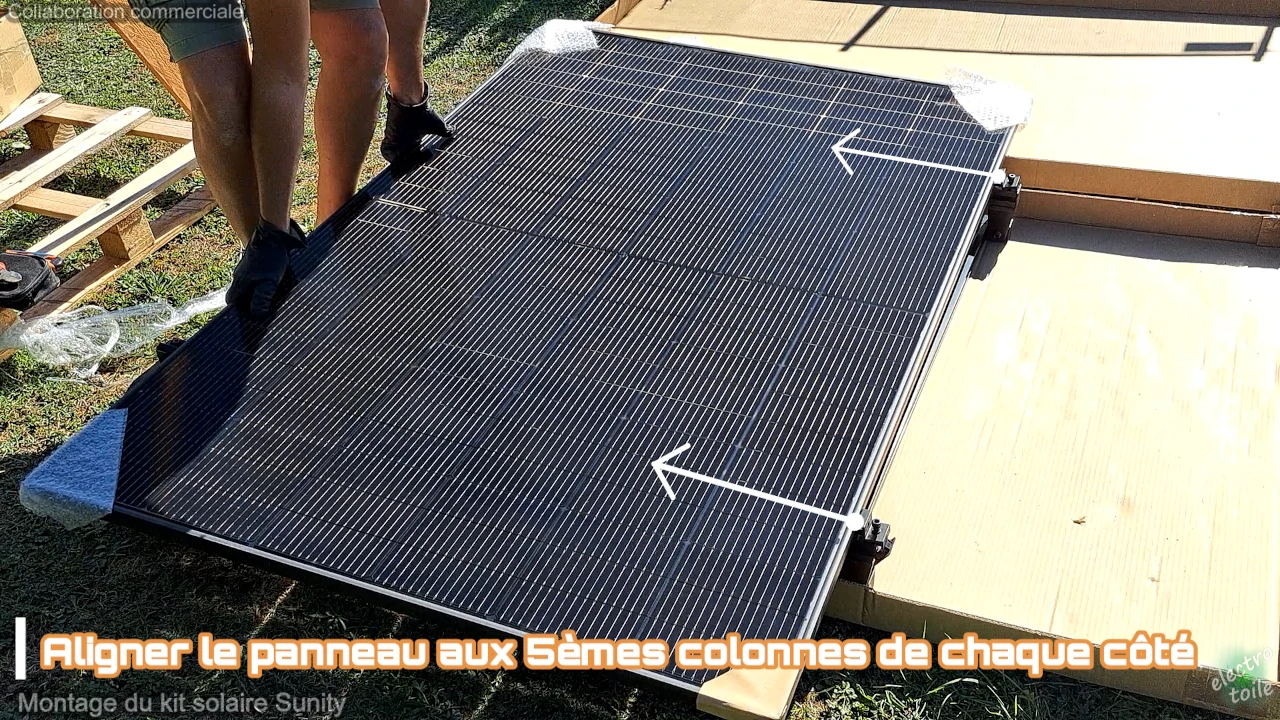

4⃣ Maintenant, prenez le panneau et alignez-le avec les supports réalisés par les montants. Positionnez les deux étriers inférieurs sur la 5e colonne de cellules solaires pour chaque côté du panneau solaire. Il peut arriver que l'étrier sorte du rail, mais ce n'est pas un problème. Faites-le glisser et remetez le cache en plastique en place.

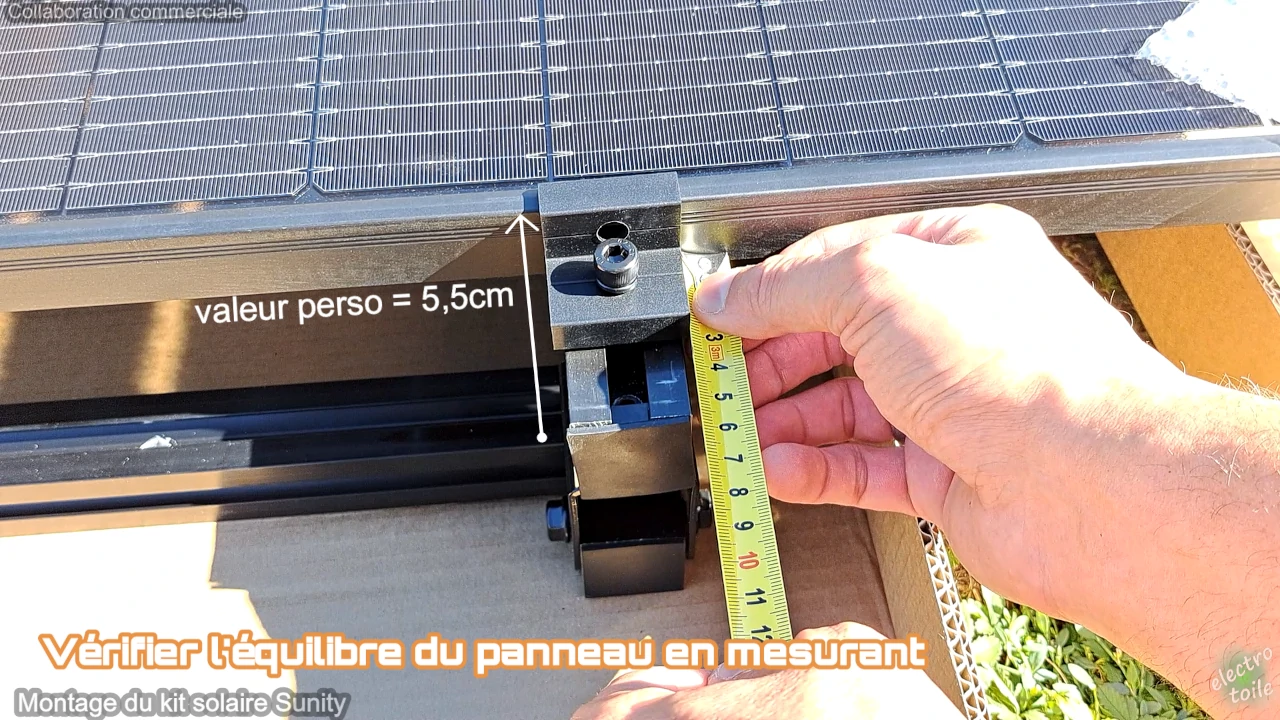

5⃣ Positionnez les deux étriers de manière à ce qu'ils mordent le cadre en alu du panneau solaire, mais avant de serrer les étriers inférieures, vérifiez que la distance soit la même de chaque côté. Serrez fermement les quatre étriers.

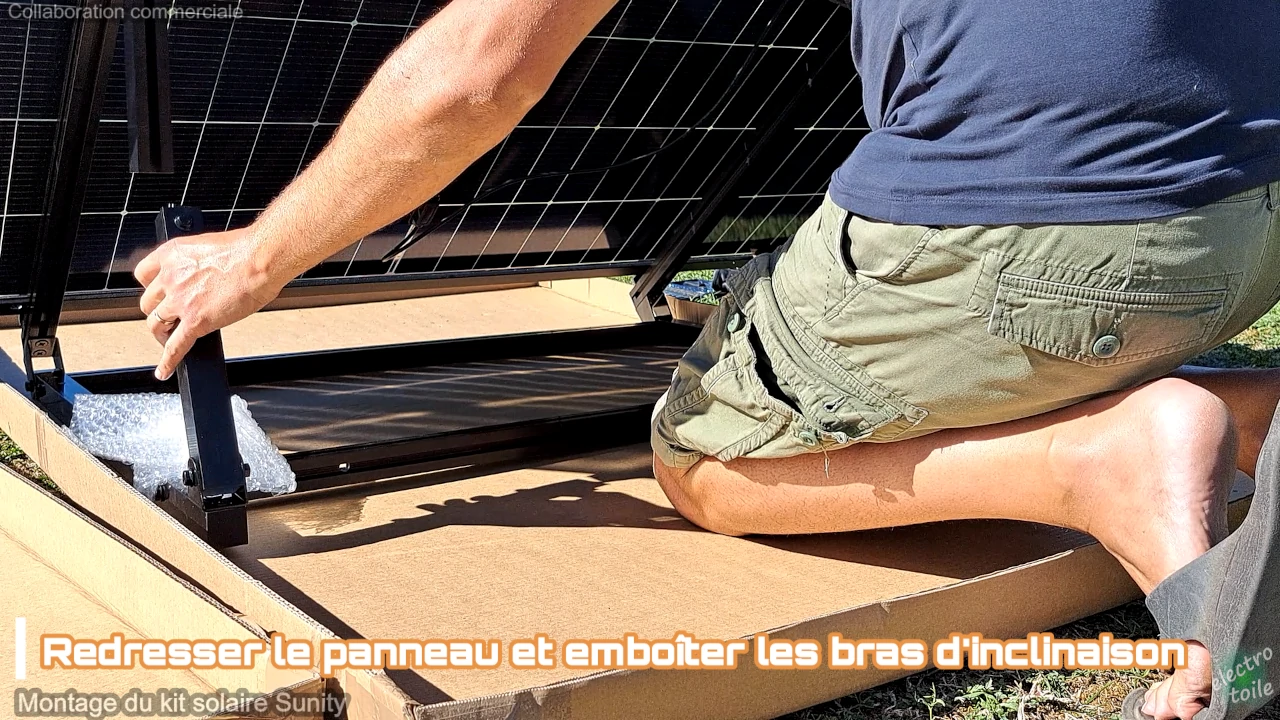

6⃣ Ensuite, soulevez la partie supérieure du panneau et maintenez-le pour emboîtez les deux tubes d'inclinaison de chaque côté (cette manipulation sera plus simple à deux personnes.

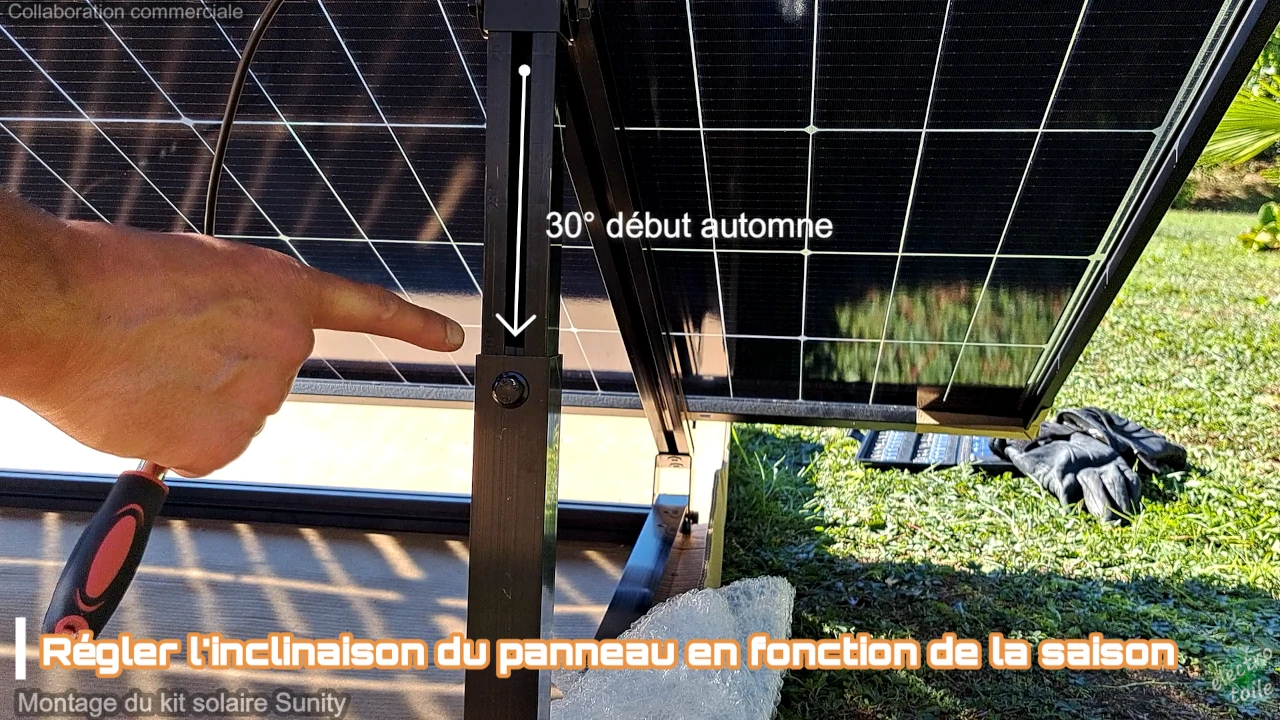

7⃣ Réglez maintenant l'inclinaison du panneau à l'aide de la graduation gravée sur le bras (de 20° à 35° en fonction de la saison). Ensuite, serrez les vis des deux bras.

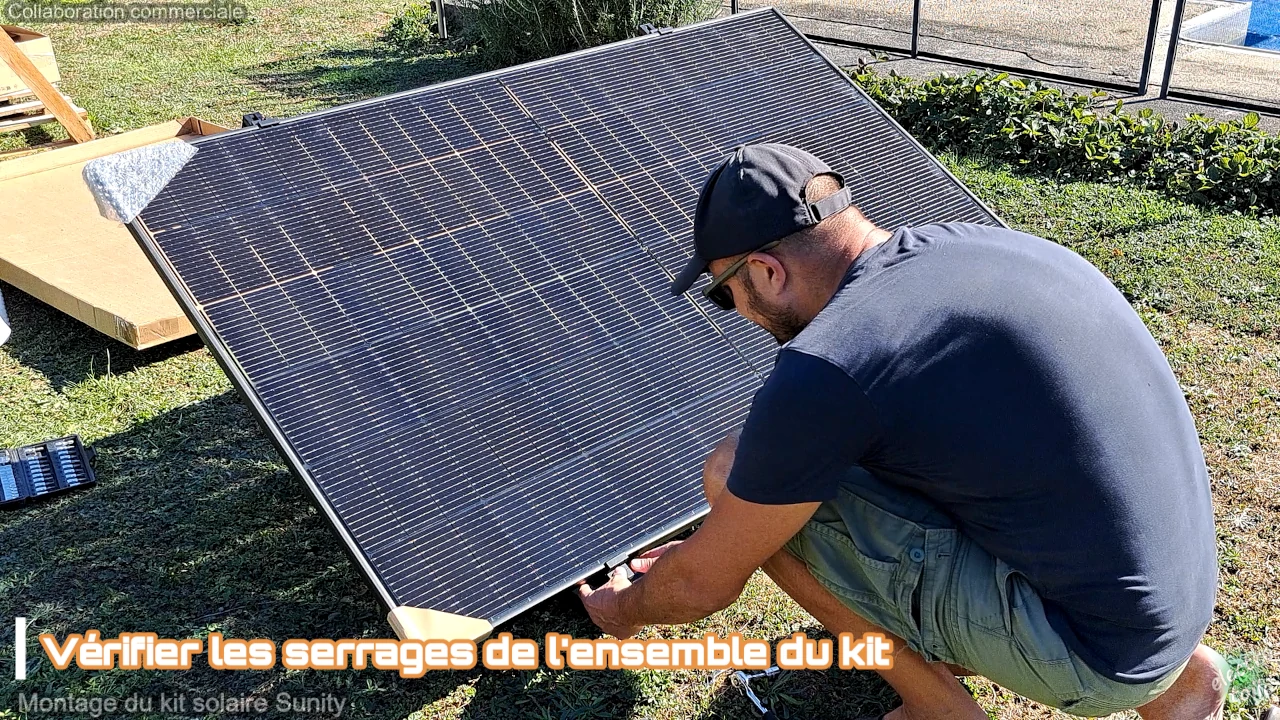

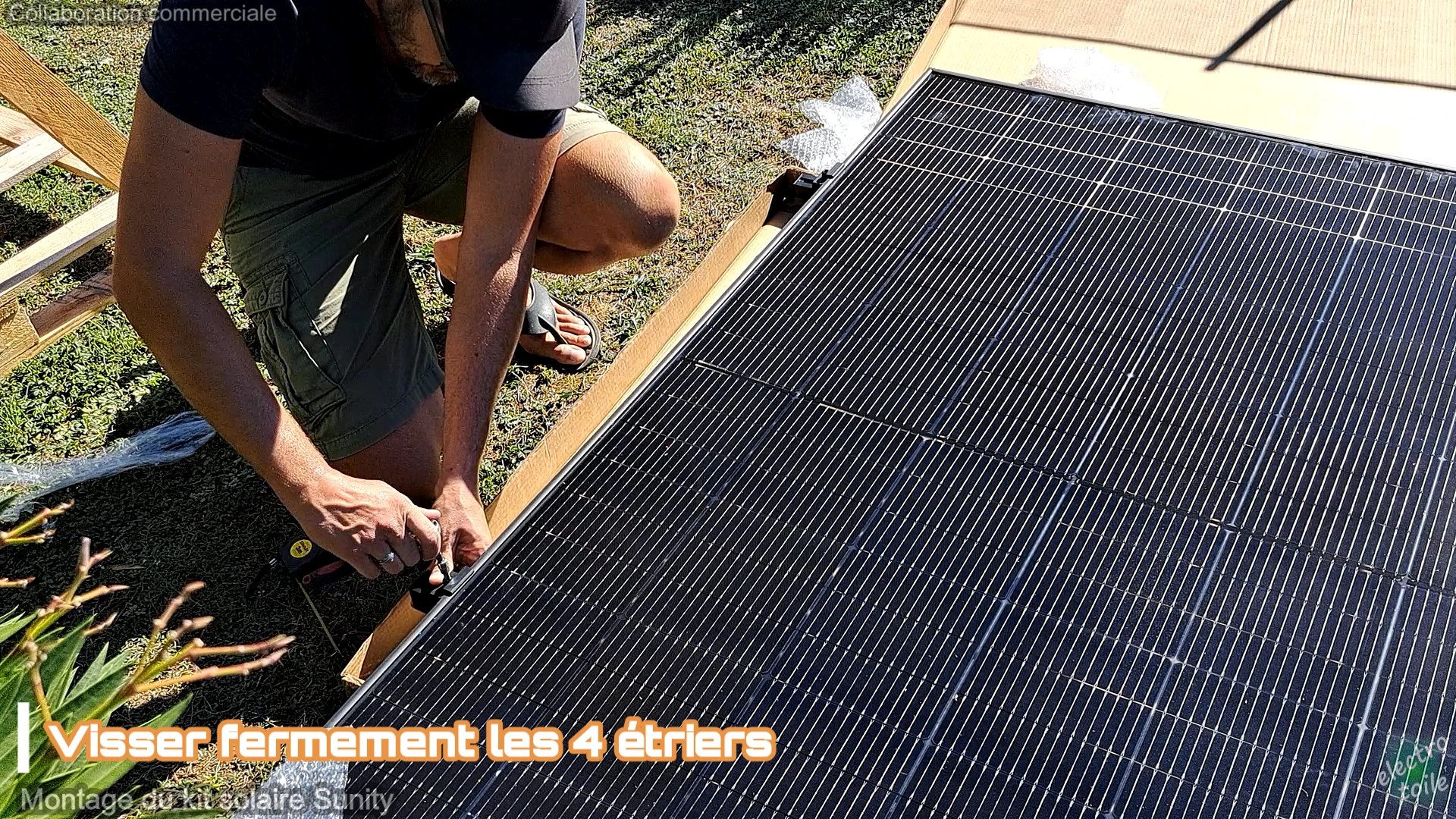

8⃣ Lorsque le réglage est terminé, serrez fermement l'ensemble des vis du kit solaire Sunity.

Spécifications techniques du kit solaire Sunity :

Le panneau photovoltaïque

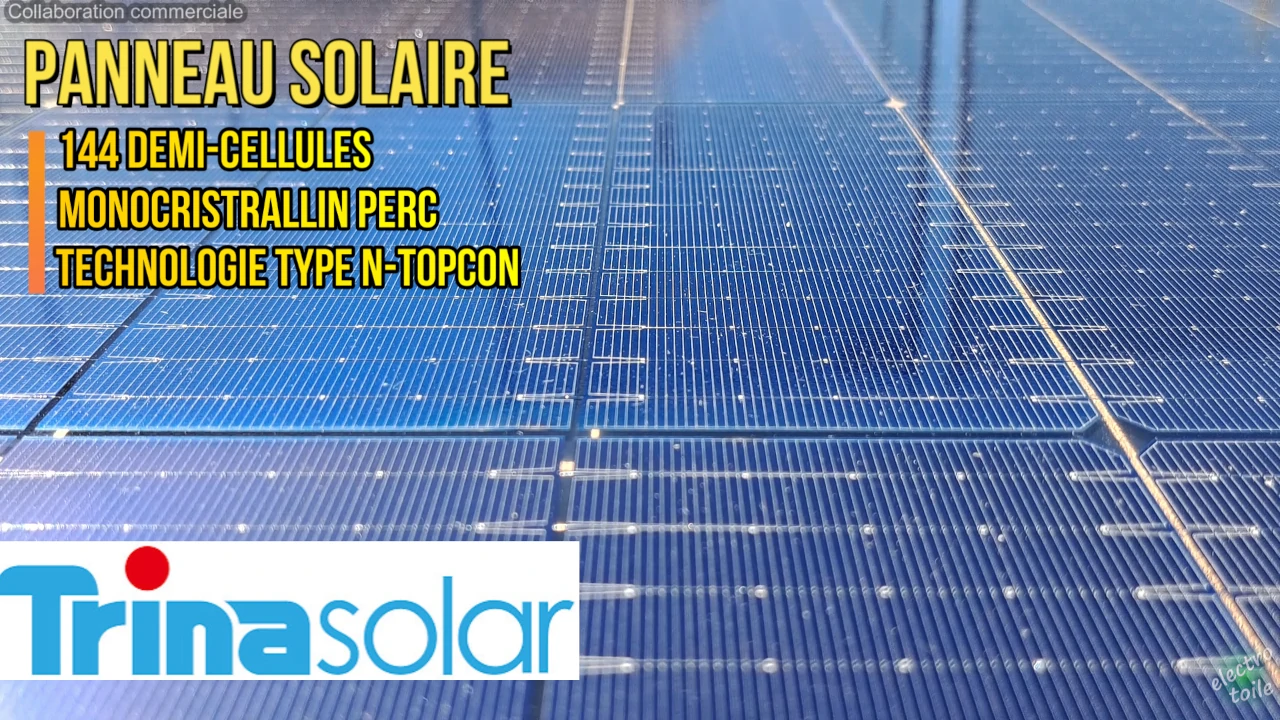

Le panneau Trina Solar équipant la station solaire Sunity est composé de 144 demi-cellules monocristallines PERC et de technologie type N TOPcon offrant une amélioration de l'efficacité des cellules solaires.

Ce panneau photovoltaïque bifacial comporte une couche de verre de chaque côté, d'une épaisseur de 1,6 mm, et peut produire une puissance maximale de 425W. Le panneau avec son cadre en aluminium mesure 176,2 cm de large sur 113,4 cm de haut et 30 mm d'épaisseur, pour un poids de 21,8 kg.

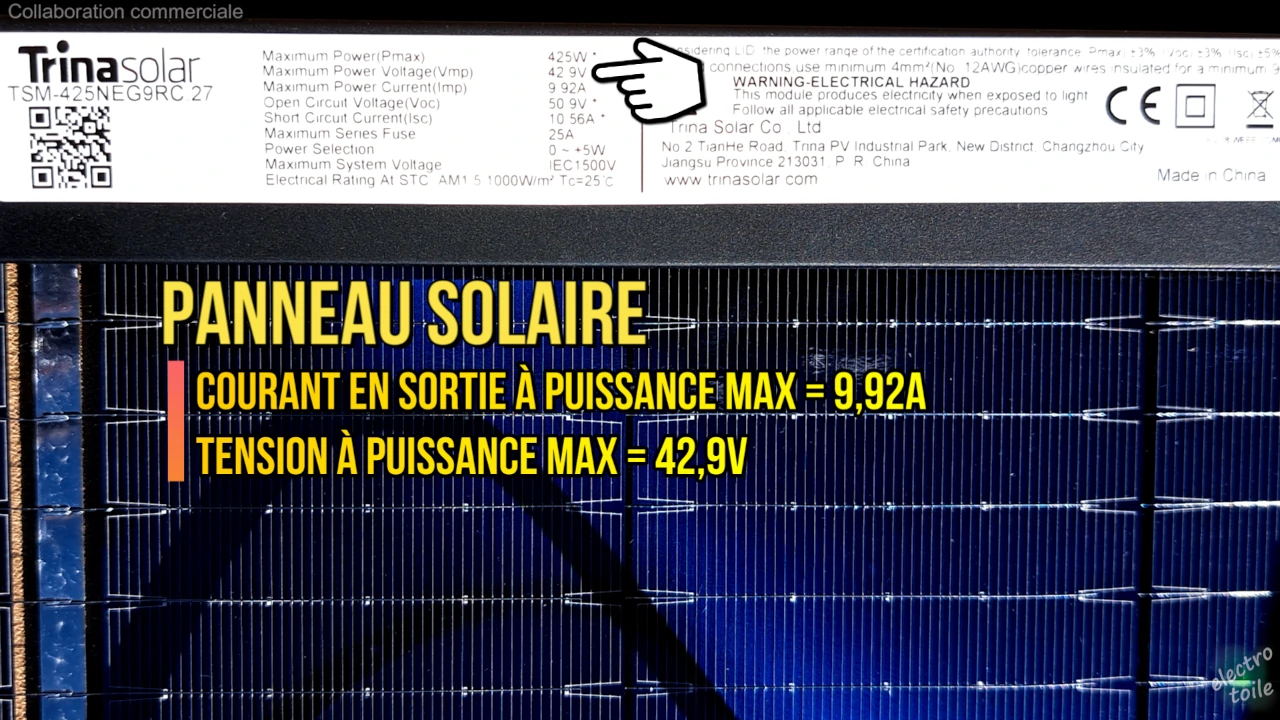

Sur l'étiquette présente au dos du panneau solaire, on retrouve toutes les informations électriques telles que le courant de sortie à la puissance maximale qui est de 9,92 Ampères pour une tension de 42,9 Volts.

Trina Solar	Caractéristiques électriques
Puissance crête-Pmax	425 Wc +/-3%
Cellules photovoltaïques	144 demi-cellules
Types de Cellules photovoltaïques	Monocristallines PERC Type N TOPcon
Tension à puissance maximale-Vmp	42,9 V
Intensité à puissance maximale-Imp	9,92 A
Tension de circuit ouvert-Voc	50,9 V +/-3%
Intensité de court-circuit-Isc	25 A +/-5%

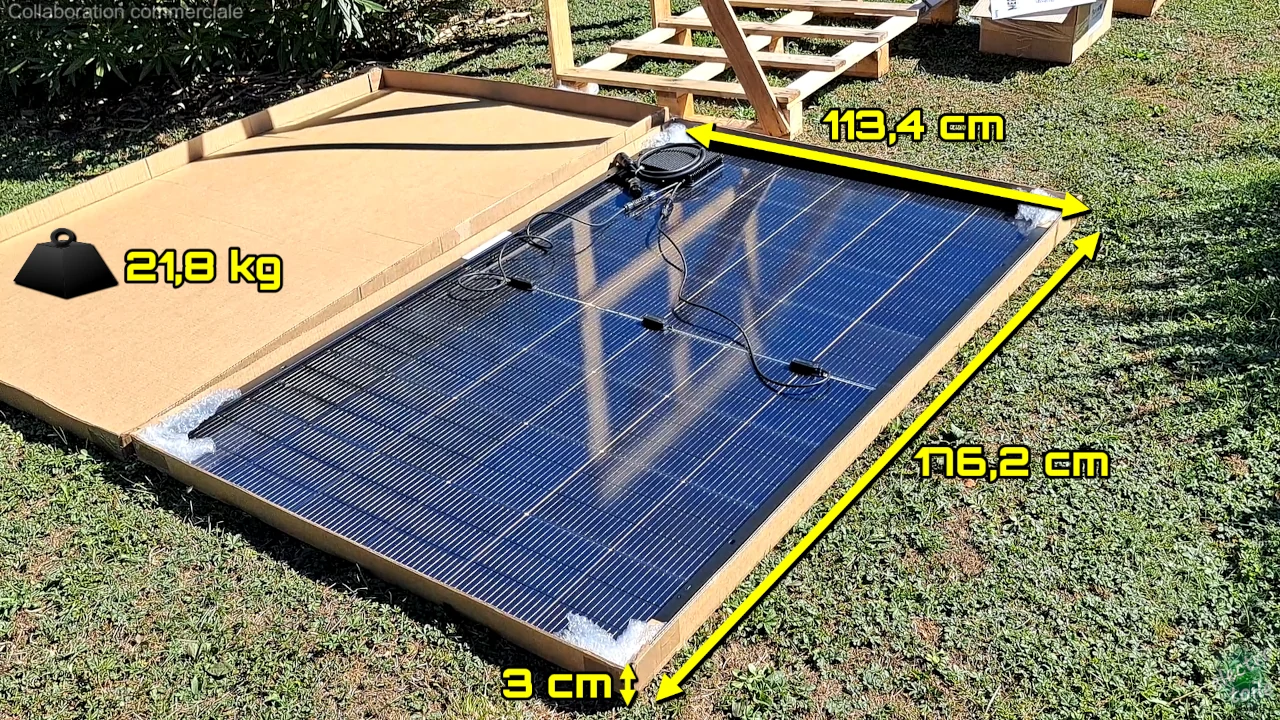

Dimension du panneau	176,2 x 113,4 x 3 cm
Poids	21,8 kg

Le Micro-onduleur

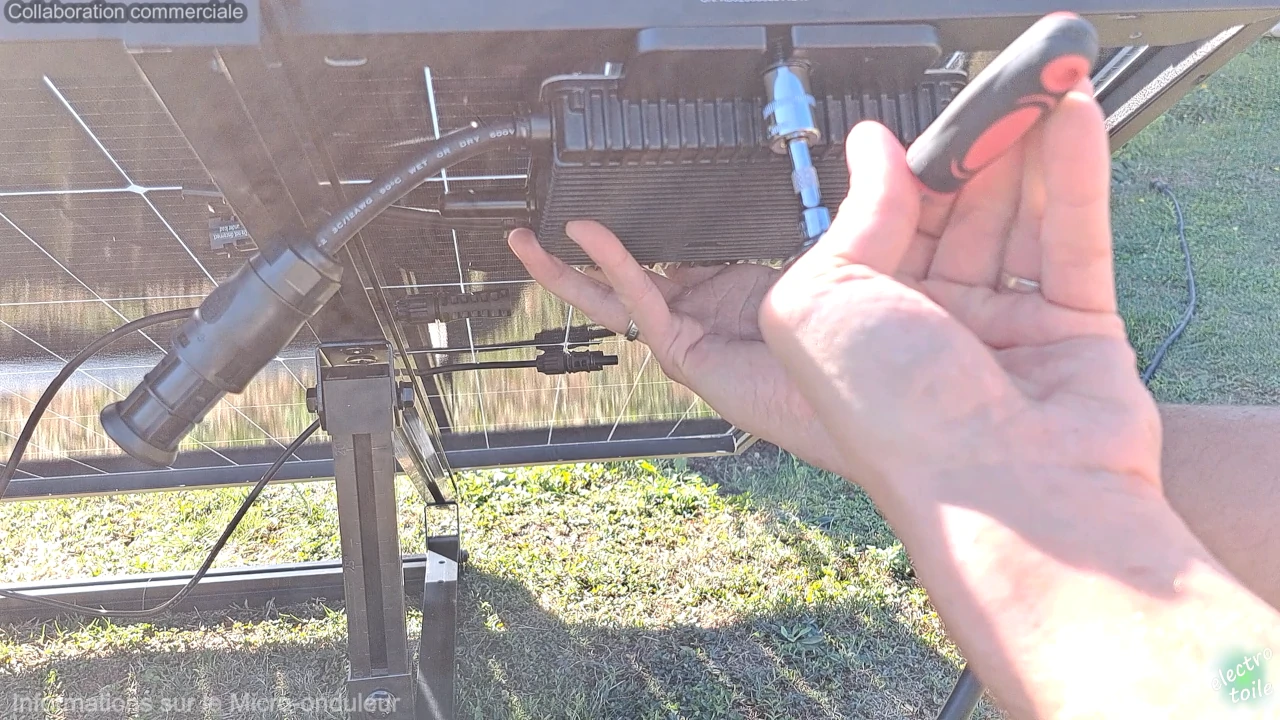

Pour accéder aux caractéristiques du micro-onduleur, il est nécessaire de le retirer du cadre en aluminium (cette fixation assurant également la continuité électrique de la terre sur le cadre aluminium du panneau).

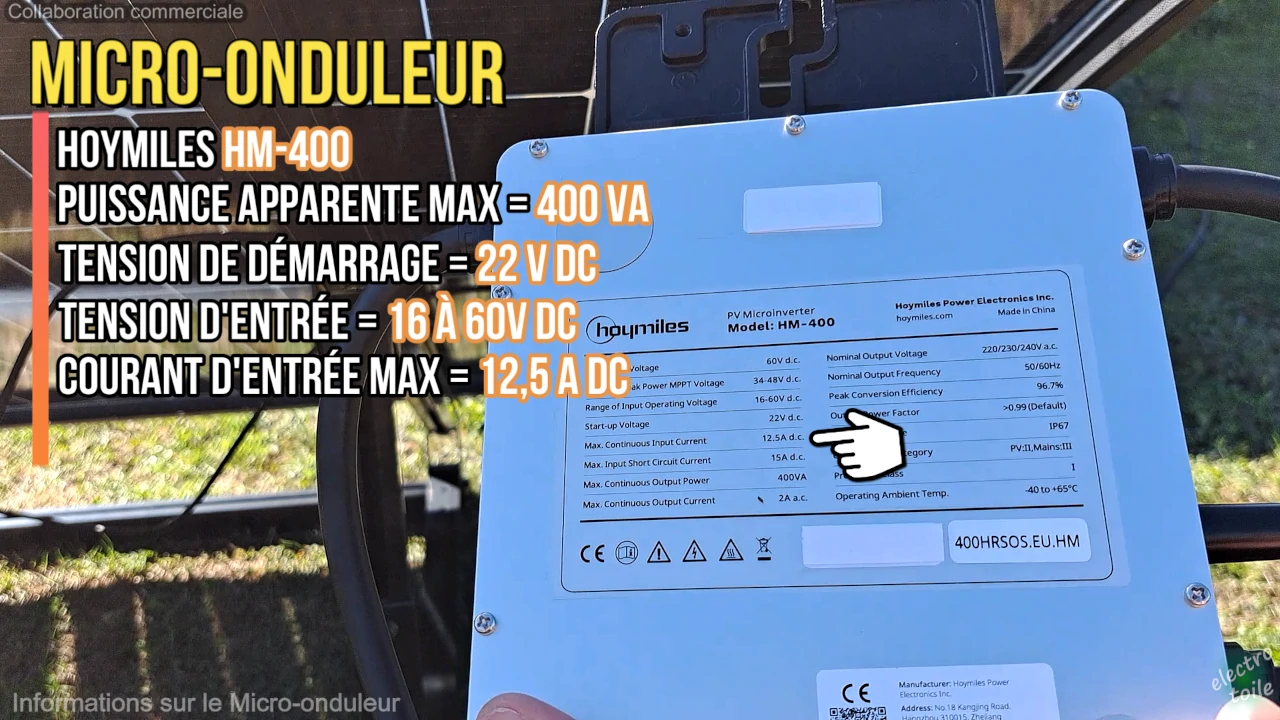

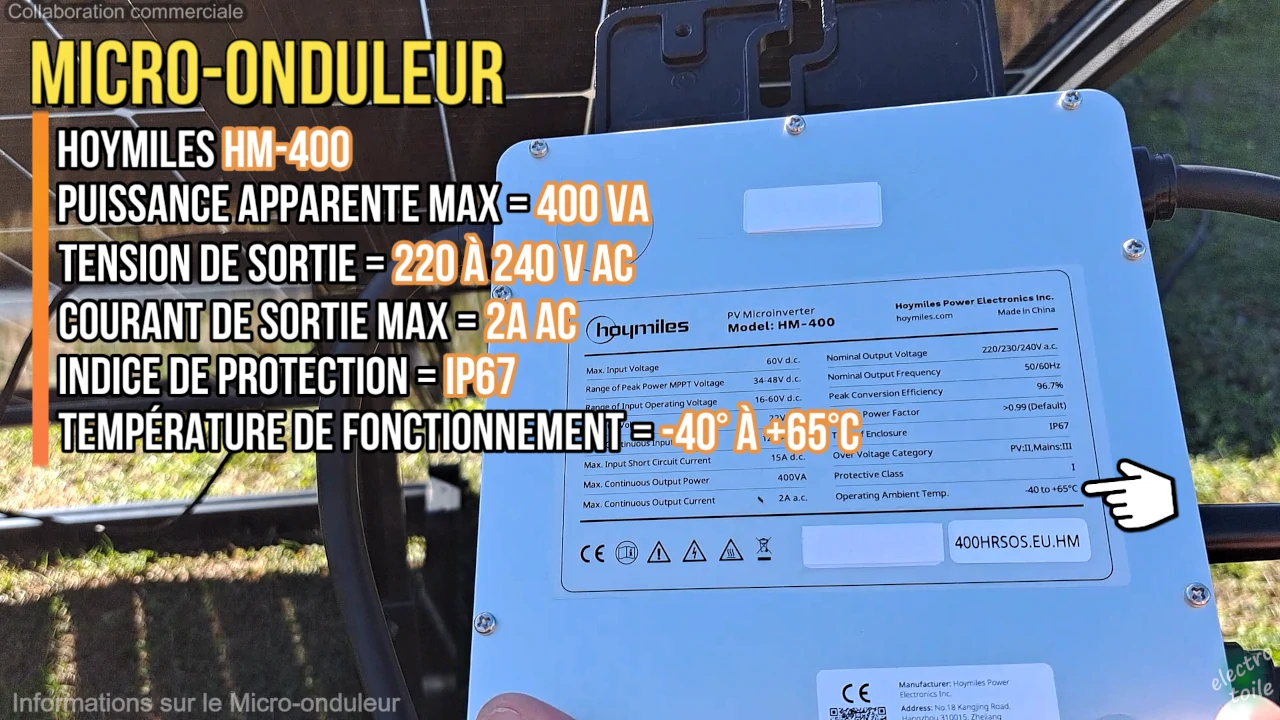

Vous aurez alors accès à l'étiquette technique, indiquant qu'il s'agit d'un micro-onduleur Hoymiles de référence HM-400. Ce micro-onduleur supporte une puissance apparente maximale de 400 volts-ampères avec une tension de démarrage de 22V DC. Il accepte une tension d'entrée en courant continu comprise entre 16 et 60V pour un courant maximum de 12,5 ampères.

Il délivre une tension de sortie nominale comprise entre 220 et 240V en courant alternatif pour une intensité maximale de 2A. Son indice de protection est IP67, ce qui le rend parfaitement protégé contre les poussières et l'humidité ambiante extérieure, avec une plage de température de fonctionnement comprise entre -40°C et +65°C.

Retrouvez dans le tableau ci-dessous l'ensemble des informations techniques du micro-onduleur Hoymiles équipant le kit solaire Sunity.

Micro Onduleur Hoymiles Données techniques	HM-400 Valeurs
Puissance apparente	400 VA
Tension DC maximale (entrée)	60 V DC
Plage de tension de fonctionnement en entrée	16 à 60 V DC
Tension de démarrage du micro-onduleur	22 V DC
Courant maximal admissible en entrée	12,5 A DC
Courant de court-circuit supportée en entrée	15 A DC
Courant nominal en sortie AC	2 A AC
Tension nominale en sortie AC	220 à 240 V AC
Fréquence nominale en sortie	50 / 60 Hz
Efficacité de conversion	jusqu'à 96,7 %
Facteur de puissance	> 0,99
Indice de protection	IP67
Température de fonctionnement	-40 °C à +65 °C

Le support réglable

La structure est en aluminium noir et permet de régler l'angle d'inclinaison du panneau solaire entre 20° et 35° degrés pour une installation au sol et le réglage de l'angle dépendra de la saison.

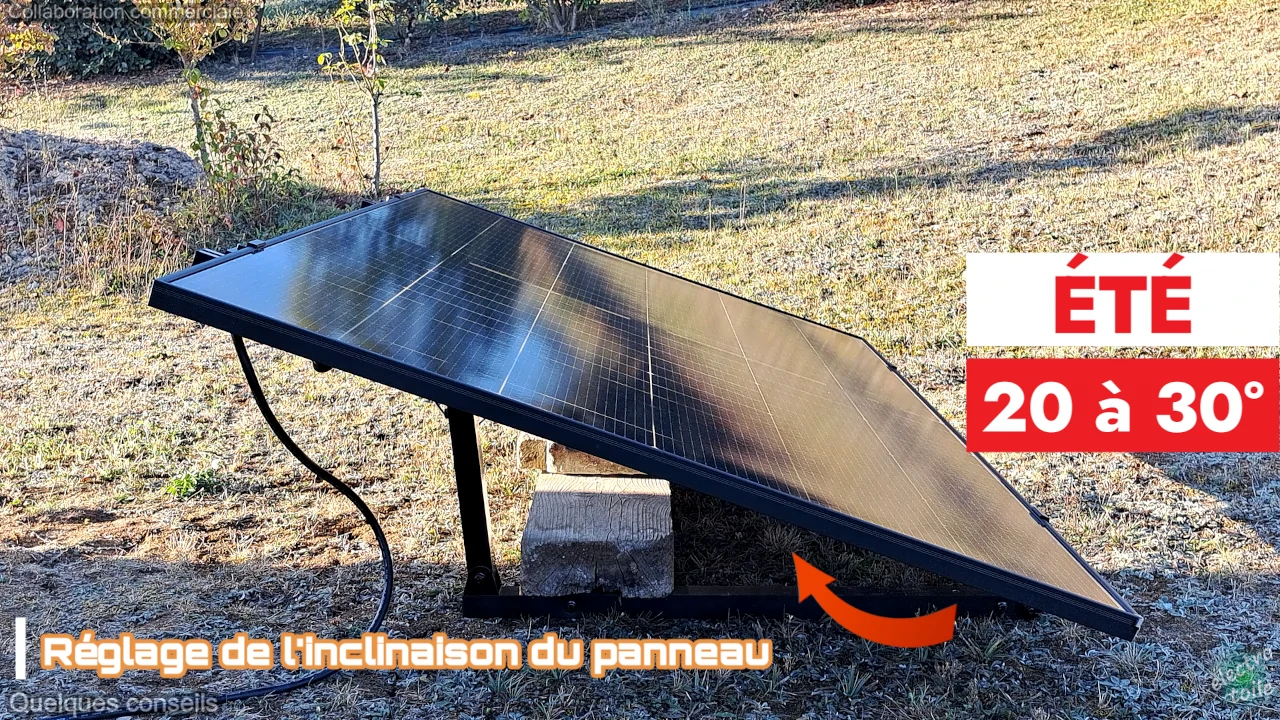

✔ En été réglez l'angle du panneau solaire à une valeur comprise entre 20° et 30°

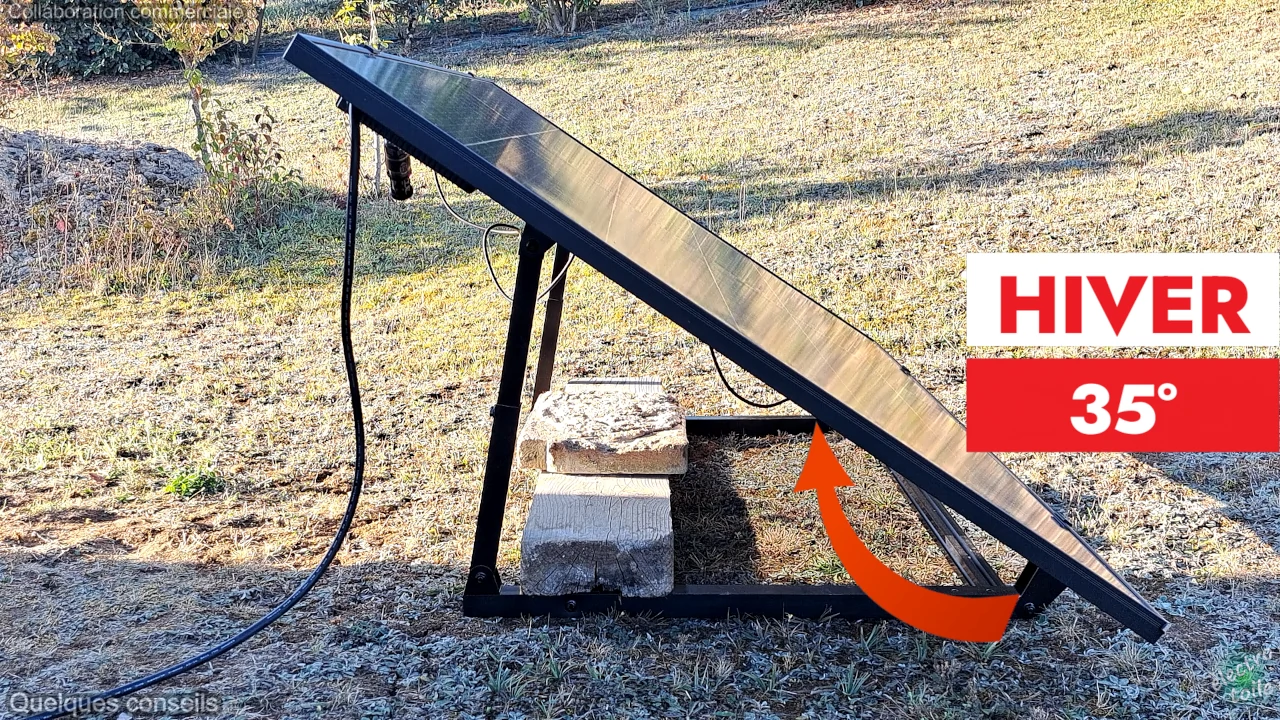

✔ En hiver réglez l'angle à 35°

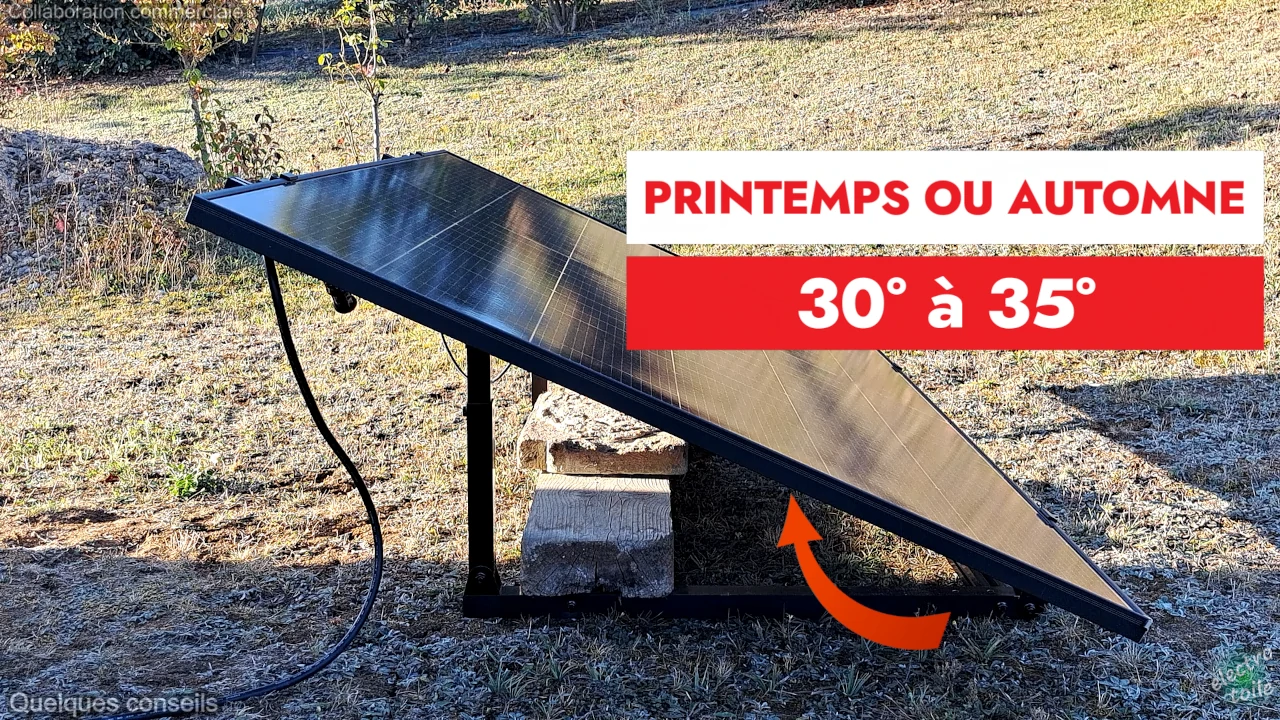

✔ Pour les saisons intermédiaires du printemps et de l'automne, le réglage de l'angle d'inclinaison au sol sera aux alentours de 30°

Utilisation du kit solaire Sunity :

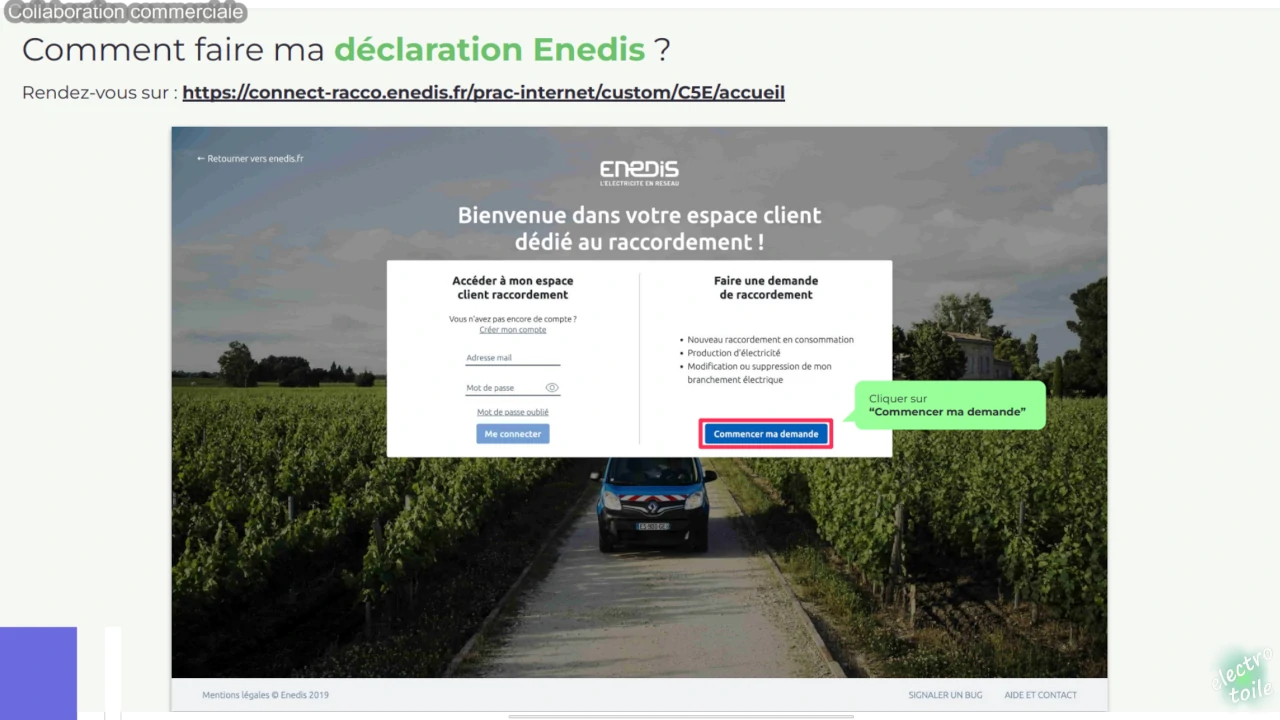

Avant de mettre sous tension le kit solaire, il est nécessair de réaliser auprès d'ENEDIS, la déclaration de production d'électricité en Autoconsommation CACSI. Sunity propose ce pdf pour vous guider dans cette démarche administrative.

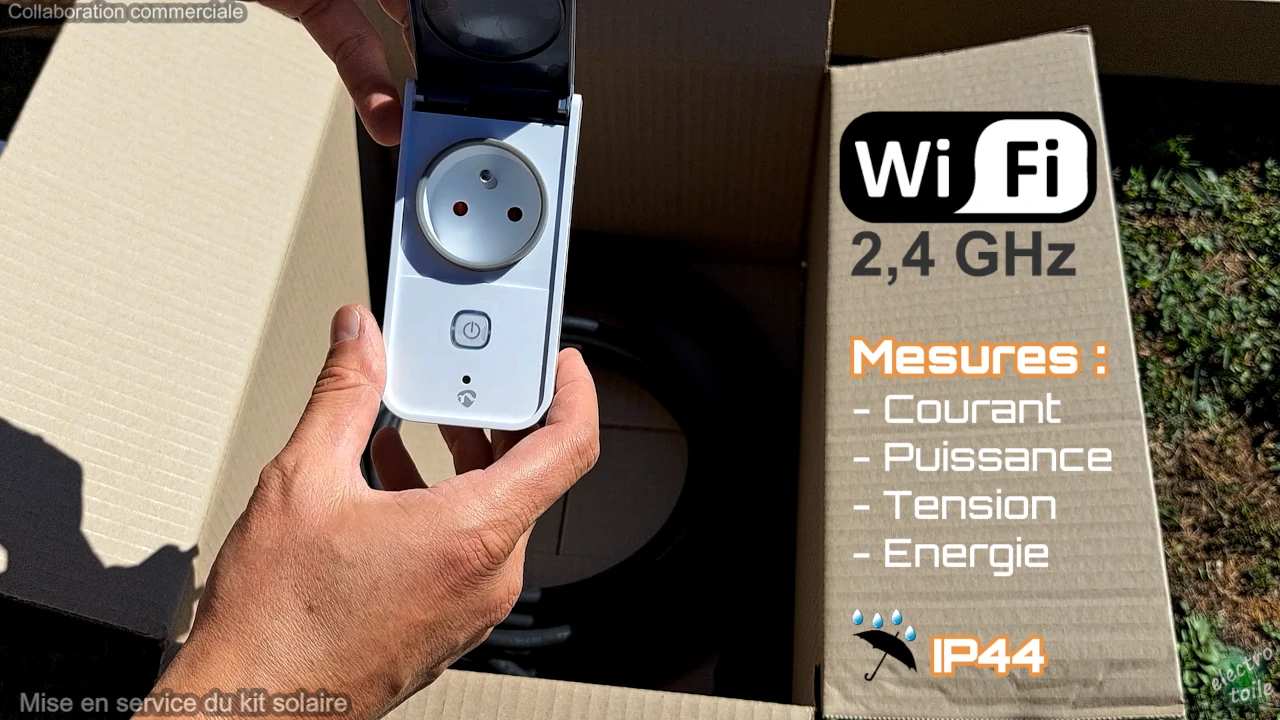

Le smartplug fourni avec le kit Sunity communique par Wi-Fi et sert de compteur d'énergie.

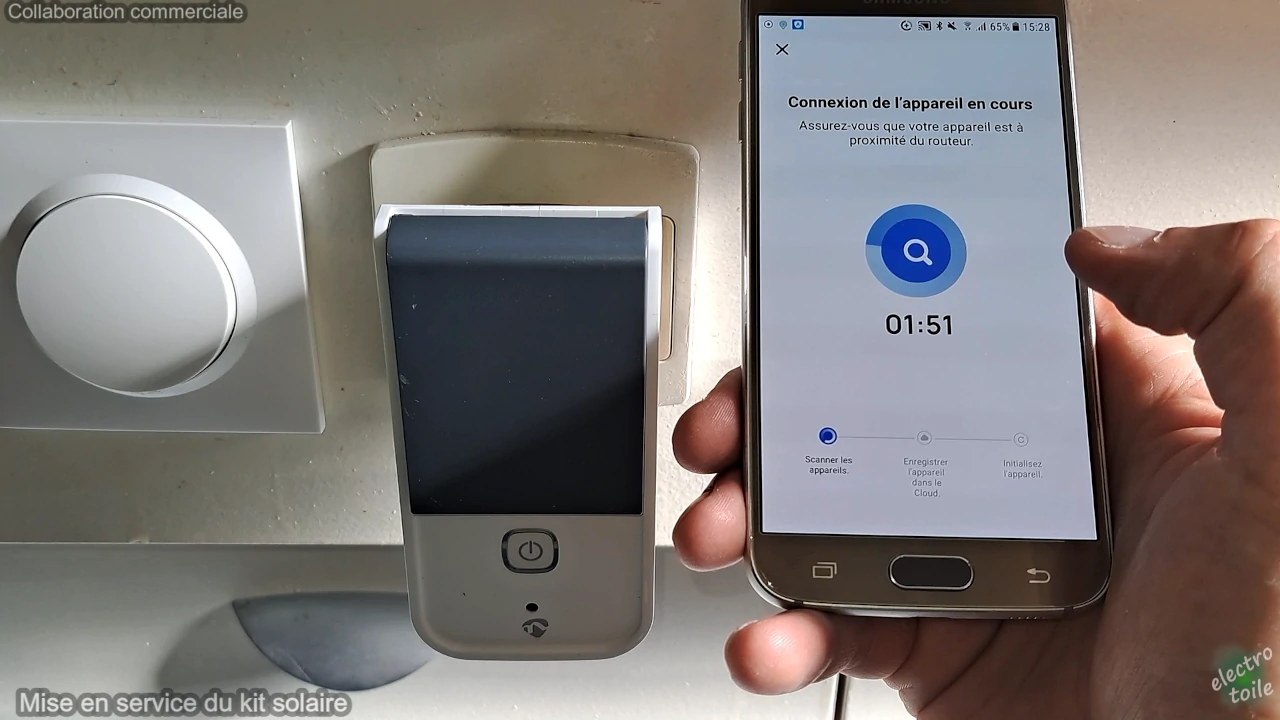

Il faut l'appairer sur son téléphone et l'intégrer à une application telle que Smartlife, Smartliving ou Tuya Smart, disponible sur Android ou iOS. Une fois installée, créez un compte et appairez la prise à votre réseau Wi-Fi.

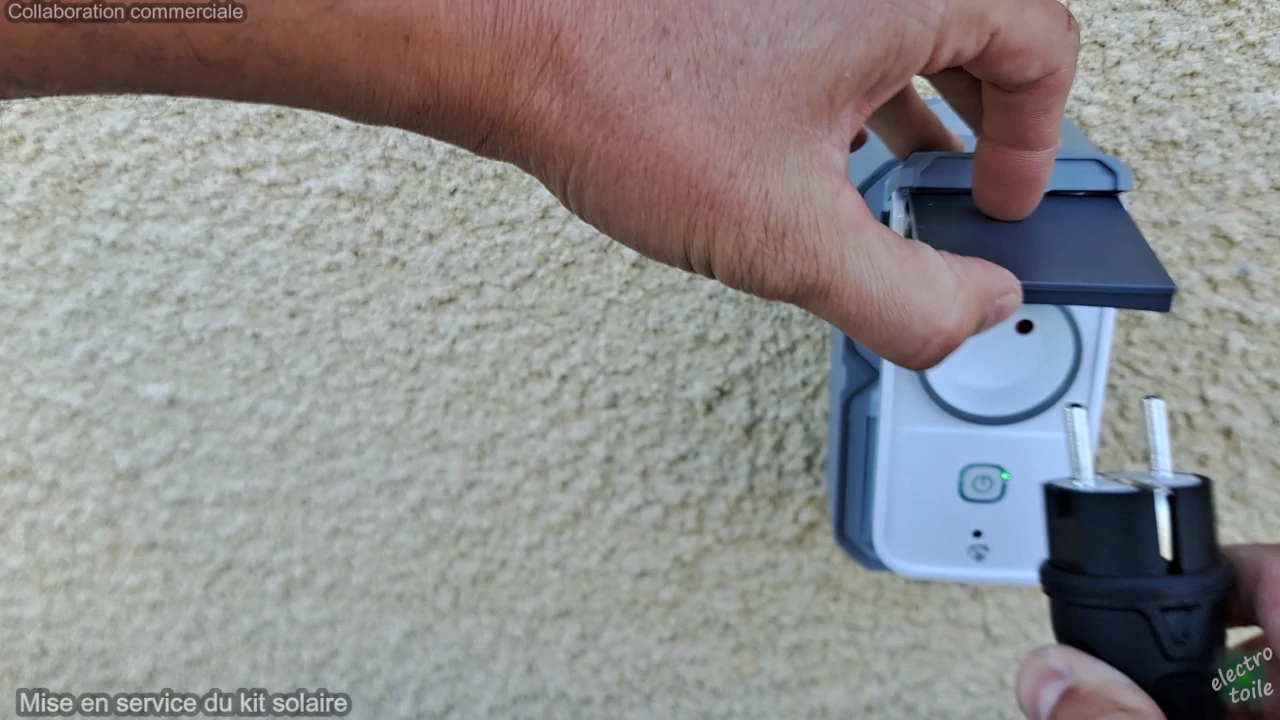

Ensuite, branchez la smartplug sur la prise secteur extérieure au plus proche de la station solaire et connectez-y la rallonge secteur reliée au micro-onduleur.

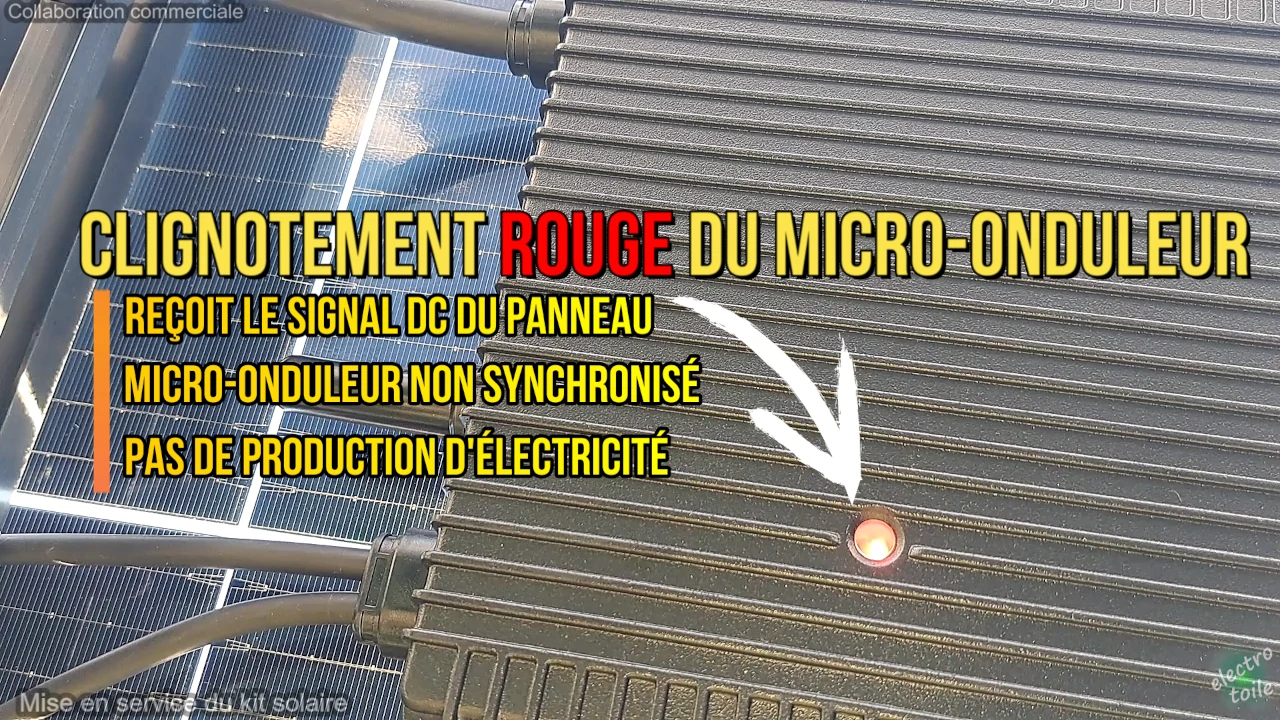

Au début, le micro-onduleur clignote en rouge, indiquant qu'il reçoit l'énergie du panneau solaire (courant continu DC) mais qu'il n'est pas encore synchronisé avec le réseau.

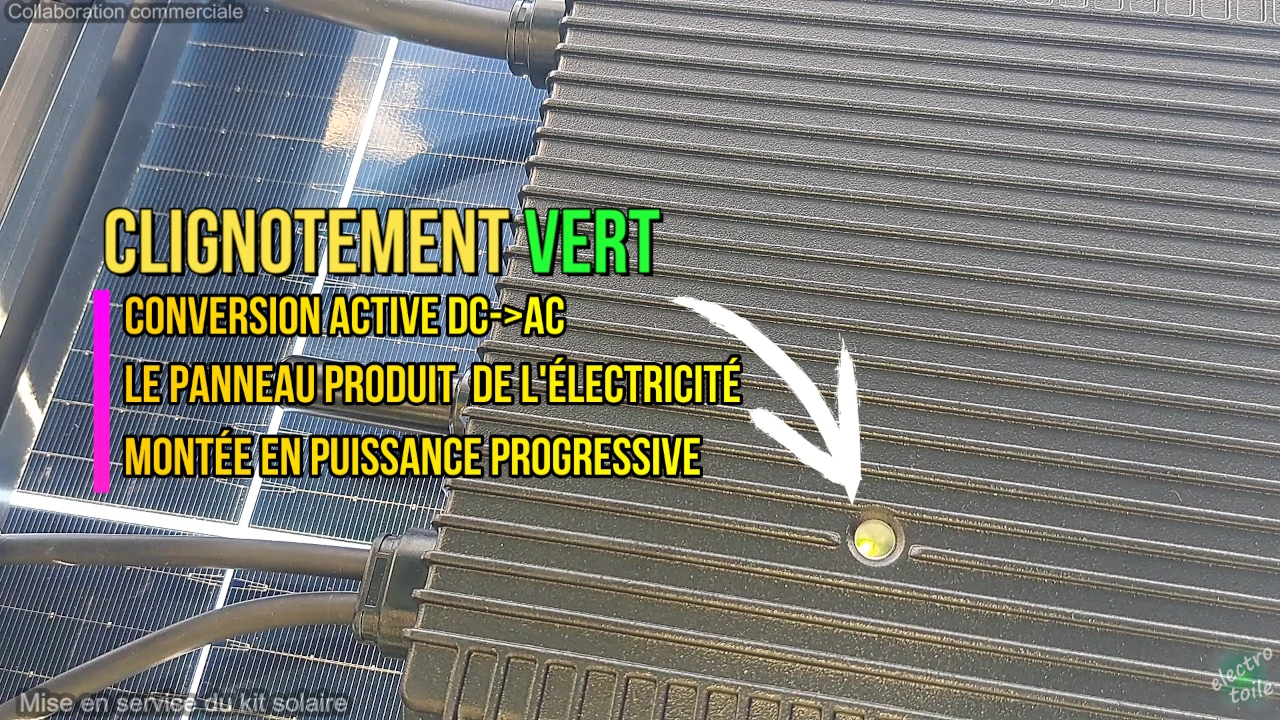

Attendez une minute après l'avoir branché à la prise de courant pour que le micro-onduleur synchronise sa tension et sa fréquence avec le signal délivré par EDF. Lorsque la synchronisation est terminée, le micro-onduleur clignote en vert, indiquant qu'il convertit le signal continu produit par le panneau en signal alternatif pour le réseau électrique. C'est ce signal qui vous permettra de réaliser des économies d'énergie.

L'application Smart Life ou Tuya Smart permettra de commander à distance la prise commandée (éviter de le faire en pleine journée pour éviter des pertes de production). Mais l'application mobile est indispensable au suivi de production du panneau solaire (Puissance instantannée, courant, tension, énergie journalière, énergie totale). Cependant, elle ne fournit pas de courbe de production journalière permettant d'identifier les éventuelles périodes d'ombrage du panneau.

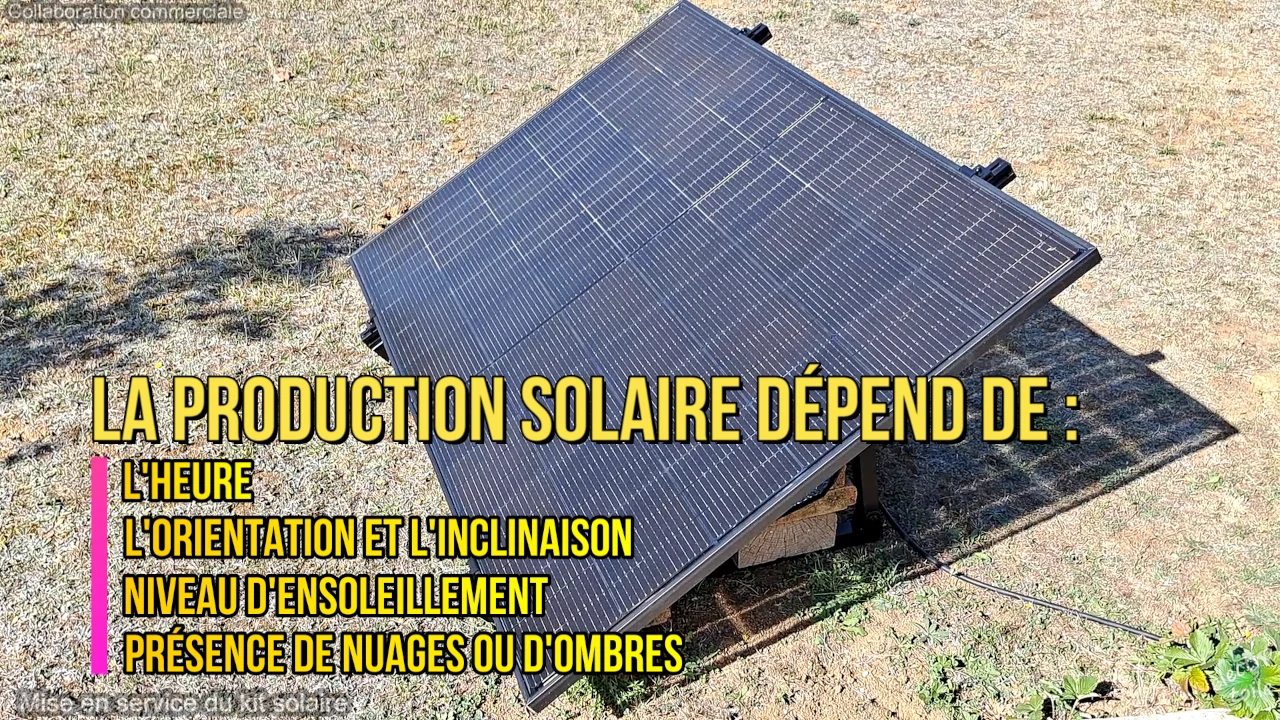

Il est important de prendre en compte les différents facteurs qui feront chuter la production d'électricité du panneau solaire :

• L'heure de la journée (meilleur moment entre 11h30 et 15h30
• L'orientation (sud de préférence) et l'inclinaison du panneau solaire (en fonction de la saison)
• Le niveau d'ensoleillement
• La présence de nuages ou d'ombres sur le panneau solaire

Suivi de la production solaire :

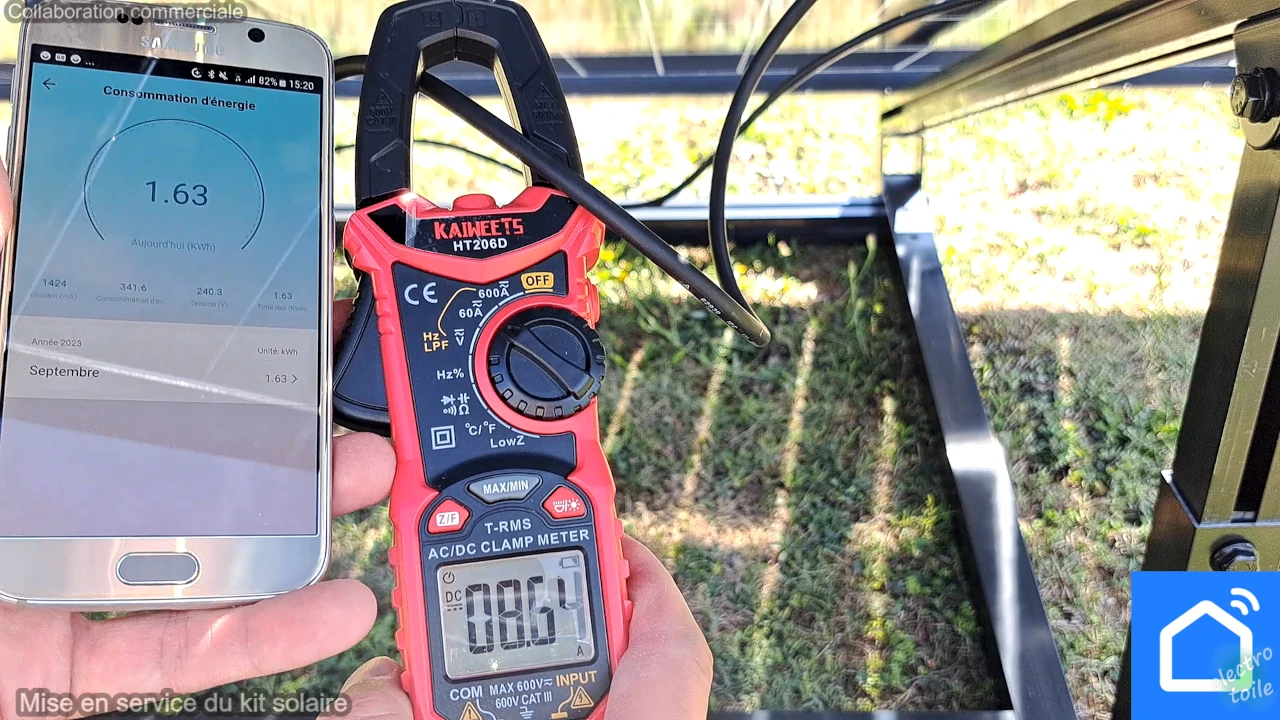

Il est possible de mesurer le courant en sortie du panneau solaire en plaçant une pince ampèremétrique sur le conducteur + ou - qui relie le panneau au micro-onduleur.

Analyse de la production solaire

Avec mon installation domotique sous Jeedom, je peux suivre la courbe de puissance de la station solaire Sunity. Voici quelques résultats concernant le mois d'octobre 2023.

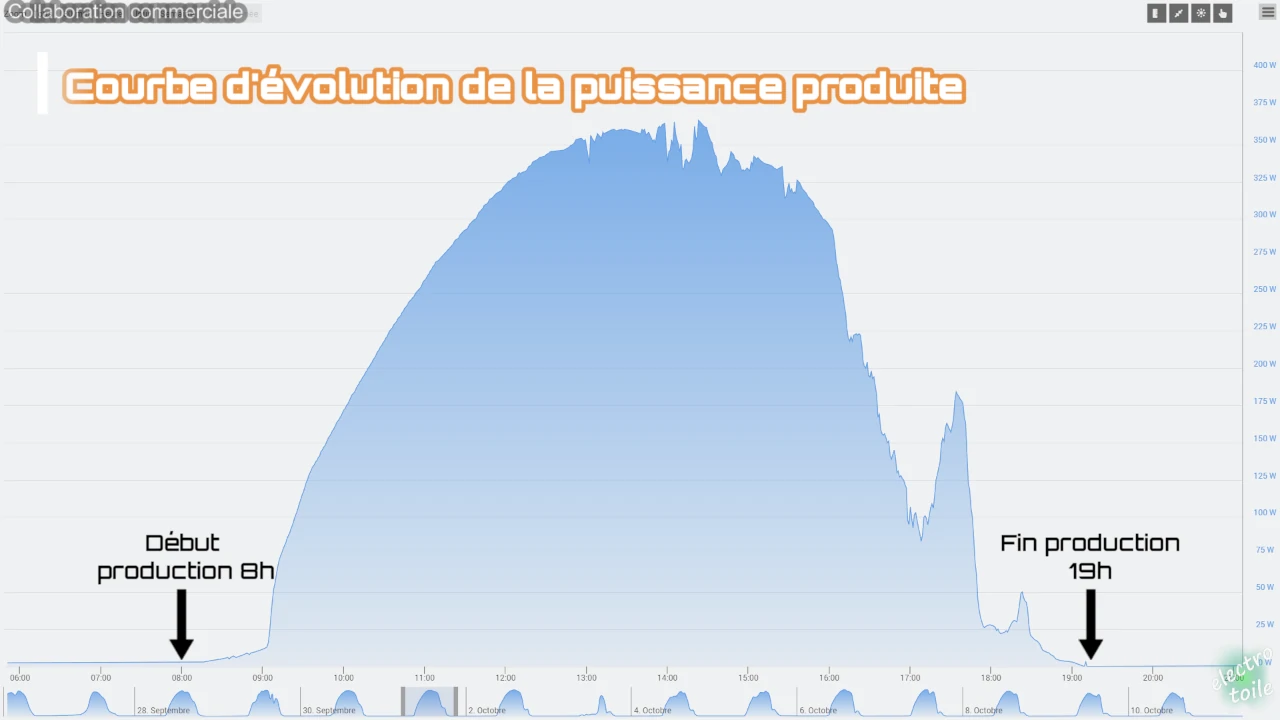

Sur la courbe ci-dessous on peut observer que le panneau solaire commence à produire à partir de 8h environ et termine sa production vers 19h.

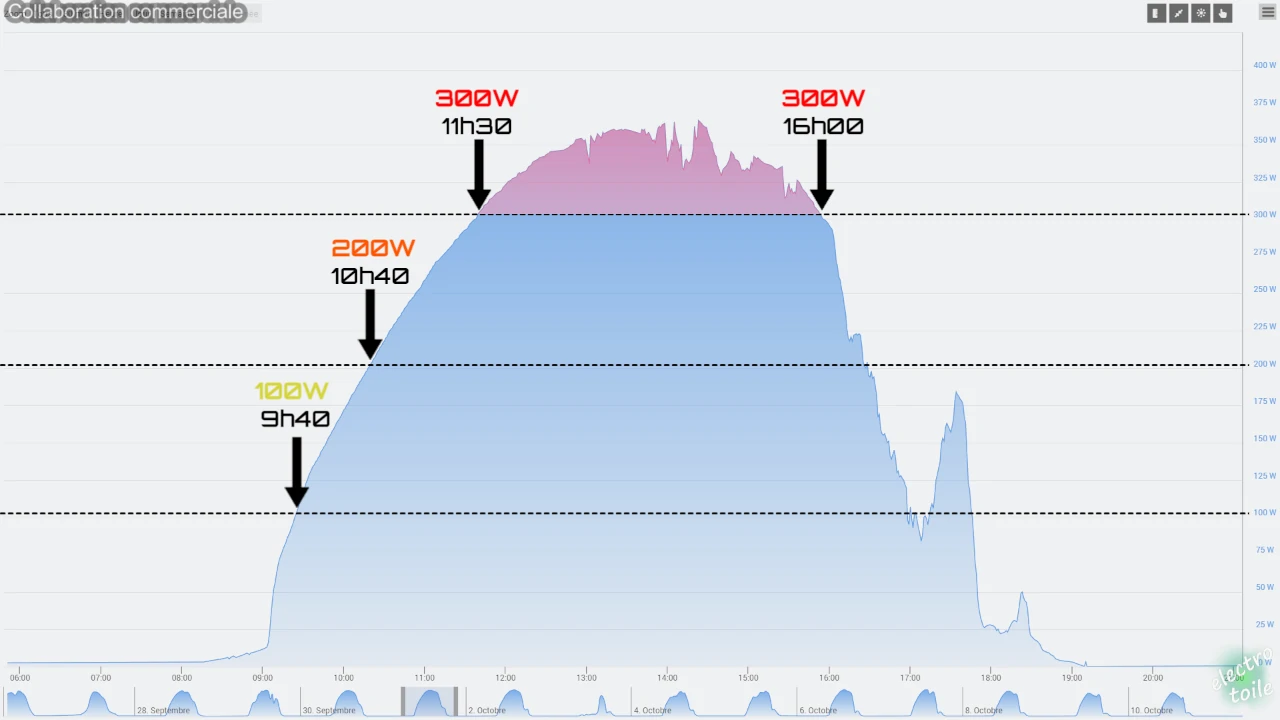

Sur la courbe ci-dessous on visualise les seuils de puissance atteints en fonction de l'heure de la journée. Le panneau produit une puissance supérieure à 300W à partir de 11h30 et jusqu'à 16h environ.

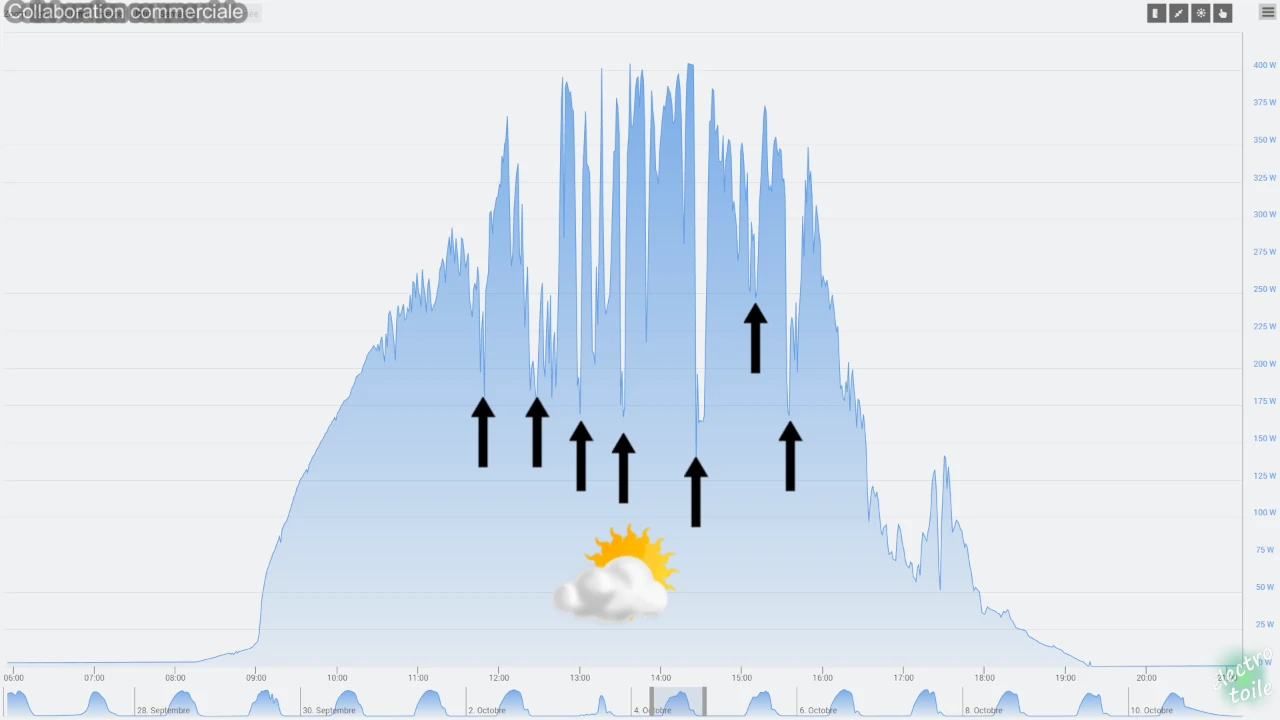

Sur la courbe ci-dessous on visualise les effets du passage des nuages devant le soleil et la conséquence sur la production d'électricité du panneau solaire.

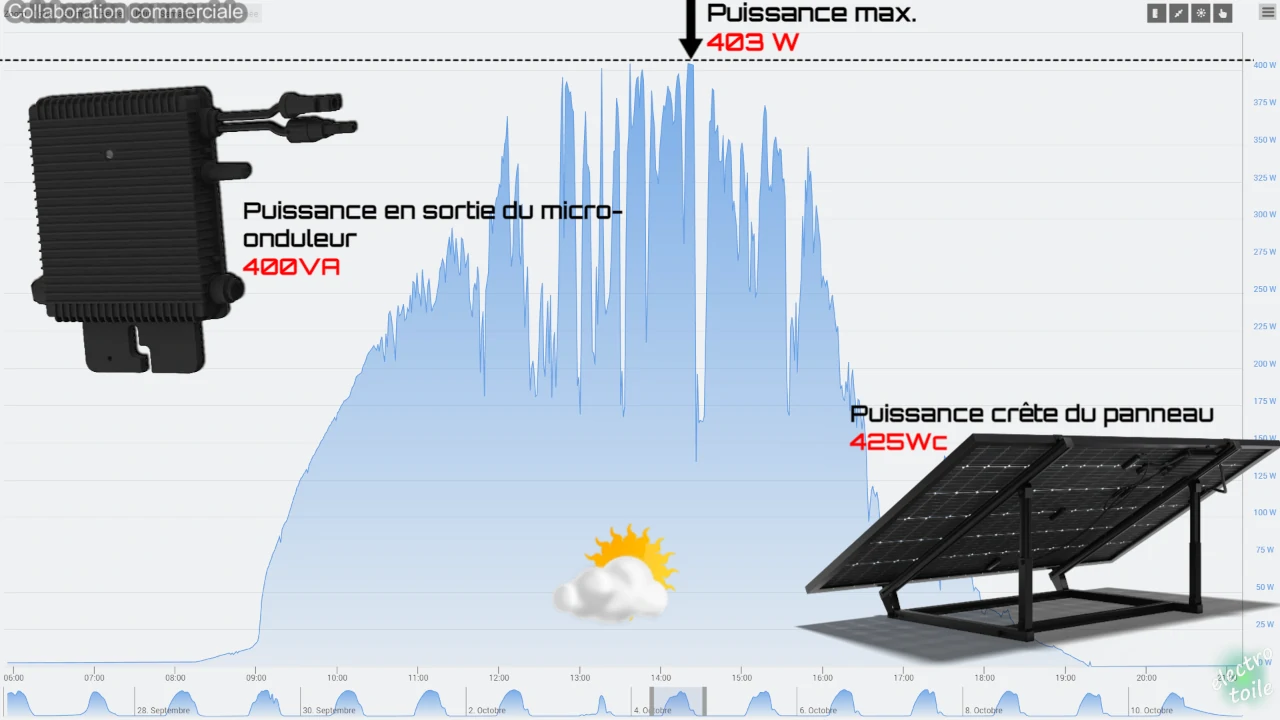

Lorsque la température extérieur n'est pas trop élevée et que le soleil rayonnement correctement, on peut atteindre la puissance maximale en sortie du micro-onduleur (400VA). Comme vous le constatez cette valeur ne correspond pas à la valeur crête en sortie du panneau solaire (425Wc). En effet, il d'usage de surdimensionner le panneau solaire par rapport à la puissance maximale délivrée par le micro-onduleur, car la valeur crête est une valeur obtenue lors de tests de perfomance fans un simulateur solaire.

Ainsi, les conditions pour obtenir la puissance maximale sont plutôt rare, de ce fait, inutile de dimensionner le micro-onduleur à la valeur crête du panneau solaire.

Afin d'avoir un aperçu parlant de la production d'un panneau du kit solaire Sunity, voici mon suivi de la production photovoltaïque pour le mois d'octobre.

Production du mois d'octobre 2023, un total produit de 36,95 kWh avec un kit solaire 425Wc Sunity. Un début de mois plutôt clément avec de belles journées ensoleillées. Puis la seconde partie du mois a été principalement pluvieuse, ceci provoquant une chute de la production d'énergie solaire.

Production du mois de novembre 2023, un total en cours produit de 11.73 kWh. Mois principalement pluvieux et donc une production solaire assez faible.

Bilan des essais de la station solaire Sunity :

Après mon installation et les deux semaines de tests et mesures, j'ai pu évaluer le kit solaire Sunity et voici mes conclusions :

Avantages et inconvénients du kit solaire

👍 Première constation, le panneau bifacial de 425Wc est performant et génère de bons chiffres de production, le fait que l'inclinaison soit libre entre 20° et 35° est également un plus. Enfin, son tarif dégressif et son offre de lancement, en font une solution interessante pour amortir plus rapidement son ou ses kits solaire.

👎 Trois bémols pour le kit Sunity. Premièrement, la solution plug-and-play nécessitera un montage de 30 minutes pour une personne seule. Ce temps inclut le déballage, l'assemblage, l'appairage de la smartplug et le branchement du kit solaire. D'autre part, la station Sunity n'inclut pas de solution de lestage pour une pose au sol et l'application SmartLife utilisée pour le suivi de production ne propose pas de courbe de puissance afin de visualiser sur la journée la puissance produite en Watt. Cela permet de se rendre compte des ombrages éventuels qui pourraient réduire la production d'électricité.

Si vous êtes prêt à franchir le cap et à vous équiper d'un kit solaire, profitez de mon partenariat avec Sunity en utilisant le code SUNITY_ELECTROTOILE (lors de la validation du panier), vous pourrez ainsi économiser 5% et obtenir le kit solaire pour 635€55 (tarif lancement à 669€). Ce qui vous permettra d'économiser 84€45 pour un kit solaire par rapport à son tarif de base de 720€.

Et si vous envisagez de produire davantage d'électricité, sachez que les tarifs seront dégressifs et fonction du nombre de kits commandés :
