Prise murale intelligente Moes : Une solution efficace pour vos besoins en domotique à la maison



prise murale moes intelligente et connectée avec une façade effet verre

Remplacez votre prise murale encastrée traditionnelle par une prise MOES intelligente, intégrée à un système domotique sous Jeedom. Découvrez comment rendre votre maison plus économe en énergie et plus pratique grâce à ce guide pas à pas.



  • Pourquoi remplacer une prise de courant secteur ?
  • Caractéristiques de la prise murale intelligente MOES
  • Comment remplacer une prise de courant murale ?
  • Intégration de la prise connectée MOES dans Jeedom
  • Gestion automatique de la prise intelligente MOES dans Jeedom
  • Avantages et Inconvénients de la prise Moes


Pourquoi remplacer une prise de courant secteur ?

Vous en avez assez d'utiliser des prises électriques murales traditionnelles dans votre maison ? Vous-souhaitez moderniser votre logement avec une solution pratique et économe en énergie ? Il est alors temps de remplacer votre vieille prise électrique murale par une prise secteur intelligente MOES intégrée à un système domotique Jeedom.

En effet, l'utilisation d'une prise encastrée connectée et intelligente intégrée dans une système de domotique comme Jeedom offre de multiples possibilités de commandes :

  • Commande à distance via votre smartphone ou depuis internet.
  • Programmations horaires d'alimentation de la prise secteur.
  • Scénario de mise en On ou Off de la prise Moes en fonction de la consommation d'énergie électrique (délestage).
  • Alimentation temporisée lors de la prise de courant lors de la détection d'un mouvement.
  • Sécuriser la prise secteur en la mettant hors tension (présence bébé).
  • etc.

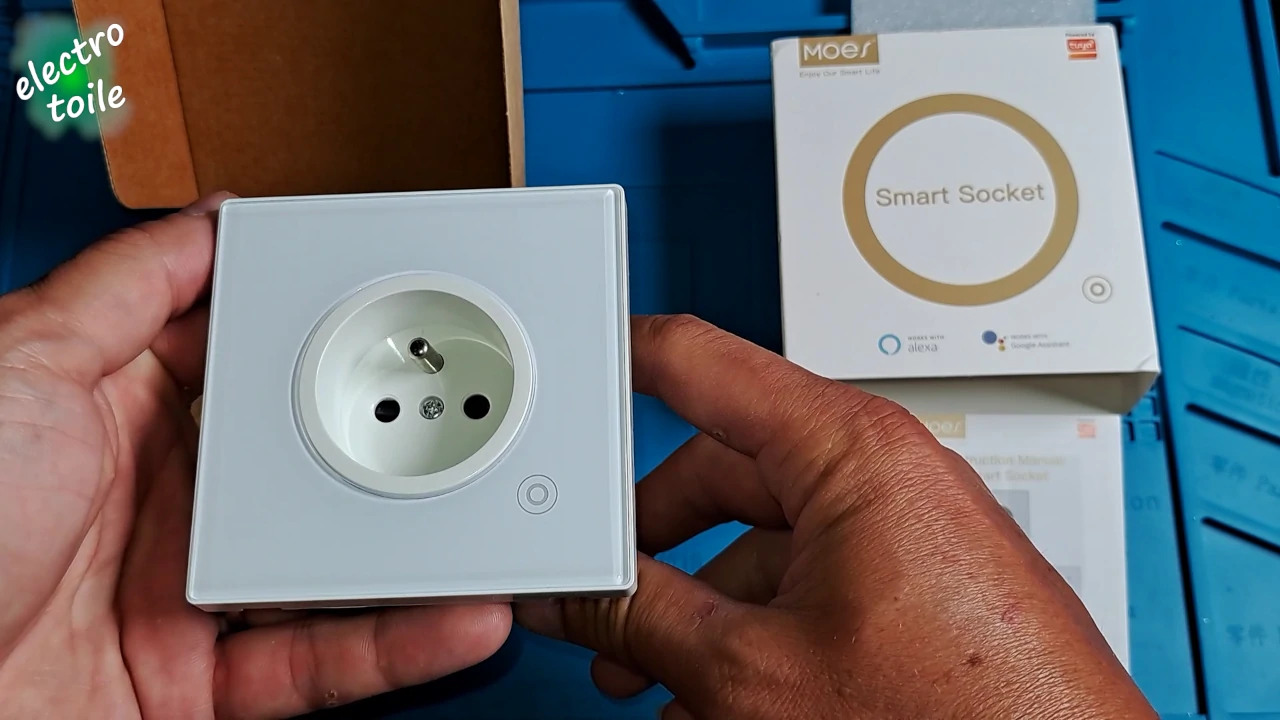

prise murale moes intelligente et connectée avec une façade effet verre

Cette prise connectée est solution efficace pour vos besoins en domotique. Vous pouvez retrouvez toutes les informations sur cette prise dans la vidéo ci-dessous.

J'y explique comment remplacer une vieille prise murale par cette prise intelligente qui fait également office de compteur d'énergie, et l'intégrer à un système domotique Jeedom pour créer des programmations personnalisées pour l'alimentation des appareils électriques.

Que vous cherchiez à faire des économies d'énergie ou à améliorer votre confort en automatisant votre logement, cette prise encastrée répondra à vos besoins.

Cette prise présente également l'avantage de n'être pas très chère, en effet, elle est vendue 26€66 sur le site officiel Moeshouse.



Caractéristiques de la prise murale intelligente MOES :

Nous allons nous intéresser plus particulièrement à la prise murale intelligente Moes de référence ZK-FR16M-WH. Elle présente une façade à effet de verre qui lui donne un aspect élégant, mais côté encombrement, l'arrière n'est pas très compact, mais j'y reviendrai lors son installation.

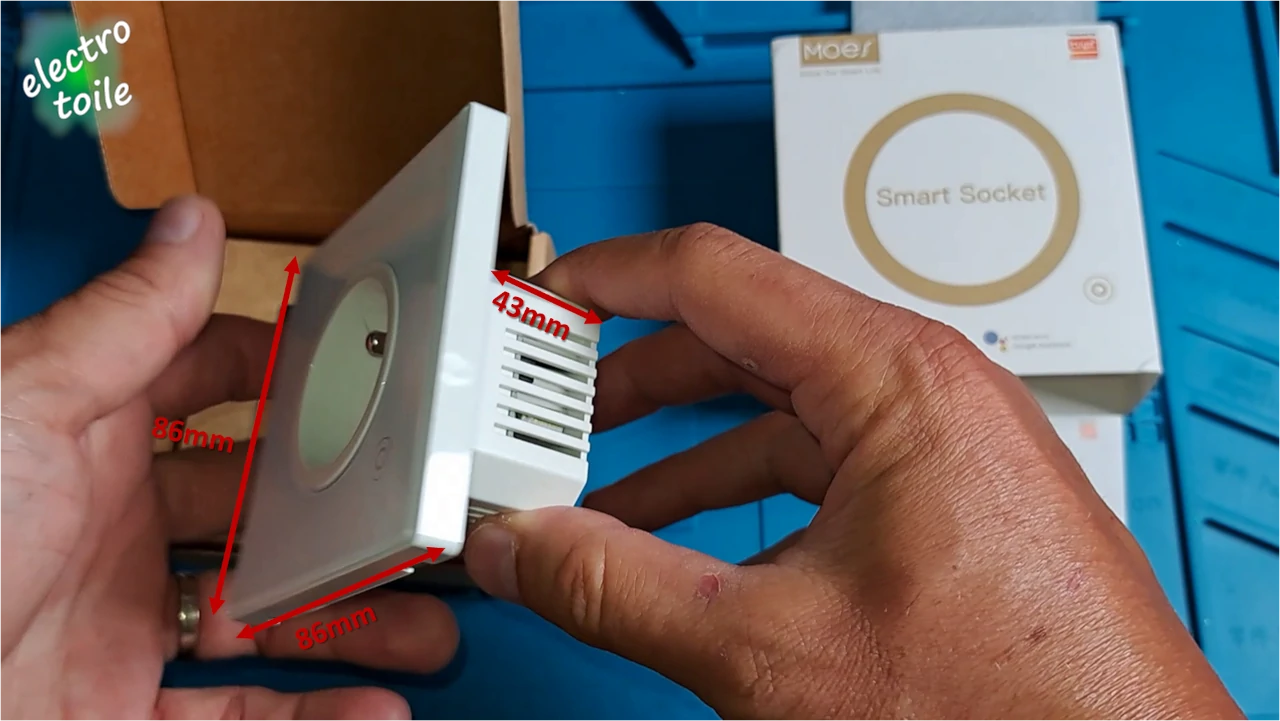

dimensions et enconbrement de la prise murale moes ZK-FR16M-WH
Quelles sont les dimenstions de la prise murale MOES ZK-FR16M-WH ?

Côté technique, c'est une prise murale de type E, donc elle adopte un format français avec la broche de terre apparente. Elle supporte une tension allant de 95V à 245V en courant alternatif (AC) avec une fréquence de 50 ou 60 Hz. Elle peut supporter une intensité maximale de 16A et une puissance maximale de 3000W.

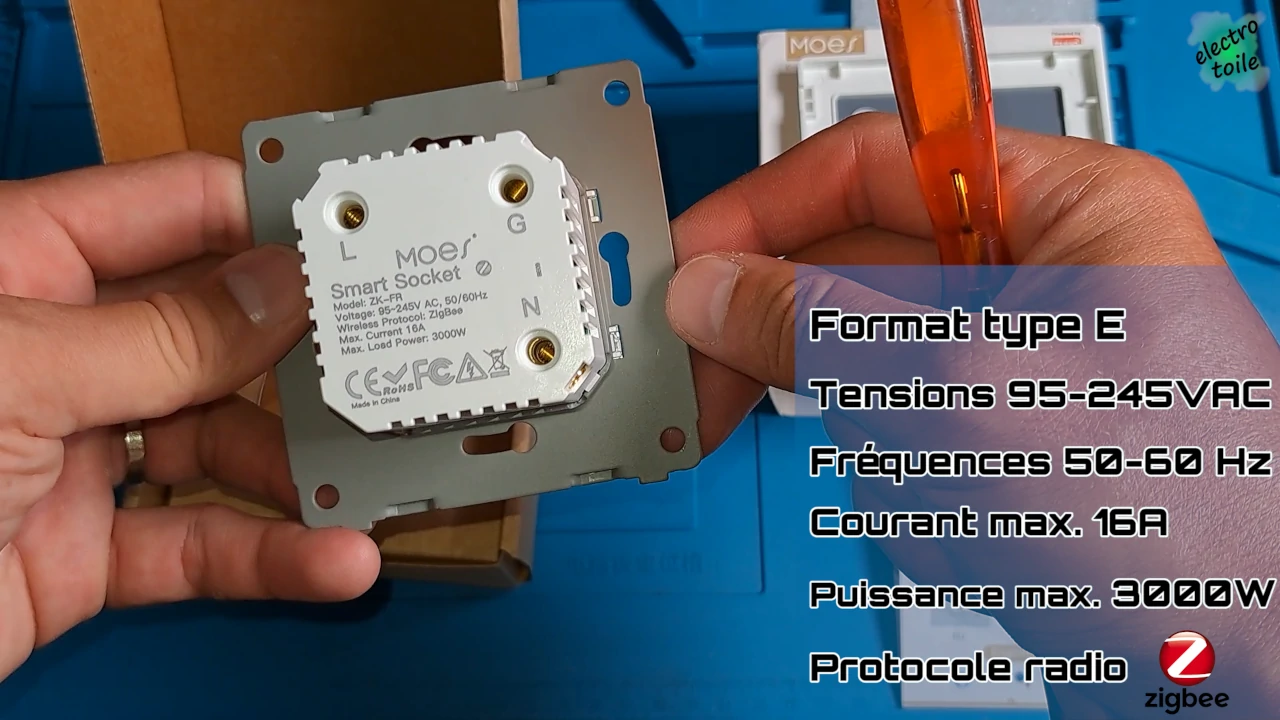

caractéristiques techniques de la prise murale moes intelligente et connectée ZK-FR16M-WH
Quelles sont les caractéristiques techniques de la prise ZK-FR16M-WH ?

Tout l'intérêt de cette prise murale encastrée est qu'elle est communiquante via le protocole radio Zigbee, elle s'intègre donc aux principaux systèmes domotique tel que Jeedom ou Home Assistant. Côté connectique, il y a 3 bornes à vis à l'arrière pour brancher la phase en rouge, le neutre en bleu et la terre en vert/jaune.



Comment remplacer une prise de courant murale ?

Comment démonter une prise de courant murale ?

Voyons maintenant la procédure complète pour remplacer une vieille prise électrique par cette version intelligente et connectée.

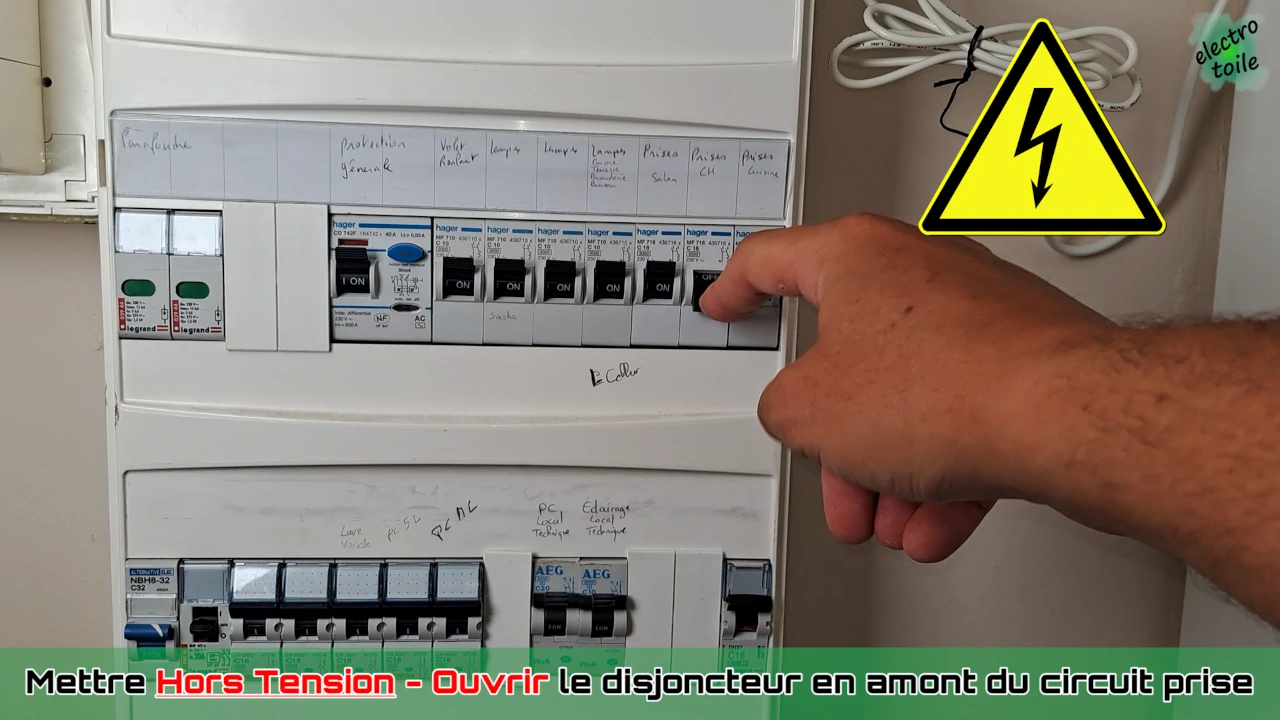

Tout d'abord la sécurité, pour que la modification se fasse en toute sécurité et Hors Tension, commencez par ouvrir le disjoncteur qui protège le circuit de la prise de courant.

caractéristiques techniques de la prise murale moes intelligente et connectée ZK-FR16M-WH
⚠ Pour intervenir en sécurité, il faut mettre hors tension ⚡ le circuit prise !

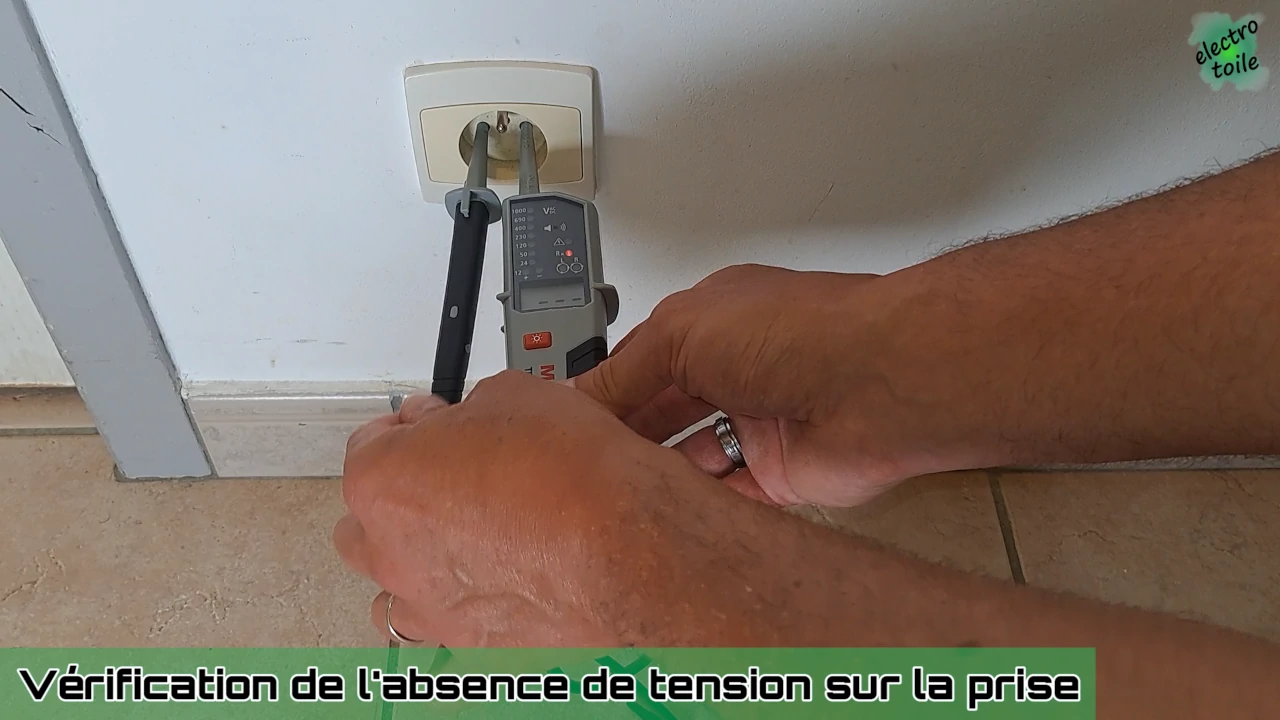

Ensuite, pensez à vérifier l'absence de tension entre les 3 pôles de la prise à l'aide d'un détecteur de tension. Mesurez entre phase-neutre, phase-terre et neutre-terre, vous ne devez plus avoir de tension dangereuse. Lorsque ces mesures sont faites, pensez à tester à nouveau le détecteur pour pallier tout problème de pile ou défaillance de l'appareil. Maintenant, je suis sûr de travailler hors tension !

mesure de l'absence de tension sur une prise secteur avec un détecteur de tension Megger
Vérifiez l'absence de tension aux bornes de la prise (Phase, Neutre et Terre)

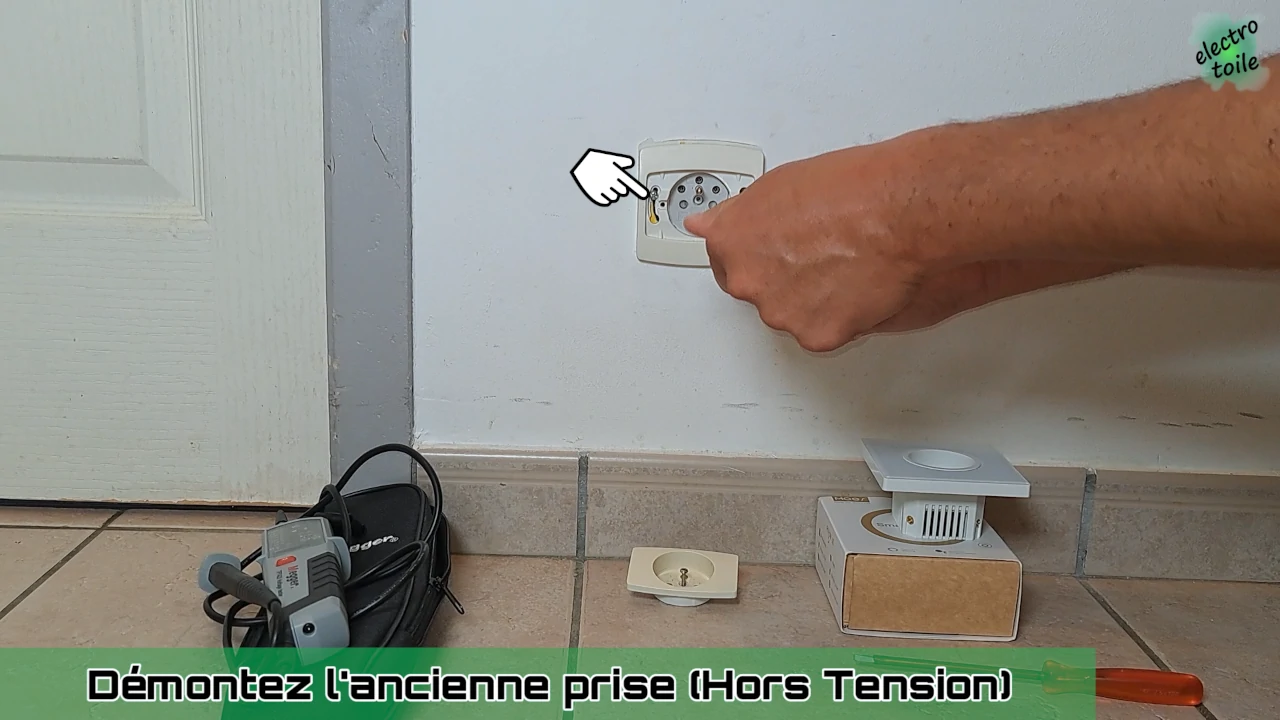

J'enlève le couvercle de l'ancienne prise en dévissant la vis centrale à l'aide d'un tournevis plat. Ensuite, je dévisse légèrement les deux vis transversales sur le côté pour retirer la prise de la boîte d'encastrement.

démonter une prise de courant en sécurité
Comment démonter la prise secteur murale ?

J'ai maintenant accès aux conducteurs à l'arrière, je dévisse les 3 vis en façade de la prise secteur afin de retirer les conducteurs de phase, de neutre et de terre.

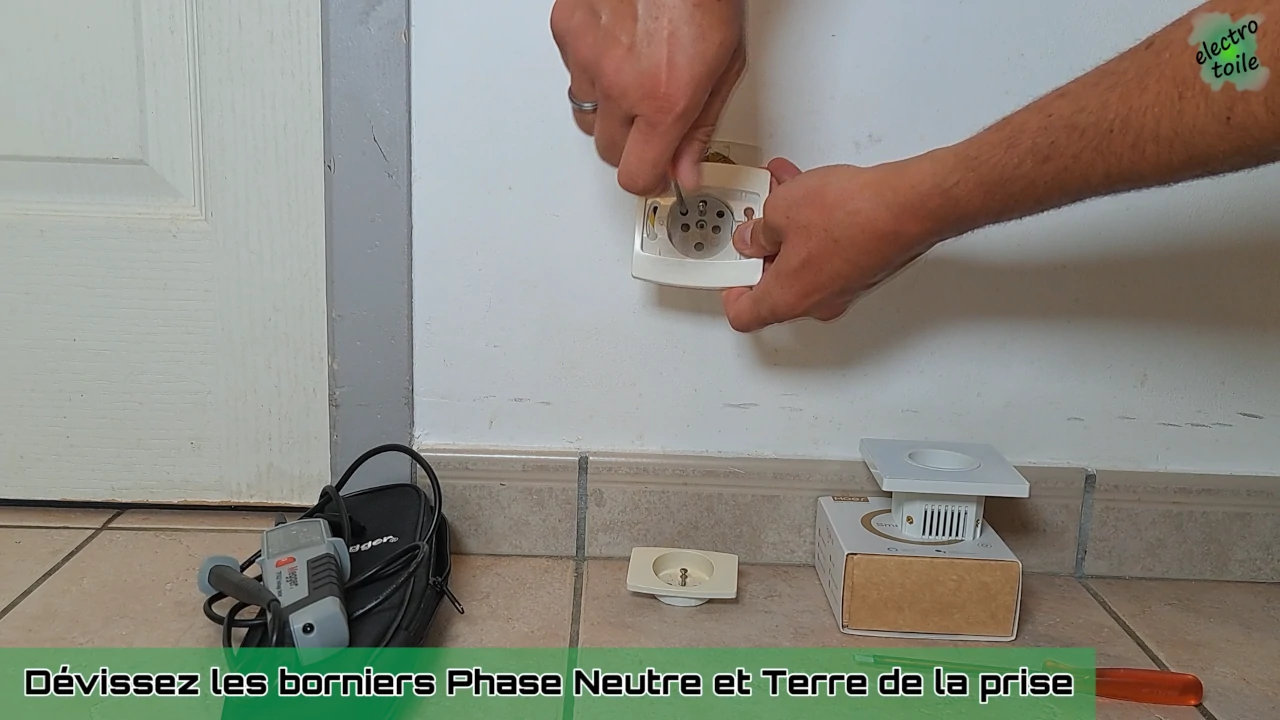

dévisser les borniers de serrage des conducteurs phase neutre et terre de la prise de courant
Dévisser les bornes à vis de la prise secteur

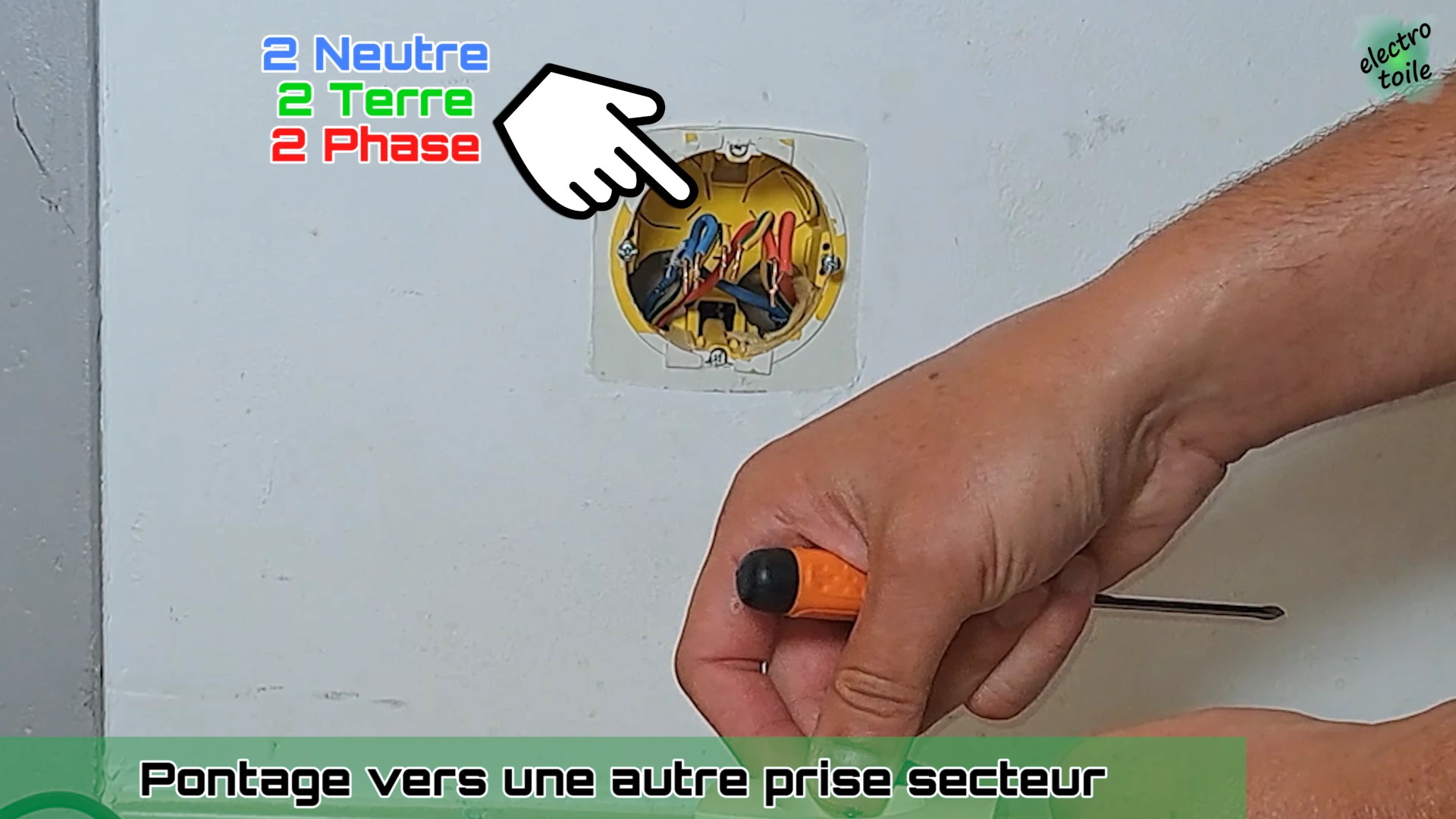

La prise est maintenant déconnectée, et je peux voir 6 conducteurs (2 phase en rouges, 2 neutre en bleus, et 2 PE en vert/jaune), ce qui indique qu'il y a un pont vers une autre prise de courant du circuit.

pontage des conducteurs phase neutre et terre vers une autre prise de courant
Vue sur les conducteurs à l'arrière de la prise secteur

Comment démonter une boîte d'encastrement ?

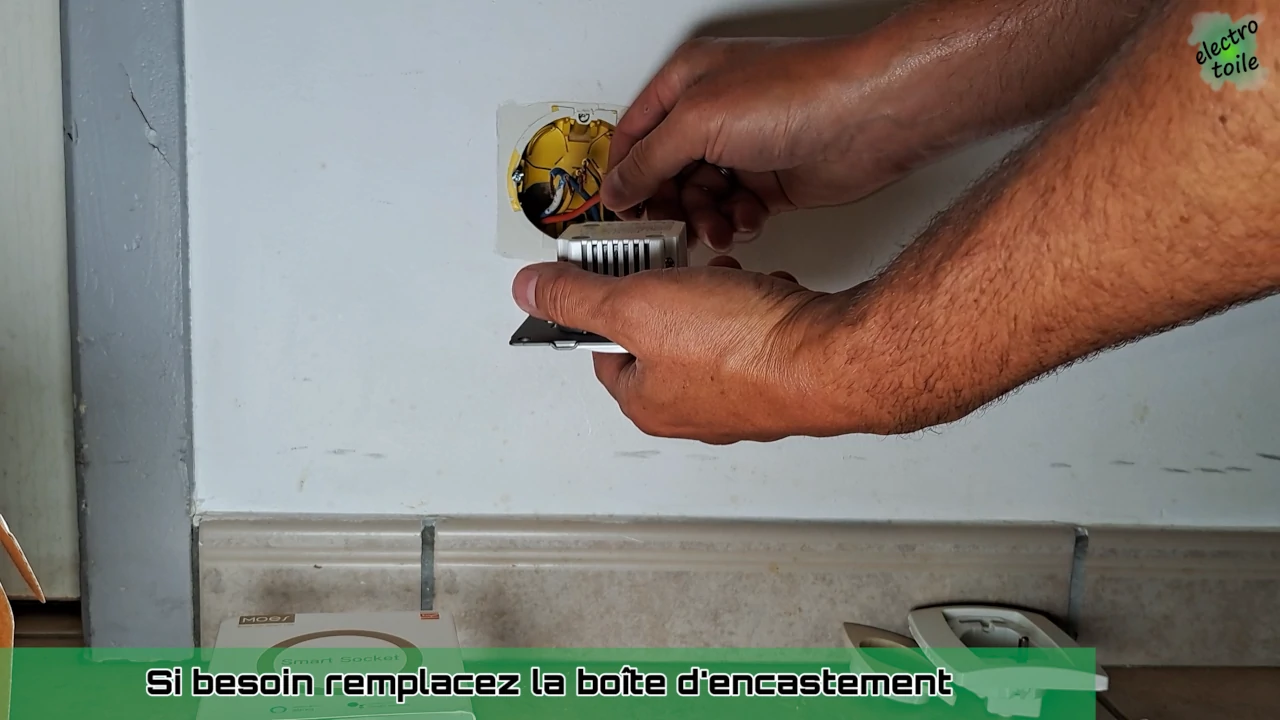

En raison de la taille du mécanisme de la nouvelle prise et de la présence du pontage avec des conducteurs légèrement courts, je vais devoir changer le boîtier d'encastrement et le remplacer par une boîte d'encastrement équipée d'une poche.

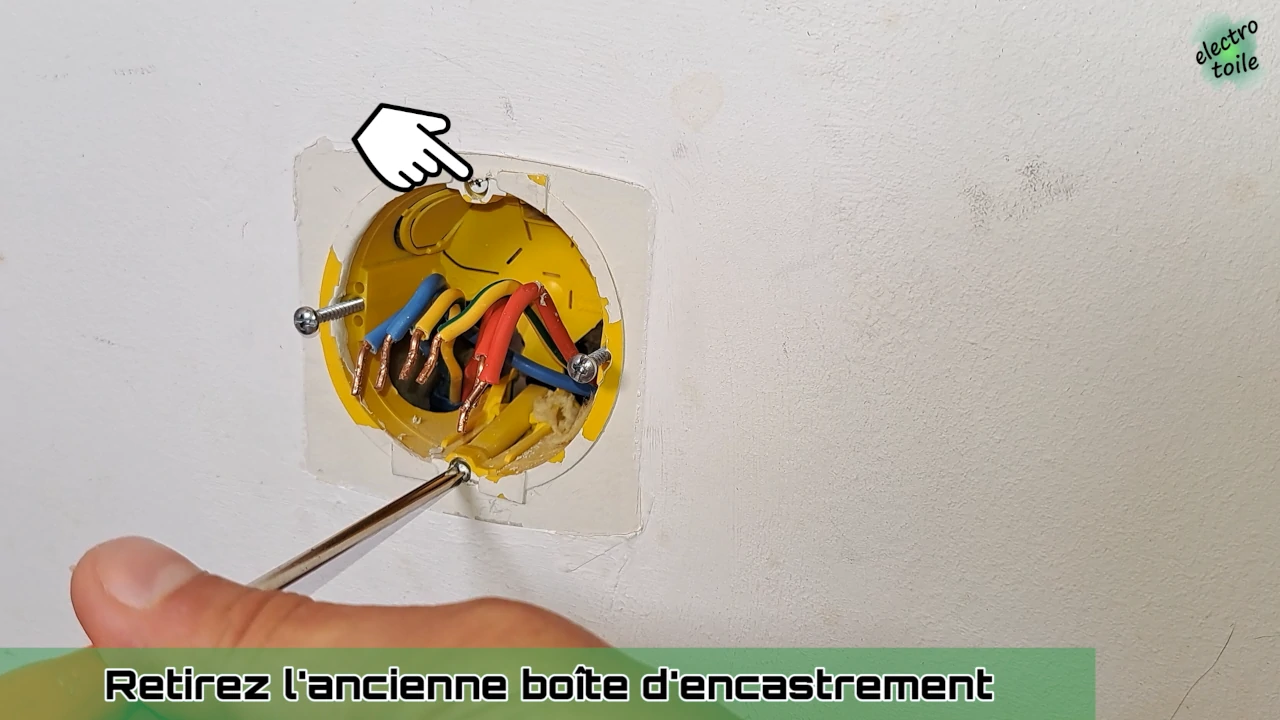

remplacement d'une boîte d'encastrement pour installer une prise de courant
Le mécanisme de la prise Moes est imposant et nécessite de remplacer la boîte d'encastrement

Pour cela, je desserre les deux vis verticales qui maintiennent la boîte contre le mur, et on peux voir le mouvement de l'ergot de maintien au fur et à mesure que je le dévisse. Je retire ensuite la boîte du mur.

remplacement d'une boîte d'encastrement pour installer une prise de courant
Je dévisse les deux vis verticales pour retirer la boîte d'encastrement de la cloison

Comment poser une boîte d'encastrement ?

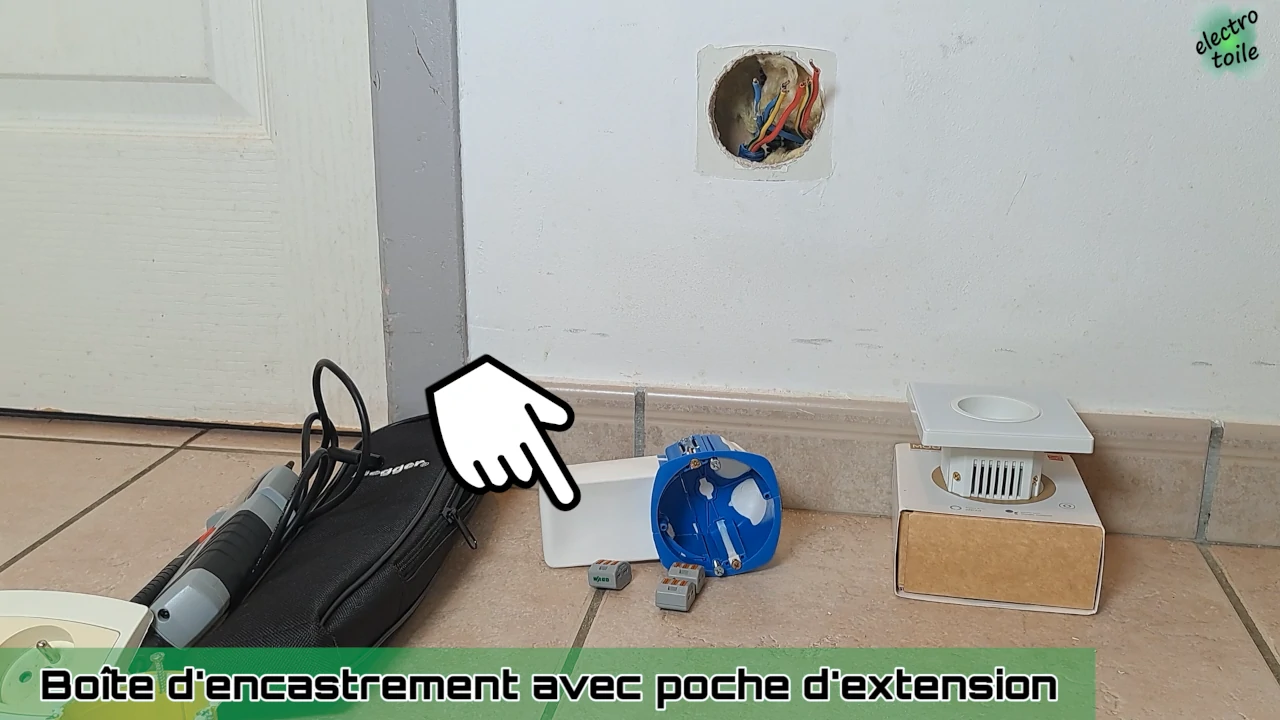

Je vais utiliser cette nouvelle boîte de montage équipée d'une poche en plastique qui me permettra de ranger les connecteurs Wago afin qu'il n'occupent pas de place dans la boîte d'encastrement.

boîte d'encastrement avec poche pour micromodule domotique
Boîte d'encastrement équipée d'une poche pour y ranger des micro-modules domotique ou des connecteurs Wago

Je pré-perce l'entrée des conducteurs dans la boîte. Je retire la poche de la boîte pour tester qu'elle passe facilement derrière le mur avec la laine de verre.

Ensuite, je repositionne la poche sur la boîte et la retourne pour placer facilement la boîte d'encastrement dans le mur, en veillant à ce que les conducteurs entrent dans la boîte.

Je fixe la boîte au mur à l'aide de ces deux vis verticales.

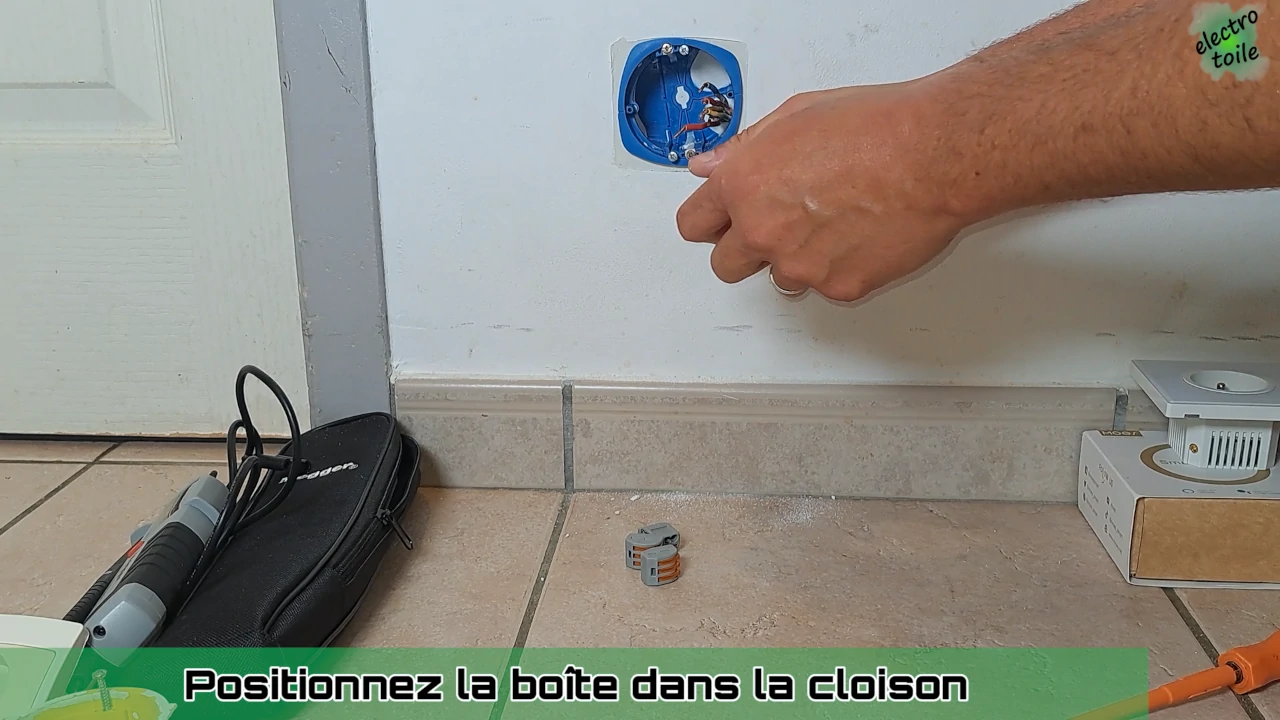

poser une boîte d'encastrement sur cloison sèche en placo
Pose de la boîte d'encastrement sur cloison sèche placo

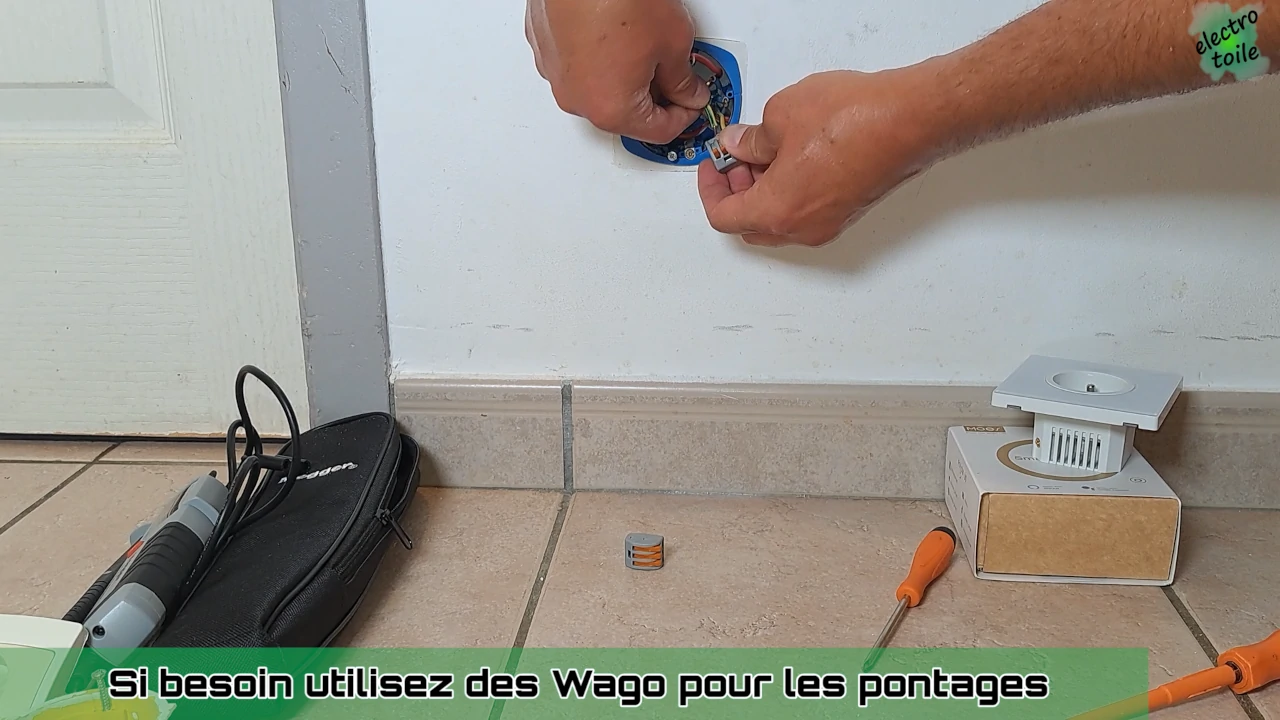

Je réalise les connexions entre les conducteurs sur les connecteurs Wago, en regroupant les mêmes potentiels et en prolongeant la phase, le neutre et la terre pour les relier à la prise intelligente.

raccordement du pontage des conducteurs avec des connecteurs Wago
Réalisation du pontage avec des connecteurs automatiques Wago

Comment câbler et installer une prise secteur ?

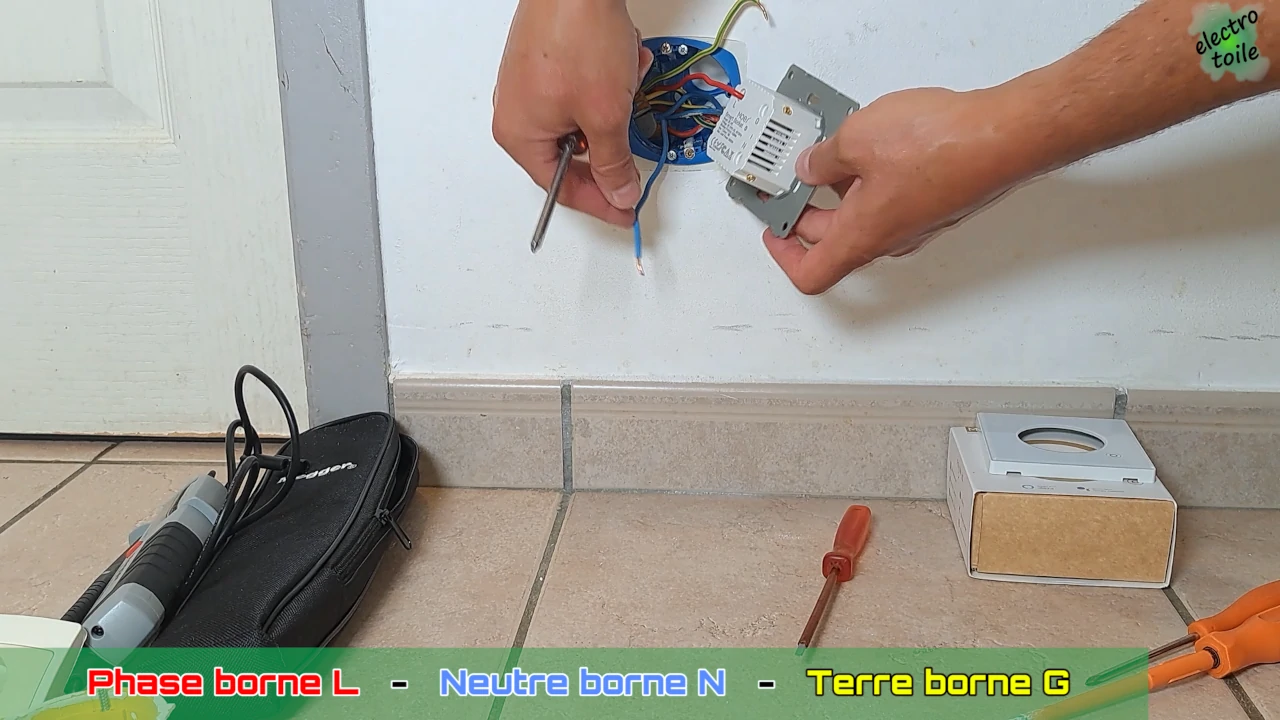

Je connecte les 3 conducteurs que je viens d'ajouter, le conducteur de phase rouge à la borne identifiée L, le neutre bleu à la borne identifiée N, et la terre vert/jaune à la borne identifiée G.

câblage de la prise de courant avec les conducteurs de section 2,5mm²
Le raccordement de la prise secteur se fait avec les bornes à vis placées à l'arrière

Pensez à vérifier la tenue de vos raccordement en tirant sur chaque conducteur, ils ne doivent pas sortir des bornes à vis.

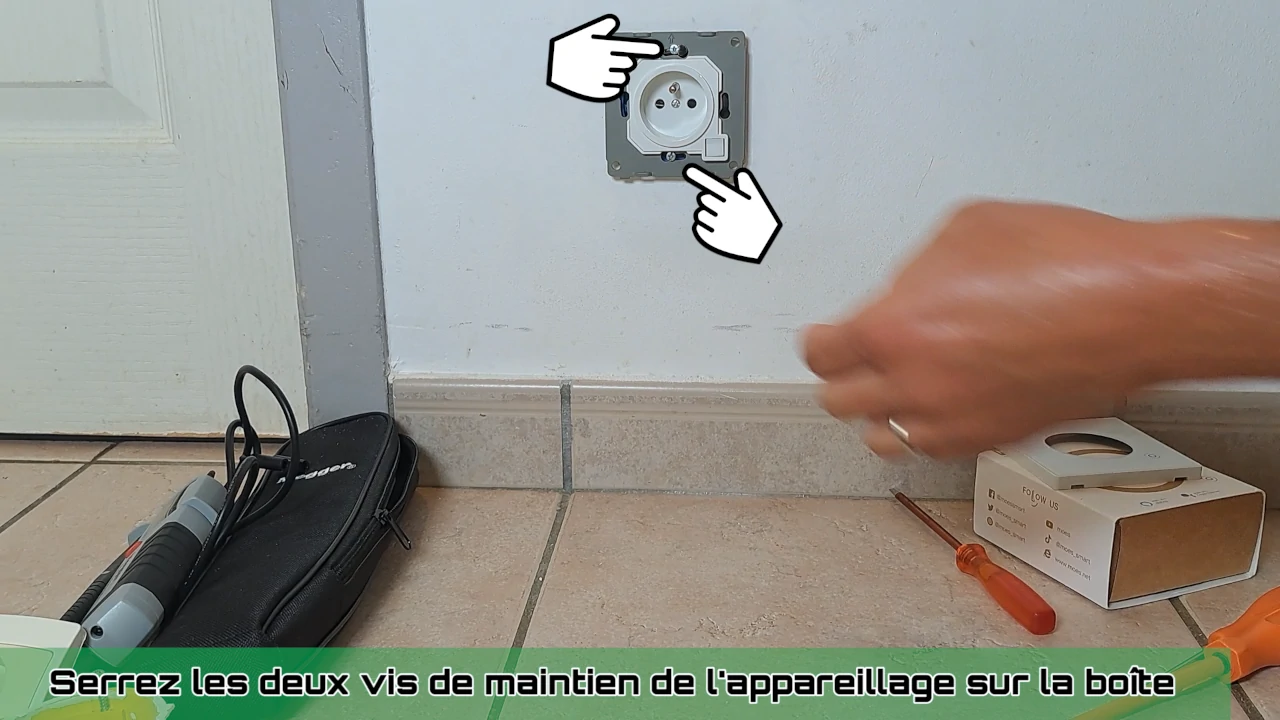

Ensuite, je positionne le cadre de l'appareil sur le boîtier de montage. Je serre les deux vis de maintien, puis je finalise l'installation en clipsant la façade vitrée.

fixer la prise de courant sur la boîte d'encastrement
Serrer les vis verticales pour fixer la prise secteur sur la boîte d'encastrement

Remettre sous tension le circuit prise de courant

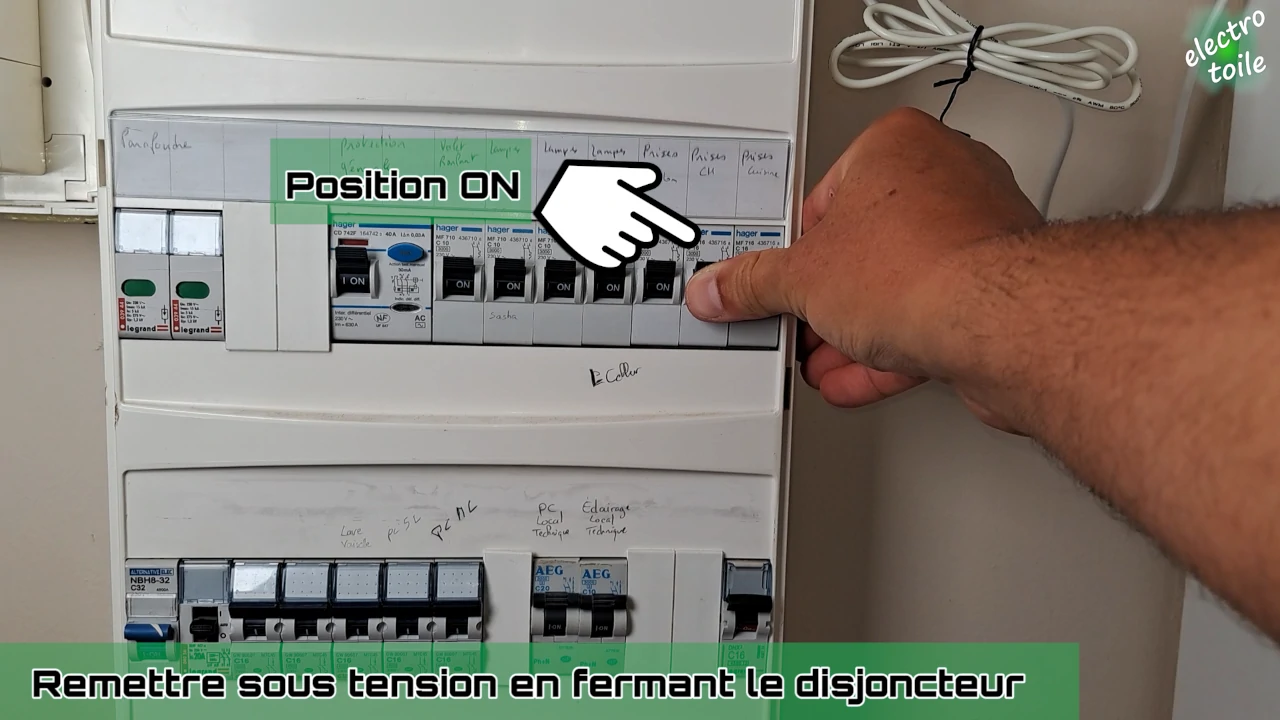

Je rétablis l'alimentation de la prise en fermant le disjoncteur dans le tableau de répartition. À ce stade, le voyant en bas à droite du cercle clignote en bleu.

mettre sous tension le circuit prise de courant en fermant le disjoncteur
La fermeture du disjoncteur permet de remettre sous tension le circuit électrique

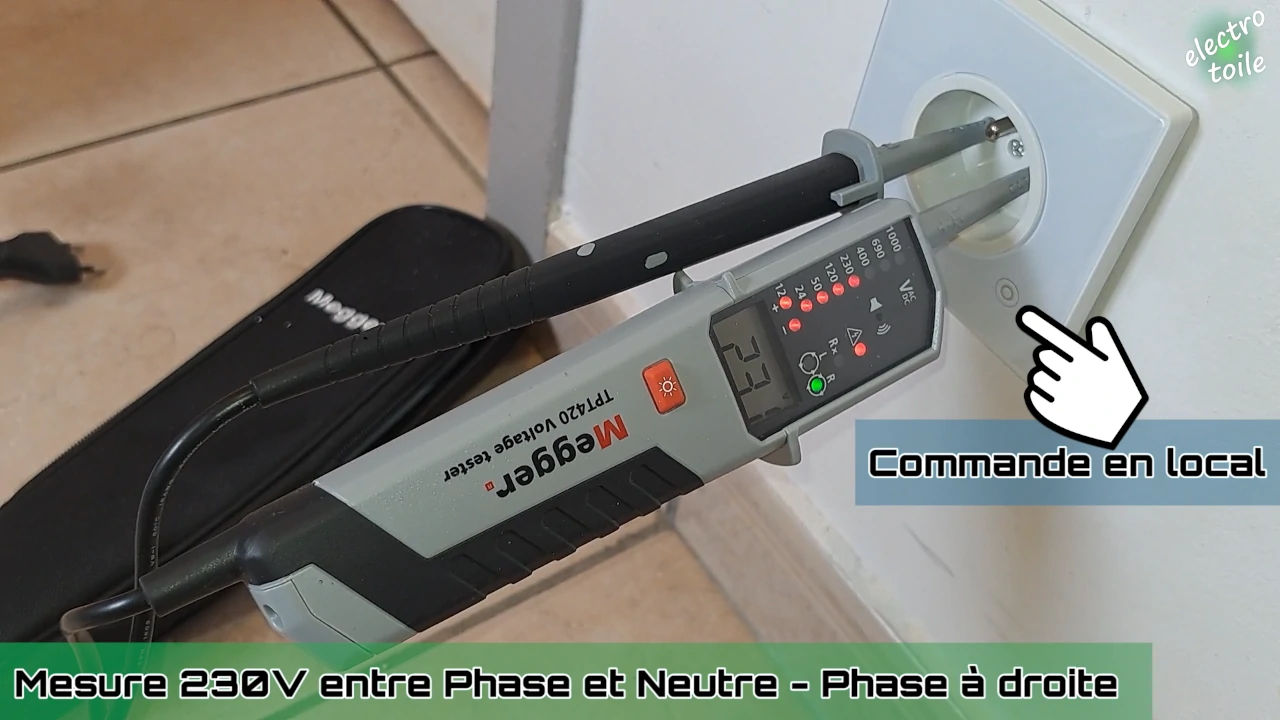

Je peux déjà contrôler la prise de courant en passant mon doigt sur ce cercle, ce qui est une commande par contact, et non par pression et permet de mettre sous tension la prise ou hors tension.

contrôler la tension aux bornes de la prise secteur
La commande en local permet de commande la mise en marche ou l'arrêt de la prise



Intégration de la prise connectée MOES dans Jeedom :

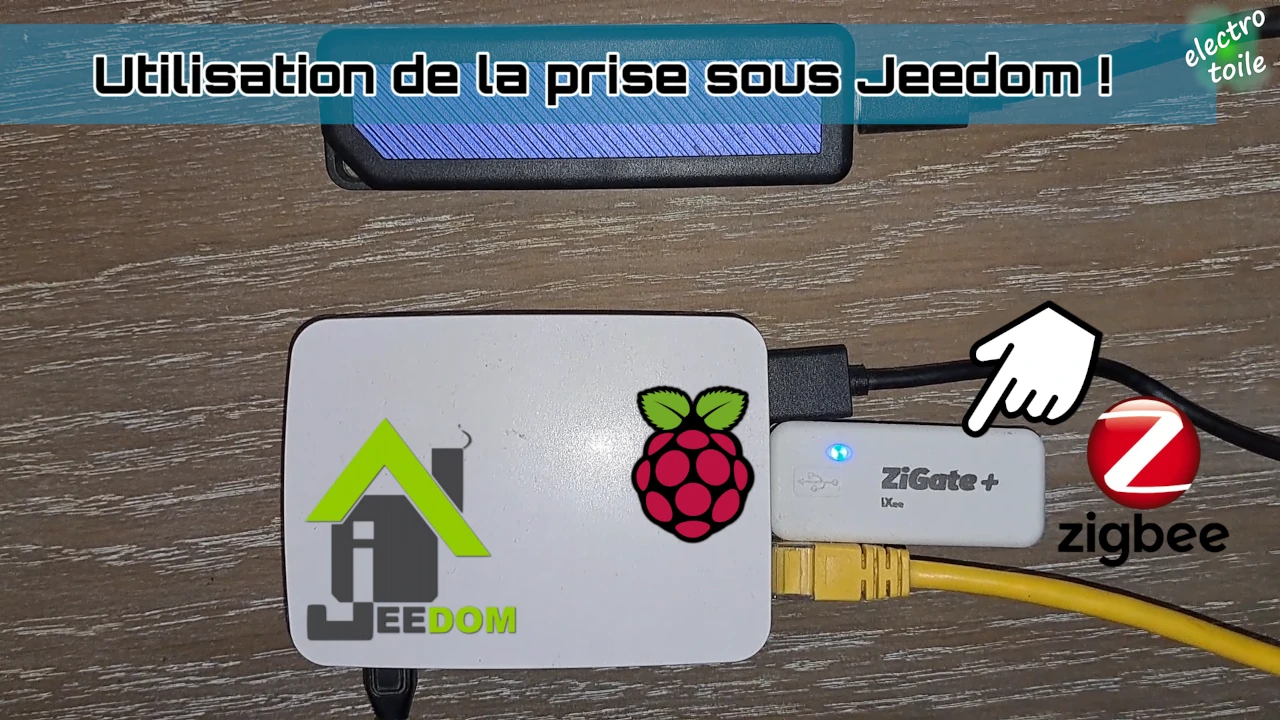

Ensuite, voyons son intégration sous Jeedom avec une passerelle Zigbee de type Zigate+ reliée à un Raspberry Pi.

inclusion prise connectée Moes dans domotique Jeedom avec passerelle Zigate+
Comment ajouter la prise intelligente Moes dans Jeedom ?

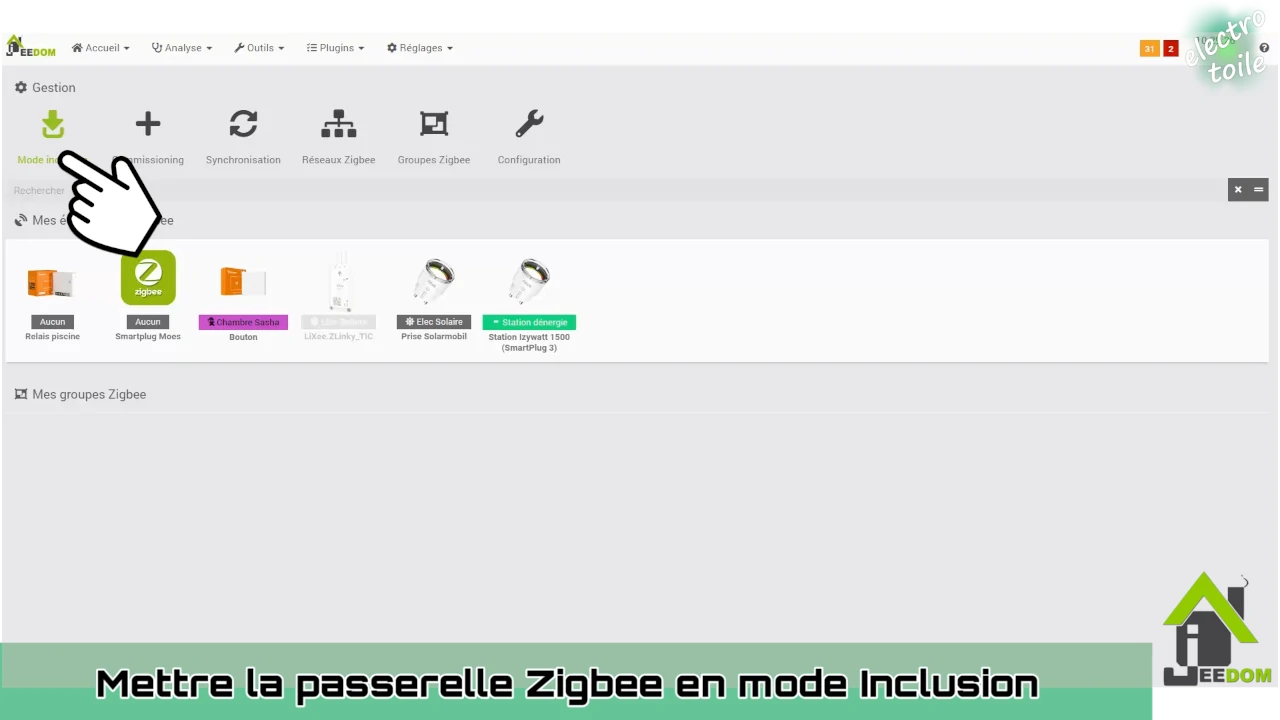

Pour ajouter la prise, il faut mettre la passerelle Zigbee en mode inclusion sous Jeedom.

Comment mettre en inclusion la passerelle Zigate + sous Jeedom ?

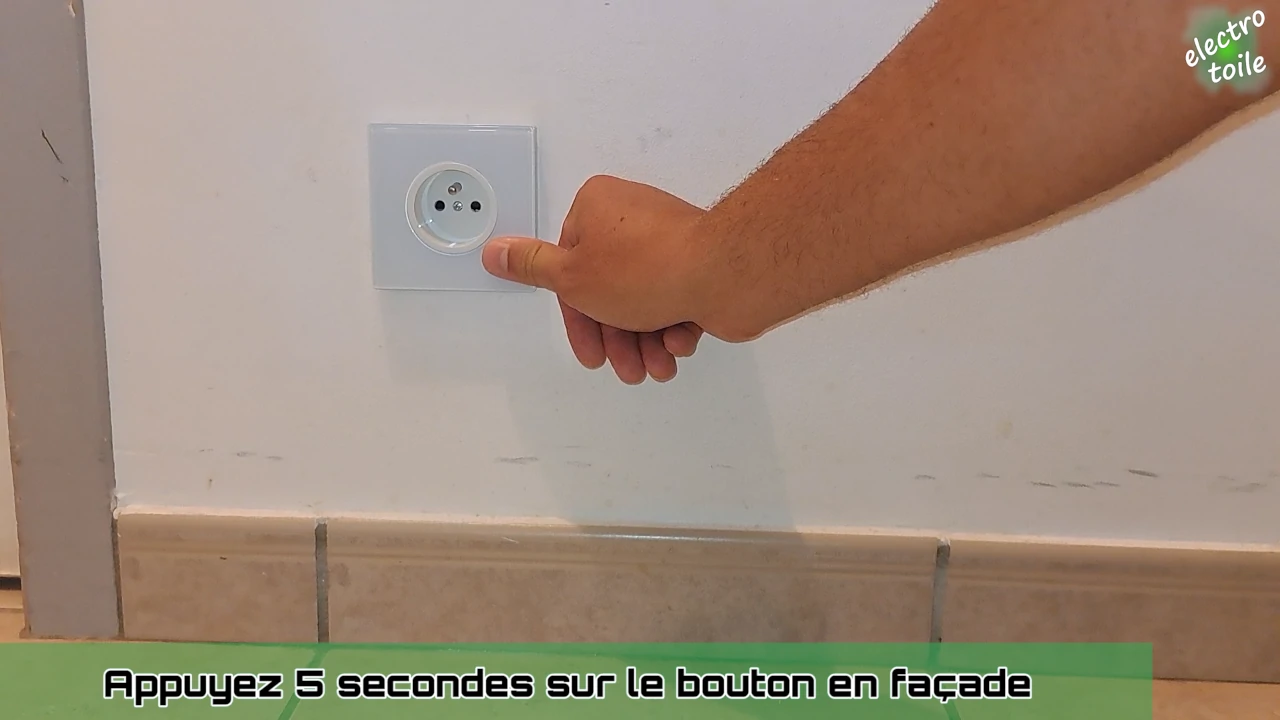

La passerelle Zigate+ se met alors en mode inclusion pendant 3 minutes, à ce moment là, appuyez sur le bouton situé sur la façade de la prise et le maintenir enfoncé pendant 5 secondes.

inclure une prise connectée Moes sous Jeedom
Comment ajouter la prise Moes sur la passerelle Zigate + avec Jeedom ?

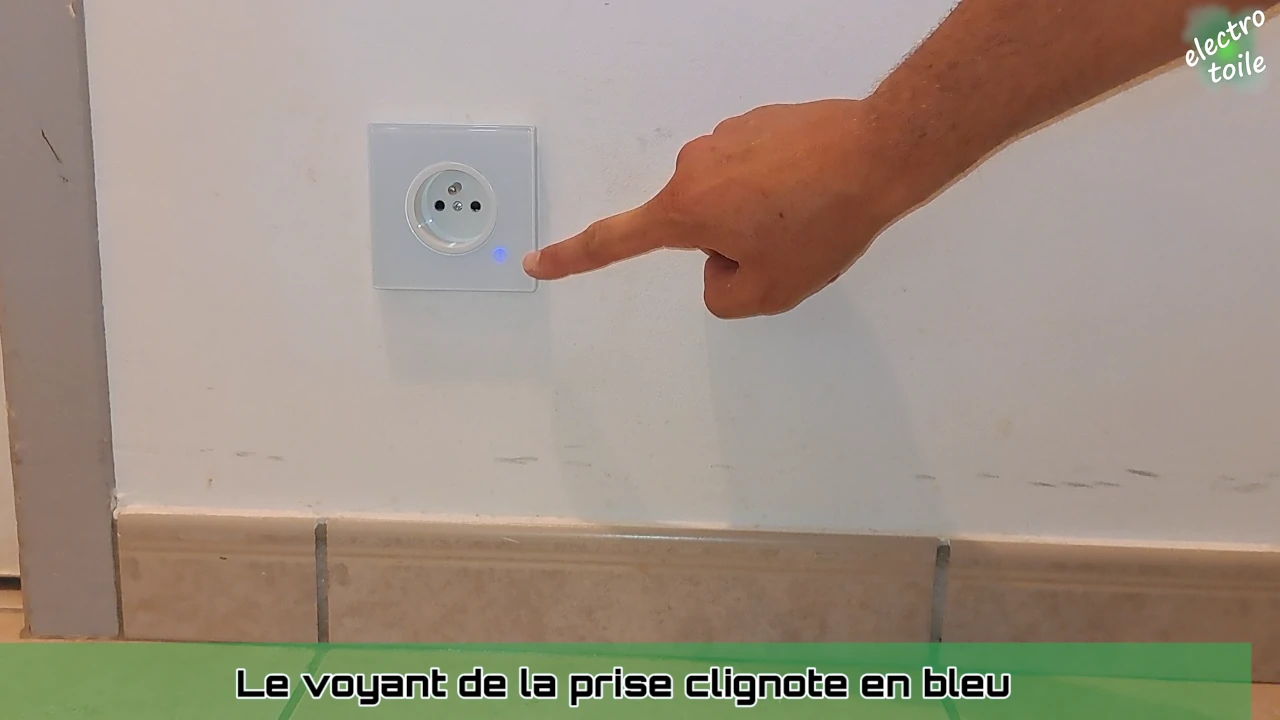

A ce moment là, le voyant doit se mettre à clignoter de couleur bleu, et on attend un peu sous Jeedom l'intégration automatique.

la prise connectée MOES clignote bleu, elle recherche une passerelle zigbee pour s'y connecter
La prise Moes est en attente d'inclusion sur la passerelle Zigbee

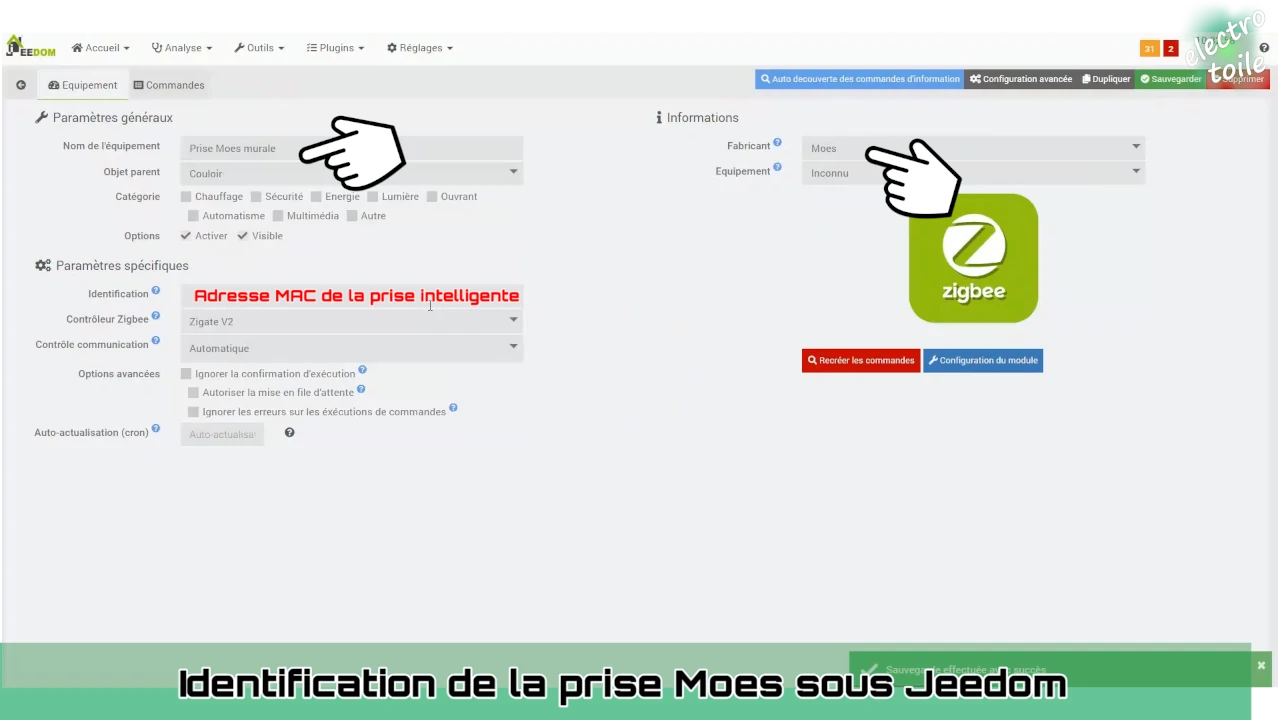

Il est maintenant possible de l'identifier en changeant son nom et son objet parent, puis de l'activer et de la rendre visible sur le tableau de bord.

identifiez la prise Moes zigbee sous Jeedom
L'identification sous Jeedom de la prise Moes permet de la retrouver facilement


Gestion automatique de la prise intelligente MOES dans Jeedom :

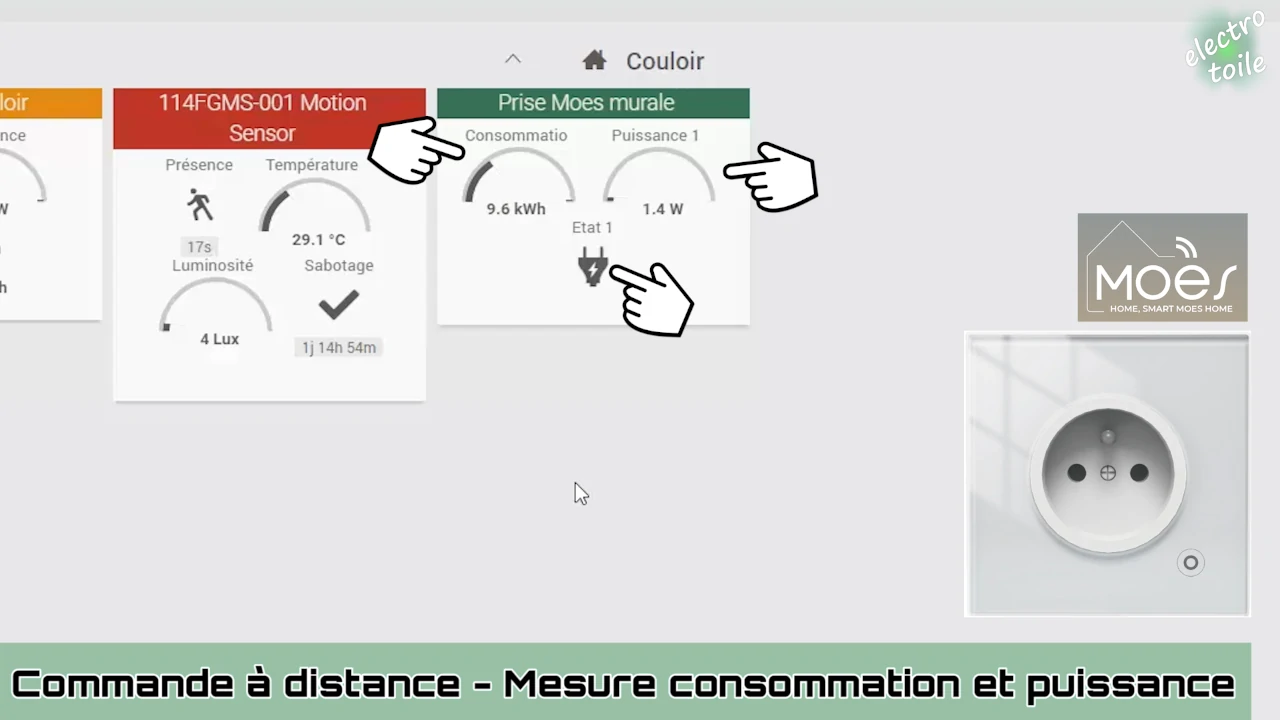

Voyons maintenant son utilisation au quotidien avec Jeedom. Sur le tableau de bord, vous aurez la commande à distance via un bouton, des informations sur l'énergie électrique mesurée par la prise, et la puissance instantanée absorbée par l'appareil connecté.

superviser la prise intelligente Moes sous Jeedom
La supervision de la prise Moes sous Jeedom permet de la commander, de visualiser l'énergie consommée ou la puissance

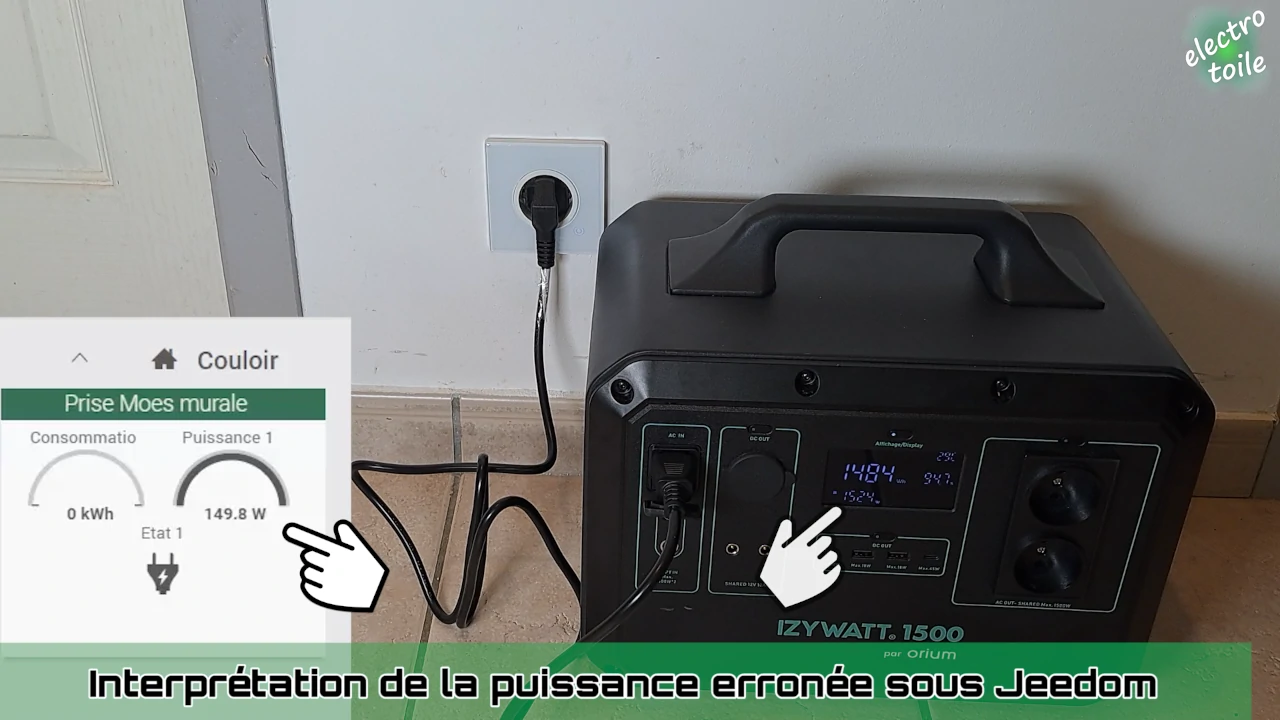

Si je branche par exemple cette station d'énergie Izywatt pour la recharger, je vois une consommation de 149W, ce qui est incorrect à cause de mauvais réglages dans Jeedom.

mesure de la puissance de charge de la station izywatt 1500 sur la prise intelligente Moes
Affichage de la puissance de charge de la station d'énergie Izywatt 1500

station d'énergie izywatt 1500

Découverte de la station d'énergie Izywatt 1500 | Orium

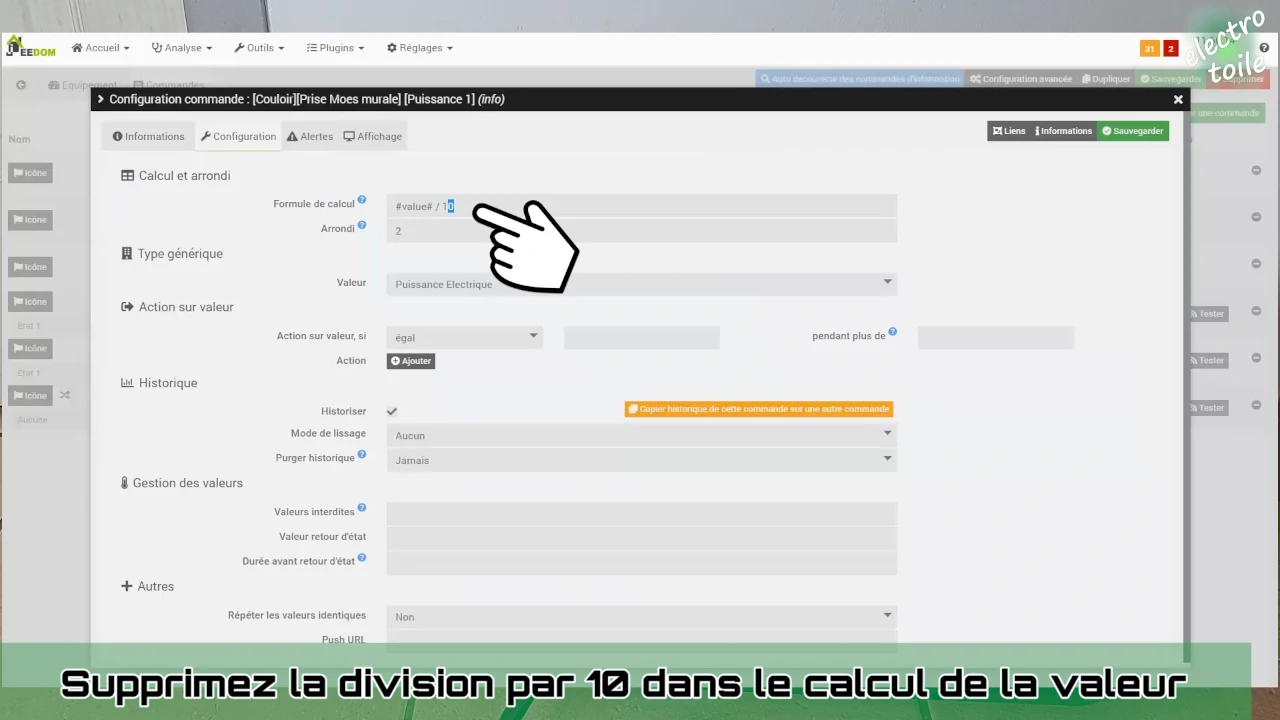

Pour régler ce problème d'affichage, il suffit d'aller dans les paramètres de la prise, de cliquer sur l'icône des commandes, puis sur la ligne d'alimentation, de cliquer sur le bouton d'engrenage, puis sur l'onglet de configuration.

Là, vous pouvez voir que Jeedom applique un calcul qui divise la valeur mesurée par 10. Je supprime cette division, qui n'est pas nécessaire, puis je l'enregistre.

corriger l'erreur de calcul de la valeur de la puissance mesurée par la prise Moes sous Jeedom
Comment corriger l'erreur d'affichage de la valeur de puissance sous Jeedom ?

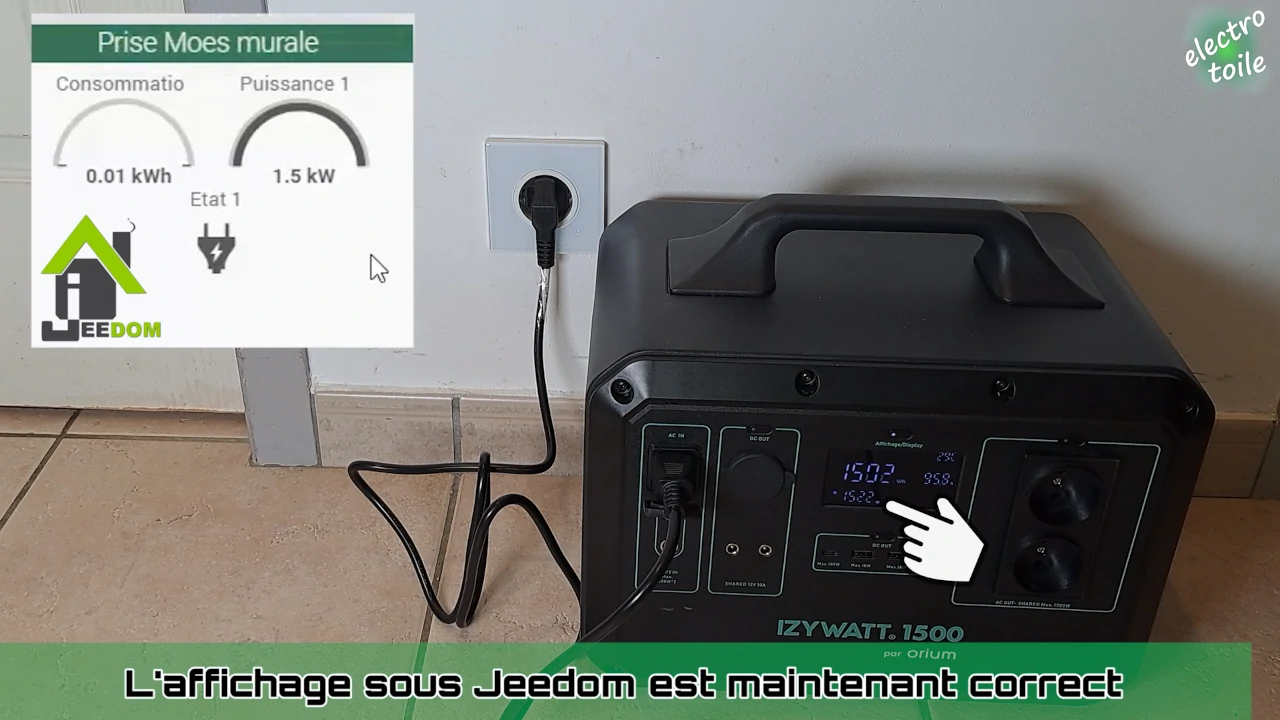

Ainsi, la valeur affichée sur le tableau de bord est désormais correcte, égale à environ 1500W ou 1,5kW.

afficher la puissance et l'énergie consommée sur la prise Moes sous Jeedom
On peut suivre à distance la consommation énergie et puissance passant par la prise Moes

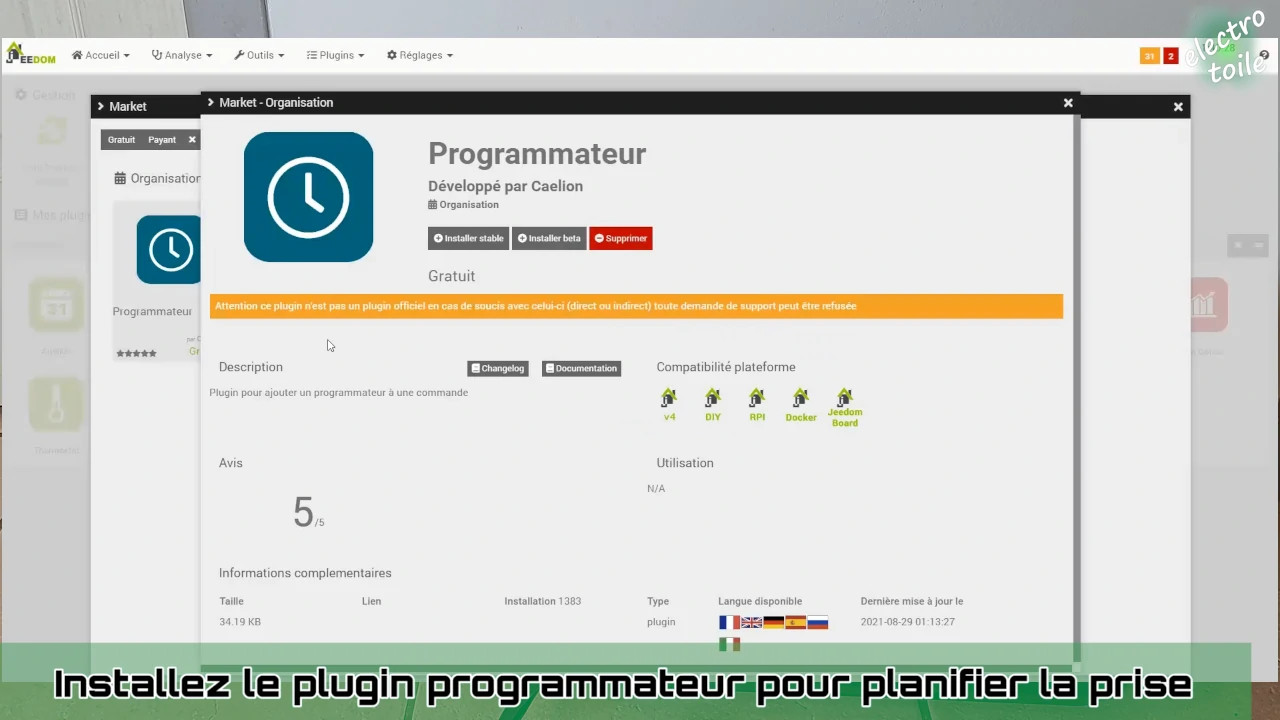

Ces quelques réglages effectués, je peux maintenant utiliser le plugin Programmateur disponible gratuitement sur le market de Jeedom pour programmer des heures d'allumage et d'extinction de la prise électrique. Cela me permet par exemple de superviser les temps de charge de mes appareils électriques et éviter les temps de charge prolongés pour les batteries.

installer le plugin gratuit Programmateur sous Jeedom
Le plugin Programmateur est téléchargeable gratuitement sur le market de Jeedom

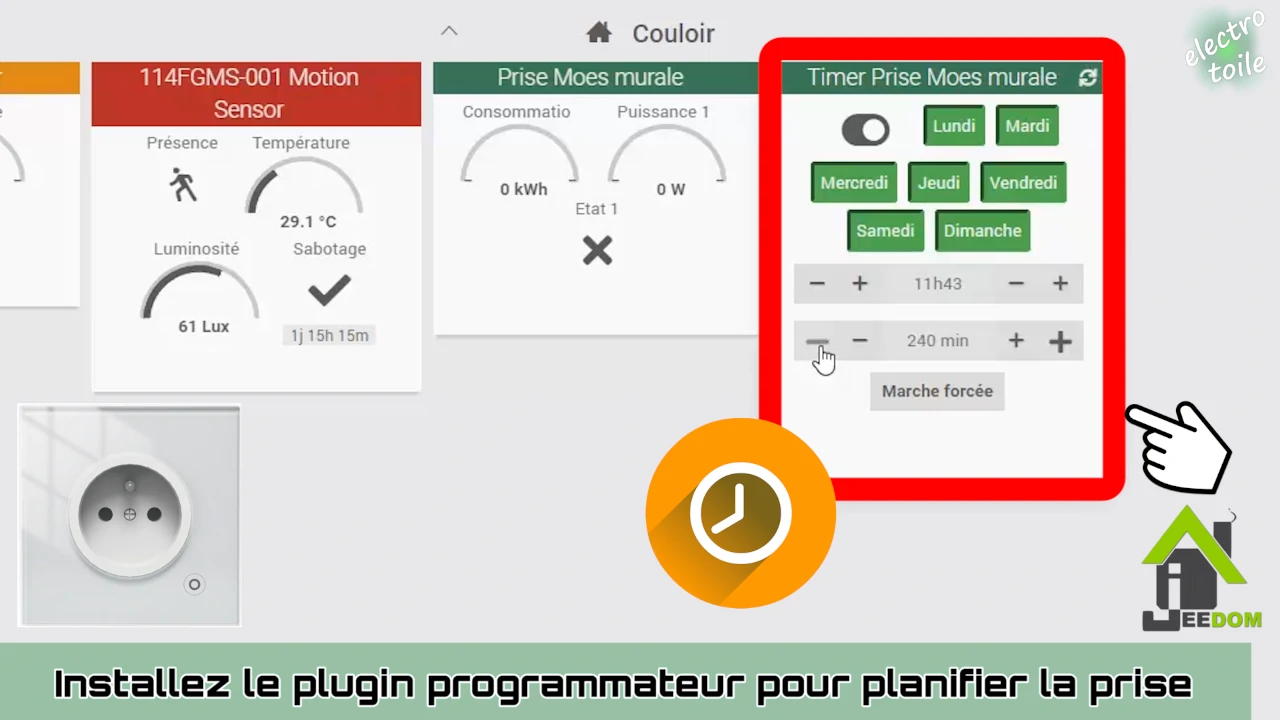

Grâce à cette prise connectée Moes, je peux définir des plages horaires de fonctionnement ou d'arrêt ou des minuteries personnalisées pour les appareils électriques, les allumer et les éteindre à distance, et même surveiller en temps réel la consommation d'énergie, mais attention, les appareils ne doivent pas dépasser la puissance de 3000W.

gestion automatisée de la prise murale encastrée Moes sous Jeedom
Jeedom permet d'automatiser la mise en marche ou l'arrêt de la prise encastrée Moes



Avantages et Inconvénients de la prise Moes :

Pour faire le bilan de cette prise murale Moes, voici un tableau récapitulatif des avantages et inconvénients de ce modèle.

Avantages     les avantages de la station solaire plug and play sunethic
Prix inférieur à 30€ 👍
Communique en Zigbee 👍
Mesure la consommation et la puissance 👍
Format Type E Fr 👍
Design élégant 👍
👎 Inconvénients     les inconvénients de la station d'énergie Izywatt 1500
Enconbrement dans la boîte d'encastrement
Raccordement peu pratique si plusieurs 2 conducteurs par borne

Retrouvez la prise encastrée Moes sur la boutique en ligne Moeshouse au tarif de 26€66.

Retrouvez le test complet de la station d'énergie Izywatt 1500 utilisée avec la prise connectée Moes en cliquant sur le lien ci-dessous :
