Ne renvoyez plus votre production solaire sur le réseau avec le kit solaire et batterie : Anker SOLIX + Solarbank


Anker SOLIX + solarbank ne perdez plus votre production solaire

Anker s'est imposé comme un leader du marché en proposant des solutions solaires de qualités et performantes. Découvrez le kit solaire Anker SOLIX et la batterie Solarbank qui s'installe au sol, contre un mur ou sur balcon et qui permet de produire de l'électricité, stocker le surplus produit et ainsi ne plus rien renvoyer sur le réseau de distribution. Découvrez dans cet article les caractéristiques de ce kit solaire et batterie et tout l'intérêt de cette solution pour l'autoconsommation.



  • Découverte du kit solaire Anker SOLIX Solarbank
  • Assemblage du kit solaire Anker SOLIX
  • Installation du kit solaire et de sa batterie Anker SOLIX Solarbank
  • Mise sous tension du kit solaire Anker SOLIX Solarbank
  • Anker SOLIX Solarbank | Production et stockage de l'électricité


Découverte du kit solaire Anker SOLIX Solarbank

Le kit solaire Anker SOLIX + Solarbank est une station solaire Plug and Play composée de deux panneaux photovoltaïques pouvant être installés au sol, sur toit terrasse ou sur un balcon. En effet, la structure métallique et les accessoires de montage permettent plusieurs configurations possibles. Cette solution est donc bien plus pratique qu'une installation de panneaux solaires sur la toiture.


Le kit solaire Anker inclus également la boitîer Solarbank, correspondant à une batterie plug and play venant s'intégrer entre les panneaux solaires et le micro-onduleur afin de stocker la production d'électricité et restituer l'énergie la nuit par exemple.



L'intérêt de ce kit photovoltaïque et de réduire sa facture d'életricité grâce aux deux panneaux, mais surtout de limiter au maximum les injections d'électricité sur le réseau de distribution grâce à la batterie Solarbank. En effet, en temps normal, lorsque le soleil est bien présent et que votre installation électrique ne consomme que peu d'électricité, une partie de la production solaire sera perdue car renvoyée sur le réseau et offerte à EDF.

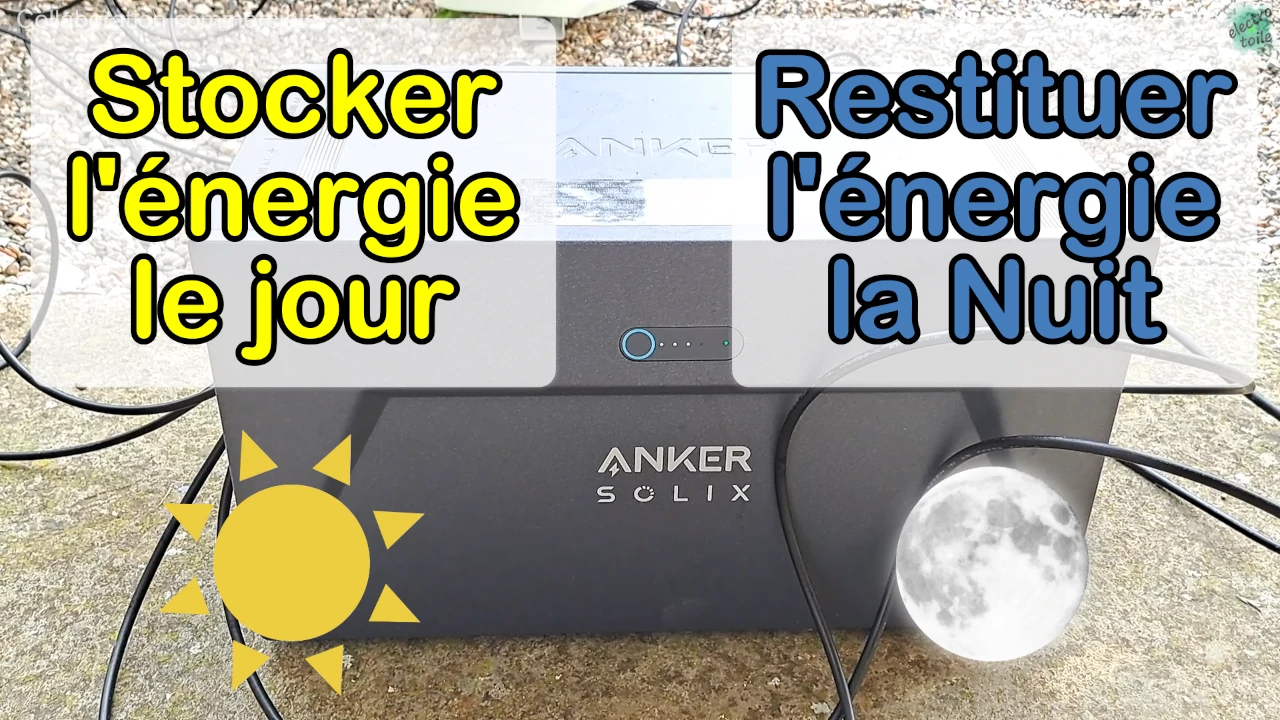

la batterie emmagasine l'élecitricité solaire le jour et la renvoie dans la maison la nuit
Le stockage de l'énergie électrique se fait le jour pour une restitution en fonction du planning

Pour pallier à ce problème, le kit solaire inclus une batterie qui stocke l'électricité produite par les panneaux et la restituera la nuit ou en fonction d'un planning personnalisé.

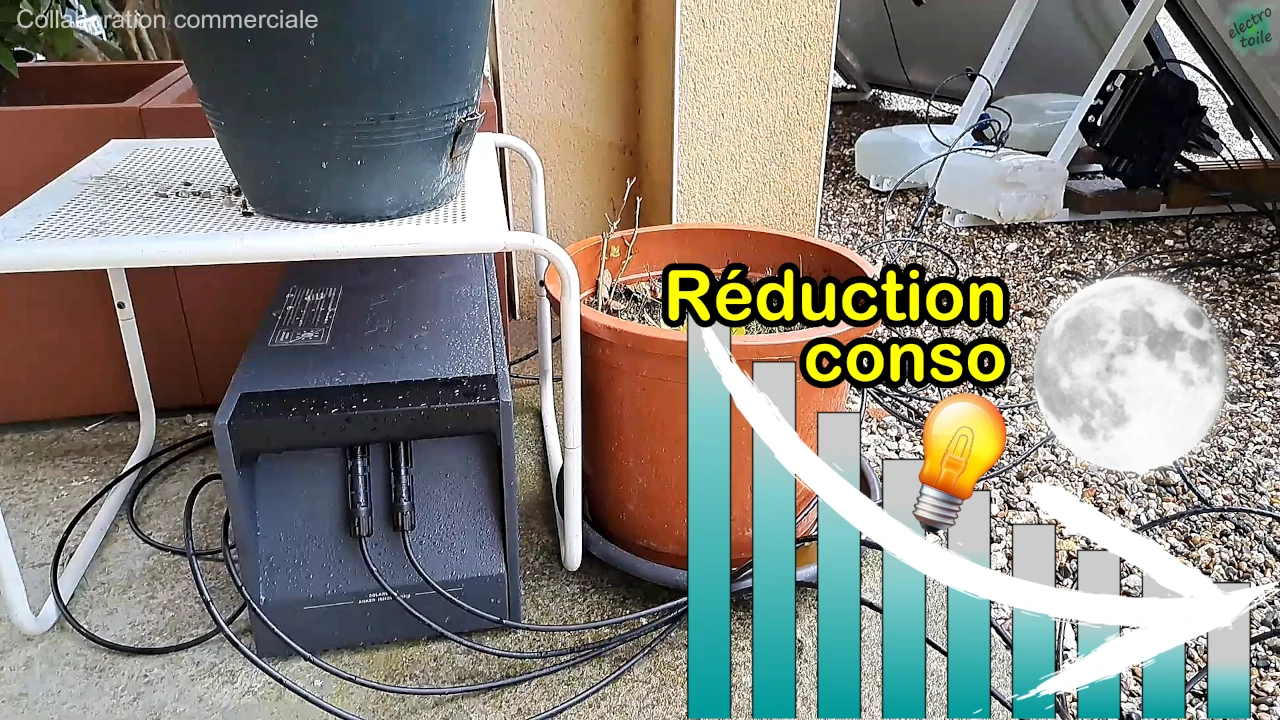

la batterie permet de restituer l'électricité la nuit
Réduire la consommation d'électricité la nuit


Ainsi, vous pouvez faire des économies d'électricité même la nuit, tant que la batterie est chargée. La conversion courant continu en courant alternatif est réalisée par le micro-onduleur.

Contenu du kit solaire Anker SOLIX Solarbank

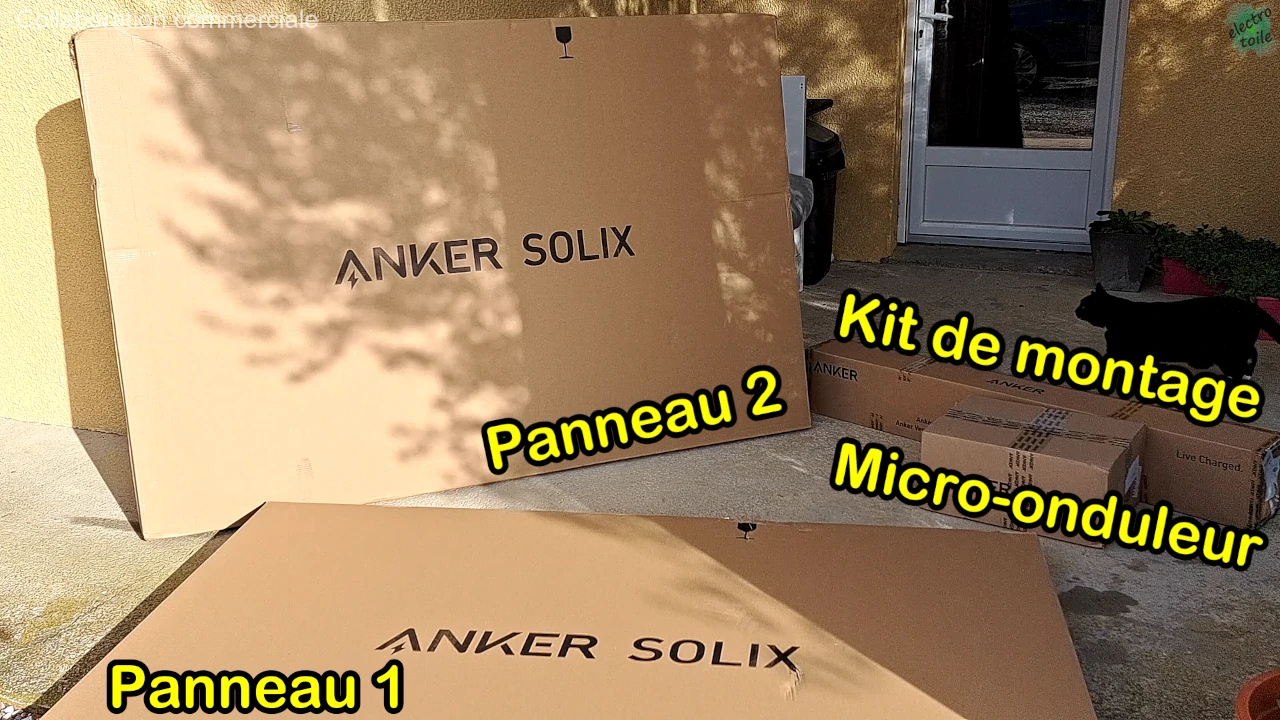

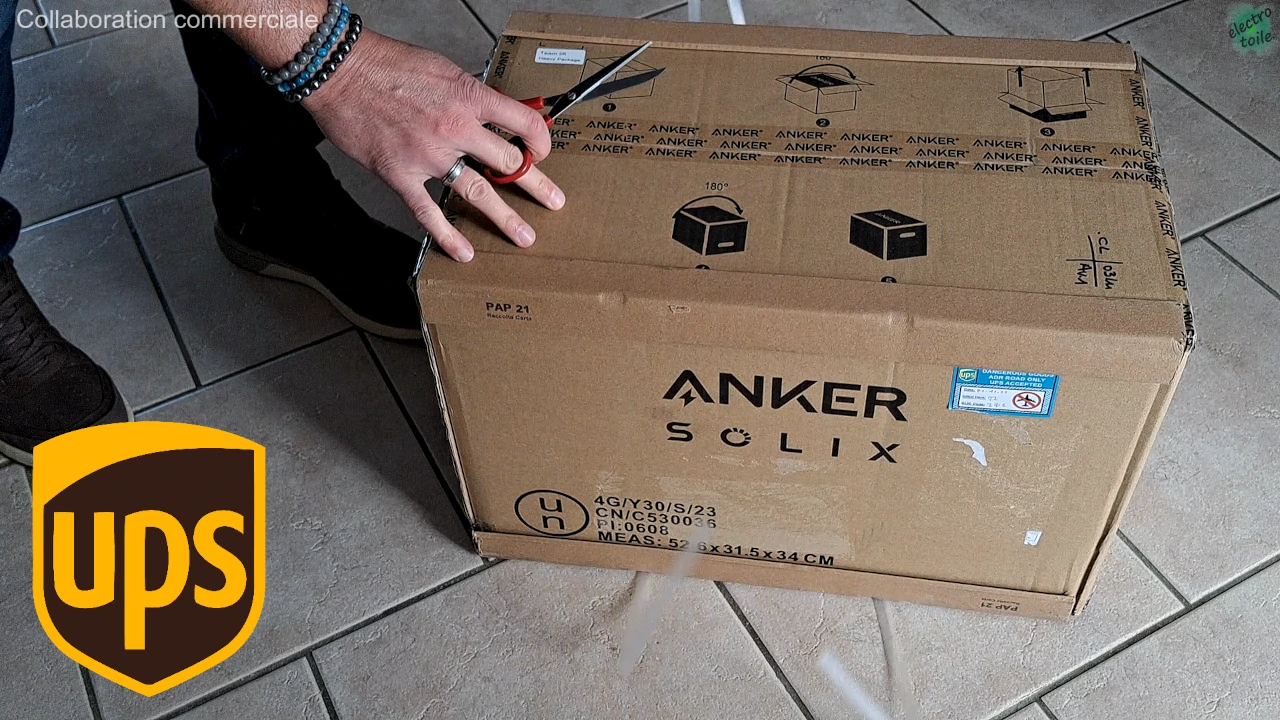

L'ensemble du kit solaire Plug and Play m'a été livré en deux fois. Le premier jour, j'ai reçu ce carton de 25kg, livré par UPS, qui contenait la batterie Solarbank et plusieurs câbles DC avec connecteurs MC4, pour les raccordements électriques entre les panneaux photovoltaïques et le micro-onduleur.



Le lendemain, ce sont les 2 panneaux, le kit de montage (sol, terrasse, balcon) et le micro onduleur qui sont arrivés livrés par Geodis dans des cartons, mais l'ensemble sans palette. Du coup, le kit solaire complet prend pas mal de place, heureusement il faisait beau le jour de la livraison et lors du montage.

kit solaire Anker SOLIX plug and play + batterie solarbank
Contenu du kit solaire Anker Solix


kit solaire Anker SOLIX Solarbank en vidéo

Retrouvez le test complet du kit solaire Anker SOLIX en vidéo sur la chaine electrotoile, si ce n'est pas déjà fait pensez à vous abonner pour suivre les prochaines publications.



Caractéristiques des panneaux solaires Anker SOLIX

Au dos de chaque panneau on trouve l'étiquette regroupant toutes les informations techniques qui concernent le panneau photovoltaïque.

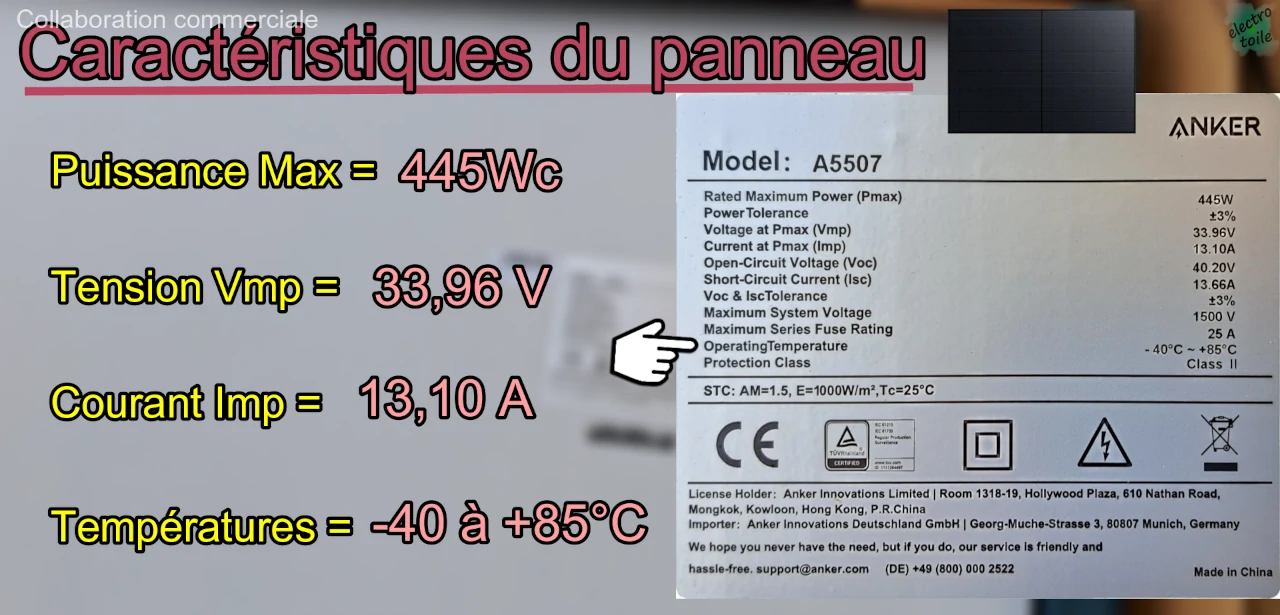

caractéristiques du kit solaire Anker SOLIX panneau photovoltaïque
Quelles sont les caractéristiques des panneaux solaires Anker Solix ?

Le tableau ci-dessous regroupe l'ensemble des données mécaniques du panneau solaire Anker.

Anker SOLIX 445Wc Caractéristiques mécaniques
Dimensions du module 172,2 x 113,4 x 3 cm
Cellules solaires Monocristallines - 108 demi cellules
Poids 22,2 kg
Verre trempé Verre solaire 3.2 mm
Température nominale de fonctionnement (NMOT) 45,3 °C
Température de fonctionnement (OC) de -40 °C à 85 °C

Les caractéristiques électriques du panneau photovoltaïque sont :

Anker SOLIX 445Wc Caractéristiques électriques
Puissance crête-Pmax 445 Wc
Tolérance de puissance + ou - 3 %
Tension à puissance maximale-Vmpp 33,96 V
Intensité à puissance maximale-Impp 13,10 A
Tension de circuit ouvert-Voc 40,20 V
Intensité de court-circuit-Isc 13,66 A
Connecteur / prise Compatible MC4

Caractéristiques du micro-onduleur Anker SOLIX

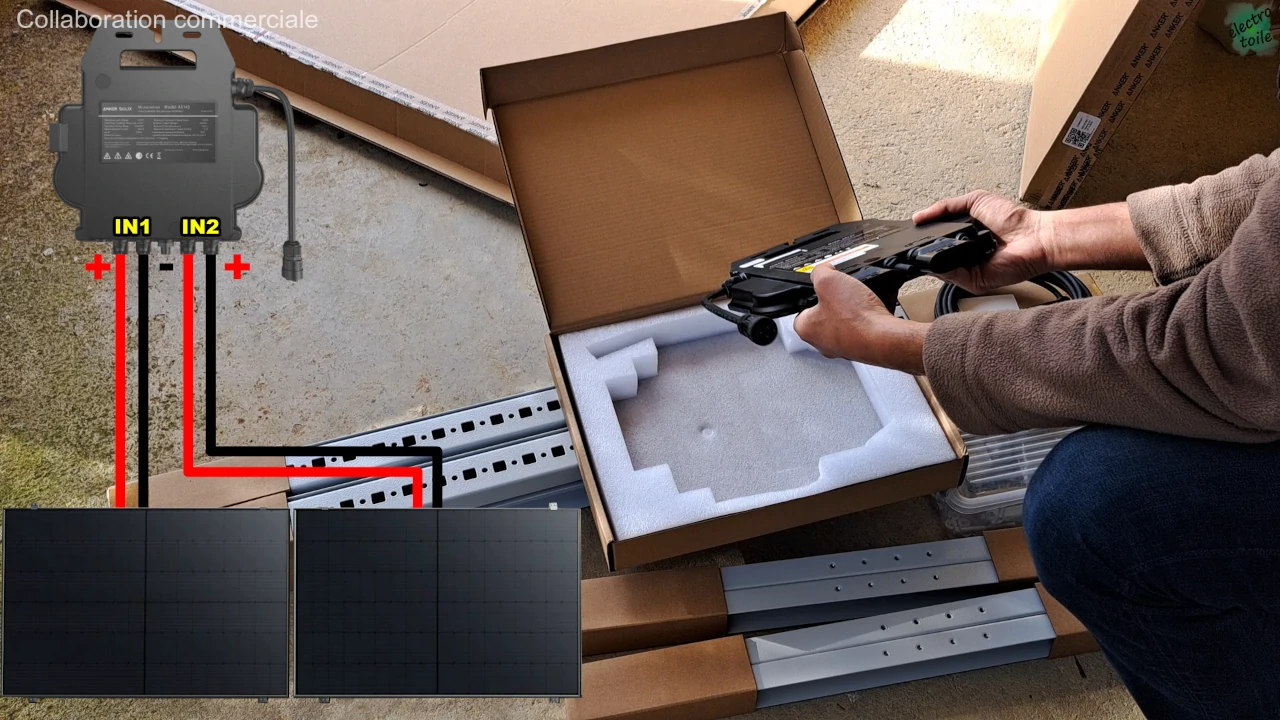

La conversion du signal électrique Continu vers Alternatif (DC->AC) est réalisée par le micro-onduleur Anker. Voici les données techniques de ce micro-onduleur :

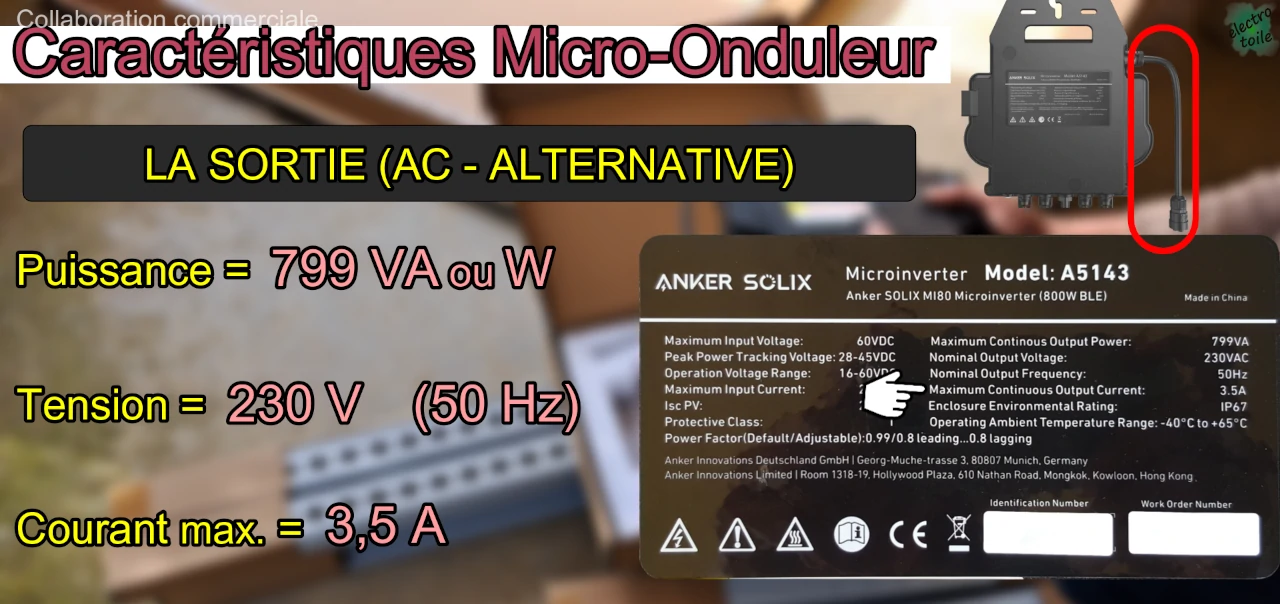

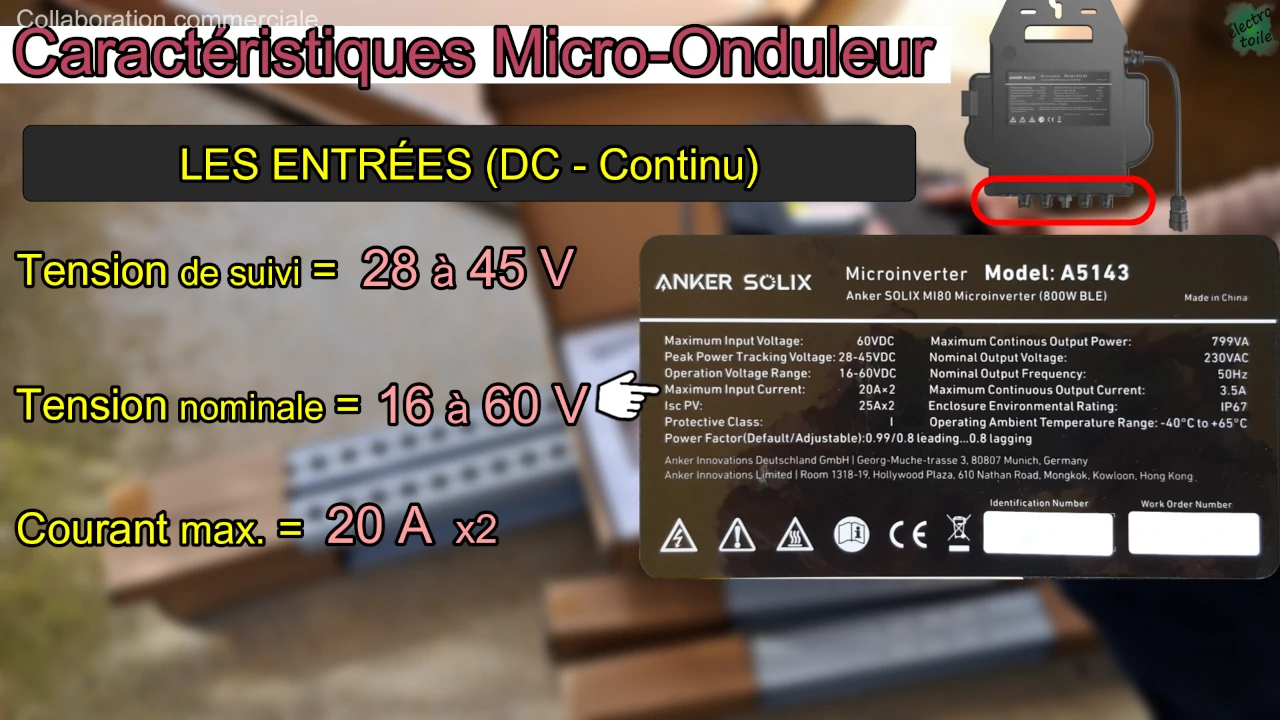

caractéristiques techniques du micro onduleur anker
Quelles sont les caractéristiques du micro-onduleur Anker ?
caractéristiques techniques du micro onduleur anker
Le micro-onduleur convertit le courant continu DC en courant alternatif AC

Micro Onduleur ANKER
Données techniques
A5143
Valeurs
Puissance apparente 799 VA
Tension DC maximale (entrée) 60 V DC
Plage de tension de fonctionnement en entrée 16 à 60 V DC
Courant maximal admissible en entrée 20 A x2 DC
Courant de court-circuit supportée en entrée 25 x2 A DC
Courant nominal en sortie AC 3,5 A AC
Tension nominale en sortie AC 230 V AC
Fréquence nominale en sortie 50 Hz
Efficacité de conversion jusqu'à 96,7 %
Facteur de puissance 0,99
Indice de protection IP67
Température de fonctionnement -40 °C à +65 °C
Communication radio Bluetooth

Caractéristiques de la batterie Solarbank Anker SOLIX

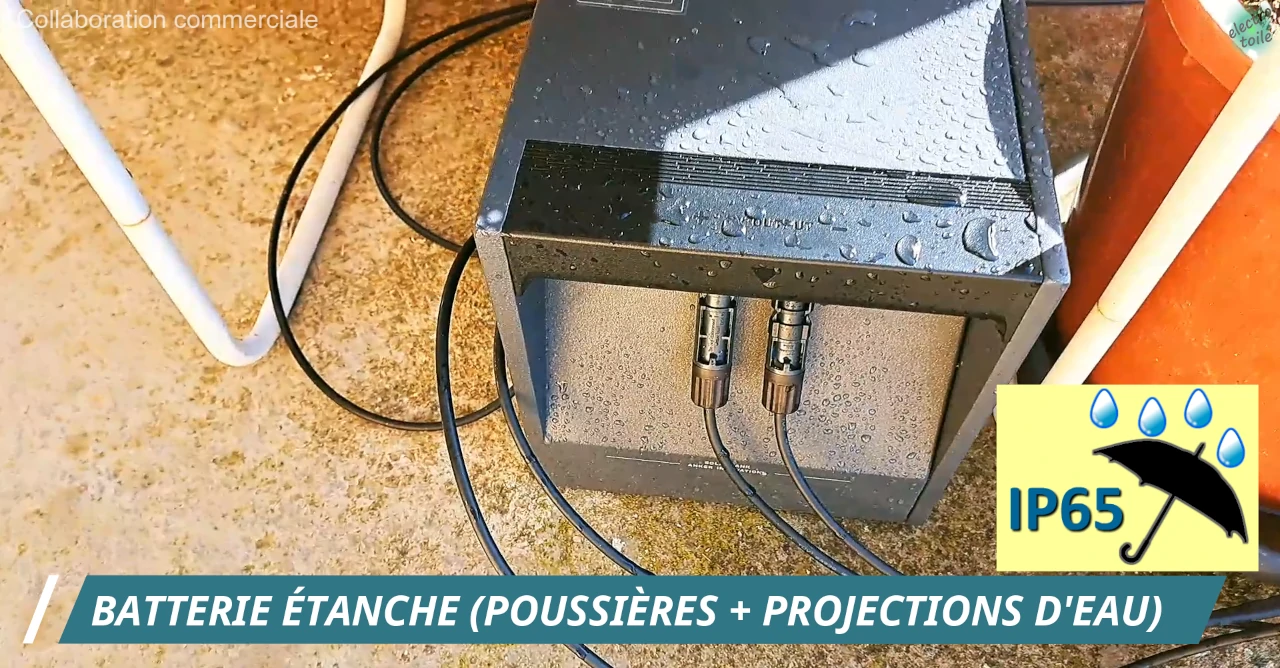

La batterie Solarbank ce compose d'un boitier qui pèse tout de même 20kg intégrant des batteries Lithium. L'un des gros avantage de la Solarbank est qu'elle est étanche aux projections d'eau, elle est garantit IP65.

caractéristiques de la batterie Anker SOLIX solarbank
Quelles sont les caractéristiques de la batterie Solarbank Anker Solix ?
Solarbank E1600 ANKER
Données techniques
A17C0
Valeurs
Capacité batterie 10 Ah / 1600 Wh
Entrée photovoltaïque 11-60V | 30A | DC (800W max)
Sortie vers micro-onduleur 11-60V | 30A | DC (800W max)
Tension maximale entrée batterie 60V DC
Courant maximal de court-circuit Isc (panneau solaire) 36A
Température de charge 0°C à 55°C
Température de décharge -20°C à 55°C


Assemblage du kit solaire Anker SOLIX

Pour commencer, je vous propose de voir l'assemblage du kit solaire seulement. Pour rappel, il se compose des deux panneaux solaires, du micro-onduleur et de la structure métallique. Comme vous pouvez le voir sur la notice ci-dessous, il est possible de configurer le support de différentes façon permettant une installation au sol, sur une terrasse, sur un balcon ou contre un mur.

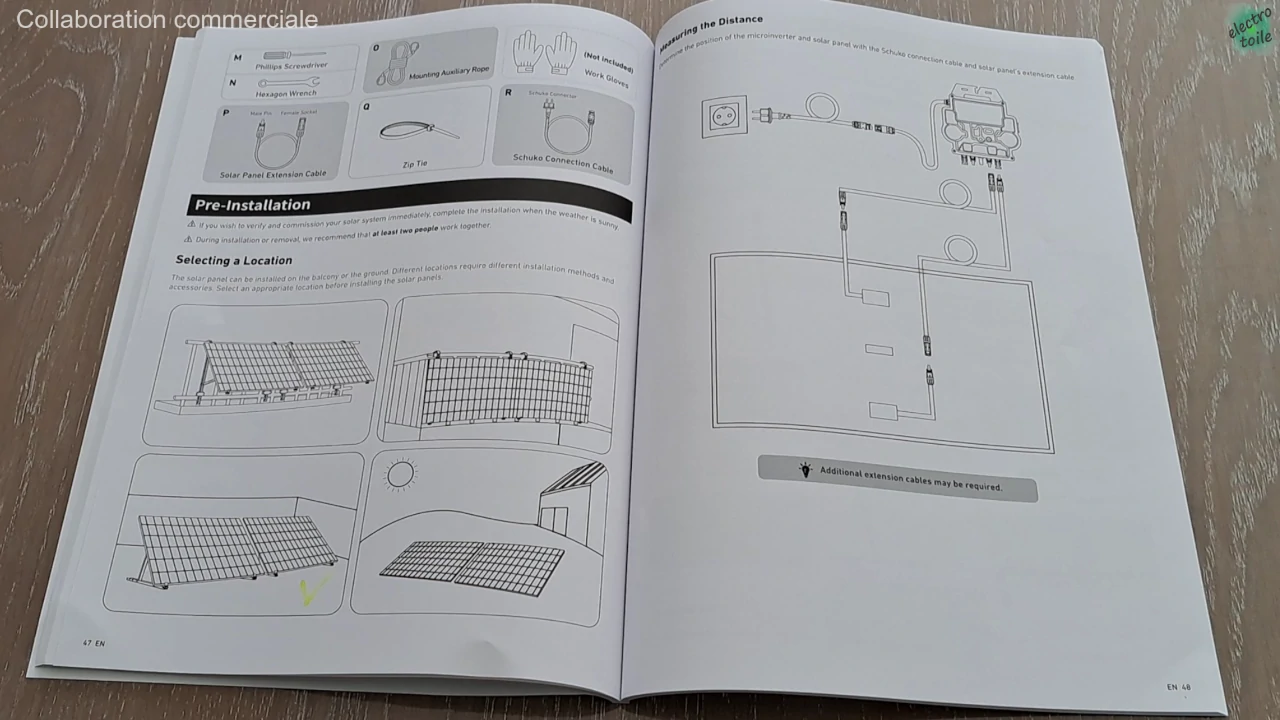

comment assembler le kit solaire Anker SOLIX ?
Comment installer le kit solaire Anker Solix ?

Personnellement, je me limite à une pose au sol, voici en vidéo les différentes étapes de l'assemblage de la structure métallique du kit solaire Anker.



L'assemblage du kit solaire Anker SOLIX nécessite un peu de temps, en effet, seul et pour le montage de la structure métallique des deux panneaux photovoltaïques au sol, il m'aura fallut environ 1h30. Dommage que la notice ne soit pas proposée en français.

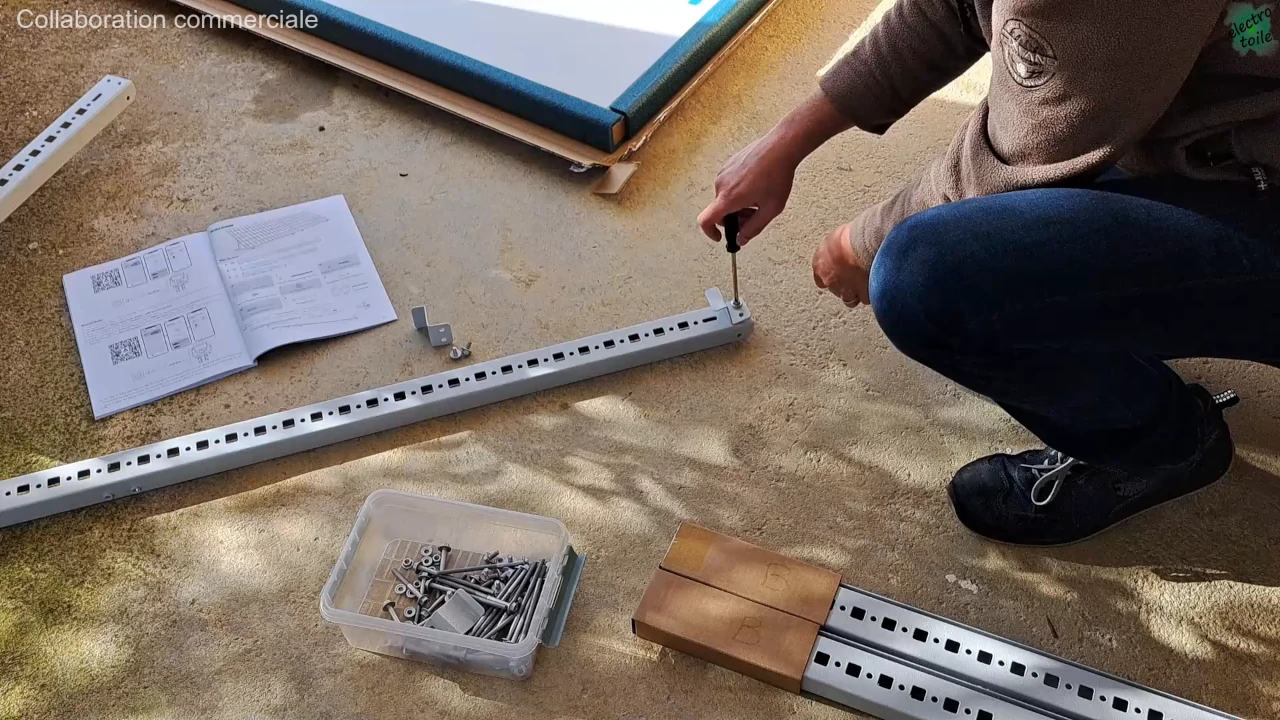

assemblage de la structure metallique du kit solaire Anker SOLIX
Comment installer le kit solaire Anker Solix ?


Le kit solaire Anker SOLIX est fourni avec un nombre important d'accessoires de visserie permettant d'obtenir n'importe qu'elle configuration. D'ailleurs le kit solaire inclus également les outils d'assemblage tels qu'un tournevis et une clé permettant de serrer les écrous et de les maintenir facilement.

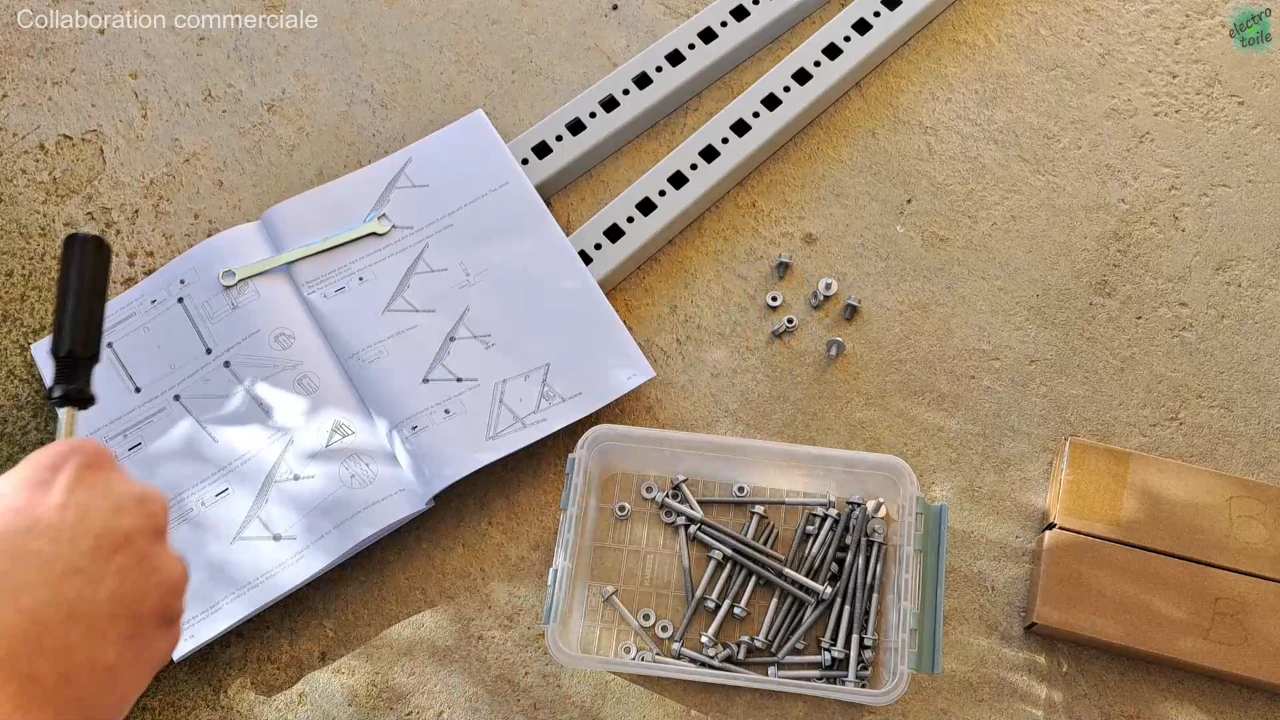

accessoires pour assembler la structure metallique du kit solaire Anker SOLIX
Les accessoires du kit solaire Anker Solix


Certaines étapes de l'installation du kit solaire nécessitent d'utiliser en même temps le tournevis et la clé. Le fait que les écrous présentent une collerette permet de les maintenir facilement avec la clé et de serrer aisément l'ensemble.

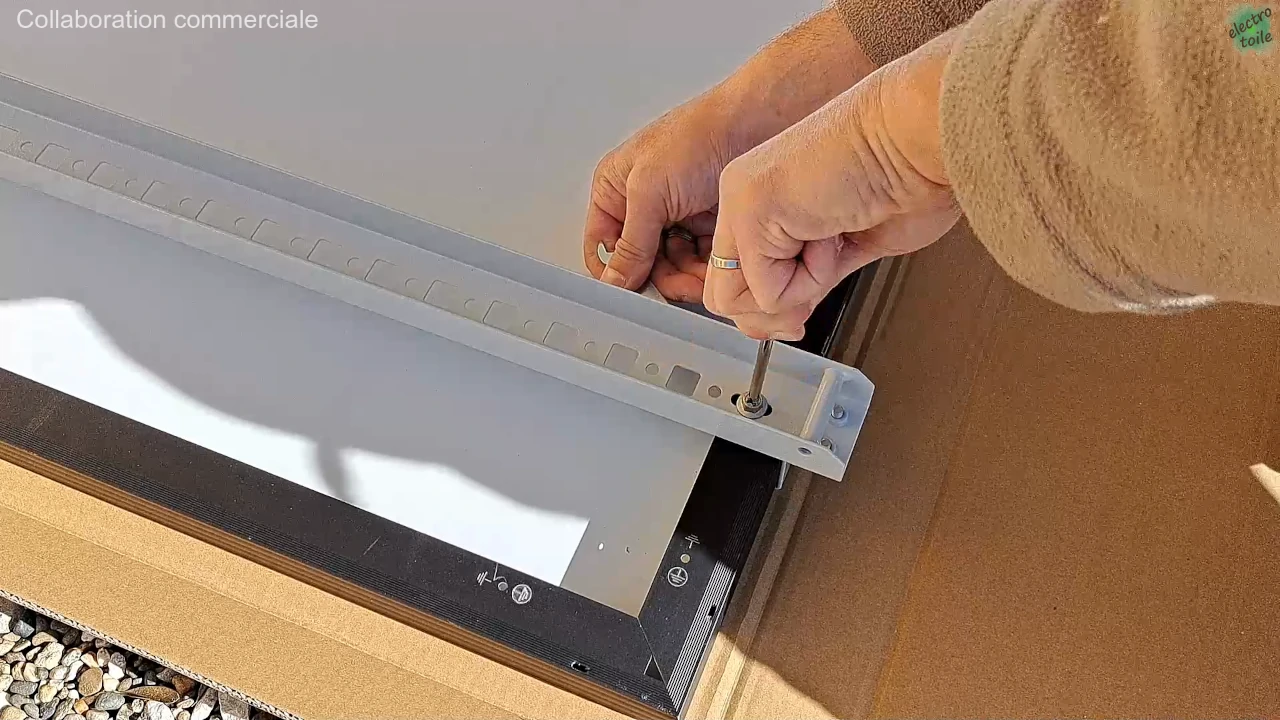

intallation du kit solaire Anker SOLIX pour une pose au sol
Montage du support métallique sur le panneau photovoltaïque Anker Solix


La structure métallique du kit solaire est peinte en blanc, dommage qu'elle ne soit pas également noire comme les panneaux. Toutefois, les barres sont assez épaissent et garantissent une durée dans le temps et une tenue importante face aux contraites du vent et des efforts développés sur les panneaux et le montant.

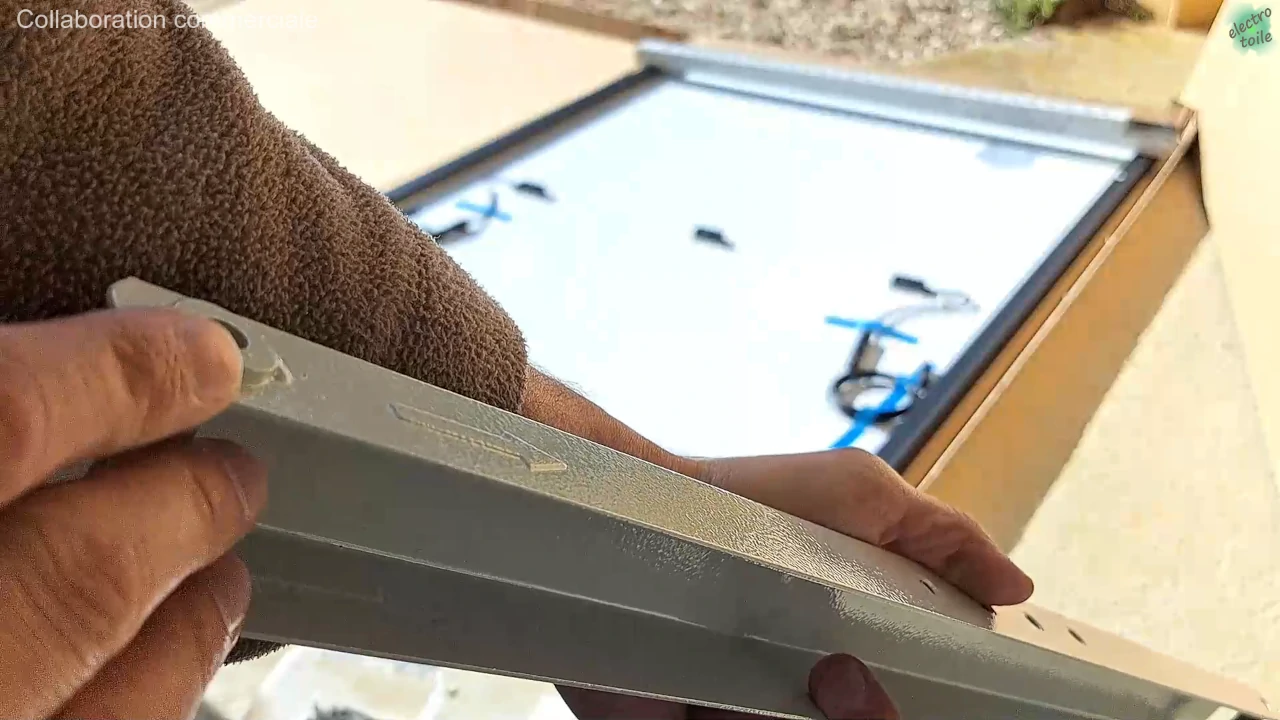

structure métallique du kit solaire Anker SOLIX pour une pose au sol
Vue de la structure métallique du kit Anker Solix


La solution intègre des repères pour aider lors de l'assemblage et le réglage de l'angle d'inclinaison du panneau solaire en fonction des saisons. En automne, il est conseillé de régler l'inclinaison du kit solaire à 40° (en hiver il faudra mettre 45° et en été mettre 30 ou 35°). Petit bémol concernant le changement de l'angle d'inclinaison, en effet cette procédure ne sera pas trop rapide et nécessitera un peu de manutention et de démontage.

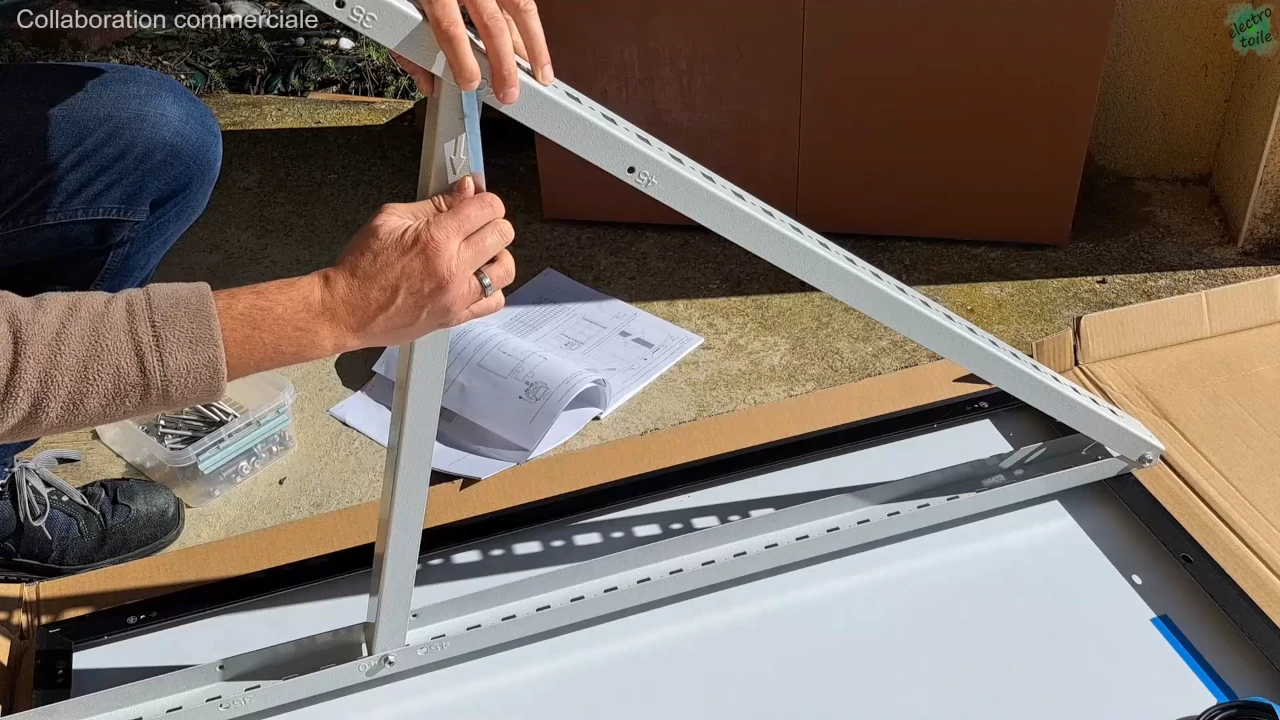

réglage de l'inclinaison du kit solaire Anker SOLIX pour une pose au sol
Comment régler l'inclinaison du panneau photovoltaïque ?


En fonction de votre configuration, vous pourrez définir la position du micro-onduleur. En mode station solaire seule sans batterie, le mieux est d'installer le micro-onduleur sur la structure métallique juste en dessous de l'un des panneaux photovoltaïques. En effet, la solution Anker SOLIX propose un seul micro-onduleur (2 entrées) pour les deux panneaux. Si vous intégrez la batterie Solarbank, vous pourriez opter pour un autre endroit de fixation du micro-onduleur.

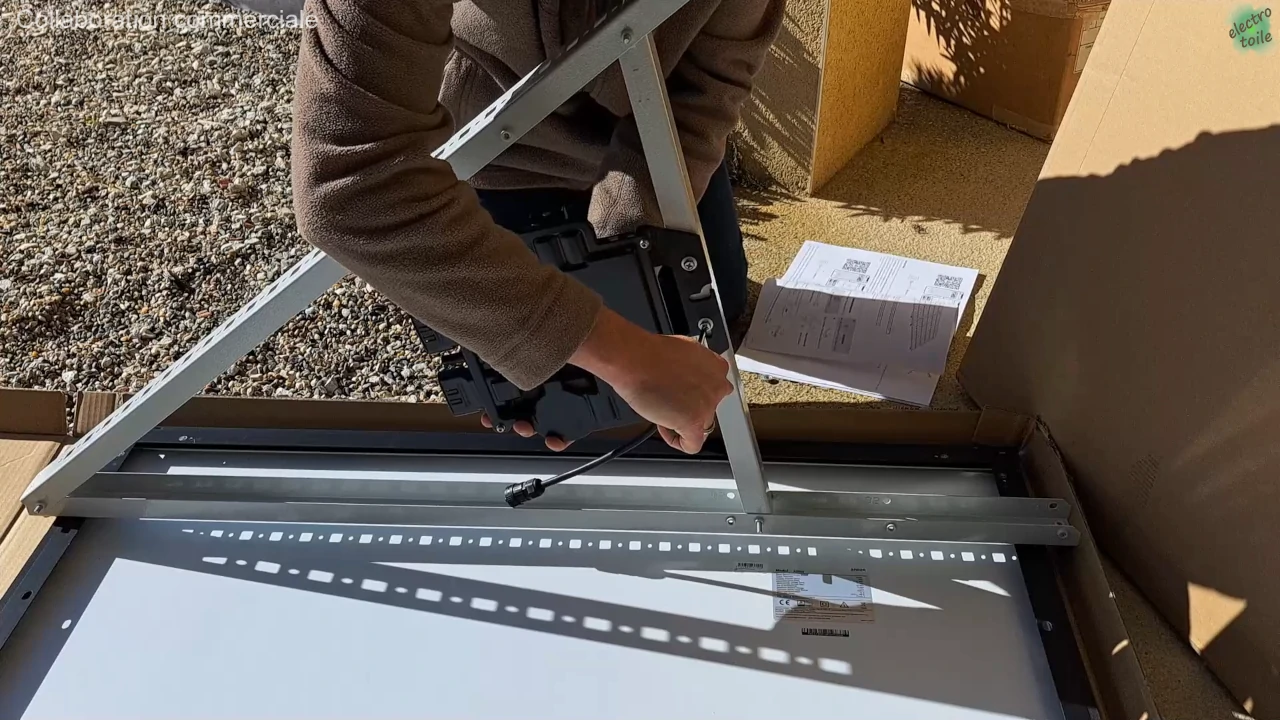

pose du micro-onduleur sur la panneau solaire
Comment installer le micro-onduleur Anker Solix ?


Lorsque l'assemblage du kit solaire Anker SOLIX est terminé, vous pouvez le retourner afin de le poser au sol. Le retournement et déplacement de la station solaire peut-être fait par une personne seule.

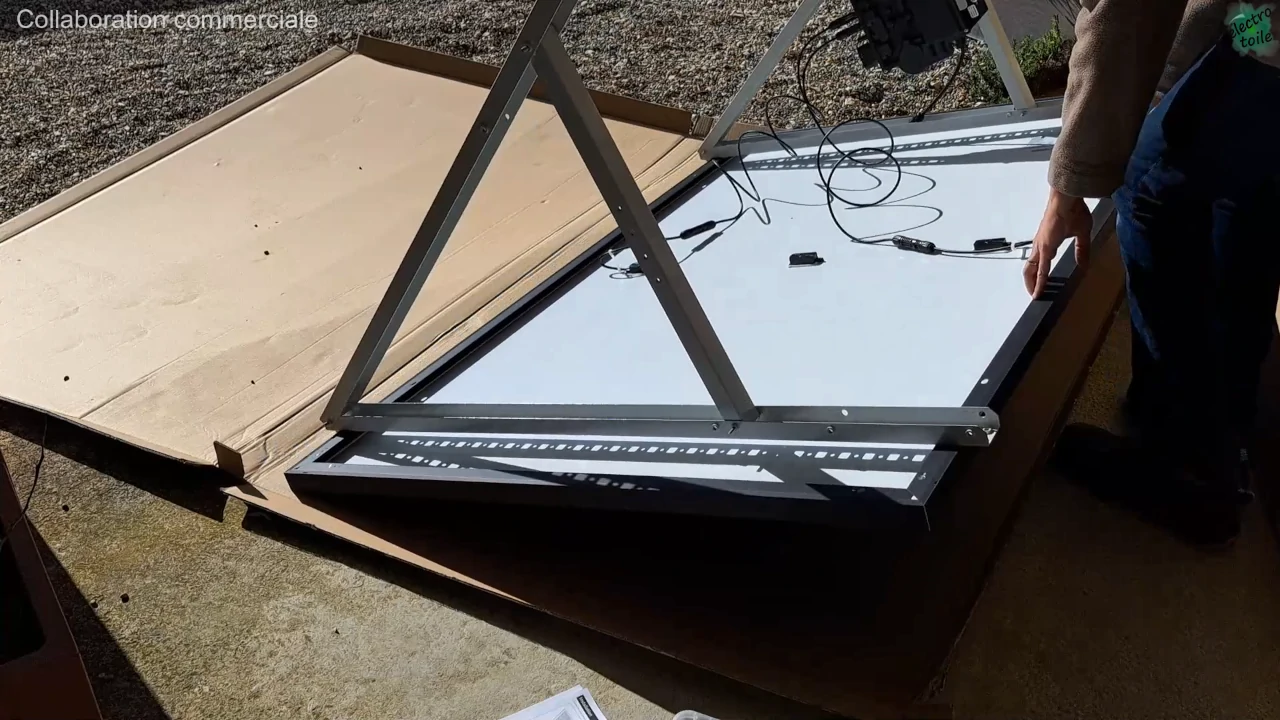

retourner la station solaire anker solix
Retournement de la station solaire Anker Solix


Raccordement du kit solaire Anker SOLIX

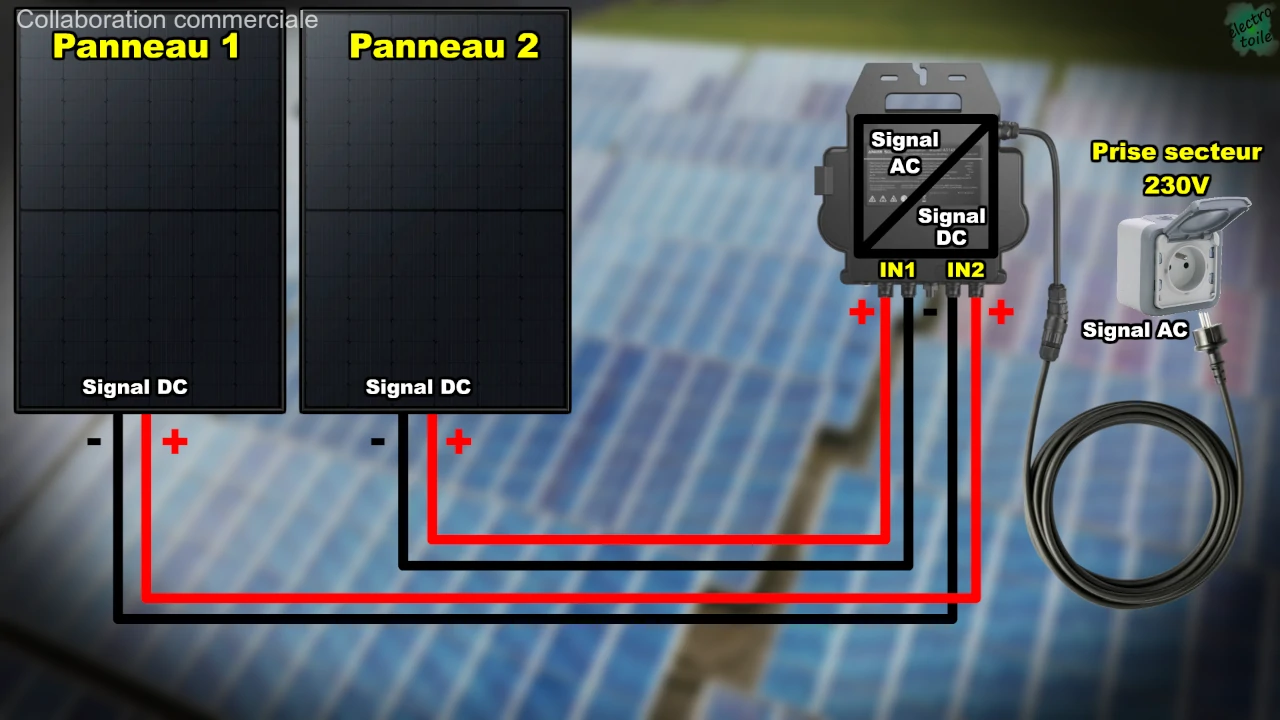

Pour profiter de la production solaire, il est nécessaire de raccorder les deux panneaux photovoltaïques au micro-onduleur. Il faut utiliser les câbles DC équipés de connecteurs MC4 (mâle/femelle). Le câblage du kit solaire est plutôt simple, référez-vous au schéma ci-dessous et veillez à bien clipser les connecteurs MC4. Vous devez entendre un petit clic lors du branchement.

raccordement de la station solaire anker solix
Comment brancher le kit solaire Anker Solix ?


Lorsque la partie courant continu est branchée, vous pourrez connecter la fiche secteur sur une prise de courant afin de profiter de la production solaire.





Installation du kit solaire et de sa batterie Anker SOLIX Solarbank

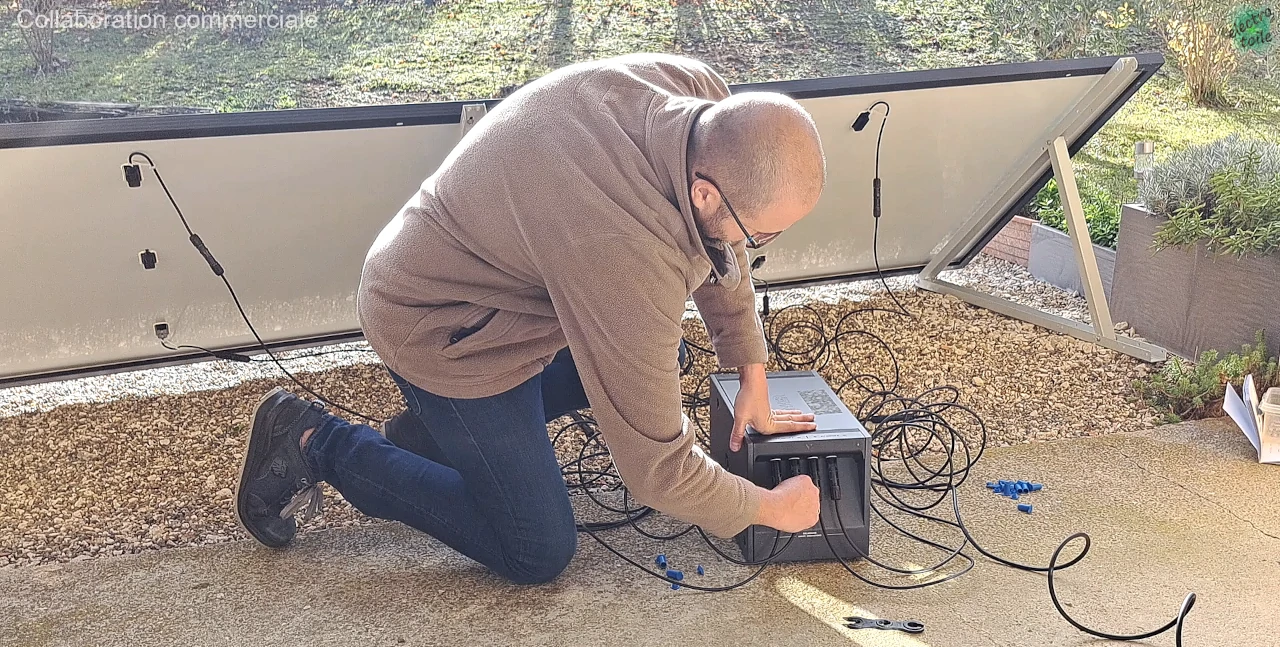

L'utilisation de la batterie Solarbank avec le kit solaire Anker SOLIX nécessite de modifier un peu les branchements. En effet, la batterie vient s'intégrer entre les panneaux et le micro-onduleur. La solarbank vient faire le tampon entre les deux panneaux photovoltaïques et le convertisseur (micro-onduleur).

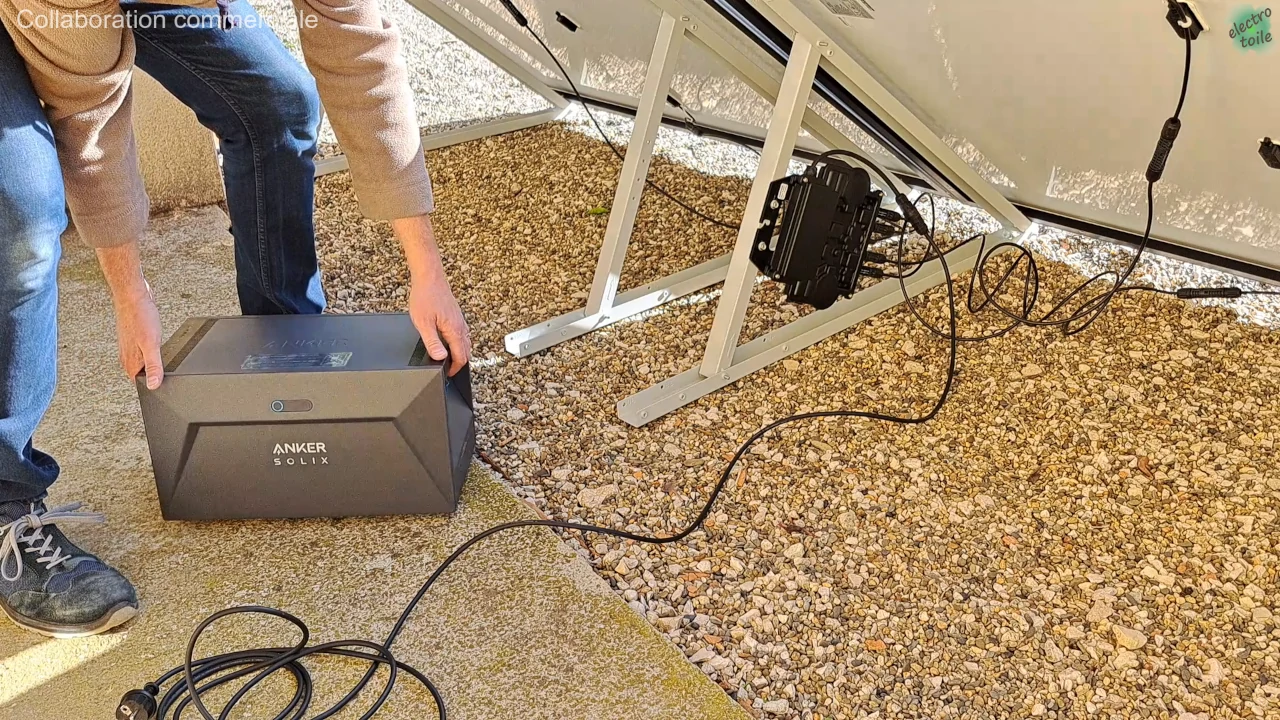

installation de la batterie solarbank sur le kit solaire anker solix
Comment installer la batterie Solarbank Anker Solix ?

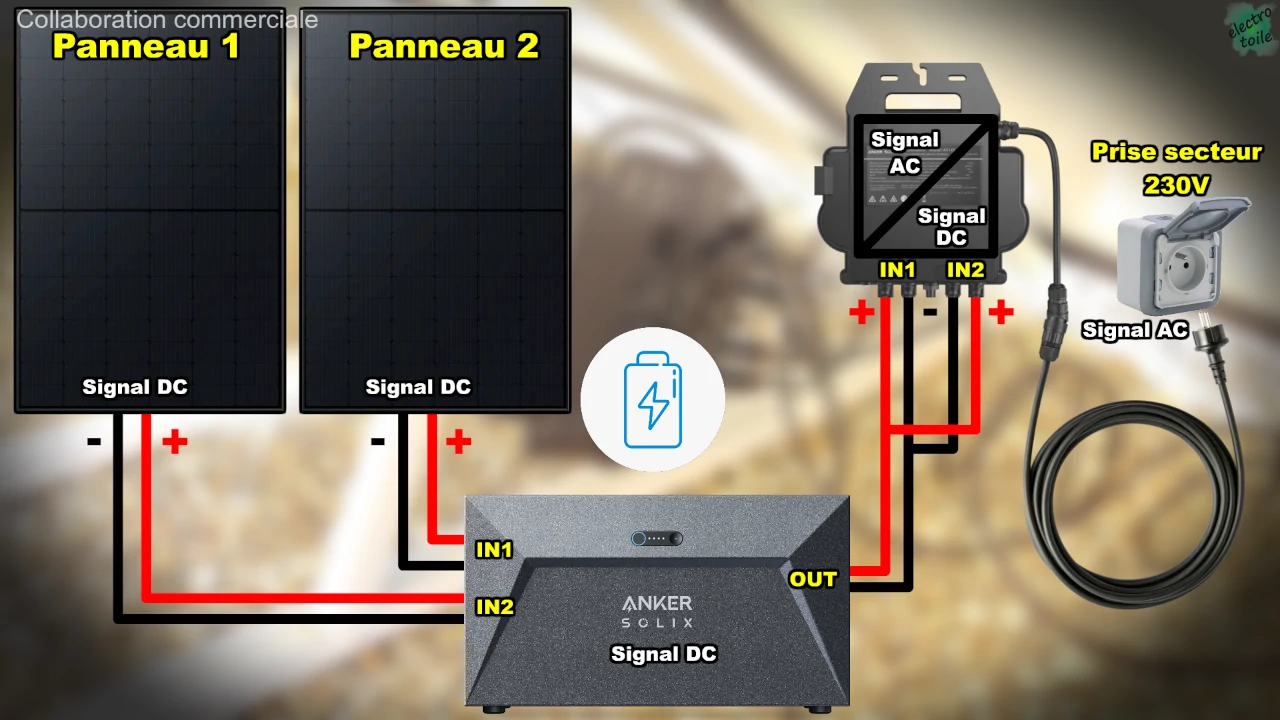

Pour vous aider à brancher le kit solaire Anker Solix et la Solarbank, suivez le schéma électrique ci-dessous. Le câblage de l'ensemble du kit solaire et la soluion de stockage nécessite d'utiliser l'ensemble des câbles DC avec connecteurs MC4. L'avantage est que ces câbles font 3 mètres et permettent une disposition aisée.

branchement de la batterie solarbank sur le kit solaire anker solix
Comment raccorder la batterie Solarbank Anker Solix ?

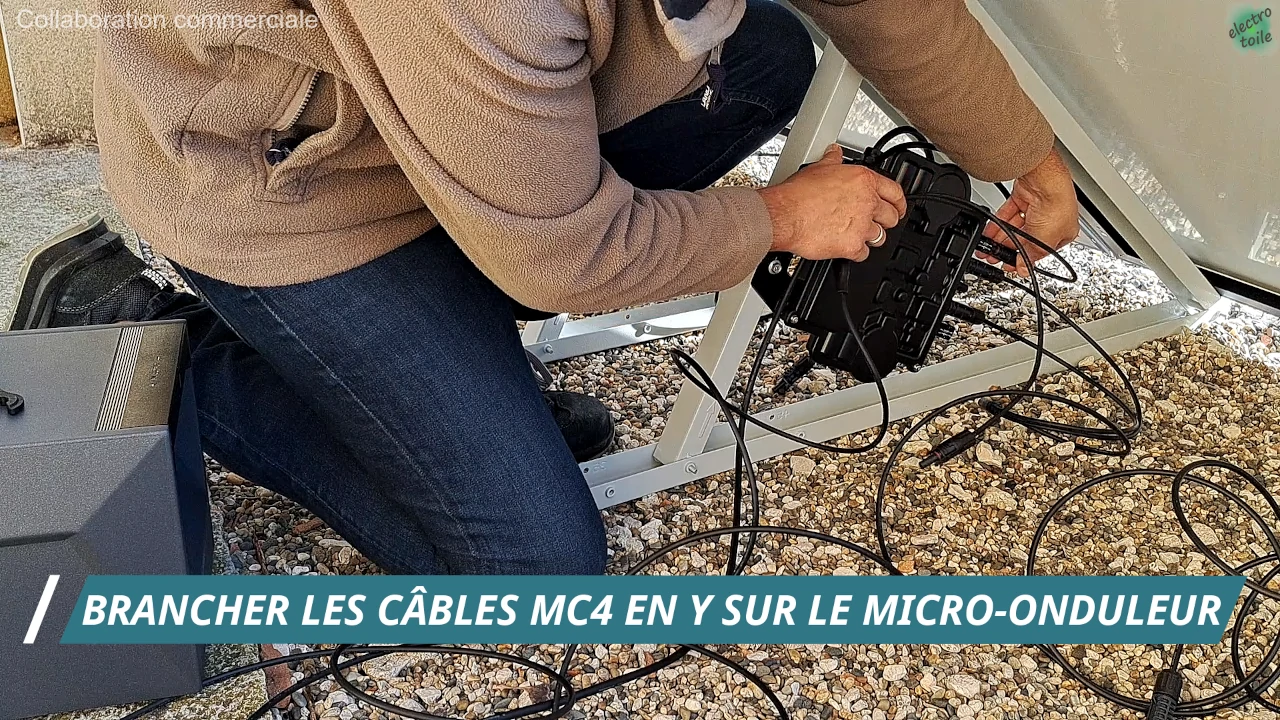

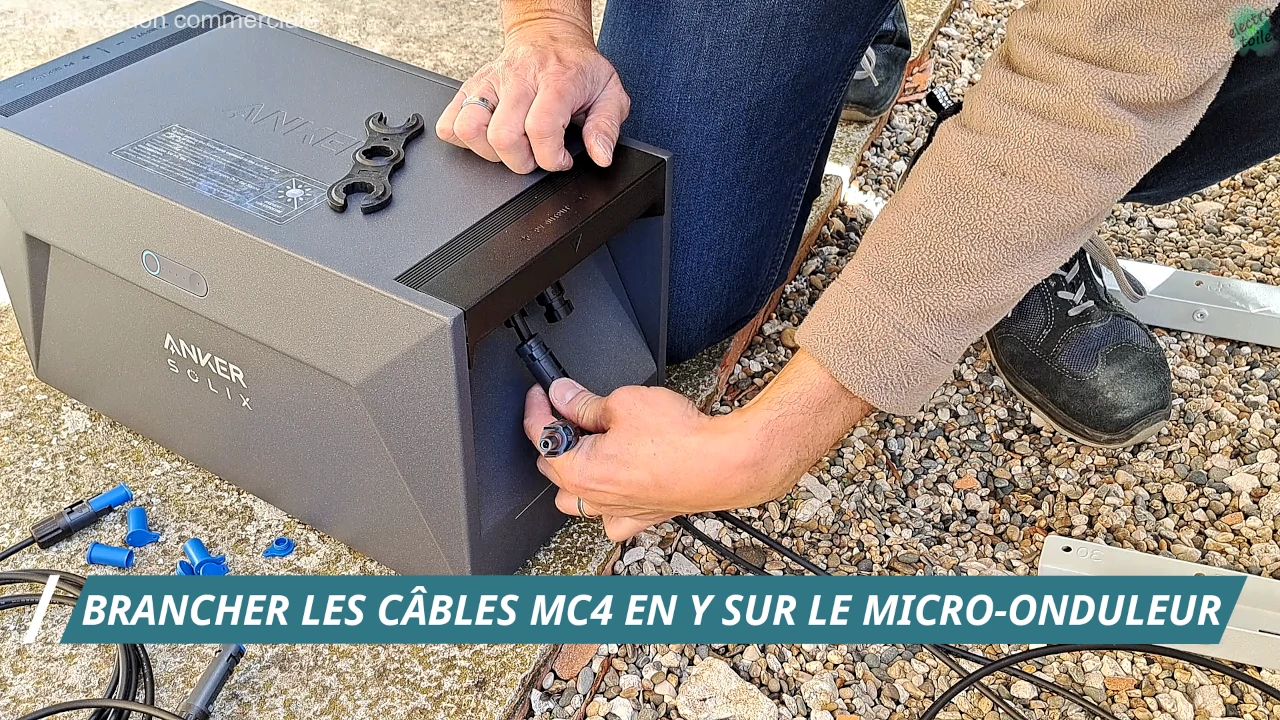

On commence par connecter le micro-onduleur avec l'adaptateur DC en forme de Y avec les connecteurs MC4. Sur cet adaptateur on y branche le câble DC de 3 mètres avec les connecteurs MC4.



Ramener les deux câbles DC (connecteurs MC4) sur la sortie de la batterie Solarbank (repérée PV OUTPUT). Ces deux bornes correspondent aux bornes plus et moins en sortie de la solarbank.



Pour mettre sous tension le micro-onduleur, il est nécessaire de le relier au réseau électrique via la fiche secteur qui devra être branchée à une prise de courant à proximité du kit solaire Anker.

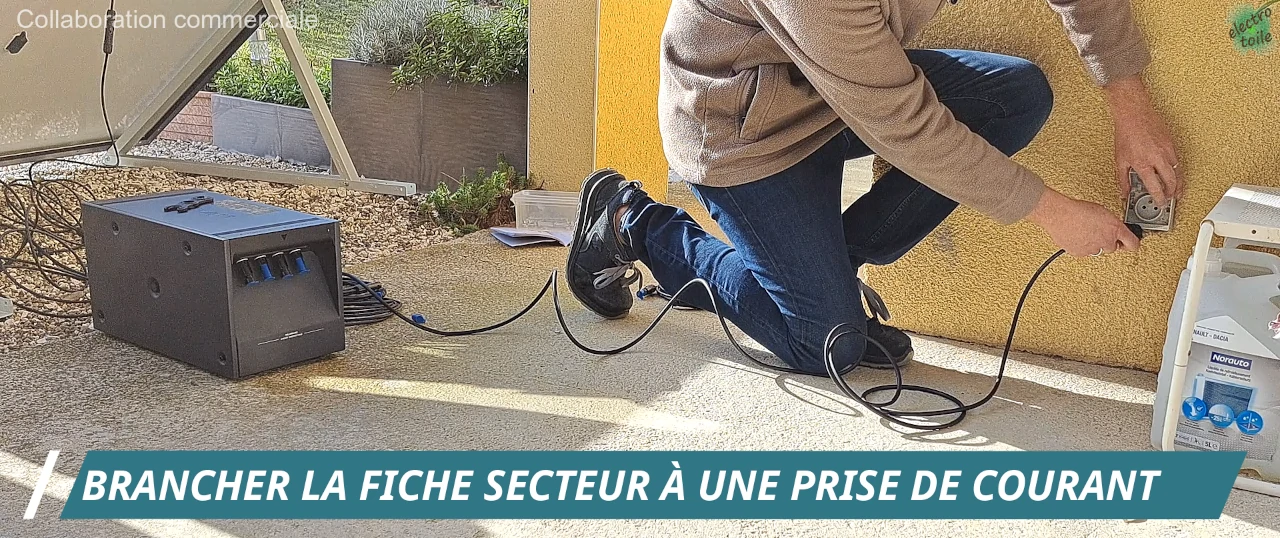

branchement du kit solaire anker solix
Comment brancher le kit solaire Anker Solix ?


La dernière étape des raccordements requiert de brancher les deux panneaux solaires sur les entrées de la batterie Solarbank (repérées PV INPUT). Le premier panneau photovoltaïque sera connecté à l'entrée PV INPUT1 et le second panneau doit être branché à l'entrée PV INPUT2.

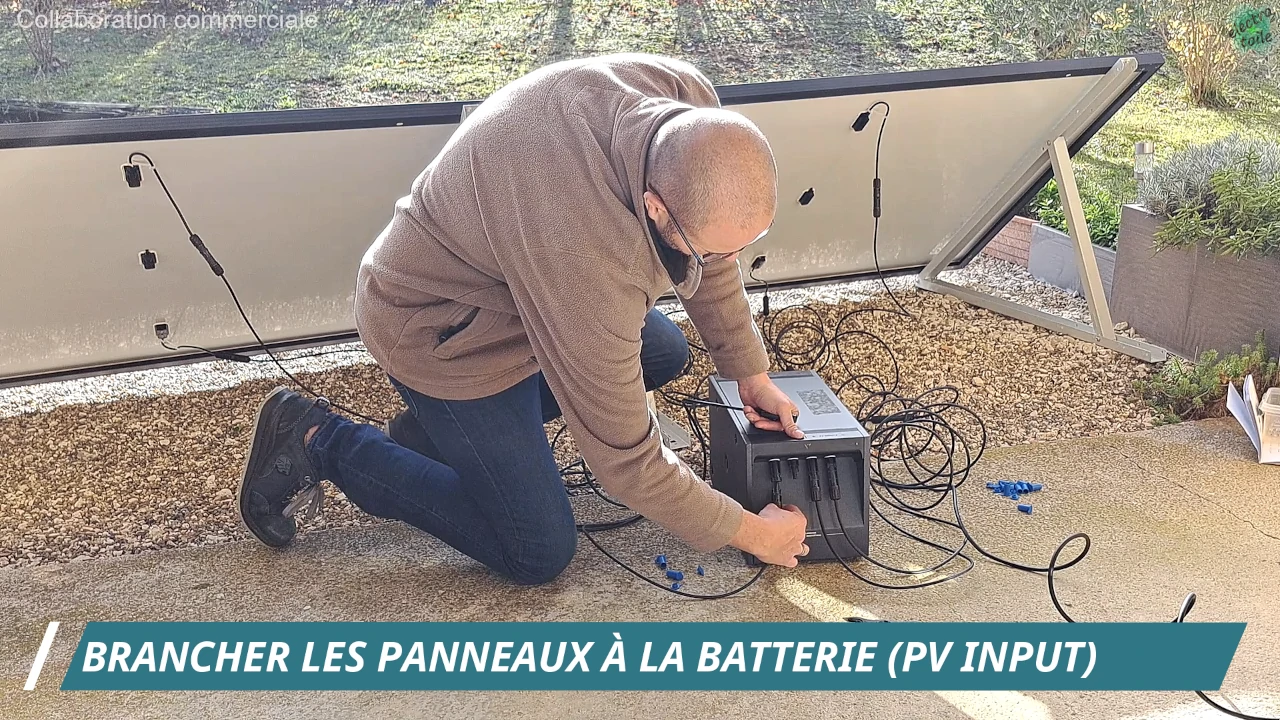

branchement des panneaux solaires avec la batterie Solarbank
Comment brancher les panneaux solaires à la Solarbank ?


Mise sous tension du kit solaire Anker SOLIX Solarbank

Maintenant que les raccordements sont terminés, vous pouvez observer votre micro-onduleur. Avant le raccordement sur la prise de courant, ce dernier doit clignoter rouge.

  • Clignotement rouge du micro-onduleur : les panneaux produisent de l'électricité mais pas de synchronisation avec le secteur 230V - 50Hz.

Après environ une minute (lorsque les conditions climatiques sont favorables), le micro-onduleur doit se mettre à clignoter vert.

  • Clignotement vert du micro-onduleur : les panneaux produisent de l'électricité et le micro-onduleur est synchronisé au réseau, le micro-onduleur convertit la production solaire en courant alternatif.

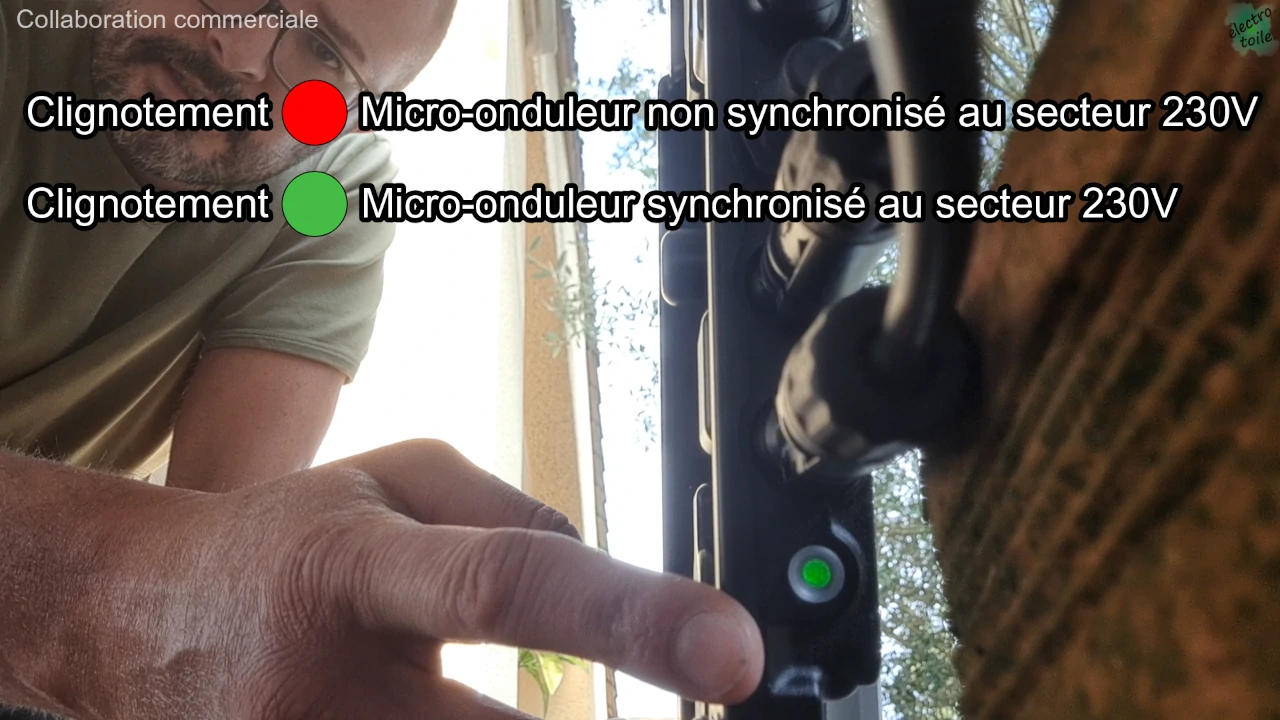

synchronisation du micro-onduleur avec le réseau électrique
Que signifie le clignotement du micro-onduleur Anker ?


Il est maintenant possible d'installer l'application Anker sur votre smartphone et d'y ajouter la Solarbank et le micro-onduleur Anker. Cela nécessite d'activer sur votre mobile le WiFi, le bluetooth et la géolocalisation.

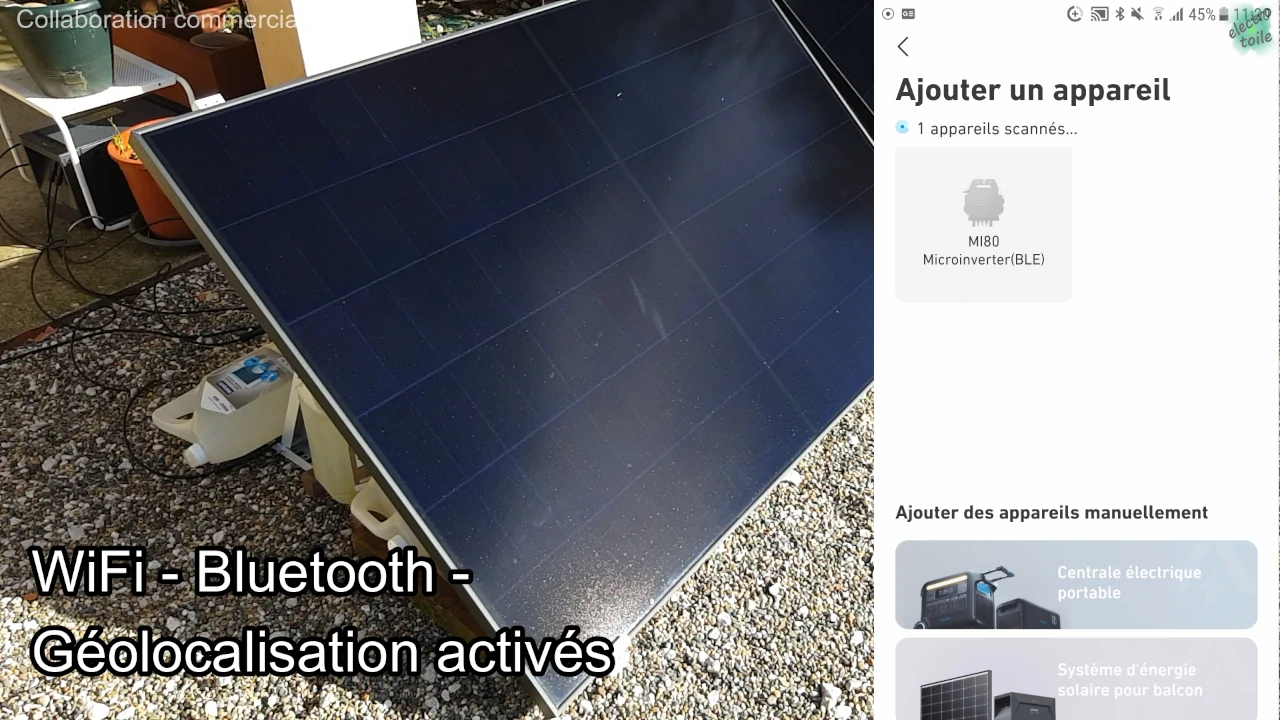

ajout du micro-onduleur en bluetooth sur l'application mobile Anker
Comment ajouter le micro-onduleur dans l'application mobile Anker ?


Anker SOLIX Solarbank | Production et stockage de l'électricité

L'application mobile Anker permet de visualiser clairement les différents flux de puissance provenant des panneaux solaires (production solaire) et la puissance en sortie de la batterie (décharge batterie ou surplus solaire) permettant de compenser la consommation d'électricité en auto-consommation.

Lecture de la puissance produite par les panneaux solaires

La partie Solaire correspond à la puissance produite en instantannée (rafraîchissement toutes les minutes) par les panneaux photovoltaïques.

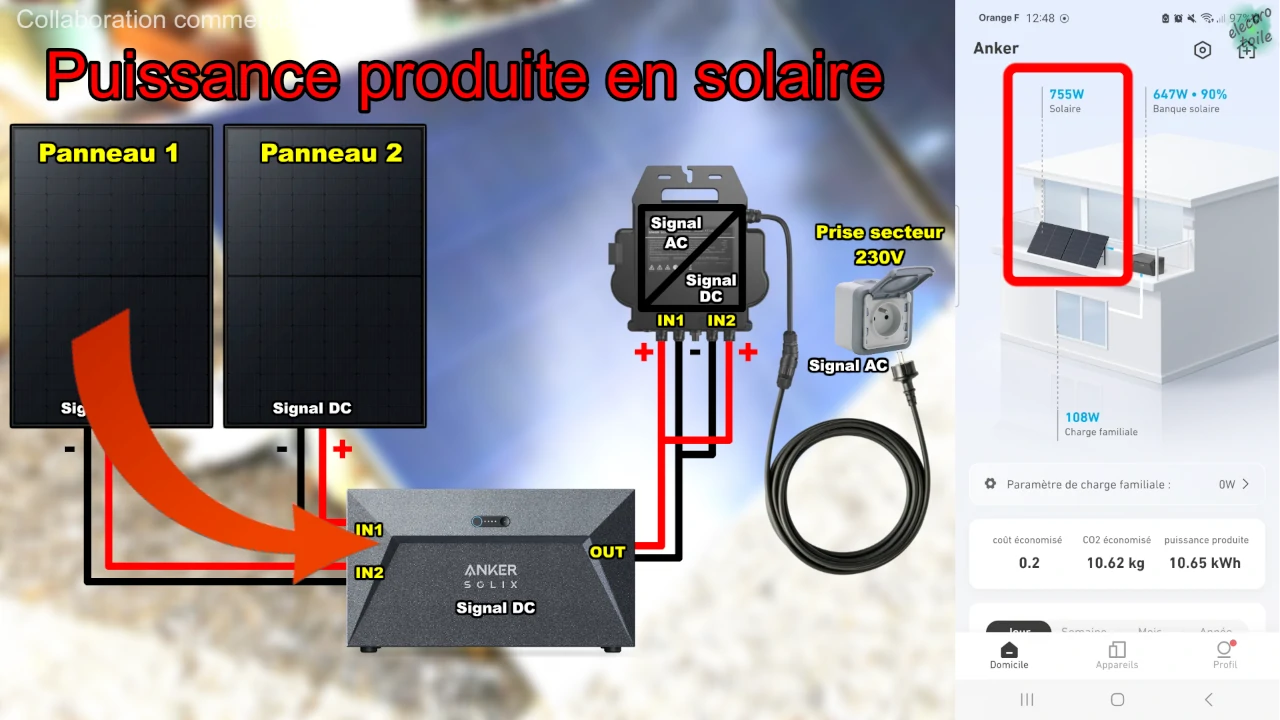

puissance produite par les panneaux solaire Anker solix
Quelle est la puissance produite par les panneaux solaire Anker SOLIX ?


Lecture de la puissance stockée dans la Solarbank

La partie banque solaire (Solarbank) correspond à la puissance stockée en instantannée dans la batterie. Juste à côté est donnée le pourcentage de charge actuel de la Solarbank.

puissance stockée dans la batterie solarbank Anker solix
Quelle est la puissance stockée dans la batterie Anker SOLIX Solarbank ?


Lecture de la puissance renvoyée sur le réseau

La partie charge familiale correspond à la puissance renvoyée par la batterie. Attention, cette puissance peut correspondre à un surplus de production solaire (non stockée) ou alors à la puissance de décharge de la batterie.

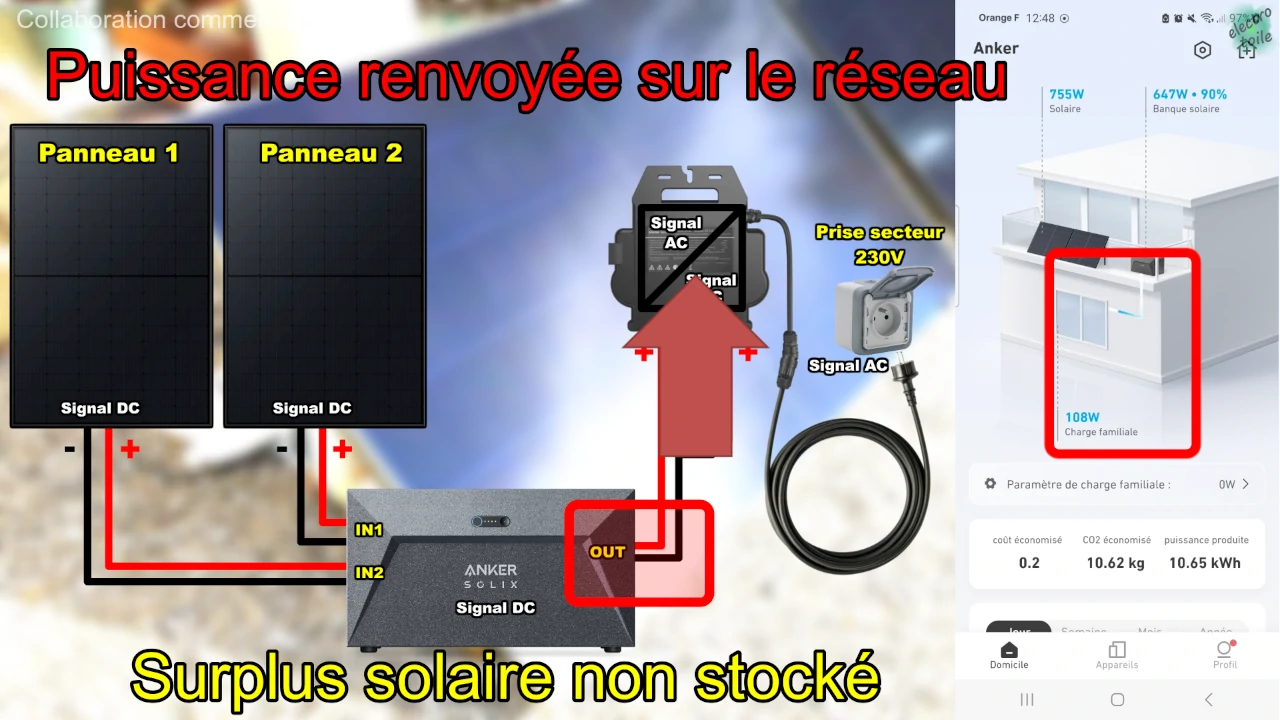

puissance renvoyée par la solarbank Anker solix
Quelle est la puissance renvoyée par la batterie Anker SOLIX Solarbank ?


Ces différentes valeurs dépendent du planning que vous aurez programmé dans l'application (plan énergétique). Les différentes plages horaires sont paramétrables seulement toute les 30 minutes et non toutes les minutes. On peut donc commander à la batterie de se charger la journée, et demander à certains horaires de délivrer un surplus de puissance afin de compenser la mise en marche d'un appareil électrique.

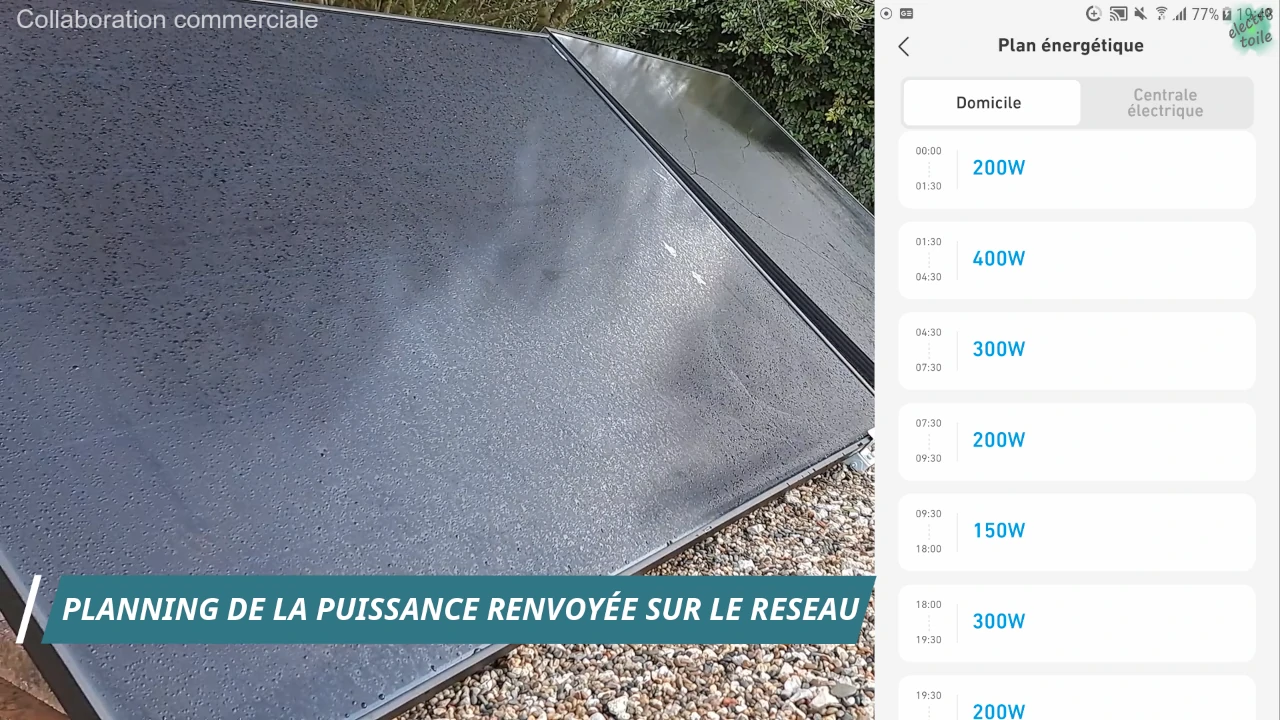

gestion du plan énergétique de la solarbank Anker solix
Comment gérer le plan énergétique de la batterie Anker SOLIX Solarbank ?
