Sunology ☀ La station solaire avec panneau photovoltaïque bifacial Plug & Play

Découvrez la toute nouvelle station solaire bifaciale de Sunology innovante pour une production rapide et simplifiée d'électricité. Cette solution vous permettra de réaliser des économies substantielles sur votre facture énergétique. Grâce à sa technologie bifaciale, cette station solaire capte les rayons du soleil des deux côtés du panneau photovoltaïque, maximisant ainsi l'efficacité énergétique et augmentant la production d'électricité.

  • Station solaire Sunology ☀ bifaciale
  • Caractéristiques techniques de la station solaire Sunology
  • Montage rapide de la station solaire
  • Mise en service de la station Sunology Plug & Play
  • Suivi de la production de la station photovoltaïque
  • Optimiser la consommation de l'électricité solaire et limiter l'énergie perdue

Station solaire Sunology ☀ bifaciale :

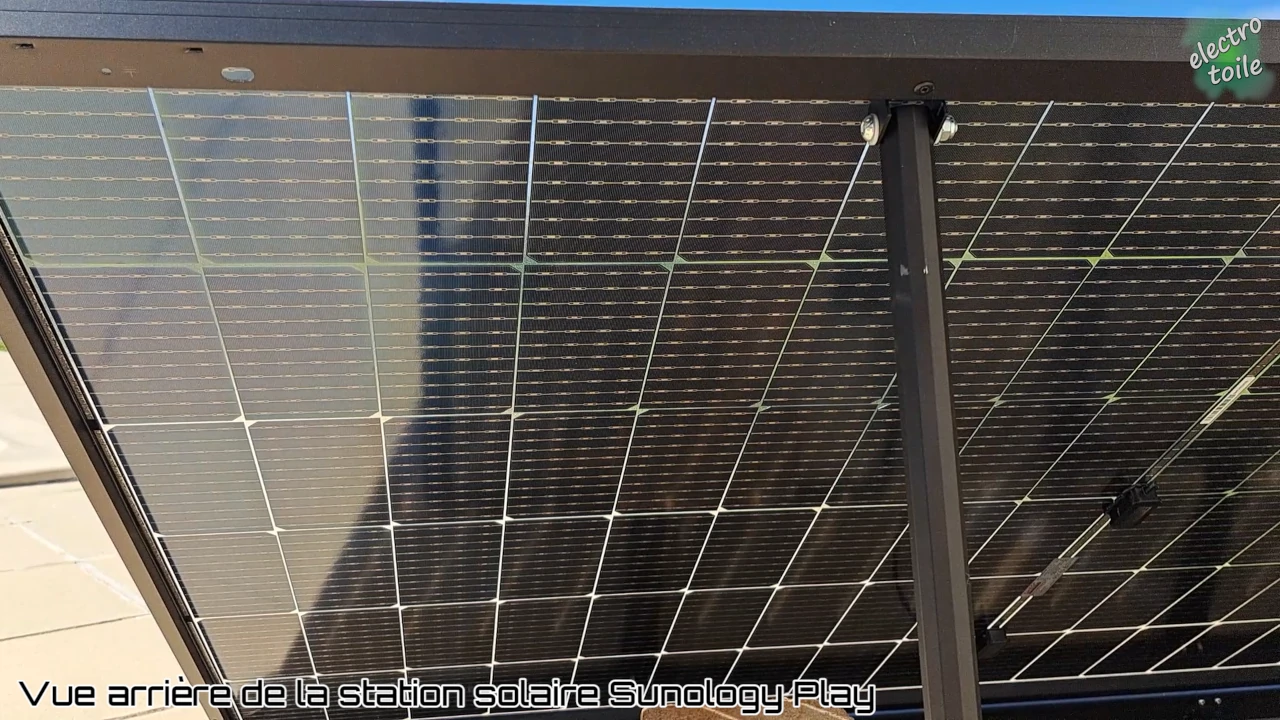

La nouvelle station solaire Sunology gagne 5W crête en puissance mais dispose maintenant d'un panneau bifacial lui permettant de produire de l'électricité via l'arrière car les cellules photovoltaïque sont visibles sur la face verso du panneau photovoltaïque. Cette station Sunology est toujours aussi simple à installer, en comparaison à des panneaux solaires à installer sur une toiture qui eux nécessitent quelques travaux en hauteur.

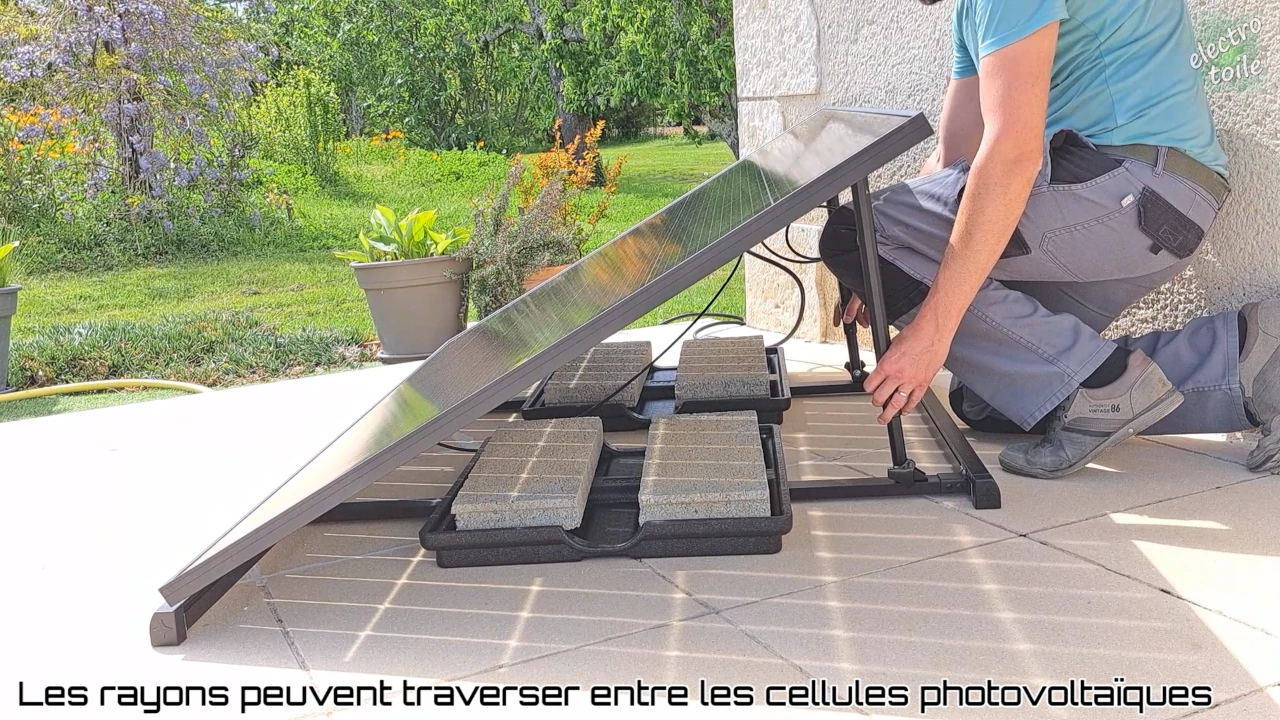

Cette technologie permet aux rayons du soleil de pouvoir traverser une partie du panneau (espace transparent entre les cellules photovoltaïques), ils peuvent alors se réfléchir sur le mur ou sol à l'arrière afin de taper l'arrière du panneau photovoltaïque.

Principe de fonctionnement de la station Sunology Play :

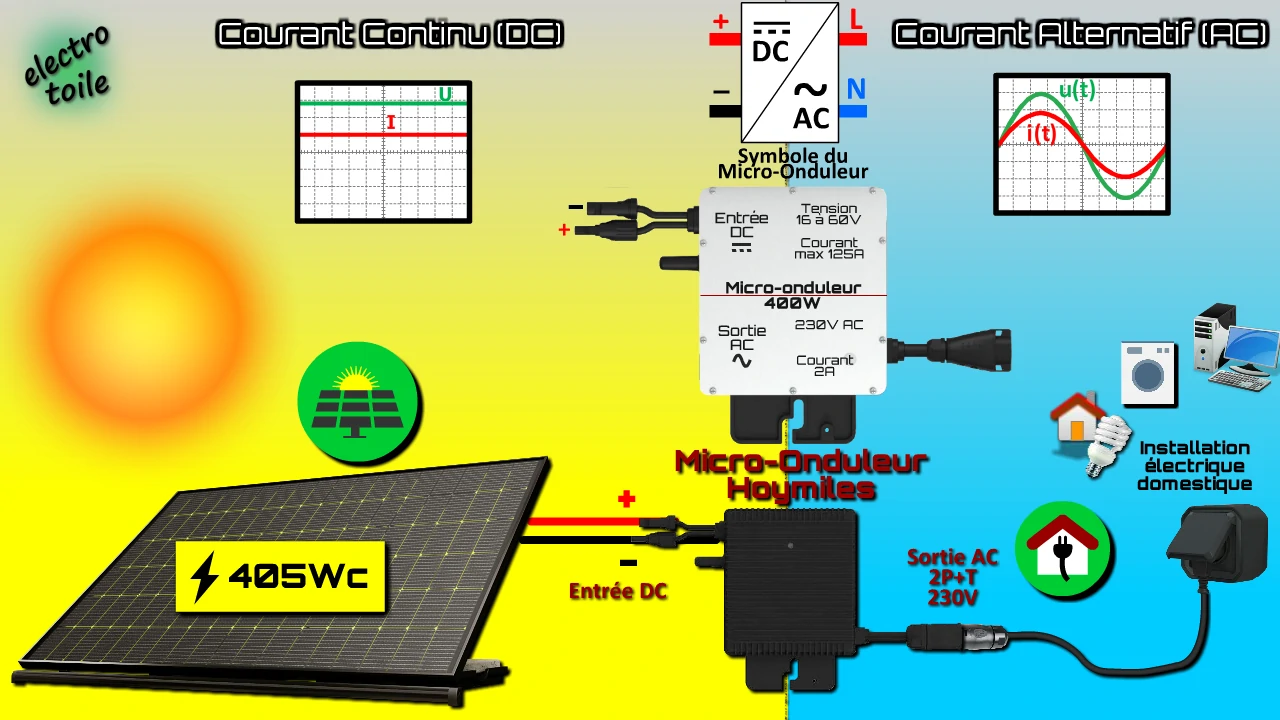

Pour comprendre le principe de fonctionnement de la station solaire, regardez ci-dessous le schéma de principe de fonctionnement :

La station solaire Sunology Play bifacial utilise des panneaux solaires à double face pour capter la lumière du soleil à la fois sur leur face avant et arrière, ce qui augmentant la production d'énergie électrique. Le panneau produit en retour un courant continu (non compatible avec les appareils électriques traditionnels. De ce fait, le micro-onduleur adapte le signal (conversion continu vers alternatif) afin qu'il soit compatible avec l'appareillage domestique (230V AC).

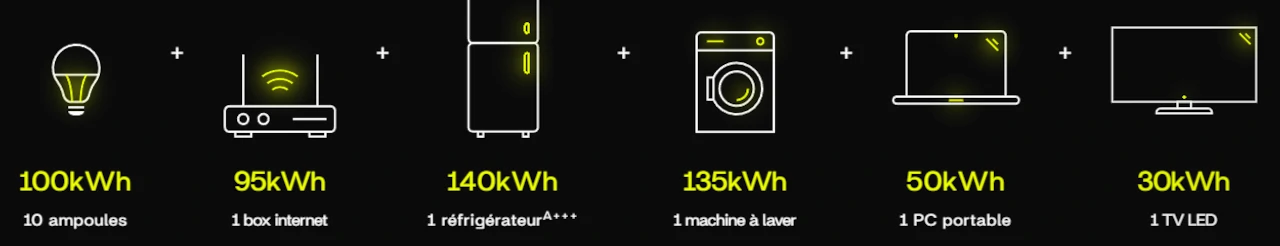

Grâce à sa puissance crête de 400W, la station Sunology permet de compenser la consommation électrique de certain nombre de vos appareils électriques domestiques.

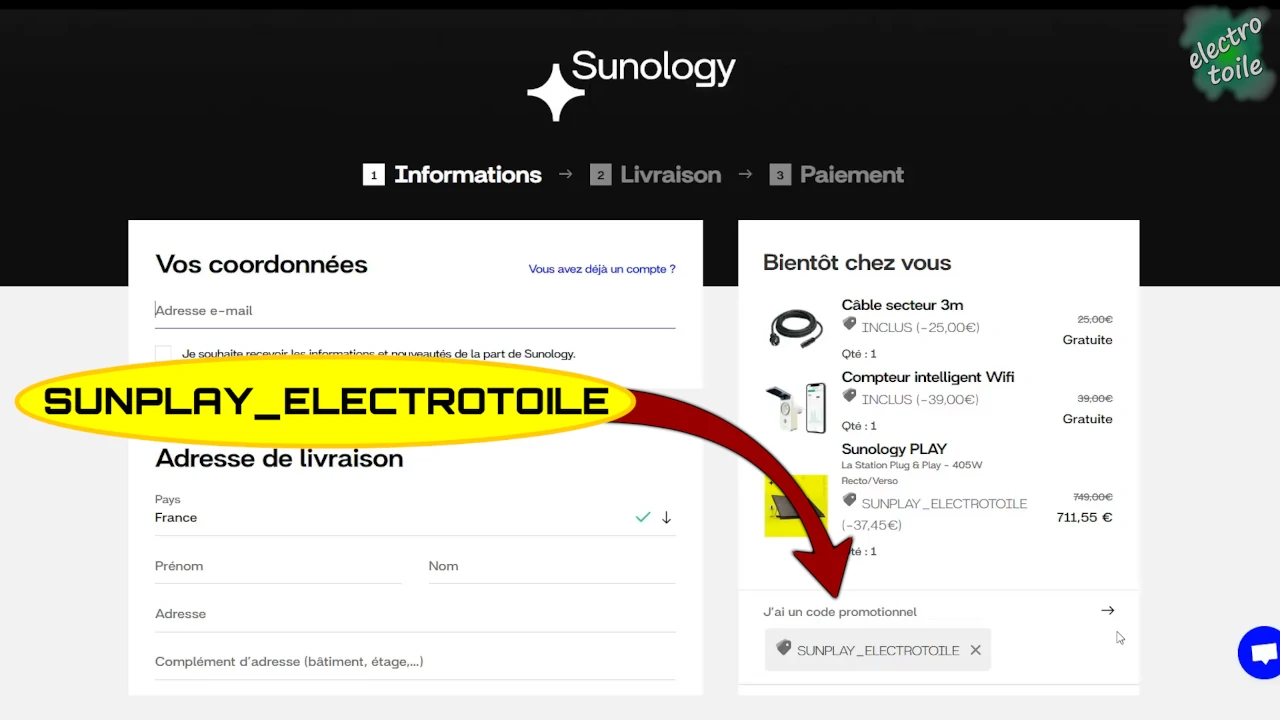

La station solaire est vendue 749€ sur le site Sunology, pour économiser 5% pour la commande d'une ou plusieurs station, utilisez le code réduction SUNPLAY_ELECTROTOILE sur la page de renseignements lors de l'achat. Ainsi, la station solaire vous reviendra à 711€55, avec le câble de 3 mètres, la prise connectée (compteur), les deux bacs de lestage (sans le lestage) et la livraison comprise.

Guide en vidéo pour l'utilisation de la station solaire Sunology :

Retrouvez toutes les informations sur l'utilisation de la station solaire Sunology dans ce guide en vidéo. Pensez à liker la vidéo et à vous abonner à la chaine electrotoile si le contenu vous a été utile ou pour soutenir la chaîne. Merci par avance !

Caractéristiques techniques de la station solaire Sunology :

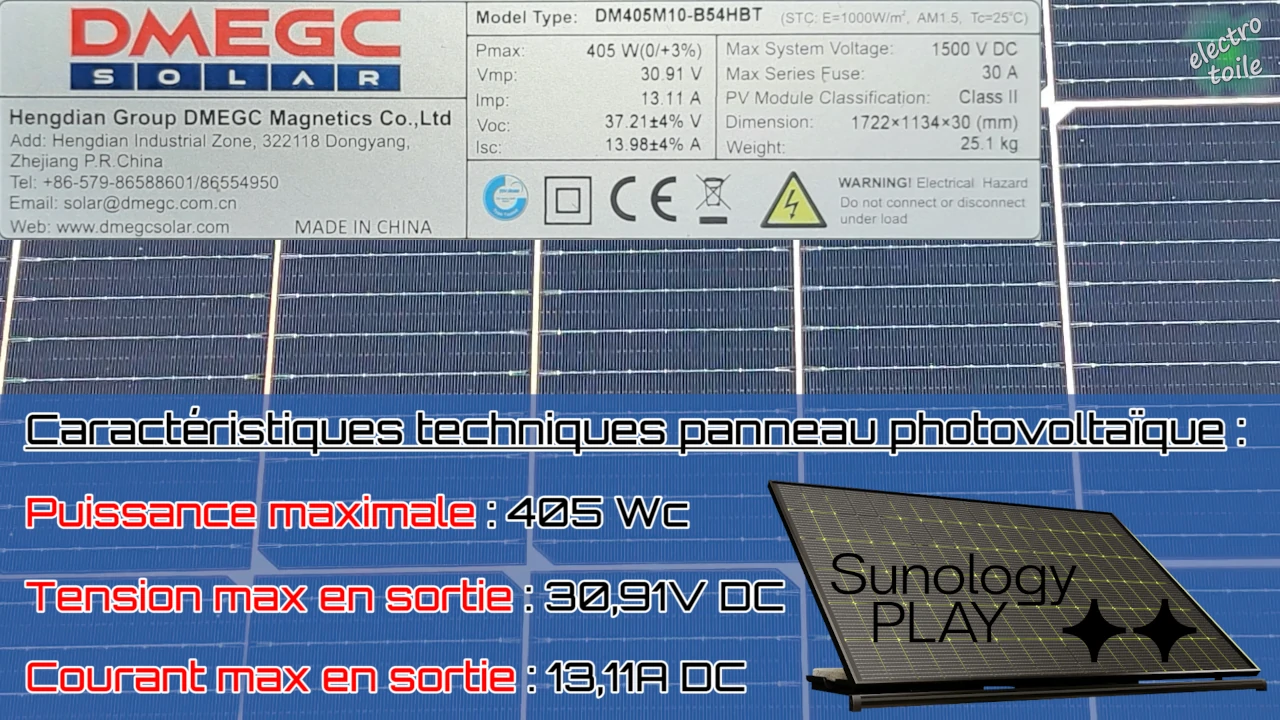

Cette nouvelle station Sunology est équipée d'un panneau photovoltaïque de marque DMEGC Solar, voici les informations techniques disponibles sur l'étiquette placée sour le panneau solaire.

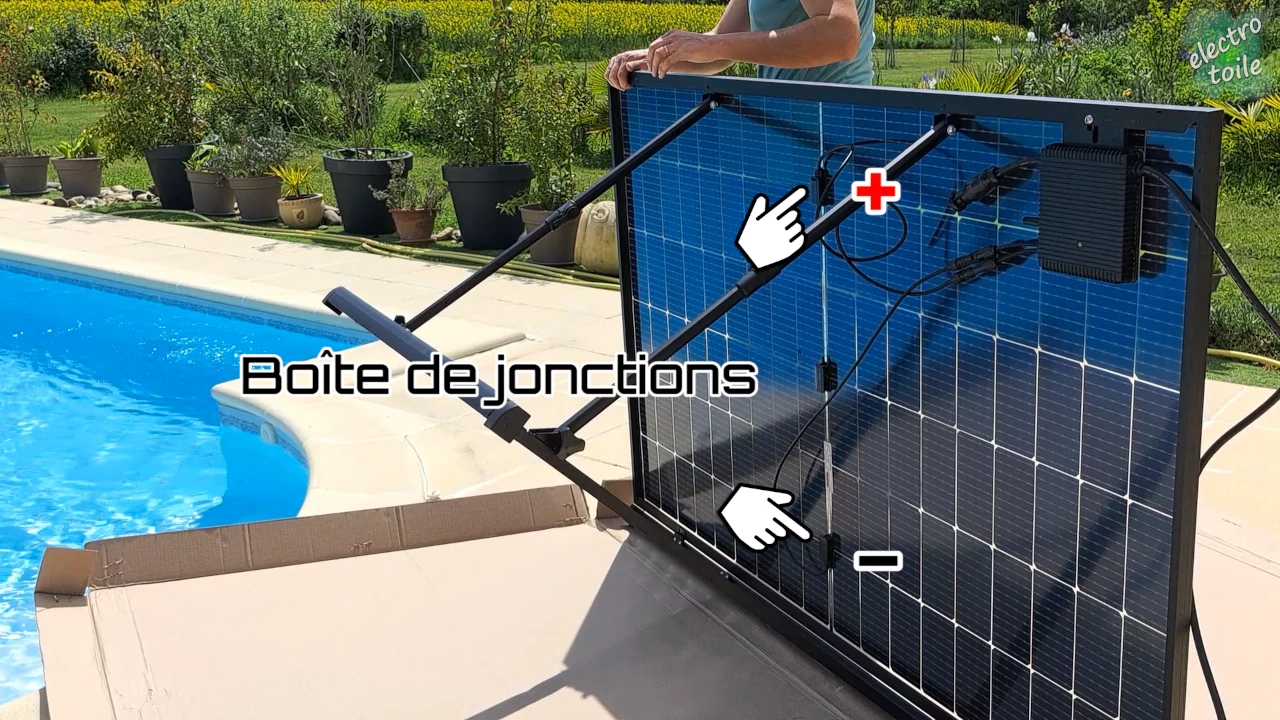

Le panneau photovoltaique est équipé de 108 demi-cellules M10 monocristallines qui sont prises entre 2 couches de verre ce qui permet de voir à travers. Cette transparence offre l'intérêt de visualiser les raccordements internes des demi-cellules entres elles et la liaison vers les boites de jonction, correspondant aux potentiels plus et moins qui seront reliés au micro onduleur.

Voici la signification des différentes valeurs inscrites sur la plaque signalétique :

DMEGC Solar	Caractéristiques électriques
Puissance crête-Pmax	405 Wc
Tolérance de puissance	0/+3 %
Tension à puissance maximale-Vmp	30,91 V
Intensité à puissance maximale-Imp	13,11 A
Tension de circuit ouvert-Voc	37,21 V +/-4%
Intensité de court-circuit-Isc	13,98 A +/-4%
Dimension du panneau	172,2 x 113,4 x 3 cm
Poids	25,1 kg

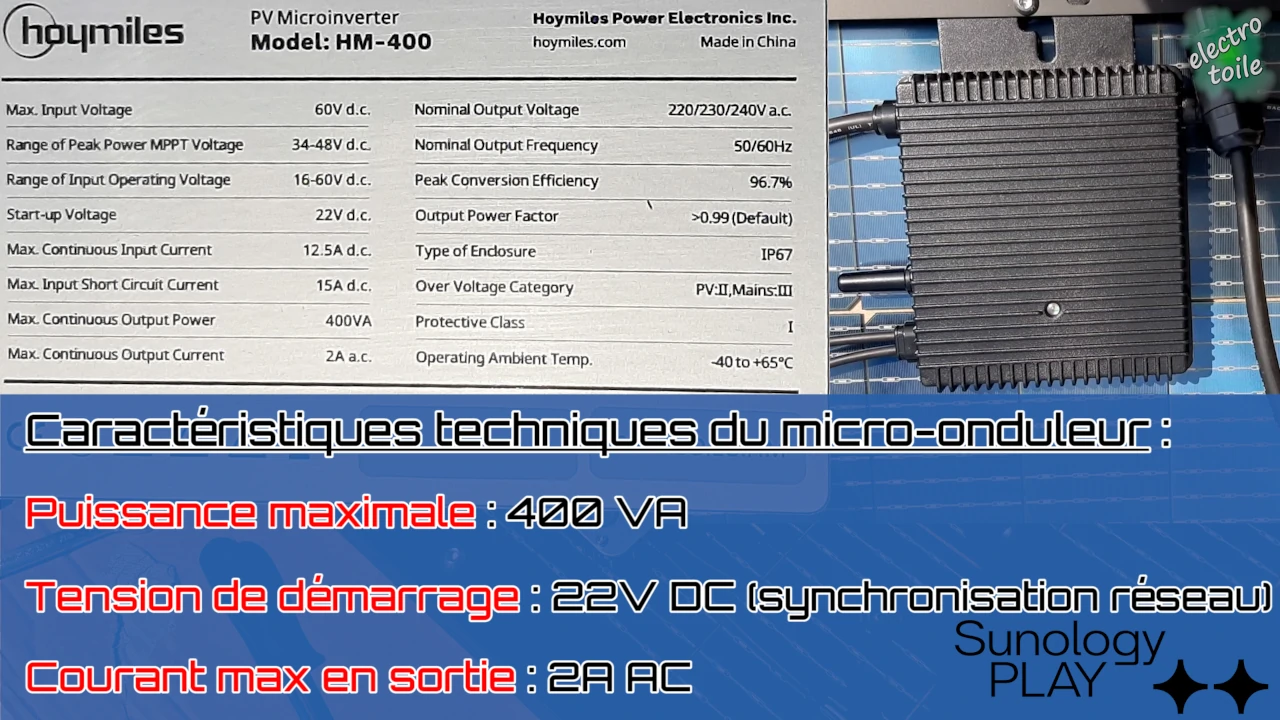

Le micro-onduleur qui convertit le courant continu en courant alternatif pour l'alimentation de la maison est de marque Hoymiles et de référence HM-400

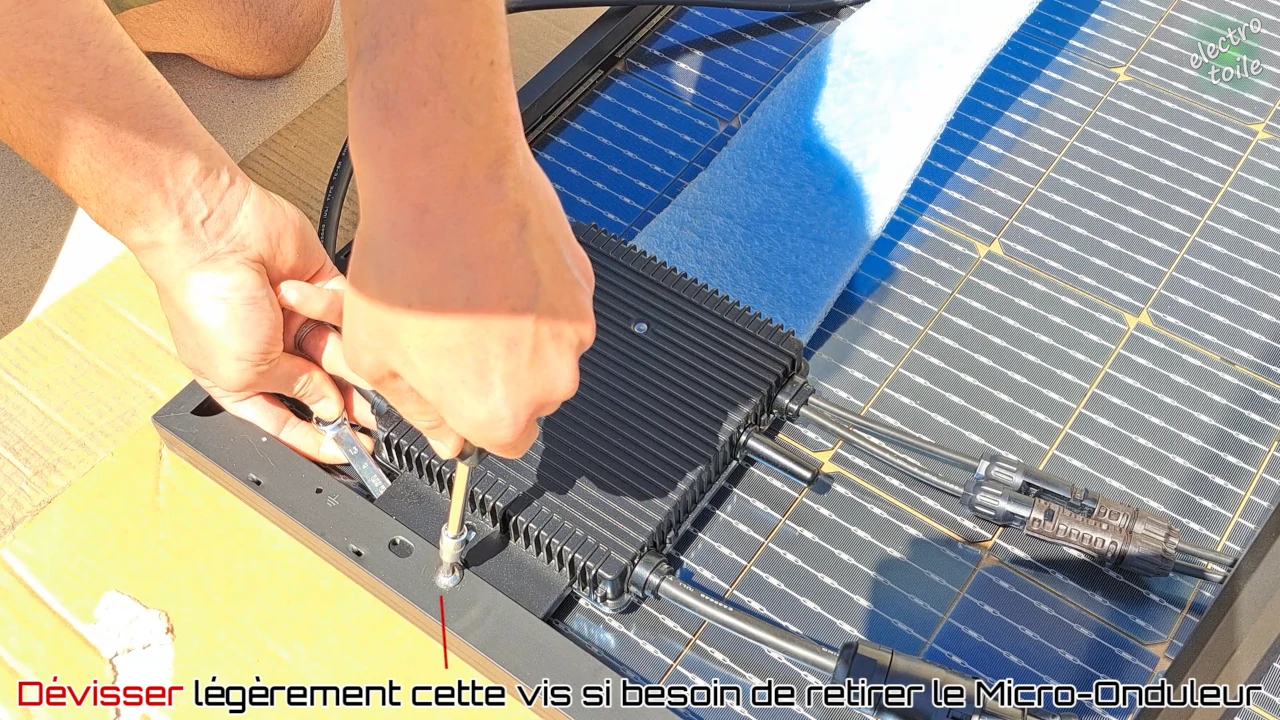

Pour accéder aux données techniques du micro-onduleur, il est nécessaire de le retirer afin d'accéder à l'étiquette technique, une clé de 13 et une douille 6 pans seront nécessaires.

Micro Onduleur Hoymiles Données techniques	HM-400 Valeurs
Puissance apparente	400 VA
Tension DC maximale (entrée)	60 V DC
Plage de tension de fonctionnement en entrée	16 à 60 V DC
Tension de démarrage du micro-onduleur	22 V DC
Courant maximal admissible en entrée	12,5 A DC
Courant de court-circuit supportée en entrée	15 A DC
Courant nominal en sortie AC	2 A AC
Tension nominale en sortie AC	220 à 240 V AC
Fréquence nominale en sortie	50 / 60 Hz
Efficacité de conversion	jusqu'à 96,7 %
Facteur de puissance	> 0,99
Indice de protection	IP67
Température de fonctionnement	-40 °C à +65 °C

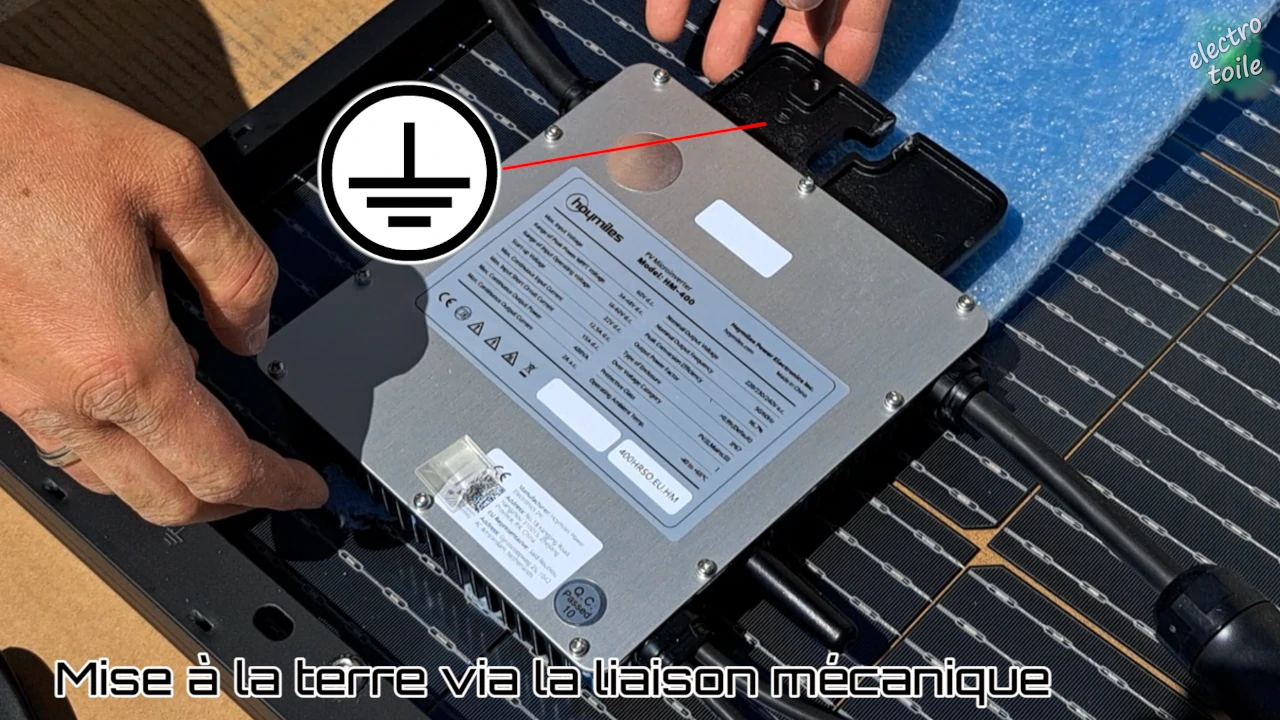

Au dos du micro-onduleur, on peut observer le logo de terre, indiquant que la mise à la terre du panneau photovoltaïque se fait grâce à la liaison mécanique du micro-onduleur sur la panneau lors du serrage (fixation mécanique du micro-onduleur).

Pour réduire le prix de la station solaire Sunology, utilisez le code réduction SUNPLAY_ELECTROTOILE de 5% à valoir sur l'achat d'une station Sunology.

Montage rapide de la station solaire :

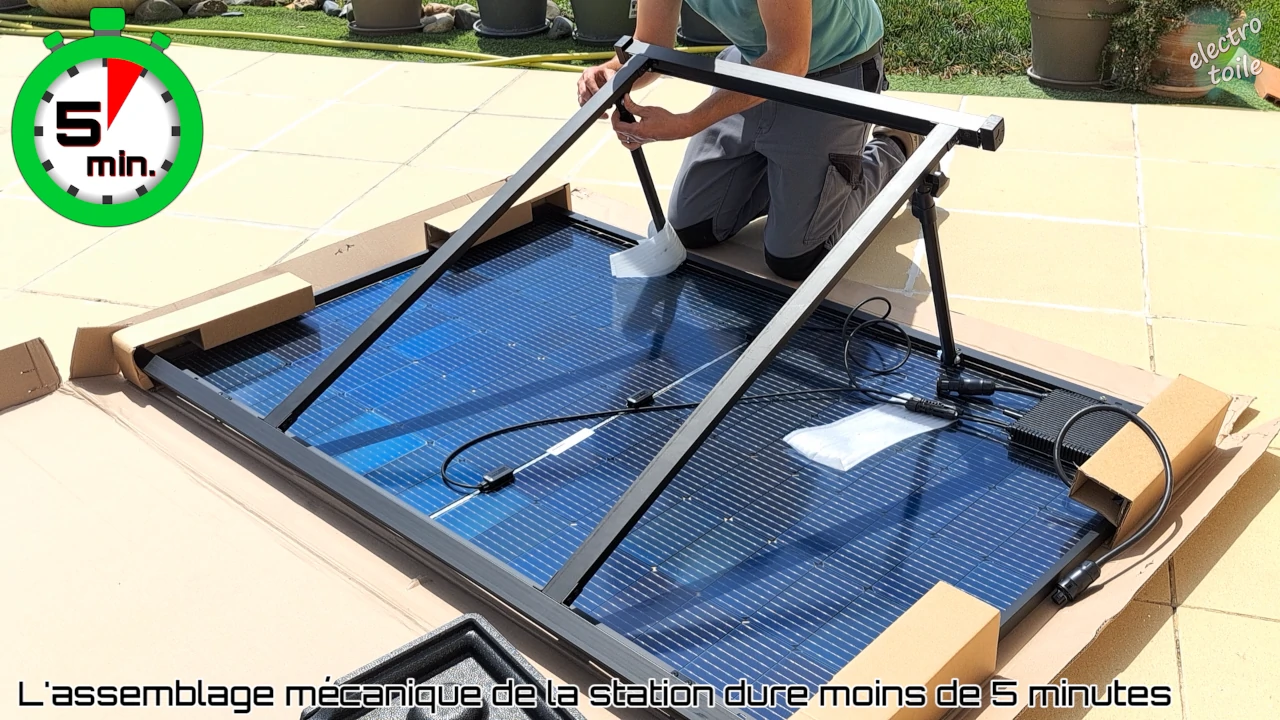

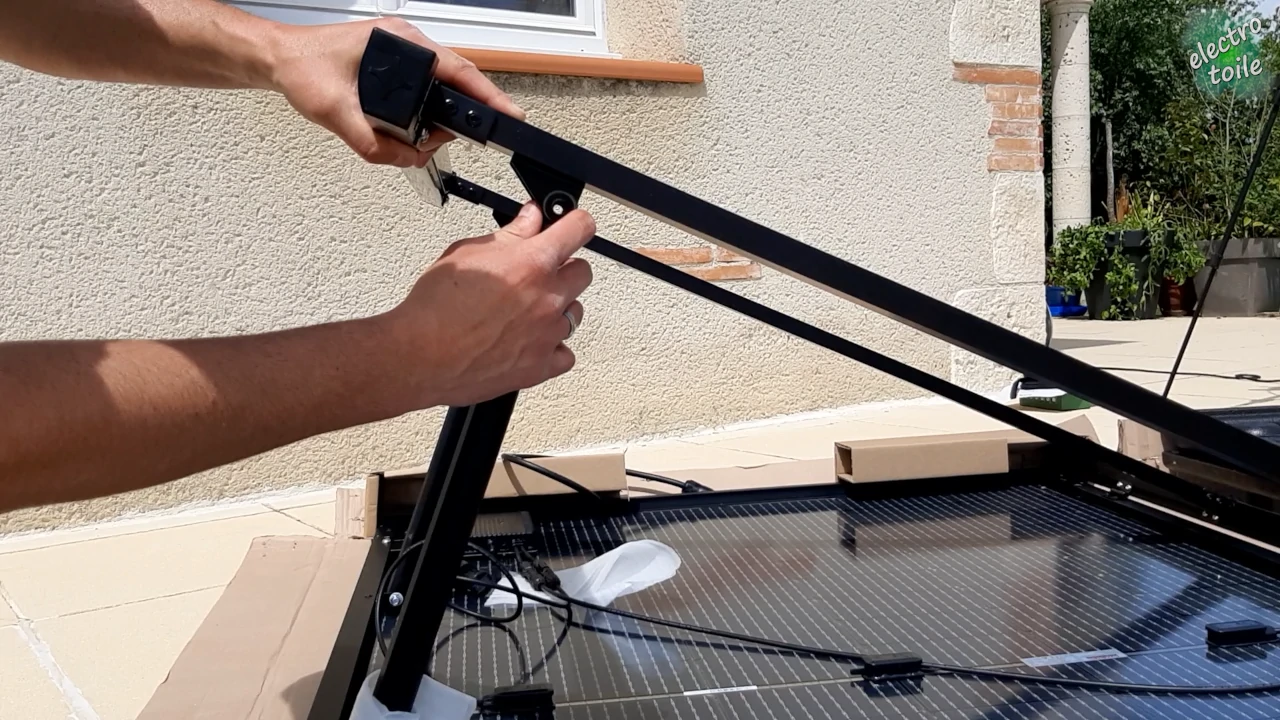

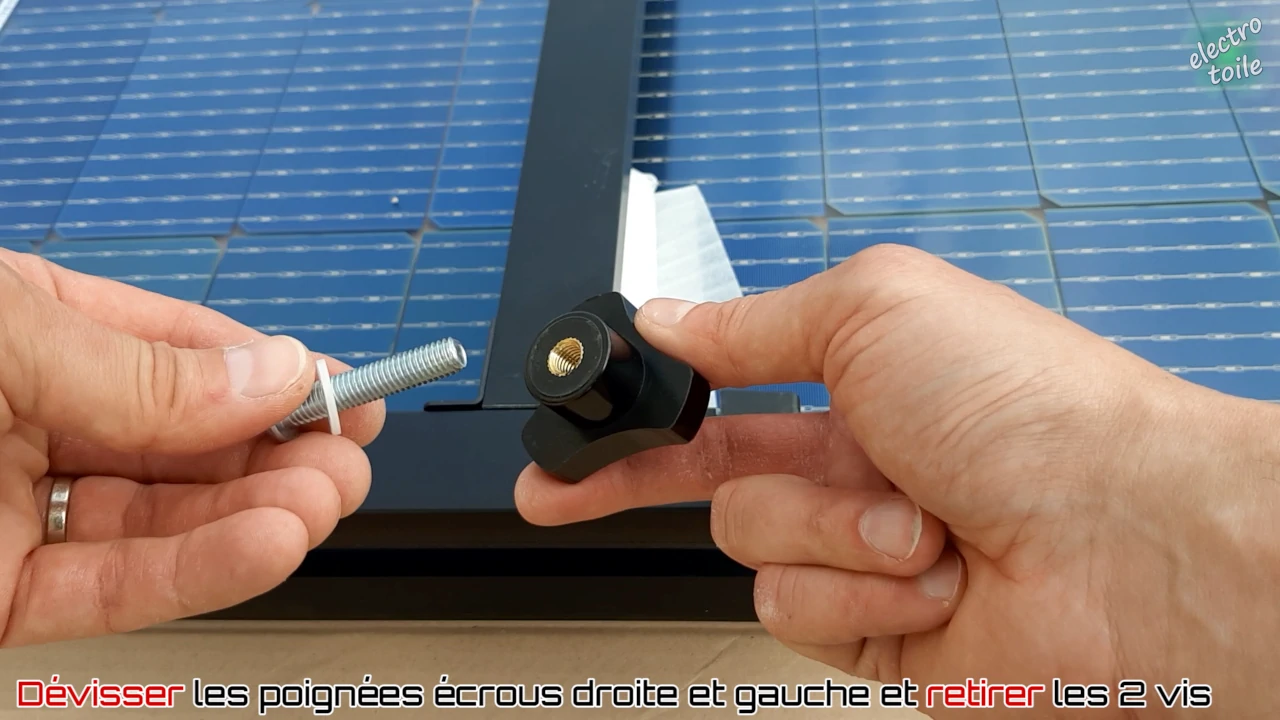

Voyons maintenant la simplicité d'installation de cette station solaire. Je commence par retirer les scocths qui maintiennent les bras d'inclinaison, puis je met de côté les bacs de lestage, je m'en servirai à la fin. Je dévisse la poigné écrou placée sur la côté gauche du pied d'inclinaison afin de retirer la vis placée à l'intérieur.

puis je fait de même pour l'autre côté. Je peux ainsi assembler les bras d'inclinaison avec le pied de la station, pour cela j'aligne les 2 trous, j'y insère la vis et je visse la poignée écrou. Je procède de la même façon pour l'autre bras d'inclinaison.

Il n'y a donc aucune difficulté pour cet assemblage, les poussoirs placés sur les bras permettent de régler l'inclinaison du panneau photovoltaïque afin d'optimiser la production d'électricité par rapport à la position du soleil. A partir de ce moment, la station Sunology est prête mécaniquement, je peux donc la retourner avec précaution pour l'exposer face au soleil.

Comment améliorer la production d'électricité ?

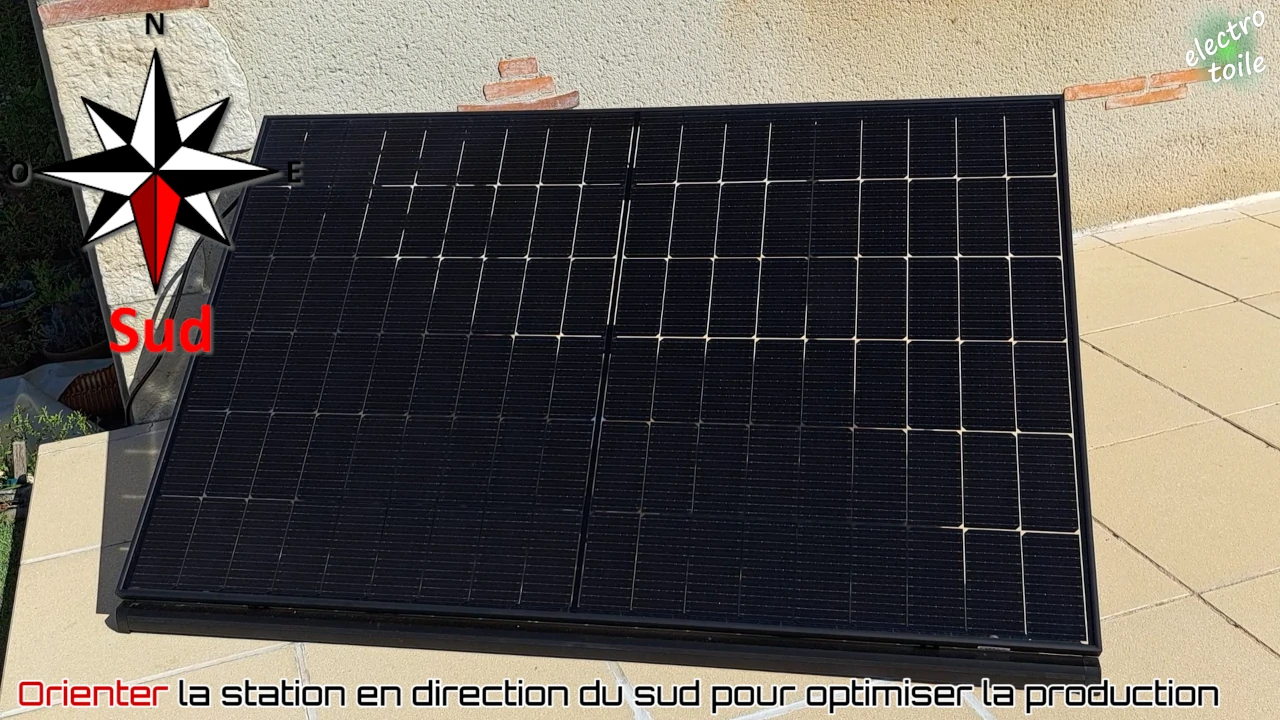

Pour capter au maximum les rayons du soleil durant la journée et réaliser davantage d'économies d'énergies électrique, il faut orienter la station solaire vers le sud, il s'agit là de l'orientation optimale pour les panneaux photovoltaïques.

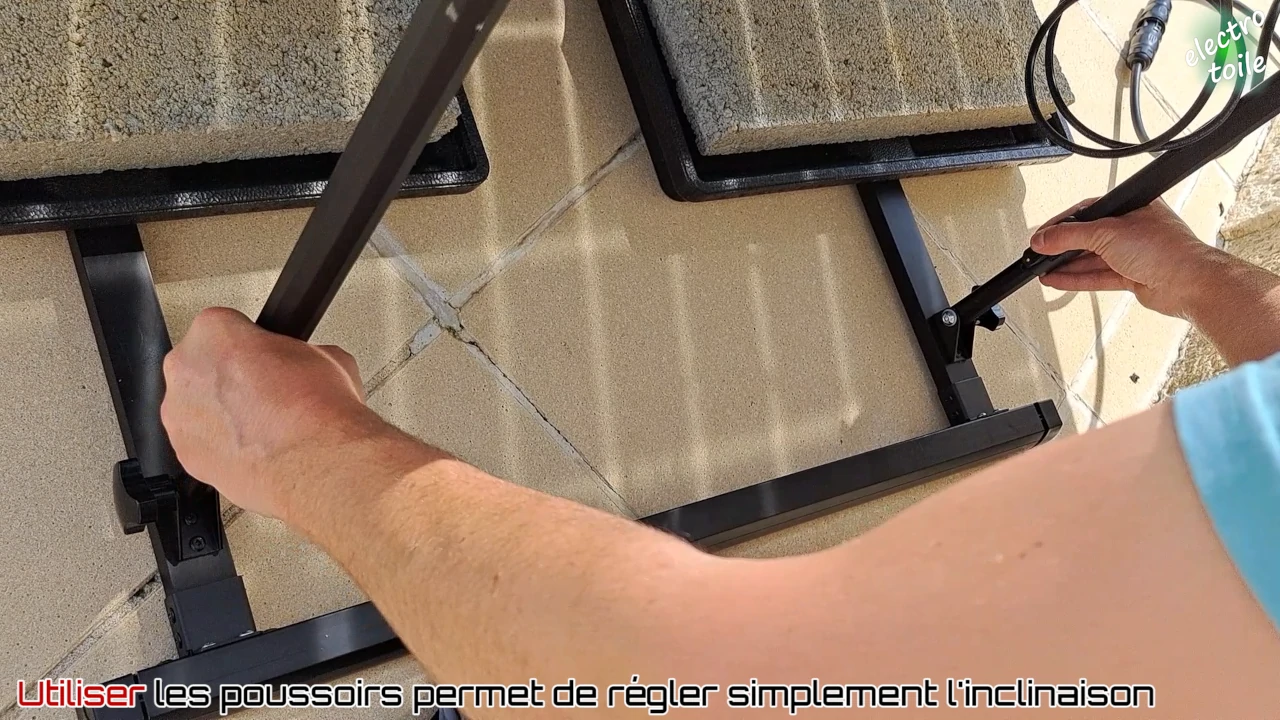

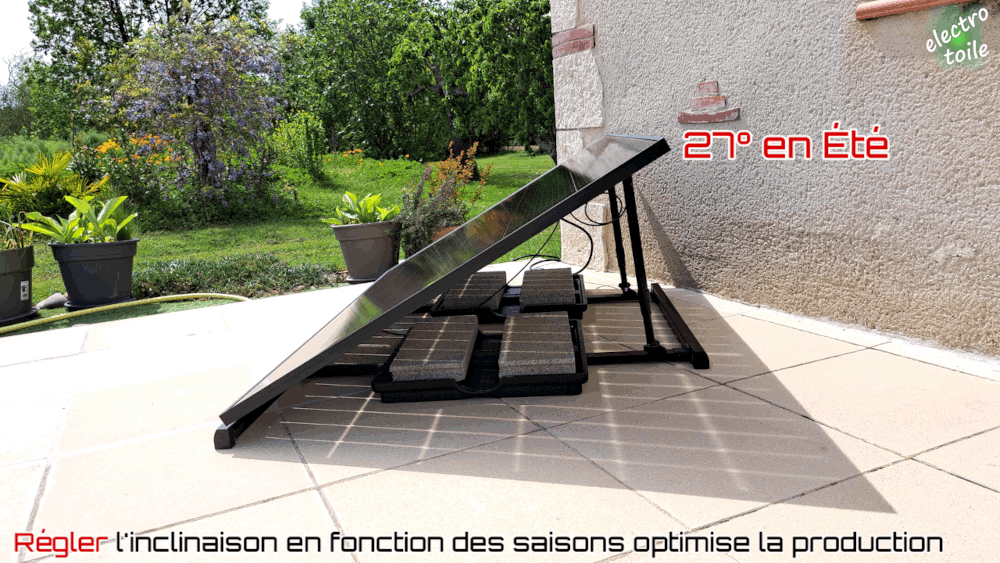

L'inclinaison de la station solaire en fonction des saisons est également importante, pour cela Sunology a facilité le réglage, avec la possibilité de modifier simplement cette inclinaison avec les bras équipés de poussoir.

Trois valeurs sont prédéfinis 42° pour l'hiver, 35° pour la mi-saison du printemps et automne et enfin 27° pour l'été.

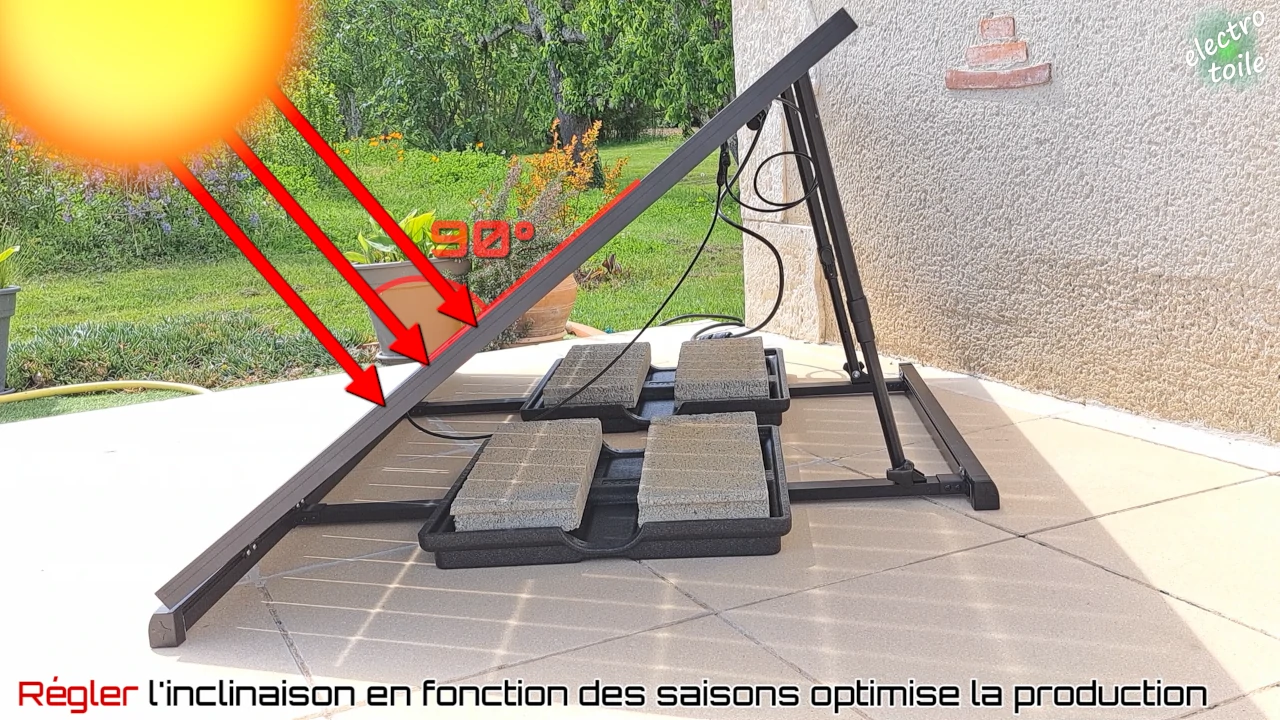

Le fait de régler à chaque saison la position du panneau assure que ce dernier se trouve en perpendiculaire par rapport au soleil afin d'avoir une meilleure production électrique.

Mise en service de la station Sunology Plug & Play :

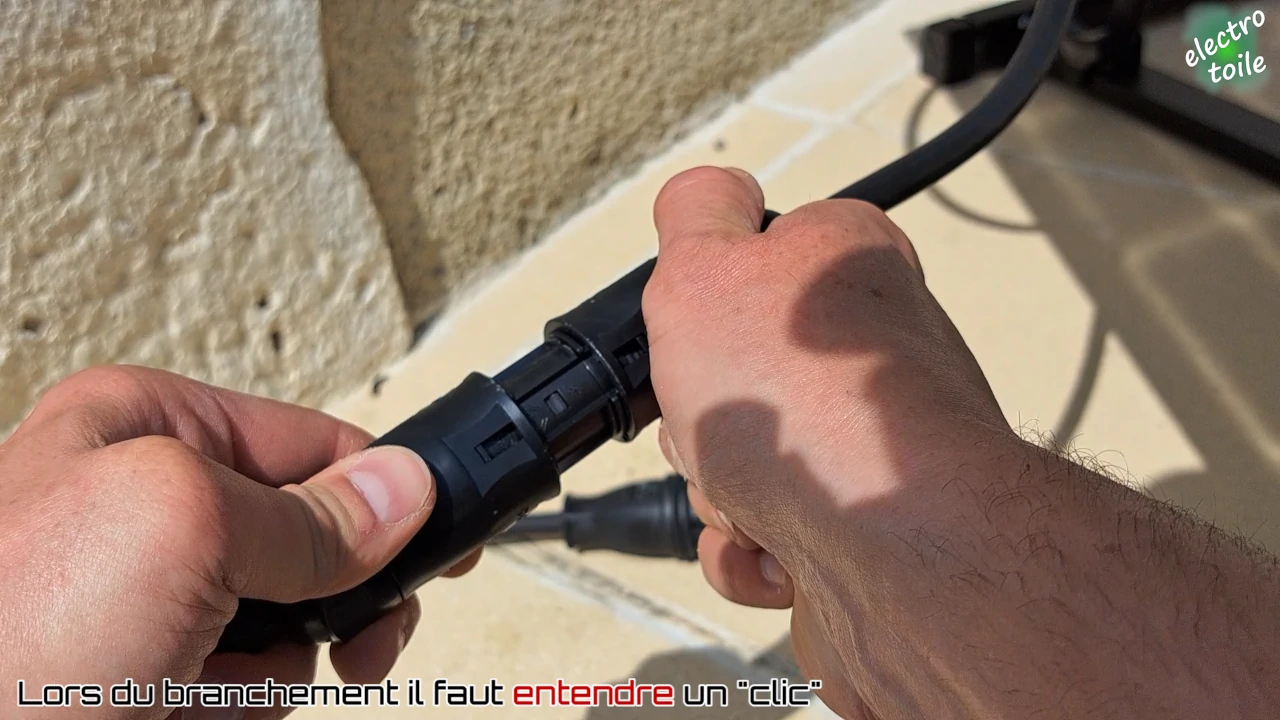

La station Sunology est prêt à être mise en service. Pour cela rien de plus simple, il suffit de prendre le câble secteur de 3 mètres et de brancher entre eux les deux connecteurs Betteri (mâle/femelle), jusqu'à entendre un clic.

Ainsi le micro-onduleur est connecté au câble secteur et sa fiche 2 Pôles + Terre. Aux bornes de la fiche secteur, il n'y a aucun potentiel dangereux car le micro-onduleur n'est pas synchronisé au secteur 230V, de ce fait, non relié au réseau électrique, la station solaire ne produit pas de courant (pas d'électricité en sortie du micro-onduleur, en entrée par contre oui, le panneau photovoltaïque produit dès qu'il y a du soleil).

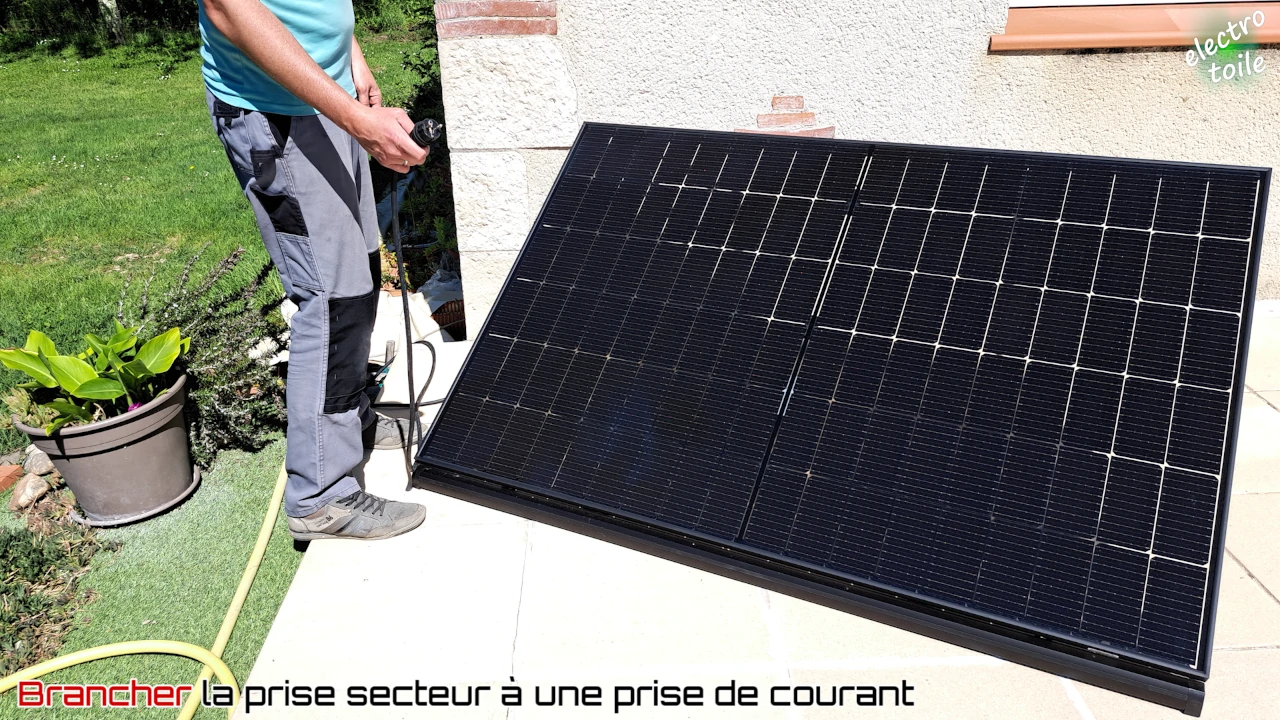

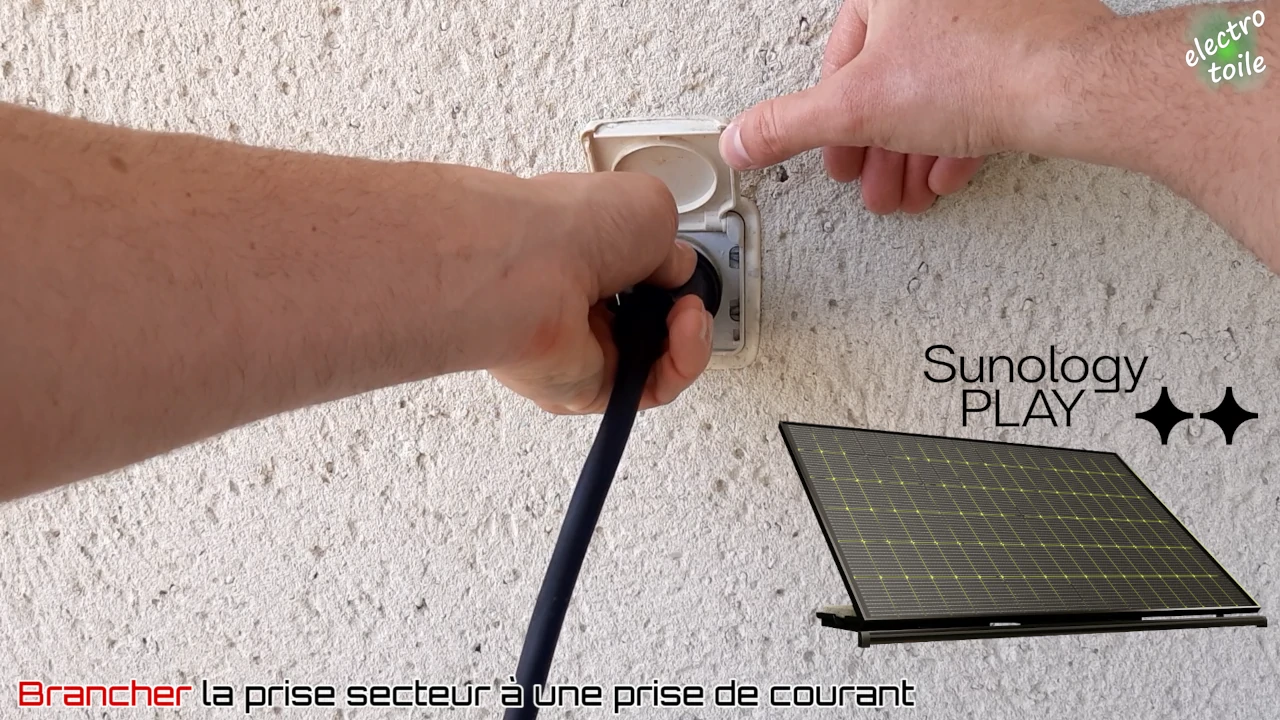

Enfin, il suffit de prendre la fiche secteur, en sortie du micro onduleur, et de la brancher sur une prise de courant étanche pour une connexion extérieure.

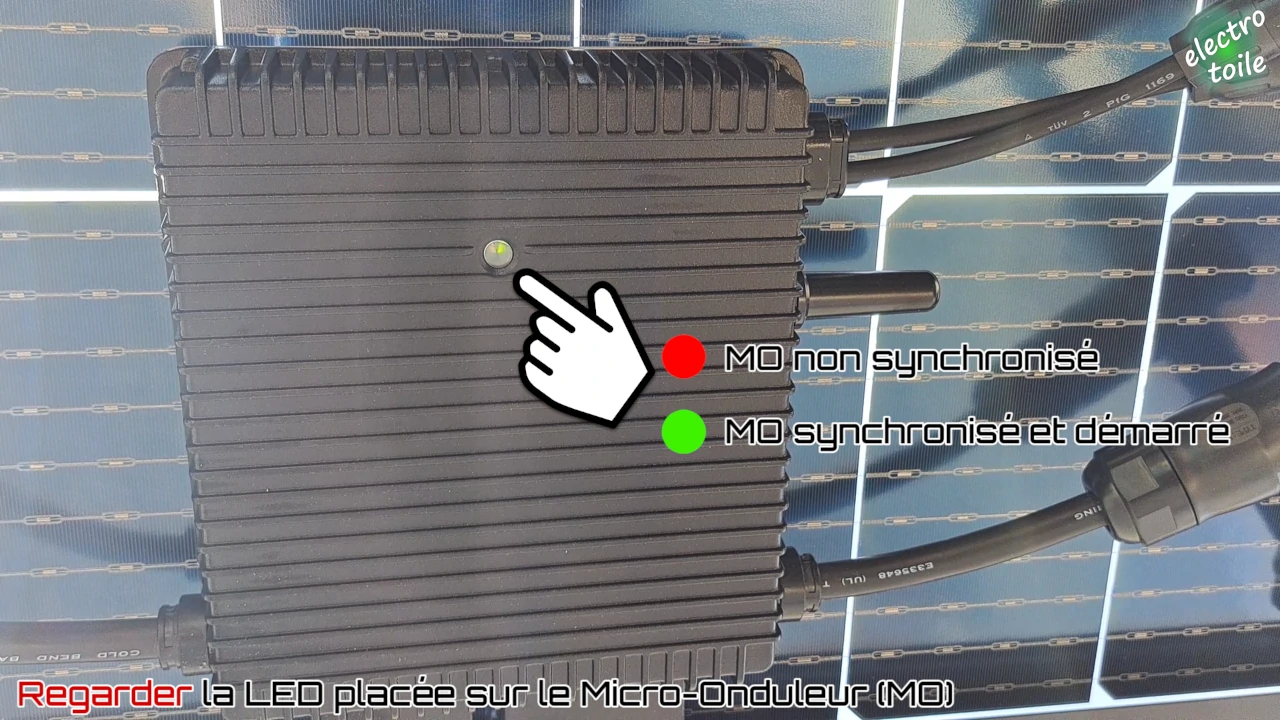

Pour savoir si la station solaire produit de l'électricité, il faut regarder la LED placée sur le micro onduleur, au début cette dernière clignote rouge mais une minute après le raccordement au secteur, le micro onduleur se synchronise et la LED clignotera verte. La puissance produite par la station solaire va ainsi augmenter petit à petit en fonction de l'ensoleillement présent.

Suivi de la production de la station photovoltaïque :

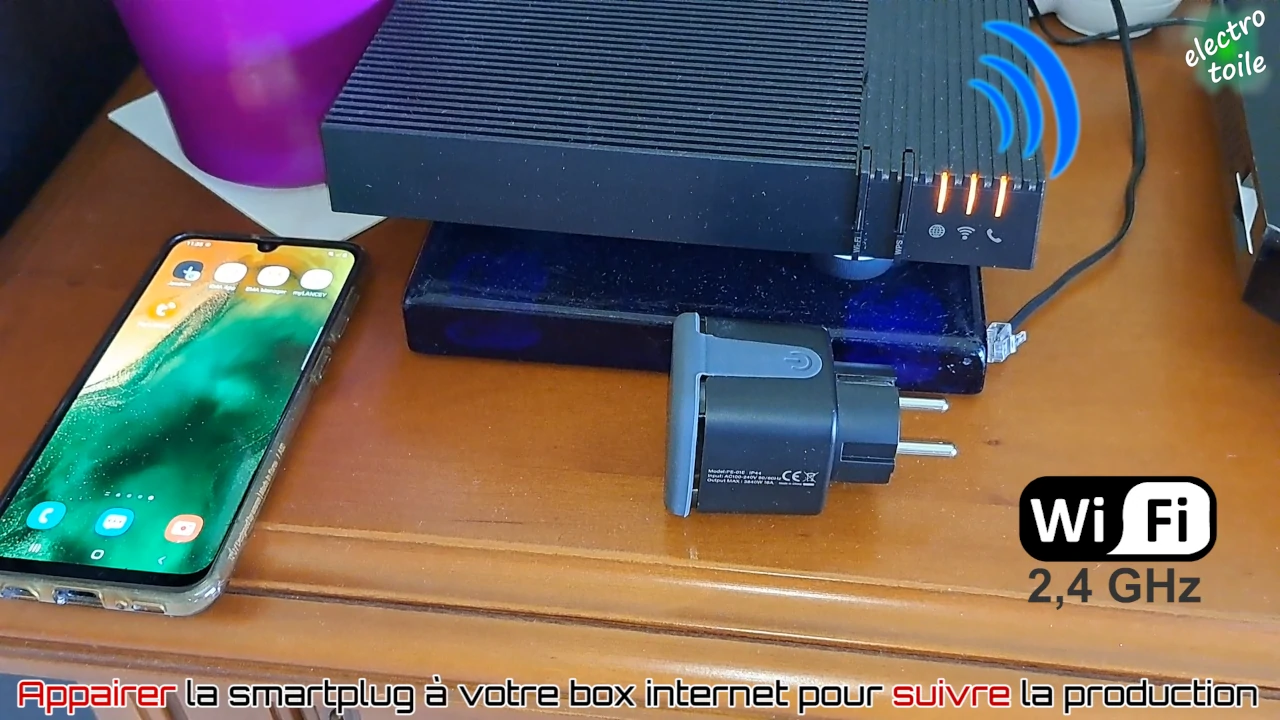

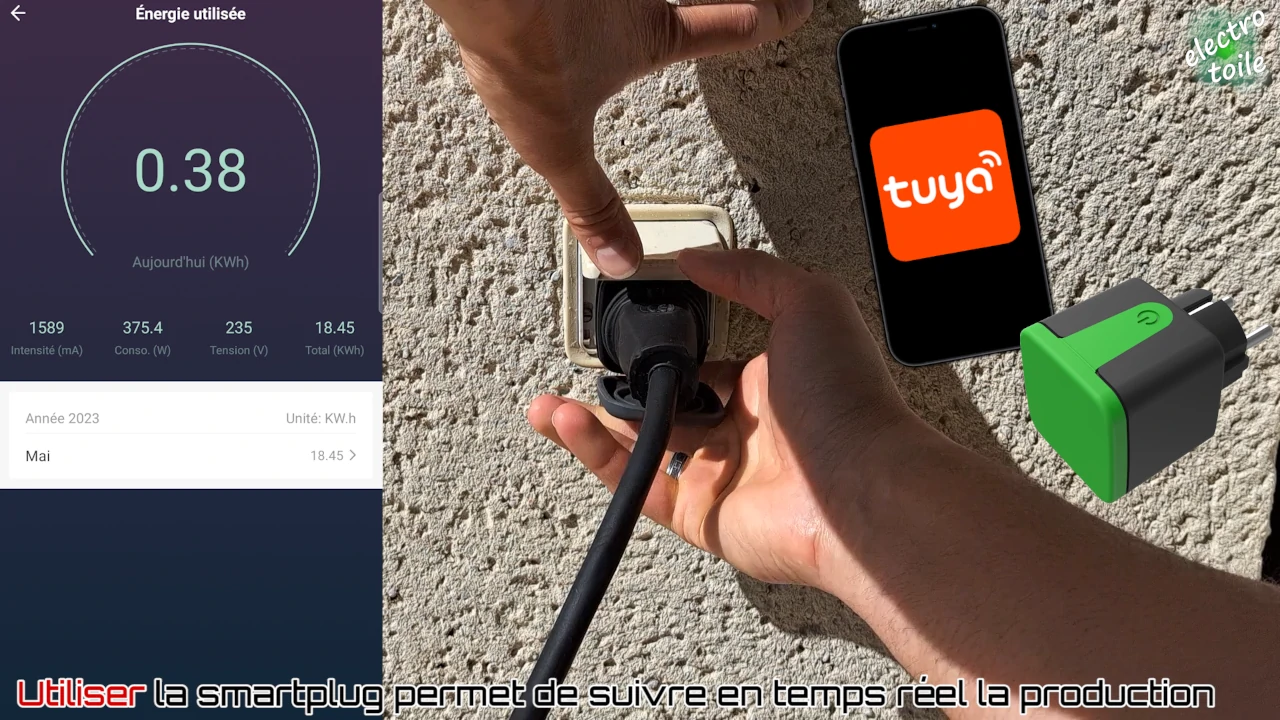

Pour suivre en temps réel la puissance produite ou dans le temps l'énergie électrique, il faut utiliser la prise connectée qui fait également compteur d'énergie. Cette smartplug communique les données mesurées en Wifi via votre box Internet vers votre smartphone.

Mais une autre solution existe et nécessite l'installation de la passerelle DTU-W100. Cette passerelle offre l'avantage de suivre la production solaire transitant par les micro-onduleurs Hoymiles et vous donne accès à de nombreuses données (tensions entrées / sorties, puissance énergie, température, fréquence) et ce jusqu'à 99 panneaux photovoltaïques.

Interpréter les valeurs mesurées par la smartplug :

Si vous n'êtes pas familiariser avec les grandeurs électriques, il peut sembler complèxe d'interpréter les données qui s'affichent sur l'application Tuya. Il faut savoir que la prise connectée est utilisée en général pour commander la mise en marche d'appareil électrique (récepteur) qui consomme du courant. Mais dans cette configuration, la prise connectée est détournée afin de mesurer une production d'électricité solaire, c'est pour cela que dans l'application est affichée "Conso" au lieu de production.

Ne vous inquiétez pas, la station solaire produit de l'électricité, mais la prise connectée peut mesurer le courant dans les deux sens (production ou consommation).

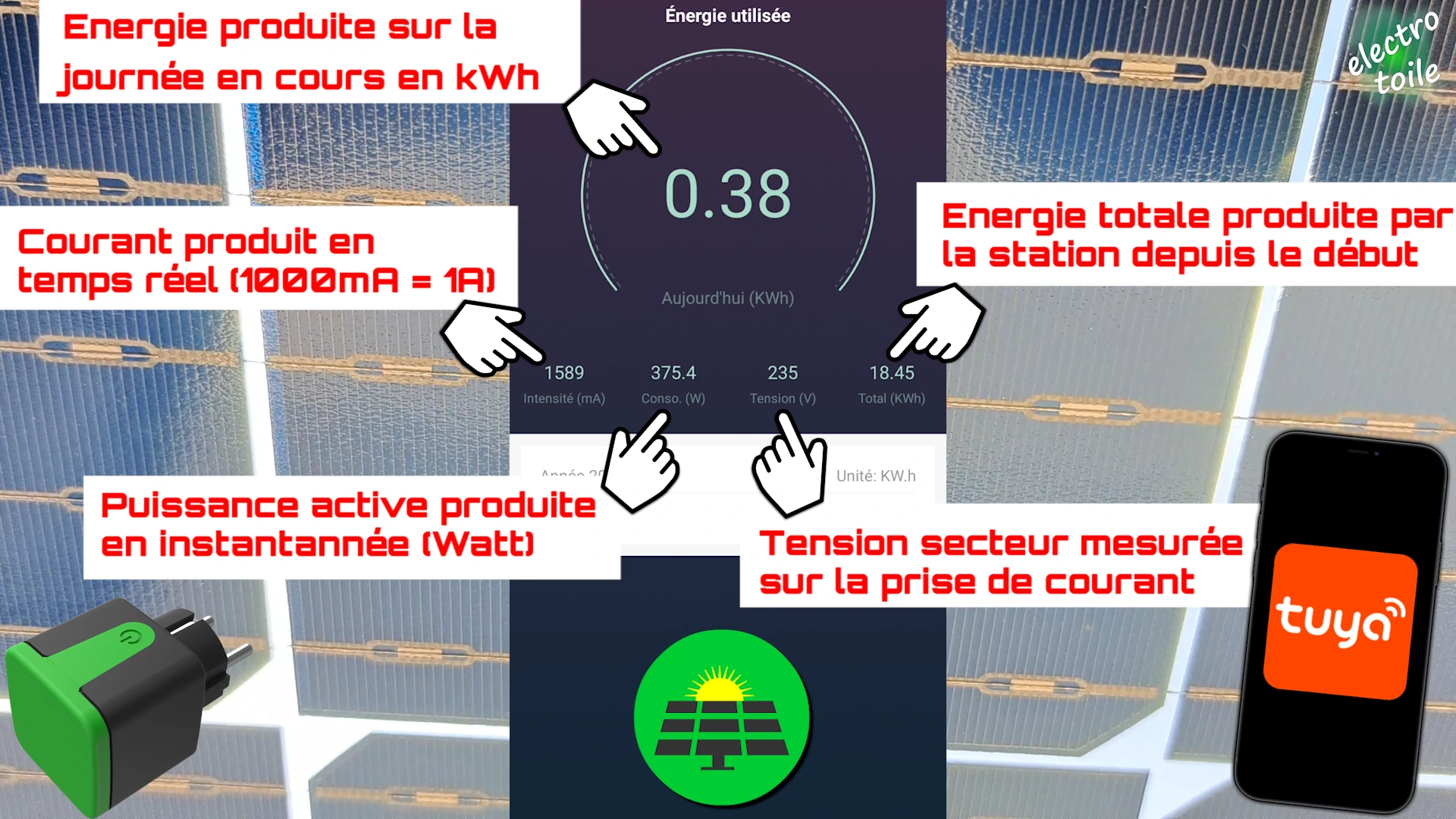

L'interface de Tuya permet de visualiser différentes grandeurs électriques telles que :

• L'énergie produite sur la journée en cours (unité le kWh kilo Watt Heure)
• Le courant produit en sortie du micro-onduleur en temps réel (unité mA milli Ampère)
• La puissance produite en temps réel notée Conso (unité Watt)
• La tension mesurée sur la prise de courant (unité V Volt)
• L'énergie produite au total depuis la mise en service de la prise connectée (unité kWhV 1 kWh représent 1000W pendant 1 heure)

Optimiser la consommation de l'électricité solaire et limiter l'énergie perdue :

L'inconvénient de l'électricité produite par la station solaire est que si elle n'est pas stockée, cette dernière doit être consommée immédiatement dans la maison sinon elle sera renvoyée sur le réseau de distribution et donc perdue.

Revoir sa façon de consommer l'électricité

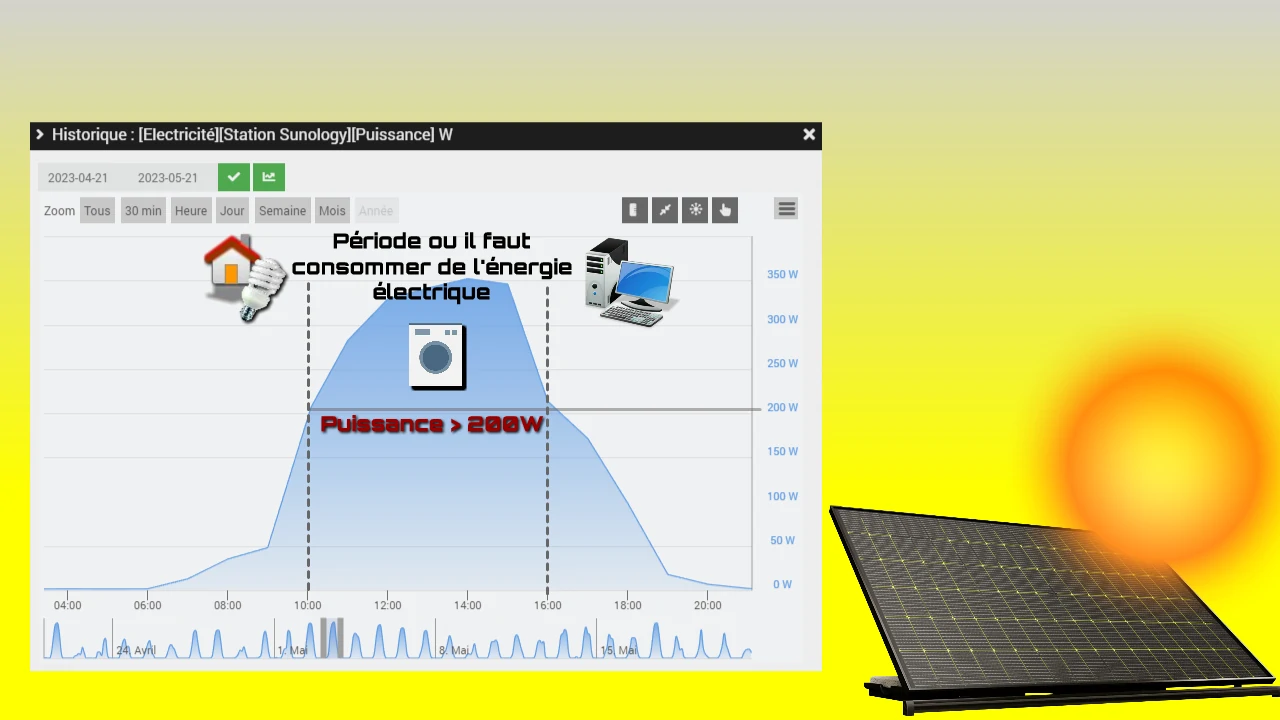

L'objectif est donc de consommée au maximum l'électricité produite par la station solaire afin d'éviter ces pertes. Il faut donc s'adapter aux périodes de production solaire. La période de production solaire optimale est située entre 10h et 16h, dans cette plage de temps, la production dépasse 50% de la puissance crête de la station (puissance > 200W). Ainsi, c'est à ces moments que la compensation d'électricité est optimale et en fonction du nombre de panneaux solaires, c'est durant ce labs de temps, qu'il faut utiliser vos appareils électriques (les uns après les autres afin de ne pas trop dépasser la puissance produite).

De ce fait, il sera parfois plus intéressant de faire une machine à laver pendant cette période de production solaire (souvent en HP) plutôt que pendant les heures creuses la nuit. Même si le coût de l'électricité est plus élevé en pleine journée, cette contrainte sera compensée par la production d'énergie solaire qui réduire l'énergie consommée auprès du fournisseur d'électricité.

Stocker l'électricité et la réutiliser plus tard

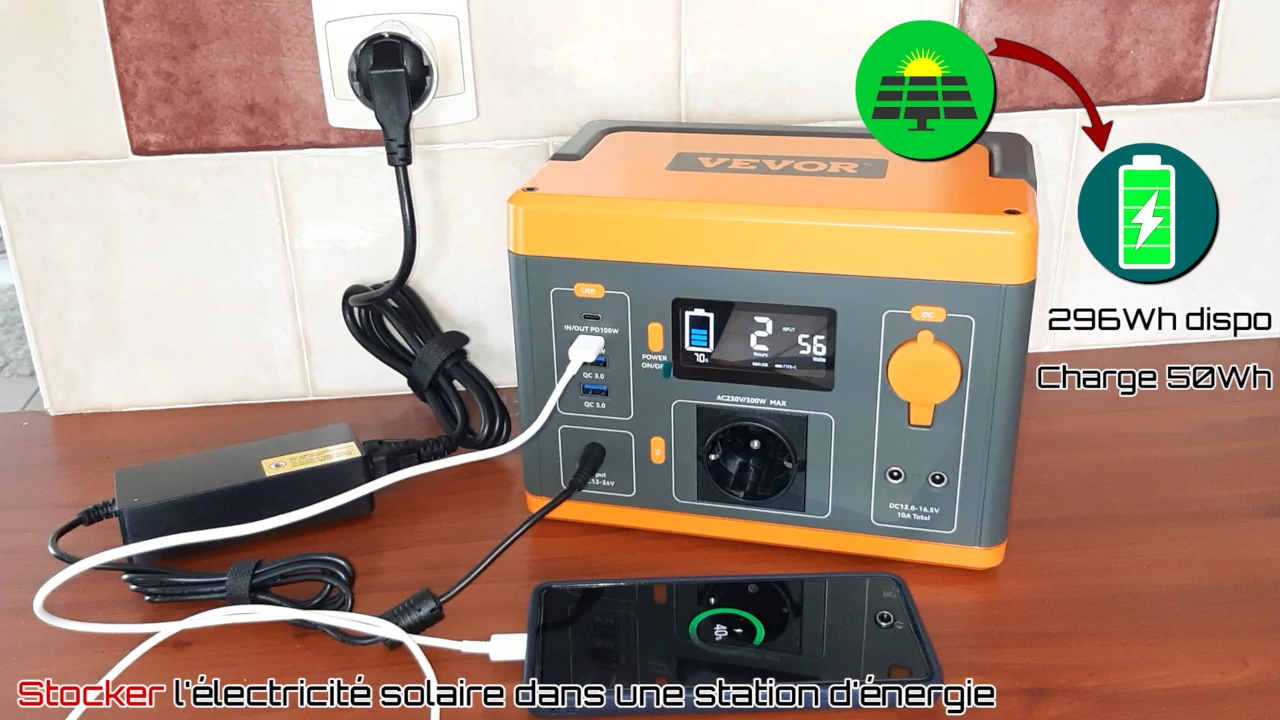

L'autre solution nécessite d'investir dans une station d'énergie ou une batterie afin de stocker le surplus solaire. Ainsi, l'électricité non utilisée est produite en excès sera stockée dans une station d'énergie afin de l'utiliser plus tard.

Il existe de nombreuses solutions pour cela, j'ai eu l'occasion de tester la batterie hybride Capella de Lancey Energy Storage (800Wh) qui offre cette possibilité mais également la station d'énergie Vevor avec une capacité de stockage de 296Wh.

Il reste que même si cette solution est intéressante, elle nécessite d'investir dans ces batteries de stockage. La solution la moins couteuse est donc de consommer la production solaire en temps réel ou de se faire à l'idée qu'il y aura toujours un peu d'énergie qui sera renvoyée et offerte au réseau de distribution.
