Le Cahier des Charges Technique Particulier (CCTP)

Pédagogie - Référentiel     BAC PRO MELEC
Compétences :
C1 - Analyser les conditions de l’opération et son contexte.
C13 - Communiquer avec le client/usager sur l’opération.

Tâches :
T1-1 - Prendre connaissance du dossier relatif aux opérations à réaliser, le constituer pour une opération simple.

Connaissances associées :
Chaîne d’énergie : distribution - installations électriques (domestique)
Ressources et outils professionnels :
• Ressources documentaires d'une opération
• Caractéristiques des bâtiments
.
1. Introduction
2. Le Cahier des Charges (CCTP)
3. Le Schéma Architectural
4. Description lot électricité
5. Exercices


cahier des charges 1. Introduction :

Lorsqu'un particulier souhaite faire construire sa maison ou s'il prévoit des modifications de son habitation déjà existante, il rencontre un professionnel de la construction (architecte, artisans) avec lequel il va élaborer un Cahier des Charges.


cahier des charges 2. Le Cahier des Charges (CCTP) :

Le Cahier des Charges également appelé Cahier des Clauses Techniques Particulières (CCTP).
C'est un contrat entre les professionnels du bâtiment (maçonnerie, électricité, plomberie, etc.) et le particulier souhaitant faire construire son logement.
Il énonce les besoins du client (clauses techniques de la construction) à l'aide de plans, schémas et descriptifs techniques.



Le cahier des charges

A partir de ce document il sera possible d'établir des devis qui permettront de chiffrer le coût de la réalisation de la maison.
Le cahier des charges devra être respecter par les artisans chargés de réaliser les travaux.

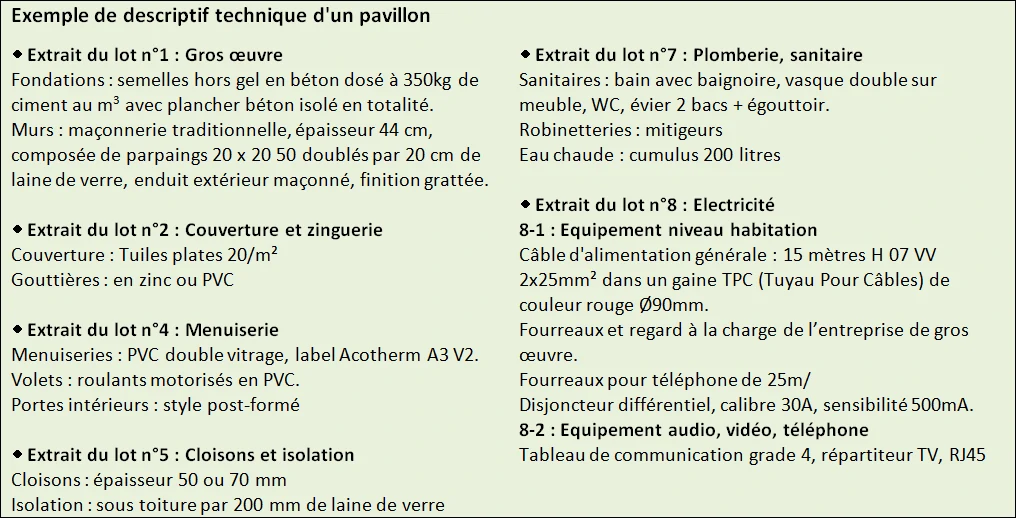

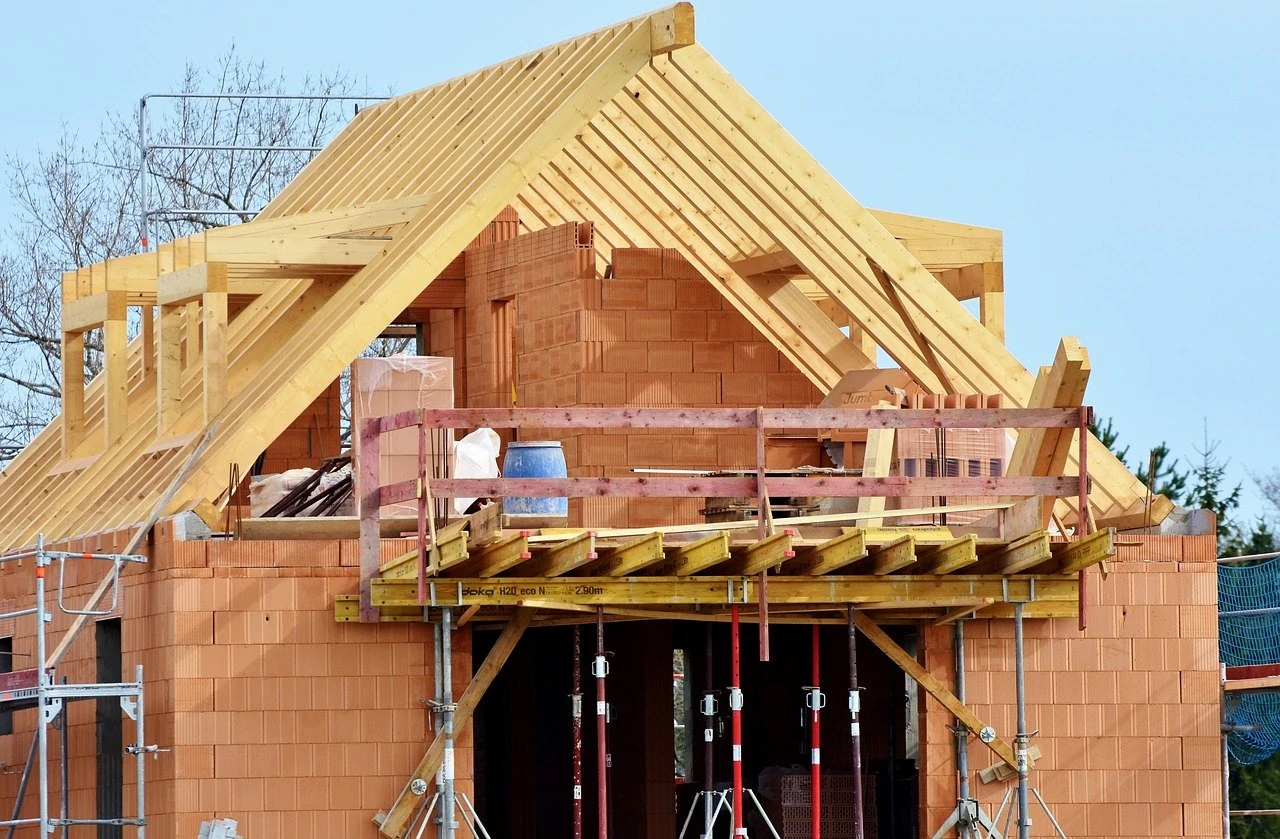

Dans l'exemple d'une construction neuve, plusieurs corps de métier sont amenés à y travailler (maçonnerie, électricité, plomberie, charpentier, etc.).
De ce fait le chantier est décomposé en différents lots attribués à chaque professionnel intervenant.

Les lots électricité, chauffage, incendie sont constitués entre autre des éléments suivants :
    • La situation et localisation du chantier.
    • Les besoins du client.
    • Les normes, décret et arrêtés devant être respecté par les entreprises intervenants.
    • Le plan ou schéma architectural.
    • La liste du matériel.


cahier des charges 3. Le Schéma Architectural :

Le schéma architectural est un plan qui reprend l'architecture de la maison en vue de dessus sur lequel on précise les différents appareils électriques devant être installés.



Schéma architectural d'une chambre

Sur le ci-contre on se rend compte qu'il y a une porte à en haut à droite et une fenêtre en bas.
Si on clique sur le bouton les appareil électriques apparaissent.


Les symboles Architecturaux :

Appareils de commande
Symbole Appareil Symbole Appareil
symbole interrupteur simple allumage Interrupteur Simple Allumage (SA) symbole bouton poussoir Bouton Poussoir (BP)
symbole interrupteur double allumage Interrupteur Double Allumage (DA) symbole bouton poussoir lumineux Bouton Poussoir lumineux
symbole interrupteur va-et-vient Interrupteur Va-et-Vient (VV) symbole commande volet roulant Commande pour volet roulant
symbole télérupteur Télérupteur symbole Minuterie Minuterie


Récepteurs
Symbole Appareil Symbole Appareil
symbole Point lumineux Point lumineux (lampe) symbole convecteur Convecteur électrique (chauffage)
symbole Point lumineux applique Point lumineux en applique symbole chauffe-eau Chauffe-eau électrique
symbole Point lumineux fluorescent Point lumineux fluorescent symbole volet roulant Volet roulant électrique


Prises
Symbole Appareil Symbole Appareil
symbole prise de courant Prise de courant 2P+T à éclips symbole prise RJ45 Prise RJ45 (télécommunication)
symbole prise de courant multiple Bloc de 4 prises de courant 2P+T symbole prise Fibre optique Prise fibre optique (télécommunication)
symbole prise de courant spécialisée Prise de courant spécialisée (lave-linge, plaque de cuisson, etc.) symbole prise antenne télévision Prise antenne de télévision



cahier des charges 4. Description lot électricité :

La description lot électricité précise aux différents artisans intervenant sur la partie électrique les besoins du client dans les différentes pièces de la maison.
Il indique au professionnel (électricien, plombier, cuisiniste, etc.) l'emplacement des différents appareils électriques.

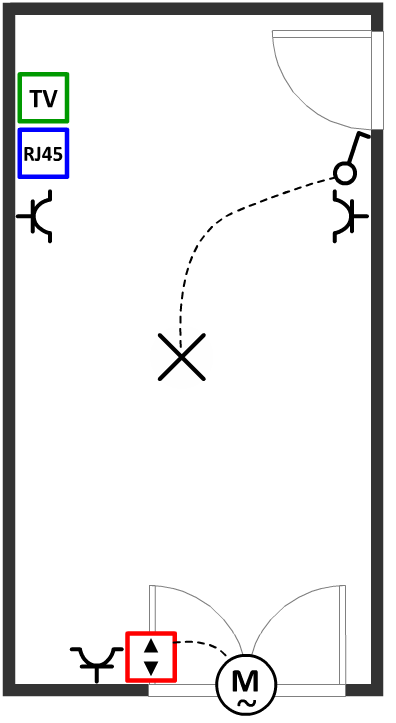

schéma architectural de la chambre 1 La description du lot électricité de la chambre ci-contre est :
    • 1 point lumineux central commandé par Simple allumage (SA).
    • 3 prises de courant 2P+T réparties dans la pièce.
    • 1 volet roulant avec commande filaire.
    • 1 prise télévision
    • 1 prise de communication RJ45


cahier des charges 5. Exercices :

Application n°1

Réaliser la description de la chambre n°3 ci-dessous :

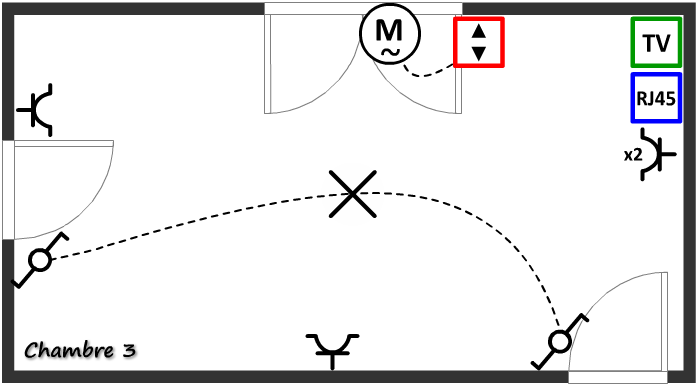

Schéma architectural chambre 3 - exercice Chambre 3 :
    •
    •
    •
    •
    •


Application n°2

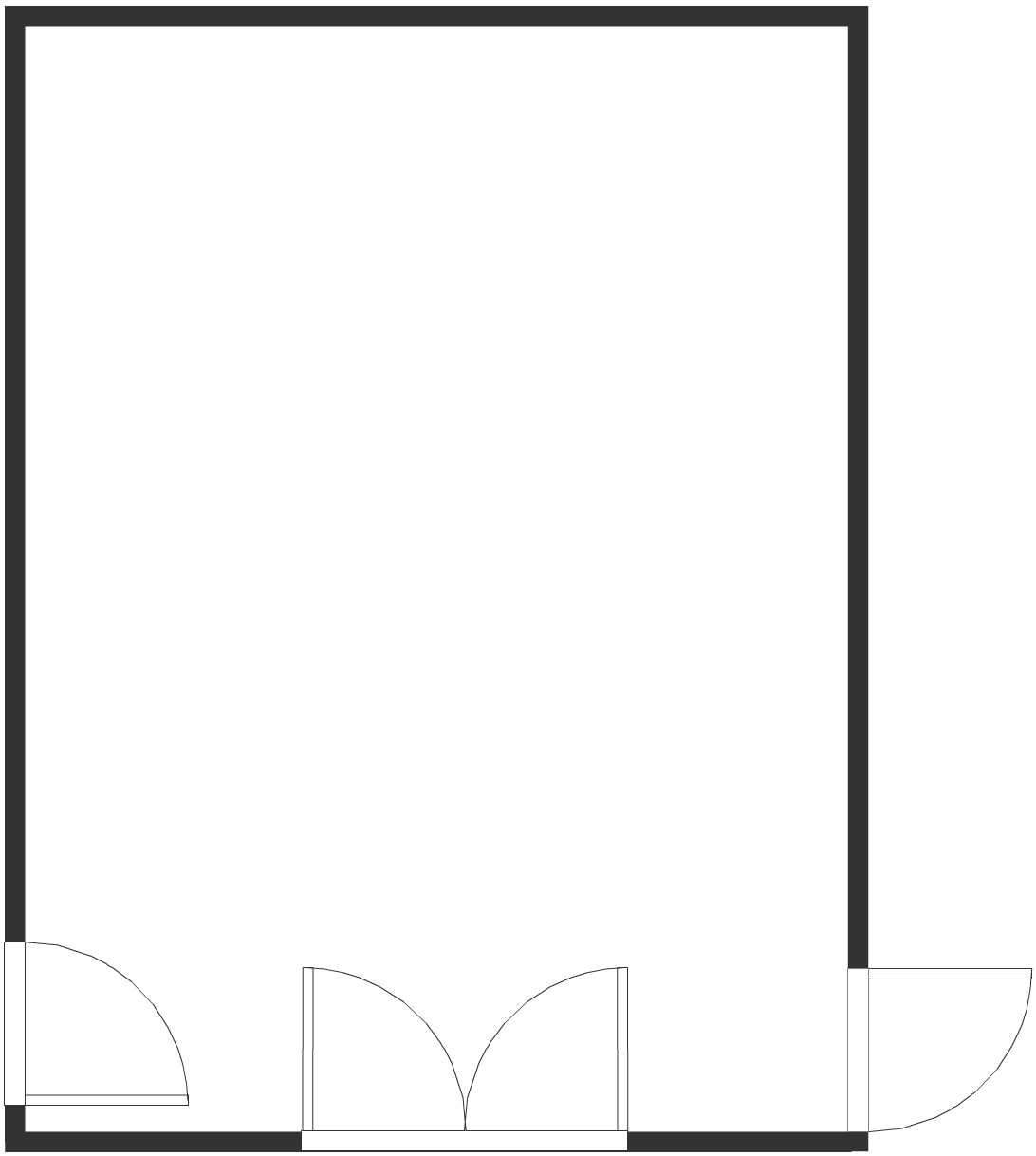

Réaliser le plan architectural de la salle de classe 012.
plan architectural de la salle 012

Application n°3

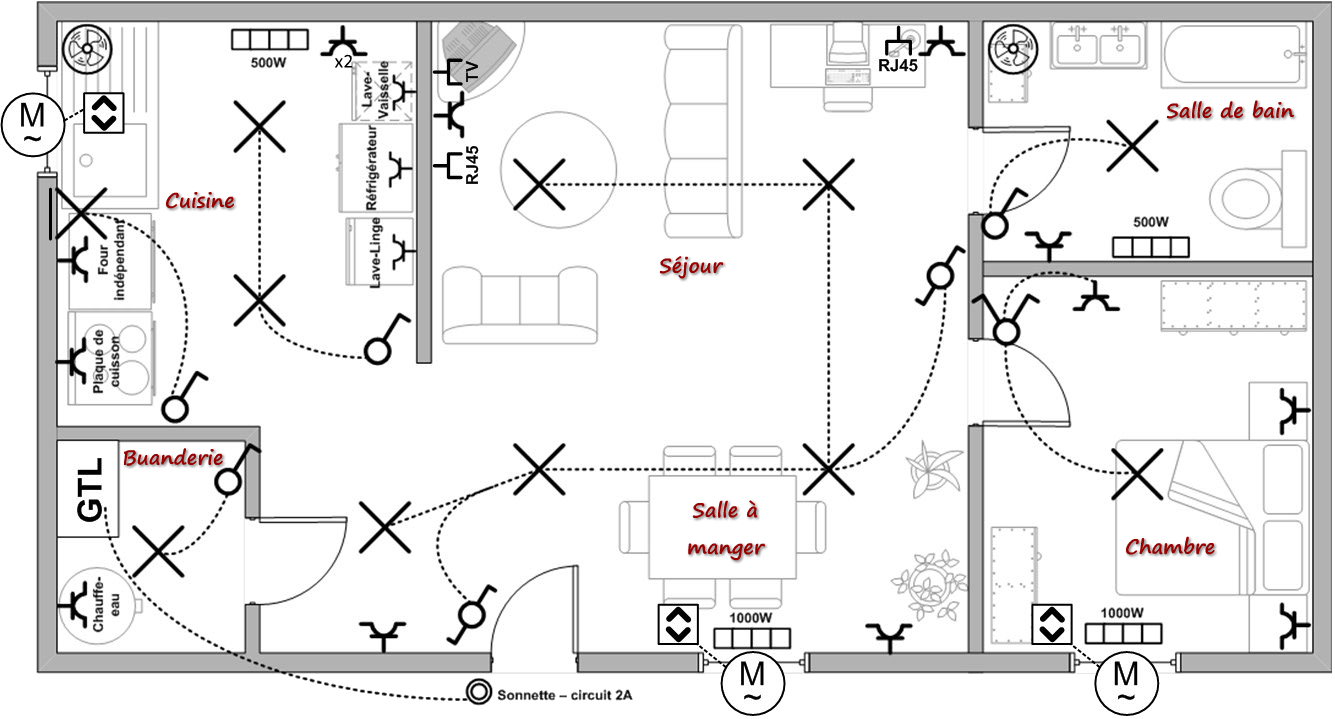

Réaliser la description de l'appartement ci-dessous (Cliquer sur l'image pour l'agrandir).

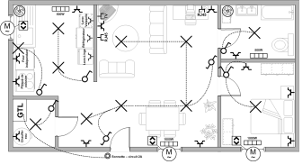

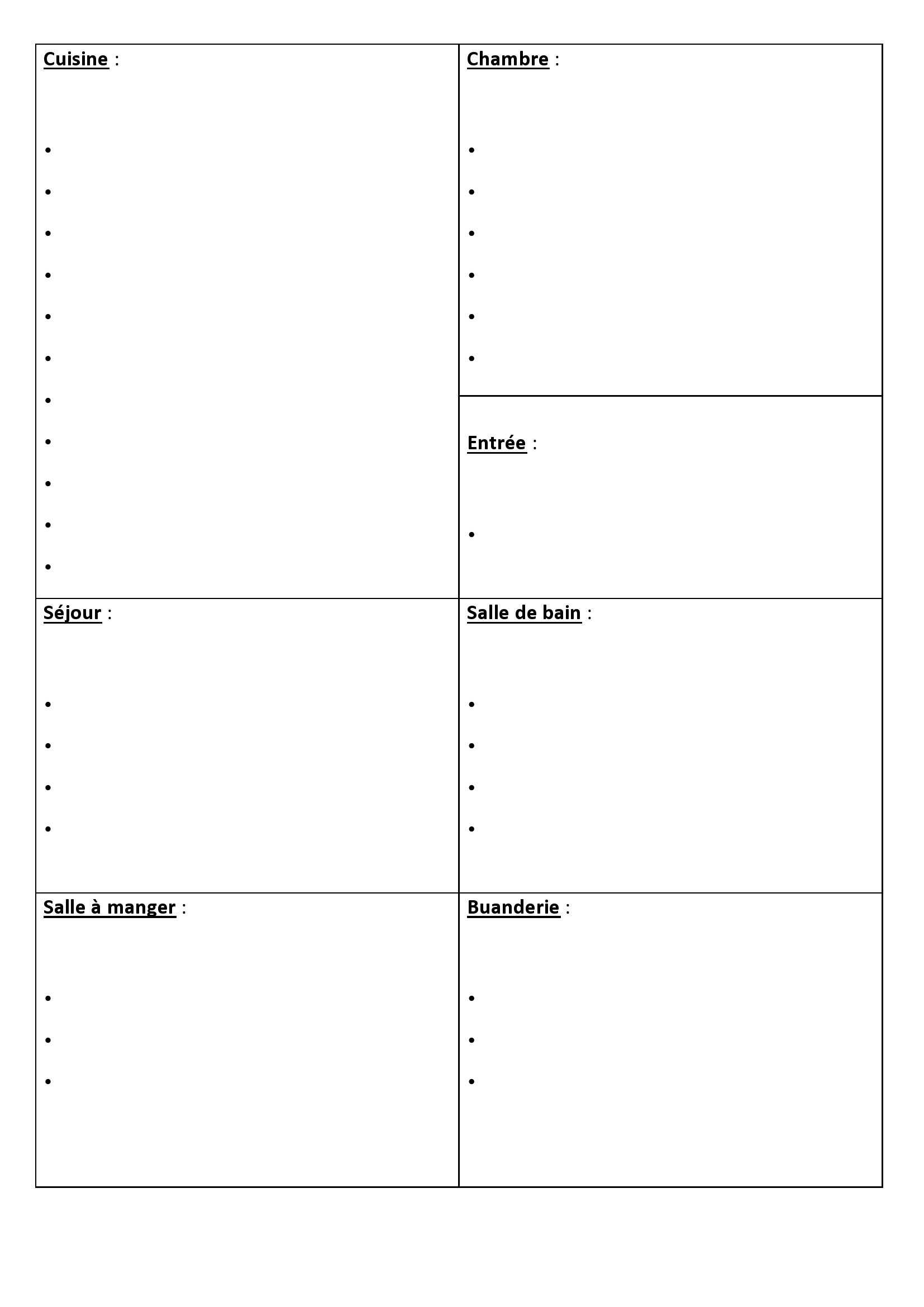

exemple de plan architectural taleau à compléter
