Poser un éclairage avec détecteur de mouvement sans fil et sans outil 💡



poser un éclairage LED simplement sans fil et sans outil

Vous souhaitez équiper votre dressing d'un éclairage complémentaire ou bien sécuriser l'éclairage d'un escalier la nuit mais vous n'avez pas les compétences pour vous lancer dans des travaux d'électricité. Une méthode rapide et simple à mettre en place est l'éclairage sans fil avec détecteur de mouvement. Découvrez dans cet article la solution d'éclairage rechargeable à LEDs et aimanté qui facilitera l'installation d'un éclairage que ce soit dans la maison, le garage ou encore un véhicule utilitaire.



  • Eclairage LED Moston sans fil avec détecteur de mouvement
  • Comment poser un éclairage sans fil avec détecteur de mouvement ?
  • Caractéristiques techniques de l'éclairage sans fil Moston
  • Démonter le module d'éclairage LED


Eclairage LED Moston sans fil avec détecteur de mouvement :

L'installation d'un circuit d'éclairage nécessite des compétences en électricité, de l'outillage, du matériel ainsi que du temps pour la réalisation des travaux. Mais lorsque les conditions ne permettent pas l'électrisation d'une pièce ou que l'on ne dispose pas des compétences requises pour réaliser l'installation électrique de l'éclairage, il peut s'avérer intéressant de se tourner vers un équipement d'éclairage nomade. D'autant que certaines solutions sont équipées d'un détecteur de mouvement.

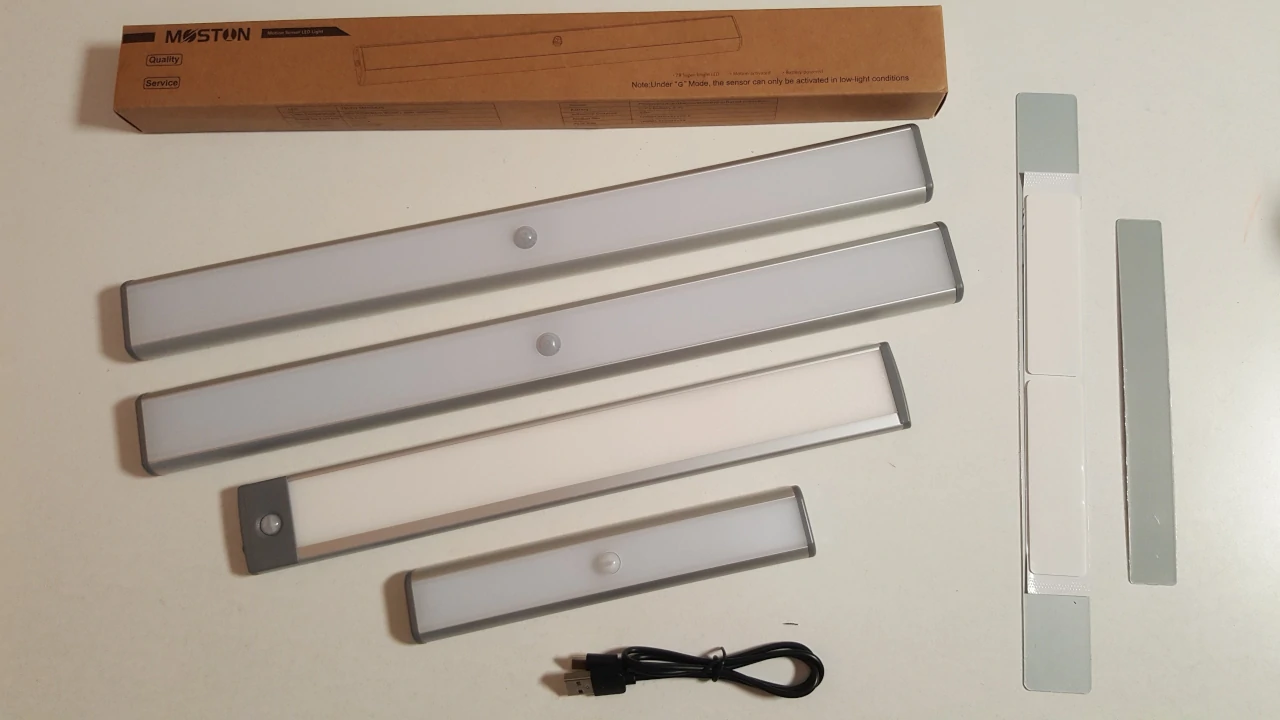

les différents formats de lampes LEDs Moston
Différents formats de lampes LED sans fil et rechargeables en USB

La solution proposée par la marque Moston offre différents formats de bandeau LED magnétique fonctionnant sur batterie et rechargeable en USB. On y retrouve également un capteur PIR pour la détection de mouvement ainsi qu'une mesure de la luminosité ambiante au moyen d'une photorésistance.

Il est ainsi très facile d'installer un éclairage d'appoint disposant d'un détecteur de mouvement afin d'éclairer n'importe quelle pièce, local ou véhicule sans travaux ni outils.

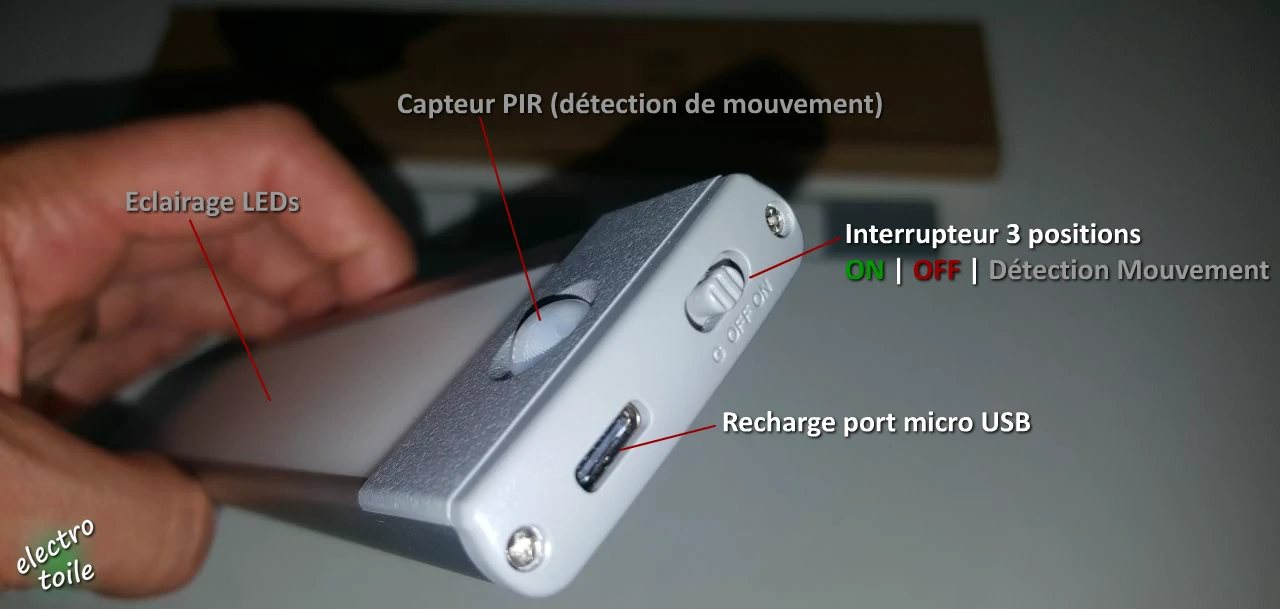

composition de l'éclairage LED sans fil rechargeable
Constitution de l'éclairage sans fil rechargeable

Lorsque l'interrupteur est placé sur la position G, on dispose d'un éclairage avec détecteur de mouvement qui s'enclenche lorsque la luminosité le nécessite.



Comment poser un éclairage sans fil avec détecteur de mouvement ?

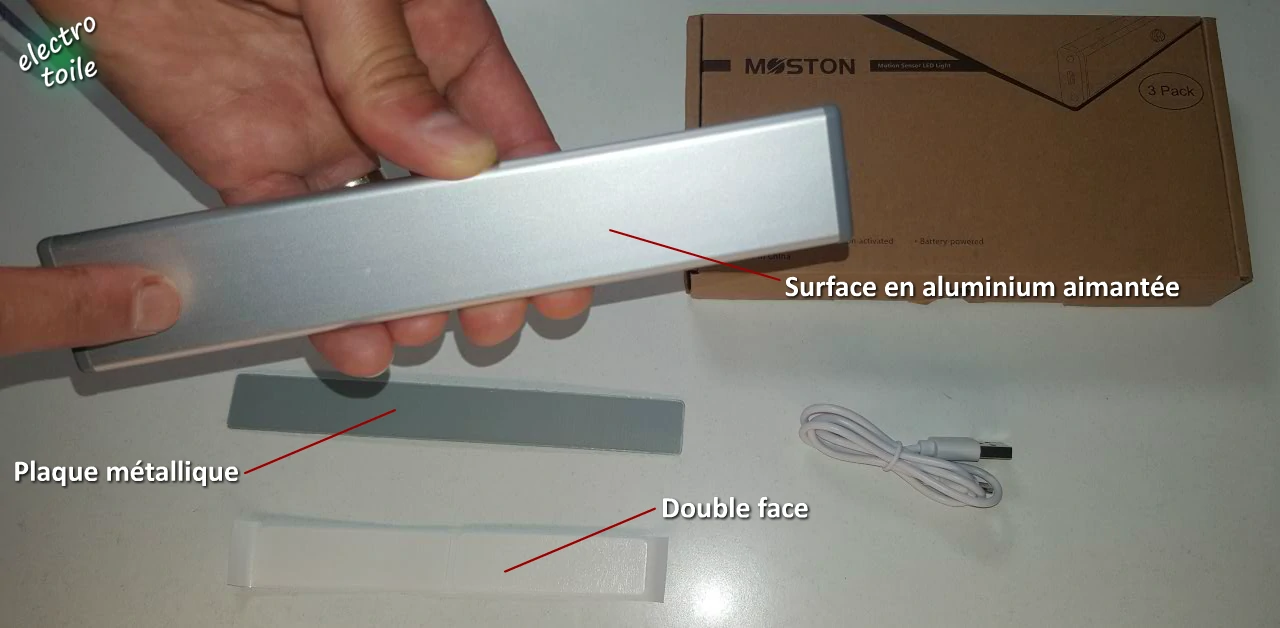

Chaque lampe LED sans fil Moston est équipée d'une coque en alliage d'aluminium aimantée à l'arrière permettant de l'installer sur n'importe quelle surface ferromagnétique (alliages à base de fer, ou le nickel).

éclairage LED équipée d'une coque en aluminium qui intégre un aimant à l'arrière
L'arrière de la lampe LED est équipée d'un aimant

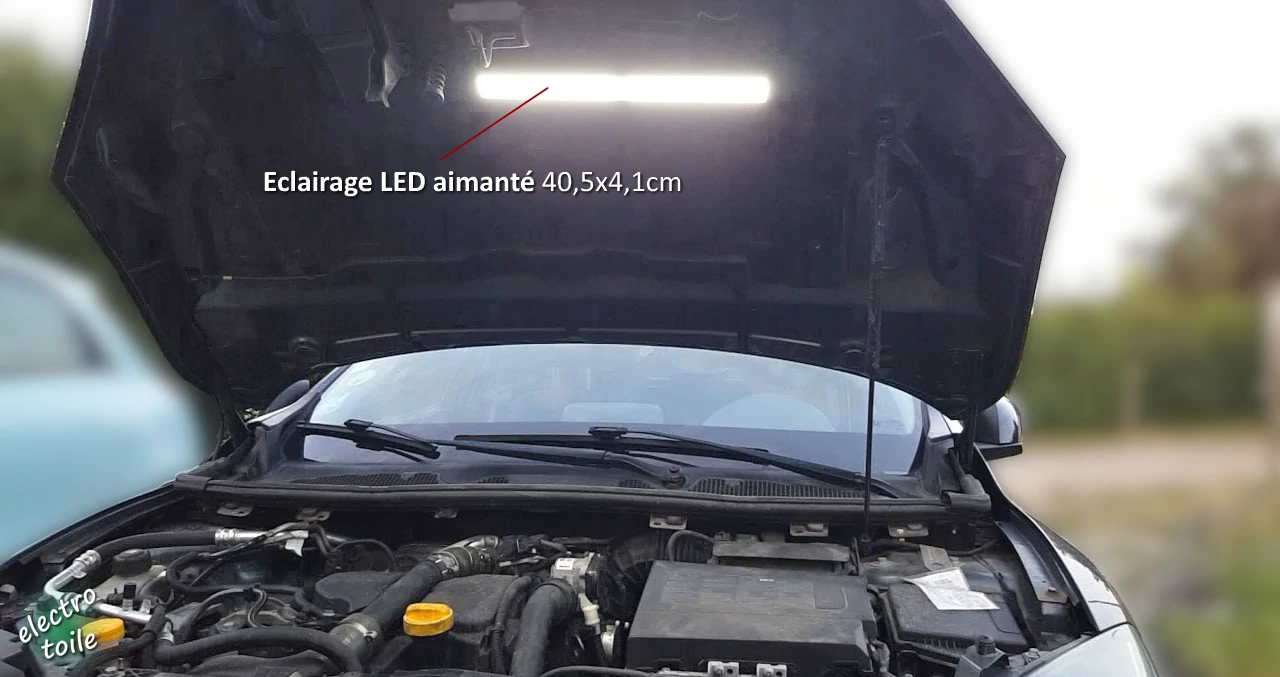

éclairer la partie moteur d'une voiture en fixant la lampe sans fil sur le capot

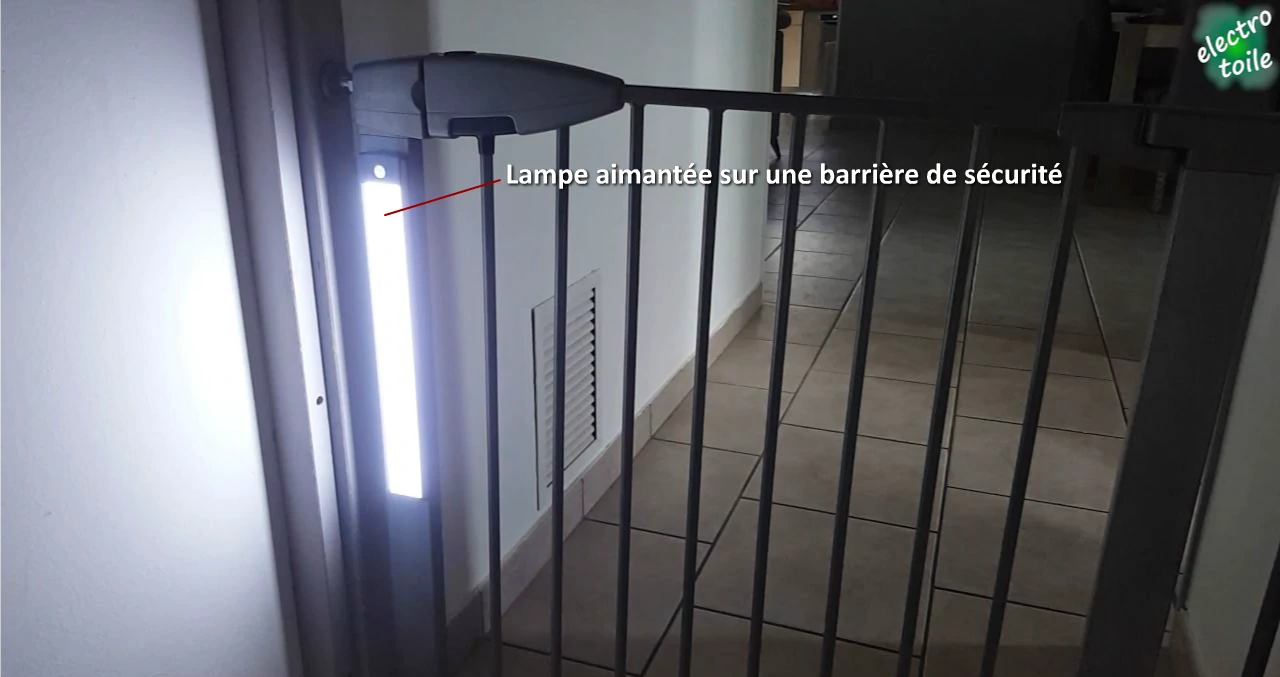

fixation de la lampe sans fil sur une barrière de sécurité avec l'aimant

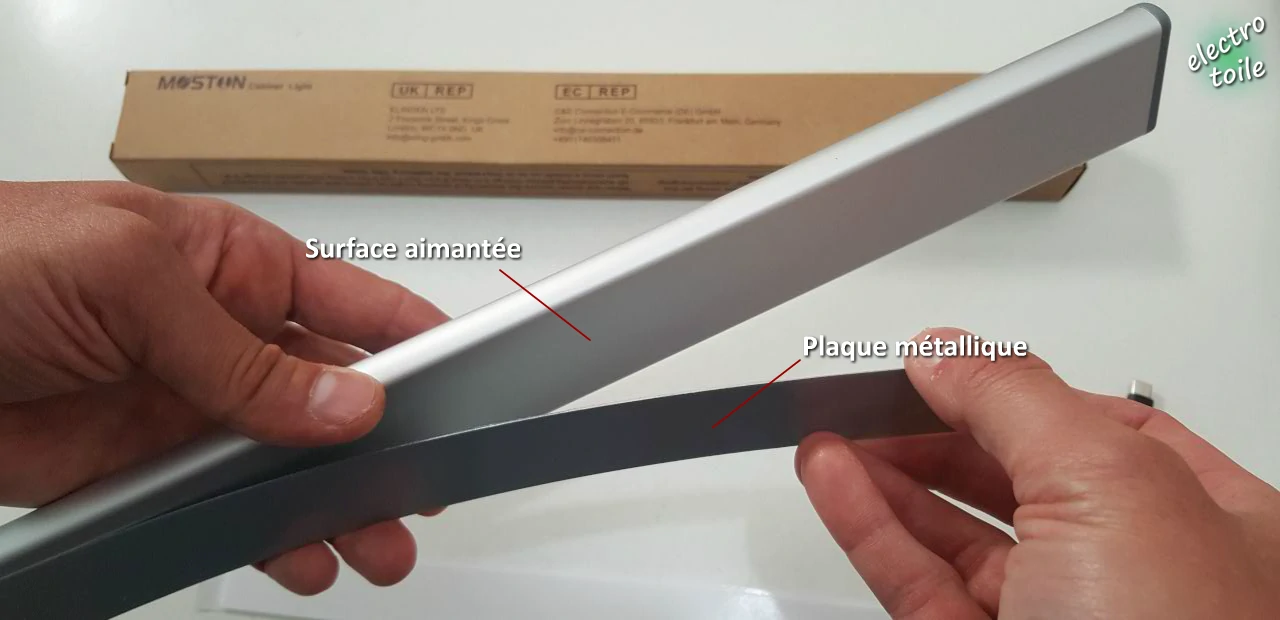

La plaque métallique supplémentaire ainsi que le double face offre la possibilité de positionner la lampe LED sur n'importe quel support non métallique.

la plaque métallique permet de positionner la lampe sans fil n'importe où

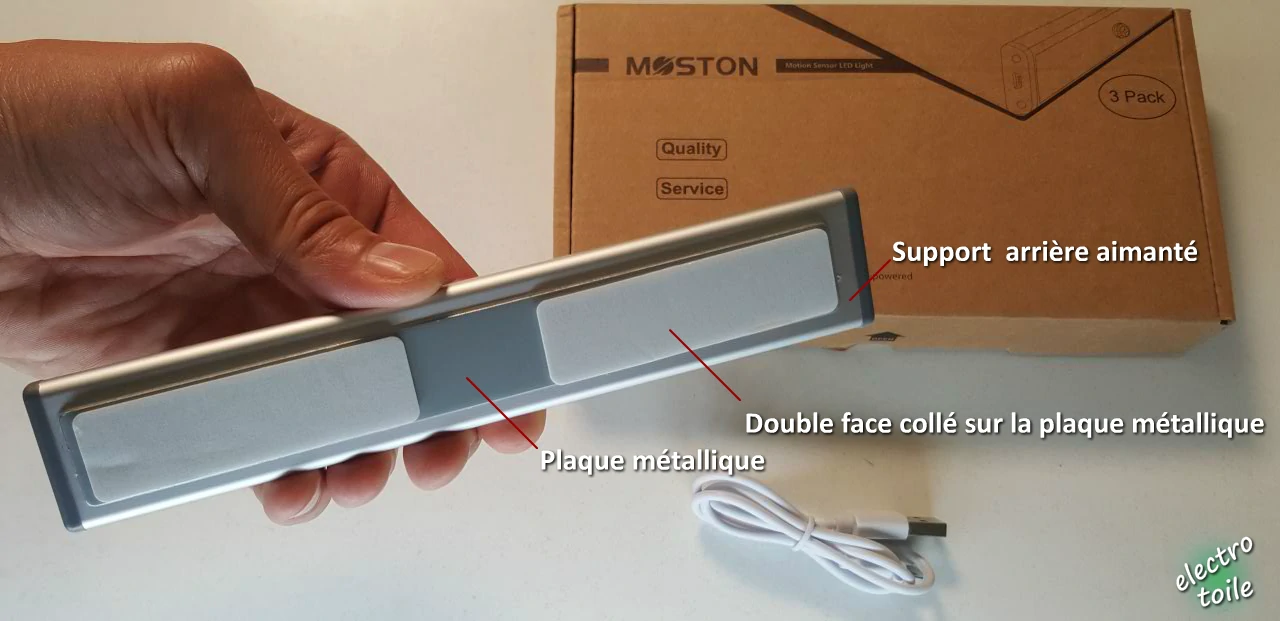

le double face collé sur la plaque métallique permet de fixer la lampe LED sur n'importe quel support
Il faut coller le double face sur la plaque métallique

Il suffit de coller le double face sur la plaque métallique et de positionner cette plaque contre une surface plane et le montage d'un éclairage LED avec détecteur de mouvement est terminé.

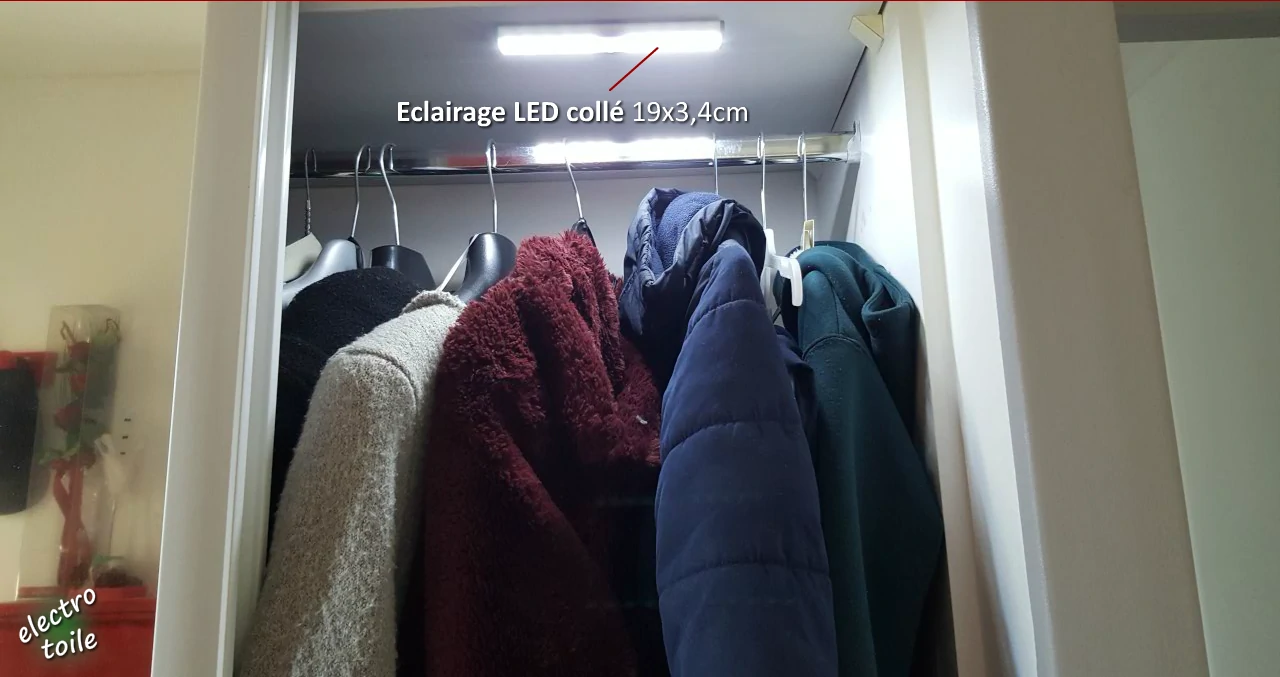

éclairage d'appoint de l'intérieur d'une penderie avec détection de mouvement

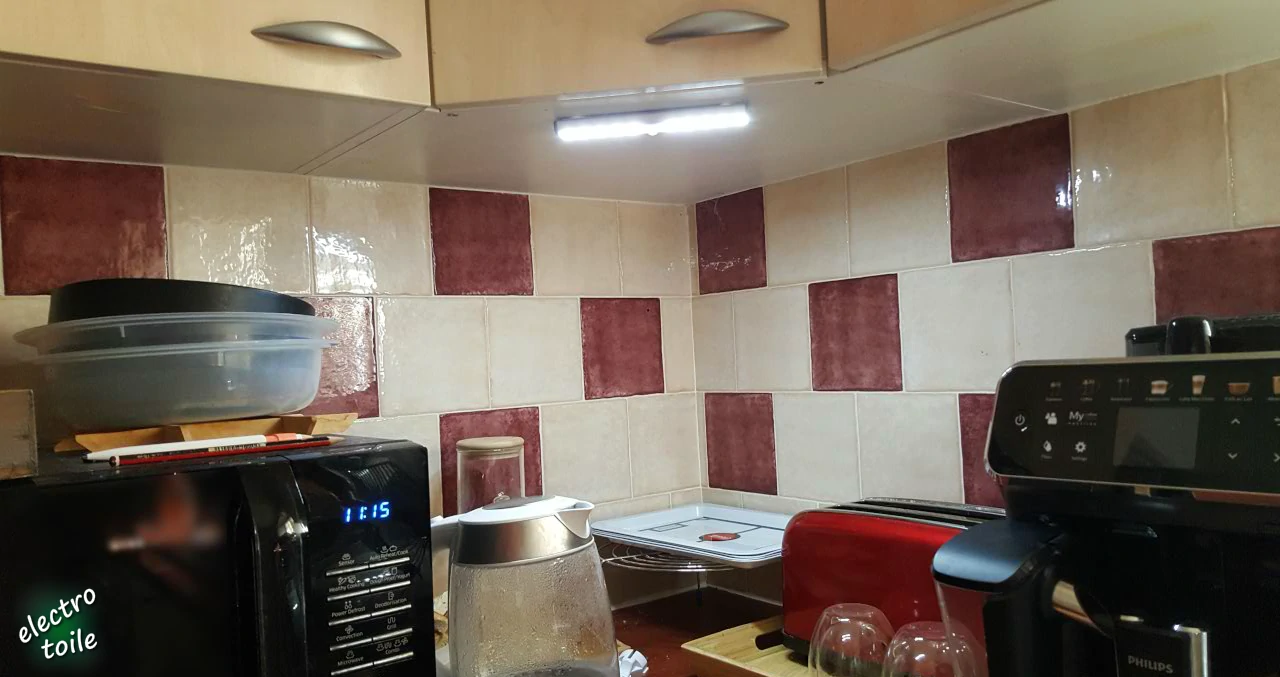

éclairage du dessous de meuble de la cusine

Ces lampes LEDs permettent ainsi d'éclairer simplement un couloir la nuit, un dressing, le dessus d'un plan de travail, le dessous des meubles dans la cuisine, un établit dans le garage, ou tout autre endroit nécessitant un éclairage d'appoint avec détection de mouvement.



Caractéristiques techniques de l'éclairage sans fil Moston :

Les lampes LED Moston existent en deux températures de couleur, le blanc froid entre 6000K à 8000K et le blanc chaud entre 2800K à 3000K.

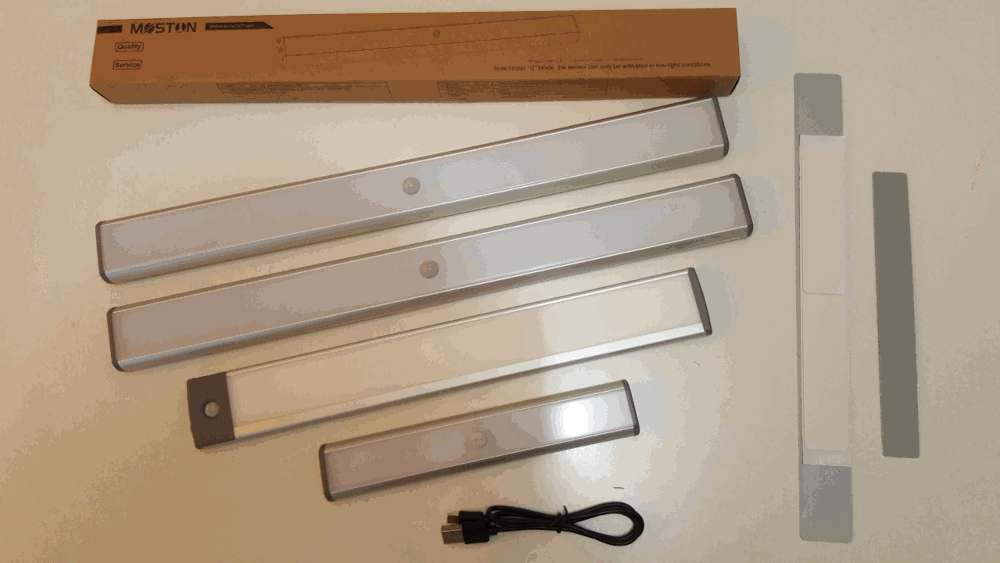

les différents formats de lampes LEDs Moston
L'éclairage LED existe en blanc froid ou blanc chaud

  • Le blanc chaud (couleur orangée) apporte une ambiance relaxante et agréable avec un éclairage plus doux, idéal pour la cuisine, la chambre ou le salon.
  • Le blanc neutre (température de couleur entre 4000K et 6500K) s'approche de la lumière du jour, c'est une lumière blanche. Elle ajoute de la clarté et peut être utilisé dans les zones nécessitant de travailler, de se concentrer et où de la précision est demandée. Elle est donc idéale dans les pièces telles que les bureaux, le couloir, le garage, la salle de bain ou la cuisine.
  • Le blanc froid (lumière blanche qui tend vers le bleue) quant à lui s'adapte aux lieux de passage tels que le couloir, les escaliers ou un garage. Il offre l'avantage d'être un éclairage plus vif et donc intéressant pour le maquillage dans la salle de bain.

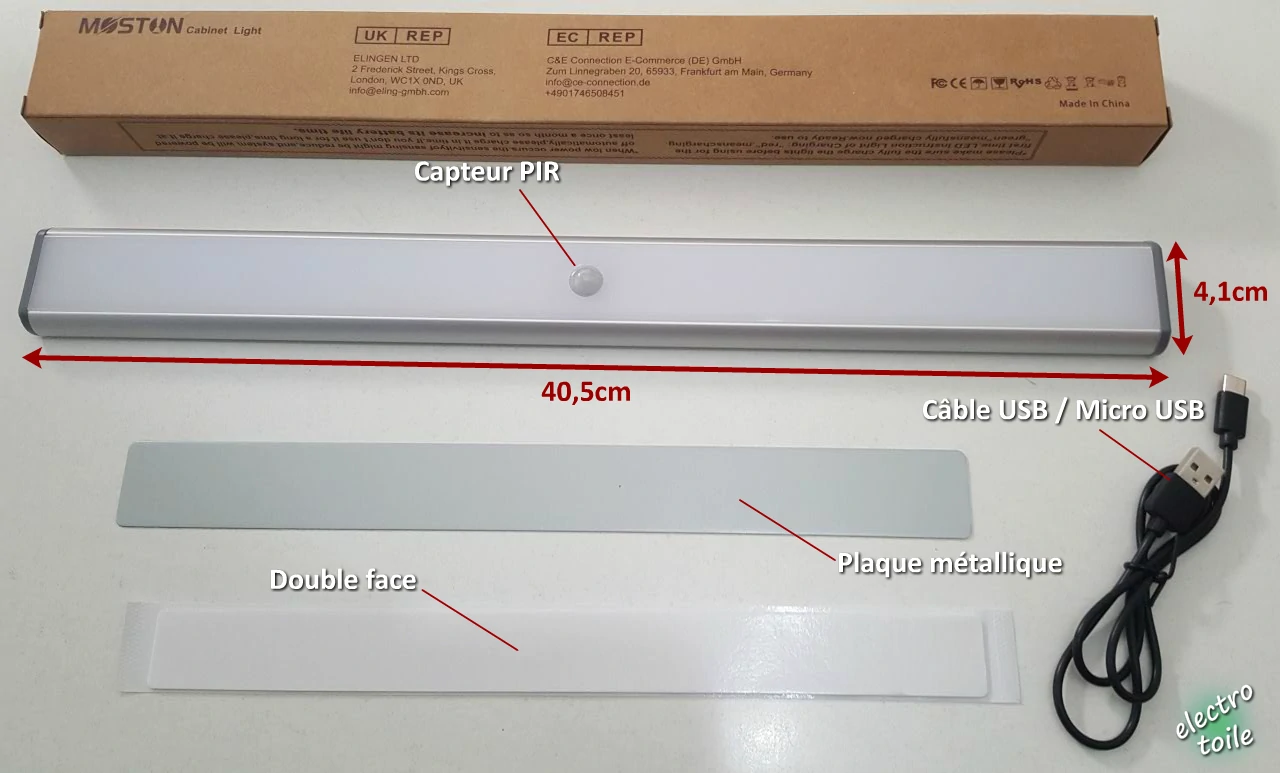

Lampe LED Grand format

lampe grand format avec 78 led
Lampe 78 LED


Lampe LED Moyen format

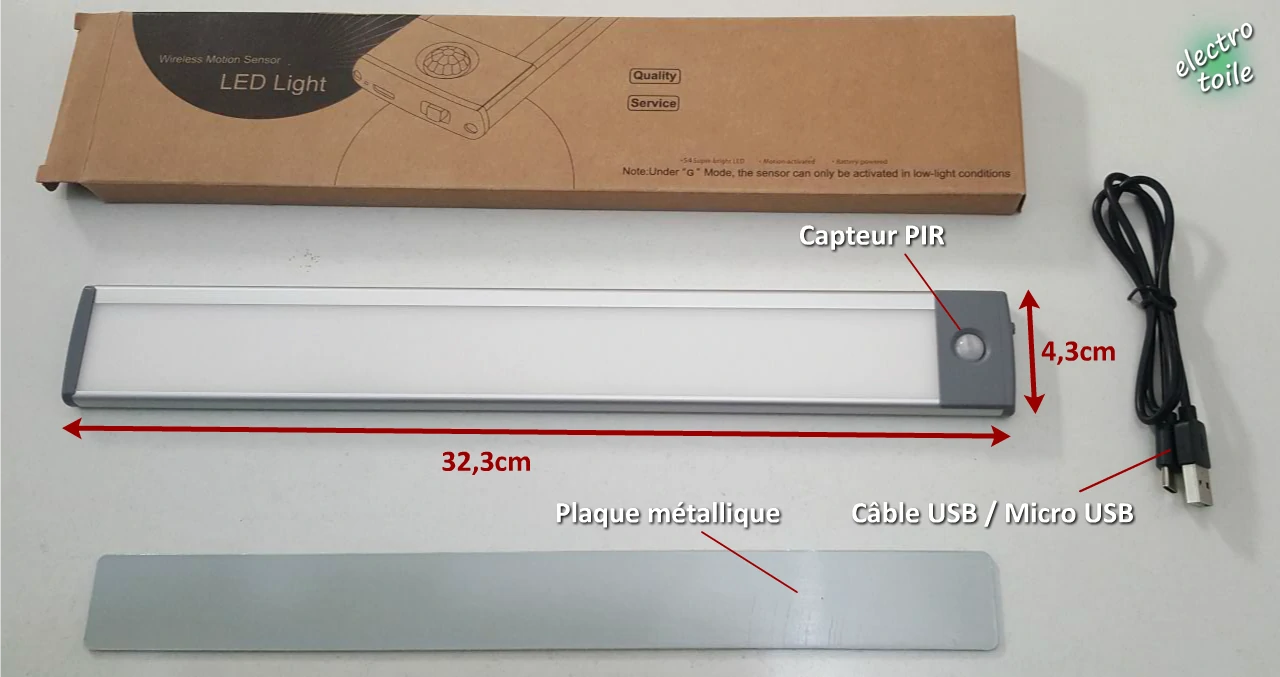

lampe moyen format avec 54 led
Lampe 54 LED

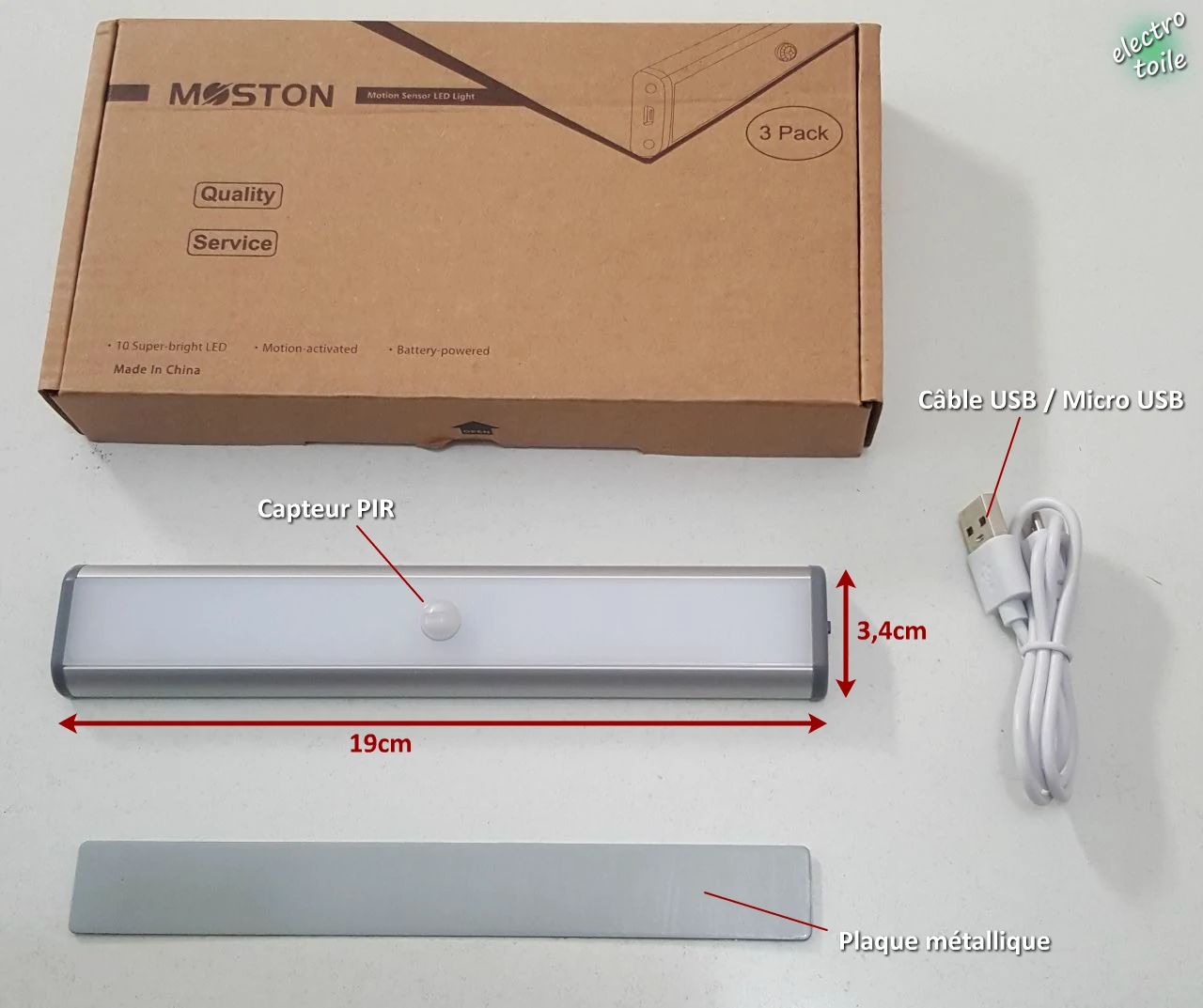

Lampe LED Petit format

lampe petit format avec 10 led
Lampe 10 LED


Grand format Format moyen Petit format
Dimensions 40,5x4,1x1,6 cm 32,3x4,3x1,1 cm 19x3,4x1,25 cm
Type LEDs 78 LED SMD2835 54 LED SMD2835 10 LED SMD2835
Flux lumineux 330 lm 350lm 100 lm
Température de couleur Blanc chaud : 2800 à 3000°K
Blanc froid : 6000 à 6500°K
Blanc froid : 7000 à 8000 K Blanc froid : 6000 à 6500 K
Blanc chaud : 4000 à 4300 K
Consommation éteint < 0,1 mA < 0,1 mA < 0,35mA
Consommation en marche < 0,3 A < 0,4A < 0,25A
Puissance 5W 5W 2W
Durée de vie 80000 Heures 60000 Heures
Détection mouvement Capteur PIR
Distance détection < 5m
Détection luminosité Photorésistance
Durée temporisation sur mouvement 20 secondes
Batterie Li-Po 3,7V rechargeable au lithium
Recharge Port micro USB
Liens




Démonter le module d'éclairage LED :

A l'usage, le capteur de mouvement détecte bien les mouvements lorsqu'il fait nuit, mais lorsque la luminosité est peu lumineuse la détection n'est pas systématique à cause de la photorésistance qui joue son rôle de ne commander l'éclairage que lorsque la luminosité est à un certain seuil. Or, ce seuil me semble un peu trop bas, et à une certaine luminosité, là ou il faudrai activer l'éclairage lors d'une détection de mouvement, eh bien l'éclairage ne s'allume pas.

C'est donc pour cela que j'ai voulu démonter le module d'éclairage afin de désactiver la photorésistance, en lui faisant croire qu'il fait toujours nuit. Pour ouvrir le bandeau LED, il faut un petit tournevis cruciforme et devisser les 2 vis placées de chaque côté du boiiier.

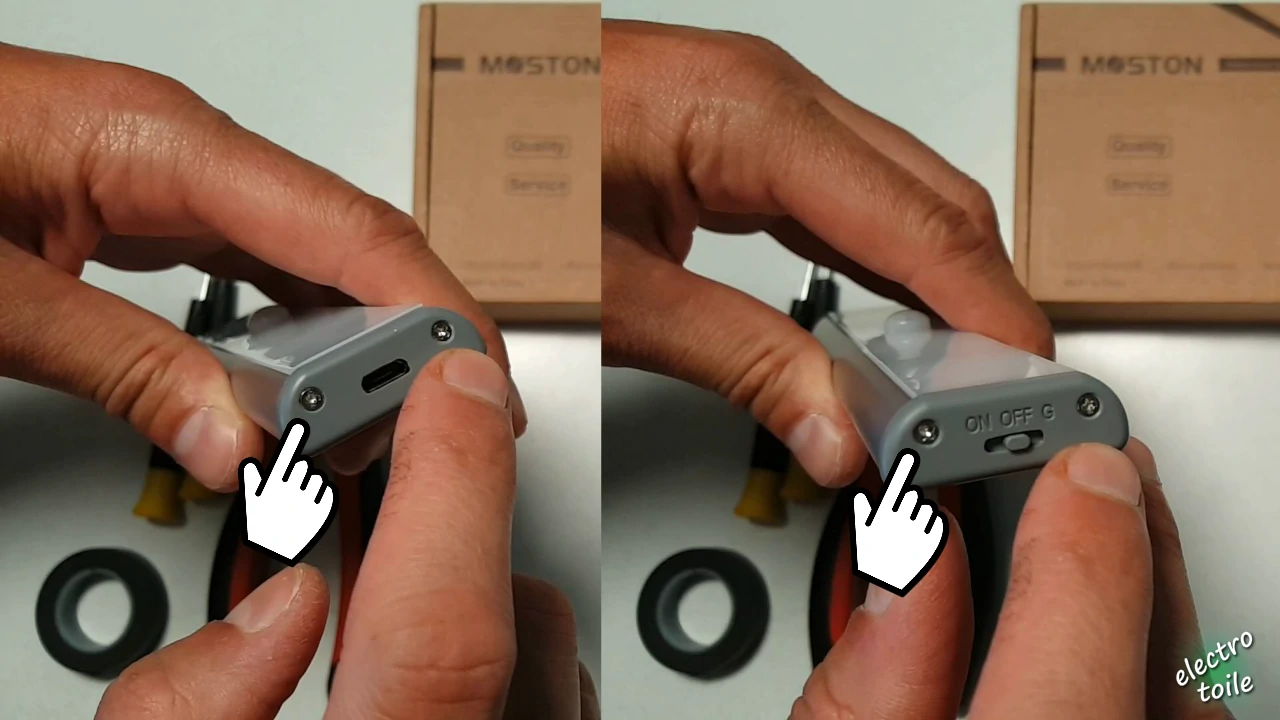

les 4 vis de montage de l'éclairage LED rechargeable
Il faut dévisser les 4 vis pour démonter l'éclairage LED

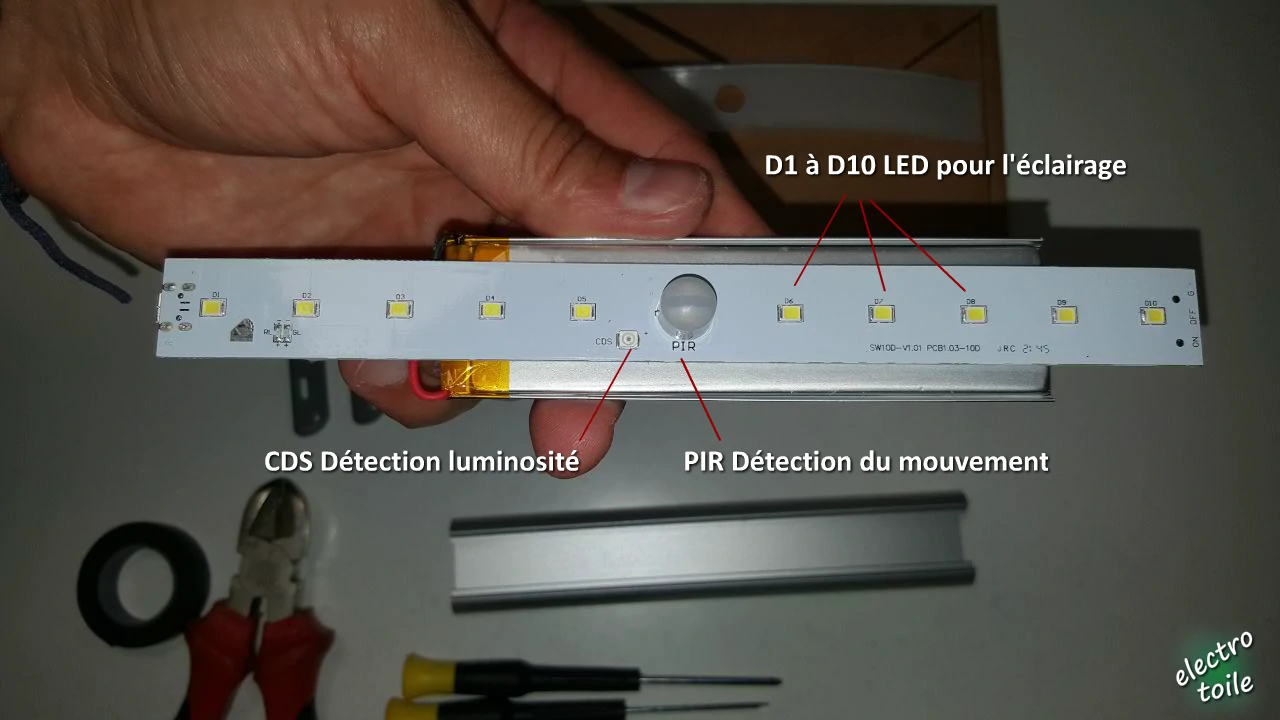

Lorsque l'éclairage LED est démonté, vous aurez accès à l'intérieur du circuit sur lequel on peut reconnaître certains éléments tels en face avant les 10 LED, le capteur de mouvement PIR et la cellule photorésistance CDS (Cadmium Sulfite).

composition de l'éclairage LED rechargeable
De quoi est composé l'éclairage LED rechargeable ?

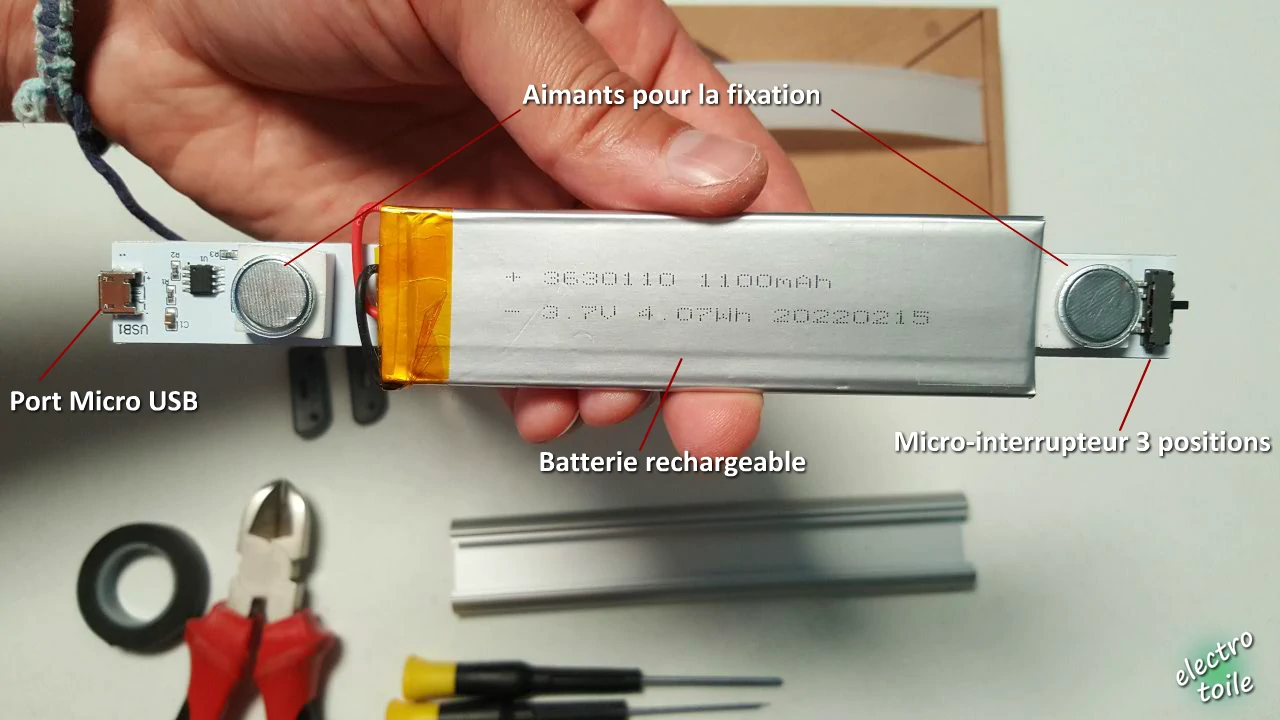

A l'arrière on peut voir la batterie rechargeable au lithium de tension 3,7V et ayant une quantité d'électricité de 1,1Ah. De chaque côté de la batteries sont placés les 2 aimants pour la fixation sur les supports métalliques. D'un côté on visualise le port micro USB pour la recharge de la batterie et de l'autre côté le micro interrupteur 3 positions pour la commande de l'éclairage LED.

vue à l'intérieur de l'éclairage LED et de sa batterie Lithium
A l'arrière de l'éclairage LED se trouve la batterie Lithium

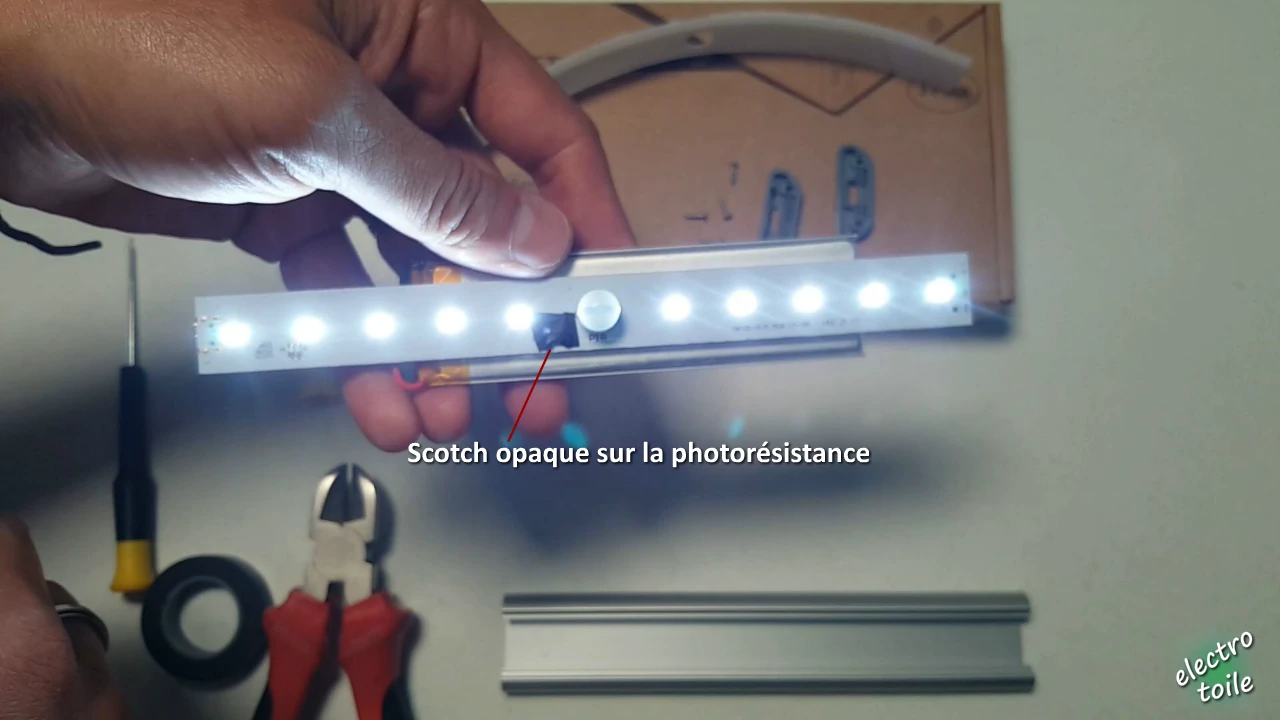

Si vous souhaitez activer l'éclairage lors d'une détection de mouvement qu'il fasse jour ou nuit, il faut pour cela cacher la cellule photorésistante avec du scotch pour électrique opaque. Ainsi, la cellule ne reçoit plus de lumière et croit qu'il fait jour. Ainsi la détection du mouvement fonctionne en permanence et pourra allumer l'éclairage LED de jour ou de nuit lorsqu'un mouvement sera détecté.

on active en permanence la détection de mouvement en cachant la cellule photorésistance
Comment éclairer lors d'une détection du mouvement ?

Lorsque ce petit bricolage sera fait, il ne vous restera plus qu'à remonter l'éclairage LED et l'installer là où bon vous semble.
