Initiation aux raccordements d'un circuit d'éclairage en fils volants

Sommaire :

1. Fiche descriptive BAC PRO MELEC
vidéo

2. Explications en vidéos de l'activité - Circuit d'éclairage sans commande
QCM questionnaire

3. Questionnaire validation des acquis

4. Sujet de Travaux Pratiques

Fiche descriptive BAC PRO MELEC :

Objectifs :

• Préparer les opérations de réalisation, compléter le sujet (liste et schémas).
• Réaliser les raccordements en fils volants.
• Vérifier la conformité de la réalisation et livrer la réalisation au client.
Le sujet de TP est une initiation aux raccordements électriques (circuit d'éclairage sans et avec commande).

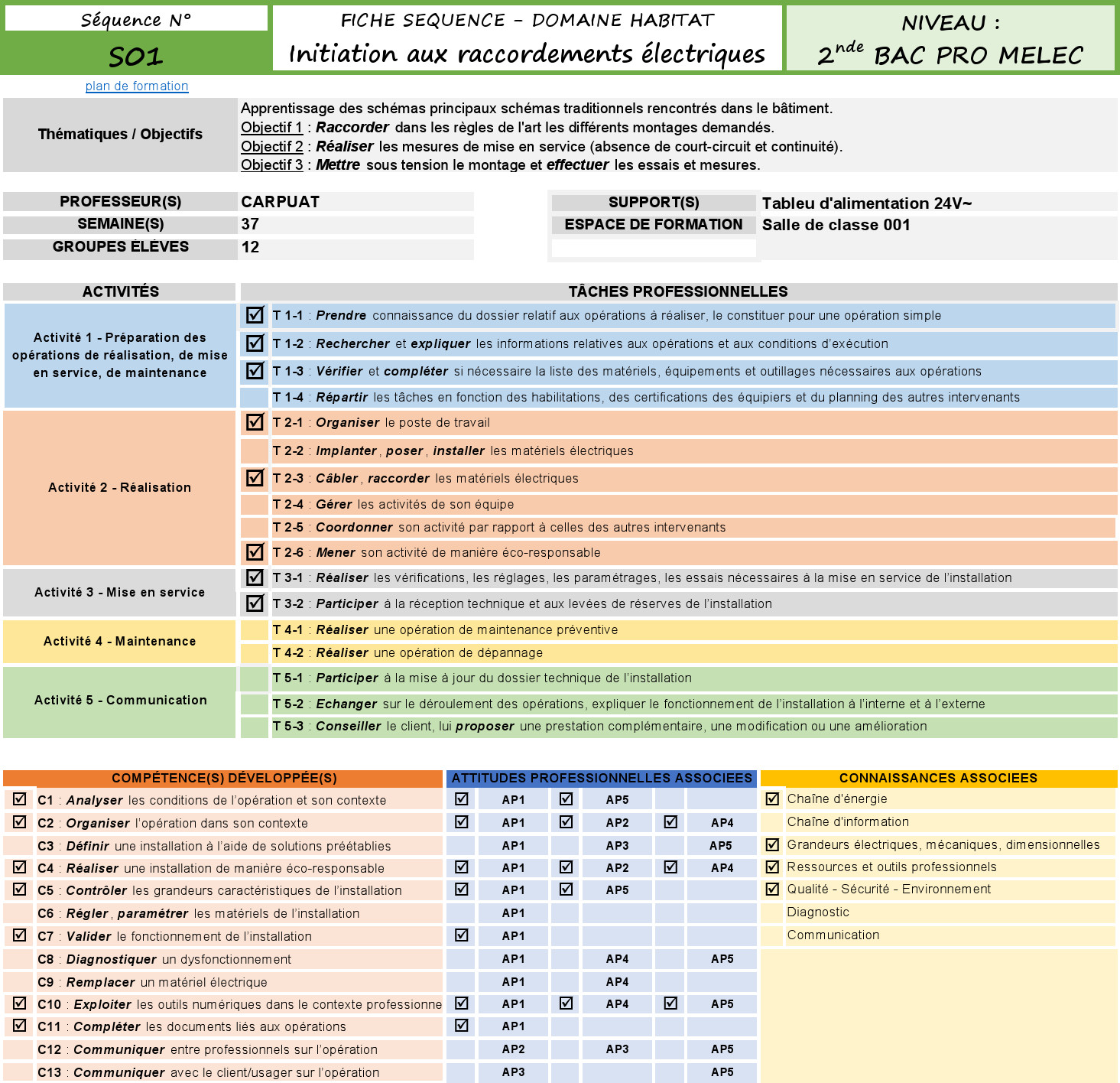

Fiche descriptive TP initiation aux raccordements électriques

Fiches pédagogiques :

l'activité dure 4h, elle est réalisée en autonomie. Elle nécessite d'utiliser un poste informatique et une alimentation Très Basse Tension 24V~.

Fiche d'activité pédagogique U2

Fiche d'activité pédagogique U31

Fiche d'activité pédagogique U32

Document Cerise Pro prêt à importer

2. Explications en vidéos de l'activité - Circuit d'éclairage sans commande :

Vidéo n°1 :

Cette vidéo présente les règles à respecter lors de la réalisation d'un raccordement électrique.
Je présente les différents outils et le matériel nécessaires à la réalisation.

Vidéo n°2 :

Cette vidéo présente la mise en service d'un circuit d'éclairage sans commande.
Pour cela j'explique les mesures précédent la mise sous tension pour s'assurer de l'absence de court-circuit (dangereux pour le matériel et les canalisations) mais également la présence de la continuité du montage assurant le fonctionnement du montage électrique.
Dans la suite de la vidéo j'explique comment mesurer la tension avec un multimètre sur la position voltmètre et les différents essais de fonctionnement afin d'observer l'allumage de la lampe lorsque le circuit est fermé et sous tension.
• Utilisation d'un multimètre pour mesurer une résistance (Ohmmètre) et une tension (Voltmètre).
