Lorsque l'on souhaite rénover une installation électrique et plus précisément la commande de l'éclairage, une option s'offre à vous, c'est l'interrupteur de domotique connecté en WiFi. Ce type d'interrupteur est commandable en local ou via le protocole radio WiFi et vous permettra de piloter à distance vos circuits d'éclairages ou autres. Découvrez dans cet article, l'utilisation de l'interrupteur SR43 WiFi Teckin type 80 Smart Wall Light Switch.

Sommaire :

Présentation de l'interrupteur SR43 Teckin
Câblage l'interrupteur Teckin
Utilisation de l'interrupteur avec une domotique Jeedom


interrupteur mural connecté Wifi Teckin Présentation de l'interrupteur Teckin :

Caractéristiques générales :

Le Smart Wall Light Switch SR43 de marque Teckin est un interrupteur mural connecté qui communique grâce au protocole WiFi.

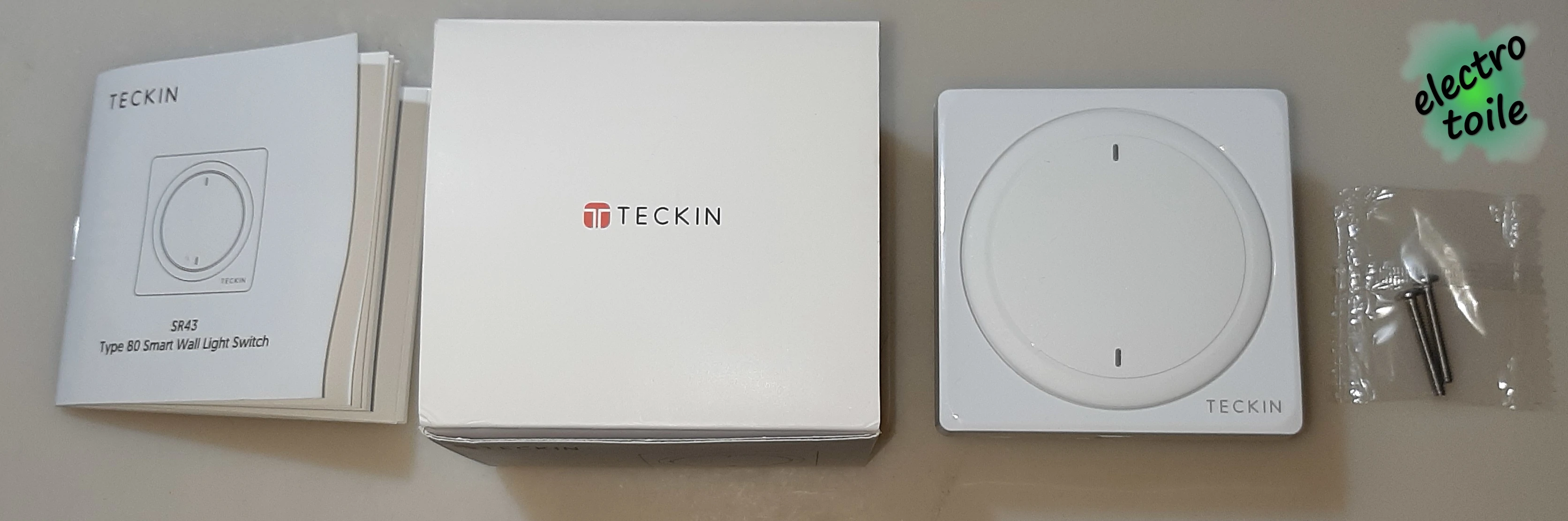

interrupteur mural intelligent Wifi Teckin
Interrupteur mural intelligent SR43 - Teckin

L'interrupteur doit être installé sur une boîte d'encastrement au moyen des encoches présentes sur le cadre d'appareillage et en utilisant les vis de fixation fournis, ses dimensions Longueur * largeur * épaisseur sont de 80*80*42 cm.

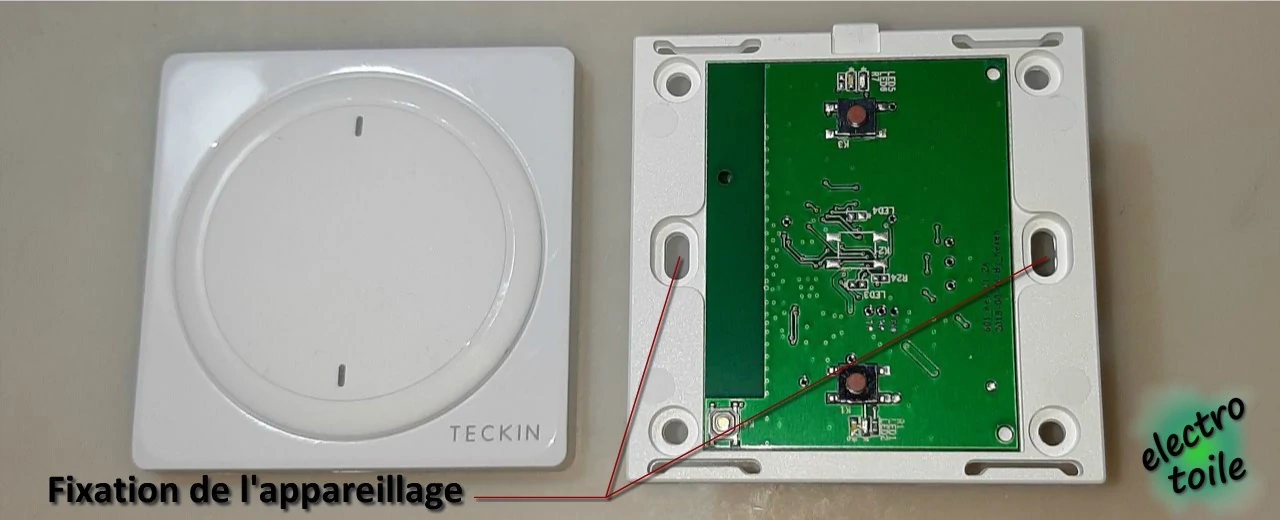

Fixation appareillage sur boîte d'encastrement
Encoches de fixation de l'appareillage sur une boîte d'encastrement

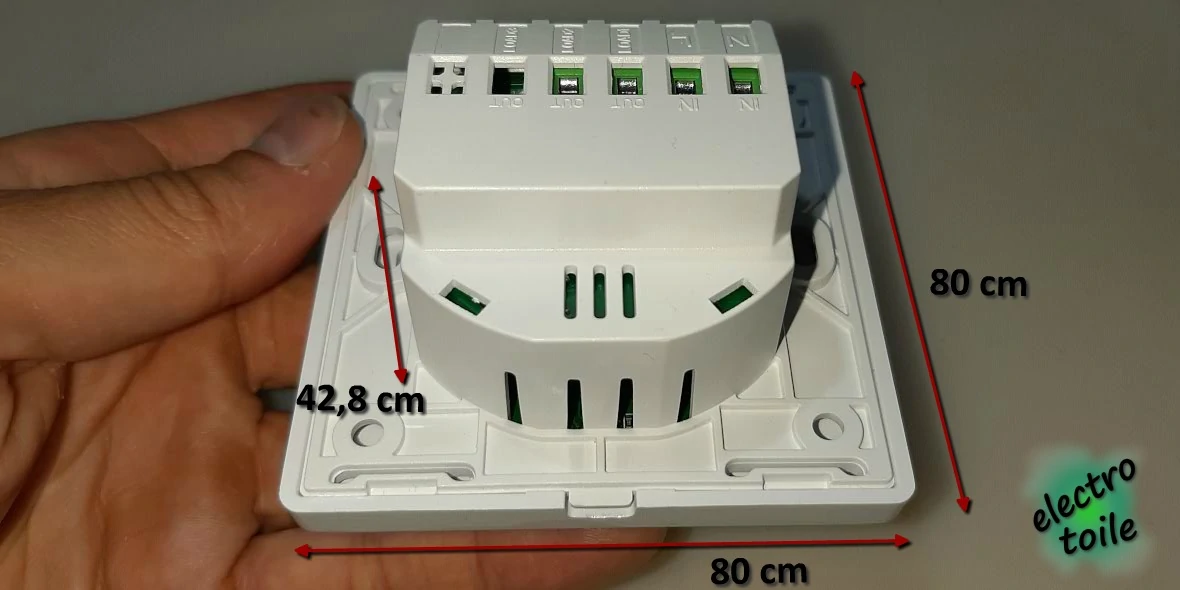

Dimensions de l'interrupteur Teckin
Dimensions de l'interrupteur Teckin

Caractéristiques électriques :

Pour fonctionner le module nécessite une tension de 220V à 240V et une fréquence 50 Hz ou 60 Hz et il est donc obligatoire de disposer d'un conducteur Phase et Neutre pour pouvoir l'utiliser. Vous devez donc prévoir de tirer le conducteur de Neutre dans votre boîte de dérivation pour utiliser l'interrupteur (voir cours d'électrotechnique).

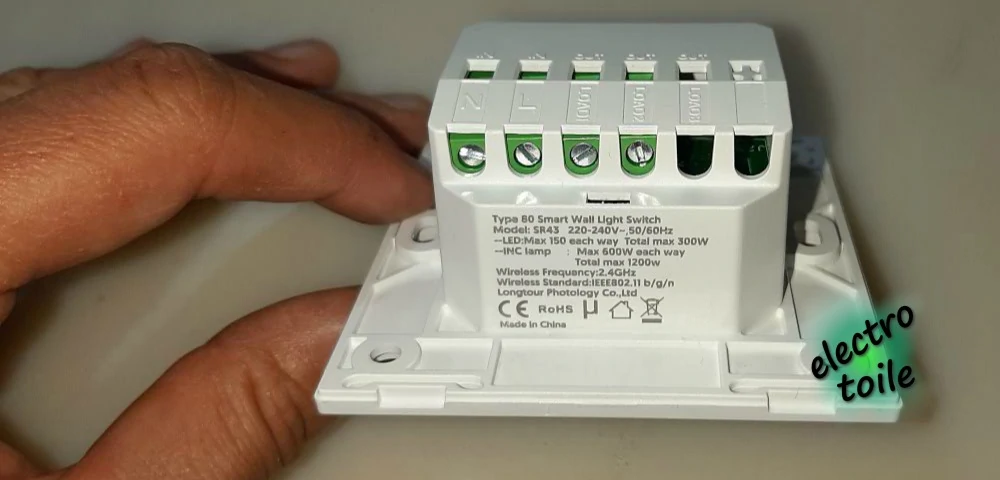

caractéristiques électriques pour l'interrupteur SR43 Teckin
Dimensions de l'interrupteur Teckin

L'appareil communicant supporte une intensité maximale de 10A, il pourra commuter des lampes LED pour une puissance totale de 300W et 1200W pour des lampes résistives de types incandescences.


Paramètres de communication :

L'interrupteur est compatible avec le protocole Wifi du réseau 2,4 GHz, il utilise la norme sans fil IEEE 802.11 b/g/n.

caractéristiques de communication de l'interrupteur Teckin
Moyen de communication et de contrôle de l'interrupteur

Il est possible de piloter l'interrupteur à distance au moyen d'une application pour smartphone téléchargeable sur l'App Store ou sur Google Play. L'application "Smart Life" permet d'ajouter l'interrupteur SR43 Teckin via la connexion Wifi du téléphone.

Le pilotage intelligent de l'interrupteur est également possible via les enceintes connectées Alexa d'Amazon ou avec l'Assistant de Google.

connexion de l'interrupteur teckin
Systèmes compatibles avec l'interrupteur


interrupteur mural connecté Wifi Teckin Câblage l'interrupteur Teckin :

Attention, avant toute intervention de votre part, il faut veiller à mettre hors tension votre installation électrique. Si vous ne possédez pas les compétences nécessaires, faites appel à un électricien professionnel qui réalisera les raccordements électriques.

L'interrupteur Wi-Fi est équipé de deux boutons poussoir permettant de commander deux circuits différents (Load 1 et Load 2). De la même manière qu'un interrupteur double, vous pouvez donc piloter à distance deux circuits d'éclairage distinct à partir de cet interrupteur intelligent.

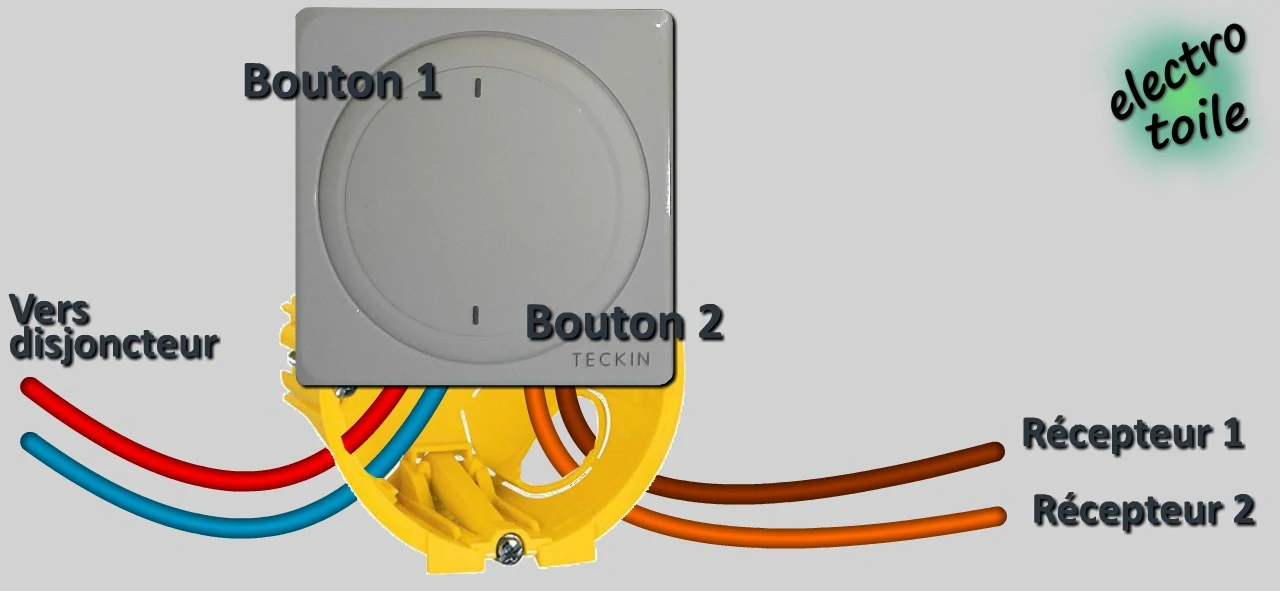

raccordement dans boîte d'encastrement interrupteur Wifi
Raccordements de l'interrupteur Wi-Fi

Afin de protéger les circuits d'éclairages commandés par l'interrupteur connecté en Wifi, il est nécessaire de placer en tête un disjoncteur magnéto-thermique permettant de protéger l'ensemble contre les surintensités de type surcharge ou court-circuit. Le schéma de câblage de l'ensemble impose donc une phase et un Neutre à raccorder en entrée de l'interrupteur, provenant directement du disjoncteur de calibre 10 A ou 16 A. Pour commander deux circuits d'éclairages différents, il faut sortir avec deux conducteurs (exemple marron et orange) pour alimenter les lampes via ces retours lampes.

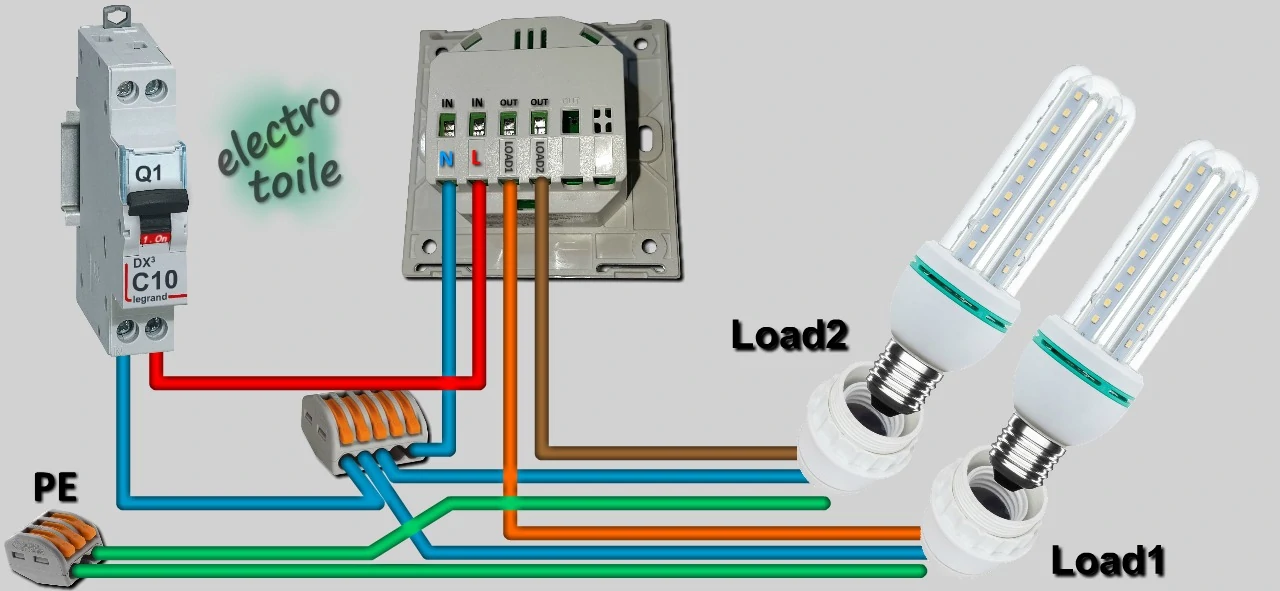

schéma de câblage de l'interrupteur Teckin
Schéma de raccordement de l'interrupteur Teckin

L'inconvénient de cet interrupteur communicant est qu'il nécessite la présence d'un conducteur de Neutre dans votre boîte d'encastrement. De ce fait, si vous souhaitez moderniser le pilotage de votre éclairage et remplacer un interrupteur déjà existant, il vous faudra au prélable tirer un conducteur de Neutre si celui-ci n'est pas présent.



interrupteur mural connecté Wifi Teckin Utilisation de l'interrupteur avec une domotique Jeedom :

Pour intégrer cet interrupteur connecté en WiFi à votre box domotique Jeedom, vous devrez installer le plugin WifiLight v2.

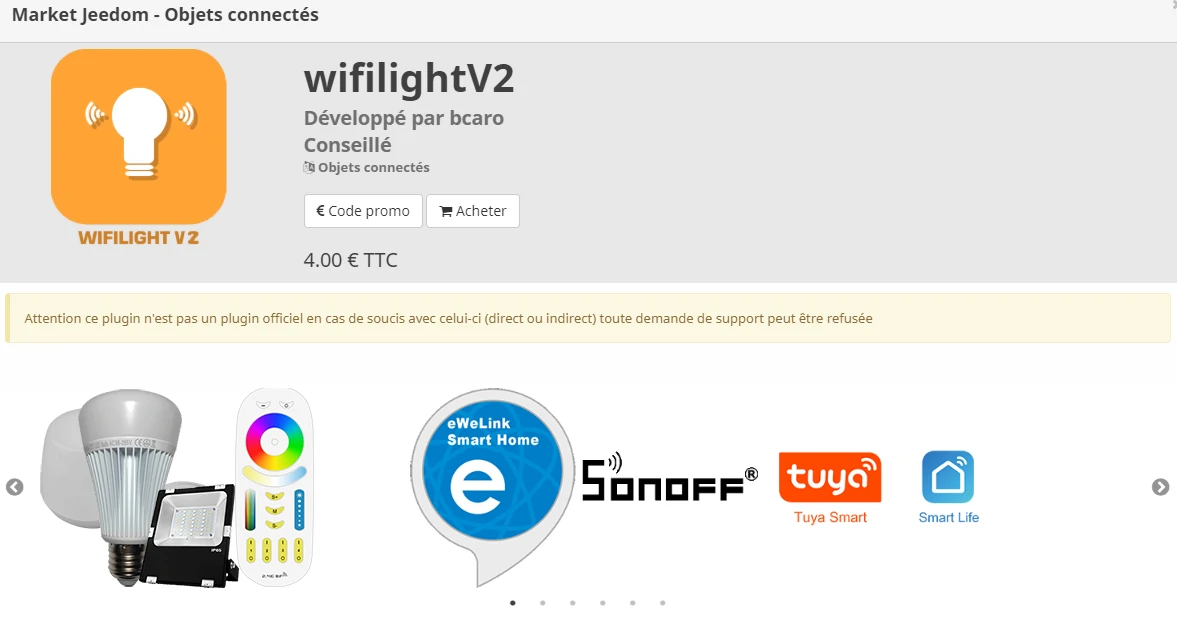

Plugin Wifilight v2 sous Jeedom

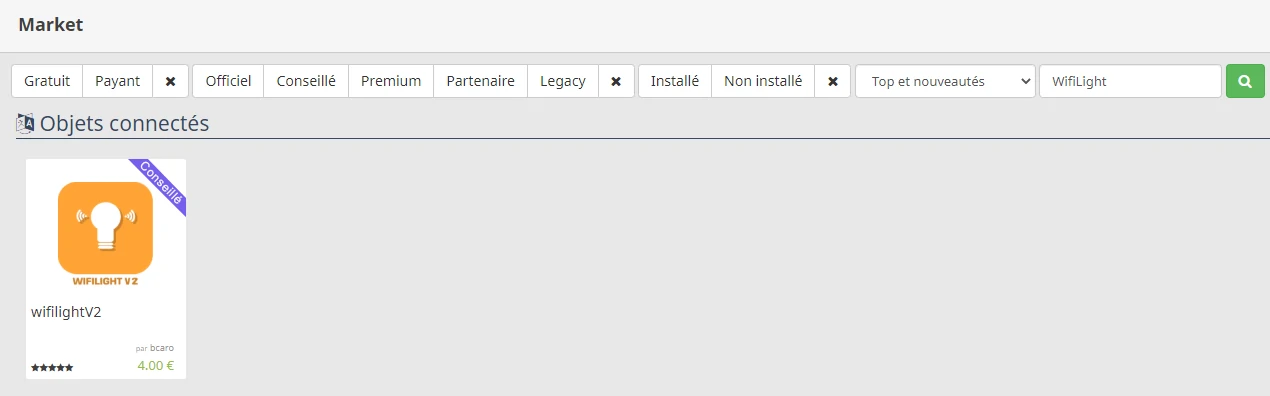

Market Jeedom - Plugin Wifilight v2
Le plugin coûte 4€, il est disponible sur le Market de Jeedom et est compatible Smart Life, SONOFF, Tuya Smart, soit de nombreux périphériques Wifi du marché (lampes, leds, prises, interrupteurs, thermostat, de marques diverses : Gateway Xiaomi Zigbee, Sonoff, Tuya, Ewelink, Mi.Light, Yeelight, TP-Link, Nanoleaf).
Plugin Wifilight v2 sous Jeedom
Achat plugin Wifilight v2 sous Jeedom
