Réaliser les raccordements de l'appareillage apparent pour le circuit d'éclairage 💡 Simple Allumage



chantier de réalisation de l'éclairage de l'entrée d'une maison avec de l'appareillage apparent de type Plexo

Vous êtes électricien dans l’entreprise Monn'Elec et vous devez réaliser le raccordement du circuit d'éclairage composé d'un interrupteur commandant une lampe située à l'extérieur de l'entrée secondaire d'une maison. Pour rappel ce chantier est situé à Nérac à l'avenue Jean Jaurès.



  • Fiche descriptive BAC PRO MELEC
  • Sujet
  • Les autres chantiers du même thème


Travaux dirigés Fiche descriptive du chantier :

Problématique professionnelle :

Raccorder le circuit d'éclairage demandé.
Faire l'autocontrôle de la réalisation.

La classe de seconde TNE (Métiers de la Transition Numérique et Energétique) est concernée par ce chantier de préparation.
outillage nessaire pour réaliser les raccordements de l'appareillage apparent et les conduits IRL


On vous demande de :

• D'être autonome lors de l'activité.
Rester concentré, assidu et professionnel tout au long de l'activité.

réflexion activité pratique bac pro melec

Fiches pédagogiques :

L'activité de réalisation des raccordements dure 4h00, elle est réalisée en autonomie. Il est demandé dans un premier temps de prendre connaissance des schémas et plan fournis dans le sujet.

Afin de raccorder le matériel correctement l'élève doit :
Vérifier que l'implantation de l'appareillage respecte la demande du client.
Respecter les schémas livrés dans le sujet.
Tirer les conducteurs à l'intérieur des conduits en respectant le schéma unifilaire.
Raccorder l'appareillage (interrupteurs, douille, disjoncteurs, etc...) en respectant les règles de l'art.
Organiser proprement les raccordements dans la boîte de dérivation.
Remonter l'appareillage afin de garantir la sécurité et l'étanchéité.
Exécuter le nettoyage de fin de chantier de réalisation.
Réaliser l'autocontrôle de votre réalisation (Pose, niveau, câblage, etc.).

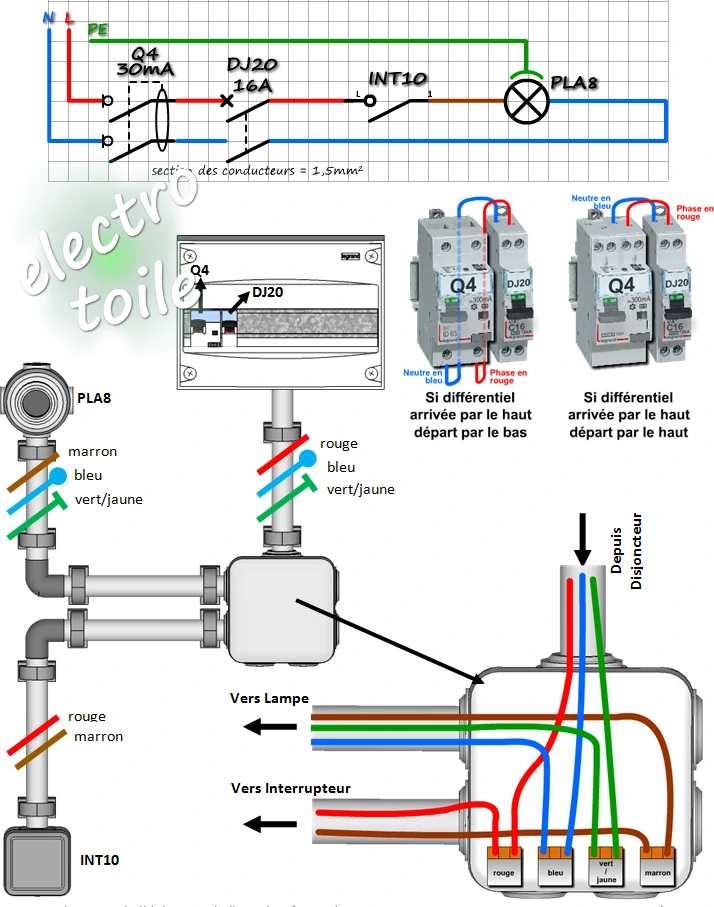

schémas électriques pour le raccordement du simple allumage de l'entrée de la maison


Document CPro prêt à importer dans la base de données de Cerise



Travaux Pratique Sujet du TP :

Le sujet de cette activité de travaux pratiques (pose de l'appareillage) fait 6 pages.
