Vérifier la continuité électrique avec un multimètre



chantier seconde BAC PRO TNE découverte du magasinier et rédaction d'un devis pour de l'appareillage électrique industriel

Dans le cadre de votre découverte du secteur industriel, cette activité va vous permettre de vérifier le bon fonctionnement de l'appareillage industriel et à valider un raccordement au moyen d'un multimètre. Pour ce faire vous allez devoir réaliser des mesures de continuité et interpréter les valeurs mesurées afin d'attester ou non d'un bon fonctionnement.



  • Fiche descriptive BAC PRO MELEC
  • Sujet
  • Les autres chantiers seconde TNE


Travaux dirigés Fiche descriptive du chantier :

Problématique professionnelle :

Calibrer et réaliser des mesures avec un multimètre.
Interpréter les mesures électriques.

La classe de seconde TNE (Métiers de la Transition Numérique et Energétique) est concernée par ce chantier de découverte.


On vous demande de :

Découvrir l'utilisation du multimètre calibré sur la position ohmmètre afin de vérifier la continuité ou non d'un montage électrique industriel. Cette mesure sera importante afin de valider un raccordement ou pour détecter l'origine d'une panne.

mesurer la continuité électrique avec un multimètre ou un ohmmètre


Description de l'activité :

Cette activité de découverte dure 4h00, elle peut être réalisée en autonomie ou en binôme. Elle intervient dans la phase de découverte de la seconde MTNE (Métiers des Transitions Numérique et Énergétique).


Les élèves feront les mesures de continuité sur 4 appareils (sectionneur porte fusible, contacteur, relais thermique et disjoncteur moteur). Ils devront associer l'appareillage, au symbole et réaliser les mesures électriques sur les bornniers à vis.

Par la suite, l'élève doit réaliser le raccordement en fil volant en respectant un schéma électrique. Afin de valider son montage, il doit mesurer la mesure de la continuité de son câblage.
appareillage à contrôler au multimètre


Document CPro à importer dans la base de données de Cerise :

Cliquer sur le lien ci-dessous pour télécharger le scénario pour CPro.

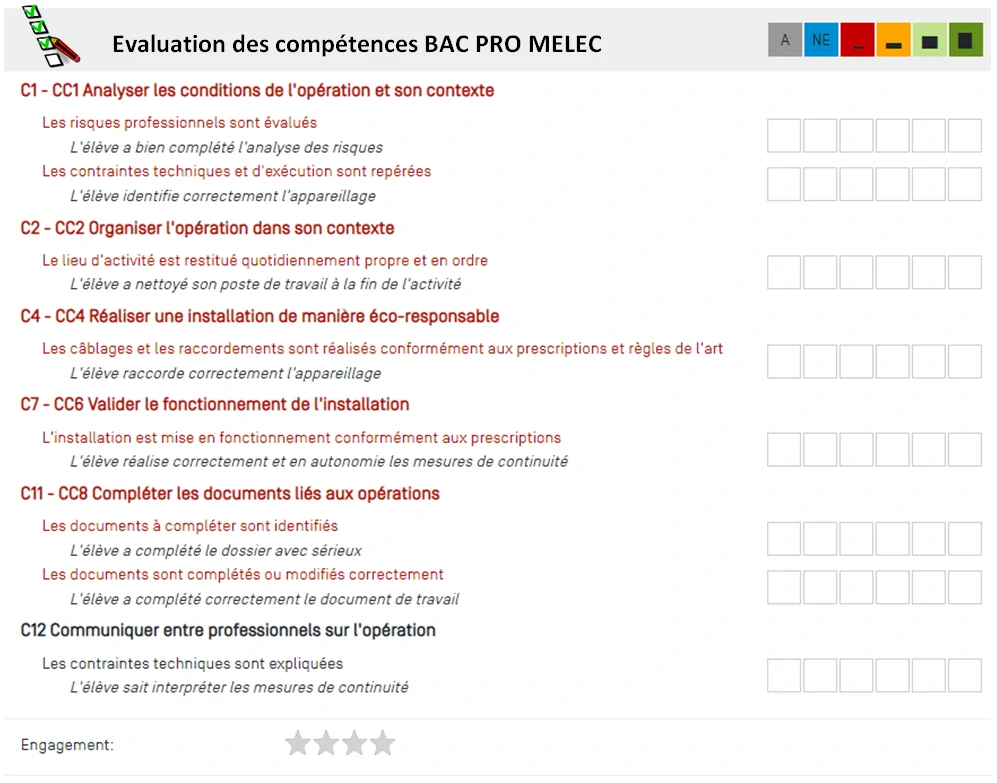

Grille d'évaluation des compétences sous Cpro pour la seconde BAC PRO TNE
Evaluation des compétences sous CPro | Seconde MTNE (Métiers de la Transition Numérique et Énergétique)

Travaux Pratique Sujet du TP :

Le sujet de cette activité de découverte d'utilisation du multimètre se compose de 12 pages.
