Livraison au client du circuit d'éclairage 💡 Simple Allumage



chantier de réalisation de l'éclairage de l'entrée d'une maison avec de l'appareillage apparent de type Plexo

Vous êtes électricien dans l’entreprise Monn'Elec et vous devez livrer au client le circuit d'éclairage de l'entrée secondaire d'une maison. Pour rappel ce chantier est situé à Nérac à l'avenue Jean Jaurès.



  • Fiche descriptive BAC PRO MELEC
  • Sujet
  • Les autres chantiers du même thème


Travaux dirigés Fiche descriptive du chantier :

Problématique professionnelle :

• Vérifier la conformité visuelle d'une installation.
• Contrôler par des mesures électrique hors tension la conformité.
• Faire une mise en service progressive et mesurer les tensions.
• Livrer l'installation au client.

La classe de seconde TNE (Métiers de la Transition Numérique et Energétique) est concernée par ce chantier de préparation.

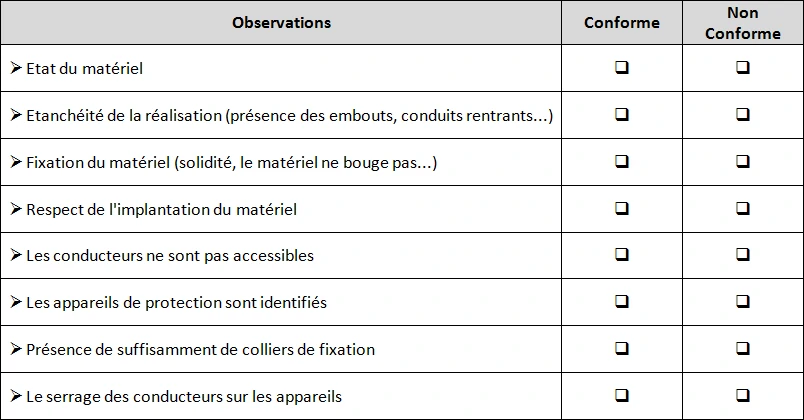

tableau de validation de la conformité de la réalisation


On vous demande de :

• D'être autonome lors de l'activité.
• Rester concentré, assidu et professionnel tout au long de l'activité.

réflexion activité pratique bac pro melec

Fiches pédagogiques :

L'activité de réalisation des raccordements dure 4h00, elle peut-être réalisée en autonomie ou en binôme. Il est demandé dans un premier temps de contrôler le respect des règles de l'art (qualité de la pose, respect de l'étanchéité, etc.).

L'élève doit observer l'appareillage de protection (différentiel et disjoncteur) et identifier l'appareillage (type de raccordement, calibre, tension, etc.).

Lors de la mise en service Hors Tension, l'élève doit vérifier l'absence de court-circuit à l'aide d'un multimètre.

Lors de la mise en service Hors Tension, l'élève doit s'assurer de la continuité électrique du montage simple allumage avec un ohmmètre.

Lors de la mise en service Sous Tension, l'élève doit mesurer les tensions lors d'une mise en service progressive avec un voltmètre.

Enfin, il est nécessaire de livrer l'installation au client en lui fournissant les informations nécessaires à l'utilisation du montage.

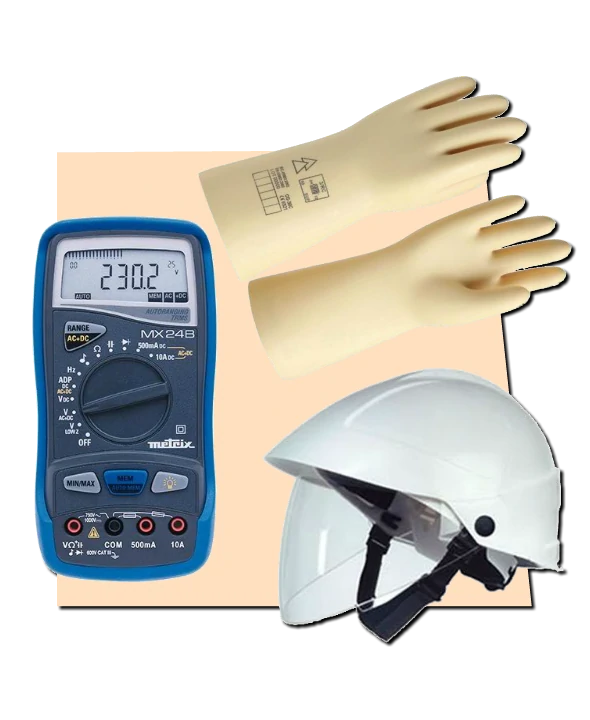

outillage nessaire pour réaliser la livraison au client d'un circuit d'éclairage simple allumage d'une entrée de maison


Document CPro prêt à importer dans la base de données de Cerise



Travaux Pratique Sujet du TP :

Le sujet de cette activité de travaux pratiques (pose de l'appareillage) fait 10 pages.



Travaux dirigés Les autres chantiers du même thème :

Consultez également les autres chantiers en lien avec cette activités :

chantier de préparation à la réalisation de l'éclairage de l'entrée d'une maison avec de l'appareillage apparent de type Plexo
Activité de préparation au chantier de réalisation d'un circuit d'éclairage d'une entrée en apparent.
chantier de pose du matériel pour l'éclairage de l'entrée d'une maison avec de l'appareillage apparent de type Plexo
Activité de pose de l'appareillage pour le circuit d'éclairage d'une entrée en apparent.
chantier de raccordements (câblage du matériel pour l'éclairage de l'entrée d'une maison avec de l'appareillage apparent de type Plexo
Activité de câblage de l'appareillage pour le circuit d'éclairage d'une entrée en apparent.
chantier de mise en service d'une installation électrique
Activité de mise en service du circuit d'éclairage de l'entrée.
