Pédagogie BAC PRO MELEC :



Objectifs :

• Proposer une solution au client.   • mettre à jour le dossier informatique pour les pièces concernés.   • Réaliser les modifications en respectant les demandes du client.   • Paramétrer le serveur domotique et programmer le scénario.   • Mettre en service et vérifier la conformité de la réalisation.

(voir maison virtuelle interactive).

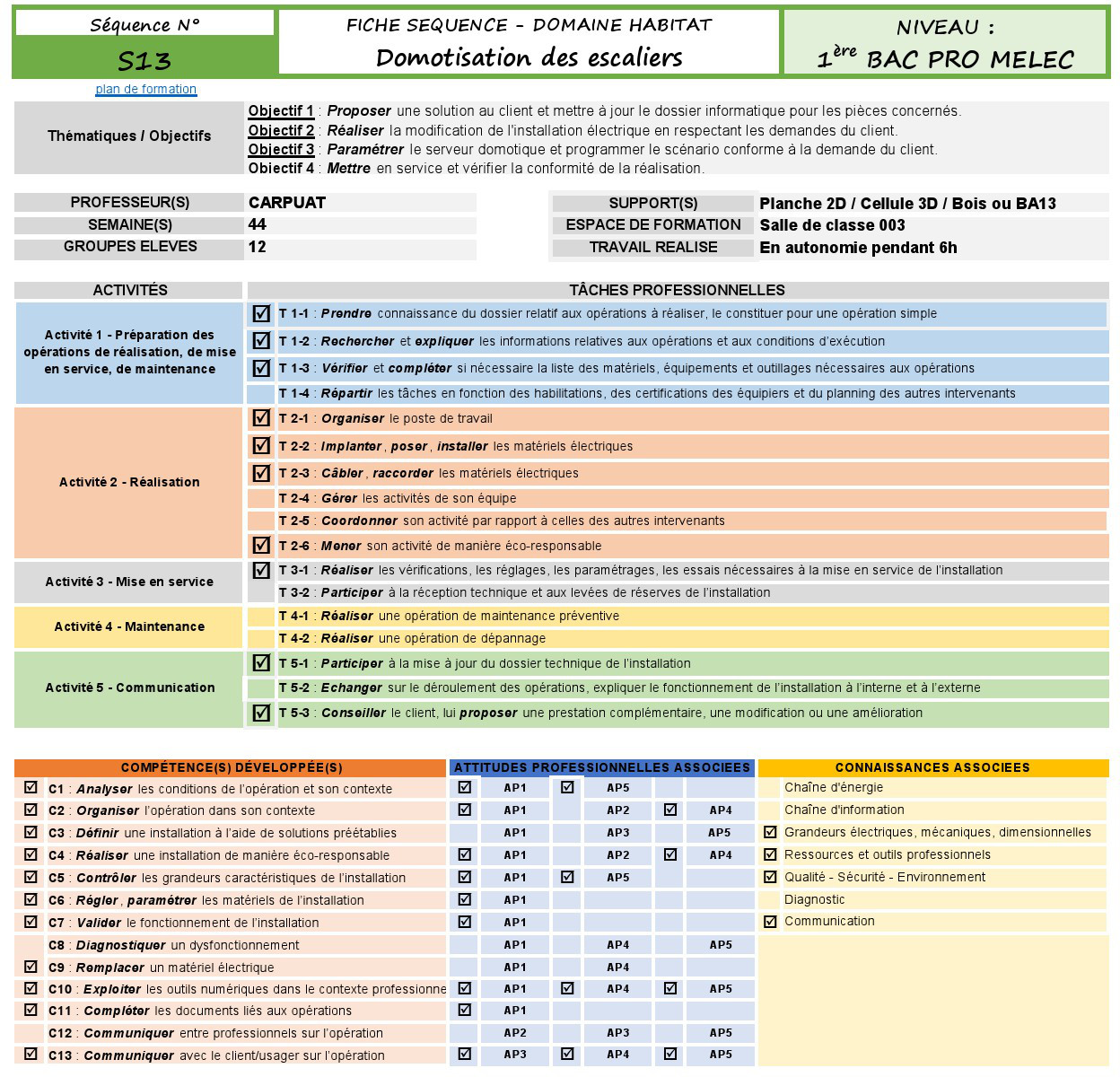

Fiche descriptive :



Mise en situation :

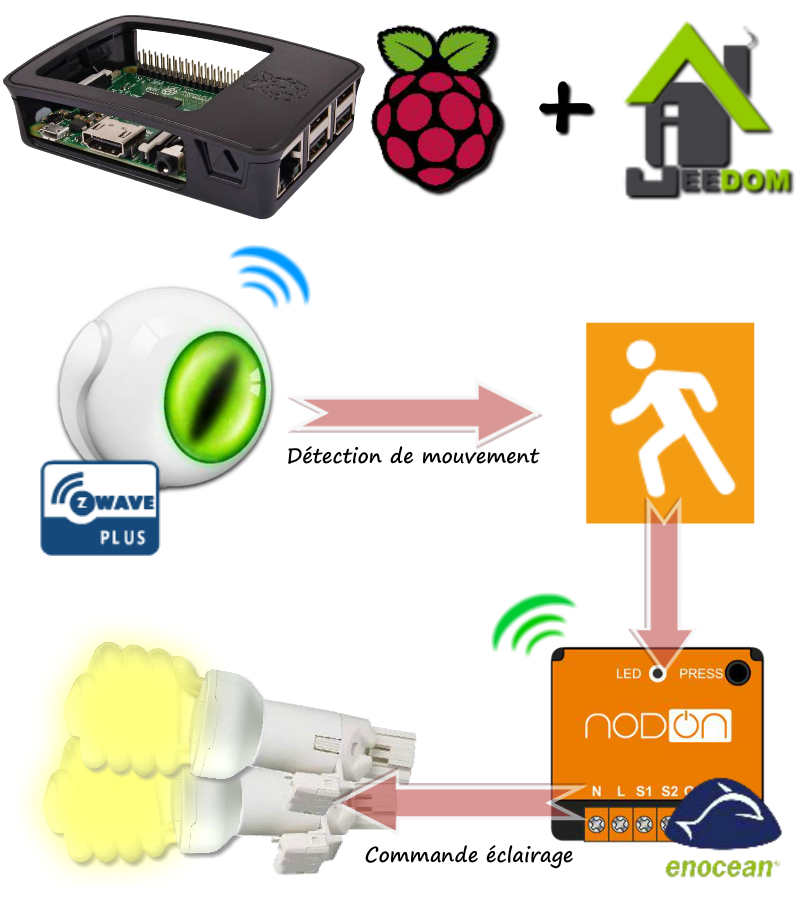

Le client souhaite optimiser la gestion de l'éclairage de ses escaliers et visualiser la température de l'escalier n°1.   Exigences du client :   • Allumer automatiquement l'éclairage si un mouvement est détecté (escalier n°1).   • Eteindre automatiquement l'éclairage (escalier n°1) si aucun mouvement n'est détecté après 1 mn d'attente.   • Allumer et éteindre les circuits d'éclairage des 2 escaliers indépendamment l'un de l'autre en local ou à distance (ex : depuis un smartphone).   • Visualiser la température de l'escalier n°1 en local ou à distance (ex : depuis un smartphone).   Matériel en possession du client : • Un routeur wifi. • Une Raspberry PI équipée du logiciel Jeedom et communicant avec les protocoles radio Z-Wave et Enocean.

Le tutoriel en vidéos :

Sujet :

L'activité dure 6h, elle est réalisée en autonomie nécessite d'utiliser un poste informatique et le support de réalisation est soit une planche en bois, en BA13 ou en cellule 3D.

Visite virtuelle interactive de la maison :

Le lien ci-dessous permet de visiter l'intérieur et l'extérieur de la maison.
