👨‍💻 Download de Codesys v2.3 | Installation des Targets Wago 💾


Comment télécharger Codesys v2.3 gratuit et installer les targets pour les cibles automates Wago 750-xxx

Si vous êtes équipé d'un automate Wago et que vous souhaitez le programmer pour la première fois ou modifier un programme conçu par une autre personne, vous aurez besoin d'un logiciel de programmation.
Plusieurs solutions s'offrent à vous, soit utiliser la solution Codesys v2.3 ou alors exploiter WAGO-I/O-PRO distribuée directement vendue par Wago.
Les deux propositions sont identiques en termes de logiciel, si ce n'est que Codesys v2.3 n'intègre pas les Targets des automates de la gamme 750-xxx. De ce fait, beaucoup de personnes me contactent pour savoir comment télécharger l'application Codesys v2.3 et le package targets pour automates Wago.
Dans cet article, je vous explique donc où le télécharger et comment installer les targets Wago nécessaire pour programmer un PLC Wago, par exemple les automates 750-841, 750-842, 750-881 et 750-881, etc. .

Sommaire :

télécharger le logiciel Codesys v2.3 ?
Installer Codesys v2.3 sur ordinateur
Comment télécharger les Targets Wago pour Codesys
Emplacement des Targets Wago pour Codesys
Les autres logiciels pour automates Wago

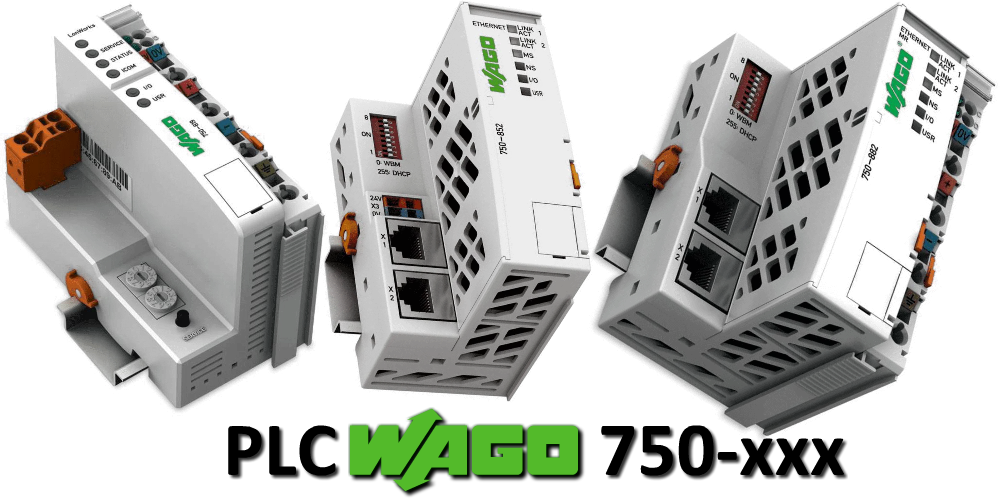

Programmer un automate 750-837 750-881 750-841 750-819 avec codesys v2.9
Pour rappel le logiciel Codesys v2.3 permet de programmer les automates (Grafcet, Ladder, Blocs Fonctionnels ou langage structuré), visualiser les états du PLC et des entrées / sorties, réaliser une supervision via l'interface dédiée. Toutes ces possibilités sont disponibles pour les contrôleurs de bus de la gamme 750-xxx.
Tutoriel d'utilisation de codesys v2.3 pour PLC Wago 750-xxx

Codesys v2.3 logiciel pour programmer PLC WAGO télécharger le logiciel Codesys v2.3 ?

Le logiciel Codesys v2.3 est développé par 3S-Smart Software Solutions GmbH. Il permet la programmation de multiples automates de marques différentes et notamment les automates Wago.

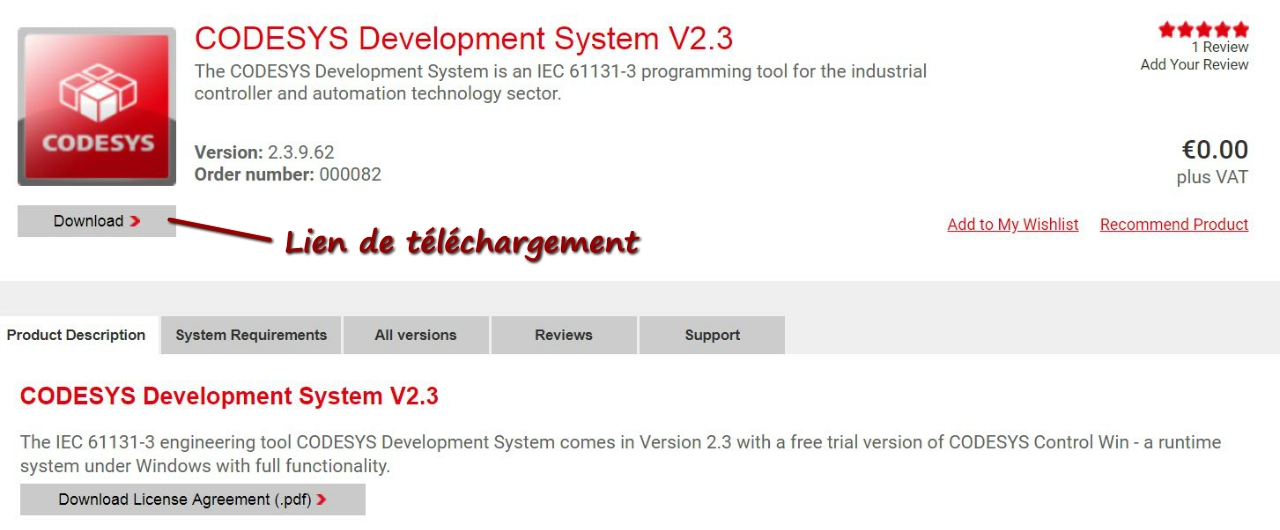

Pour pouvoir utiliser la version v2.3 du logiciel, il suffit de se rendre sur le store de Codesys et de télécharger le soft codesys v2.3 gratuit. Lien de téléchargement gratuit de Codesys 2.3

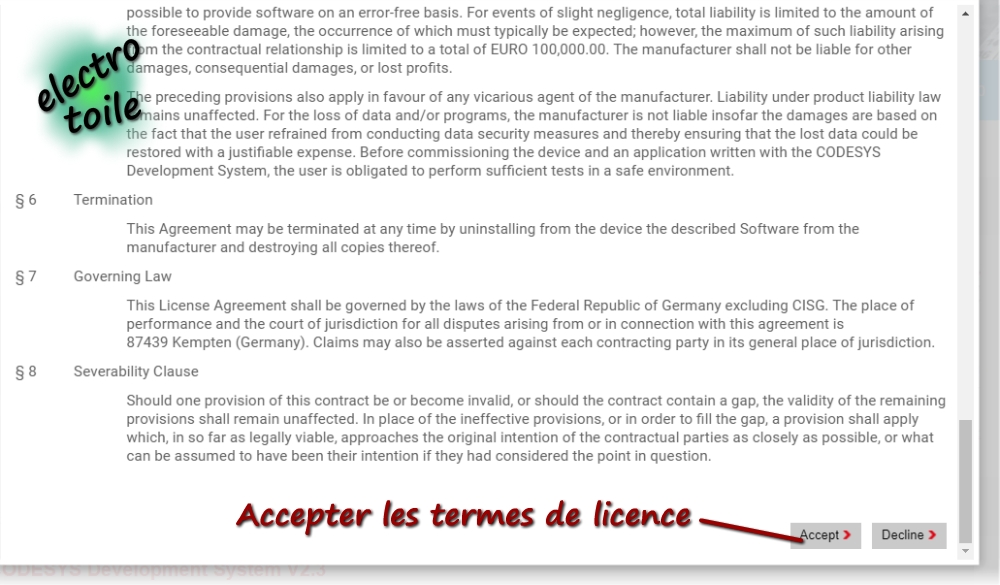

Avant de télécharger Codesys 2.3, il vous est demandé d'accepter les termes de licence pour pouvoir utiliser Codesys, cliquer sur Accept.
Accepter les accords de licence Codesys v2.3

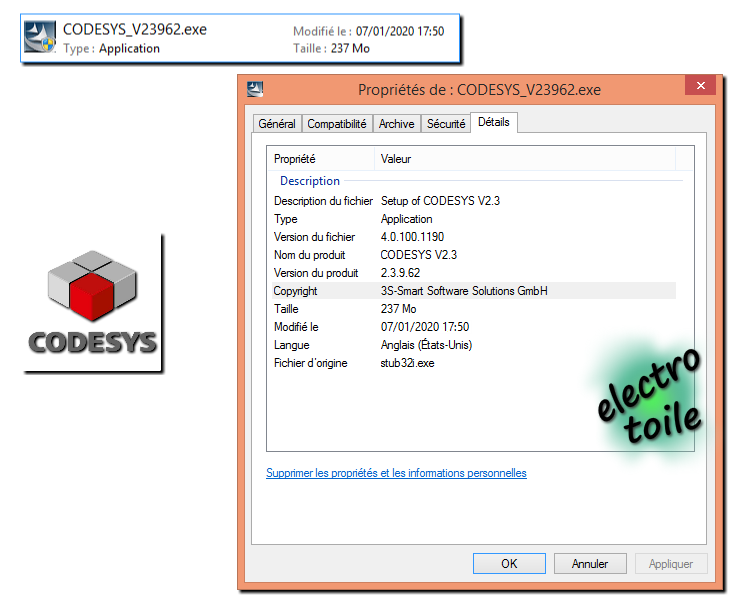

Le téléchargement de Codesys 2.3 prend quelques instants, sa taille est de 237 Mo pour la dernière version 2.3.9.62.
dernière version software codesys v2.3 free download
Lorsque le logiciel est téléchargé complètement sur votre ordinateur, vous pouvez procéder à son installation.


Installation du logiciel codesys v2.3 Installer l'application Codesys 2.3 sur ordinateur

Pour installer l'application Codesys v2.3, double-cliquer sur l'icône qui est apparu suite au téléchargement.
Installation de l'application codesys v2.3

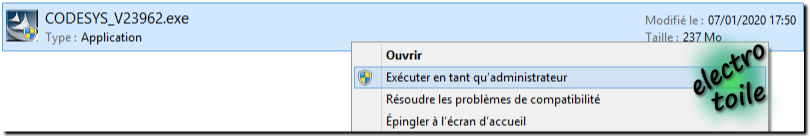

Pour certaine version de Windows, il sera nécessaire d'exécuter l'application en mode administrateur pour cela, faire un clic droit sur l'icone et choisir "Exécuter en mode Administrateur".
Installation codesys v2.3 en mode administrateur

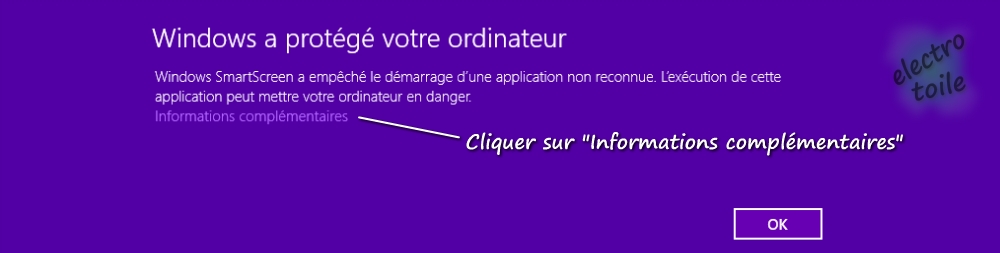

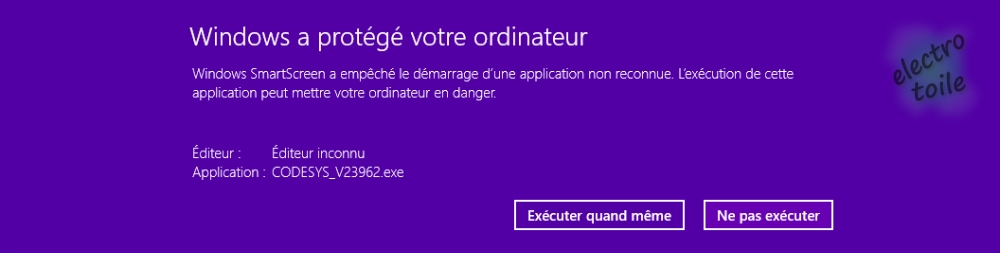

Un message de sécurité peut s'afficher vous informant les risques d'installer cette application sur votre ordinateur, pour contourner l'avertissement cliquer sur "Informations complémentaires". Installation forcée de l'application codesys v2.3 en mode administrateur

Pour exécuter l'installation malgré l'avertissement, cliquer sur "Exécuter quand même".
Installation forcée de l'application codesys v2.3 en mode administrateur

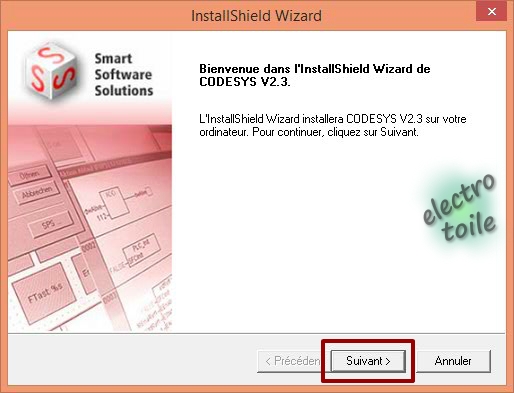

Cliquer sur Suivant, pour autoriser l'installation de Codesys.
Accepter l'installation de Codesys v2.3 sur votre ordinateur

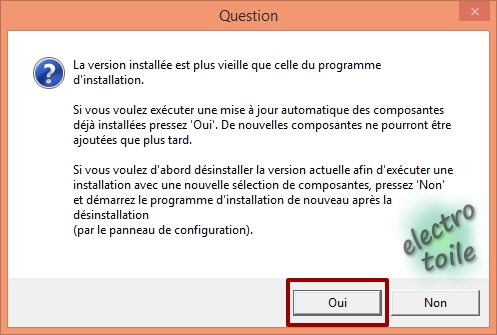

Si une ancienne version de Codesys est détectée sur votre ordinateur, la fenêtre ci-dessous vous demandera de choisir entre mettre à jour l'application ou désinstaller l'ancienne. Cliquer sur "Oui" pour mettre à jour Codesys avec la dernière version 2.3.9.62.
Mise à jour de l'application Codesys v2.3.9.62

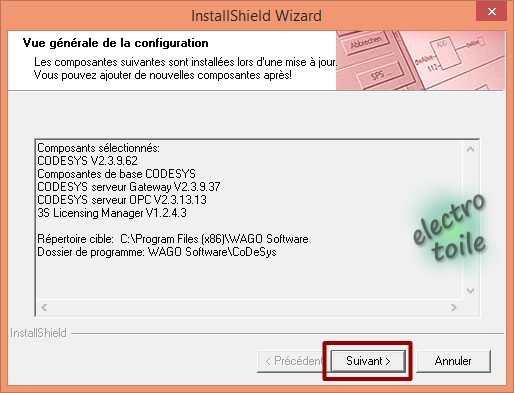

Cliquer successivement sur suivant afin d'exécuter la mise à jour ou l'installation du logiciel.
Installation de l'application Codesys v2.3.9.62

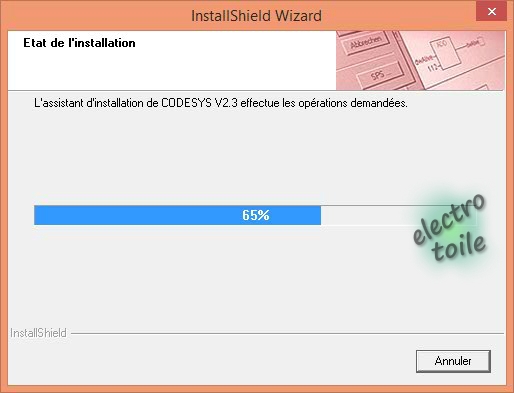

Attendre quelques instants, le temps que l'application s'installe sur votre poste informatique.
Installation du logiciel gratuit Codesys v2.3.9.62

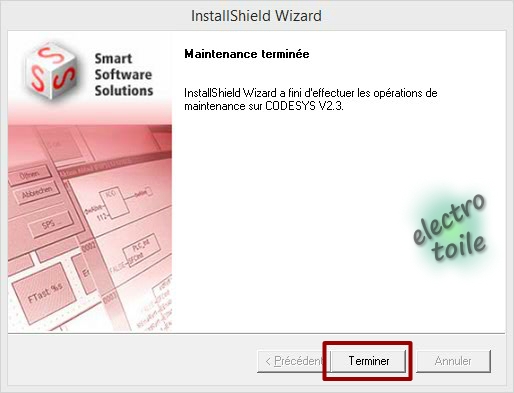

Dès la fin de l'installation de Codesys, cliquer sur terminer.
Installation du logiciel gratuit Codesys v2.3.9.62

Codesys v2.3 logiciel pour programmer PLC WAGO Comment télécharger les Targets Wago pour Codesys v2.3 ?

Pour programmer les automates Wago de référence 750-xxx avec le logiciel Codesys 2.3, vous devez être en possession du package contenant les targets pour PLC de marque Wago.

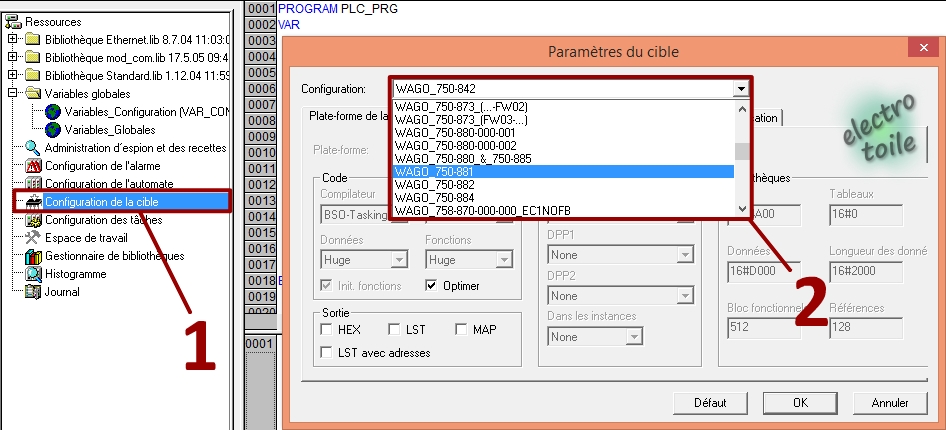

Paramètre de la cible Wago et target PLC sous Codesys v2.3

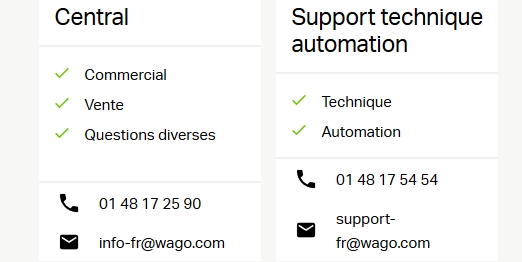

Pour télécharger le package regroupant l'ensemble des Targets Wago, contacter le support technique Wago en leur précisant que vous possédez un automate Wago de la gamme 750 et que vous avez besoin du package Wago contenant les targets pour Codesys v2.3.
soft codesys v2.3 gratuit
Dossier d'installation des targets Wago pour codesys v2.3

Codesys v2.3 logiciel pour programmer PLC WAGO Emplacement des Targets Wago pour Codesys v2.3

Le package regroupe l'ensemble des targets pour automates Wago 750 compatibles avec Codesys v2.3. Dans l'application l'automate est désigné en tant que cible, vous devez choisir votre cible ou votre automate (ex: 750-881 ou 750-841) pour informer le logiciel sur quel type d'appareil sera implanté le programme.

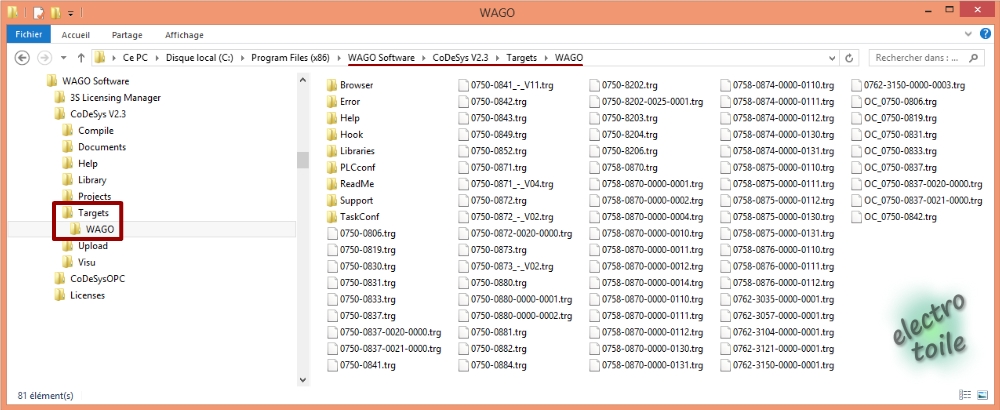

Le dossier d'installation des targets Wago pour Codesys est le suivant :
WAGO Software\CoDeSys V2.3\Targets\Wago


Comment installer les targets Wago pour codesys v2.3

Dans ce répertoire vous retrouverez l'ensemble des contrôleurs Wago programmables avec Codesys v2.3 :
750-806, 750-819, 750-830, 750-831, 750-833, 750-837, 750-841, 750-842, 750-843, 750-849, 750-852, 750-871, 750-871, 750-873, 750-880, 750-881, 750-882, 750-884, 750-8202, 750-8203, 750-8204, 750-8206, 750-870, 750-874, 750-875, 750-876, 750-3035, 750-3057, 750-3104, 750-3121, 750-3150.

Le dossier Targets Wago est donc indispensable pour pouvoir programmer tout PLC de marque Wago.

Vous pouvez consulter ce tutoriel, pour découvrir comment utiliser Codesys et la façon de configurer l'application en fonction des entrées sorties de l'automate.


Les logiciels pour PLC et API Wago Les autres logiciels pour automates Wago

Il existe une autre solution permettant de programmer les automates Wago, celle-ci téléchargeable depuis le site Wago. L'application WAGO-I/O-PRO permet de programmer et de visualiser les états des entrées et des sorties de l'automate. Il vous sera ainsi possible de piloter votre contrôleur de bus de la gamme 750-xxx. Cette solution n'est plus ni moins que Codesys incluant d'origine les Targets pour automates Wago gamme 750.
Puisqu'il s'agit de Codesys, l'ensemble des langages de programmation sont disponibles :
• Le Grafet (SFC) (système séquentiel).
• Le schéma à contact ou Ladder (LD).
• Le Diagramme de Blocs Fonctionnels (FDB).
• le Langage structure (ST).

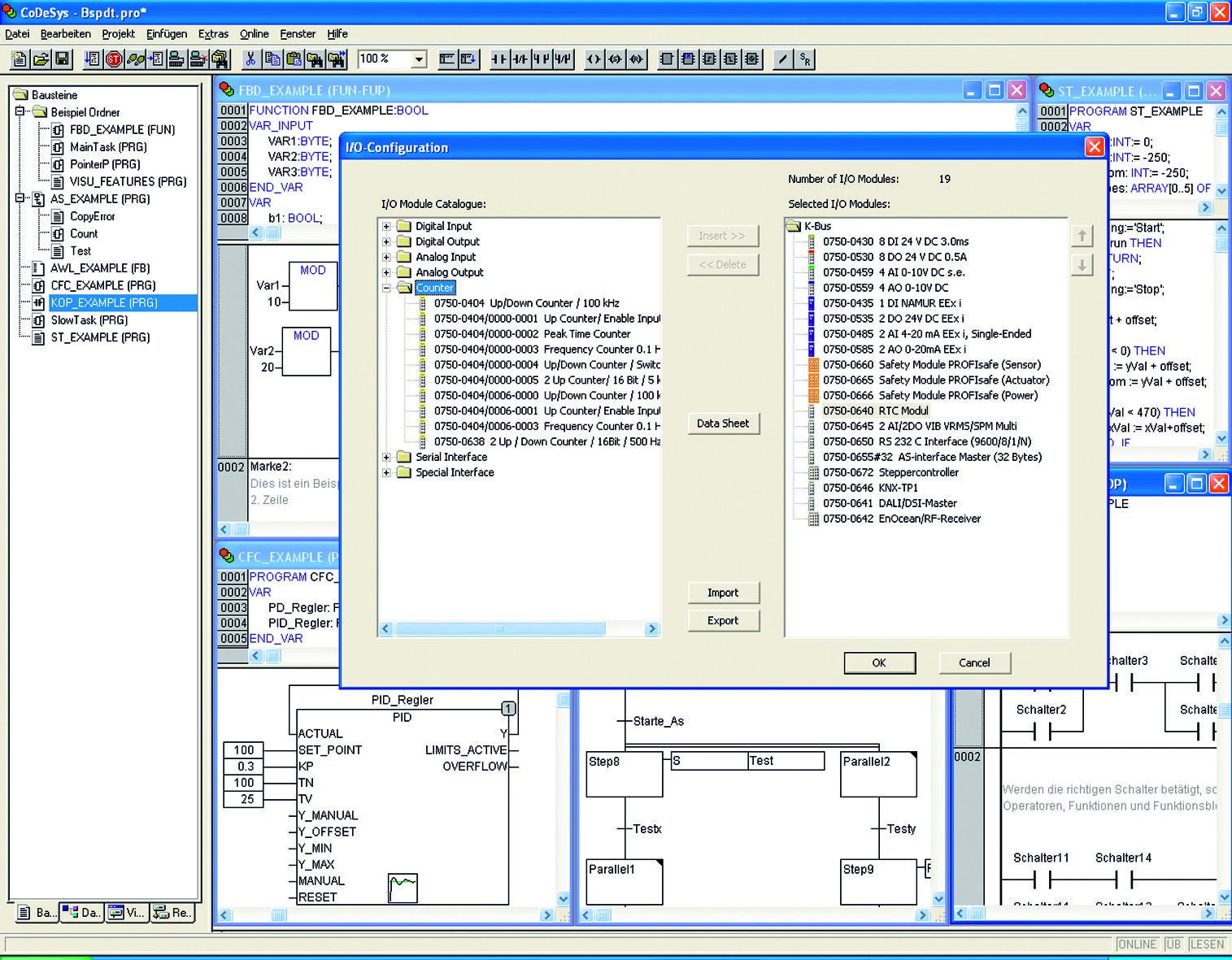

Programmer un automate de la gamme 750 avec WAGO-I/O-PRO

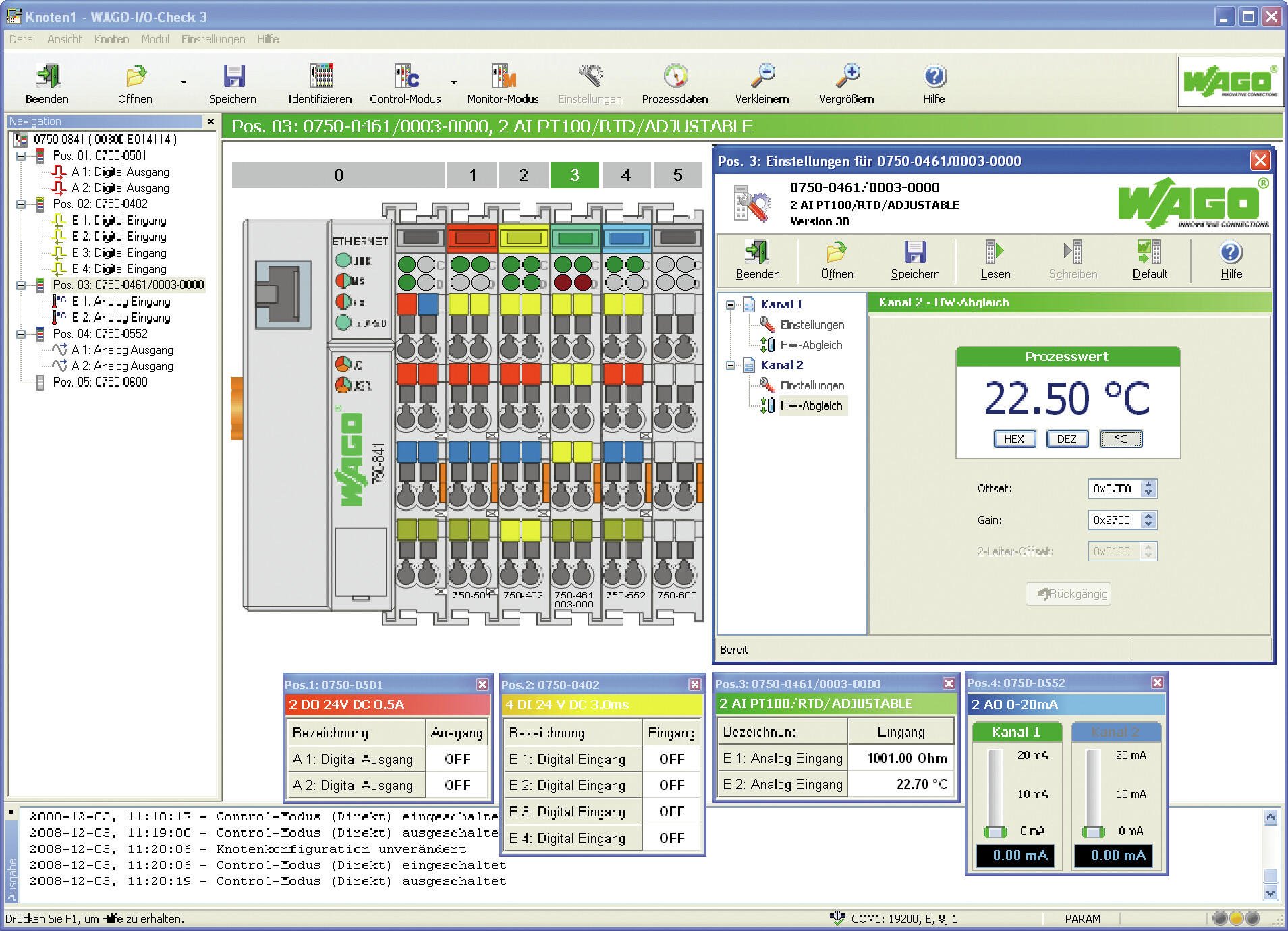

Enfin, la dernière solution permettant de tester rapidement votre automate Wago 750 est WAGO-I/O-CHECK. L'application vous permettra de visualiser les états des entrées et forcer les sorties afin de vérifier ou contrôler le câblage de l'automate et des composants y étant reliés (capteurs, sondes, contacteurs, voyant, etc.).
WAGO-I/O-CHECK ne permet pas de programmer, c'est simplement un outil de contrôle API.
Contrôler l'état de votre API Wago avec le logiciel WAGO-I/O-CHECK
