logo zwave Commande éclairage LED avec Domoticz

logo zwave 1. Présentation :

L'objectif est de mettre en place un éclairage d'appoint à l'aide d'une bande LEDs adhésive de couleur blanche.


Cette éclairage sera commandé par le Wall Plug de Fibaro via les ondes radios Z-wave.

Le protocole Z-Wave sera géré par une clé USB Z-stick à l'aide du logiciel Domoticz.

Vous pouvez trouver des rubans LEDs et son alimentation sur le site Chronoled.fr.



logo zwave 2. Matériel nécessaire :

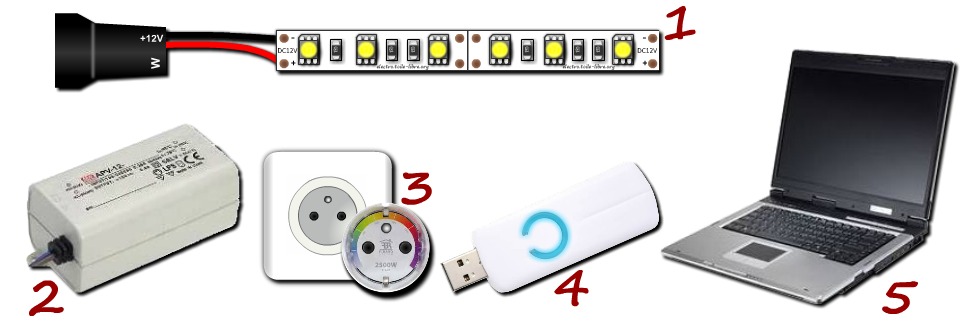

Pour réaliser cet éclairage d'appoint commandé par le réseau domotique je vais utiliser le matériel et les logiciels suivant :
    • Ruban de LEDs blanc (1).
    • Alimentation pour LEDs (2).
    • Wall Plug (Fibaro) (3).
    • Z-stick (Z-wave) (4).
    • Raspberry Pi ou ordinateur avec Ubuntu (5).
    • Domoticz.



logo zwave 3. Étude du matériel :

Pour fonctionner les LEDs doivent être alimentées par en courant continu de tension 12V.
Pour obtenir cette tension il faut convertir le signal 230V alternatif délivré par le fournisseur d'énergie (ERDF) en un signal continu.
Le redressement du signal et l'adaptation de la tension est assuré par l'alimentation à courant continu.
En fonction de l'alimentation utilisée celle-ci peut intégrer une protection contre les court-circuits et les surtensions.



    3.1. Étude de l'alimentation à courant continu :

L'alimentation permet de délivrer une tension continue (réglable ou fixe) à partir d'une tension d'entrée alternative (monophasée 230V 50Hz ou triphasée 400V 50Hz).

Dans notre cas on utilisera une alimentation monophasée dont la tension d'entrée est comprise etre 90 et 264V atlternatif qui génère en sortie 12V continu.

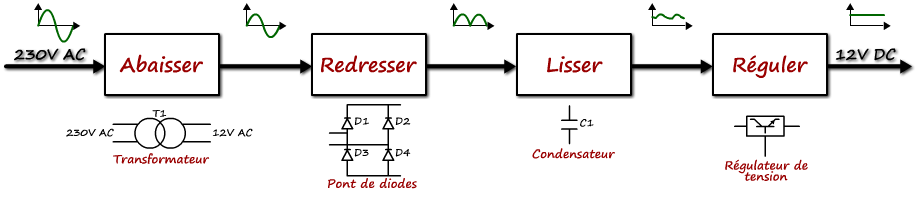

Une alimentation est composée de différent élément qui sont :
    • Un transformateur qui permet d'abaisser la tension.
    • Un pont de diodes qui permet de redresser la tension.
    • Un condensateur qui permet de lisser ou filtrer la tension.
    • Un régulateur de tension qui permet de stabiliser la tension.
signal alimentation stabilisée


    3.2. Étude d'un ruban à LEDs 5050 :

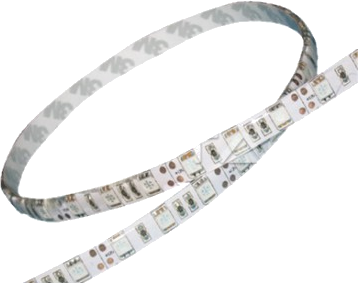

Un ruban à LEDs 5050 est composés d'une succession de LEDs.

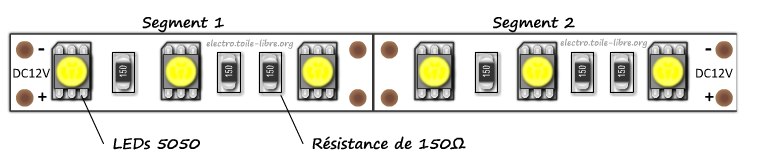

Prenons la portion de ruban ci-dessous :
segment ruban LED 5050

On peut observer 2 segments identiques qui contiennent :
    • 3 résistance de 150Ω.
    • 3 LEDs SMD 5050.

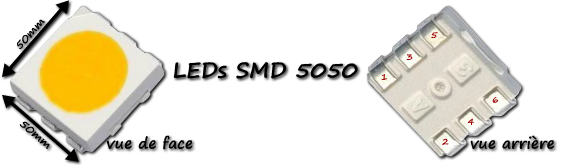

Étudions un composant LED SMD 5050 :
LED SMD

En réalité ce composant de dimension 50x50mm est embarque 3 chips lumineux il contient donc 3 LEDs.
Pour le savoir il faut compter le nombre des contacts électriques (pâtes) sur la vue arrière, il y a 6 contacts électrique donc le composant embarque 3 LEDs.

Symbole électrique d'une LED SMD 5050 :
Un chips lumineux est composé de 3 LEDs en série avec une résistance de 150Ω.
symbole LED

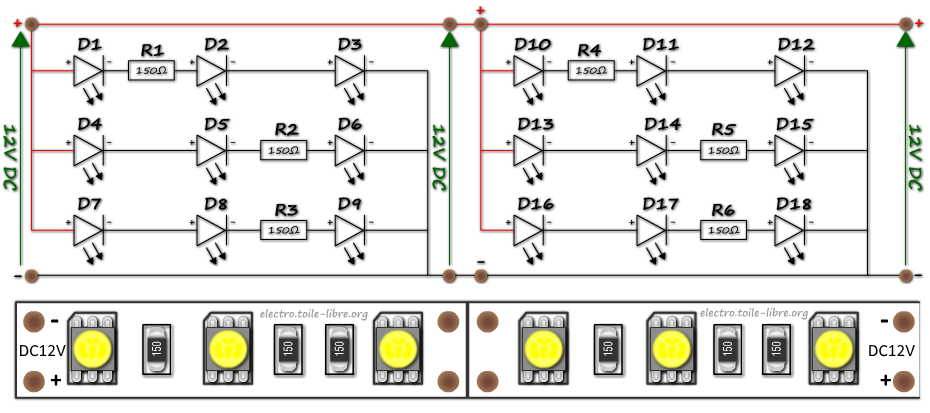

Schéma électrique d'une portion de ruban LED :
Chaque Chips lumineux (3 LEDs) est placé en dérivation des autres.
Ils sont tous soumis à la tension fournis par l'alimentation à stabilisée soit une tension de 12V continu.
schéma ruban LED



logo zwave 4. Mise en œuvre :

    4.1. Exclusion/Inclusion du Wall Plug :

Pour faciliter l'ajout du Wall Plug ou tout autre périphérique Z-Wave, je vous conseille d'exclure le Wall Plug du réseau Z-Wave puis de l'inclure dans un second temps.


        Exclusion :

    • Pour exclure le Wall Plug il faut déconnecter le Z-Stick du port USB.
    • Appuyer 3 secondes sur le bouton du Z-Stick celui doit se met à clignoter jaune / orange.
    • Appuyer 3 fois sur le bouton d'inclusion du Wall Plug.
    • L'exclusion est réussie lorsque le Z-Stick s'arrête de clignoter orange et reste fixe de couleur bleu environ 2 secondes.
    • Il se remet à clignoter jaune / orange après ce qui permet d'exclure d'autres périphériques si on le souhaite.

        Ajout / Inclusion :

    • Appuyer une fois sur le bouton du Z-Stick celui doit clignoter bleu.
    • Appuyer 3 fois sur le bouton d'inclusion du Wall Plug.
    • L'inclusion est réussie lorsque le Z-Stick s'arrête de clignoter bleu et reste fixe environ 2 secondes.
    • Il se remet à clignoter bleu après ce qui permet d'ajouter d'autres périphériques.


    4.2. Paramétrage de domoticz :




    4.3. Raccordement du ruban à LEDs :

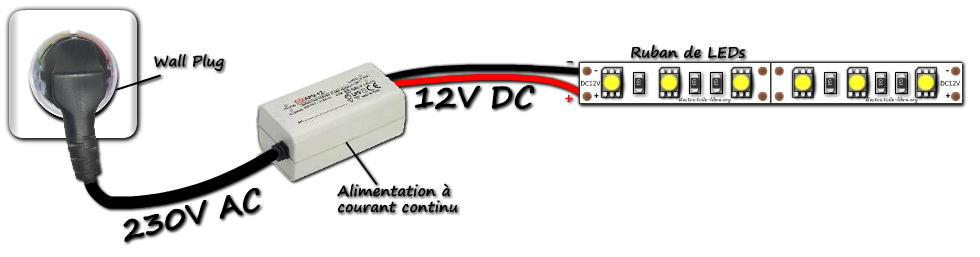

    • Relier la sortie de l'alimentation à le ruban de LEDs en utilisant les couleurs des conducteurs pour respecter la polarité (couleur rouge pour le potentiel + et couleur noir pour le potentiel -).
raccordement ruban LED


    4.4. Test de la commande du ruban à LEDs :

Pour piloter votre éclairage à LEDs vous avez 2 possibilités soit :
    • Utiliser votre smartphone ou tablette et par la connexion Wifi il vous est possible de piloter le Wall Plug à l'aide de Domoticz.
    • Appuyer sur le bouton du Wall Plug pour allumer ou éteindre le ruban de LEDS.
