TP MELEC | Préparation, réalisation et livraison d'un interrupteur crépusculaire 👨‍💻

comment fabriquer un interrupteur crépusculaire DIY

Afin de répondre à la demande d'un client, vous allez devoir préparer, réaliser et livrer un interrupteur crépusculaire à base d'une carte Arduino, qui permettra de commander un éclairage extérieur sous Basse Tension 230V en fonction de l'éclairement ambiant.

Sommaire :

• Pédagogie BAC PRO MELEC
• Sujet

Pédagogie BEP / BAC PRO MELEC :

L'activité de préparation, réalisation et de livraison dure au minimum 4 heures et elle est réalisée en autonomie.
Elle nécessite d'utiliser un ordinateur disposant d'une connexion internet afin que l'élève puisse s'informer et pour consulter un guide sur le la photorésistance et l'Arduino.

📜 Objectifs :

• Comprendre le fonctionnement d'une photorésistance.
• Identifier les composants nécessaire à la fabrication d'un interrupteur crépusculaire.
• Compléter le schéma électrique sur papier et le réaliser sur le logiciel CAO Winrelais.
• Concevoir l'interrupteur crépusculaire (câblage).
• Livrer au client le montage répondant à la demande du client.

Préparation :

Pour fabriquer cet interrupteur crépusculaire, l'élève va devoir dans un premier temps prendre connaissance du composant permettant de mesurer l'éclairement (photorésistance). Afin de prendre en compte les contraintes liées à l'efficacité énergétiques et celles imposées par le client, il devra choisir la technologie des lampes à installer.

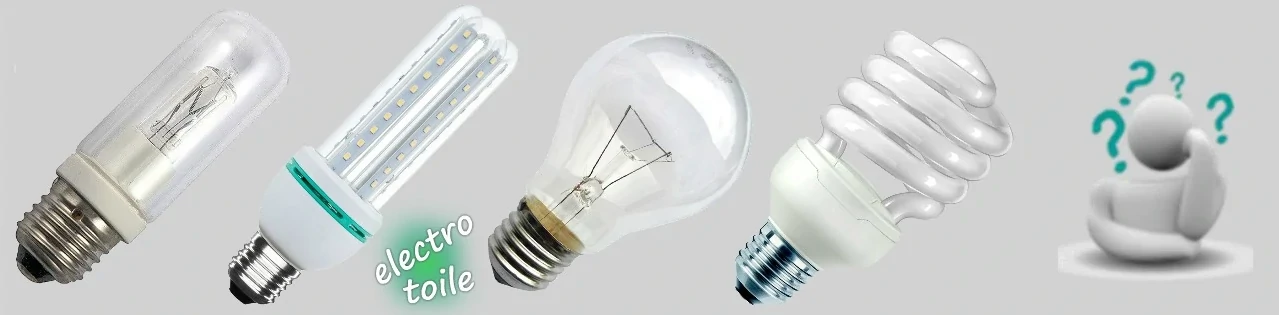

Choix des lampes en fonction de l'efficacité énergétique

Ensuite viendra le choix du relais permettant de commander l'éclairage à partir de l'Arduino et le disjoncteur pour protéger le circuit électrique. L'élève devra compléter le schéma électrique, la partie concernant l'alimentation des lampes en Basse Tension, la partie TBT 12V de la carte Arduino étant déjà réalisée. Enfin, afin de faire l'inventaire du matériel nécessaire, l'élève devra compléter un tableau de listing avec une tarification du montage.

Réalisation :

Lors de la phase de réalisation, l'élève doit copier / coller un programme déjà réalisé et l'utiliser dans le logiciel Arduino IDE. Vient alors les raccordements du montage et les vérifications visuelles et mesures électriques afin de s'assurer du bon fonctionnement du montage.

Livraison au client :

Lors de la livraison au client, l'élève effectue les essais permettant de démontrer le bon fonctionnement du montage. Puis il doit réaliser le schéma électrique complet du montage sour le logiciel de CAO Winrelais en utilisant la bibliothèque de symboles fournie.
