1. Présentation :
Le module de la marque Fibaro de référence FGRGB-101 est un contrôleur Z-Wave pour bandeaux de LEDs trois couleurs (RGB) avec ou sans le blanc (W).
Il permet de faire varier sans fil à l'aide du protocole radio Z-Wave les couleurs ou la luminosité des rubans de LEDs RGB et RGBW 12VDC et 24VDC.
Possibilités du module :
• Faire varier les 3 canaux rouge, vert, bleu et le canal blanc à l'aide des ses quatres sorties analogiques 12V/24VDC.
• Mesurer par exemple la température ou la luminosité à partir des ses 4 entrées analogiques (0-10V).
• Mesurer la consommation d'énergie électrique sur les 4 canaux.
• Son faible encombrement permet de le placer facilement dans une boîte d'encastrement ou de dérivation.
-

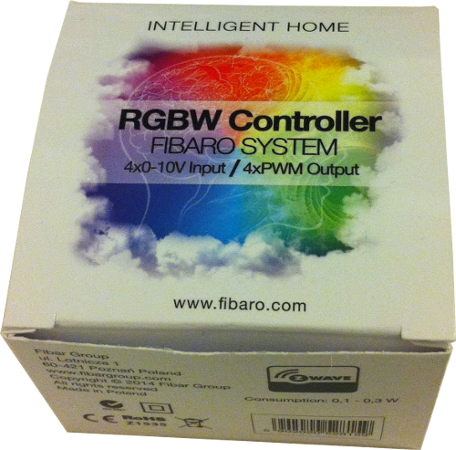

Boîte du module RGBW
Le format des boîtes des modules Z-Wave est toujours le même
-

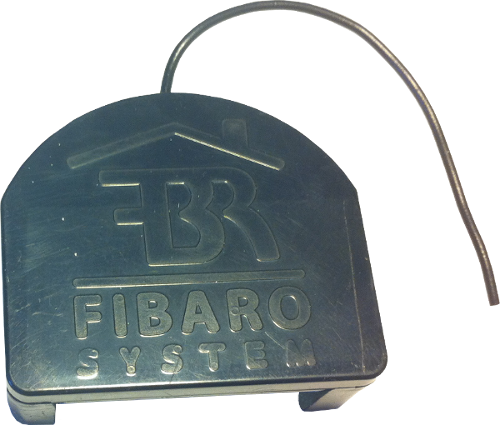

Module face avant
Vue de face du contrôleur RGBW
-

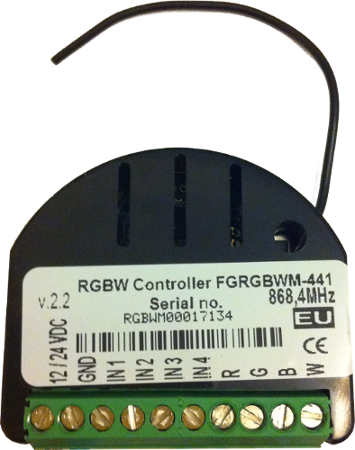

Module face arrière
Contrôleur RGBW vue du bornier qui possède 10 petites bornes à vis
-

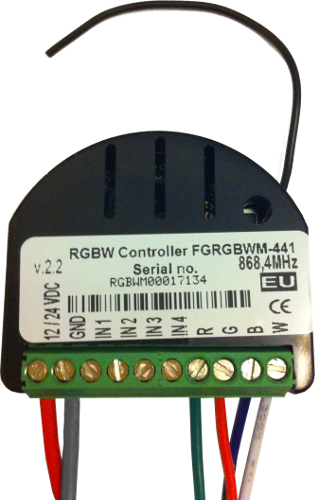

Raccordement du module
Pour piloter un bandeaux de LEDS RGBW (Rouge Vert Bleu Blanc) il faut raccorder l'alimentation (12V/24VDC et GND) et les 4 sorties (R, G, B, W)
2. Caractéristiques techniques :
• Récepteur radio Z-Wave.
• Alimentation 12V DC ou 24V DC (DC = continu).
• Intensité totale sur les 4 canaux : 12A.
• Intensité maximale sur 1 canal : 6A.
• Puissance consommée : 0,3W.
• Fréquence du signal radio Z-Wave : 868,42MHz.
3. Ajouter ou exclure le module sur la HC2 :
•Pour inclure (ajouter) le module RGBW sur la Home Center 2 suivre la vidéo ci-dessous :
•Pour exclure le module RGBW sur la Home Center 2 suivre la vidéo ci-dessous :
