Télécommande - Minimote Z-Wave (Aeon Labs)

Sommaire :
• 1. Présentation
• 2. Caractéristiques techniques
• 3. Mise à jour du firmware
• 4. Ajouter ou inclusion du module sur la HC2

1. Présentation :

Le contrôleur Minimote Aeon Labs est une télécommande à 4 boutons utilisant le protocole Z-Wave compatible avec une grande variété de modules (interrupteurs, détecteurs de mouvement, variateurs,...).
Il est donc possible de commander à distance l'éclairage, les rubans de LEDs ou les volets roulants.
Pour l'utilisation de ce contrôleur il est conseillé de mettre à jour son firmware.

> > > >

Infos

Télécommande Aeon Labs

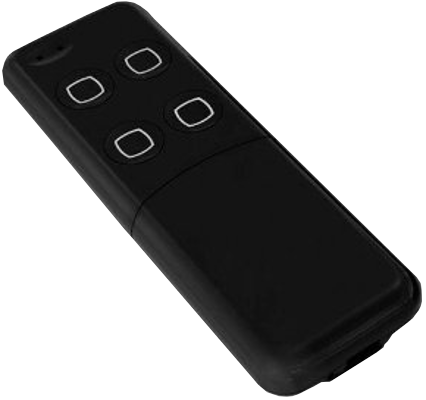

La télécommande face avant comporte 4 boutons (version noire)
Infos

Télécommande Aeon Labs

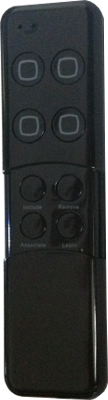

Le clapet coulissant donne accès aux boutons permettant de paramétrer le réseau Z-Wave
Infos

Télécommande Aeon Labs

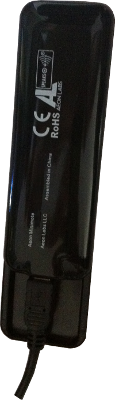

La télécommande face arrière comporte un port USB pour la recharge des batteries ou la mise à jour du firmware
Infos

Télécommande Aeon Labs

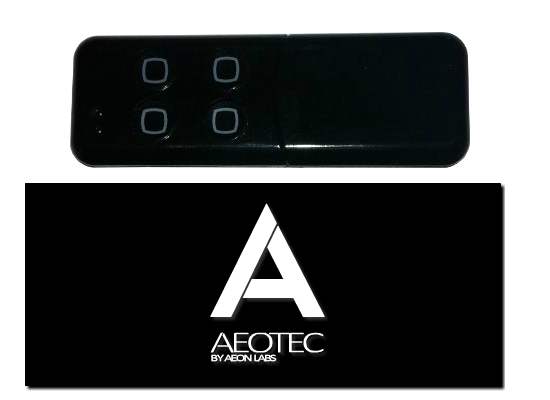

La télécommande est livré dans un emballage noir

2. Caractéristiques techniques :

• Permet de paramétrage le réseau Z-Wave (inclusion / exclusion de modules z-wave)
• 4 boutons pour 8 scénarios (Appuis cours ou long).
• Fonction Marche ou Arrêt (Tout Ou Rien) ou variation.
• 4 boutons pour le paramétrage.
• Batterie rehargeable par USB.
• Mise à jour du firmware par USB.
• Fréquence du signal radio Z-Wave : 868,42MHz.
• Indications par LEDs (rouge ou bleu).

3. Mise à jour du firmware :

La mise à jour du Firmware de la télécommande nécessite de relier le contrôleur Minimote via le cordon USB à votre ordinateur.

4. Ajouter ou inclusion du module sur la HC2 :

Pour ajouter la télécommande à votre réseau Z-Wave à partir d'une Home Center 2 il faut se rendre sur l'onglet "Modules" puis cliquer sur "add or remove device".
Ensuite il faut cliquer sur "Ajouter" puis sur la télécommande il faut appuyer sur le bouton LEARN.

5. Code LUA permettant de commander le contrôleur RGBW sur HC2 :

Le code LUA ci-après permet d'allumer ou d'éteindre le module RGBW ou de choisir parmi certains programme de changement de couleurs ("startProgram").
La télécommande Aeon Labs a comme identifiant : 42.
Le contrôleur RGBW a comme identifiant : 49.

   --[[
%% properties
49 sceneActivation
%% globals
--]]

local Bouton_minimote = tonumber(fibaro:getValue(49, "sceneActivation"))
if (Bouton_minimote == 1) -- Si on appui rapidement sur le bouton 1 de la télécommande
	then
			fibaro:debug("Bouton 1 appui COURT:")
 		 if ((tonumber(fibaro:getValue(42, 'value'))) == 0) -- Si le module RGBW est à l'arrêt

			then fibaro:call(42,'turnOn') -- Alors on allume le module RGBW
			fibaro:debug("Allumage LED")

		else

			fibaro:call(42,'turnOff')  -- Sinon on éteint le module RGBW
			fibaro:debug("Extinction LED")
end

	elseif (Bouton_minimote == 3) -- Sinon si on appui rapidement sur le bouton 2 de la télécommande

	then -- alors on lance le programme n°7 du module RGBW (changement de couleurs)

fibaro:debug("Bouton 2 appui COURT")
fibaro:call(42, "startProgram", "7") -- Choix du programme n°7

	elseif (Bouton_minimote == 4) -- Sinon si on appui longtemps sur le bouton 2 de la télécommande

	then -- alors on lance le programme n°4 du module RGBW (changement de couleurs)

fibaro:debug("Bouton 2 appui LONG")
fibaro:call(42, "startProgram", "4") -- Choix du programme n°4


   elseif (Bouton_minimote == 5)  -- Sinon si on appui rapidement sur le bouton 3 de la télécommande

then -- alors on lance le programme n°3 du module RGBW (changement de couleurs)

fibaro:debug("Bouton 3 appui COURT")
fibaro:call(42, "startProgram", "3") -- Choix du programme n°3

     elseif (Bouton_minimote == 6)  -- Sinon si on appui longtemps sur le bouton 3 de la télécommande

then -- alors on lance le programme n°3 du module RGBW (changement de couleurs)

fibaro:debug("Bouton 3 appui LONG")
fibaro:call(42, "startProgram", "5") -- Choix du programme n°5
end
