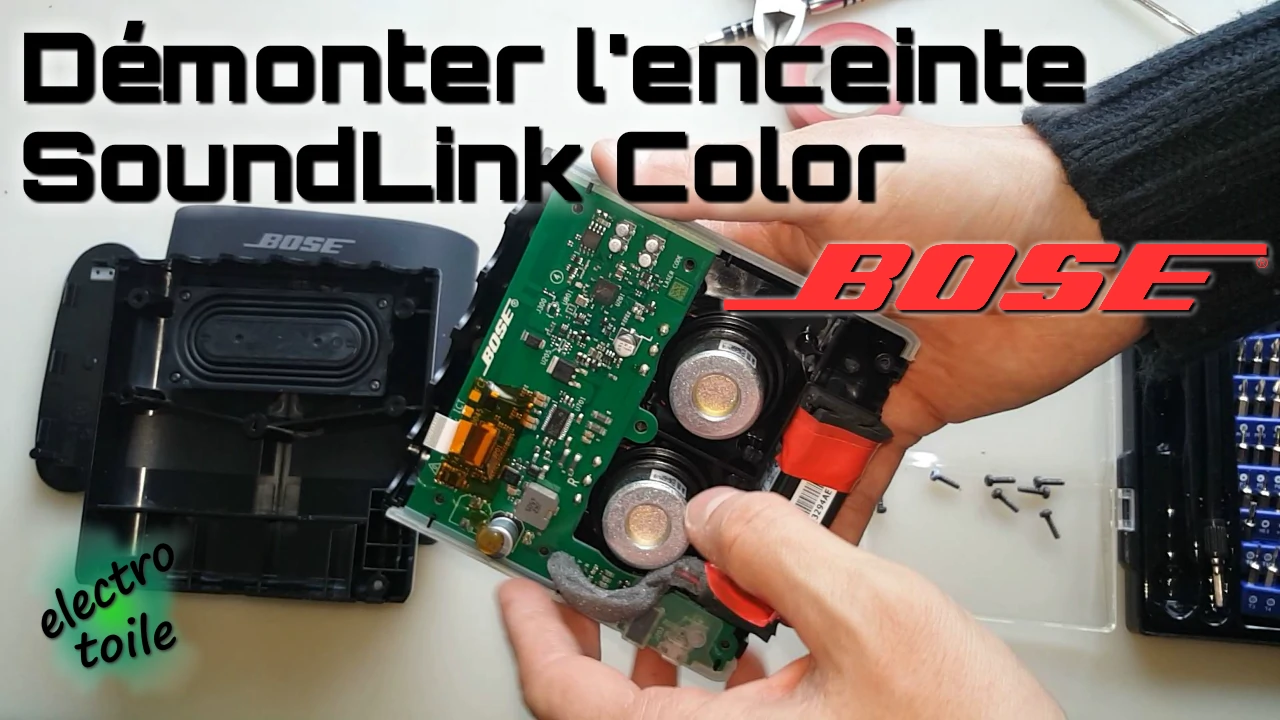

Démonter l'enceinte bluetooth BOSE SoundLink Color II pour dépanner la batterie

> >

L'enceinte SoundLink Color II de Bose est une enceinte portable bluetooth avec laquelle vous pourriez avoir quelques problèmes de batterie sur le long terme. Alors, si l'enceinte ne s'allume pas, ou que la batterie ne se charge pas et que votre garantie est terminée, découvrez dans cet article comment démonter l'enceinte SoundLink Color pour la réparer en autonomie.

• Découverte de l'enceinte SoundLink Color 2
• Démonter l'enceinte SoundLink Color 2 Bose

Découverte de l'enceinte SoundLink Color 2 :

L'enceinte SoundLink Color 2 est une enceinte portable de marque Bose.

De part sa fabrication, avec sa coque en silicone, l'enceinte présente l'avantage d'être IPX4 ce qui la rend résistante aux éclaboussures, ce qui permet de l'utiliser en extérieur.

La recharge de la batterie se fait par le port micro USB placé sur le côté qui permettra d'obtenir une autonomie de 8 heures.

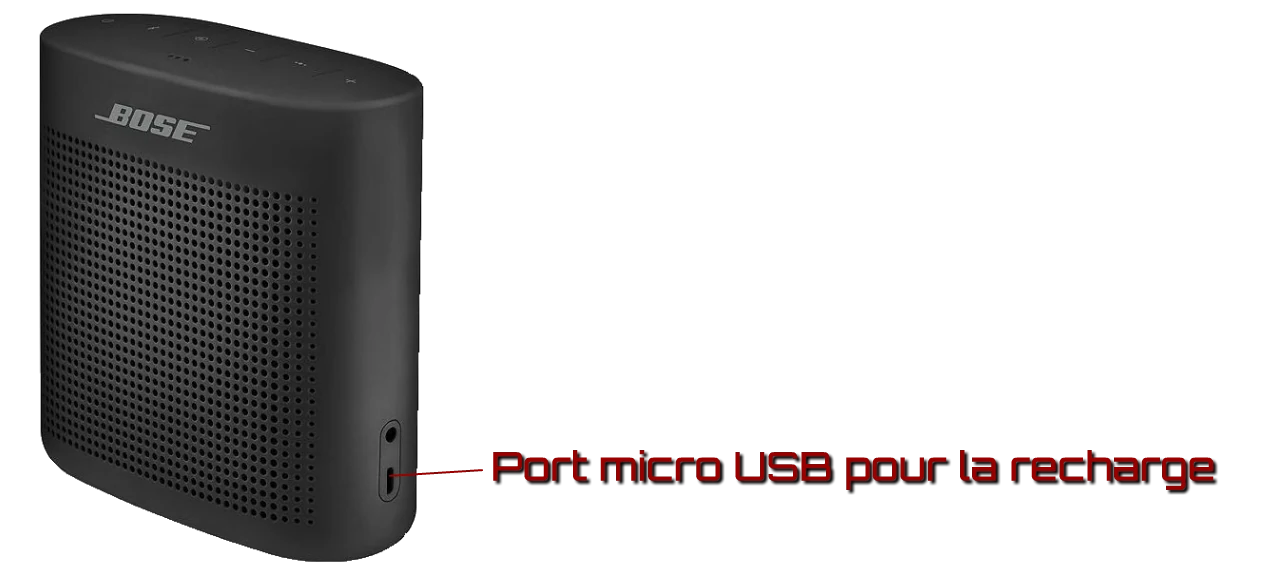

La recharge de l'enceinte Soundlink Color II se fait par le port Micro USB présent sur le côté — Emplacement du port micro USB de l'enceinte BOSE

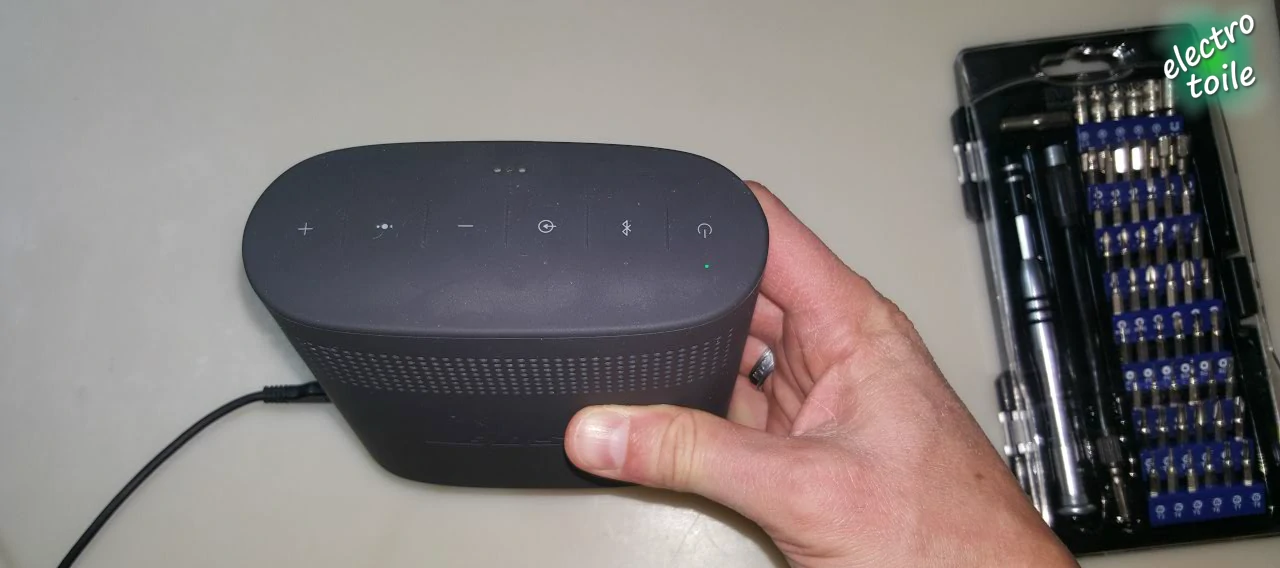

Branchement de l'enceinte sur le port micro USB pour la recharger — Recharge enceinte via port Micro USB

D'ailleurs cette batterie a la réputation de ne pas bien tenir dans le temps, du moins c'est ce qui ressort des commentaires des forums.

Démonter l'enceinte SoundLink Color 2 Bose :

J'ai du démonter cette enceinte Bose car elle ne voulait pas redémarrer et ce malgré le raccordement sur plusieurs alimentations USB différentes. Les constations étaient les suivantes :

Malgré l'appui sur les boutons, aucune réaction, pas de son, pas de LED allumée.
Malgré l'initialisation avec les boutons, aucune réaction.
Recharge prolongée, rien ne se passe.

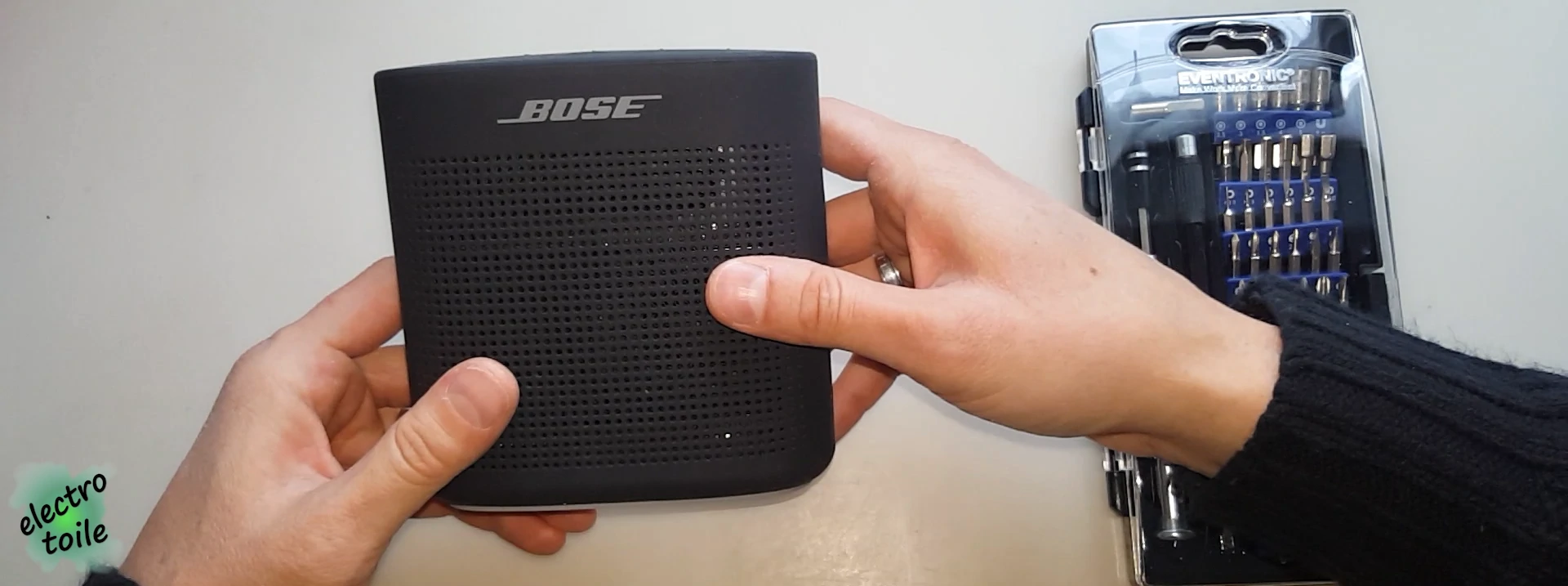

Pour démonter l'enceinte il faut retirer complètement la protection silicone — La protection en silicone protège l'enceinte contre les éclaboussures

La garantie étant terminée, je me suis lancé dans le démontage de l'enceinte SoundLink Color 2, afin de trouver la raison pour laquelle l'enceinte ne veut pas démarrer.

• Dans un premier temps, il faut localiser la petite flèche repérée en dessous de l'enceinte.

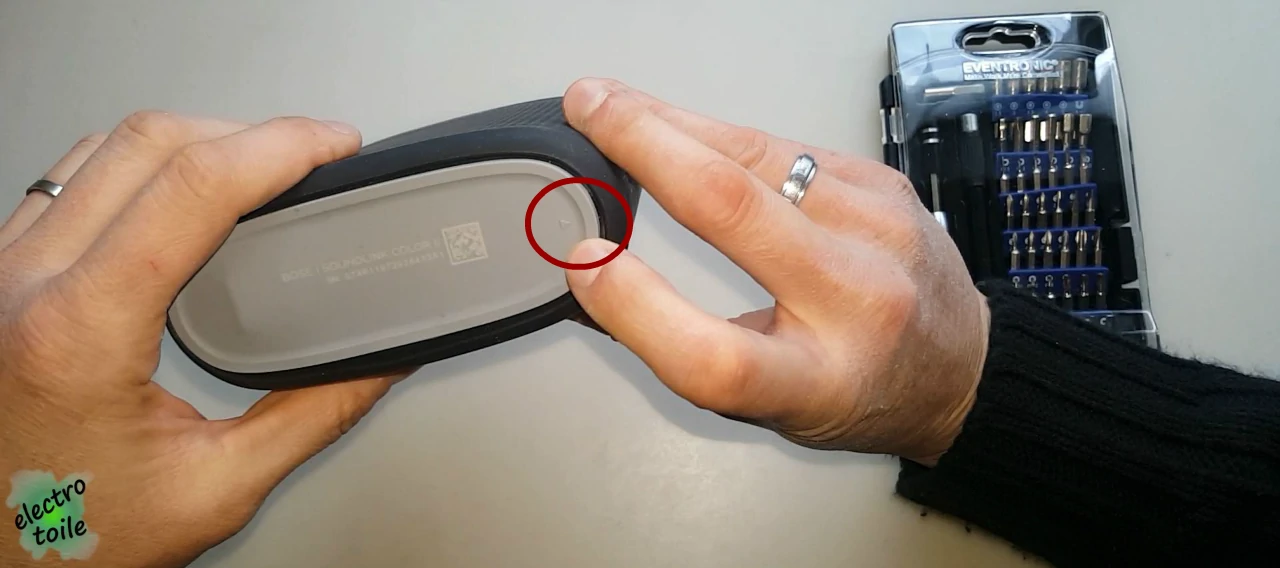

première étape localiser la flèche sur le silicone sous l'enceinte soundlink color II — Etape 1 : Localiser la petite flèche placée sur le silicone en dessous de l'enceinte

• Retirer le silicone inférieur sur le côté ou est présente de la flèche seulement.

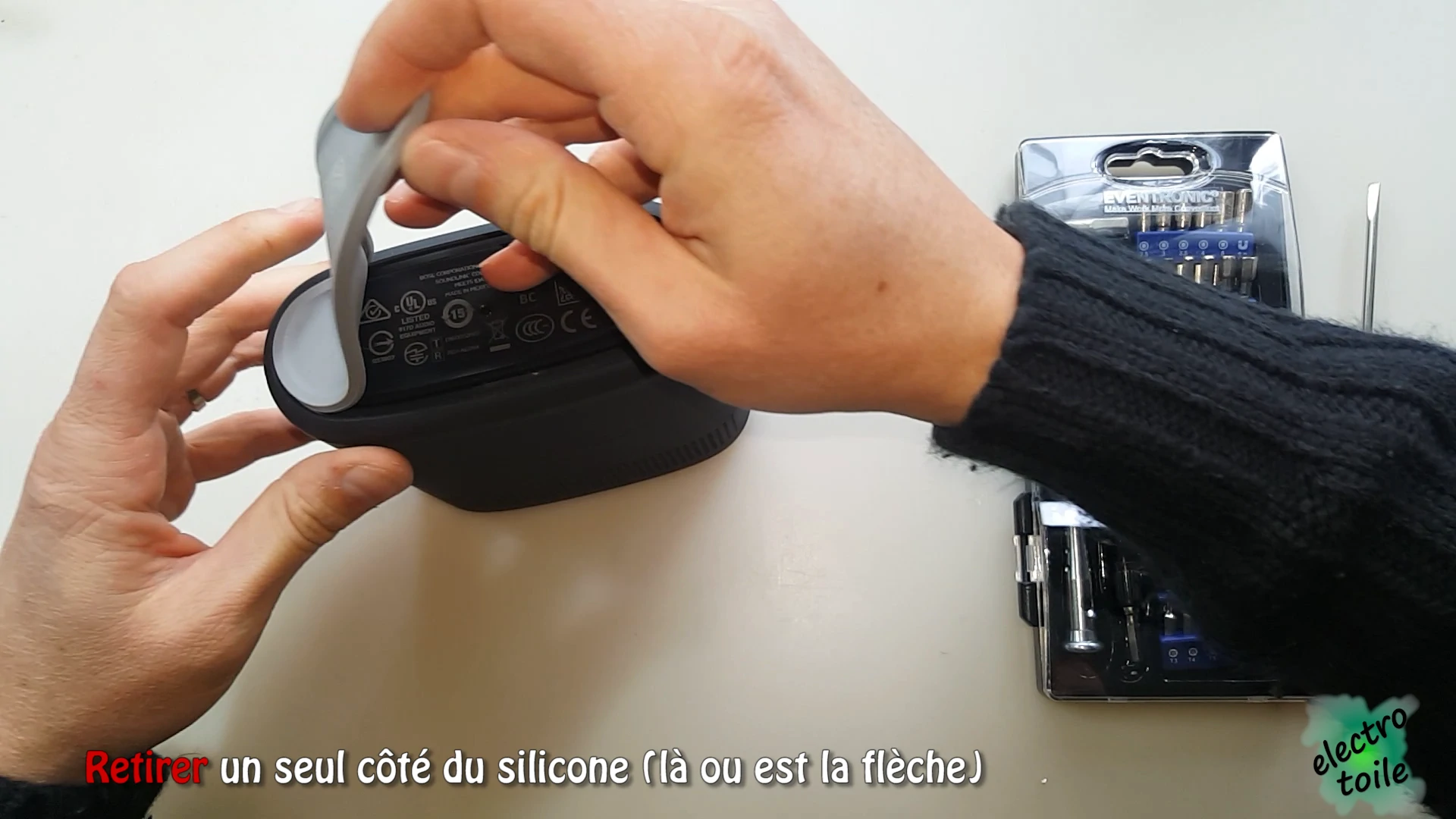

Soulever le silicone inférieur de l'enceinte soundlink color II — Etape 2 : Soulever le silicone inférieur

• Déclipser la base de l'enceinte à l'aide d'un tournevis plat inséré en-dessous. Faire levier avec le tournevis, puis le faire glisser afin de retirer la base de l'enceinte.

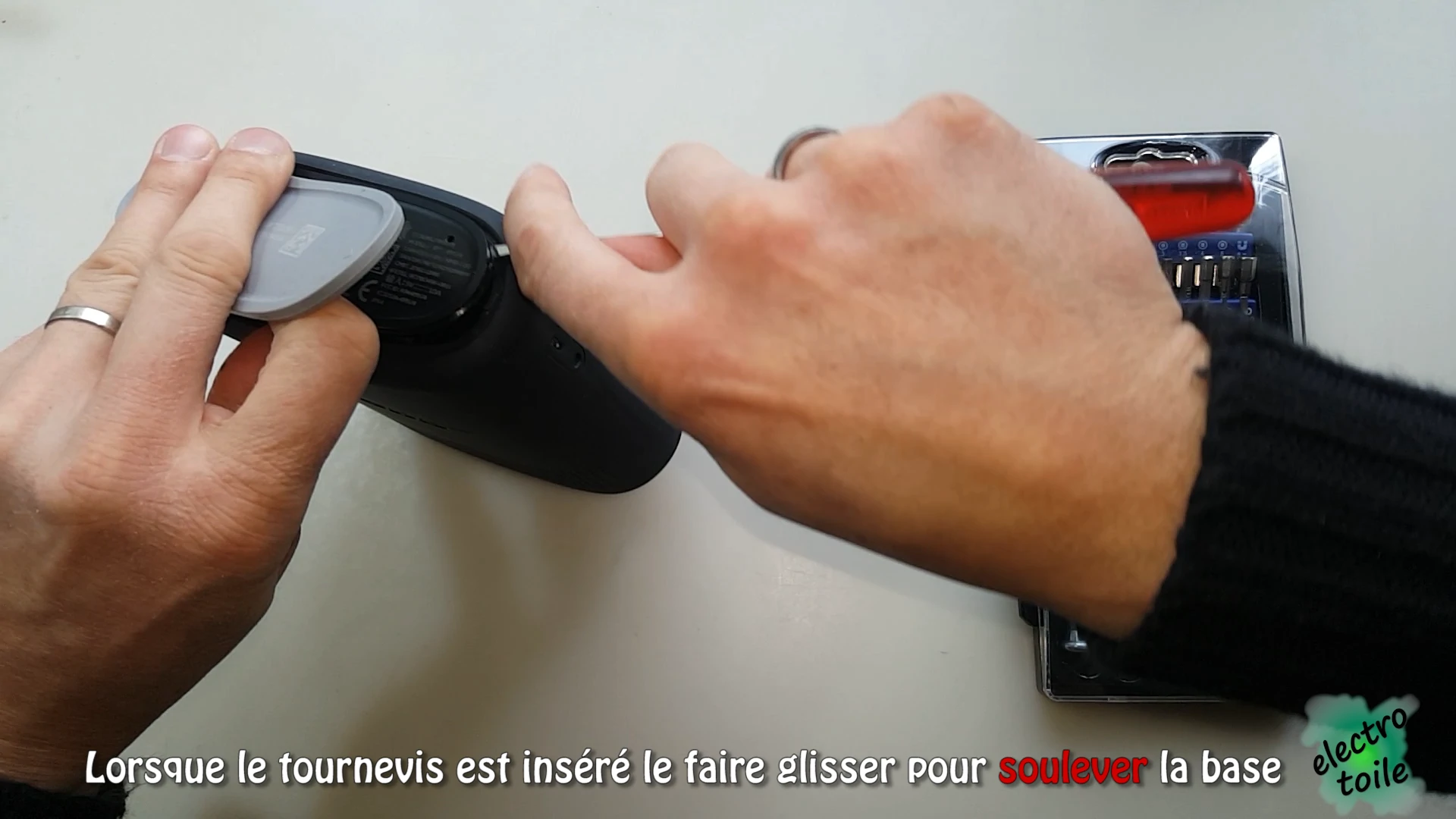

Déclipser le socle inférieur de l'enceinte Bose — Etape 3 : Retirer le socle de l'enceinte

• Sortir entièrement le silicone qui protège l'enceinte.

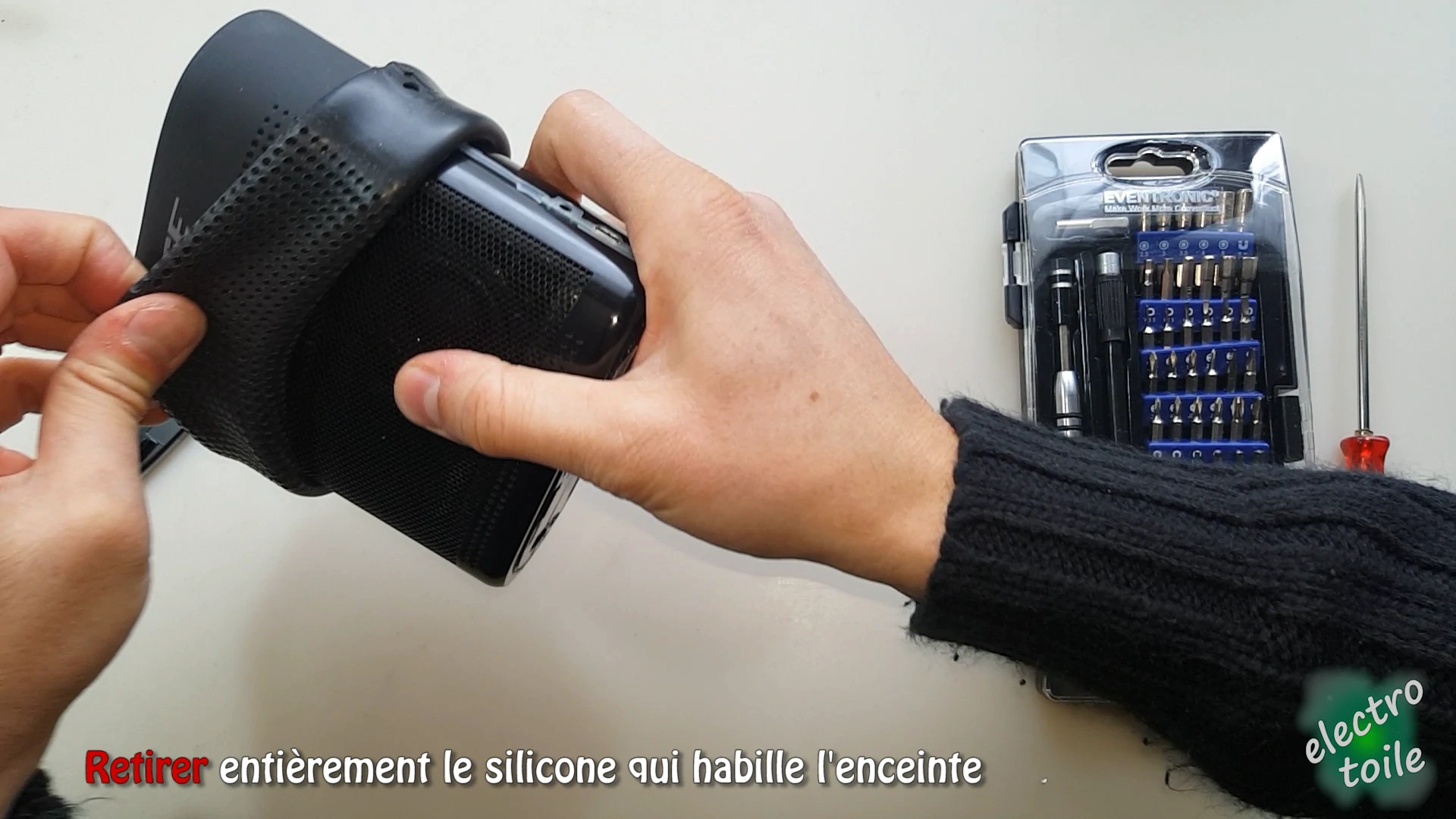

retirer entièrement le silicone qui habille l'enceinte en enroulant le silicone — Etape 4 : Enlever complètement le silicone qui entoure l'enceinte

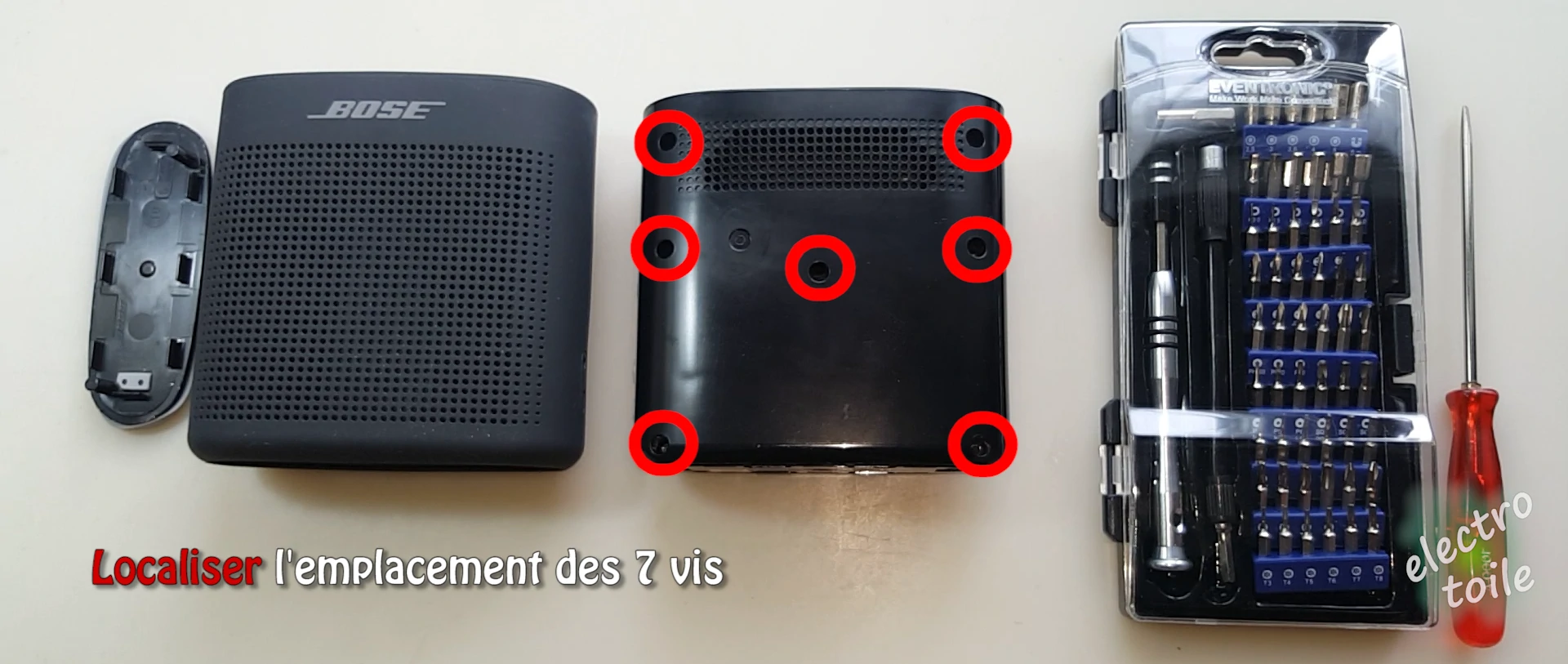

• Localiser l'emplacement des 7 vis maintenant l'enceinte fermée. Ces vis ont une tête Torx T10 percée Embout Torx T10 percé

, l'entrée de la vis n'étant pas très grande, il convient d'utiliser une tête assez petite.

Pour accéder aux vis et les dévisser, j'ai utilisé ce kit tournevis Eventronic qui contient de multiples embouts différentes, dont le Torx T10 avec un trou Embout Torx T10 percé qui permet de limiter le démontage.

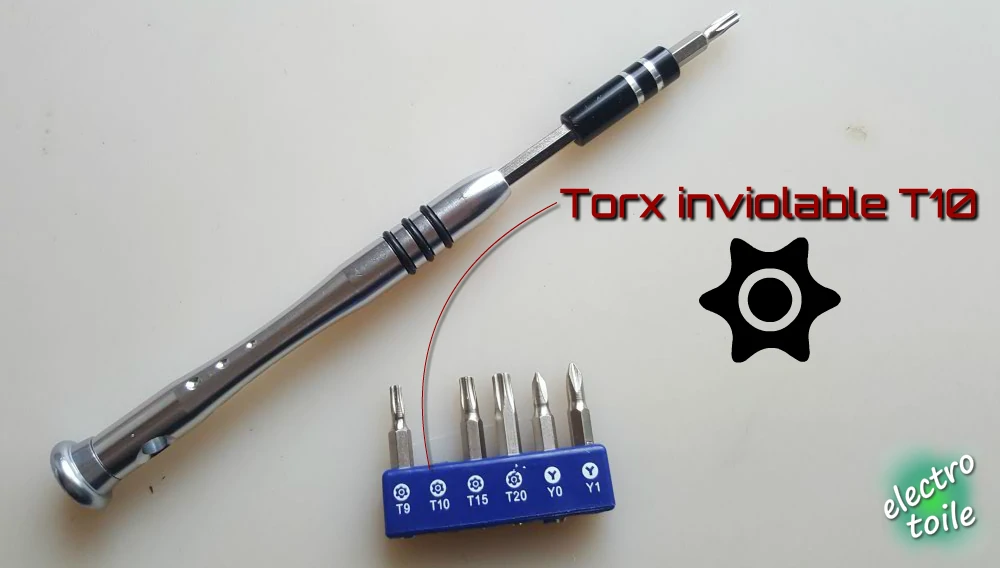

tournevis et embout Torx T10 sécurisé pour démonte l'enceinte soundlink color II de bose

• Dévisser les 7 vis. L'emplacement central semble un peu plus profond, déposer l'embout à la main, puis dévisser au tournevis.

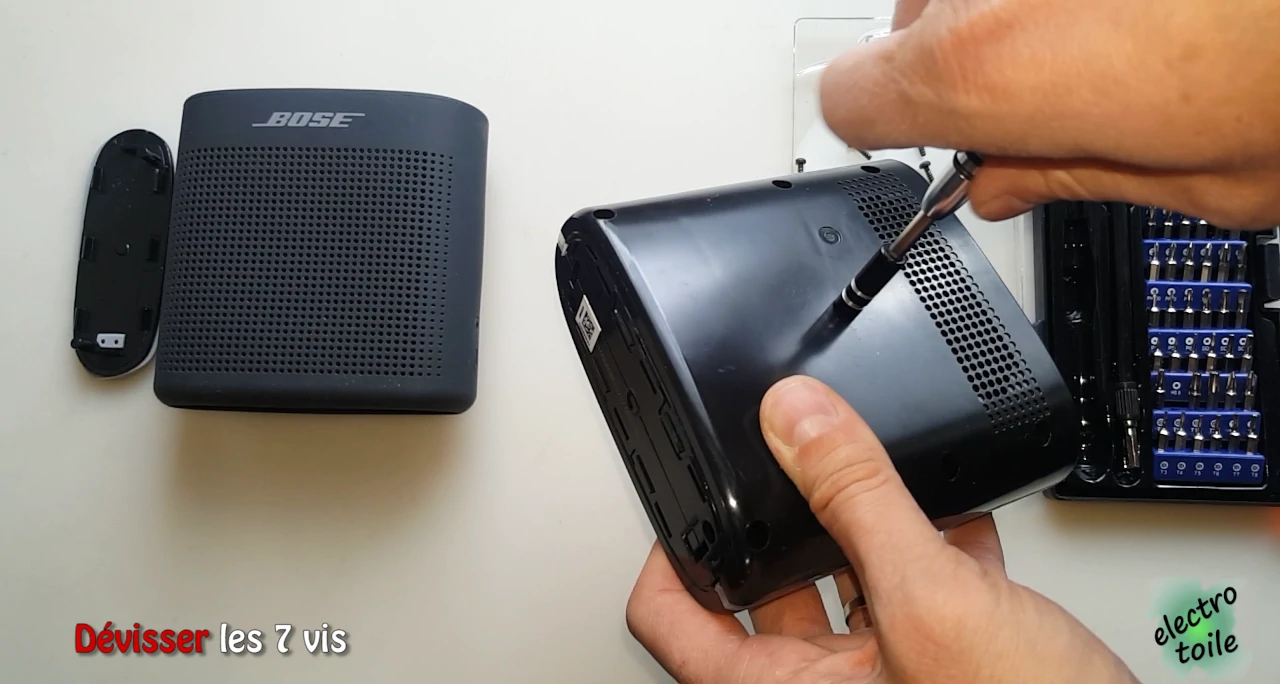

dévisser les 7 vis torx T10 pour démonter l'enceinte soundlink color II — Etape 6 : Retirer les 7 vis de l'enceinte

• Ouvrir le boîtier de l'enceinte en séparant les deux coques plastiques afin d'accéder au circuit électronique intérieur.

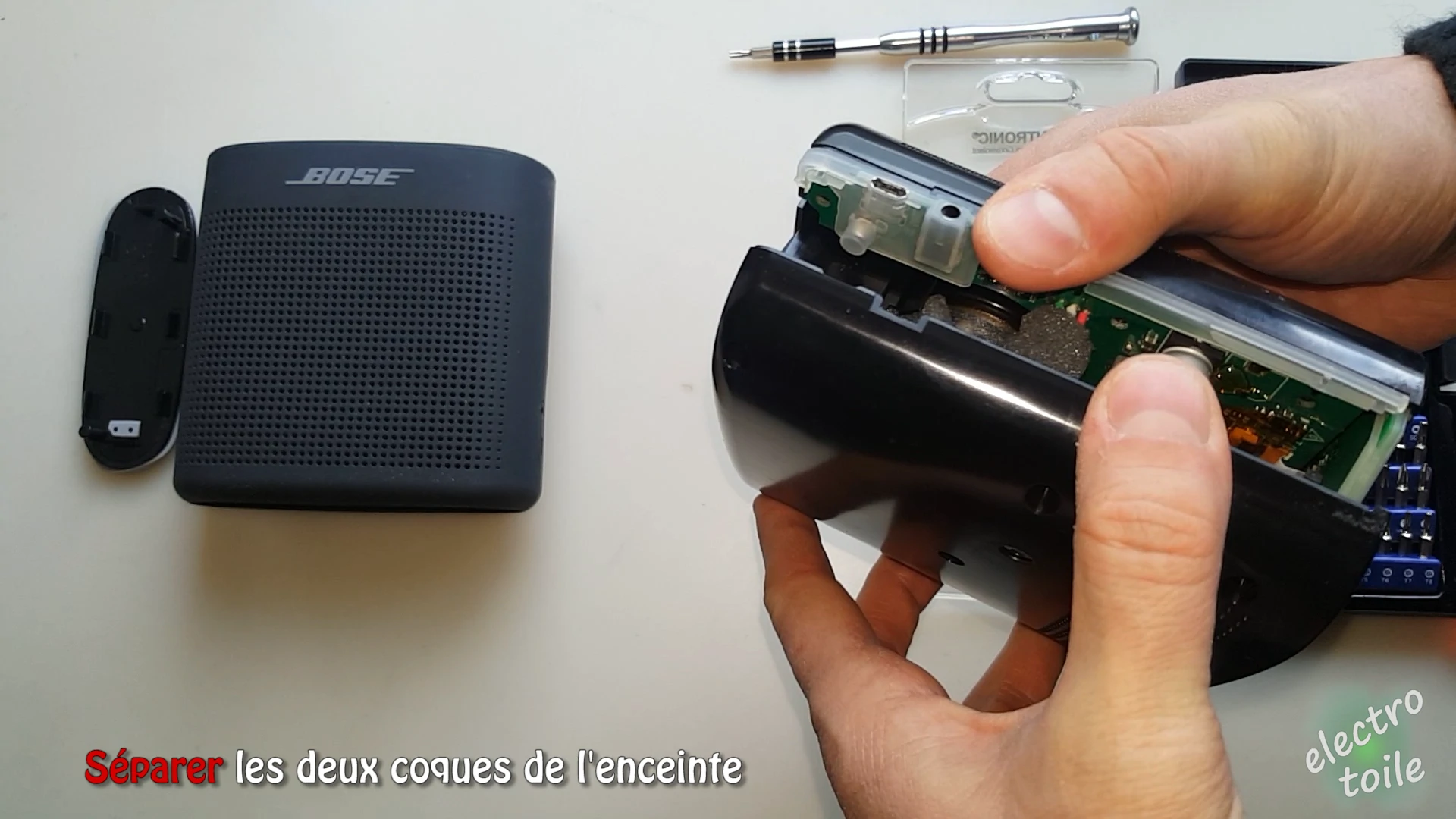

ouvrir le boîtier de l'enceinte portable soundlink color II de bose — Etape 7 : Séparer les deux coques de l'enceinte

• La batterie est logée en bas à l'intérieur d'une mousse de protection.

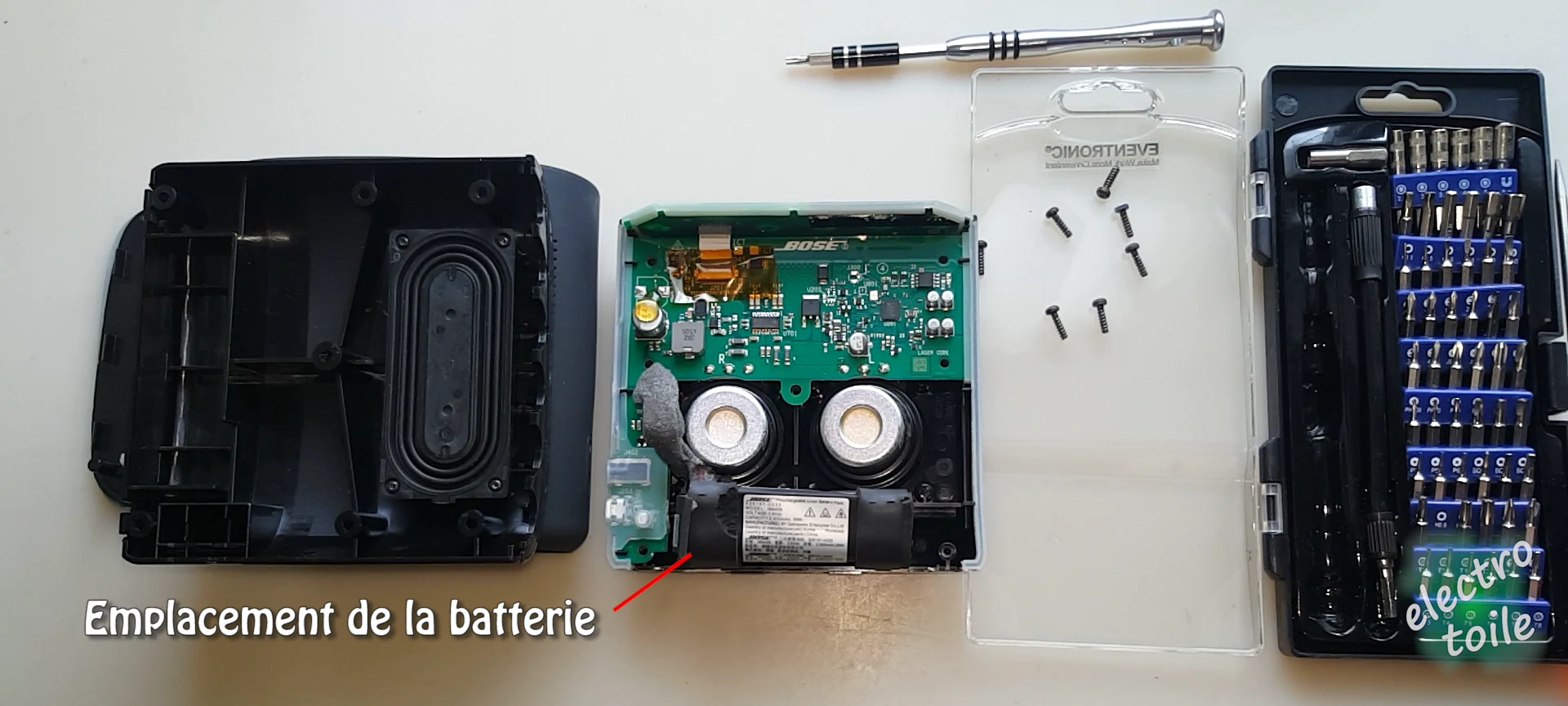

Emplacement de la batterie LGABB41865 pour l'enceinte portable soundlink color II de bose — Etape 8 : Accéder à l'emplacement de la batterie

Sur l'emballage de protection de la batterie on peut lire les caractéristiques suivantes sont :

Batterie rechargeable Li-ion.
Tension de 3,6V DC.
Capacité de 2500mAh ou 2,5Ah | 3,6V x 2,5Ah = 9Wh

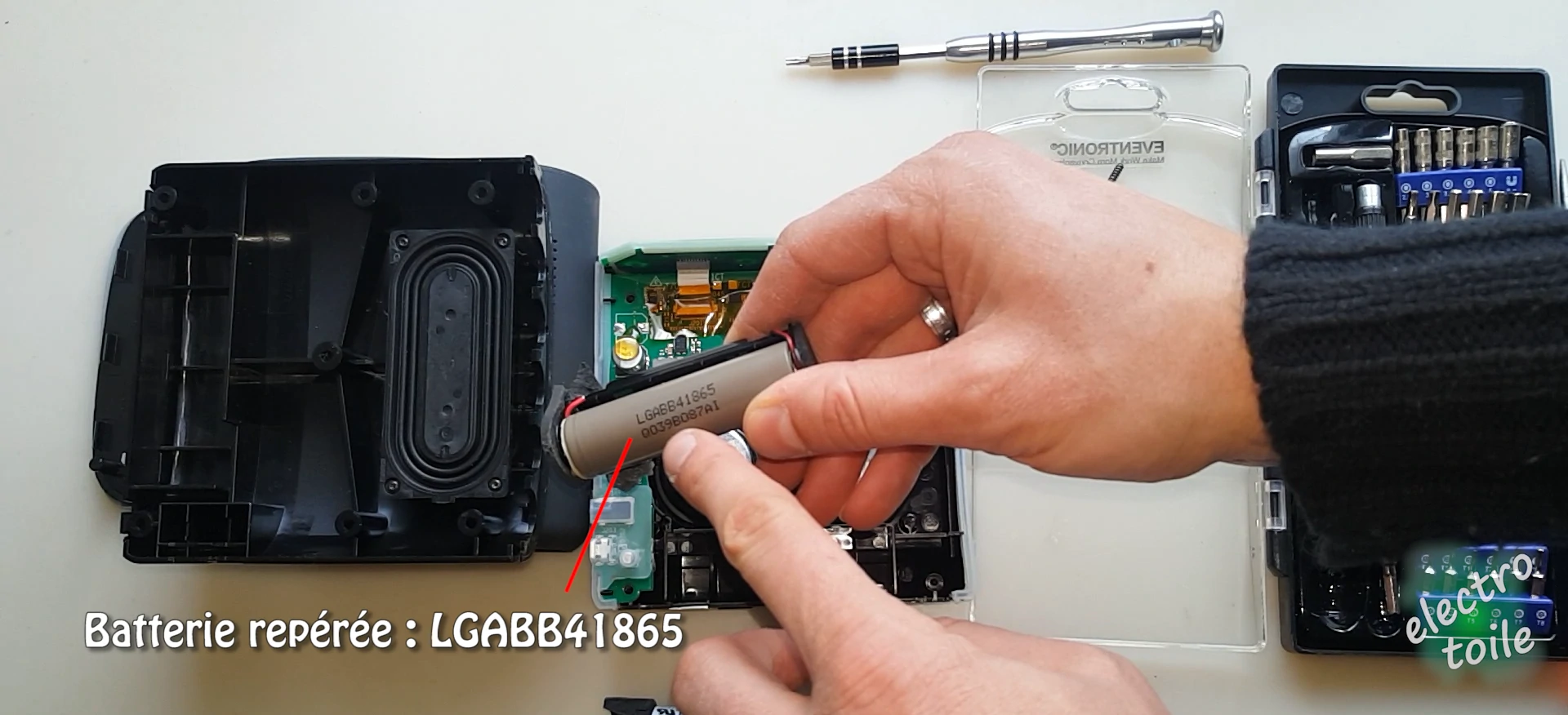

• En ouvrant la mousse de protection, on accède à la batterie rechargeable sur laquelle il est inscrit LGABB41865 (équivalence : Batterie 18650).

La batterie rechargeable est un composant qui peut être dangereux lors d'une mauvaise utilisation.
Pour votre sécurité, il faut :
• Vérifier que son enveloppe ne soit pas endommagée.
• Jamais mettre en court-circuit les 2 pôles de la batterie.
• Ecarter la batterie d'une source de chaleur.
• S'abstenir d'y toucher si vous n'êtes pas sûr de ce que vous faites.

• Au dos, on trouve le circuit imprimé du bloc batterie.

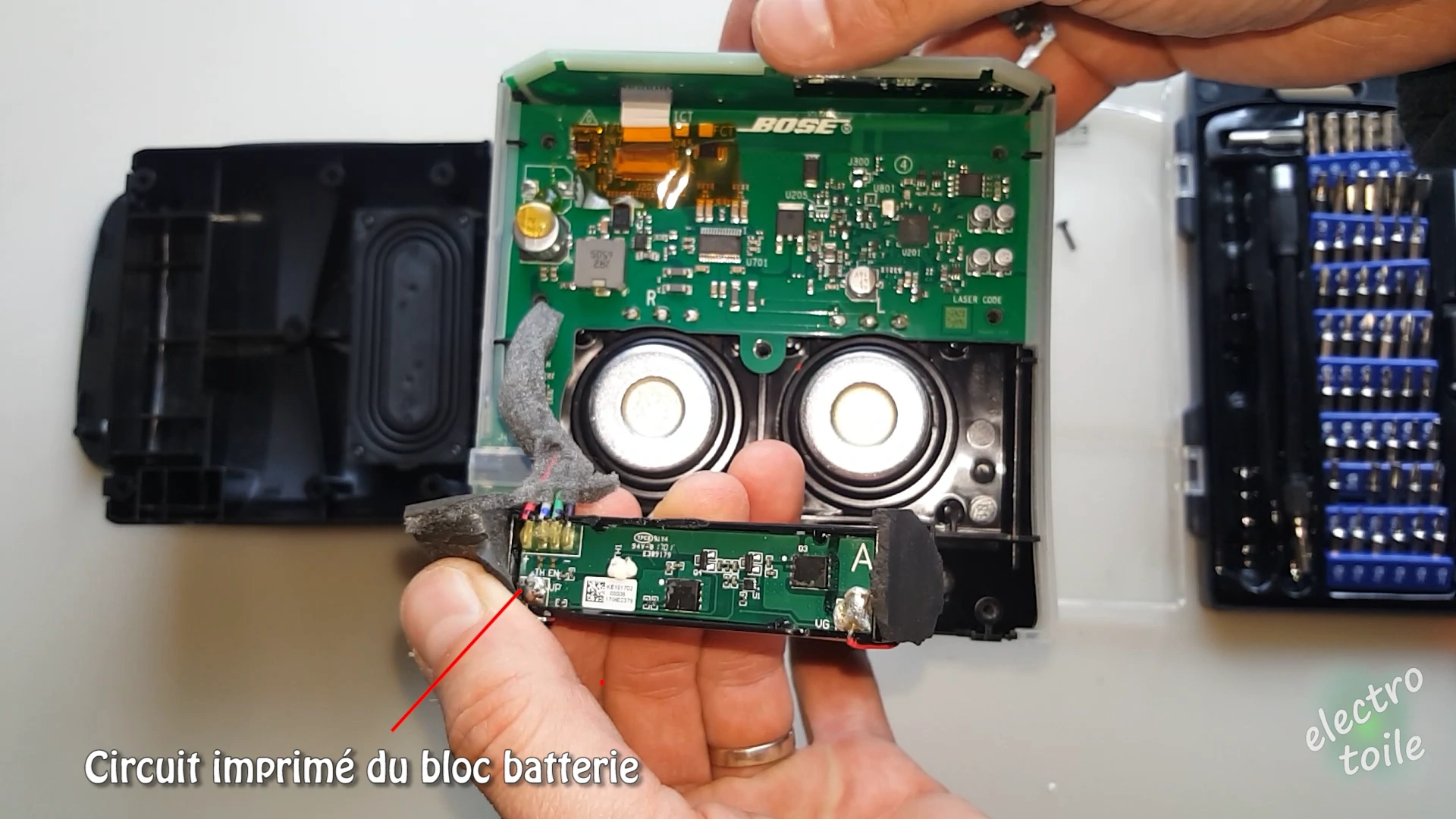

Circuit imprime du bloc batterie pour l'enceinte portable soundlink color II de bose — Etape 10 : Accès au circuit imprimé du bloc batterie

• C'est à ce niveau que j'ai réalisé la réparation de l'alimentation. En effet, les contacts de la batterie rechargeable c'étaient cassés, il n'y avait donc plus de contact électrique avec les bornes VG (pôle moins) et VP (pôle +) du circuit imprimé.

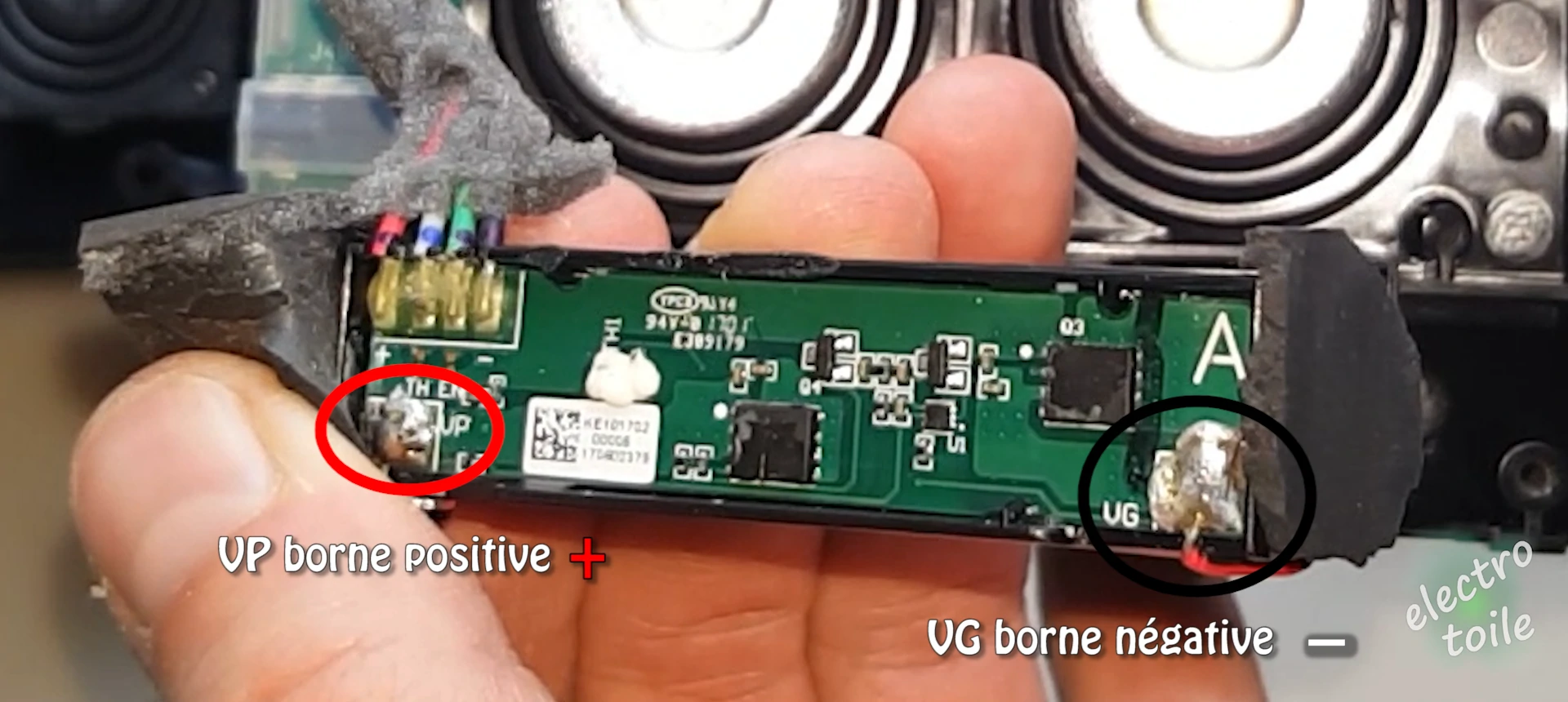

réparation bloc batterie enceinte bose — Etape 11 : Ressouder les contacts VG (-) ou VP (+)

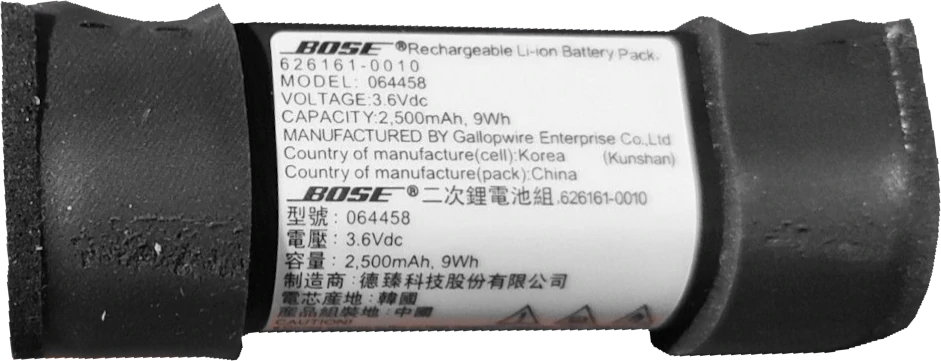

bloc batterie pour enceinte Bose Lithium 3,6V 2500mAh modèle 064458 — Bloc batterie d'origine pour enceinte Bose SoundLink Color

• Si la batterie de l'enceinte ne se charge plus, vous pourriez être obligé de la remplacer par une batterie lithium-ion 18650 rechargeable équivalente (Tension 3,6VDC, capacité 2500mAh).
