Amélioration du circuit d'éclairage de la chambre n°1

• Pédagogie BAC PRO MELEC
• Sujet
• Visite virtuelle de la maison

Pédagogie BAC PRO MELEC :

Objectifs :

• Proposer une solution au client et mettre à jour le dossier informatique pour la pièce attribuée.
• Réaliser la modification de l'installation électrique en respectant les demandes du client.
• Paramétrer le serveur domotique.
• Mettre en service et vérifier la conformité de la réalisation.

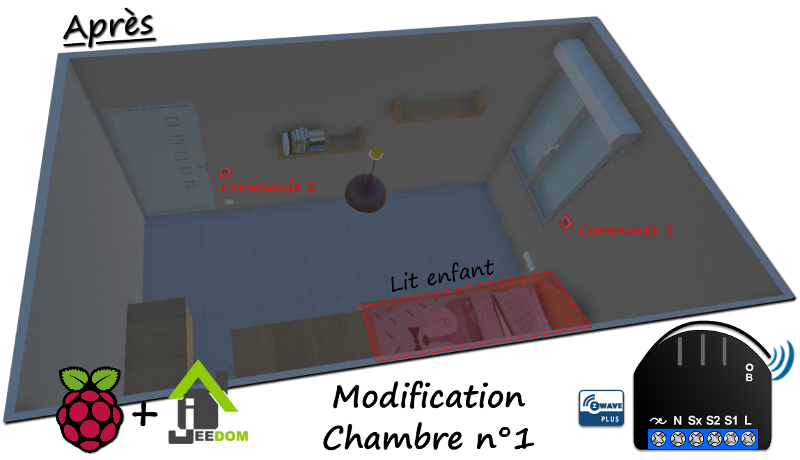

Illustration du TP amélioration et domotisation de la chambre 1

(voir maison virtuelle interactive).

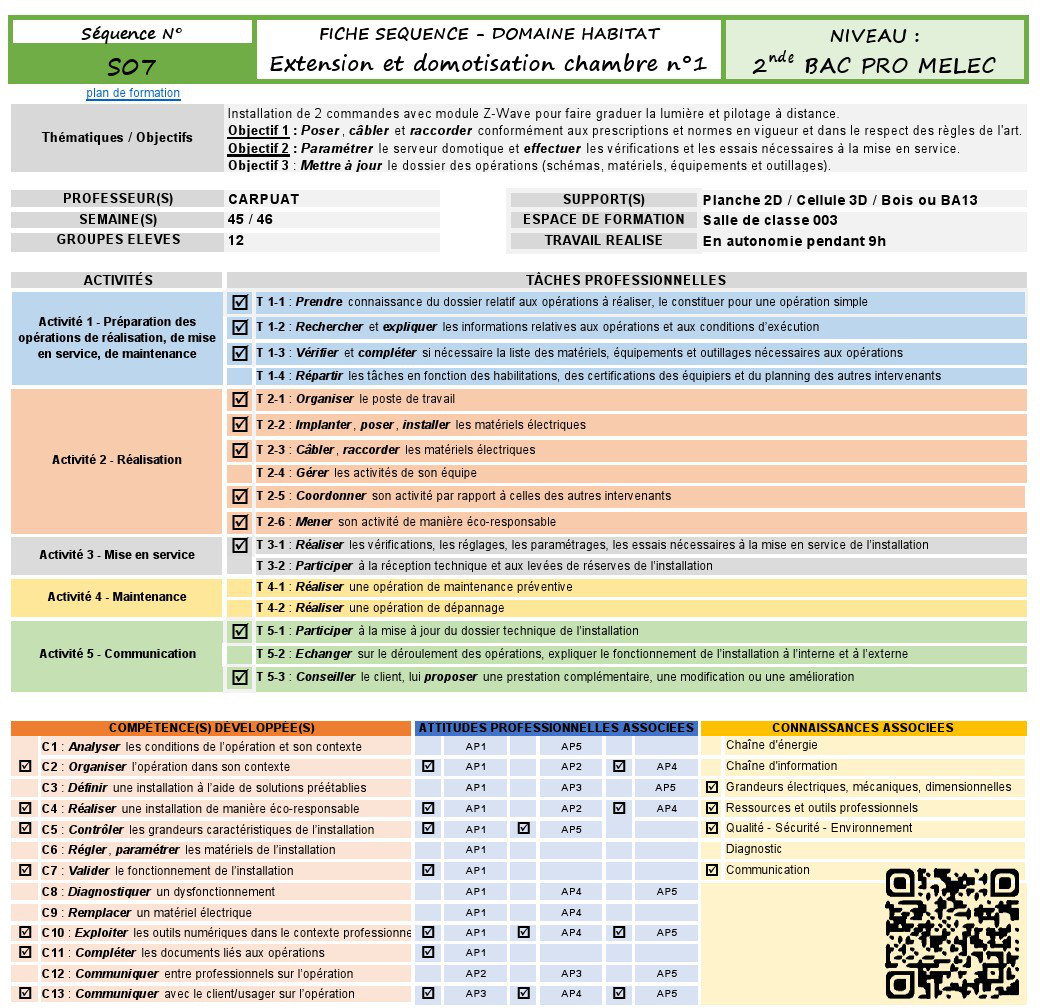

Fiche descriptive :

Mise en situation :

Le client souhaite faire évoluer le circuit d'éclairage de la chambre n°1 de son enfant. Avant le lit bébé était placé contre le mur en face de la porte.

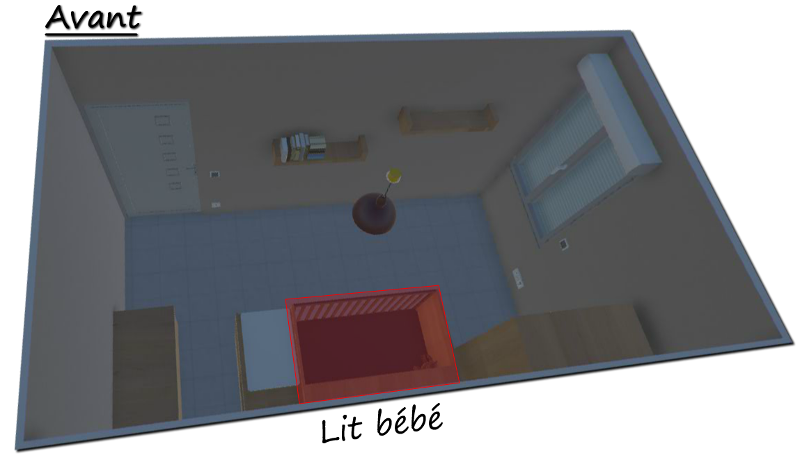

présentation de la chambre 1 avant les travaux de modification

Son enfant ayant grandit, il est temps de changer le lit et de le déplacer contre le mur à côté de la fenêtre (voir photo ci-contre).

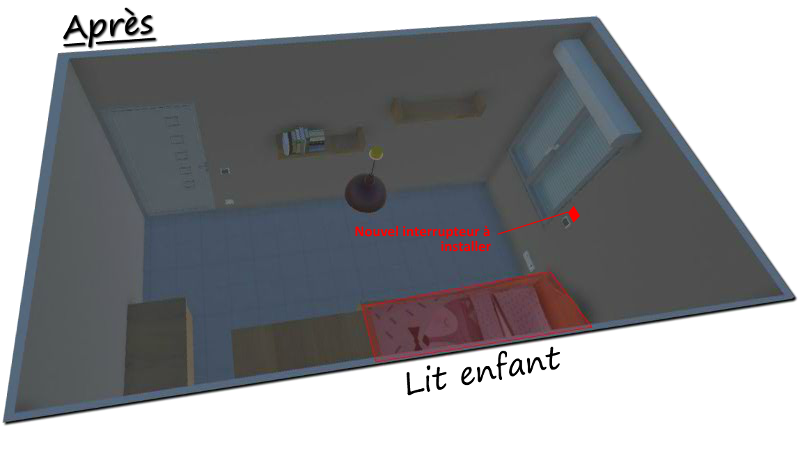

présentation de la chambre 1 apres les travaux de modification

Exigences du client :

• Le client souhaite pouvoir allumer et éteindre l'éclairage de la chambre n°1 à partir de 2 points différents :
- Depuis une commande placée à côté de la porte (commande déjà existante : interrupteur).
- Depuis une 2nd commande à placer à côté des boutons du volet roulant (à mettre en place).
• La prise existante ne doit plus être commandée (créer un circuit dédié prise de courant).
• Il souhaite pouvoir augmenter et diminuer l'intensité lumineuse à partir des 2 commandes présentes.
• Il veut pouvoir piloter l'éclairage à distance depuis son smartphone.

Matériel en possession du client :

• Un routeur wifi.
• Une Raspberry PI équipée du logiciel Jeedom et communicant avec les protocoles radio Z-Wave et Enocean.

Sujet :

L'activité dure entre 6 et 9h, elle est réalisée en autonomie nécessite d'utiliser un poste informatique et le support de réalisation est soit une planche en bois, en BA13 ou une cellule 3D.
