👍 Testeur RJ45 pour liaison réseau 💻



testeur pour liaison réseau Fluke Networks LinkIQ

Si vous êtes installateur de réseau de télécommunication (ICT) à la recherche d'un testeur RJ45 pour câbles à paires torsadées découvrez le Fluke Networks LinkIQ Cable. Ce testeur permet en un seul appareil à écran tactile de tester vos liaisons réseaux sur prises RJ45, de valider la connectivité et les performances du réseau ou encore l´alimentation par Ethernet (PoE : Power over Ethernet).



Contenu du Fluke Networks LinkIQ :

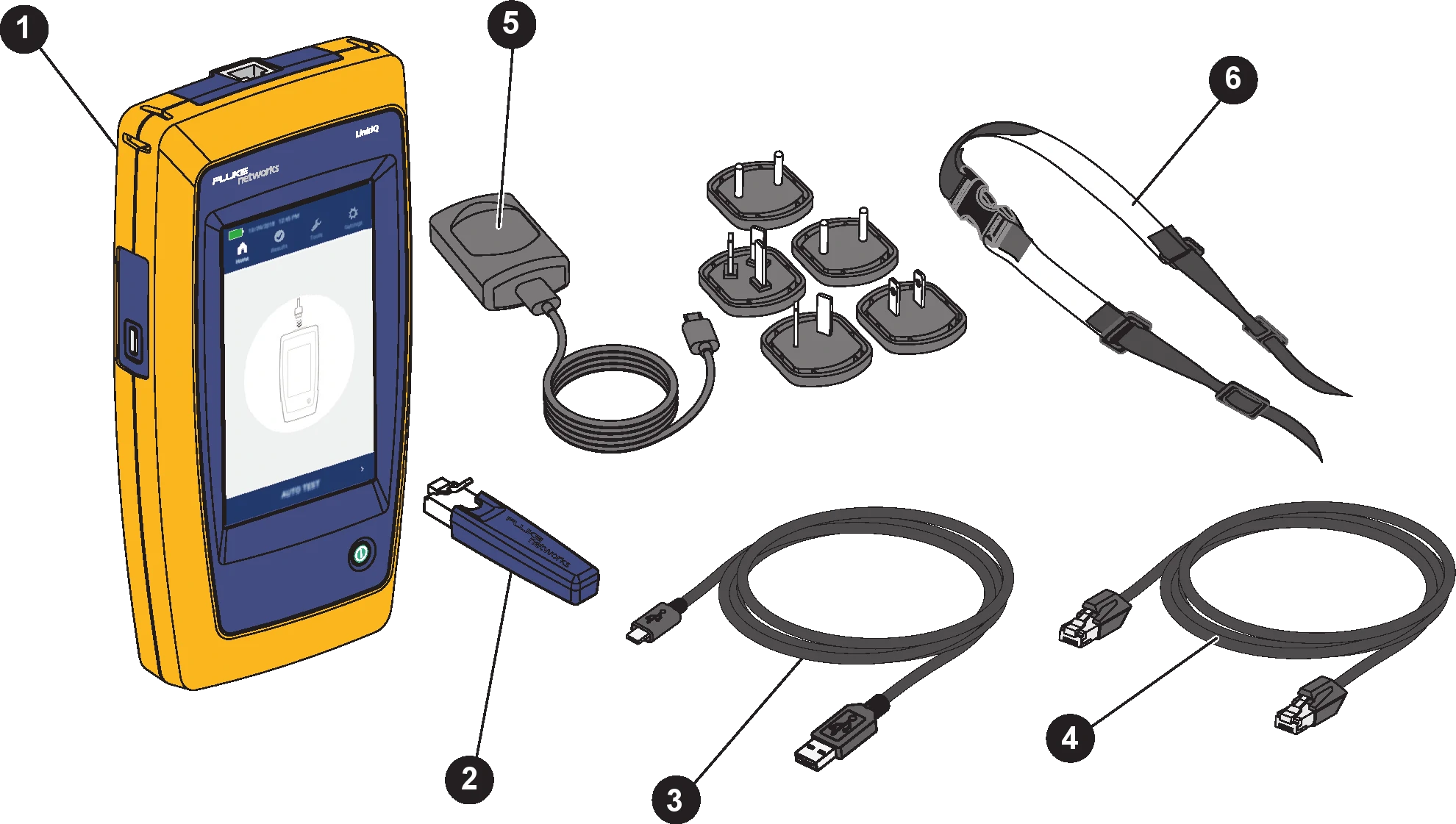

Le kit Fluke Networks LinkIQ comprend :
❶ Le testeur LinkIQ à écran tactile.
❷ Un Remote ID (Identificateur distant n°1).
❸ Un câble USB C vers USB A pour le transfert.
❹ Un câble réseau en cuivre RJ45 CAT6A.
❺ Un chargeur secteur/USB type C avec adaptateurs.
❻ Une sangle.

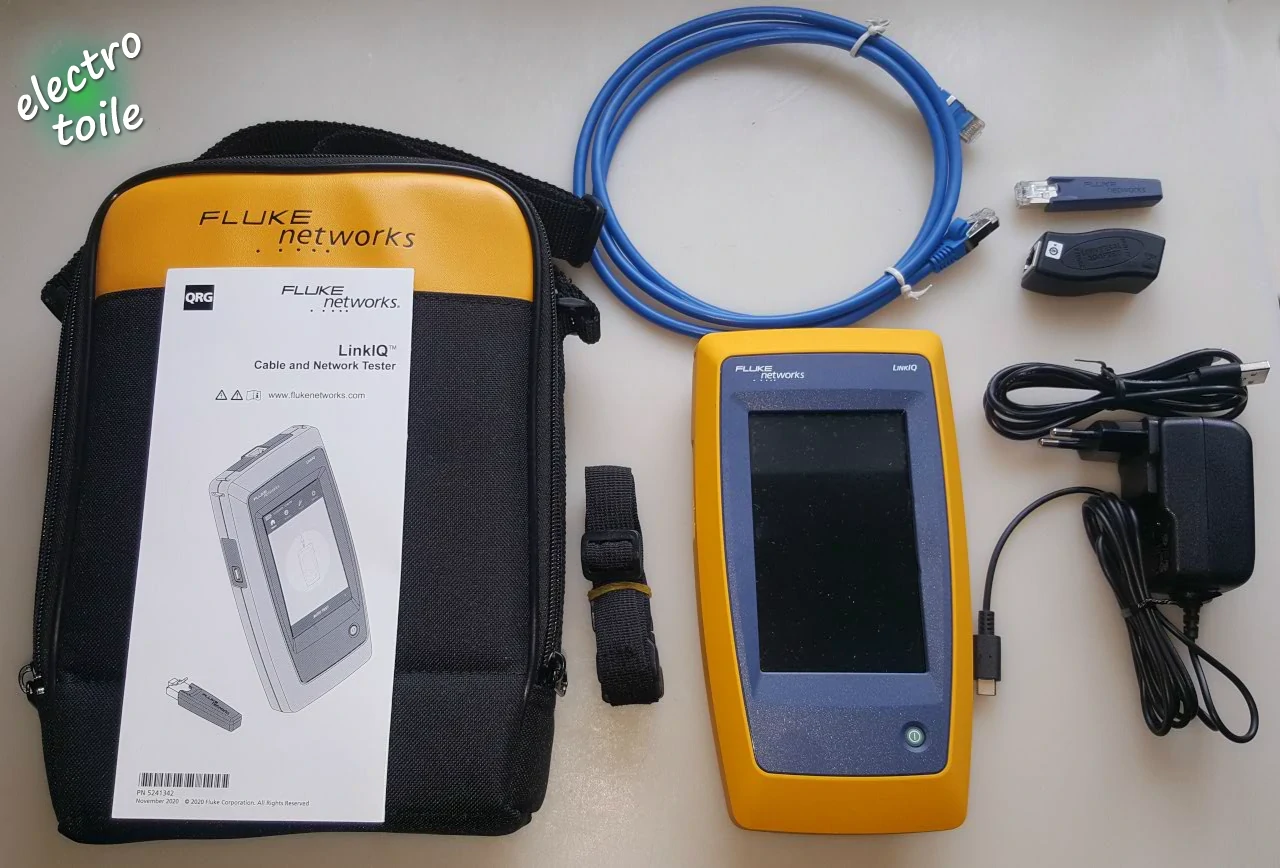

contenu du kit linkIQ de fluke networks

Le testeur LinkIQ est compatible avec le logiciel LinkWare permettant d'exporter les résultats des tests sur ordinateur.

Il est ainsi possible d'éditer des comptes rendus lors du recettage de votre installation réseau ou lors de la vérification de la conformité du réseau aux normes en vigueur et d'assurer du bon fonctionnement du réseau.

contenu du kit linkIQ de fluke networks
Contenu du kit LinkIQ


Prise en main du testeur LinkIQ :

Le testeur présente l'avantage de n'être équipé que d'un seul bouton en façade, celui-ci permettant de mettre en marche ou à l'arrêt l'appareil.

Prise en main du testeur LinkIQ Fluke Networks

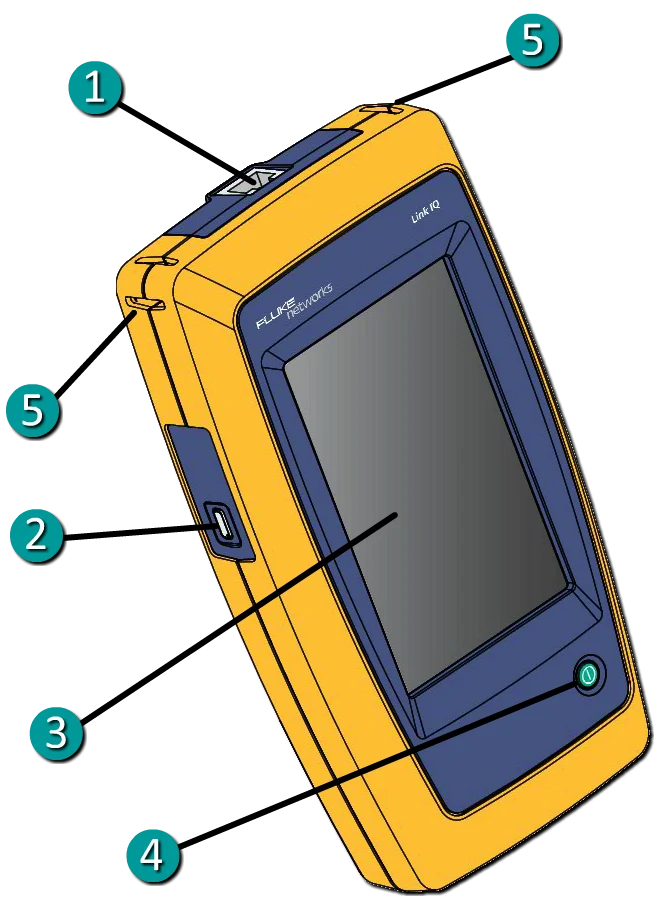

Commandes et raccordements du LinkIQ
❶ Prise RJ45.
❷ Prise USB de type C.
❸ Ecran tactile LCD.
❹ Bouton marche / arrêt.
❺ Fixation de la sangle.

La prise USB de type C placée sur le côté droit permet la recharge de l'appareil ou pour transférer les résultats des tests. Le transfert des données nécessite d'utiliser le logiciel LinkWare PC. Le testeur réseau peut stocker jusqu'à 1000 résultats dans sa mémoire interne.

Ecran d'affichage du testeur réseau LinkIQ

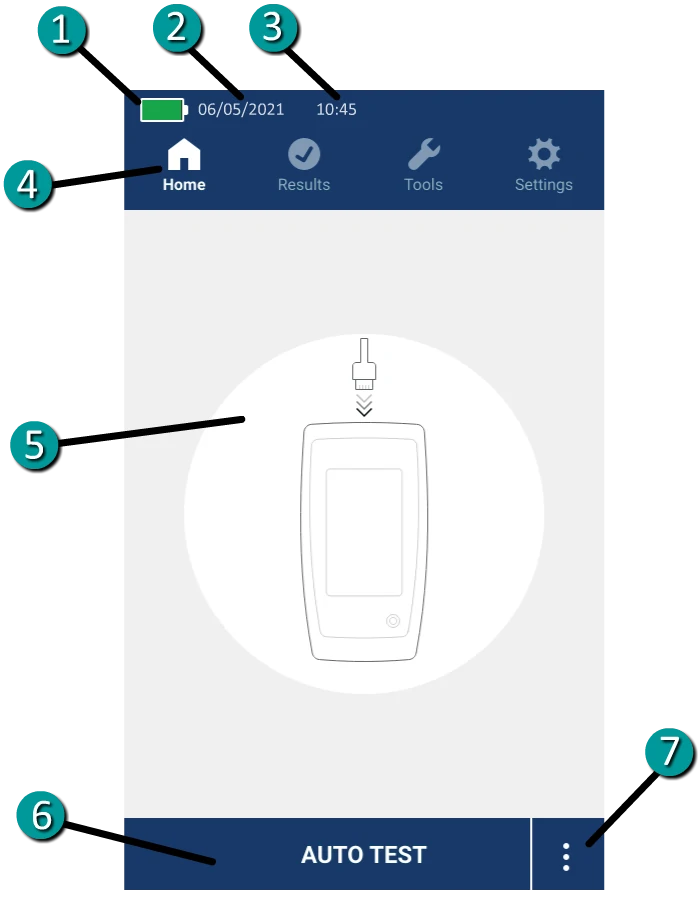

Ecran d'affichage du LinkIQ
❶ Niveau de la batterie.
❷ Date.
❸ Heure.
❺ Menu principal | Barre d'outils.
❺ Zone d'affichage des résultats et informations.
❻ Bouton pour démarrer le test.
❼ Sélection du mode de test (Auto | Câble | Switch).

Pour valider une liaison réseau filaire, il faut utiliser le Remote ID (détecteur distant) à conntecter sur une prise femelle RJ45 ou sur une extrémité d'un cordon RJ45 mâle en utilisant l'adaptateur RJ45.

En sélectionnant le mode Cable Test, il est possible de tester câble réseau à paires torsadées. L'appareil réalise une série de tests de fréquence radio (RF) afin de déterminer les paramètres de transmission du câble. Les résultats sont comparés aux limites de test spécifiées par la norme IEEE 802.3 pour Ethernet (10BASE-T, 100BASE-TX, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T). Contrairement aux testeurs classiques, ce ne sont pas des bits qui sont transmis dans le câble, le LinkIQ est donc en capacité d'évaluer la qualité physique du câble testé.

En sélectionnant le mode Switch Test, il est possible de tester la connectivité d'un réseau. L'appareil effectue une série de requêtes pour identifier et indiquer des informations sur un switch ou un appareil. Le LinkIQ détermine les informations sur le périphérique et indique les débits de données annoncés (mode duplex intégral ou semi-duplex).

En sélectionnant le mode Auto Test, l'appareil réalise un test automatique et détermine lui-même si le test se fait sur un câble, un switch ou une alimentation par Ethernet (PoE).

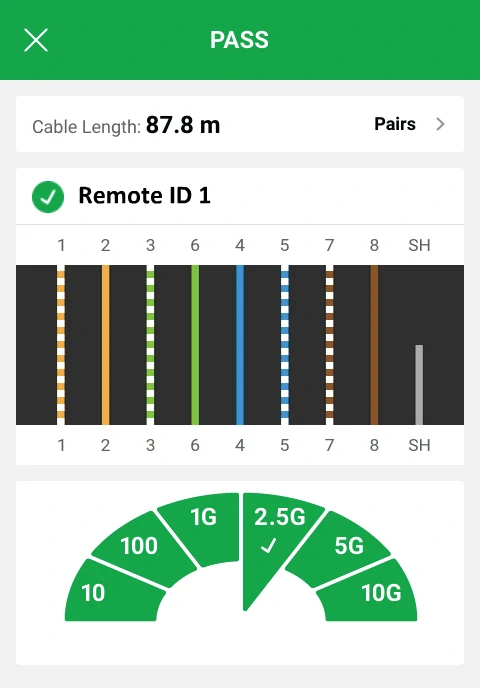

Lecture d'un résultat correct sur liaison Ethernet :

résultat d'un test LinkIQ sur une liaison réseau Ethernet conforme
Résultat correct sur liaison Ethernet

Ce résultat informe que le test est réussi (bandeau vert Pass). Le plan de câblage de la liaison réseau est correct et la longueur du câble est de 87,8 mètres.

Le numéro de l'identifiant ou Remote ID correspondant à l'endroit du test est le 1. Les 8 conducteurs sont câblés mais la continuité du blindage n'est pas correcte.

Le test annonce une performance pour le câble de 2,5 Gbits.



Lecture des résultats lors de tests réseaux défectueux :

  ❶ Mauvais câblage Ethernet (dépairage)

résultat d'un test LinkIQ sur un câble réseau Ethernet présentant un dépairage
Résultat sur liaison Ethernet présentant un dépairage

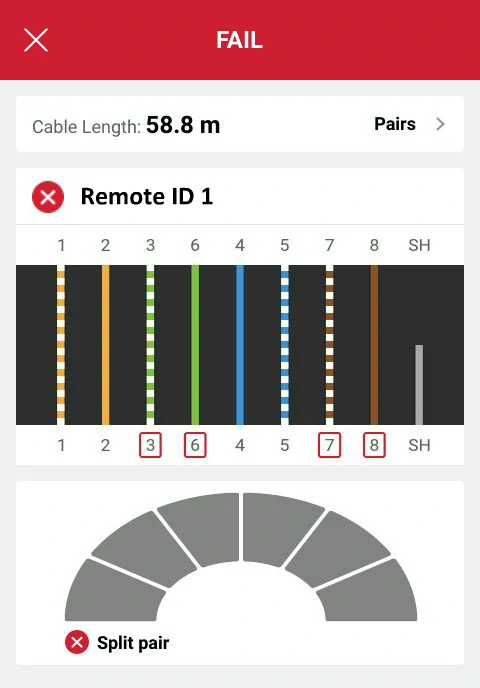

Ce résultat informe d'une erreur sur le câblage d'une liaison réseau. Le problème vient du fait que les paires 3-6 et 7-8 sont dépairéés.

L'appareil indique la longueur totale de la liaison, soit 58,8 mètres dans ce cas ainsi que le numéro de l'identifiant ou Remote ID correspondant à l'endroit du défaut mais le schéma de câblage a échoué.

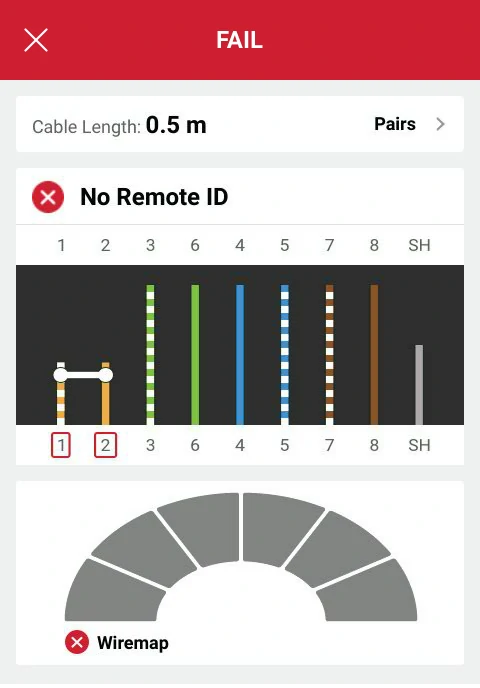

  ❷ Court-circuit sur réseau Ethernet

résultat d'un test LinkIQ sur un câble réseau Ethernet présentant un court-circuit
Résultat sur câble réseau avec court-circuit

Ce résultat anconce un câble défectueux (échec du test). Le câble réseau Ethernet présente un court-circuit sur les fils n°1 et n°2. L'appareil précise la longueur à laquelle est présent le court-circuit soit 0,5m.

Quand un court-cricuit est présent, le LinkIQ est incapable de détecter le Remote ID. Il est donc nécessaire de réparer le câble réseau (enlever le court-circuit) afin de vérifier la conformité du câble à nouveau.

  ❸ Paires coupées sur liaison Ethernet

résultat d'un test LinkIQ sur un liaison réseau Ethernet avec paires coupées
Résultat sur liaison Ethernet avec paires coupées

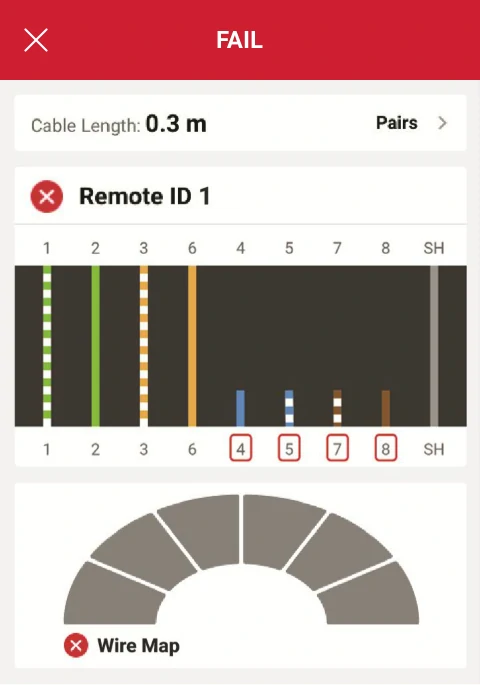

Ce résultat annonce une liaison Ethernet défectueuse (bandeau rouge Fail). Avec ce schéma de câblage on peut identifier les numéros des conducteurs coupés, ce sont les paires 4-5 et 7-8 qui sont coupées à une longueur de 0,3 mètre.

Le LinkIQ détecte le Remote ID 1 correspondant à la liaison testée mais le schéma de câblage a échoué. Il est donc nécessaire de réparer le câble réseau (reconnecter les conducteurs coupés) afin de vérifier la conformité de la liaison réseau.

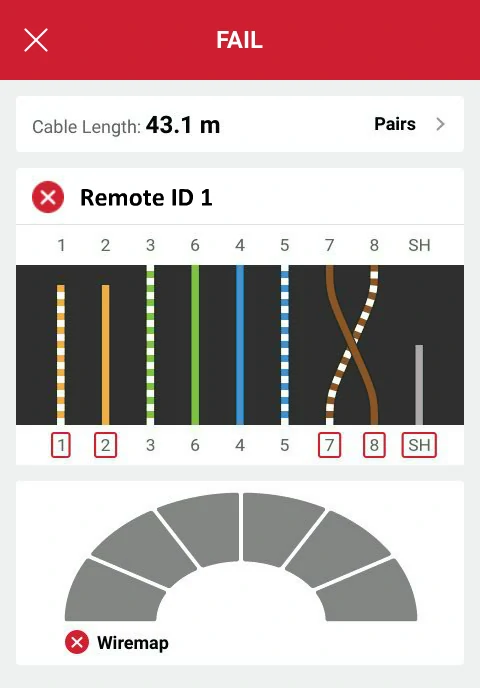

  ❸ Multiples défauts sur liaison Ethernet

résultat d'un test LinkIQ sur un liaison réseau Ethernet avec plusieurs défauts
Résultat sur liaison Ethernet avec plusieurs défauts

Ce résultat annonce une liaison Ethernet défectueuse (bandeau rouge Fail). D'après le plan de câblage affichée les paires 1 et 2 sont plus courtes que les autres et sont de longueurs 43,1 mètres.

L'identifiant distant "Remote ID" est repéré 1 mais le schéma de câblage a échoué.



Utilisation du LinkIQ en vidéo :

Dans la vidéo ci-dessous vous retrouverez le test suivant :
  ❶ Vérification du plan de câblage d'un cordon Ethernet droit (performance jusqu'à 10Gbits), longueur du câble.



Dans la vidéo ci-dessous vous retrouverez les tests suivants :
  ❶ Vérification du plan de câblage d'une liaison fixe Ethernet (performance jusqu'à 10Gbits), longueur de la liaison.
  ❷ Contrôle d'une alimentation par Ethernet (PoE) qui alimente une caméra de sécurité et vérification de la conformité par rapport à la norme IEEE 802.3

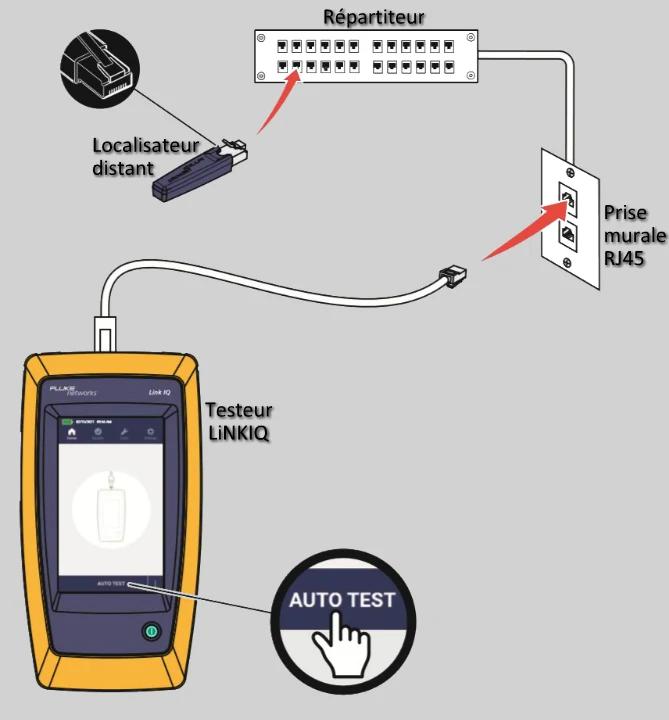

Valider la connectivité et les performances d'une réseau avec câble à paires torsadées :

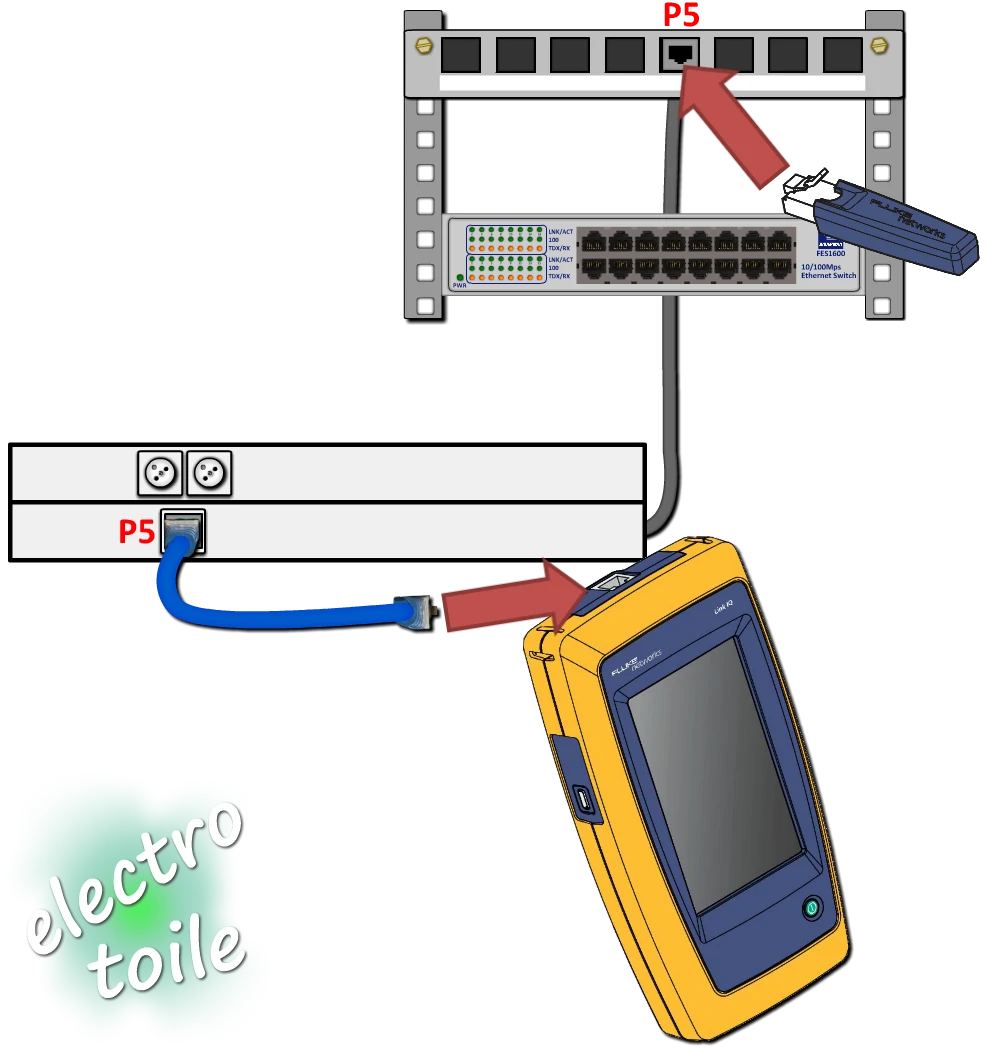

raccordement du LinkIQ pour tester les performances d'une liaison réseau Ethernet
Branchement du LinkIQ pour valider la connectivité et les performances d'une liaison réseau Ethernet

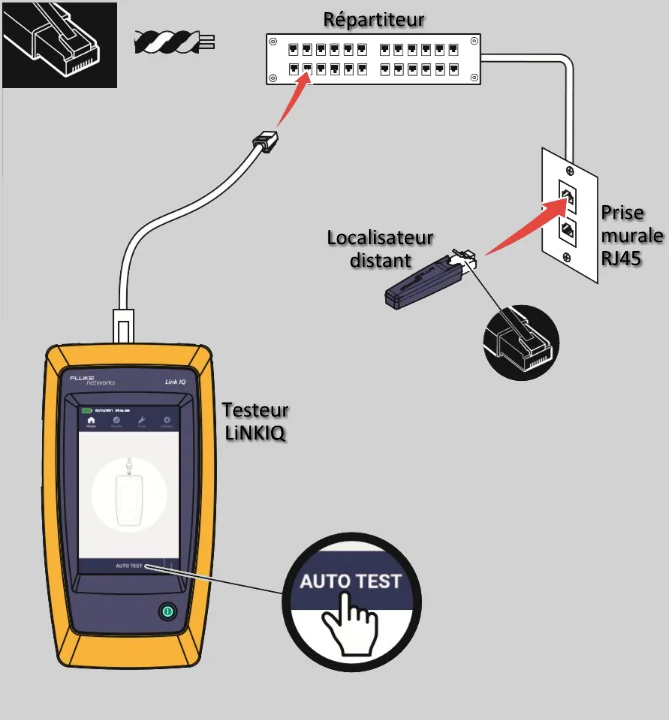

Le raccordement proposée sur l'illustration ci-contre permet de tester la connectivité et les performances de la liaison réseau Ethernet repérée P5, allant de la prise murale RJ45 jusqu'au bandeau répartiteur de la prise repérée P5.

Le Remote ID n°1 est branché sur la prise P5 du répartiteur et l'appareil sur la prise murale. Ce test va permettre de s'assurer du bon schéma de câblage de la liaison réseau et valider les perfomances de cette liaison.

Tester l'alimentation par Ethernet (PoE) :

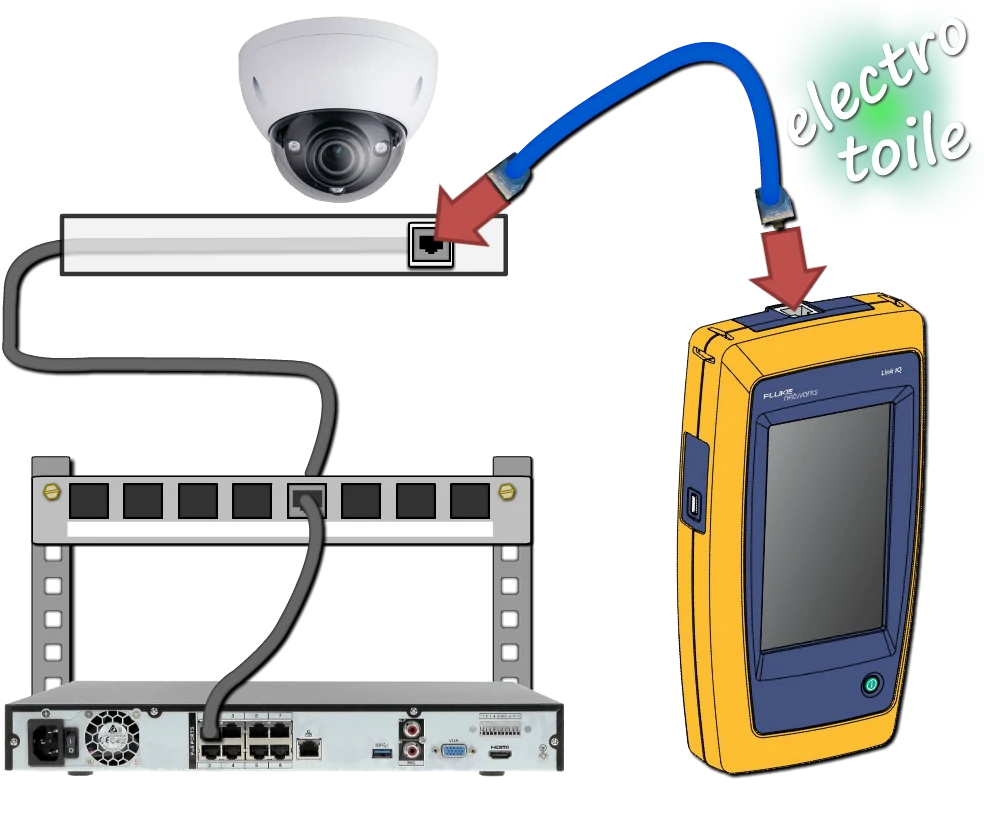

raccordement du LinkIQ pour tester l'alimentation par Ethernet PoE
Branchement du LinkIQ pour tester une alimentation par Ethernet PoE

Le raccordement proposée sur l'illustration ci-contre permet de tester une alimentation par Ethernet (PoE Power Over Ethernet). Lors de ce test l'appareil de mesure précise la classe d'alimentation pouvant être négociée par l'appareil générateur de l'alimentation (Switch, enregistreur vidéo ou autres...).

Lors de ce test le remote ID n'est pas utilisé. Les résultats affichés indiquent les débits annoncés qu'ils soient en Full Duplex ou Half Duplex. Sur le plan de câblage, on visualise les paires alimentées (simple ou double signature). Le résultat affiche également la puissance en Watt reçu par l'appareil réseau alimenté (caméra ou autre), la tension minimale et la tension en charge. Le LinkIQ valide le test lorsque les valeurs répondent aux exigences de la norme IEEE 802.3 en fonction de la classe négociée.

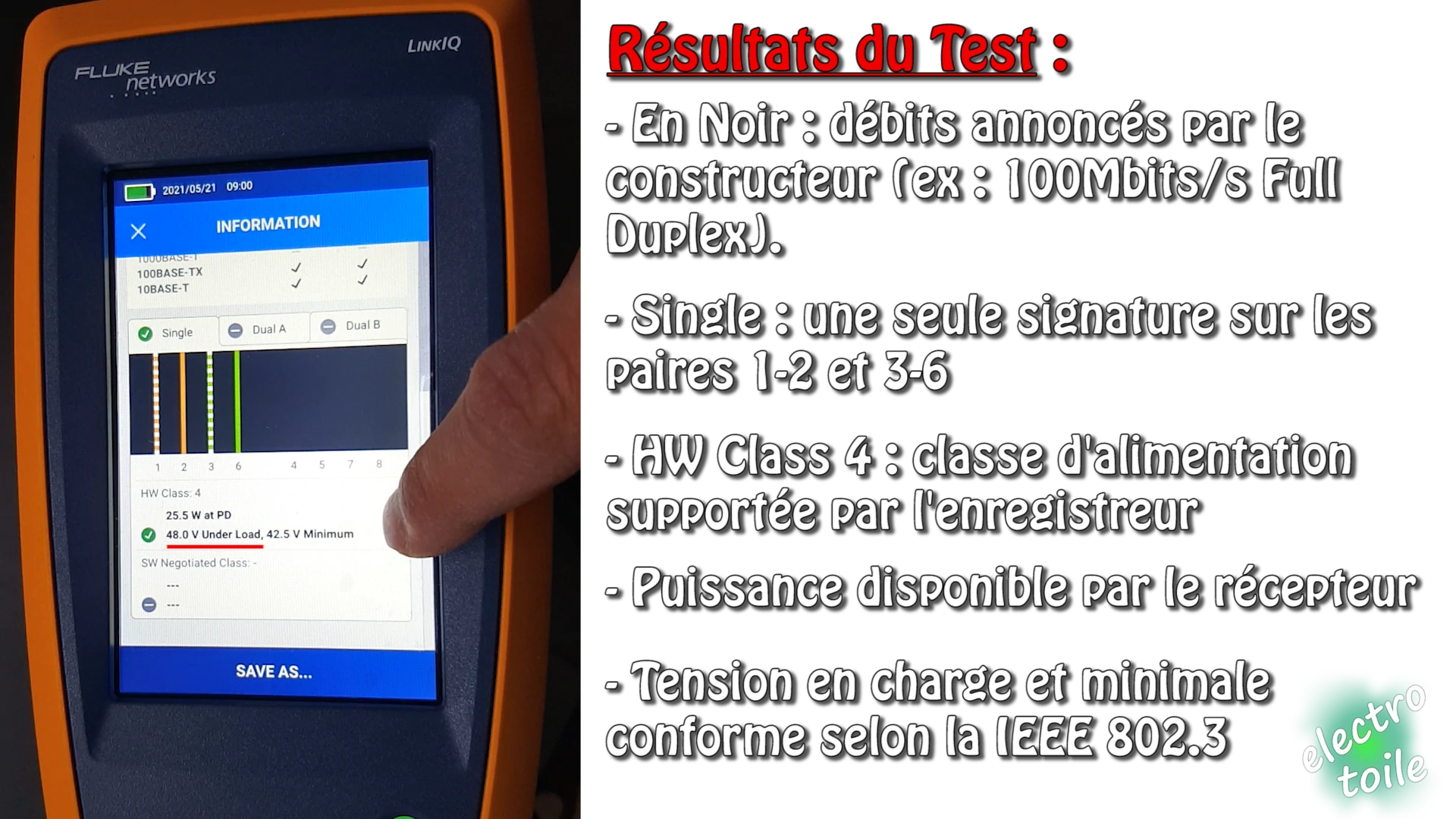

Résultat d'un test sur une alimentation par Ethernet d'un enregistreur réseau Dahua (PoE)
Résultat du test sur une alimentation par Ethernet (PoE)
