logo Nodon Télécommande Soft Remote Z-Wave (Nodon)

Sommaire :

1. Présentation

2. Les boutons poussoirs sur la télécommande

3. Le Mode "Direct" - Commande d'une prise (Smart Plug)

4. Le Mode "Centrale" - Commande d'une prise sous Jeedom



Nodon 1. Présentation :

Ce module Z-Wave+ est une télécommande équipée de 4 boutons poussoirs identifiés par les symboles symbole soft remote et une LED située au centre.

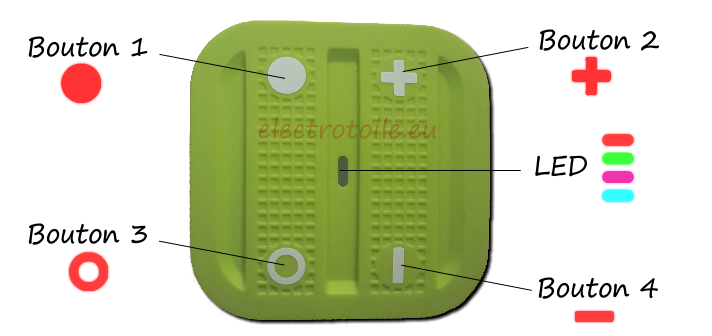

Implantation des boutons poussoirs de la soft remote et de la LED

En fonction de l'action réalisée sur les boutons : simple appui, double appui, appui long, bouton relâché, il est possible de prévoir plusieurs scénarios avec la même télécommande.

La Soft Remote Z-Wave+ est une télécommande qui possède 2 modes de commande :
    • Un mode autonome dit "Direct" qui lui permet de commander un module Z-Wave compatible sans avoir une centrale domotique Z-Wave.
Après avoir associé le bouton commandant votre périphérique Z-Wave il est possible de piloter le périphérique directement (sans box).
    • Un mode classique dit "centrale domotique" permet de l'utiliser au moyen d'une box domotique ou une Raspberry PI et ainsi créer des scénarios de fonctionnement plus élaborés.

La télécommande est alimentée par une pile CR2032.

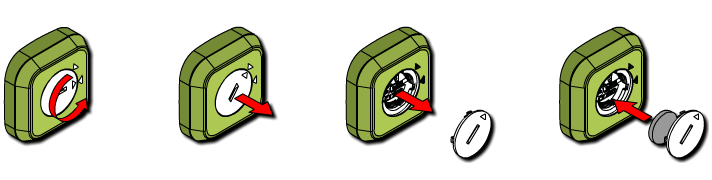

changement de la pile soft remote

Sur l'animation ci-dessous est présenté les méthodes pour initialiser en mode usine la télécommande ou inclure-exclure la soft remote du réseau Z-Wave.


La télécommande soft Remote est annoncée pour une portée de 80 mètres en extérieur pour 40 mètres en intérieur.

Son Indice de Protection est IP20 et ses dimensions sont 55mm(L)x55mm(l)x20mm(h).



logo Nodon 2. Les boutons poussoirs sur la télécommande :

A chaque bouton poussoir de la télécommande lui est associé 4 états : simple appui, double appui, appui long, relâchement.

Chacun des états correspond à une commande et à un code unique qui permettra de réaliser nos scénarios dans la centrale domotique sur Jeedom (ou autre).
Chaque commande de la soft remote est associé à un code


logo Nodon 3. Le Mode "Direct" - Commande d'une prise (Smart Plug) :

Ce scénario nécessite seulement l'utlisation d'une télécommande Z-Wave (Soft Remote) et d'une prise de communicante Z-Wave (Smart Plug), aucune centrale de domotique n'est nécessaire.

La télécommande radio permet d'alimenter et d'éteindre la prise Z-Wave.

Lors d'un simple appui sur le bouton bouton rondsi la prise n'est pas active La mise en oeuvre de ce scénario est tout simple regardé la vidéo :
alors on l'active et si elle est activée alors on la désactive.


logo Nodon 4. Le Mode "Centrale" - Commande d'une prise sous Jeedom :

       4.1 Mode "Centrale" sous Jeedom :

    • Télécommande Soft Remote et prise de courant Smart Plug
    • Raspberry PI 2 sous Raspbian avec Jeedom installé
    • Connexion internet paramétré sur la Raspberry PI dongle Wifi ou filaire sur le même réseau que l'ordinateur.
    • Contrôleur Z-Wave branché sur Raspberry PI Z-Stick Gen5.
    • Ordinateur avec navigateur web.

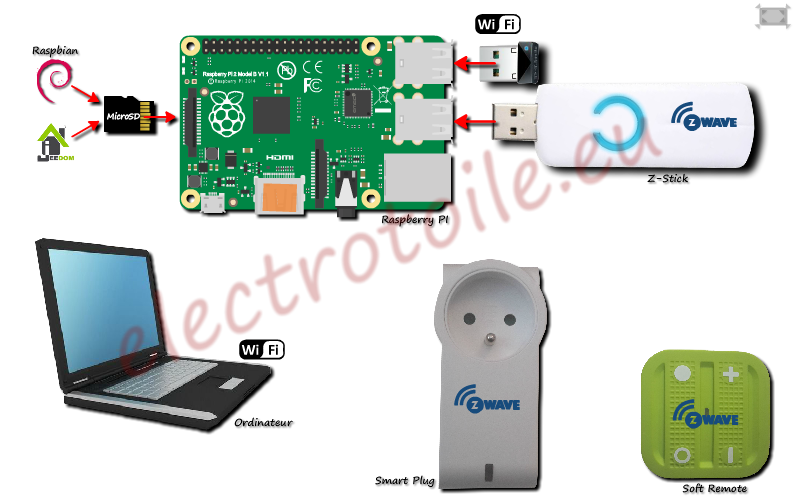

Matériel nécessaire pour suivre le tutoriel



       4.2 Inclusion / exclusion sous Jeedom :

        • Avant toute inclusion d'un module Z-Wave je conseille de procéder à une exclusion ou un reset du module Z-Wave (télécommande voir vidéo).



Exclusion Z-Wave :


Pour exclure un participant au réseau Z-Wave il faut cliquer sur :
      Plugins > Protocole domotique > Z-Wave > Mode exclusion
exclusion jeedom

Inclusion Z-Wave :


Pour inclure un participant au réseau Z-Wave il faut cliquer sur :
      Plugins > Protocole domotique > Z-Wave > Mode inclusion
inclusion jeedom
