Smart Plug
Détection d'une coupure de courant
Sommaire :
• 1. Présentation
• 2. Scénario sous Jeedom
• 3. Sujets de Travaux Pratiques
• 4. Notice constructeur
1. Présentation :
Après une panne d'électricité, coupure du réseau électrique, déclenchement de disjoncteur certains aliments entreposés dans un congélateur ou un réfrigérateur
peuvent se dégrader suite à une interruption prolongée de la chaîne du froid.Lorsqu'un disjoncteur dédié à la protection du circuit réfrigérateur ou congélateur se déclenche il se peut qu'on ne se rende pas compte de la coupure, surtout si l'on n'est pas à la maison.
Il est possible d'éviter les désagréments de jeter ses aliments ou toute intoxication alimentaire en étant prévenu dès la coupure d'énergie.
L'objectif de ce scénario est de prévenir immédiatement l'utilisateur après une coupure électrique détectée par la prise de courant (Smart Plug).
La Smart Plug peut par exemple alimenter un récepteur sensible aux coupures (congélateur, réfrigérateur...).
Matériel nécessaire :

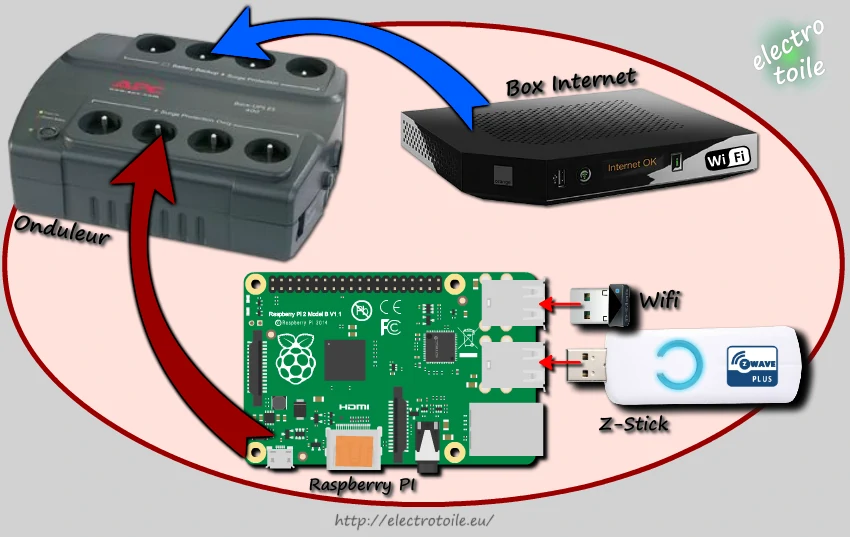

Pour être prévenu par e-mail dès la coupure d'énergie électrique sur une prise de courant le matériel suivant est nécessaire :• Box internet, permettant la transmission du message vers l'extérieur.
• Raspberry PI, servant de serveur domotique (Jeedom) + Z-Stick (Contrôleur Z-Wave).
• Clé wifi ou connexion Ethernet pour relier la box internet à la Raspberry PI.
• Smart Plug (Nodon) reliée à une prise de courant.
• Onduleur pour palier à une coupure générale d'énergie électrique et pour maintenir l'alimentation de la Box internet et de la Raspberry PI.
2. Scénario sous Jeedom :
L'objectif de ce scénario est donc de prévenir l'utilisateur que son congélateur ou son réfrigérateur n'est plus alimenté en énergie électrique.Paramétrer la Smart Plug :

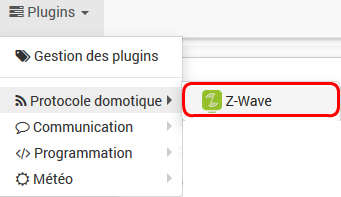

• Sous Jeedom cliquer sur Plugins puis Protocole domotique et enfin Z-Wave.
• Cliquer sur votre équipement Smart Plug.

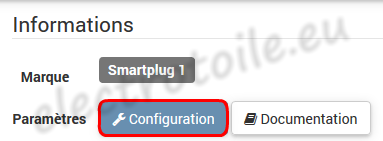

• Cliquer sur Configuration en haut à droite.
• Cliquer sur l'onglet Paramètres.

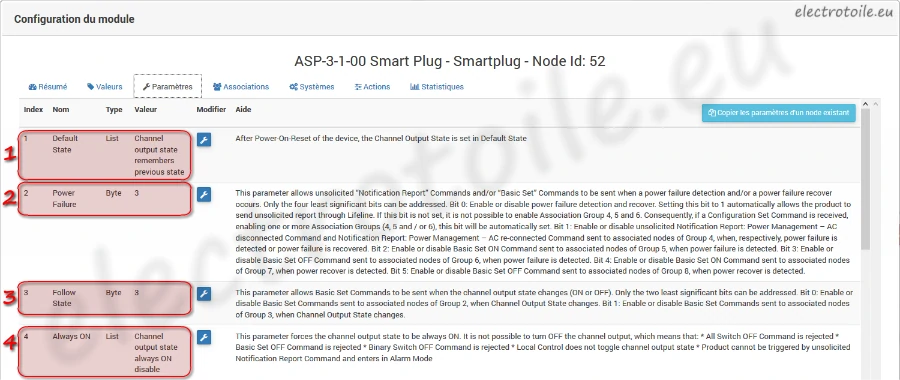

• Reproduire les paramètres proposés ci-dessous.
- 1️⃣ Channel output state remembers previous state : Lors du retour du courant la smart plug est mise dans le même état qu'avant la coupure.
- 2️⃣ valeur 3 : Détection d'une coupure de courant activée (valeur 1) Activation du groupe 4 (valeur 2) Groupe 4 : Notification de coupure du courant.
- 3️⃣ Valeur 3 : Suivi de l'état de la smart plug (valeur 3 = Groupe 2 activé + Groupe 3 activé) Groupe 2 & 3 = Suivi de l'état de la smart plug + état complémentaire
- 4️⃣ Channel output state always ON disable : Ne pas forcer l'état de la smart plug à "ON" - paramètre désactivé
Installation et configuration du Plugin Mail :
A partir du market Jeedom installer le pluging E-MAIL

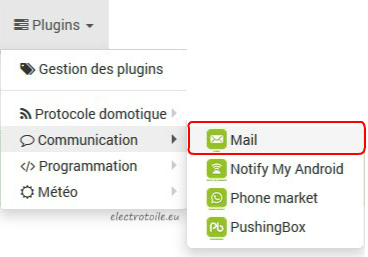

Après l'installation Cliquer sur Plugins puis Communication et enfin Mail.
Ajouter un nouveau service E-mail en cliquant sur Ajouter

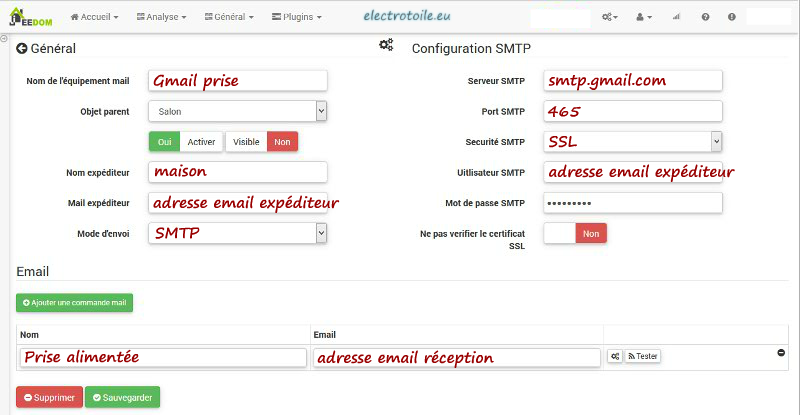

Configurer le service d'envoi (Expéditeur) du message et l'adresse à laquelle on souhaite recevoir le message (réception) dans mon cas j'utilise gmail.
La variable E-mail Prise alimentée devra être utilisée par la suite pour envoyer un e-mail dès qu'une coupure de courant est détectée.
Scénario détection coupure d'énergie :
Cliquer sur Général puis sur Scénarios.
Ajouter un nouveau scénario que l'on nommera Secteur, pour cela cliquer sur ajouter

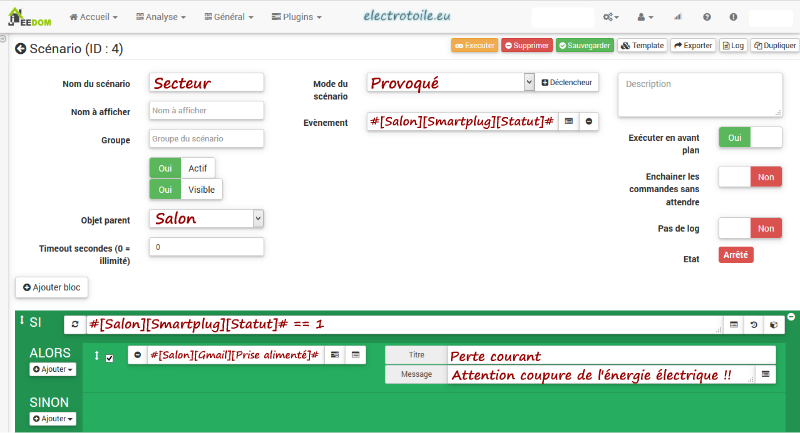

Compléter le scénario avec les paramètres ci-dessous :
Enrgistrer le scénario en cliquant sur
,
puis l'activer en cliquant sur
Tester le scénario en débranchant la prise Smart Plug (il faut au préalable 15 minutes de charge) un E-mail doit être envoyé.
